Одинарний основов’язаний прокладний матеріал

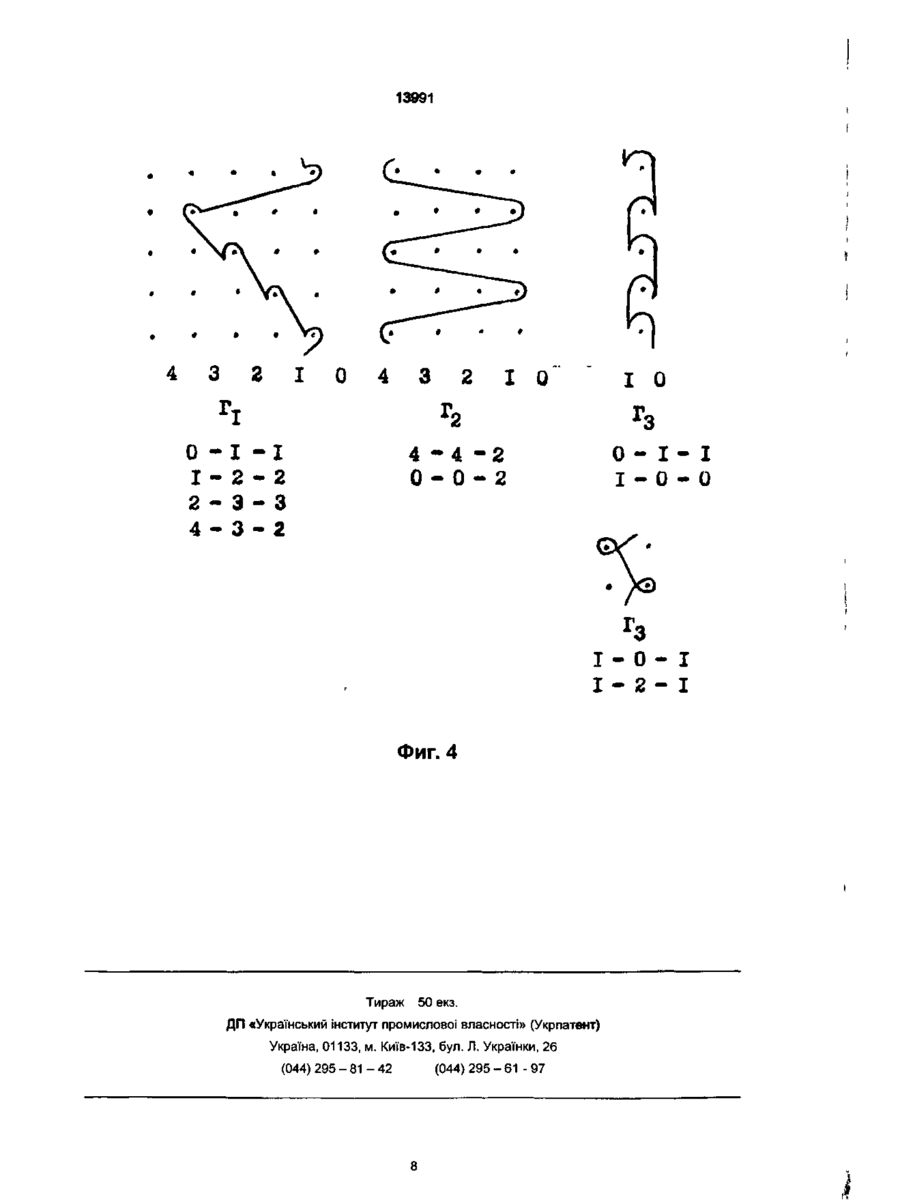

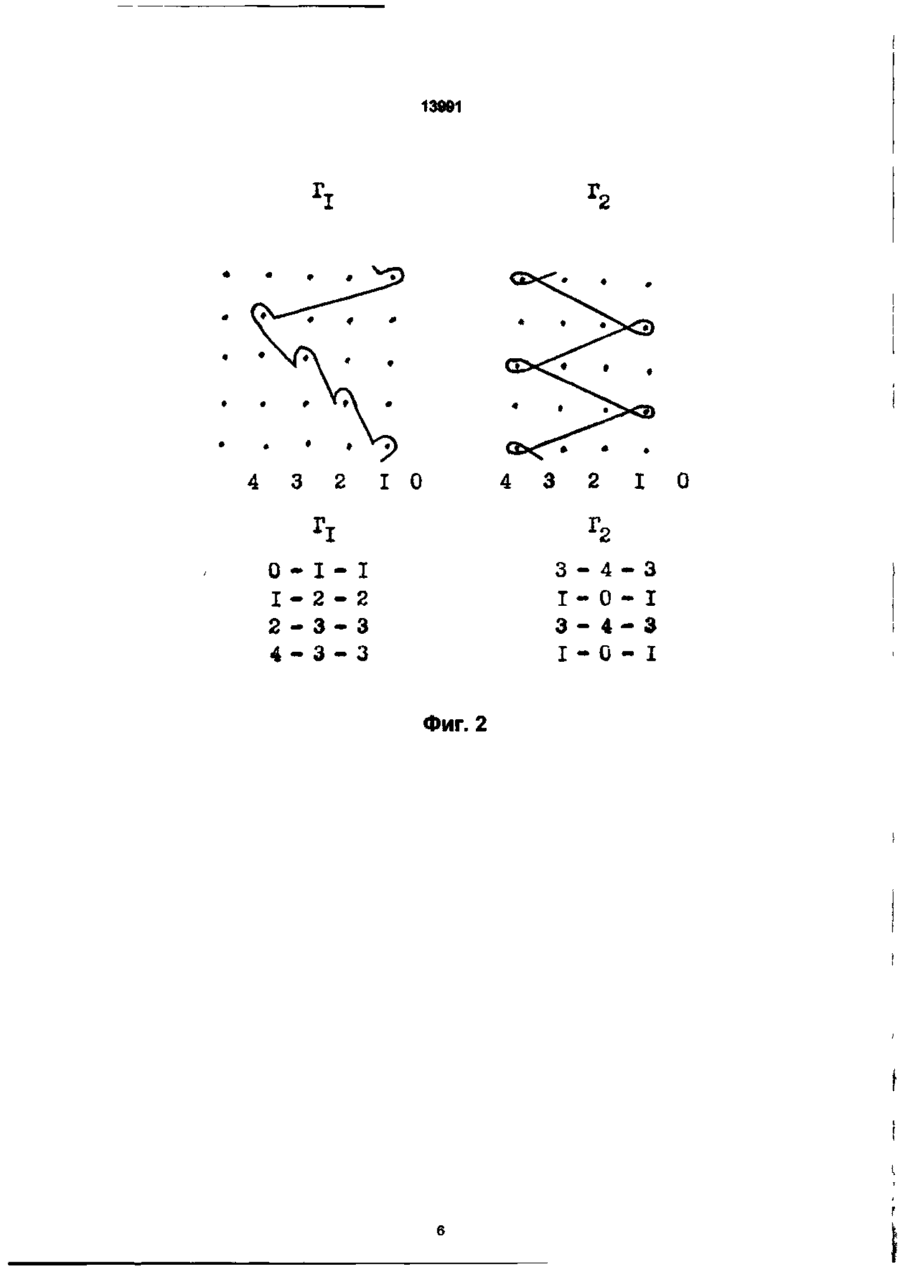

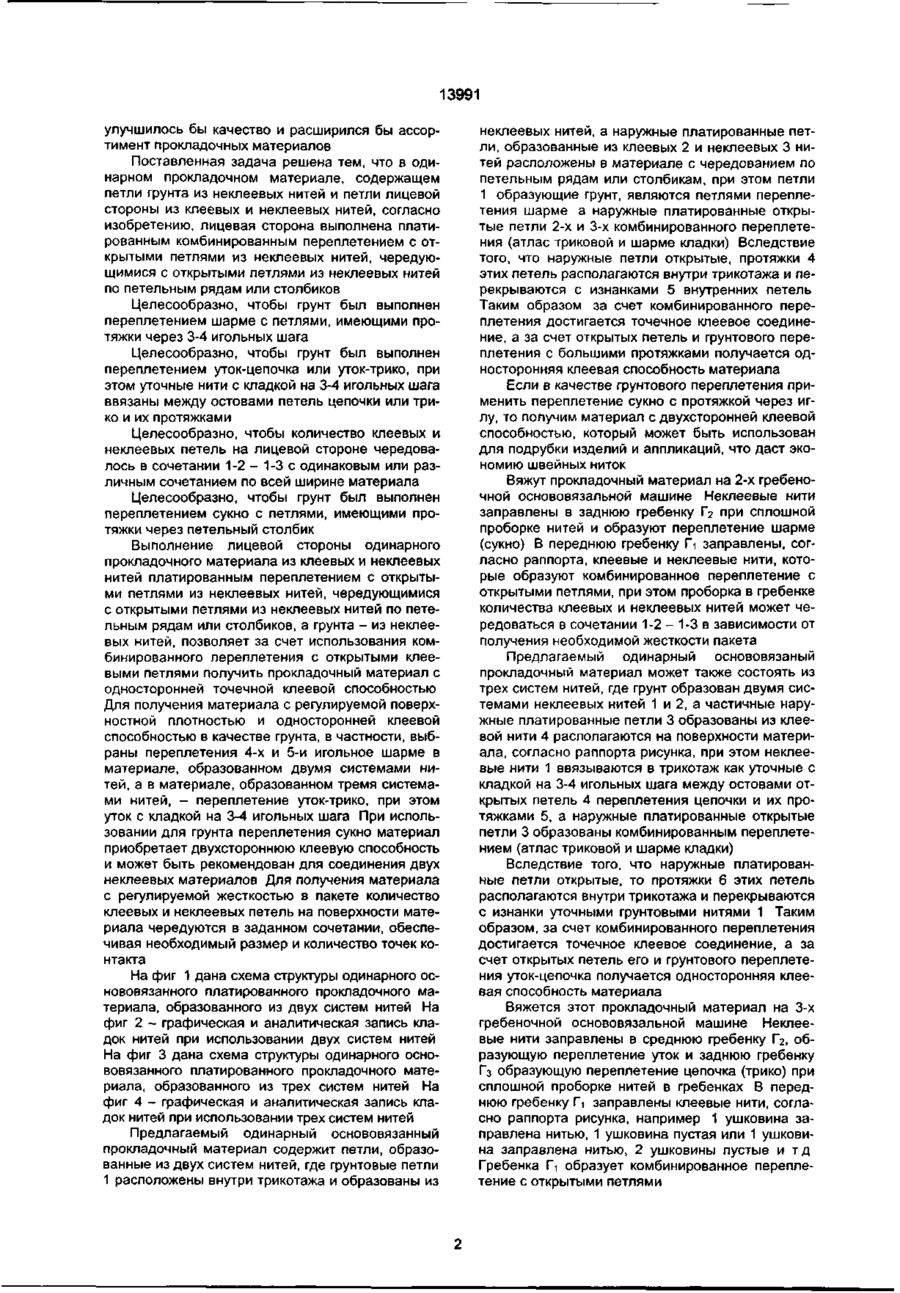

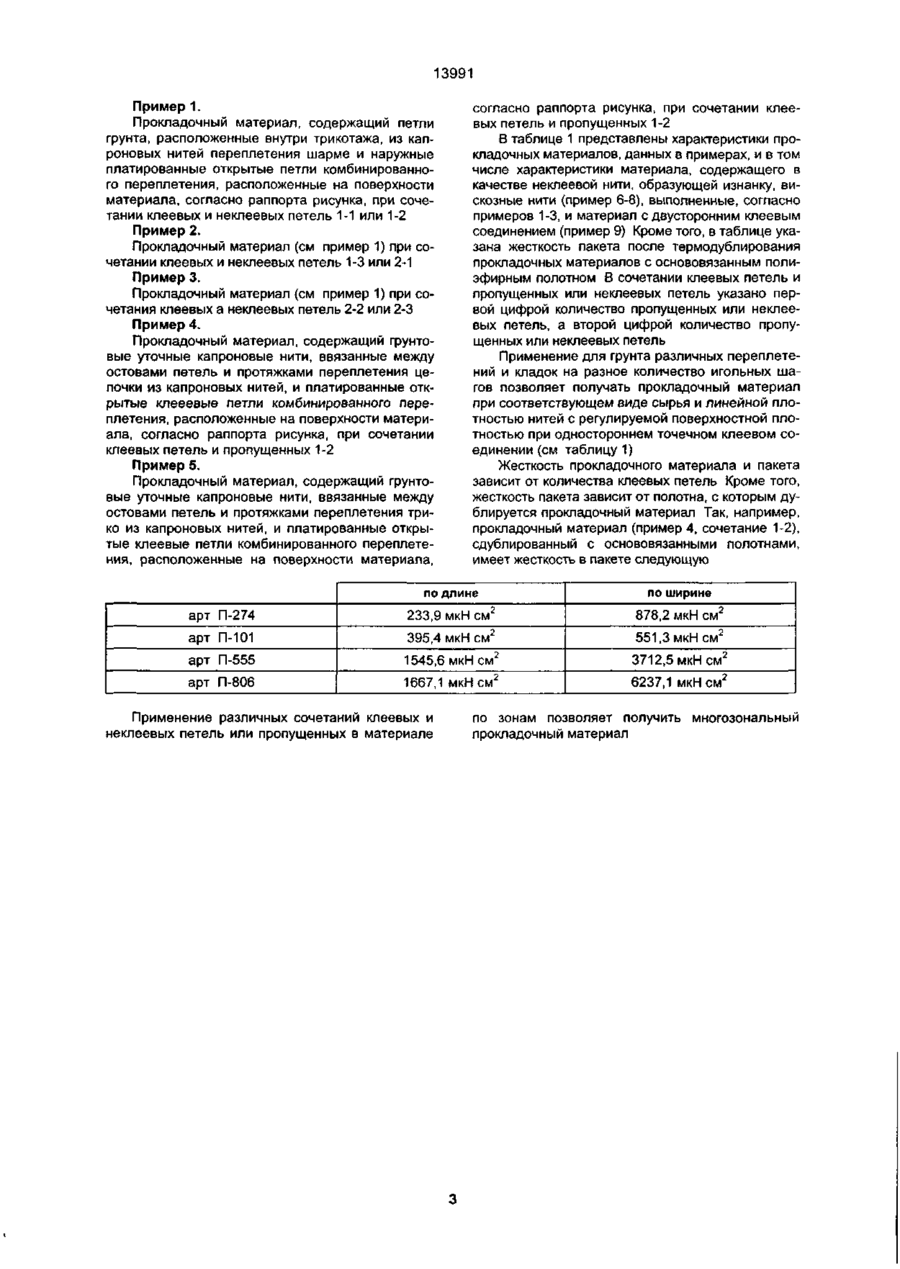

1. Одинарный основовязанный прокладочный материал, содержащий петли грунта из неклеевых нитей и петли лицевой стороны из клеевых и неклеевых нитей, отличающийся тем, что лицевая сторона выполнена платированным комбинированным переплетением с открытыми петлями из клеевых нитей, чередующимися с открытыми пет лями из неклеевых нитей по петельным рядам или столбикам. 2. Материал по п. 1, отличающийся тем, что грунт выполнен переплетением шарме с петлями, имеющими протяжки через 3 - 4 игольных шага. 3 Материал по п 1, отличающийся тем, что грунт выполнен переплетением уток-цепочка или утоктрико, при этом уточные нити с кладкой на 3 4 игольных шага ввязаны между основами петель цепочки или трико и их протяжками 4. Материал по пп.1,2,3, отличающийся тем, что количество клеевых и неклеевых петель на лицевой стороне чередуется в сочетании 1 - 2 . 1 - 3 с одинаковым или разным сочетанием по всей ширине материала. 5 Материал по пп. 1,4, отличающийся тем, что грунт выполнен переплетением сукно с петлями, имеющими протяжки через петельный столбик. Изобретение относится к производству трикотажа, изготовляемого на основовязальных машинах и может быть использовано в качестве прокладочного клеевого материала для швейных, трикотажных обувных изделий. Известен одинарный основовязанный прокладочный материал, содержащий петли грунта из неклеевых нитей и петли лицевой стороны из клеевых и неклеевых нитей (1). Известный материал выполнен в виде термоплавкой ленты и предназначен для соединения деталей швейных и трикотажных изделий. Лента вяжется на 4-х гребеночной основовязальной машине. Она снабжена по меньшей мере одной термоклейкой нитью, проходящей в продольном направлении на ширину в несколько петельных столбиков с каждого края ленты. Гребенка, прокладывающая эту термоклейкую нейлоновую нить, делает уточную кладку. Привязываются уточные термоклейкие нити к грунту переплетением цепочка с открытыми петлями по краям утка Грунт, а, следовательно, и лицевая сторона ленты образованы филейным переплетением двумя гребенками при встречной кладке переплетений сукносукно и с проборкой нитей по раппорту 1 ушковина заправлена нитью, 1 ушковина пустая Известная лента не может быть использована в качестве прокладочного материала для прида ния деталям одежды (подбортам, воротнику, манжете) по всей поверхности формоустойчивости изза возможного выхода клеевой компоненты на обе стороны ленты вследствие выполнения грунта филейным переплетением, что недопустимо для прокладочных материалов, а также нерегулируемой жесткости и поверхностной плотности ленты. Кроме того, сплошное клеевое соединение в продольном направлении по петельным столбикам с краев ленты создает большую жесткость в пакете и хрупкость в процессе эксплуатации. Использование филейных переплетений для прокладочных материалов приводит к браку в процессе термодублирования прокладки с тканью верха вследствие отпечатывания на ткани верха отверстий филейного переплетения. Таким образом, в основу изобретения положена задача создать одинарный основовязанный прокладочный материал, в котором путем усовершенствования переплетения лицевой стороны трикотажа, содержащей клеевые и неклеевые петли, осуществлялось бы одностороннее точечное клеевое соединение по всей ширине материала с регулируемой поверхностной плотностью и жесткостью материала, обеспечивающей требуемую в изделиях жесткость пакета после термодублирования с другими материалами, благодаря чему О О О со ID 13991 улучшилось бы качество и расширился бы ассортимент прокладочных материалов Поставленная задача решена тем, что в одинарном прокладочном материале, содержащем петли грунта из неклеевых нитей и петли лицевой стороны из клеевых и неклеевых нитей, согласно изобретению, лицевая сторона выполнена платированным комбинированным переплетением с открытыми петлями из неклеевых нитей, чередующимися с открытыми петлями из неклеевых нитей по петельным рядам или столбиков Целесообразно, чтобы грунт был выполнен переплетением шарме с петлями, имеющими протяжки через 3-4 игольных шага Целесообразно, чтобы грунт был выполнен переплетением уток-цепочка или уток-трико, при этом уточные нити с кладкой на 3-4 игольных шага ввязаны между остовами петель цепочки или трико и их протяжками Целесообразно, чтобы количество клеевых и неклеевых петель на лицевой стороне чередовалось в сочетании 1-2 - 1-3 с одинаковым или различным сочетанием по всей ширине материала Целесообразно, чтобы грунт был выполнен переплетением сукно с петлями, имеющими протяжки через петельный столбик Выполнение лицевой стороны одинарного прокладочного материала из клеевых и неклеевых нитей платированным переплетением с открытыми петлями из неклеевых нитей, чередующимися с открытыми петлями из неклеевых нитей по петельным рядам или столбиков, а грунта - из неклеевых нитей, позволяет за счет использования комбинированного переплетения с открытыми клеевыми петлями получить прокладочный материал с односторонней точечной клеевой способностью Для получения материала с регулируемой поверхностной плотностью и односторонней клеевой способностью в качестве грунта, в частности, выбраны переплетения 4-х и 5-й игольное шарме в материале, образованном двумя системами нитей, а в материале, образованном тремя системами нитей, - переплетение уток-трико, при этом уток с кладкой на 3-4 игольных шага При использовании для грунта переплетения сукно материал приобретает двухстороннюю клеевую способность и может быть рекомендован для соединения двух неклеевых материалов Для получения материала с регулируемой жесткостью в пакете количество клеевых и неклеевых петель на поверхности материала чередуются в заданном сочетании, обеспечивая необходимый размер и количество точек контакта На фиг 1 дана схема структуры одинарного основовязанного платированного прокладочного материала, образованного из двух систем нитей На фиг 2 - графическая и аналитическая запись кладок нитей при использовании двух систем нитей На фиг 3 дана схема структуры одинарного основовязанного платированного прокладочного материала, образованного из трех систем нитей На фиг 4 - графическая и аналитическая запись кладок нитей при использовании трех систем нитей Предлагаемый одинарный основовязанный прокладочный материал содержит петли, образованные из двух систем нитей, где грунтовые петли 1 расположены внутри трикотажа и образованы из неклеевых нитей, а наружные платированные петли, образованные из клеевых 2 и неклеевых 3 нитей расположены в материале с чередованием по петельным рядам или столбикам, при этом петли 1 образующие грунт, являются петлями переплетения шарме а наружные платированные открытые петли 2-х и 3-х комбинированного переплетения (атлас триковой и шарме кладки) Вследствие того, что наружные петли открытые, протяжки 4 этих петель располагаются внутри трикотажа и перекрываются с изнанками 5 внутренних петель Таким образом за счет комбинированного переплетения достигается точечное клеевое соединение, а за счет открытых петель и грунтового переплетения с большими протяжками получается односторонняя клеевая способность материала Если в качестве грунтового переплетения применить переплетение сукно с протяжкой через иглу, то получим материал с двухсторонней клеевой способностью, который может быть использован для подрубки изделий и аппликаций, что даст экономию швейных ниток Вяжут прокладочный материал на 2-х гребеночной основовязальной машине Неклеевые нити заправлены в заднюю гребенку Гг при сплошной проборке нитей и образуют переплетение шарме (сукно) В переднюю гребенку П заправлены, согласно раппорта, клеевые и неклеевые нити, которые образуют комбинированное переплетение с открытыми петлями, при этом проборка в гребенке количества клеевых и неклеевых нитей может чередоваться в сочетании 1-2 - 1-3 в зависимости от получения необходимой жесткости пакета Предлагаемый одинарный основовязаный прокладочный материал может также состоять из трех систем нитей, где грунт образован двумя системами неклеевых нитей 1 и 2, а частичные наружные платированные петли 3 образованы из клеевой нити 4 располагаются на поверхности материала, согласно раппорта рисунка, при этом неклеевые нити 1 ввязываются в трикотаж как уточные с кладкой на 3-4 игольных шага между остовами открытых петель 4 переплетения цепочки и их протяжками 5, а наружные платированные открытые петли 3 образованы комбинированным переплетением (атлас триковой и шарме кладки) Вследствие того, что наружные платированные петли открытые, то протяжки 6 этих петель располагаются внутри трикотажа и перекрываются с изнанки уточными грунтовыми нитями 1 Таким образом, за счет комбинированного переплетения достигается точечное клеевое соединение, а за счет открытых петель его и грунтового переплетения уток-цепочка получается односторонняя клеевая способность материала Вяжется этот прокладочный материал на 3-х гребеночной основовязальной машине Неклеевые нити заправлены в среднюю гребенку Гг, образующую переплетение уток и заднюю гребенку Гз образующую переплетение цепочка (трико) при сплошной проборке нитей в гребенках В переднюю гребенку П заправлены клеевые нити, согласно раппорта рисунка, например 1 ушковина заправлена нитью, 1 ушковина пустая или 1 ушковина заправлена нитью, 2 ушковины пустые и т д Гребенка П образует комбинированное переплетение с открытыми петлями 13991 Пример 1. Прокладочный материал, содержащий петли грунта, расположенные внутри трикотажа, из капроновых нитей переплетения шарме и наружные платированные открытые петли комбинированного переплетения, расположенные на поверхности материала, согласно раппорта рисунка, при сочетании клеевых и неклеевых петель 1-1 или 1-2 Пример 2. Прокладочный материал (см пример 1) при сочетании клеевых и неклеевых петель 1-3 или 2-1 Пример 3. Прокладочный материал (см пример 1) при сочетания клеевых а неклеевых петель 2-2 или 2-3 Пример 4. Прокладочный материал, содержащий грунтовые уточные капроновые нити, ввязанные между остовами петель и протяжками переплетения цепочки из капроновых нитей, и платированные открытые клееевые петли комбинированного переплетения, расположенные на поверхности материала, согласно раппорта рисунка, при сочетании клеевых петель и пропущенных 1-2 Пример 5. Прокладочный материал, содержащий грунтовые уточные капроновые нити, ввязанные между остовами петель и протяжками переплетения трико из капроновых нитей, и платированные открытые клеевые петли комбинированного переплетения, расположенные на поверхности материала, согласно раппорта рисунка, при сочетании клеевых петель и пропущенных 1-2 В таблице 1 представлены характеристики прокладочных материалов, данных в примерах, и в том числе характеристики материала, содержащего в качестве неклеевой нити, образующей изнанку, вискозные нити (пример 6-8), выполненные, согласно примеров 1-3, и материал с двусторонним клеевым соединением (пример 9) Кроме того, в таблице указана жесткость пакета после термодублирования прокладочных материалов с основовязанным полиэфирным полотном В сочетании клеевых петель и пропущенных или неклеевых петель указано первой цифрой количество пропущенных или неклеевых петель, а второй цифрой количество пропущенных или неклеевых петель Применение для грунта различных переплетений и кладок на разное количество игольных шагов позволяет получать прокладочный материал при соответствующем виде сырья и линейной плотностью нитей с регулируемой поверхностной плотностью при одностороннем точечном клеевом соединении (см таблицу 1) Жесткость прокладочного материала и пакета зависит от количества клеевых петель Кроме того, жесткость пакета зависит от полотна, с которым дублируется прокладочный материал Так, например, прокладочный материал (пример 4, сочетание 1-2), сдублированный с основовязанными полотнами, имеет жесткость в пакете следующую подлине по ширине 233,9 мкН см 2 878,2 мкН см 2 арт П-101 395,4 мкН см 2 551,3 мкН см 2 арт П-555 1545,6 мкН см2 3712,5 мкН см 2 арт П-806 1667,1 мкНсм 2 6237,1 мкН см 2 арт П-274 Применение различных сочетаний клеевых и неклеевых петель или пропущенных в материале по зонам позволяет получить многозональный прокладочный материал 13991 I О О 2 3 I 3 I О I 2 4 2-2 3-3 3-3 Фиг. 2 4 О 4 О З І з І Є 166ЄІ 13991 0 4 3 2 1 0 I 0 Г 4-4-2 0-0-2 Фиг. 4 Тираж 50 екз. ДП «Український інститут промисловоі власності» (Укрпатент) Україна, 01133, м. Київ-133, бул. Л. Українки, 26 (044) 295-81-42 (044) 295-61-97 3 0 - I 1 -О I о
