Екіпіровка боксерів

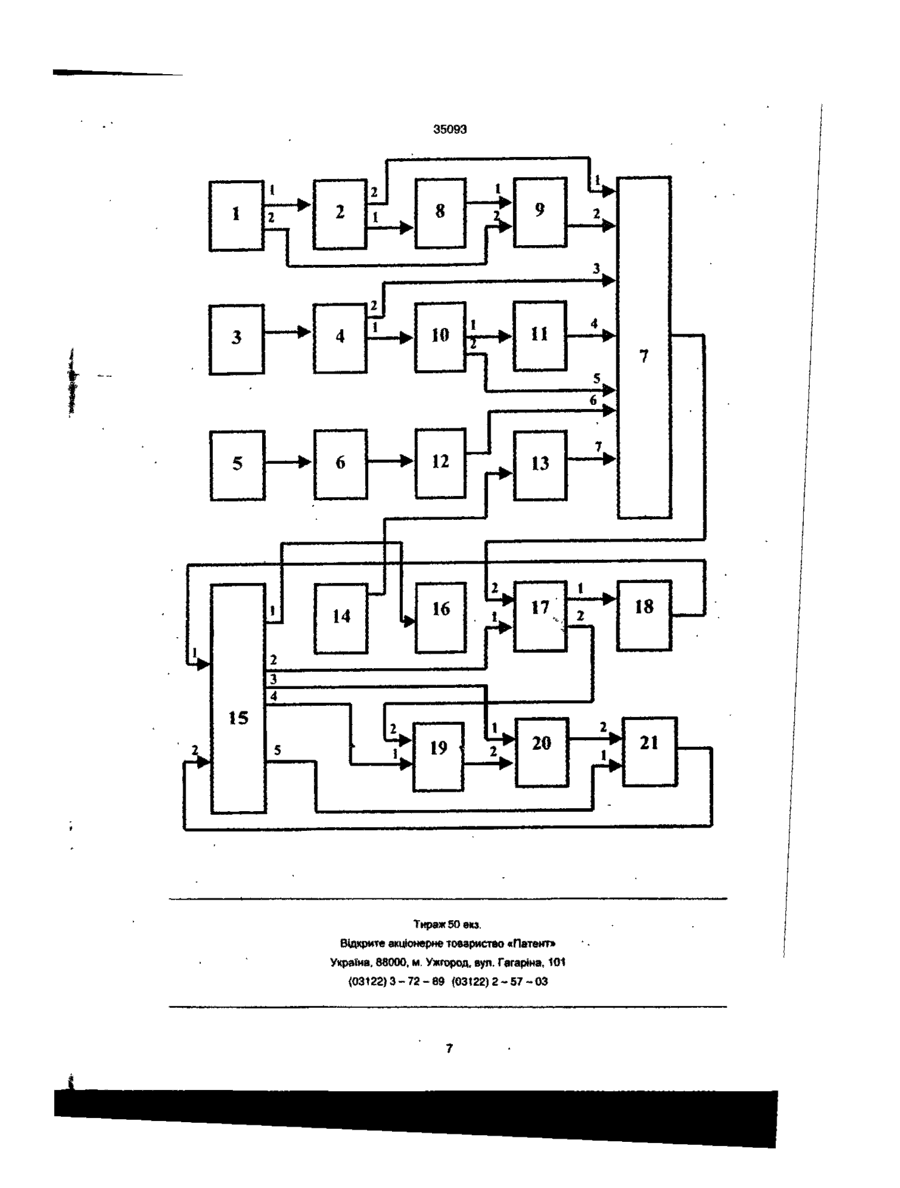

Екіпіровка боксерів, яка складається із оболонок, що кріпляться на тілі, розділених багатошаровими перегородками на відсіки, зовнішні поверхні яких виконані еластичними, а внутрішні пневматичними, із закріпленими у них штуцерами для закачування (видалення) повітря і розміщеними у шоломі, який виготовлено у формі голови і механічно сполучено із пневматичними камерами, що знаходяться усередині шолома, боксерській майці, механічно сполученої із пневматичними камерами, що знаходяться усередині майки, боксерських рукавичках, механічно сполучених із пневматичними камерами, що знаходяться усередині рукавичок та блока датчиків, підключених до пневматичних камер, яка відрізняється тим, що шолом додатково оснащено нижньою частиною у вигляді коміра, та маскою, виконаною із твердого прозорого ударостійкого матеріалу з періодично розміщеними отворами і вмонтовану у шолом так, що вона не торкається обличчя, причому шолом та маска виконані як роздільні елементи, крім того, на шоломі виконані спеціальні теплообмінні отвори, а також отвори для вух, пневмокамери боксерської майки виповнені із періодично розміщеними отворами,, а зовнішня та внутрішня частини майки виконуються із хлопчатобумажної або іншої тканини, що легко вбирає вологу і піддається гігієнічній обробці, зовнішня і внутрішня оболонки двошарових боксерських рукавичок виконані із шкіри таким ч\л ном, що у їх тильній частині розміщена одна пневматична камера для заповнення стиснутим повітрям за допомогою ніпельного пристрою, зроблена по формі шкіряної оболонки, а на долонній - друга пневматична камера із клапаном для закачування повітря у формі стиснутої у кулак, причому зовнішня ударна поверхня має збільшений розмір; крім того, в екіпіровку додатково введено захисний ковпак, що одягається під труси, зроблений із міцної еластичної протиударно) пластмаси із поролоновими підкладками у місцях торкання ковпака до тіла, поверх якого вводиться, зроблений у вигляді плавок, двошаровий, здатний утримувати газ, матеріал із штуцером для закачування газоподібної речовини, блоки керування, видачі інформації, підсилювачів, формувачів імпульсів, аналоговий комутатор, компаратор та блок лічильників, причому перший, другий, третій, четвертий та п'ятий виходи блока керування відповідно з'єднані із входом блока видачі інформації та першими входами блоків підсилювачів, компаратора, аналогового комутатора, та блока лічильників, блок датчиків своїм виходом підключено через другий вхід блока підсилювачів та його перший вихід до входу блока формувачів імпульсів, вихід якого сполучено ІЗ першим входом блока керування, а другий вихід блока підсилювачів через другий вхід аналогового комутатора та його вихід підключено до другого входу компаратора, а його вихід з'єднаний із другим входом блока лічильників, вихід якого з'єднано із другим входом блока керування, крім того, усі пневмокамери пневматично сполучені у три групи відповідно для захисту життєво важливих і дозволених для нанесення ударів зон, для захисту заборонених для нанесення ударів і для захисту менш важливих для нанесення ударів зон. о> о ю со О) Винахід належить до захисного спорядження у спорті, зокрема до захисного спорядження боксерів, і може знайти також застосування для захисту спортсменів з кікбоксингу та різних видів карате. Відома екіпіровка боксерів (SU № 1395346 А1 МКИ4 А63В 71/16. Боксерская перчатка / В Г. Черный //Опубликовано 15.05.88. БИ № 18. Заявлено: 22.05.86. № 4087381/28 - 12) шляхом упо рядкування боксерських рукавичок, що містять кожану оболонку, пружною поперечною прокладкою на ладонній стороні перемінного периметра, забезпечити підвищення травмозахисту спортсменів. Недоліком відомого технічного рішення є те. що воно не забезпечує надійного захисту спортсменів від травм, особливо при їх падінні, не забезпечує надійного захисту рук атакуючих від ушкод 35093 жень при нанесенні ними ударів, не запобігає травмуванню спортсменів, під час нанесення ударів у життєво важливі міста, а також при випадковому або навмисному нанесенні ударів у заборонені зони Крім того, відоме технічне рішення не* запобігає травмуванню спортсменів під час близького двобою, коли існує можливість нанесення ударів не тільки руками, але і іншими ударними частинами тіла Відома також екіпіровка боксерів (SU № 1774882 A3 МКИ5 А63В 71/16. Боксерская перчатка / В А Нестеров // Опубликовано 07 11.92 БИ № 41. Заявлено 05.04 90 Ns 48Q987S/12), шляхом упорядкування боксерських рукавичок, що містять шкіряну оболонку, розміщеними у шкіряних оболонках рукавичок боксерів пневматичними оболонками, одна із камерой для заповнення стиснутим повітрям за допомогою ніпельного пристрою, зроблена по формі шкіряної оболонки, а між пальцями та долонею розміщена друга - пневматична груша із клапаном для закачки повітря у формі стиснуто) у кулак, забезпечити підвищення травмозахисту спортсменів Недоліком відомого технічного рішення є те. що воно не забезпечує надійного захисту спортсменів від травм, особливо при їх падінні, не забезпечує надійного захисту рук атакуючих від ушкоджень при нанесенні ними ударів, не запобігає травмуванню спортсменів, під час нанесення ударів у життєво важливі міста, а також при випадковому або навмисному нанесенні ударш у заборонені зони Крім того, відоме технічне рішення не запобігає травмуванню спортсменів під час близького двобою, копи існує можливість нанесення ударів не тіпьхи руками, але ї іншими ударними частинами тіла, а також створює додаткове навантаження на зв'язково-м'язовш апарат Недоліком являється також стандартний розмір рукавичок, що не вирішує проблему захисту обпиччя та голови, окрім того, продовжується прямолінійний бокс, тому що рукавичка легко проходить поміж рук при прямих, бокових та ударах знизу, що знижує травмобезпечність, особливо у підготовчий та 1 передзмагальний періоди, не заставляє боксерів розвивати мислення для розкриття супротивника, чим самим сприяє продовженню формування прямолінійного боксу. Найбільш близькою по технічній суті до заявляємо) являється екіпіровка боксерів (А.С № 963534, М КлЗ А63В 71/00 Устройство для тренировки спортсменов / В.В Ким Опубликовано 07.01 82 БИ № 37. Заявлено 24 07.79 Ne 2805740/28-12) шляхом упорядкування боксерів екіпіровкою, що містить оболонки, які кріпляться на тіпі, розділених багатошаровими перегородками на відсіки, зовнішні поверхні яких виконано еластичними, з внутрішні - пневматичними, із закріпленими у них штуцерами для закачування (видалення) повітря і розміщеними у шоломі, який виготовлено у формі голови і механічно сполучено із пневматичними камерами, що знаходяться усередині шолома, боксерській майці, механічно сполученої із пневматичними камерами, що знаходяться усередині майки, боксерських рукавичках, механічно сполучених із пневматичними камерами, що знаходяться усередині рукавичок та блоку датчиків, підключених до пневматичних камер, підвищити травмозахист спортсменів. Недоліком відомого технічного рішення є те, що воно також не забезпечує надійного захисту спортсменів від травм, особливо при їх падінні, не забезпечує надійного захисту рук атакуючих від ушкоджень при нанесенні ними ударів, а також не запобігає травмуванню спортсменів, при випадковому або навмисному нанесенні ударів у заборонені зони Крім того, відоме технічне рішення не запобігає травмуванню спортсменів під час близького двобою, коли існує можливість нанесення ударів не тільки руками, але і іншими ударними частинами тіла В основу винаходу, що пропонується, поставлено задачу здійснити одночасний захист рук, голови та тіла, включаючи як дозволені, так і заборонені для нанесення ударів частини тіла людини під час тренувальних занять та змагань чим забезпечити надійний травмозахист під час їх проведення. Сутність екіпіровки боксерів, що заявляється, полягає у тому, що для забезпечення надійного травмозахисту під час тренувальних занять та змагань шляхом одночасного захисту рук, голови та тіла, включаючи як дозволені, так і заборонені для нанесення ударів частини тіла людини, екіпіровка боксерів упорядкована оболонками, що кріпляться на тілі, розділених багатошаровими перегородками на відсіки, зовнішні поверхні яких виконано еластичними, а внутрішні - пневматичними, із закріпленими у них штуцерами для закачування (видалення) повітря і розміщеними у шоломі, який виготовлено у формі голови і механічно сполучено із пневматичними камерами, що знаходяться усередині шолома, боксерській майці, механічно сполученої із пневматичними камерами, що знаходяться усередині майки, боксерських рукавичках, механічно сполучених із пневматичними камерами, що знаходяться усередині рукавичок та блоку датчиків, підключених до пневматичних камер, крім того, шолом додатково упорядковано нижньою частиною у вигляді воротника, та маскою виконаною із твердого прозорого незапотіваючого ударостійкого матеріалу з періодично розміщеними отворами t вмонтовану у шолом так, що вона не доторкується обпиччя, при чому шолом та маска виконані як роздільні елементи, крім того, на шоломі виконані спеціальні теплообмінні отвіри, а також отв»ри для вух, пневмокамери боксерсько» майки виповнені із періодично розміщеними отворами, а зовнішня та внутрішня частини майки виконуються із хлопчато-бумажної або іншої тканини, що легко впитує вологу і піддається гігієнічній обробці, зовнішня і внутрішня оболонки двошарових боксерських рукавичок виконані із шкіри таким чином, що у іх тильній частині розміщена одна пневматична камера для заповнення стиснутим повітрям за допомогою ніпельного пристрою, зроблена по формі шкіряної оболонки, а на долонній - друга пневматична камера із клапаном для закачки повітря у формі стиснутої у кулак, причому зовнішня ударна поверхня має збільшений розмір; крім того, в екіпіровку додатково введено захисний ковпак, одягаємий під труси, зроблений із міцної еластичної протиударної пластмаси із поролоновими підкладками у місцях доторкання ковпакадо тіла, поверх якого вводиться, зроблений у вигляді плавок, 35093 двошаровий, здатний утримувати газ, матеріал із штуцером для закачування газоподібно» речовини, блоки керування, видачі інформації, підсилювачів, формувачів імпульсів, аналоговий комутатор, компаратор та блок лічильників, при чому перший, другий, третій, четвертий та п'ятий виходи блоку керування відповідно з'єднані із входом блоку видачі інформації, та першими входами блоків підсилювачів, компаратора, аналогового комутатора, та блоку лічильників, блок датчиків своїм виходом підключено через другий вхід блоку підсилювачів та його перший вихід до входу блоку формувачів імпульсів, вихід якого сполучено із першим входом блоку керування, другий вихід блоку підсилювачів через другий вхід аналогового комутатора та його вихід підключено до другого входу компаратора, а його вихід з'єднаний із другим входом блоку лічильників, вихід якого з'єднано із другим входом блоку керування, крім того усі пневмокамери пневматично сполучені у три групи відповідно для захисту життєво важливих і дозволених для нанесення ударів зон, для захисту заборонених для нанесення ударів і для захисту меньш важливих для нанесення ударів зон. Новим у екипіровці боксерів є те, що шолом додатково упорядковано нижньою частиною у вигляді воротника, та маскою виконаною із твердого прозорого незапотіваючого ударостійкого матеріалу з періодично розміщеними отворами і вмонто-вану у шолом так, що вона не доторкується обличчя, при чому шолом та маска виконані як роздільні елементи, крім того, на шоломі виконані спеціальні теплообмінні отвіри, а також отвіри для вух, пневмокамери боксерської майки виповнені із періодично розміщеними отворами, а зовнішня та внутрішня частини майки виконуються із хлопчато-бумажної або іншої тканини, що легко впитує вологу і піддається гігієнічній обробці, зовнішня і внутрішня оболонки двошарових боксерських рукавичок В№ конані із шкіри таким чином, що у їх тильній частині розміщена одна пневматична камера для заповнення стиснутим повітрям за допомогою ніпельного пристрою, зроблена по формі кожаної оболонки, а на долонній - друга пневматична камера із клапаном для закачки повітря у формі стиснутої у кулак, причому зовнішня ударна поверхня має збільшений розмір; крім того, в екіпіровку додатково введено захисний ковпак, одягаємий під труси, зроблений із міцної еластичної протиударної пластмаси із поролоновими підкладками у місцях доторкання ковпака до тіла, поверх якого вводиться, зроблений у вигляді плавок, двошаровий, здатний утримувати газ, матеріал із штуцером для закачування газоподібної речовини, блоки керування, видачі інформації, підсилювачів, формувачів імпульсів, аналоговий комутатор, компаратор та блок лічильників, при чому перший, другий, третій, четвертий та п'ятий виходи блоку керування відповідно з'єднані із входом блоку видачі інформації, та першими входами блоків підсилювачів, компаратора, аналогового комутатора, та блоку лічильників, блок датчиків своїм виходом підключено через другий вхід блоку підсилювачів та його перший вихід до входу блоку формувачів імпульсів, вихід якого сполучено із першим входом блоку керування, а другий вихід блоку підсилювачів через другий вхід аналогового комутатора та його вихід підклю чено до другого входу компаратора, а його вихід з'єднаний із другим входом блоку лічильників, вихід якого з'єднано із другим входом блоку керування, крім того, усі пневмокамери пневматично сполучені у три групи відповідно для захисту життєво важливих і дозволених для нанесення ударів зон, для захисту заборонених для нанесення ударів І для захисту меньш важливих для нанесення ударів зон. Виконання екіпіровки боксерів у вигляді трьох незалежних пневматичних систем поєднаних у групи дозволяє діфференційно визначати міста та силу нанесених ударів для контролю та підвищення надійності захисту спортсменів від можливих ушкоджень, додаткове упорядкування шолома нижньою частиною у вигляді воротника запобігає травмуванню тому, що примушує спортсмена утримувати підборіддя притиснутим до грудей, що являється особливо важливим внаслідок того, що пропуски ударів у підборіддя являються однією із найбільш поширених причин травмування, Наявність потилочно-шийного воротника, крім інших переваг, захищає спортсменів від можливих заборонених ударів у потилицю та шійні позвонки. Крім того, він захищає шийно-потиличну зону від травм при падінні та ударі об піл, або об стійку рингу між канатів Виконання на шоломі спеціальних теплообмінних отвірів, а також отвірів для вух, забезпечує необхідні гігієнічні умови під час тренувань, або змагань, а також забезпечує надійний захист від травмування вушних раковин, який досягається тим, що у шоломі є отвіри, які не заважають слуховим функціям і у той же час за допомогою пружних матеріалів шолом дозволяє захистити їх від ушкоджень; виконання зовнішнє! частини шолома із шкіри, а оберненої до голови - із м'яких матеріалів та розміщення між зовнішнєю і внутрішнею поверхнями шолома пневматичних камер, дозволяє створити достатні буферні властивості, особливо у потиличній зоні, що захищає спортсменів від травм при нанесенні заборонених ударів. Виконання шолома та маски у вигляді роздільних елементів, при чому те, що маска виконана із твердого прозорого незапотіваючого ударостійкого матеріалу з періодично розміщеними отворами і вмонтована у шолом так, що вона не доторкується обличчя; суттєво підвищує травмозахист обличчя, у тому числі і надбрівних дуг, що дозволяє застосовувати його і для жіночого боксу, сприяє більшій привабливості та травмобезпечності боксу, не заважає диханню: виконання шолома та маски із легких, еластичних матеріалів, сприяє вільному руху голови (за винятком задирання підборіддя вгору, що запобігає травмуванню шийних позвонків). а також не заважає слуху, зору та диханню. Крім того, шолом можна підкачувати безпечним газом, роблячи його більш легким, а також передбачена можливість, при необхідності, за допомогою охолодженого газу, забезпечити охолодження внутрішнього простору. Конструктивною особливістю шолома та маск.і є те, що він одягається аналогічно противогазу, а за рахунок підкачки повітря або легкого газу сприймає вигляд звичайного боксерського шолома з урахуванням розміру голови спортсмена. Перевага пролонуємого варіанта шолома та маски перед відомими полягає також у тому, що їх використання виключає необхід 35093 нісгь використання капи завдяки тому, що повністю захищається ротова частина обличчя Важливою рисою заявляемого рішення являється також те, що його застосування сприятиме інтелектуалізації боксу, робить його більш привабливим для інтелігентних людей, які не займалися боксом саме внаслідок його високого травматизму, у тому числі, досить великій ймовірності отримання травм при поєдинку із боксерами більш низької кваліфікації, внаслідок випадкового пропуску ударів. Виконання пневмоканалів боксерської майки із періодично розміщеними отворами, а також виготовлення зовнішньої та внутрішньої частин майки із хлопчато бумажної або іншої тканини, що легко впитує вологу і піддається гігієнічній обробці з одного боку дозволяє забезпечити захист, а з другого дає можливість шкірі спортсменів охолоджуватися, тим самим одночасно підвищуються її захисні та гігієнічні властивості Виготовлення двошарових боксерських рукавичок таким чином, що зовнішня і внутрішня оболонки виконані із шкіри і у шкіряних оболонках розміщені пневматичні камери, одна у тильній частині - зроблена по формі шкіряної оболонки для заповнення стиснутим повітрям за допомогою ніпельного пристрою, а між -пальцями та долонею" розміщена друга пневматична камера із клапаном для закачки повітря у формі стиснутої у кулак, причому зовнішня ударна поверхня має збільшений розмір, сприяє одночасному захисту рук від ушкоджень при нанесенні ударів, знижує силу ударів до безпечного для здоров'я рівня та збільшує, внаслідок зростання площі рукавичок можливість захисту; а також сприяє розвитку інтелектуальних аспектів боксу, внаслідок потреби постійного пошуку прийомів для розкриття супротивника. Додаткове введення захисного ковпака, одягаємого під труси, зробпеного із міцної еластичної протиударної пластмаси із поролоновими підкладками у місцях доторкання ковпака до тіла, та поверх нього, зробленого у вигляді плавок, двошарового, здатного утримувати газ, матеріалу із штуцером для закачування газоподібної речовини, забезпечує захист спортсменів від випадкового або навмисного травмування під час ударів у нижню частину тіла. Крім того, додаткове введення в-екіпіровку блоків керування, видачі інформації, підсилювачів, формувачів імпульсів, аналогового комутатора, компаратора та блоку лічильників, забезпечує можливість оперативного контролю та визначення кількості та сили ударів у заборонені та дозволені для нанесення ударів зони, що дозволяє при умові забезпечення максимального захисту спортсменів від навмисного або випадкового травмування здійснювати об'єктивний контроль якості дій спортсменів чим зберегти змагальний характер поєдинків, а також сприяє розвитку нового мислення, коли боксер знає, що будь-яка заборонена дія обов'язково фіксується, що різко знижує кількість навмисних заборонених дій. А відповідне з'єднання першого, другого, третього, четвертого та п'ятого виходів блоку керування із входом блоку видачі інформації, та першими входами блоків підсилювачів, компаратора, аналогового комутатора, та блоку лічильників, дозволяє видавати оперативну інформацію про динамічні параметри поєдинку, визначати міста нанесення ударів та їх кількість, точність, якість і силу. Підключення блоку датчиків ' своїм вигадом через другий вхід блоку підсилювачів та його перший вихід до входу блоку формувачів імпульсів, вихід якого сполучено із першим входом блоку керування, а другого виходу блоку підсилювачів через другий вхід аналогового комутатора та його вихід - до другого входу компаратора, та з'єднання його виходу із другим входом блоку лічильників, вихід якого з'єднано із другим входом блоку керування дозволяє контролювати адресу надходження інформації, оперативно коректувати і контролювати метрологічні характеристики блоків, а у цілому забезпечити необхідний рівень травмозахисту спортсменів при одночасному збереженні змагального характеру поєдинків та об'єктивності визначення переможців. На малюнку представлено структурну схему екіпіровки боксерів, що заявляється Екіпіровка боксерів містить: - шолом 1 у вигляді цільної двошарової конструкції у формі голови; - пневматичні 2 камери, механічно сполучені з шоломом 1 і розміщені у його середині; - боксерську 3 майку, виконану у вигляді цільної двошарової конструкції; - пневматичні 4 камери, механічно сполучені із боксерською 3 майкою і розміщені у її середині; - боксерські 5 рукавички, виконані у вигляді двошарових шкіряних оболонок; - першу 6 пневматичну камеру, механічно сполучену із боксерськими 5 рукавичками і розміщену у їх тильній частині; - блок 7 датчиків для визначення міст, кількості та сили нанесених ударів; - нижня 8 частина шолома 1 виконана у вигляді коміра; - маску 9 із прозорого незапотіваючого ударостійкого твердого матеріалу з періодично розміщеними отворами для захисту обличчя, яка механічно сполучена із шоломом 1; - пневматичні 10 камери для захисту дозволених для нанесення ударів життєво важливих зон тіла спортсменів; - пневматичні 11 камери для захисту заборонених для нанесення ударів частин тіла спортсменів; - другу 12 пневматичну камеру із клапаном для закачки повітря у форм» стиснутої у кулак, розміщену між пальцями та долоннею частиною боксерських 5 рукавичок; - пневматичні 13 плавки для пневматичного захисту нижньої частини тіла спортсменів; - захисний 14 ковпак для механічного захисту нижньої частини тіла спортсменів; - блок 15 керування для включення, автоматичного контролю та програмного забезпечення гнучкого режиму роботи; - блок 16 видачі інформації • для забезпечення контролю та підвищення надійності захисту спортсменів; - блок 17 підсилювачів для підсилення, до необхідного для надійного визначення сили нанесених ударів, сигналів з блоку 7 датчиків; - блок 18 формувачів імпульсів для забезпечення оперативного визначення моменту та міст нанесення ударів; - аналоговий 19 комутатор для автоматичного підключення, необхідного для визначення сили нанесених ударів, каналу; 35093 - компаратор 20 для формування стандартного сигналу у момент досягнення певного значення сили нанесених ударів - блок 21 ЛІЧИЛЬНИКІВ для автоматичного підрахунку КІЛЬКОСТІ та міст ударів нанесених з певною силою Екіпіровка боксерів містить шолом 1, виготовлений у формі голови і механічно сполучений із пневматичними 2 камерами, що знаходяться усередині шолома 1, боксерську 3 майку механічно сполучену із пневматичними 4 камерами, що знаходяться усередині боксерської 3 майки боксерські 5 рукавички, механічно сполучені із пер шою 6 пневматичною камерою що знаходиться усередині тильної частини боксерських 5 рукави чок та блок 7 датчиків підключений до пневматич них камер крім того, в екіпіровку боксерів додатково введено нижню 8 пневматичну частину шолома 1 яка пневматично з'єднана із першим виходом пневматичних 2 камер які своїм другим виходом підключені до першого входу блоку 7 датчиків маску 9 із прозорого незапотіваючого ударостійкого твердого матеріалу з періодично розміщеними отворами, яка своїм першим та другим входом механічно сполучена ВІДПОВІДНО із виходом нижньої 8 пневматичної частини шолома 1 і другим виходом шолома 1 а своїм виходом маска 9 сполучена із другим входом блоку 7 датчиків усі пневмокамери виконані і сполучені між собою у три групи ВІДПОВІДНО МІСТ їх розміщення пневматичні 10 камери для захисту дозволених для нанесення ударів життєво важливих зон тіла спортсменів, вхід яких механічно з'єднано із першим виходом пневматичних 4 камер, які своїм другим виходом підключені до третього входу блоку 7 датчиків, пневматичні 11 камери, для захисту заборонених для нанесення ударів частин тіла спортсменів своїм входом механічно сполучені із першим виходом пневматичних 10 камер а вихід пневматичних 11 та другий вихід пневматичних 10 камер ВІДПОВІДНО підключено до четвертого та п'ятого входів блоку 7 датчиків другу 12 пневматичну камеру із клапаном для закачки повітря у формі стиснутої у кулак, розміщену між пальцями та долоннею частиною боксерських 5 рукавичок, вхід якої механічно з'єднано із виходом першої 6 пневматичної камери а вихід підключено до шостого входу блоку 7 датчиків, пневматичні 13 плавки для пневматичного захисту нижньої частини тіла спортсменів які механічно з'єднано із виходом захисного 14 ковпака для механічного захисту нижньої частини тіла спортсменів, а вихід пневматичних 13 плавок підключено до сьомого входу блоку 7 датчиків, крім того, в екіпіровку додатково введено блок 15 керування, блок 16 видачі інформації, блок 17 підсилювачів, блок 18 формувачів імпульсів аналоговий 19 комутатор компаратор 20 та блок 21 ЛІЧИЛЬНИКІВ, при чому перший, другий, третій четвертий та п'ятий виходи блоку 1 керування ВІДПОВІДНО з'єднані «з входом блоку 16 видачі інформації, та першими входами блоку 17 підсилювачів компаратора 20, аналогового 19 комутатора, та блоку 21 ЛІЧИЛЬНИКІВ, блок 7 датчиків своїм виходом підключено через другий вхід блоку 17 підсилювачів та його перший вихід до входу блоку 18 формувачів імпульсів, вихід якого сполучено із першим входом блоку 15 керування, а другий вихід блоку 17 підсилювачів че рез другий вхід аналогового 19 комутатора та його вихід підключено до другого входу компаратора 20, а його вихід з'єднаний із другим входом блоку 21 ЛІЧИЛЬНИКІВ, вихід якого з'єднано із другим входом блоку 15 керування Екіпіровка боксерів може бути виготовлена таким чином шолом 1 може бути виготовлений у формі голови із шкіри з добавками композитних матеріалів, аналогічно відомим технічним рішенням [4] пневматичні 2 камери, що знаходяться усередині шолома 1 і механічно сполучені з ним також можуть бути зроблені аналогічно відомим [5], зовнішня та внутрішня частини боксерсько) З майки виконуються із хлопчато-бумажної або іншої тканини що легко впитує вологу і піддається ГІГІЄНІЧНІЙ обробці, пневматичні 4 камери, що знаходяться усередині боксерськогЗ майки і механічно сполучені із нею також можуть бути виконані аналогічно відомим (4] боксерські 5 рукавички можуть бути зроблені із шкіри аналогічно відомим [4], перша 6 пневматична камера, що знаходяться усередині тильно» частини боксерських 5 рукавичок і механічно сполучена із ними також може бути зроблена аналогічно відомим {5], блок 7 датчиків, підключений до пневматичних камер може бути виготовлений аналогічно відомим [6], наприклад, на основі тензоперетворювачів та мікроперемикачів нижня 8 частина виконана у вигляді воротника . шолома 1 може бути виготовлена у вигляді двошарової конструкції із шкіри з розміщеними усередині пневматичними камерами, пневматично сполученими із пневматичними 2 камерами аналогічно відомим [4], маска 9 може бути виконана із прозорого незапотіваючого ударостійкого твердого матеріалу з періодично розміщеними отворами методом лиття аналопчно відомим [4] і вмонтована у шолом так, що вона не доторкується обличчя, пневматичні 10 камери, що захищають життєво важливі і дозволені для нанесення ударів зони також можуть бути виконані аналопчно відомим (5], пневматичні 11 камери що захищають заборонені для нанесення ударів зони також можуть бути виконані аналогічно відомим [5], друга 12 пневматична камера також може бути виготовлена аналогічно відомим (5], пневматичні 13 плавки для пневматичного захисту нижньої частини тіла спортсменів можуть бути зроблені аналолчно відомим [5], захисний 14 ковпак для механічного захисту нижньої частини тіла спортсменів може бути виготовлений, наприклад із композитних матеріалів аналопчно відомим [4], блок 15 керування може бути виконано аналогічно відомим, наприклад, у його якості може бути застосований наприклад, мікроконтролер К 1816 BE 51 [7], блок 16 видачі інформації може бути виготовлений аналопчно відомим, наприклад, на основі світлодюдних індикаторів типу АЛС324А [8], блок 17 підсилювачів також може бути виконаний аналопчно відомим [9], наприклад, на основі вимірювальних підсилювачів К140УД17, блок 18 формувачів імпульсів може бути зроблений, наприклад, за допомогою тригерів Шмідта мікросхем К155ТЛ1, аналогічно відомим [10], аналоговий 19 комутатор також може бути виготовлений аналопчно відомим, наприклад, за допомогою мікросхем типу К561КП2, К561КП1 {10]. компаратор 20 може бути зроблений аналопчно відомим, наприклад, за допомогою мікросхем 35093 К140УД17 [91; блок 21 лічильників також може бути виготовлений аналогічно відомим, наприклад, за допомогою мікросхем К561ИЕЗ [10]. Екіпіровка боксерів використовується таким чином Перед тренуванням, або змаганням спортсмен спочатку одягає захисний 14 ковпак для механічного захисту нижньої частини тіла, поверх якого - пневматичні 13 плавки для пневматичного захисту нижньої частини тіла і потім боксерські труси Після цього одягаються: боксерська 3 майка Потім, таким чином, як противогаз, шолом 1, до якого механічно кріпиться маска 9 За допомогою малогабаритного компресора, або балона із стиснутим повітрям, через штуцери закачується повітря або легкий газ у пневматичні 2 камери, пневматичні 4 камери, механічно сполучені із боксерською 3 майкою, пневматично сполучені із шоломом 1, пневматичні камери нижньої 8 частини шолома 1, виконаній у вигляді воротника, пневматичні 10 та 11 камери, для захисту дозволених для нанесення ударів життєво важливих зон тіла спортсменів та заборонених для нанесення ударів зон і пневматичні 13 плавки. Закачка повітря або газу закінчується у той момент, коли перелічені засоби захисту приймуть форму тіла та тісно притиснуться до нього. За допомогою роз'ємних перемикачів датчики блоку 7 датчиків підключаються до електронної частини екіпіровки боксерів, яка розміщена у протиударному корпусі на поясі на задній частині тіла. Після цього спортсмен одягає боксерські 5 рукавички. Боксерські 5 рукавички одягаються таким чином, спортсмен протискує руки у середину перших б пневматичних камер, а пальцями охоплює другі 12 пневматичні камери і через іглу, вставлену у ніпельні пристрої за допомогою малогабаритного компресора або балона із стиснутим повітрям надувають їх. Закінчують цю процедуру у той момент, коли перша 6 пневматична камера охоплює долоню, а друга 12 пневматична камера примушує прийняти положення рук стиснутих у кулаки. Спортсмен готовий до тренувань або змагань. При нанесенні ударів у будь-які частини тіла, за допомогою датчиків блоку 7 датчиків виробляються сигнали, які з його виходу надходять на другий вхід блоку 17 підсилювачів, де підсилюються до необхідного для їх надійної фіксації рівня. При цьому, по першому моменту торкання боксерською 5 рукавичкою з першого виходу блоку 17 підсилювачів надходить на вхід блоку 18 формувачів імпульсів сигнал достатнього для його надійної фіксації рівня. З виходу блоку 18 формувачів імпульсів, сформований за його допомогою стандартний сигнал надходить до першого входу блоку . 15 керування, де визначається у яку зону нанесено удар. При цьому по сигналу з другого виходу блоку 15 керування коректується значення коефіцієнта підсилення через перший вхід блоку 17 підсилювачів, по сигналу з його третього виходу в залежності від визначеної зони задається безпечне для здоров'я спортсменів значення сили ударів через перший вхід компаратора 20, а по сигналу з четвертого виходу блоку 15 керування на перший вхід аналогового 19 комутатора подається через його вихід відповідний сигнал з другого виходу блоку 17 підсилювачів. Якщо цей сигнал переви щив безпечне для здоров'я значення, то на виході компаратора 20 буде вироблений сигнал, який надійде на другий вхід відповідного лічильника блоку 21 лічильників, а з його виходу відповідна інформація надходить на другий вхід блоку 15 керування, де буде урахована і за допомогою блоку 16 видачі інформації буде видана у світловій та звуковій формі. Оперативна видача інформації дозволяє об'єктивно контролювати безпечність, ефективність дій і при необхідності, гнучко змінювати хід поєдинку для кожної із змагаючихся сторін Крім того, застосування усіх елементів екіпіровки спрямоване на вирішення окремих питань безпеки, дозволяє кожній із змагаючихся сторін більш впевнено та продуктивно працювати, а також заставляє розвивати інтелектуальну частину підготовки для того, щоб розкрити супротивника і провести удар у дозволені для нанесення ударів життєво важливі зони, одночасно об'єктивно контролювати якість виконуємих дій. Таким чином, застосування пропонуємо)' екіпіровки боксерів дозволяє здійснити одночасний захист рук, голови та тіла, включаючи як дозволені, так і заборонені для нанесення ударів частини тіла людини під час тренувальних занять та змагань чим забезпечити надійний травмозахист під час їх проведення. Джерела інформації, використані при підготовці описання. 1. SU № 1395346 А1 МКИ4 А63В 71/16. Боксерская перчатка/ВТ. Черный // Опубликовано 15.05.88 БИ № 18. Заявлено: 22.05.86. № 4087381/28-12. 2. SU Ne 1774882 A3 МКИ5 А63В 71/16. Боксерская перчатка / В.А. Нестеров// Опубликовано 07.11.92. БИ № 41. Заявлено: 05.04.90. N» 4809879/12. 3. А.С. № 963534, М. Кл.З А63В 71/00. Устройство для тренировки спортсменов / В.В. Ким. Опубликовано 07.01.82. БИ № 37. Заявлено: 24.07.79. №2805740/28-12. 4. Композиционные материалы: Справочник / В.В. Васильев, В.Д. Протасов, В.В. Болотин и др. Под общ.ред. В.В. Васильева, Ю М. Тарнопольского. М.: Машиностроение. 1990. 512 с. 5. Конструирование приборов. В 2-х кн./ Под ред. В. Краузе. Пер. с нем. В.Н. Пальянова. Под ред. О.Ф. Тищенко.- Кн.1. М: Машиностроение. 1987. 384 с. 6. Бриндли К. Измерительные преобразователи: Справочное пособие: Пер.с англ. М.: Энергоатомиздат. 1991. 144 с. 7. Проектирование цифровых устройств на однокристальных микроконтроллерах / В.В. Сташин, А.В. Урусов, О.Ф. Мологонцева. М.: Энергоатомиздат. 1990. 224 с. 8 Иванов ВИ., Аксенов А.И , Юшин A.M. Полупроводниковые оптоэлектронные приборы: Справочник. М.: Энергия, 1988. 446 с. 9. Алексеенко А.Г., Коломбет Е.А., Стародуб Е.А. Применение прецизионных аналоговых микросхем. М.: Радио и связь. 1985. 256 с. 10. Шило В.Л. Популярные цифровые микросхемы: Справочник. - М.: Радио и связь, 1987. 352с. 35093 1 і 2 1 •і 4 3 5 —^ « 1 2 10 Н• 6 9 8 ,К 1 ^ 7 12 —і ь г 1. і 16 14 2 3 4 15 2 • > 19 1 — 1 і 5 4 И ІЗ 17 18 2 21 20 -" г Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вуп. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 —І»
