Спосіб виготовлення високожорстких одношарових спіральношовних зварних полімерних труб великого діаметра зі стільниковою стінкою
Номер патенту: 52991
Опубліковано: 27.09.2010
Автори: Данільченко Борис Васильович, Березін Олександр Миколайович
Формула / Реферат
Спосіб виготовлення високожорстких одношарових спіральношовних зварних полімерних труб великого діаметра зі стільниковою стінкою, згідно з яким формують попередньо екструдований профіль (переважно трубчатого перерізу) шляхом одночасного навивання та всебічного зварювання витків спіралей, які розташовані один над іншим, який відрізняється тим, що з зовнішньої сторони стінки на неї наварюють фланці та ребра жорсткості також зі стільниковою стінкою.
Текст

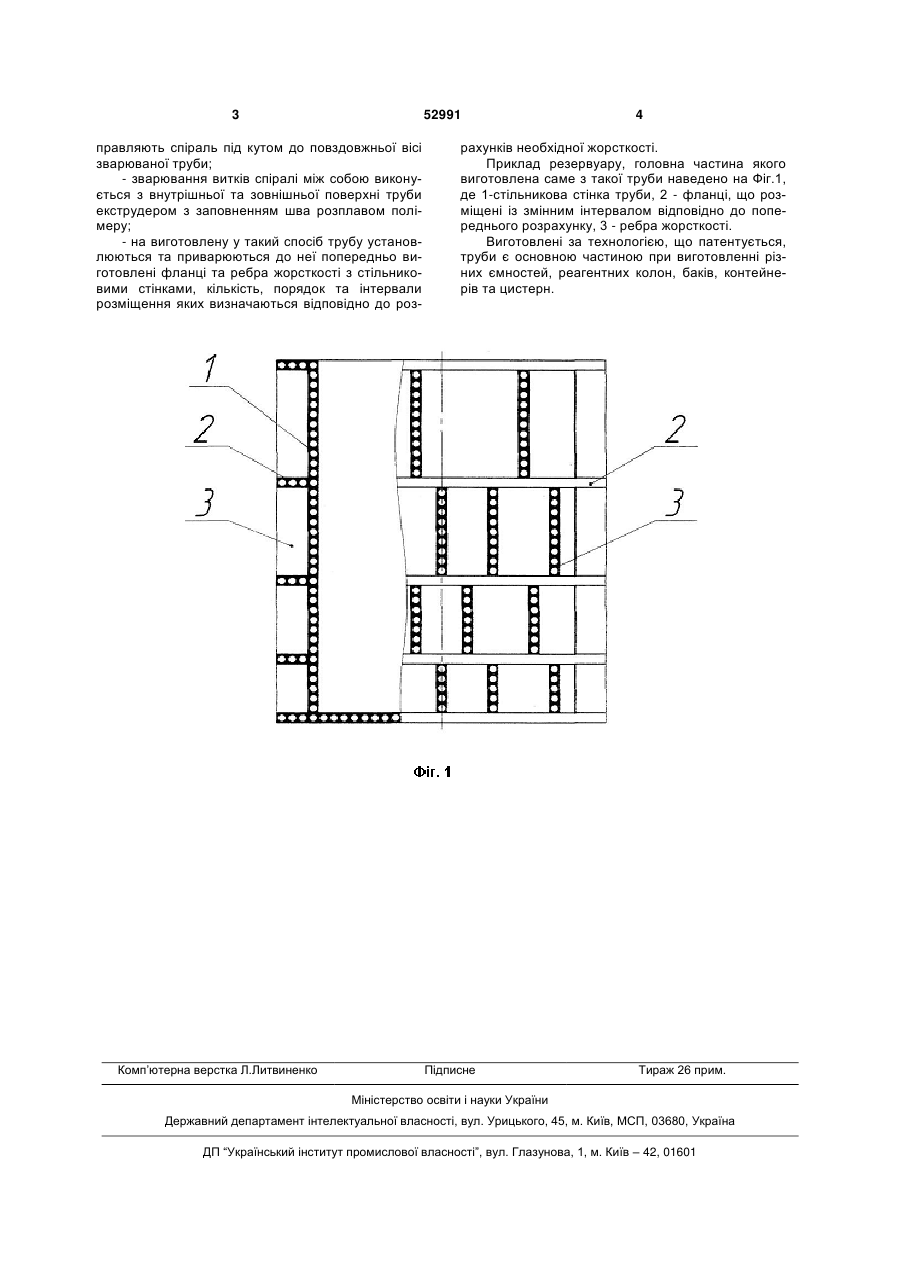

Спосіб виготовлення високожорстких одношарових спіральношовних зварних полімерних труб 3 52991 правляють спіраль під кутом до повздовжньої вісі зварюваної труби; - зварювання витків спіралі між собою виконується з внутрішньої та зовнішньої поверхні труби екструдером з заповненням шва розплавом полімеру; - на виготовлену у такий спосіб трубу установлюються та приварюються до неї попередньо виготовлені фланці та ребра жорсткості з стільниковими стінками, кількість, порядок та інтервали розміщення яких визначаються відповідно до роз Комп’ютерна верстка Л.Литвиненко 4 рахунків необхідної жорсткості. Приклад резервуару, головна частина якого виготовлена саме з такої труби наведено на Фіг.1, де 1-стільникова стінка труби, 2 - фланці, що розміщені із змінним інтервалом відповідно до попереднього розрахунку, 3 - ребра жорсткості. Виготовлені за технологією, що патентується, труби є основною частиною при виготовленні різних ємностей, реагентних колон, баків, контейнерів та цистерн. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of manufacturing rigid spiral welded single-layered plastic pipes of large diameter with cellular wall
Автори англійськоюBerezin Oleksandr Mykolaiovych, Danylchenko Borys Vasyliovych
Назва патенту російськоюСпособ изготовления высокожестких однослойных спиральношовных сварных полимерных труб большого диаметра с ячеистой стенкой
Автори російськоюБерезин Александр Николаевич, Данильченко Борис Васильевич
МПК / Мітки
МПК: B29C 65/02
Мітки: стільниковою, труб, стінкою, високожорстких, зварних, діаметра, великого, одношарових, спосіб, виготовлення, спіральношовних, полімерних
