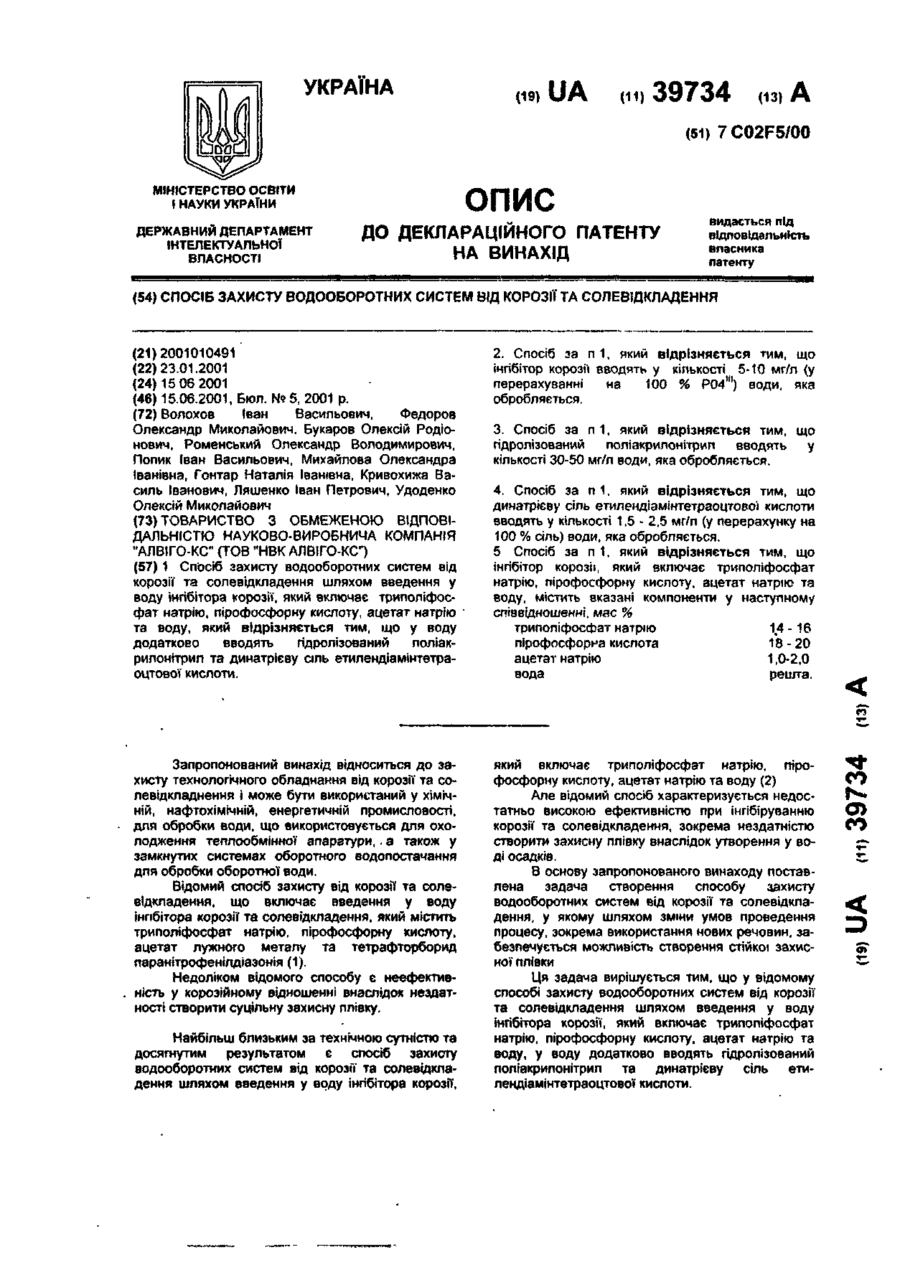

Спосіб захисту водооборотних систем від корозії та солевідкладення

1 Спосіб захисту водооборотних систем від корозії та солевідкладення шляхом введення у воду інгібітора корозії, який включає триполіфосфат натрію, пірофосфорну кислоту, ацетат натрію • та воду, який відрізняється тим, що у воду додатково вводять гідролізований поліакрилонітрил та динатрієву сіль етилендіамінтетраоцтової кислоти. Запропонований винахід відноситься до захисту технологічного обладнання від корозії та солевідкладнення і може бути використаний у хімічній, нафтохімічній, енергетичній промисловості, для обробки води, що використовується для охолодження теплообмінної апаратури,. а також у замкнутих системах оборотного водопостачання для обробки оборотної води. Відомий спосіб захисту від корозії та солевідкладення, що включає введення у воду інпбітора корозії та солевідкладення, який містить триполіфосфат натрію, пірофосфорну кислоту, ацетат лужного металу та тетрафторборид паранітрофенілдіазонія (1). Недоліком відомого способу є неефективність у корозійному відношенні внаслідок нездатності створити суцільну захисну плівку. Найбільш близьким за технічною сутністю та досягнутим результатом є спосіб захисту водооборотних систем від корозії та солевідкладення шляхом введення у воду інгібітора корозії, 2. Спосіб за п 1, який відрізняється тим, що інгібітор корозії вводять у кількості 5-Ю мг/л (у на 100 % Р04 ) води, яка перерахуванні обробляється. 3. Спосіб за п 1 , який відрізняється тим, що гідролізований поліакрилонітрил вводять у кількості 30-50 мг/л води, яка обробляється. 4. Спосіб за п 1 , який відрізняється тим, що динатрієву сіль етилендіамінтетраоцтової кислоти вводять у кількості 1,5 - 2,5 мг/п (у перерахунку на 100 % сіль) води, яка обробляється. 5 Спосіб за п 1, який відрізняється тим, що інгібітор корозії, який включає триполіфосфат натрію, пірофосфорну кислоту, ацетат натрію та воду, містить вказані компоненти у наступному співвідношенні, мас % триполіфосфат натрію 14-16 пірофосфорна кислота 18-20 ацетат натрію 1,0-2,0 вода решта. який включає триполіфосфат натрію, пірофосфорну кислоту, ацетат натрію та воду (2) Але відомий спосіб характеризується недостатньо високою ефективністю при інгібіруванню корозії та солевідкладення, зокрема нездатністю створити захисну плівку внаслідок утворення у воді осадків. В основу запропонованого винаходу поставлена задача створення способу захисту водооборотних систем від корозії та солевідкла "^ СО І4*» 0^ СО р *і ДЄННЯ, у ЯКОМу ШЛЯХОМ ЗМІНИ УМОВ Проведення процесу, зокрема використання нових речовин, забезпечується можливість створення стійкої захисної плівки Ця задача вирішується тим, що у відомому способі захисту водооборотних систем від корозії та солевідкладення шляхом введення у воду інгібітора корозії, який включає трипопіфосфат натрію, пірофосфорну кислоту, ацетат натрію та воду, у воду додатково вводять гідролізований поліакрилонітрил та динатрієву сіль етилендіамінтетраоцтової кислоти. «мь ""^ ST 2S ^£ 39734 Поставлена задача вирішується також тим, що інгібітор вводять у кількості 5-10 мг/л (у перерахуванні на 100 % РО4'") води, яка обробляється. Задача вирішується також тим, що гідролізований поліакрилонітрил вводять у кількості 30-50 мг/л води, яка обробляється. Задача вирішується також тим, що динатрієву сіль етилендіамштетраоцтової кислоти вводять у кількості 1,5-2,5 мг/л (у перерахунку на 100% сіль) води, яка обробляється. Поставлена задача вирішується також тим, що інгібітор корозії, який включас триполіфосфат натрію, пірофосфорну кислоту, ацетат натрію та воду, містить вказані компоненти у наступному співвідношенні, мас.%: триполіфосфат натрію 14-16 пірофосфорна кислота 18-20 ацетат натрію 1,0-2,0 вода решта. Заявниками встановлено, що у запропонованому способі введения у воду інгібітора корозії у сполученні з гідролізованим поліакрилонітрилом та дмнатрієвою сіллю етилендіамінтетраоцтової кислоти запобігає утворенню осадків, зв'язуючи та утримуючи їх у розчиненому стані, утворюючи тим самим стійку захисну плівку. Використання запропонованого способу ззхмсту водооборотних систем від корозії та солевідкладення забезпечує одержання конкретної корист», зокрема: - у порівнянні з прототипом швидкість шрозії знижується у 4-5 рази, а величина солевщкпанення - в 2 рази. Пошук, проведений за матеріалами науковотехнічної та патентної літератури, показав, що запропонований винахід володіє новизною, тому що заявлена сукупність ознак є новою. Запропонований винахід має винахідницький рівень, тому що заявлена відмінна ознака, хоча й відома сама по собі, але з таким результатом, як він виступає у сукупності ознак запропонованого винаходу заявником, не відомий ні в аналогах, ні в інших джерелах науково-технічної та патентної іиформаци. Запропонований спосіб включає наступну операцію- введення у воду: - інгібітора корозії у кількості 5-10 мг/л (у перерахуванні на 100 % РО4"') води, яка оборобляється; Приклад Вміст компонентів інгібітор ГІдролЬова- 5% розчин ний полідинаггрієвоТ корозії, мг/л акрилонітрил, СОЛІ «ТИлендіамінтотмг/л - гідролізованого поліакрилонітриле у кількості 30-50 мг/л; - динатрієвої солі етилендіамінтетраоцтової кислоти у кількості 1,5-2,5 мг/л (у перерахунку на 100% сіль) Як інгібітор корозії використовують сполуку при наступному співвідношенні компонентів, мас.%: трипопіфосфат натрію 14-16 лірофосфорна кислота 18-20 ацетат натрію 1,0-2,0 вода решта. Запропонований спосіб пояснюється прикладом, Приклад. У якості середовища для лабораторних дослідів використовують оборотну воду з наступними характеристиками: загальна лужність " 2-4 мг-екв/л загальна жорсткість 4-9 мг-екв/п вміст хлоридів 100-210 мг/л рН 7,5-6,3 У ємність на 1 літр, оснащену мішалкою і сорочкою для підігріву та охолодження заливають 500 мл оборотної води. Воду підігрівають до температури 50-60°С. Додають 7,5 мг інгібітора корозії, 15 мг гідропізованого поліакрилонітрилу, 40 г 5%-ного розчину динатрієвої солі етилендіамінтетраоцтової кислоти, тобто у конденціонованій воді ці кількості відповідають: - інгібітор корозії 5 мг/л (у перерахуванні на 100% РО4"1); - гідролізований поліакрилонітрил ЗО мг/л; - динатрієва сіль етилендіамінтетраоцтової кислоти 2 мг/л (у перерахунку на 100% сіль). Зважують скляну мішалку та зразки із вуглецевої сталі марки сталь 3 і поміщають у склянку з водою, що випробується, на весь період досліду тривалістю н/м 200 годин, підтримуючи постійний обсяг води. Після закінчення досліду виконують аналіз води та зважування зразку і мішалки. За результатами випробувань розраховують швидкість корозії, солевідкладення та ефективність їх захисної дії (таблиця). Джерела інформації, прийняті до уваги при експертизі: 1. Патент України Me 20906 А, С 23 F. 2. Рішення про видачу деклараційного патенту та винахід за заявкою N« 2000084627 від 03.11.2000. Швидкість корозії, мм/рік Ефект захисної дії від корозії, % Кількість сопевідкладекня, г Ефективність захисної дії від солевідкладень, % раоцтової кислоти, «мг/л 1 15 30 40 0,09-0.1 85-87,5 0.02 93.7 2 20 ЗО 40 0.05-0.06 92.5 0,025 92 С 1 3 ЗО ЗО 40 0.05-0,06 92.5 0.03 90,6 0,6-0,8 — 0.35 — 0.2-0.6 70 0.05 84,3 без компонентів Прототип 20 . 39734 Тираж 50 екэ. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
