Ліжко багатофункціональне “кінетрон”

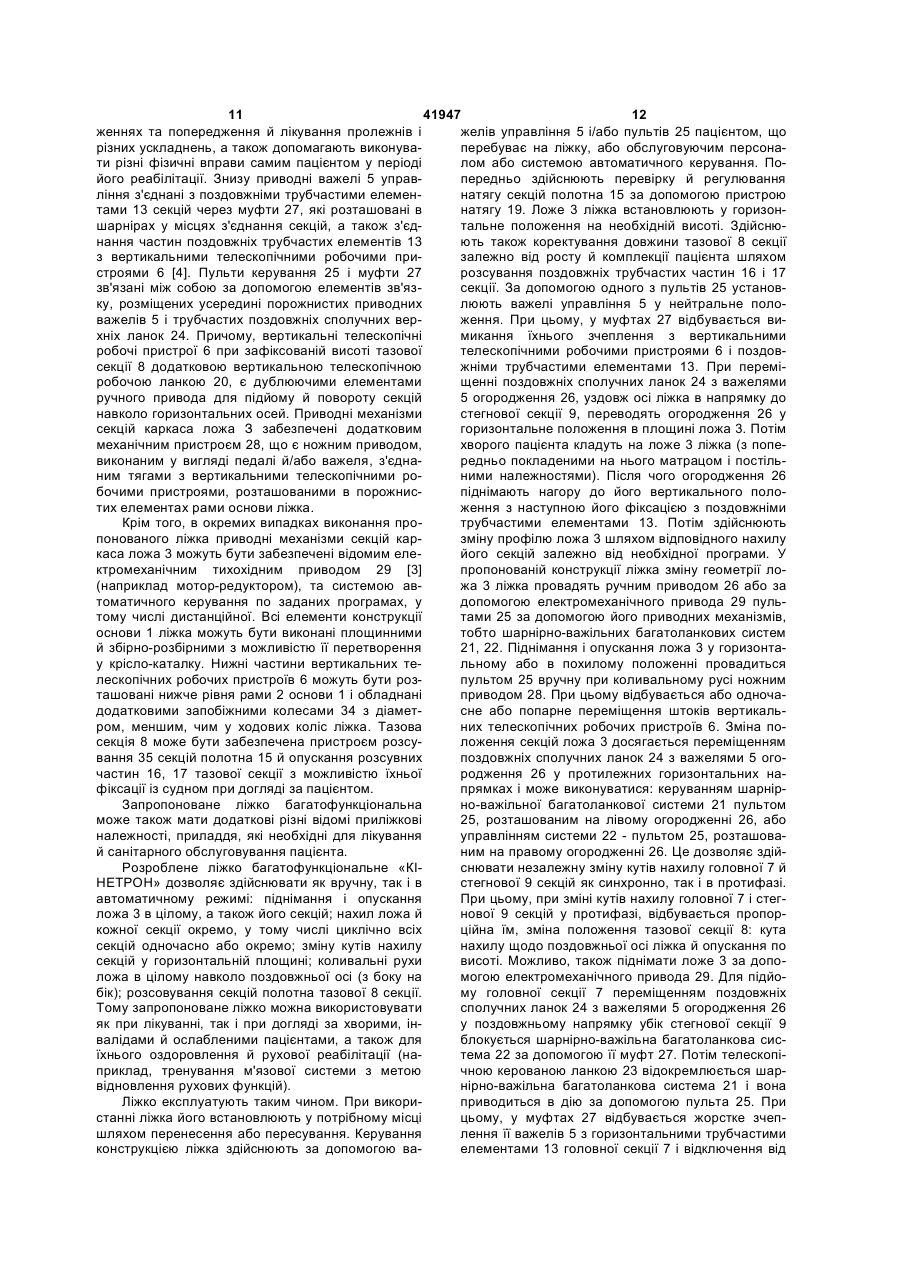

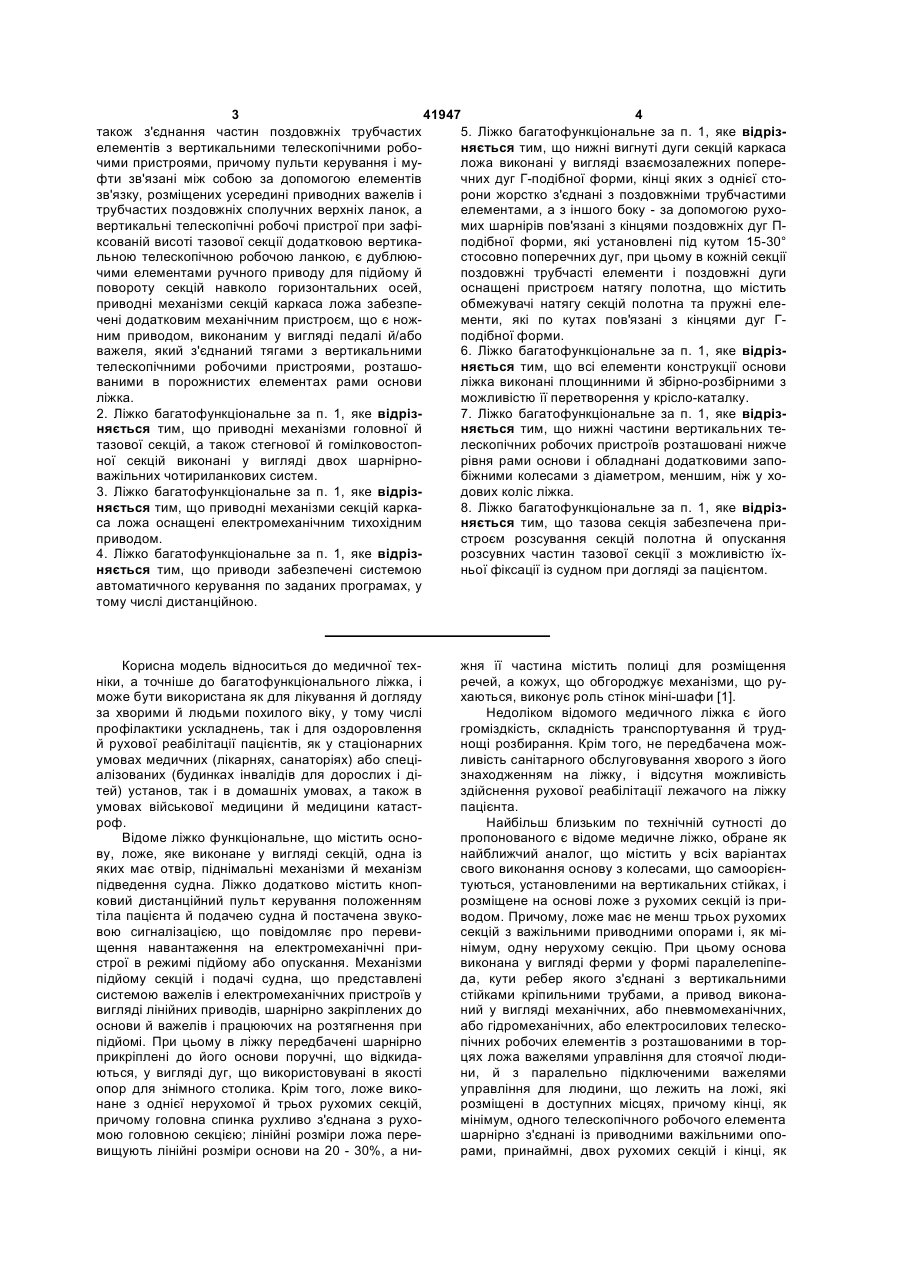

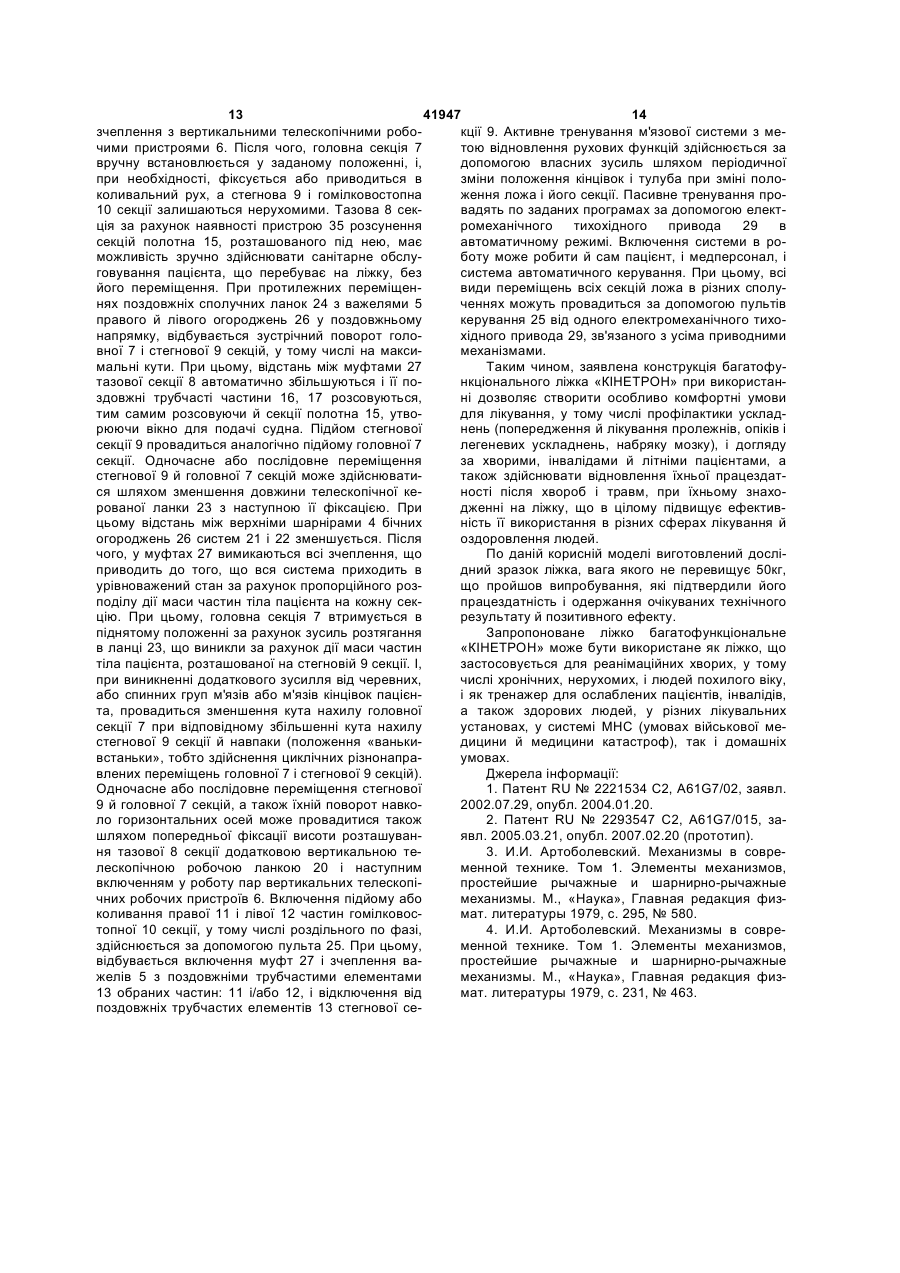

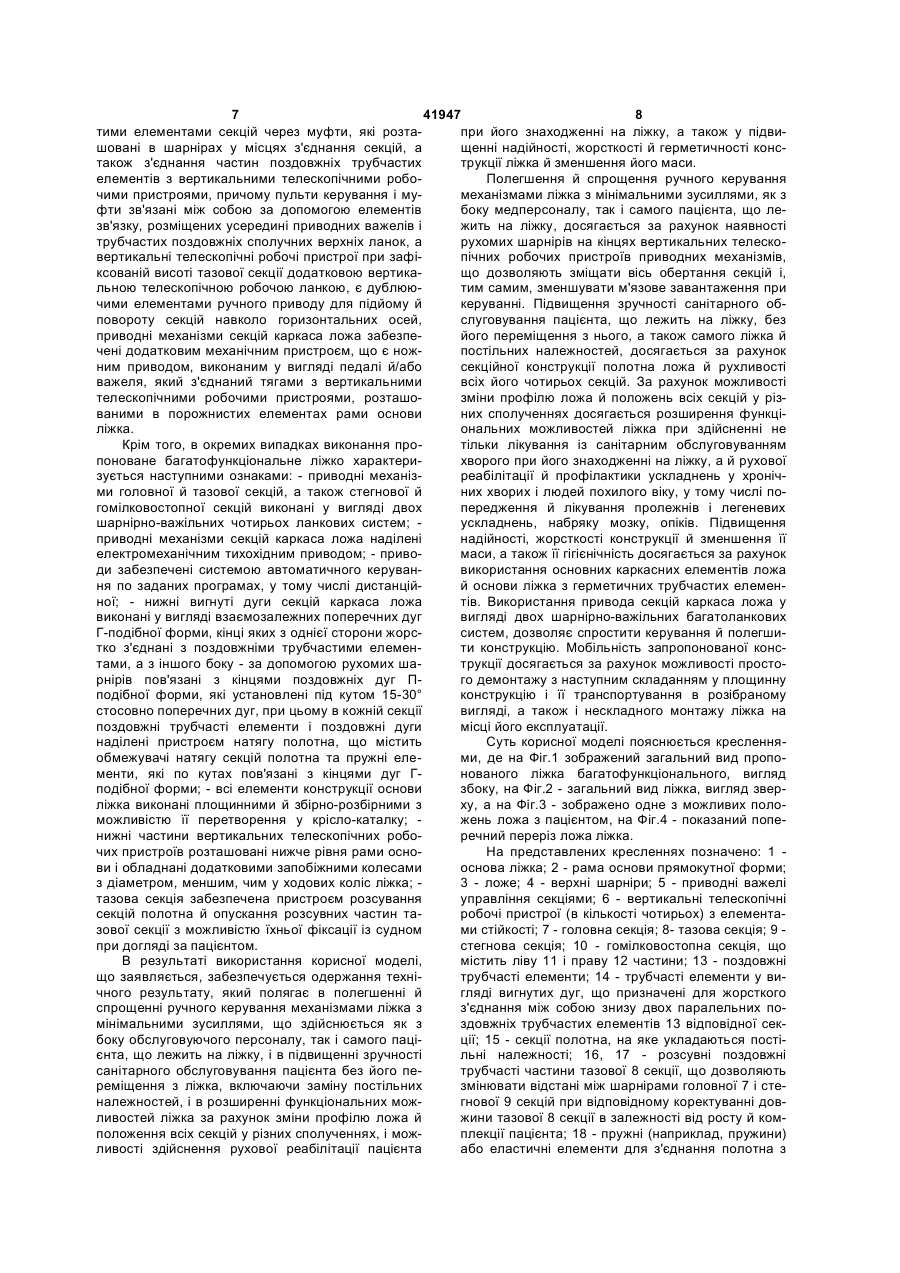

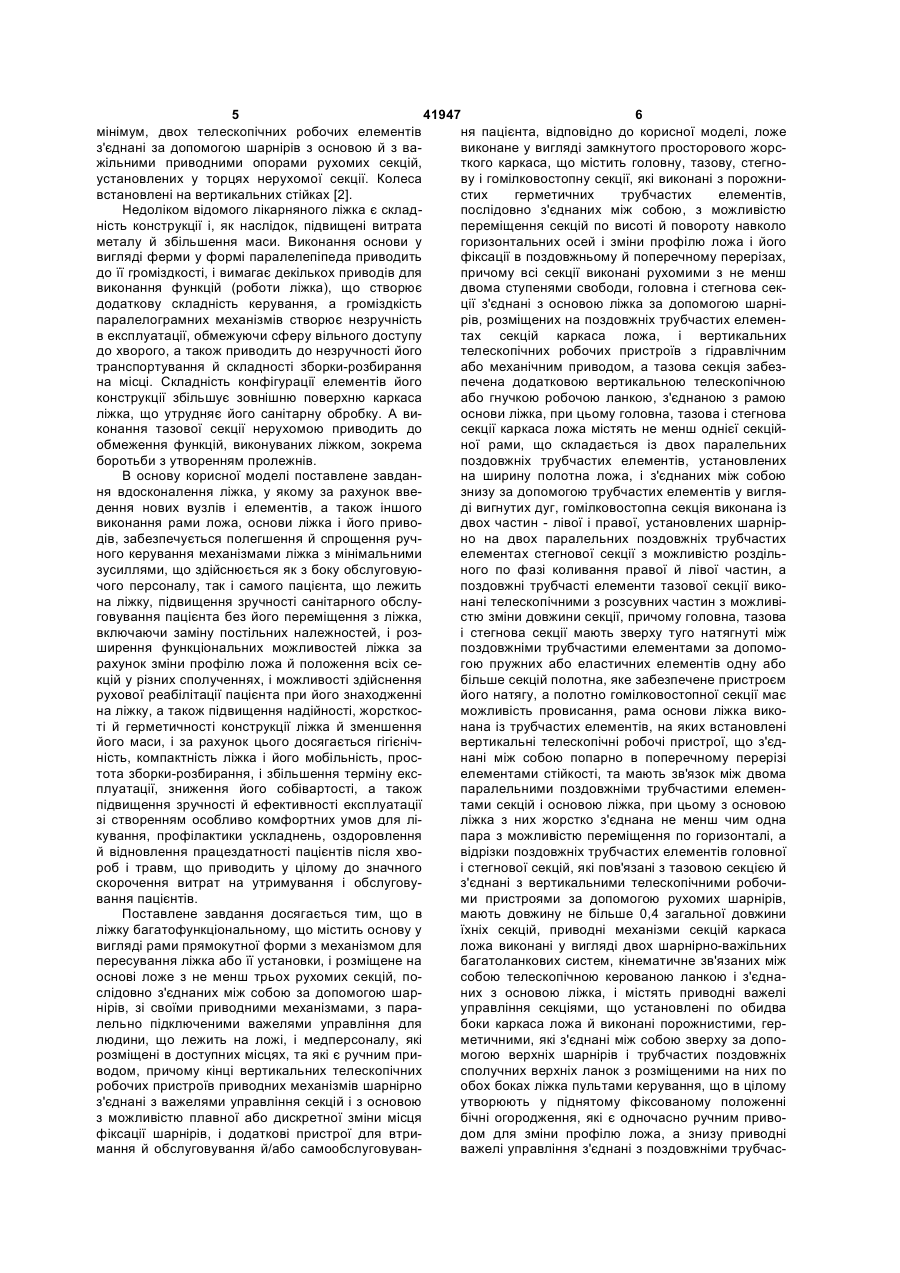

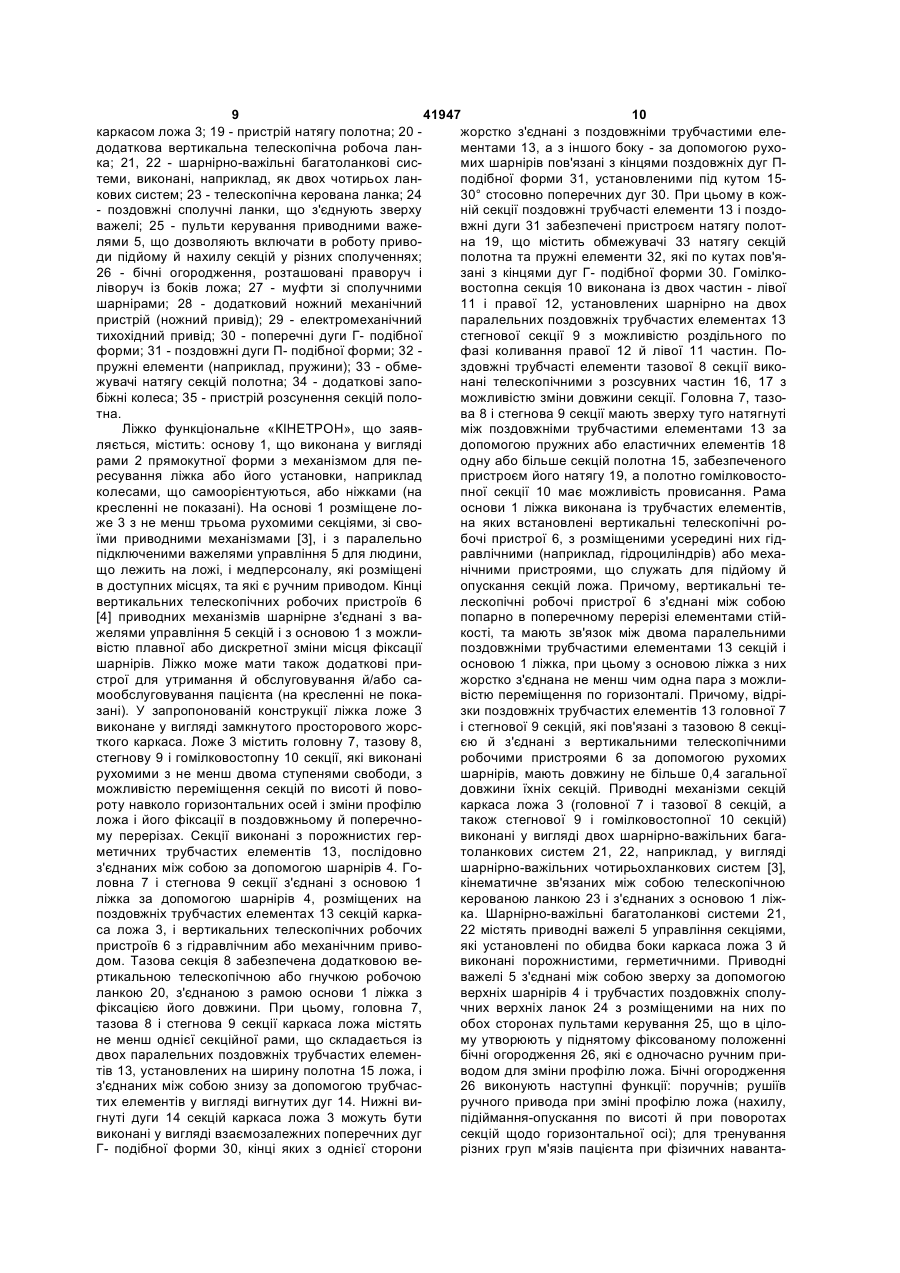

1. Ліжко багатофункціональне, що містить основу у вигляді рами прямокутної форми з механізмом для пересування ліжка або його установки, і розміщене на основі ложе з не менше трьох рухомих секцій, послідовно з'єднаних між собою за допомогою шарнірів, зі своїми приводними механізмами, з паралельно підключеними важелями управління для людини, що лежить на ложі, і медперсоналу, які розміщені в доступних місцях та які є ручним приводом, причому кінці вертикальних телескопічних робочих пристроїв приводних механізмів шарнірно з'єднані з важелями управління секцій і з основою з можливістю плавної або дискретної зміни місця фіксації шарнірів, і додаткові пристрої для втримання й обслуговування й/або самообслуговування пацієнта, яке відрізняється тим, що ложе виконане у вигляді замкнутого просторового жорсткого каркаса, що містить головну, тазову, стегнову і гомілковостопну секції, які виконані з порожнистих герметичних трубчастих елементів, послідовно з'єднаних між собою, з можливістю переміщення секцій по висоті й повороту навколо горизонтальних осей і зміни профілю ложа і його фіксації в поздовжньому й поперечному перерізах, причому всі секції виконані рухомими з не менш ніж двома ступенями свободи, головна і стегнова секції з'єднані з основою ліжка за допомогою шарнірів, розміщених на поздовжніх трубчастих елементах секцій каркаса ложа, і вертикальних телескопічних робочих пристроїв з гідравлічним або механічним приводом, а тазова секція оснащена додатковою вертикальною телескопічною або гнучкою робочою ланкою, з'єднаною з рамою основи ліжка, при цьому головна, тазова і стегнова секції каркаса ложа містять не менше однієї секційної рами, що складається із двох па 2 (19) 1 3 41947 4 також з'єднання частин поздовжніх трубчастих 5. Ліжко багатофункціональне за п. 1, яке відрізелементів з вертикальними телескопічними робоняється тим, що нижні вигнуті дуги секцій каркаса чими пристроями, причому пульти керування і муложа виконані у вигляді взаємозалежних поперефти зв'язані між собою за допомогою елементів чних дуг Г-подібної форми, кінці яких з однієї стозв'язку, розміщених усередині приводних важелів і рони жорстко з'єднані з поздовжніми трубчастими трубчастих поздовжніх сполучних верхніх ланок, а елементами, а з іншого боку - за допомогою руховертикальні телескопічні робочі пристрої при зафімих шарнірів пов'язані з кінцями поздовжніх дуг Пксованій висоті тазової секції додатковою вертикаподібної форми, які установлені під кутом 15-30° льною телескопічною робочою ланкою, є дублююстосовно поперечних дуг, при цьому в кожній секції чими елементами ручного приводу для підйому й поздовжні трубчасті елементи і поздовжні дуги повороту секцій навколо горизонтальних осей, оснащені пристроєм натягу полотна, що містить приводні механізми секцій каркаса ложа забезпеобмежувачі натягу секцій полотна та пружні елечені додатковим механічним пристроєм, що є ножменти, які по кутах пов'язані з кінцями дуг Гним приводом, виконаним у вигляді педалі й/або подібної форми. важеля, який з'єднаний тягами з вертикальними 6. Ліжко багатофункціональне за п. 1, яке відрізтелескопічними робочими пристроями, розташоняється тим, що всі елементи конструкції основи ваними в порожнистих елементах рами основи ліжка виконані площинними й збірно-розбірними з ліжка. можливістю її перетворення у крісло-каталку. 2. Ліжко багатофункціональне за п. 1, яке відріз7. Ліжко багатофункціональне за п. 1, яке відрізняється тим, що приводні механізми головної й няється тим, що нижні частини вертикальних тетазової секцій, а також стегнової й гомілковостоплескопічних робочих пристроїв розташовані нижче ної секцій виконані у вигляді двох шарнірнорівня рами основи і обладнані додатковими заповажільних чотириланкових систем. біжними колесами з діаметром, меншим, ніж у хо3. Ліжко багатофункціональне за п. 1, яке відріздових коліс ліжка. няється тим, що приводні механізми секцій карка8. Ліжко багатофункціональне за п. 1, яке відрізса ложа оснащені електромеханічним тихохідним няється тим, що тазова секція забезпечена приприводом. строєм розсування секцій полотна й опускання 4. Ліжко багатофункціональне за п. 1, яке відрізрозсувних частин тазової секції з можливістю їхняється тим, що приводи забезпечені системою ньої фіксації із судном при догляді за пацієнтом. автоматичного керування по заданих програмах, у тому числі дистанційною. Корисна модель відноситься до медичної техніки, а точніше до багатофункціонального ліжка, і може бути використана як для лікування й догляду за хворими й людьми похилого віку, у тому числі профілактики ускладнень, так і для оздоровлення й рухової реабілітації пацієнтів, як у стаціонарних умовах медичних (лікарнях, санаторіях) або спеціалізованих (будинках інвалідів для дорослих і дітей) установ, так і в домашніх умовах, а також в умовах військової медицини й медицини катастроф. Відоме ліжко функціональне, що містить основу, ложе, яке виконане у вигляді секцій, одна із яких має отвір, піднімальні механізми й механізм підведення судна. Ліжко додатково містить кнопковий дистанційний пульт керування положенням тіла пацієнта й подачею судна й постачена звуковою сигналізацією, що повідомляє про перевищення навантаження на електромеханічні пристрої в режимі підйому або опускання. Механізми підйому секцій і подачі судна, що представлені системою важелів і електромеханічних пристроїв у вигляді лінійних приводів, шарнірно закріплених до основи й важелів і працюючих на розтягнення при підйомі. При цьому в ліжку передбачені шарнірно прикріплені до його основи поручні, що відкидаються, у вигляді дуг, що використовувані в якості опор для знімного столика. Крім того, ложе виконане з однієї нерухомої й трьох рухомих секцій, причому головна спинка рухливо з'єднана з рухомою головною секцією; лінійні розміри ложа перевищують лінійні розміри основи на 20 - 30%, а ни жня її частина містить полиці для розміщення речей, а кожух, що обгороджує механізми, що рухаються, виконує роль стінок міні-шафи [1]. Недоліком відомого медичного ліжка є його громіздкість, складність транспортування й труднощі розбирання. Крім того, не передбачена можливість санітарного обслуговування хворого з його знаходженням на ліжку, і відсутня можливість здійснення рухової реабілітації лежачого на ліжку пацієнта. Найбільш близьким по технічній сутності до пропонованого є відоме медичне ліжко, обране як найближчий аналог, що містить у всіх варіантах свого виконання основу з колесами, що самоорієнтуються, установленими на вертикальних стійках, і розміщене на основі ложе з рухомих секцій із приводом. Причому, ложе має не менш трьох рухомих секцій з важільними приводними опорами і, як мінімум, одну нерухому секцію. При цьому основа виконана у вигляді ферми у формі паралелепіпеда, кути ребер якого з'єднані з вертикальними стійками кріпильними трубами, а привод виконаний у вигляді механічних, або пневмомеханічних, або гідромеханічних, або електросилових телескопічних робочих елементів з розташованими в торцях ложа важелями управління для стоячої людини, й з паралельно підключеними важелями управління для людини, що лежить на ложі, які розміщені в доступних місцях, причому кінці, як мінімум, одного телескопічного робочого елемента шарнірно з'єднані із приводними важільними опорами, принаймні, двох рухомих секцій і кінці, як 5 41947 6 мінімум, двох телескопічних робочих елементів ня пацієнта, відповідно до корисної моделі, ложе з'єднані за допомогою шарнірів з основою й з вавиконане у вигляді замкнутого просторового жорсжільними приводними опорами рухомих секцій, ткого каркаса, що містить головну, тазову, стегноустановлених у торцях нерухомої секції. Колеса ву і гомілковостопну секції, які виконані з порожнивстановлені на вертикальних стійках [2]. стих герметичних трубчастих елементів, Недоліком відомого лікарняного ліжка є складпослідовно з'єднаних між собою, з можливістю ність конструкції і, як наслідок, підвищені витрата переміщення секцій по висоті й повороту навколо металу й збільшення маси. Виконання основи у горизонтальних осей і зміни профілю ложа і його вигляді ферми у формі паралелепіпеда приводить фіксації в поздовжньому й поперечному перерізах, до її громіздкості, і вимагає декількох приводів для причому всі секції виконані рухомими з не менш виконання функцій (роботи ліжка), що створює двома ступенями свободи, головна і стегнова секдодаткову складність керування, а громіздкість ції з'єднані з основою ліжка за допомогою шарніпаралелограмних механізмів створює незручність рів, розміщених на поздовжніх трубчастих елеменв експлуатації, обмежуючи сферу вільного доступу тах секцій каркаса ложа, і вертикальних до хворого, а також приводить до незручності його телескопічних робочих пристроїв з гідравлічним транспортування й складності зборки-розбирання або механічним приводом, а тазова секція забезна місці. Складність конфігурації елементів його печена додатковою вертикальною телескопічною конструкції збільшує зовнішню поверхню каркаса або гнучкою робочою ланкою, з'єднаною з рамою ліжка, що утрудняє його санітарну обробку. А виоснови ліжка, при цьому головна, тазова і стегнова конання тазової секції нерухомою приводить до секції каркаса ложа містять не менш однієї секційобмеження функцій, виконуваних ліжком, зокрема ної рами, що складається із двох паралельних боротьби з утворенням пролежнів. поздовжніх трубчастих елементів, установлених В основу корисної моделі поставлене завданна ширину полотна ложа, і з'єднаних між собою ня вдосконалення ліжка, у якому за рахунок ввезнизу за допомогою трубчастих елементів у виглядення нових вузлів і елементів, а також іншого ді вигнутих дуг, гомілковостопна секція виконана із виконання рами ложа, основи ліжка і його приводвох частин - лівої і правої, установлених шарнірдів, забезпечується полегшення й спрощення ручно на двох паралельних поздовжніх трубчастих ного керування механізмами ліжка з мінімальними елементах стегнової секції з можливістю роздільзусиллями, що здійснюється як з боку обслуговуюного по фазі коливання правої й лівої частин, а чого персоналу, так і самого пацієнта, що лежить поздовжні трубчасті елементи тазової секції викона ліжку, підвищення зручності санітарного обслунані телескопічними з розсувних частин з можливіговування пацієнта без його переміщення з ліжка, стю зміни довжини секції, причому головна, тазова включаючи заміну постільних належностей, і розі стегнова секції мають зверху туго натягнуті між ширення функціональних можливостей ліжка за поздовжніми трубчастими елементами за допоморахунок зміни профілю ложа й положення всіх сегою пружних або еластичних елементів одну або кцій у різних сполученнях, і можливості здійснення більше секцій полотна, яке забезпечене пристроєм рухової реабілітації пацієнта при його знаходженні його натягу, а полотно гомілковостопної секції має на ліжку, а також підвищення надійності, жорсткосможливість провисання, рама основи ліжка викоті й герметичності конструкції ліжка й зменшення нана із трубчастих елементів, на яких встановлені його маси, і за рахунок цього досягається гігієнічвертикальні телескопічні робочі пристрої, що з'єдність, компактність ліжка і його мобільність, проснані між собою попарно в поперечному перерізі тота зборки-розбирання, і збільшення терміну екселементами стійкості, та мають зв'язок між двома плуатації, зниження його собівартості, а також паралельними поздовжніми трубчастими елеменпідвищення зручності й ефективності експлуатації тами секцій і основою ліжка, при цьому з основою зі створенням особливо комфортних умов для ліліжка з них жорстко з'єднана не менш чим одна кування, профілактики ускладнень, оздоровлення пара з можливістю переміщення по горизонталі, а й відновлення працездатності пацієнтів після хвовідрізки поздовжніх трубчастих елементів головної роб і травм, що приводить у цілому до значного і стегнової секцій, які пов'язані з тазовою секцією й скорочення витрат на утримування і обслуговуз'єднані з вертикальними телескопічними робочивання пацієнтів. ми пристроями за допомогою рухомих шарнірів, Поставлене завдання досягається тим, що в мають довжину не більше 0,4 загальної довжини ліжку багатофункціональному, що містить основу у їхніх секцій, приводні механізми секцій каркаса вигляді рами прямокутної форми з механізмом для ложа виконані у вигляді двох шарнірно-важільних пересування ліжка або її установки, і розміщене на багатоланкових систем, кінематичне зв'язаних між основі ложе з не менш трьох рухомих секцій, пособою телескопічною керованою ланкою і з'єднаслідовно з'єднаних між собою за допомогою шарних з основою ліжка, і містять приводні важелі нірів, зі своїми приводними механізмами, з парауправління секціями, що установлені по обидва лельно підключеними важелями управління для боки каркаса ложа й виконані порожнистими, герлюдини, що лежить на ложі, і медперсоналу, які метичними, які з'єднані між собою зверху за допорозміщені в доступних місцях, та які є ручним примогою верхніх шарнірів і трубчастих поздовжніх водом, причому кінці вертикальних телескопічних сполучних верхніх ланок з розміщеними на них по робочих пристроїв приводних механізмів шарнірно обох боках ліжка пультами керування, що в цілому з'єднані з важелями управління секцій і з основою утворюють у піднятому фіксованому положенні з можливістю плавної або дискретної зміни місця бічні огородження, які є одночасно ручним привофіксації шарнірів, і додаткові пристрої для втридом длязміни профілю ложа, а знизу приводні мання й обслуговування й/або самообслуговуванважелі управління з'єднані з поздовжніми трубчас 7 41947 8 тими елементами секцій через муфти, які розтапри його знаходженні на ліжку, а також у підвишовані в шарнірах у місцях з'єднання секцій, а щенні надійності, жорсткості й герметичності констакож з'єднання частин поздовжніх трубчастих трукції ліжка й зменшення його маси. елементів з вертикальними телескопічними робоПолегшення й спрощення ручного керування чими пристроями, причому пульти керування і мумеханізмами ліжка з мінімальними зусиллями, як з фти зв'язані між собою за допомогою елементів боку медперсоналу, так і самого пацієнта, що лезв'язку, розміщених усередині приводних важелів і жить на ліжку, досягається за рахунок наявності трубчастих поздовжніх сполучних верхніх ланок, а рухомих шарнірів на кінцях вертикальних телесковертикальні телескопічні робочі пристрої при зафіпічних робочих пристроїв приводних механізмів, ксованій висоті тазової секції додатковою вертикащо дозволяють зміщати вісь обертання секцій і, льною телескопічною робочою ланкою, є дублюютим самим, зменшувати м'язове завантаження при чими елементами ручного приводу для підйому й керуванні. Підвищення зручності санітарного обповороту секцій навколо горизонтальних осей, слуговування пацієнта, що лежить на ліжку, без приводні механізми секцій каркаса ложа забезпейого переміщення з нього, а також самого ліжка й чені додатковим механічним пристроєм, що є ножпостільних належностей, досягається за рахунок ним приводом, виконаним у вигляді педалі й/або секційної конструкції полотна ложа й рухливості важеля, який з'єднаний тягами з вертикальними всіх його чотирьох секцій. За рахунок можливості телескопічними робочими пристроями, розташозміни профілю ложа й положень всіх секцій у різваними в порожнистих елементах рами основи них сполученнях досягається розширення функціліжка. ональних можливостей ліжка при здійсненні не Крім того, в окремих випадках виконання протільки лікування із санітарним обслуговуванням поноване багатофункціональне ліжко характерихворого при його знаходженні на ліжку, а й рухової зується наступними ознаками: - приводні механізреабілітації й профілактики ускладнень у хронічми головної й тазової секцій, а також стегнової й них хворих і людей похилого віку, у тому числі погомілковостопної секцій виконані у вигляді двох передження й лікування пролежнів і легеневих шарнірно-важільних чотирьох ланкових систем; ускладнень, набряку мозку, опіків. Підвищення приводні механізми секцій каркаса ложа наділені надійності, жорсткості конструкції й зменшення її електромеханічним тихохідним приводом; - привомаси, а також її гігієнічність досягається за рахунок ди забезпечені системою автоматичного керуванвикористання основних каркасних елементів ложа ня по заданих програмах, у тому числі дистанційй основи ліжка з герметичних трубчастих елеменної; - нижні вигнуті дуги секцій каркаса ложа тів. Використання привода секцій каркаса ложа у виконані у вигляді взаємозалежних поперечних дуг вигляді двох шарнірно-важільних багатоланкових Г-подібної форми, кінці яких з однієї сторони жорссистем, дозволяє спростити керування й полегшитко з'єднані з поздовжніми трубчастими елементи конструкцію. Мобільність запропонованої констами, а з іншого боку - за допомогою рухомих шатрукції досягається за рахунок можливості просторнірів пов'язані з кінцями поздовжніх дуг Пго демонтажу з наступним складанням у площинну подібної форми, які установлені під кутом 15-30° конструкцію і її транспортування в розібраному стосовно поперечних дуг, при цьому в кожній секції вигляді, а також і нескладного монтажу ліжка на поздовжні трубчасті елементи і поздовжні дуги місці його експлуатації. наділені пристроєм натягу полотна, що містить Суть корисної моделі пояснюється кресленняобмежувачі натягу секцій полотна та пружні елеми, де на Фіг.1 зображений загальний вид пропоменти, які по кутах пов'язані з кінцями дуг Гнованого ліжка багатофункціонального, вигляд подібної форми; - всі елементи конструкції основи збоку, на Фіг.2 - загальний вид ліжка, вигляд зверліжка виконані площинними й збірно-розбірними з ху, а на Фіг.3 - зображено одне з можливих поломожливістю її перетворення у крісло-каталку; жень ложа з пацієнтом, на Фіг.4 - показаний попенижні частини вертикальних телескопічних роборечний переріз ложа ліжка. чих пристроїв розташовані нижче рівня рами осноНа представлених кресленнях позначено: 1 ви і обладнані додатковими запобіжними колесами основа ліжка; 2 - рама основи прямокутної форми; з діаметром, меншим, чим у ходових коліс ліжка; 3 - ложе; 4 - верхні шарніри; 5 - приводні важелі тазова секція забезпечена пристроєм розсування управління секціями; 6 - вертикальні телескопічні секцій полотна й опускання розсувних частин таробочі пристрої (в кількості чотирьох) з елементазової секції з можливістю їхньої фіксації із судном ми стійкості; 7 - головна секція; 8- тазова секція; 9 при догляді за пацієнтом. стегнова секція; 10 - гомілковостопна секція, що В результаті використання корисної моделі, містить ліву 11 і праву 12 частини; 13 - поздовжні що заявляється, забезпечується одержання технітрубчасті елементи; 14 - трубчасті елементи у вичного результату, який полягає в полегшенні й гляді вигнутих дуг, що призначені для жорсткого спрощенні ручного керування механізмами ліжка з з'єднання між собою знизу двох паралельних помінімальними зусиллями, що здійснюється як з здовжніх трубчастих елементів 13 відповідної секбоку обслуговуючого персоналу, так і самого паціції; 15 - секції полотна, на яке укладаються постієнта, що лежить на ліжку, і в підвищенні зручності льні належності; 16, 17 - розсувні поздовжні санітарного обслуговування пацієнта без його петрубчасті частини тазової 8 секції, що дозволяють реміщення з ліжка, включаючи заміну постільних змінювати відстані між шарнірами головної 7 і стеналежностей, і в розширенні функціональних можгнової 9 секцій при відповідному коректуванні довливостей ліжка за рахунок зміни профілю ложа й жини тазової 8 секції в залежності від росту й комположення всіх секцій у різних сполученнях, і можплекції пацієнта; 18 - пружні (наприклад, пружини) ливості здійснення рухової реабілітації пацієнта або еластичні елементи для з'єднання полотна з 9 41947 10 каркасом ложа 3; 19 - пристрій натягу полотна; 20 жорстко з'єднані з поздовжніми трубчастими еледодаткова вертикальна телескопічна робоча ланментами 13, а з іншого боку - за допомогою рухока; 21, 22 - шарнірно-важільні багатоланкові сисмих шарнірів пов'язані з кінцями поздовжніх дуг Птеми, виконані, наприклад, як двох чотирьох ланподібної форми 31, установленими під кутом 15кових систем; 23 - телескопічна керована ланка; 24 30° стосовно поперечних дуг 30. При цьому в кож- поздовжні сполучні ланки, що з'єднують зверху ній секції поздовжні трубчасті елементи 13 і поздоважелі; 25 - пульти керування приводними важевжні дуги 31 забезпечені пристроєм натягу полотлями 5, що дозволяють включати в роботу привона 19, що містить обмежувачі 33 натягу секцій ди підйому й нахилу секцій у різних сполученнях; полотна та пружні елементи 32, які по кутах пов'я26 - бічні огородження, розташовані праворуч і зані з кінцями дуг Г- подібної форми 30. Гомілколіворуч із боків ложа; 27 - муфти зі сполучними востопна секція 10 виконана із двох частин - лівої шарнірами; 28 - додатковий ножний механічний 11 і правої 12, установлених шарнірно на двох пристрій (ножний привід); 29 - електромеханічний паралельних поздовжніх трубчастих елементах 13 тихохідний привід; 30 - поперечні дуги Г- подібної стегнової секції 9 з можливістю роздільного по форми; 31 - поздовжні дуги П- подібної форми; 32 фазі коливання правої 12 й лівої 11 частин. Попружні елементи (наприклад, пружини); 33 - обмездовжні трубчасті елементи тазової 8 секції викожувачі натягу секцій полотна; 34 - додаткові запонані телескопічними з розсувних частин 16, 17 з біжні колеса; 35 - пристрій розсунення секцій поломожливістю зміни довжини секції. Головна 7, тазотна. ва 8 і стегнова 9 секції мають зверху туго натягнуті Ліжко функціональне «КІНЕТРОН», що заявміж поздовжніми трубчастими елементами 13 за ляється, містить: основу 1, що виконана у вигляді допомогою пружних або еластичних елементів 18 рами 2 прямокутної форми з механізмом для пеодну або більше секцій полотна 15, забезпеченого ресування ліжка або його установки, наприклад пристроєм його натягу 19, а полотно гомілковостоколесами, що самоорієнтуються, або ніжками (на пної секції 10 має можливість провисання. Рама кресленні не показані). На основі 1 розміщене лооснови 1 ліжка виконана із трубчастих елементів, же 3 з не менш трьома рухомими секціями, зі свона яких встановлені вертикальні телескопічні роїми приводними механізмами [3], і з паралельно бочі пристрої 6, з розміщеними усередині них гідпідключеними важелями управління 5 для людини, равлічними (наприклад, гідроциліндрів) або мехащо лежить на ложі, і медперсоналу, які розміщені нічними пристроями, що служать для підйому й в доступних місцях, та які є ручним приводом. Кінці опускання секцій ложа. Причому, вертикальні тевертикальних телескопічних робочих пристроїв 6 лескопічні робочі пристрої 6 з'єднані між собою [4] приводних механізмів шарнірне з'єднані з вапопарно в поперечному перерізі елементами стійжелями управління 5 секцій і з основою 1 з можликості, та мають зв'язок між двома паралельними вістю плавної або дискретної зміни місця фіксації поздовжніми трубчастими елементами 13 секцій і шарнірів. Ліжко може мати також додаткові приосновою 1 ліжка, при цьому з основою ліжка з них строї для утримання й обслуговування й/або сажорстко з'єднана не менш чим одна пара з можлимообслуговування пацієнта (на кресленні не покавістю переміщення по горизонталі. Причому, відрізані). У запропонованій конструкції ліжка ложе 3 зки поздовжніх трубчастих елементів 13 головної 7 виконане у вигляді замкнутого просторового жорсі стегнової 9 секцій, які пов'язані з тазовою 8 секціткого каркаса. Ложе 3 містить головну 7, тазову 8, єю й з'єднані з вертикальними телескопічними стегнову 9 і гомілковостопну 10 секції, які виконані робочими пристроями 6 за допомогою рухомих рухомими з не менш двома ступенями свободи, з шарнірів, мають довжину не більше 0,4 загальної можливістю переміщення секцій по висоті й поводовжини їхніх секцій. Приводні механізми секцій роту навколо горизонтальних осей і зміни профілю каркаса ложа 3 (головної 7 і тазової 8 секцій, а ложа і його фіксації в поздовжньому й поперечнотакож стегнової 9 і гомілковостопної 10 секцій) му перерізах. Секції виконані з порожнистих гервиконані у вигляді двох шарнірно-важільних багаметичних трубчастих елементів 13, послідовно толанкових систем 21, 22, наприклад, у вигляді з'єднаних між собою за допомогою шарнірів 4. Гошарнірно-важільних чотирьохланкових систем [3], ловна 7 і стегнова 9 секції з'єднані з основою 1 кінематичне зв'язаних між собою телескопічною ліжка за допомогою шарнірів 4, розміщених на керованою ланкою 23 і з'єднаних з основою 1 ліжпоздовжніх трубчастих елементах 13 секцій каркака. Шарнірно-важільні багатоланкові системи 21, са ложа 3, і вертикальних телескопічних робочих 22 містять приводні важелі 5 управління секціями, пристроїв 6 з гідравлічним або механічним привоякі установлені по обидва боки каркаса ложа 3 й дом. Тазова секція 8 забезпечена додатковою вевиконані порожнистими, герметичними. Приводні ртикальною телескопічною або гнучкою робочою важелі 5 з'єднані між собою зверху за допомогою ланкою 20, з'єднаною з рамою основи 1 ліжка з верхніх шарнірів 4 і трубчастих поздовжніх сполуфіксацією його довжини. При цьому, головна 7, чних верхніх ланок 24 з розміщеними на них по тазова 8 і стегнова 9 секції каркаса ложа містять обох сторонах пультами керування 25, що в цілоне менш однієї секційної рами, що складається із му утворюють у піднятому фіксованому положенні двох паралельних поздовжніх трубчастих елеменбічні огородження 26, які є одночасно ручним притів 13, установлених на ширину полотна 15 ложа, і водом для зміни профілю ложа. Бічні огородження з'єднаних між собою знизу за допомогою трубчас26 виконують наступні функції: поручнів; рушіїв тих елементів у вигляді вигнутих дуг 14. Нижні виручного привода при зміні профілю ложа (нахилу, гнуті дуги 14 секцій каркаса ложа 3 можуть бути підіймання-опускання по висоті й при поворотах виконані у вигляді взаємозалежних поперечних дуг секцій щодо горизонтальної осі); для тренування Г- подібної форми 30, кінці яких з однієї сторони різних груп м'язів пацієнта при фізичних наванта 11 41947 12 женнях та попередження й лікування пролежнів і желів управління 5 і/або пультів 25 пацієнтом, що різних ускладнень, а також допомагають виконуваперебуває на ліжку, або обслуговуючим персонати різні фізичні вправи самим пацієнтом у періоді лом або системою автоматичного керування. Пойого реабілітації. Знизу приводні важелі 5 управпередньо здійснюють перевірку й регулювання ління з'єднані з поздовжніми трубчастими елеменнатягу секцій полотна 15 за допомогою пристрою тами 13 секцій через муфти 27, які розташовані в натягу 19. Ложе 3 ліжка встановлюють у горизоншарнірах у місцях з'єднання секцій, а також з'єдтальне положення на необхідній висоті. Здійснюнання частин поздовжніх трубчастих елементів 13 ють також коректування довжини тазової 8 секції з вертикальними телескопічними робочими призалежно від росту й комплекції пацієнта шляхом строями 6 [4]. Пульти керування 25 і муфти 27 розсування поздовжніх трубчастих частин 16 і 17 зв'язані між собою за допомогою елементів зв'язсекції. За допомогою одного з пультів 25 установку, розміщених усередині порожнистих приводних люють важелі управління 5 у нейтральне половажелів 5 і трубчастих поздовжніх сполучних верження. При цьому, у муфтах 27 відбувається вихніх ланок 24. Причому, вертикальні телескопічні микання їхнього зчеплення з вертикальними робочі пристрої 6 при зафіксованій висоті тазової телескопічними робочими пристроями 6 і поздовсекції 8 додатковою вертикальною телескопічною жніми трубчастими елементами 13. При переміробочою ланкою 20, є дублюючими елементами щенні поздовжніх сполучних ланок 24 з важелями ручного привода для підйому й повороту секцій 5 огородження 26, уздовж осі ліжка в напрямку до навколо горизонтальних осей. Приводні механізми стегнової секції 9, переводять огородження 26 у секцій каркаса ложа З забезпечені додатковим горизонтальне положення в площині ложа 3. Потім механічним пристроєм 28, що є ножним приводом, хворого пацієнта кладуть на ложе 3 ліжка (з попевиконаним у вигляді педалі й/або важеля, з'єднаредньо покладеними на нього матрацом і постільним тягами з вертикальними телескопічними роними належностями). Після чого огородження 26 бочими пристроями, розташованими в порожниспіднімають нагору до його вертикального полотих елементах рами основи ліжка. ження з наступною його фіксацією з поздовжніми Крім того, в окремих випадках виконання протрубчастими елементами 13. Потім здійснюють понованого ліжка приводні механізми секцій карзміну профілю ложа 3 шляхом відповідного нахилу каса ложа 3 можуть бути забезпечені відомим елейого секцій залежно від необхідної програми. У ктромеханічним тихохідним приводом 29 [3] пропонованій конструкції ліжка зміну геометрії ло(наприклад мотор-редуктором), та системою авжа 3 ліжка провадять ручним приводом 26 або за томатичного керування по заданих програмах, у допомогою електромеханічного привода 29 пультому числі дистанційної. Всі елементи конструкції тами 25 за допомогою його приводних механізмів, основи 1 ліжка можуть бути виконані площинними тобто шарнірно-важільних багатоланкових систем й збірно-розбірними з можливістю її перетворення 21, 22. Піднімання і опускання ложа 3 у горизонтау крісло-каталку. Нижні частини вертикальних тельному або в похилому положенні провадиться лескопічних робочих пристроїв 6 можуть бути розпультом 25 вручну при коливальному русі ножним ташовані нижче рівня рами 2 основи 1 і обладнані приводом 28. При цьому відбувається або одночадодатковими запобіжними колесами 34 з діаметсне або попарне переміщення штоків вертикальром, меншим, чим у ходових коліс ліжка. Тазова них телескопічних робочих пристроїв 6. Зміна посекція 8 може бути забезпечена пристроєм розсуложення секцій ложа 3 досягається переміщенням вання 35 секцій полотна 15 й опускання розсувних поздовжніх сполучних ланок 24 з важелями 5 огочастин 16, 17 тазової секції з можливістю їхньої родження 26 у протилежних горизонтальних нафіксації із судном при догляді за пацієнтом. прямках і може виконуватися: керуванням шарнірЗапропоноване ліжко багатофункціональна но-важільної багатоланкової системи 21 пультом може також мати додаткові різні відомі приліжкові 25, розташованим на лівому огородженні 26, або належності, приладдя, які необхідні для лікування управлінням системи 22 - пультом 25, розташовай санітарного обслуговування пацієнта. ним на правому огородженні 26. Це дозволяє здійРозроблене ліжко багатофункціональне «КІснювати незалежну зміну кутів нахилу головної 7 й НЕТРОН» дозволяє здійснювати як вручну, так і в стегнової 9 секцій як синхронно, так і в протифазі. автоматичному режимі: піднімання і опускання При цьому, при зміні кутів нахилу головної 7 і стегложа 3 в цілому, а також його секцій; нахил ложа й нової 9 секцій у протифазі, відбувається пропоркожної секції окремо, у тому числі циклічно всіх ційна їм, зміна положення тазової секції 8: кута секцій одночасно або окремо; зміну кутів нахилу нахилу щодо поздовжньої осі ліжка й опускання по секцій у горизонтальній площині; коливальні рухи висоті. Можливо, також піднімати ложе 3 за доположа в цілому навколо поздовжньої осі (з боку на могою електромеханічного привода 29. Для підйобік); розсовування секцій полотна тазової 8 секції. му головної секції 7 переміщенням поздовжніх Тому запропоноване ліжко можна використовувати сполучних ланок 24 з важелями 5 огородження 26 як при лікуванні, так і при догляді за хворими, іну поздовжньому напрямку убік стегнової секції 9 валідами й ослабленими пацієнтами, а також для блокується шарнірно-важільна багатоланкова сисїхнього оздоровлення й рухової реабілітації (натема 22 за допомогою її муфт 27. Потім телескопіприклад, тренування м'язової системи з метою чною керованою ланкою 23 відокремлюється шарвідновлення рухових функцій). нірно-важільна багатоланкова система 21 і вона Ліжко експлуатують таким чином. При викориприводиться в дію за допомогою пульта 25. При станні ліжка його встановлюють у потрібному місці цьому, у муфтах 27 відбувається жорстке зчепшляхом перенесення або пересування. Керування лення її важелів 5 з горизонтальними трубчастими конструкцією ліжка здійснюють за допомогою ваелементами 13 головної секції 7 і відключення від 13 41947 14 зчеплення з вертикальними телескопічними робокції 9. Активне тренування м'язової системи з мечими пристроями 6. Після чого, головна секція 7 тою відновлення рухових функцій здійснюється за вручну встановлюється у заданому положенні, і, допомогою власних зусиль шляхом періодичної при необхідності, фіксується або приводиться в зміни положення кінцівок і тулуба при зміні полоколивальний рух, а стегнова 9 і гомілковостопна ження ложа і його секції. Пасивне тренування про10 секції залишаються нерухомими. Тазова 8 секвадять по заданих програмах за допомогою електція за рахунок наявності пристрою 35 розсунення ромеханічного тихохідного привода 29 в секцій полотна 15, розташованого під нею, має автоматичному режимі. Включення системи в роможливість зручно здійснювати санітарне обслуботу може робити й сам пацієнт, і медперсонал, і говування пацієнта, що перебуває на ліжку, без система автоматичного керування. При цьому, всі його переміщення. При протилежних переміщенвиди переміщень всіх секцій ложа в різних сполунях поздовжніх сполучних ланок 24 з важелями 5 ченнях можуть провадиться за допомогою пультів правого й лівого огороджень 26 у поздовжньому керування 25 від одного електромеханічного тихонапрямку, відбувається зустрічний поворот голохідного привода 29, зв'язаного з усіма приводними вної 7 і стегнової 9 секцій, у тому числі на максимеханізмами. мальні кути. При цьому, відстань між муфтами 27 Таким чином, заявлена конструкція багатофутазової секції 8 автоматично збільшуються і її понкціонального ліжка «КІНЕТРОН» при використанздовжні трубчасті частини 16, 17 розсовуються, ні дозволяє створити особливо комфортні умови тим самим розсовуючи й секції полотна 15, утводля лікування, у тому числі профілактики ускладрюючи вікно для подачі судна. Підйом стегнової нень (попередження й лікування пролежнів, опіків і секції 9 провадиться аналогічно підйому головної 7 легеневих ускладнень, набряку мозку), і догляду секції. Одночасне або послідовне переміщення за хворими, інвалідами й літніми пацієнтами, а стегнової 9 й головної 7 секцій може здійснюватитакож здійснювати відновлення їхньої працездатся шляхом зменшення довжини телескопічної кеності після хвороб і травм, при їхньому знахорованої ланки 23 з наступною її фіксацією. При дженні на ліжку, що в цілому підвищує ефективцьому відстань між верхніми шарнірами 4 бічних ність її використання в різних сферах лікування й огороджень 26 систем 21 і 22 зменшується. Після оздоровлення людей. чого, у муфтах 27 вимикаються всі зчеплення, що По даній корисній моделі виготовлений досліприводить до того, що вся система приходить в дний зразок ліжка, вага якого не перевищує 50кг, урівноважений стан за рахунок пропорційного розщо пройшов випробування, які підтвердили його поділу дії маси частин тіла пацієнта на кожну секпрацездатність і одержання очікуваних технічного цію. При цьому, головна секція 7 втримується в результату й позитивного ефекту. піднятому положенні за рахунок зусиль розтягання Запропоноване ліжко багатофункціональне в ланці 23, що виникли за рахунок дії маси частин «КІНЕТРОН» може бути використане як ліжко, що тіла пацієнта, розташованої на стегновій 9 секції. І, застосовується для реанімаційних хворих, у тому при виникненні додаткового зусилля від черевних, числі хронічних, нерухомих, і людей похилого віку, або спинних груп м'язів або м'язів кінцівок пацієні як тренажер для ослаблених пацієнтів, інвалідів, та, провадиться зменшення кута нахилу головної а також здорових людей, у різних лікувальних секції 7 при відповідному збільшенні кута нахилу установах, у системі МНС (умовах військової местегнової 9 секції й навпаки (положення «ванькидицини й медицини катастроф), так і домашніх встаньки», тобто здійснення циклічних різнонапраумовах. влених переміщень головної 7 і стегнової 9 секцій). Джерела інформації: Одночасне або послідовне переміщення стегнової 1. Патент RU № 2221534 С2, A61G7/02, заявл. 9 й головної 7 секцій, а також їхній поворот навко2002.07.29, опубл. 2004.01.20. ло горизонтальних осей може провадитися також 2. Патент RU № 2293547 С2, A61G7/015, зашляхом попередньої фіксації висоти розташуванявл. 2005.03.21, опубл. 2007.02.20 (прототип). ня тазової 8 секції додатковою вертикальною те3. И.И. Артоболевский. Механизмы в соврелескопічною робочою ланкою 20 і наступним менной технике. Том 1. Элементы механизмов, включенням у роботу пар вертикальних телескопіпростейшие рычажные и шарнирно-рычажные чних робочих пристроїв 6. Включення підйому або механизмы. М., «Наука», Главная редакция физколивання правої 11 і лівої 12 частин гомілковосмат. литературы 1979, с. 295, № 580. топної 10 секції, у тому числі роздільного по фазі, 4. И.И. Артоболевский. Механизмы в соврездійснюється за допомогою пульта 25. При цьому, менной технике. Том 1. Элементы механизмов, відбувається включення муфт 27 і зчеплення вапростейшие рычажные и шарнирно-рычажные желів 5 з поздовжніми трубчастими елементами механизмы. М., «Наука», Главная редакция физ13 обраних частин: 11 і/або 12, і відключення від мат. литературы 1979, с. 231, № 463. поздовжніх трубчастих елементів 13 стегнової се 15 Комп’ютерна верстка М. Мацело 41947 Підписне 16 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
