Спосіб формування зосередженого заряду з окремих зарядів

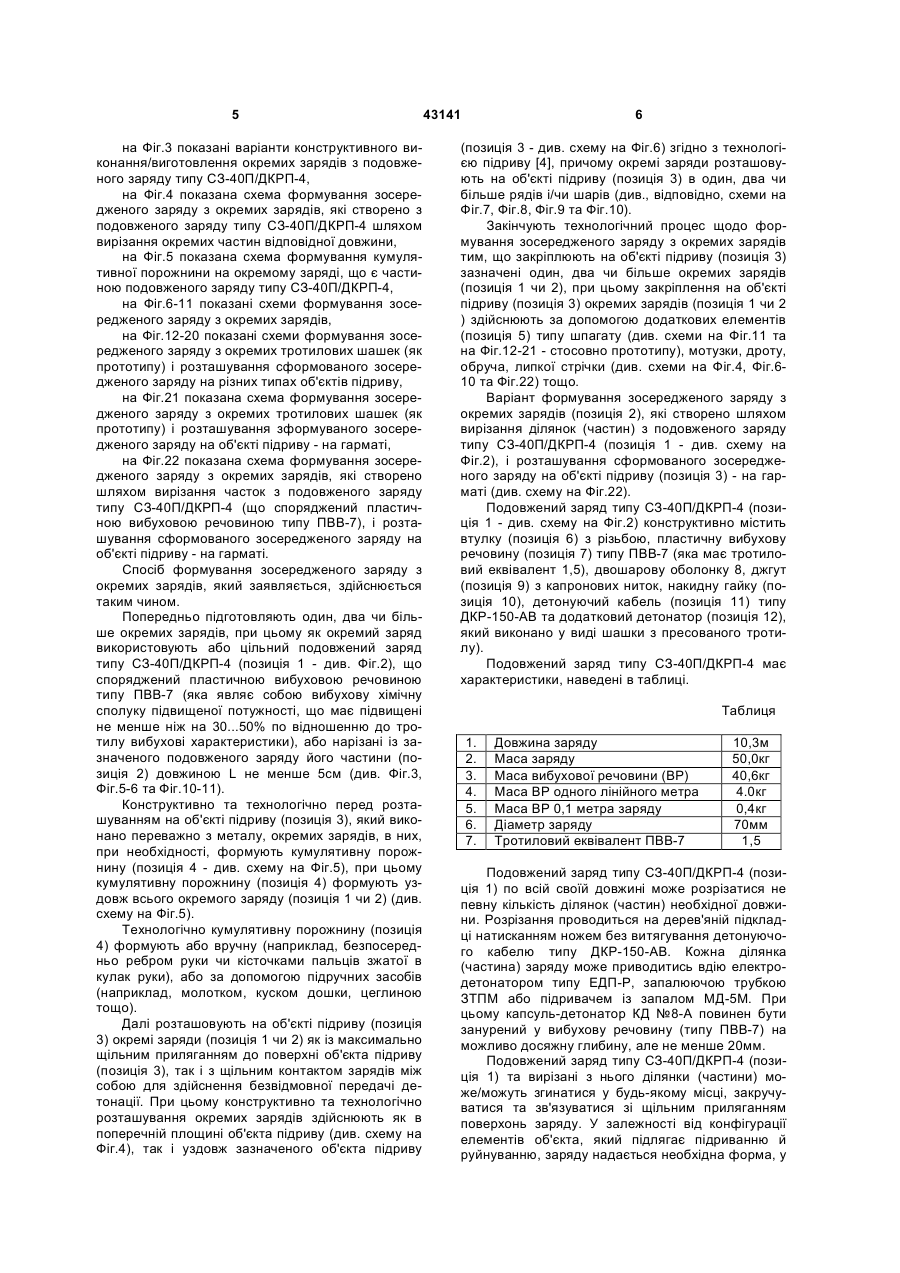

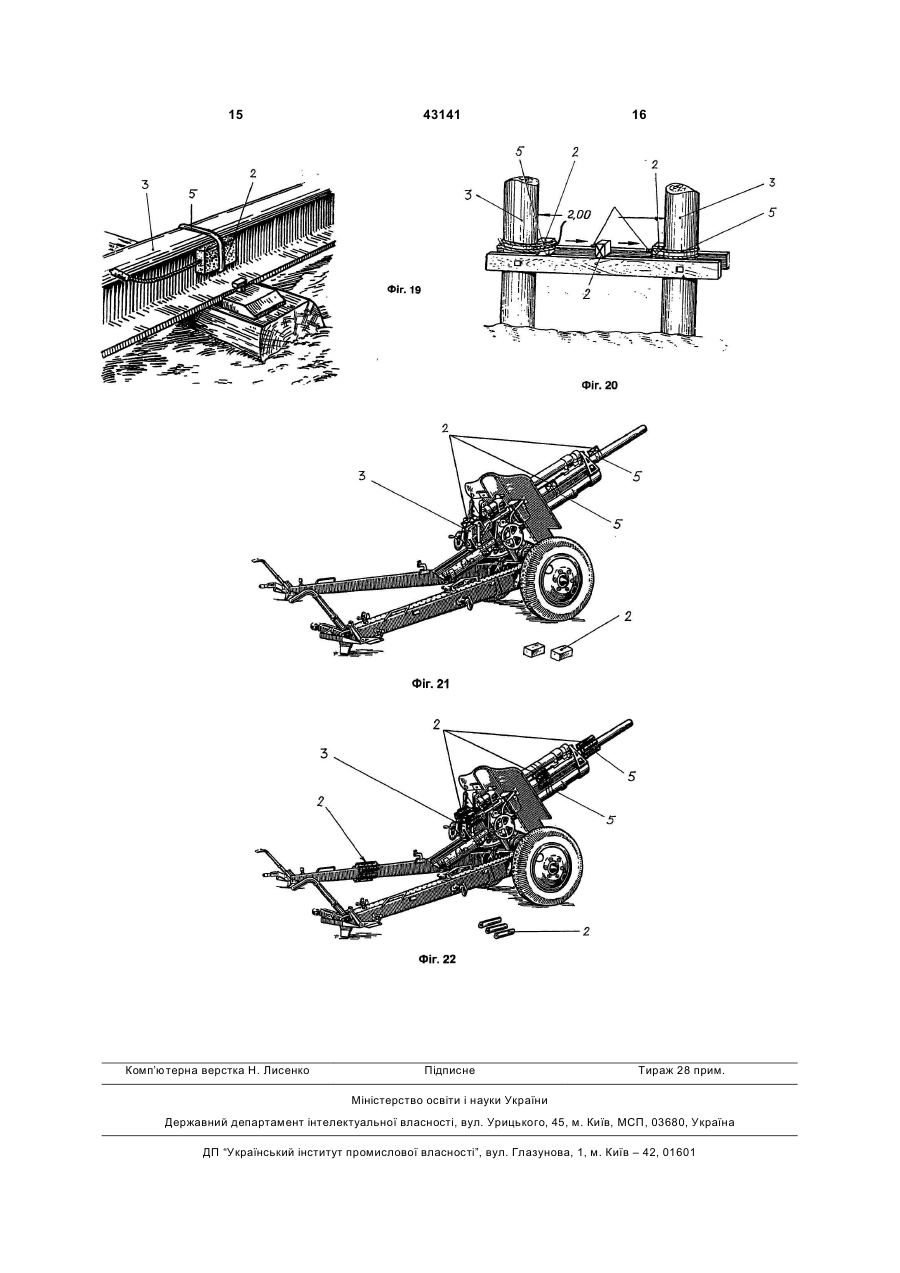

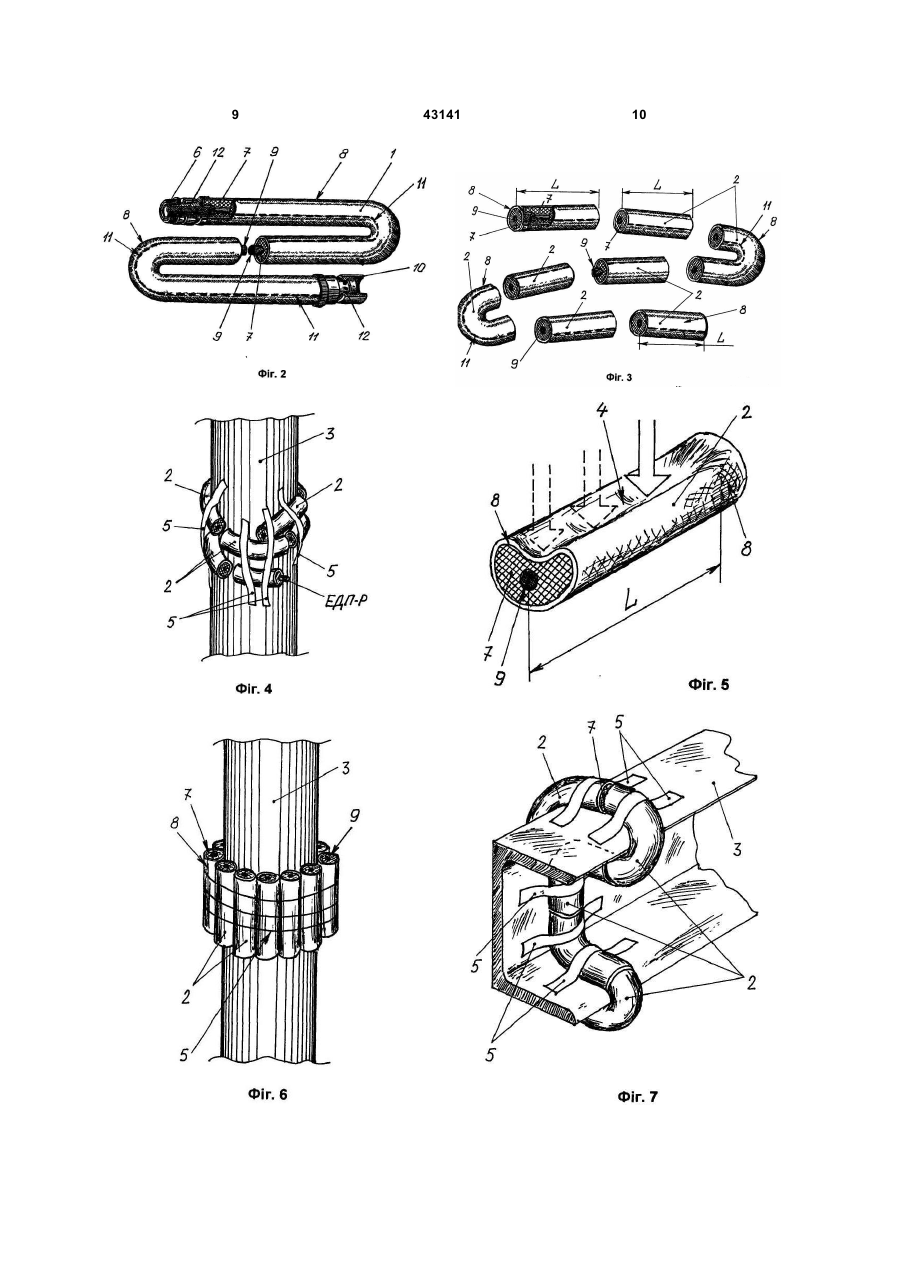

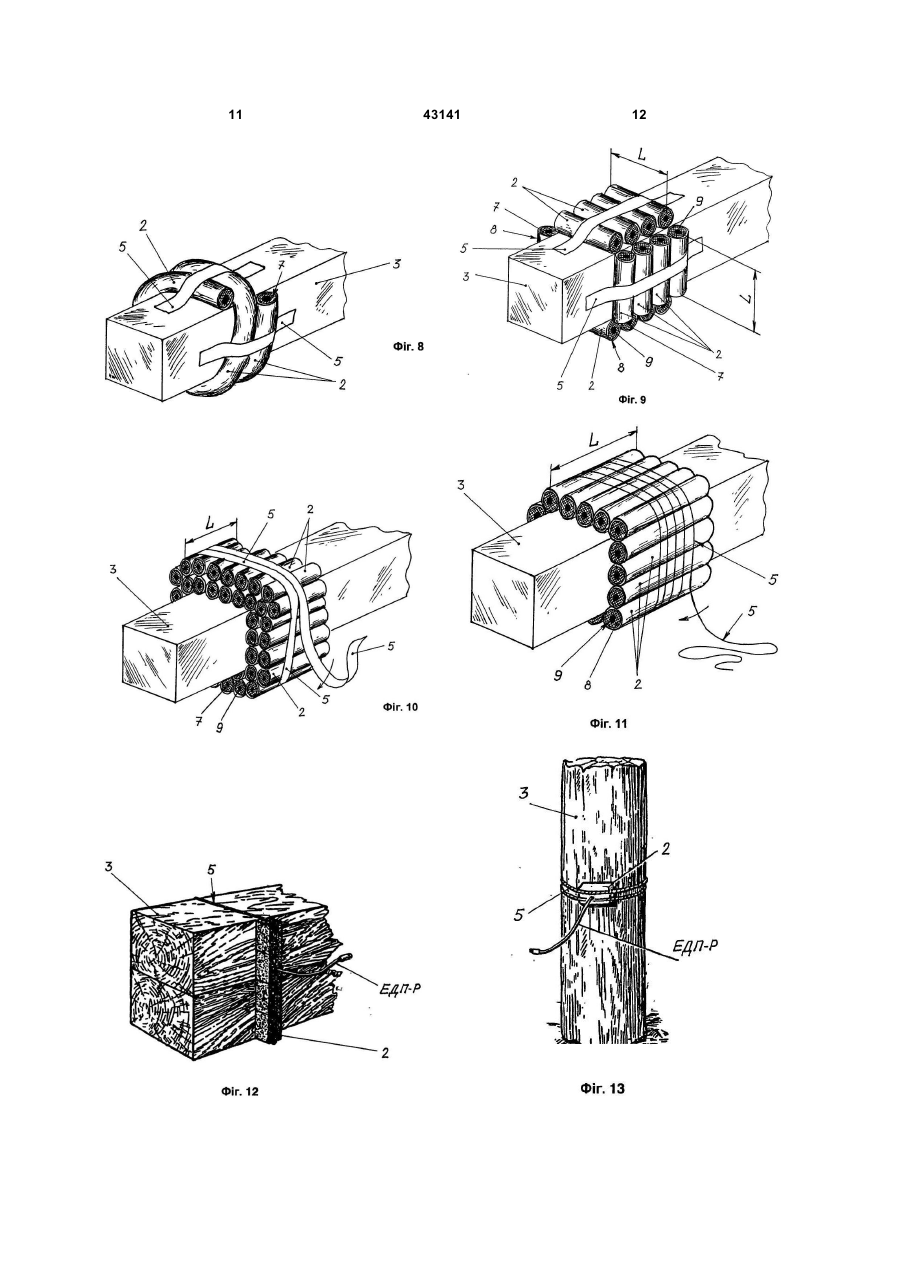

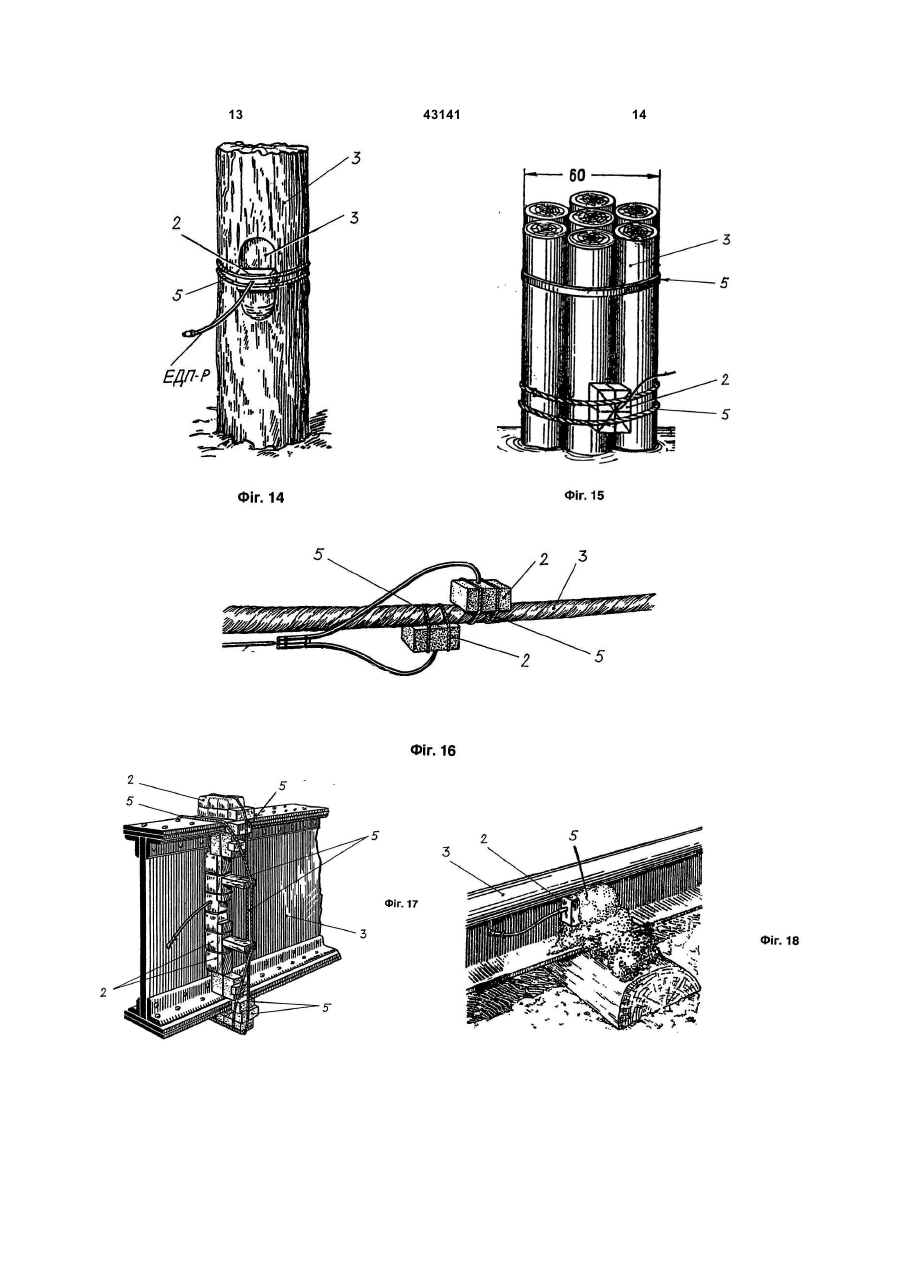

1. Спосіб формування зосередженого заряду з окремих зарядів, при якому підготовляють один, два чи більше окремих зарядів, закріплюють на об'єкті підриву зазначені один, два чи більше окремих зарядів, при цьому при закріпленні на об'єкті підриву двох чи більше окремих зарядів їх розташовують на об'єкті підриву як із максимально щільним приляганням до поверхні об'єкта підриву, так і з щільним контактом між собою для здійснення безвідмовної передачі детонації, причому закріплення на об'єкті підриву окремих зарядів здійснюють за допомогою додаткових елементів типу шпагату, мотузки, дроту, обруча, липкої стрічки 3 До недоліків відомого способу відноситься те, що для формування зосередженого заряду застосовують в основному тротилові шашки прямокутної форми в плані та за геометричною формою, а це не дає змоги щільно прикласти їх як одна до другої, так і до об'єкту, який підривається, в особливості, якщо зазначений об'єкт має або круглу форму в поперечному перетині, або складну форму в поперечному перетині, наприклад, фігурні профілі типу тавр, двотавр, швелер, хрест тощо. Недоліком є й те, що для закріплення окремих зарядів потрібні допоміжні засоби - шпагат, розпірки, обручі, при цьому потрібно подвоювати кількість окремих зарядів, де вони щільно не стикаються з віддаленими частинами елемента (конструкції), що перебивається зосередженим зарядом. А це, у свою чергу, призводить до збільшення часу на формування зосередженого заряду. Найбільш близьким технічним рішенням, як по суті, так і по задачах, які вирішуються, яке обрано за найближчий аналог (прототип), є спосіб формування зосередженого заряду з окремих зарядів, при якому підготовляють один, два чи більше окремих зарядів, закріплюють на об'єкті підриву зазначені один, два чи більше окремих зарядів, при цьому при закріпленні на об'єкті підриву двох чи більше окремих зарядів, їх розташовують на об'єкті підриву як із максимально щільним приляганням до поверхні об'єкта підриву, так і з щільним контактом між собою для здійснення безвідмовної передачі детонації, причому закріплення на об'єкті підриву окремих зарядів здійснюють за допомогою додаткових елементів типу шпагату, мотузки, дроту, обруча, липкої стрічки тощо, а розташування окремих зарядів здійснюють як в поперечній площині об'єкта підриву, так і уздовж зазначеного об'єкта підриву згідно з технологією підриву [3]. До недоліків відомого способу формування зосередженого заряду з окремих зарядів, що обраний за найближчий аналог (прототип), відноситься те, що формування зосередженого заряду застосовують в основному тротилові шашки прямокутної форми в плані та за геометричною формою, а це не дає змоги щільно прикласти їх як одна до другої, так і до об'єкту, який підривається, в особливості, якщо зазначений об'єкт має або круглу форму в поперечному перетині - дерево, стовп, колода, пень, труба (або близьку до неї, наприклад, еліпс, сектор, багатокутник тощо), або складну форму в поперечному перетині, наприклад, фігурні профілі типу тавр, двотавр, швелер, хрест тощо. Недоліком є й те, що для закріплення окремих зарядів потрібні допоміжні засоби - шпагат, розпірки, обручі, при цьому потрібно подвоювати кількість окремих зарядів, де вони щільно не стикаються з віддаленими частинами елемента (конструкції), що перебивається зосередженим зарядом. Зазначене, у свою чергу, призводить до збільшення часу на формування зосередженого заряду, особливо при великих розмірах (у поперечному перетині) об'єкта, який підривається. В основу корисної моделі покладена задача шляхом застосування у виді окремого заряду або цільного подовженого заряду типу СЗ-40П/ДКРП-4, або нарізаних із зазначеного заряду частин, за 43141 4 безпечити щільне прилягання сформованого зосередженого заряду до об'єкта, який підривається, та зменшити час на формування зосередженого заряду із зазначених окремих зарядів. Суть корисної моделі у способі формування зосередженого заряду з окремих зарядів, при якому підготовляють один, два чи більше окремих зарядів, закріплюють на об'єкті підриву зазначені один, два чи більше окремих зарядів, при цьому при закріпленні на об'єкті підриву двох чи більше окремих зарядів, їх розташовують на об'єкті підриву як із максимально щільним приляганням до поверхні об'єкта підриву, так і з щільним контактом між собою для здійснення безвідмовної передачі детонації, причому закріплення на об'єкті підриву окремих зарядів здійснюють за допомогою додаткових елементів типу шпагату, мотузки, дроту, обруча, липкої стрічки тощо, а розташування окремих зарядів здійснюють як в поперечній площині об'єкта підриву, так і уздовж зазначеного об'єкта підриву згідно з технологією підриву, полягає в тому, що як окремий заряд використовують або цільний подовжений заряд типу СЗ-40П/ДКРП-4, що споряджений пластичною вибуховою речовиною типу ПВВ-7, або нарізані із зазначеного подовженого заряду його частини довжиною не менше 5см. Суть корисної моделі полягає і в тому, що перед розташуванням на об'єкті підриву, який виконано переважно з металу, окремих зарядів, в них, при необхідності, формують кумулятивну порожнину. Суть корисної моделі полягає також і в тому, що кумулятивну порожнину формують уздовж всього окремого заряду, а зазначені окремі заряди розташовують на об'єкті підриву в один, два чи більше рядів і/чи шарів. Порівняльний аналіз технічного рішення з прототипом показує, що спосіб формування зосередженого заряду з окремих зарядів, який заявляється, відрізняється тим, що як окремий заряд використовують або цільний подовжений заряд типу СЗ-40П/ДКРП-4, що споряджений пластичною вибуховою речовиною типу ПВВ-7, або нарізані із зазначеного подовженого заряду його частини довжиною не менше 5см, при цьому перед розташуванням на об'єкті підриву, який виконано переважно з металу, окремих зарядів, в них, при необхідності, формують кумулятивну порожнину, причому кумулятивну порожнину формують уздовж всього окремого заряду, а зазначені окремі заряди розташовують на об'єкті підриву в один, два чи більше рядів і/чи шарів. Таким чином, спосіб формування зосередженого заряду з окремих зарядів, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 показана блок-схема послідовного виконання технологічних операцій, що становлять суть способу формування зосередженого заряду з окремих зарядів, який заявляється, на Фіг.2 показаний подовжений заряд типу СЗ40П/ДКРП-4, який застосовується як окремий заряд для створення зосередженого заряду, 5 на Фіг.3 показані варіанти конструктивного виконання/виготовлення окремих зарядів з подовженого заряду типу СЗ-40П/ДКРП-4, на Фіг.4 показана схема формування зосередженого заряду з окремих зарядів, які створено з подовженого заряду типу СЗ-40П/ДКРП-4 шляхом вирізання окремих частин відповідної довжини, на Фіг.5 показана схема формування кумулятивної порожнини на окремому заряді, що є частиною подовженого заряду типу СЗ-40П/ДКРП-4, на Фіг.6-11 показані схеми формування зосередженого заряду з окремих зарядів, на Фіг.12-20 показані схеми формування зосередженого заряду з окремих тротилових шашек (як прототипу) і розташування сформованого зосередженого заряду на різних типах об'єктів підриву, на Фіг.21 показана схема формування зосередженого заряду з окремих тротилових шашек (як прототипу) і розташування зформуваного зосередженого заряду на об'єкті підриву - на гарматі, на Фіг.22 показана схема формування зосередженого заряду з окремих зарядів, які створено шляхом вирізання часток з подовженого заряду типу СЗ-40П/ДКРП-4 (що споряджений пластичною вибуховою речовиною типу ПВВ-7), і розташування сформованого зосередженого заряду на об'єкті підриву - на гарматі. Спосіб формування зосередженого заряду з окремих зарядів, який заявляється, здійснюється таким чином. Попередньо підготовляють один, два чи більше окремих зарядів, при цьому як окремий заряд використовують або цільний подовжений заряд типу СЗ-40П/ДКРП-4 (позиція 1 - див. Фіг.2), що споряджений пластичною вибуховою речовиною типу ПВВ-7 (яка являє собою вибухову хімічну сполуку підвищеної потужності, що має підвищені не менше ніж на 30...50% по відношенню до тротилу вибухові характеристики), або нарізані із зазначеного подовженого заряду його частини (позиція 2) довжиною L не менше 5см (див. Фіг.3, Фіг.5-6 та Фіг.10-11). Конструктивно та технологічно перед розташуванням на об'єкті підриву (позиція 3), який виконано переважно з металу, окремих зарядів, в них, при необхідності, формують кумулятивну порожнину (позиція 4 - див. схему на Фіг.5), при цьому кумулятивну порожнину (позиція 4) формують уздовж всього окремого заряду (позиція 1 чи 2) (див. схему на Фіг.5). Технологічно кумулятивну порожнину (позиція 4) формують або вручну (наприклад, безпосередньо ребром руки чи кісточками пальців зжатої в кулак руки), або за допомогою підручних засобів (наприклад, молотком, куском дошки, цеглиною тощо). Далі розташовують на об'єкті підриву (позиція 3) окремі заряди (позиція 1 чи 2) як із максимально щільним приляганням до поверхні об'єкта підриву (позиція 3), так і з щільним контактом зарядів між собою для здійснення безвідмовної передачі детонації. При цьому конструктивно та технологічно розташування окремих зарядів здійснюють як в поперечній площині об'єкта підриву (див. схему на Фіг.4), так і уздовж зазначеного об'єкта підриву 43141 6 (позиція 3 - див. схему на Фіг.6) згідно з технологією підриву [4], причому окремі заряди розташовують на об'єкті підриву (позиція 3) в один, два чи більше рядів і/чи шарів (див., відповідно, схеми на Фіг.7, Фіг.8, Фіг.9 та Фіг.10). Закінчують технологічний процес щодо формування зосередженого заряду з окремих зарядів тим, що закріплюють на об'єкті підриву (позиція 3) зазначені один, два чи більше окремих зарядів (позиція 1 чи 2), при цьому закріплення на об'єкті підриву (позиція 3) окремих зарядів (позиція 1 чи 2 ) здійснюють за допомогою додаткових елементів (позиція 5) типу шпагату (див. схеми на Фіг.11 та на Фіг.12-21 - стосовно прототипу), мотузки, дроту, обруча, липкої стрічки (див. схеми на Фіг.4, Фіг.610 та Фіг.22) тощо. Варіант формування зосередженого заряду з окремих зарядів (позиція 2), які створено шляхом вирізання ділянок (частин) з подовженого заряду типу СЗ-40П/ДКРП-4 (позиція 1 - див. схему на Фіг.2), і розташування сформованого зосередженого заряду на об'єкті підриву (позиція 3) - на гарматі (див. схему на Фіг.22). Подовжений заряд типу СЗ-40П/ДКРП-4 (позиція 1 - див. схему на Фіг.2) конструктивно містить втулку (позиція 6) з різьбою, пластичну вибухову речовину (позиція 7) типу ПВВ-7 (яка має тротиловий еквівалент 1,5), двошарову оболонку 8, джгут (позиція 9) з капронових ниток, накидну гайку (позиція 10), детонуючий кабель (позиція 11) типу ДКР-150-АВ та додатковий детонатор (позиція 12), який виконано у виді шашки з пресованого тротилу). Подовжений заряд типу СЗ-40П/ДКРП-4 має характеристики, наведені в таблиці. Таблиця 1. 2. 3. 4. 5. 6. 7. Довжина заряду Маса заряду Маса вибухової речовини (ВР) Маса ВР одного лінійного метра Маса ВР 0,1 метра заряду Діаметр заряду Тротиловий еквівалент ПВВ-7 10,3м 50,0кг 40,6кг 4.0кг 0,4кг 70мм 1,5 Подовжений заряд типу СЗ-40П/ДКРП-4 (позиція 1) по всій своїй довжині може розрізатися не певну кількість ділянок (частин) необхідної довжини. Розрізання проводиться на дерев'яній підкладці натисканням ножем без витягування детонуючого кабелю типу ДКР-150-АВ. Кожна ділянка (частина) заряду може приводитись вдію електродетонатором типу ЕДП-Р, запалюючою трубкою ЗТПМ або підривачем із запалом МД-5М. При цьому капсуль-детонатор КД №8-А повинен бути занурений у вибухову речовину (типу ПВВ-7) на можливо досяжну глибину, але не менше 20мм. Подовжений заряд типу СЗ-40П/ДКРП-4 (позиція 1) та вирізані з нього ділянки (частини) може/можуть згинатися у будь-якому місці, закручуватися та зв'язуватися зі щільним приляганням поверхонь заряду. У залежності від конфігурації елементів об'єкта, який підлягає підриванню й руйнуванню, заряду надається необхідна форма, у 7 тому числі навіть нерозрахункова площина (виїмка) кумулятивного типу, яка посилює перебивну силу заряду при його спрацюванні. Підвищення ефективності застосування способу формування зосередженого заряду з окремих зарядів, який заявляється, у порівнянні з прототипом, досягається шляхом виконання окремих зарядів або безпосередньо з цільного подовженого заряду типу СЗ-40П/ДКРП-4, що споряджений пластичною вибуховою речовиною типу ПВВ-7, або окремі заряди виконують з нарізаних із зазначеного подовженого заряду частин різної довжини, наприклад, довжиною не менше 5см. Підвищення ефективності застосування способу формування зосередженого заряду з окремих зарядів, який заявляється, у порівнянні з прототипом, досягається й тим, що у зв'язку з використанням окремих зарядів, що споряджені пластичною вибуховою речовиною типу ПВВ-7, з'являється можливість формування в них (при необхідності) кумулятивної порожнини як безпосередньо рукою, так і за допомогою підручних засобів. 43141 8 ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. «Руководство с подрывных работ». М., Воениздат, статья №130-152, стор.120-155 - аналог. 2. Морин А.И., Лыков В.Н., Кутьенков А.А., Масютин В.А. «Подрывное дело». Учебное пособие. Военное издательство Министерства обороны Союза ССР, М., 1957, Глава VI «Подрывание дерева и деревянных сооружений. § 15. Подрывание бревен, брусьев, деревьев и пней. Стор.133-135, мал.82-аналог. 3. Морин А.И., Лыков В.Н., Кутьенков А.А., Масютин В.А. «Подрывное дело». Учебное пособие. Военное издательство Министерства обороны Союза ССР, М., 1957, Глава VII «Подрывание металлических элементов и сооружений. §17. Подрывание металла. Стор.152-154, мал.93 - прототип. 4. Наставление «Подрывные работы». Военное издательство Министерства обороны Союза ССР, М., 1988. 9 43141 10 11 43141 12 13 43141 14 15 Комп’ютерна верстка Н. Лиcенко 43141 Підписне 16 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
