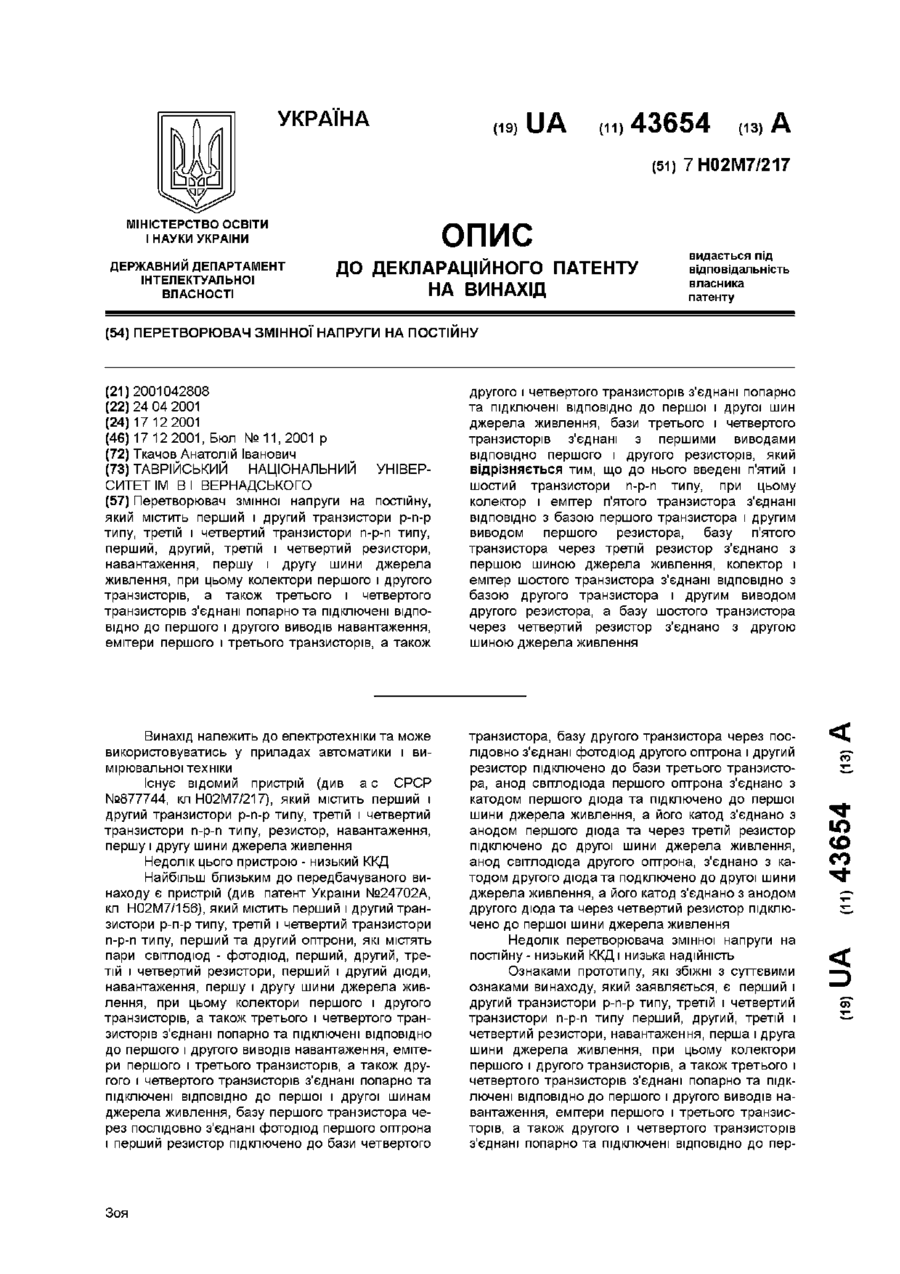

Перетворювач змінної напруги на постійну

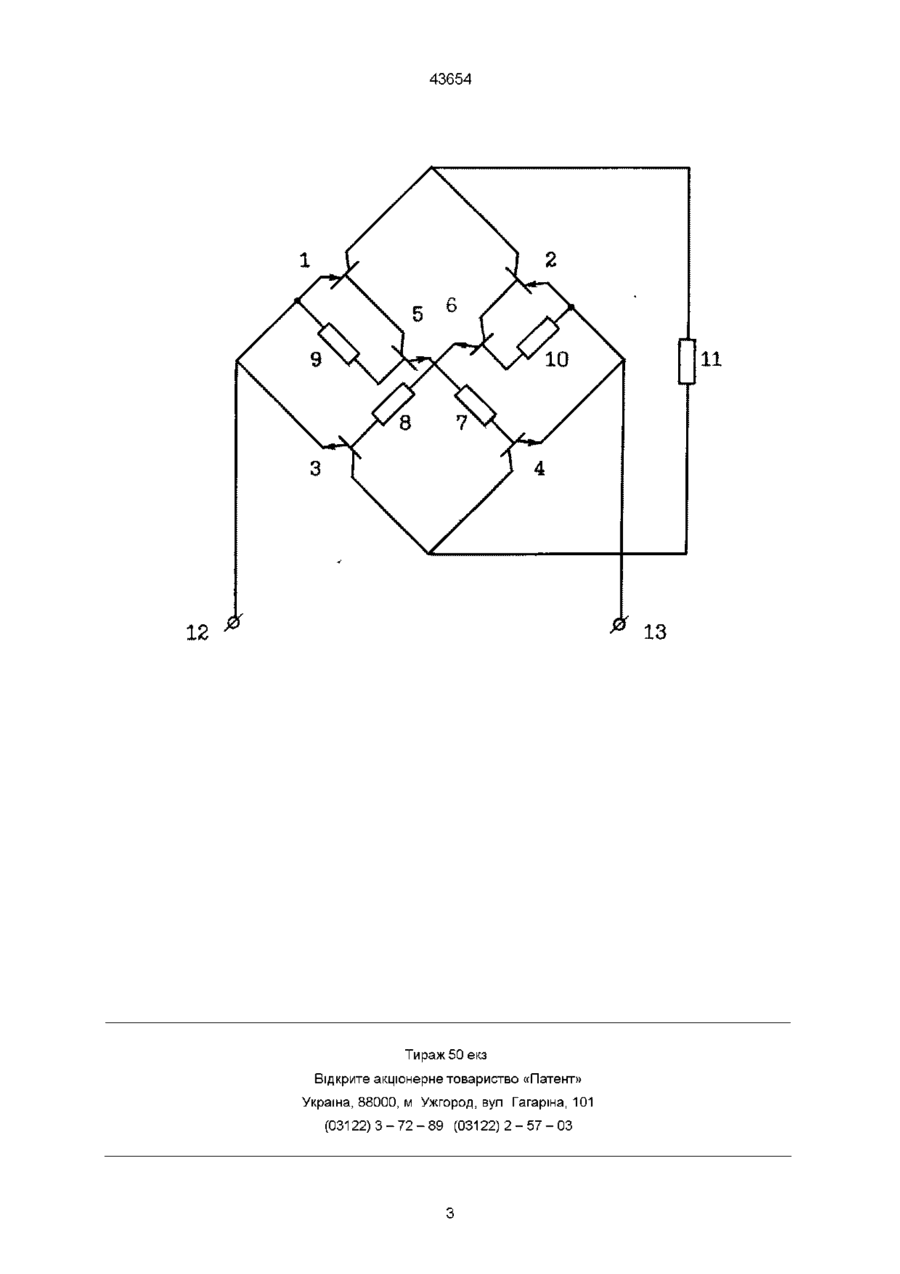

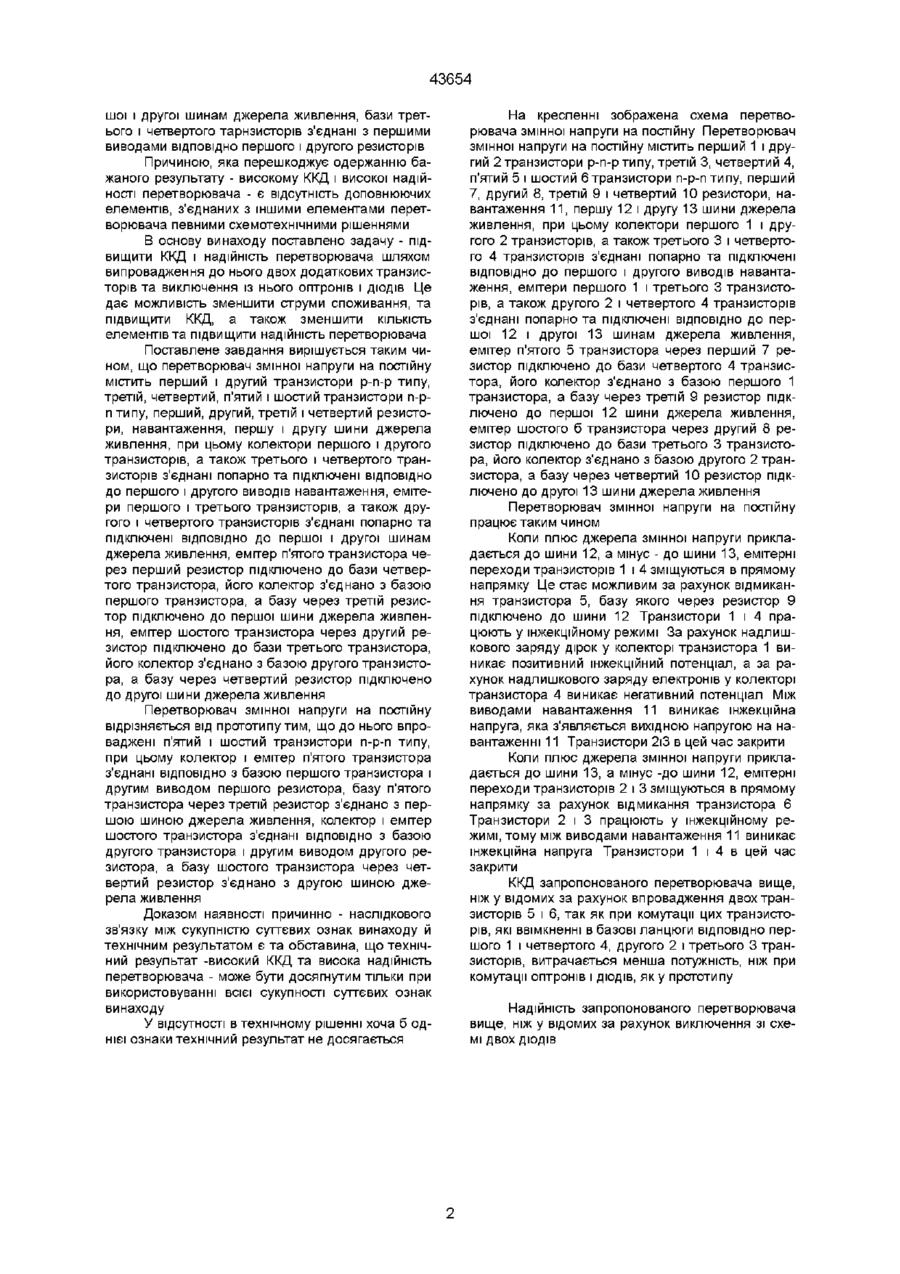

Перетворювач змінної напруги на постійну, який містить перший і другий транзистори р-п-р типу, третій і четвертий транзистори n-p-п типу, перший, другий, третій і четвертий резистори, навантаження, першу і другу шини джерела живлення, при цьому колектори першого і другого транзисторів, а також третього і четвертого транзисторів з'єднані попарно та підключені ВІДПОВІДНО до першого і другого виводів навантаження, емітери першого і третього транзисторів, а також другого і четвертого транзисторів з єднані попарно та підключені ВІДПОВІДНО ДО першої і другої шин джерела живлення, бази третього і четвертого транзисторів з'єднані з першими виводами ВІДПОВІДНО першого і другого резисторів, який відрізняється тим, що до нього введені п'ятий і шостий транзистори n-p-п типу, при цьому колектор і емітер п'ятого транзистора з'єднані ВІДПОВІДНО з базою першого транзистора і другим виводом першого резистора, базу п'ятого транзистора через третій резистор з'єднано з першою шиною джерела живлення, колектор і емітер шостого транзистора з'єднані ВІДПОВІДНО З базою другого транзистора і другим виводом другого резистора, а базу шостого транзистора через четвертий резистор з'єднано з другою шиною джерела живлення Винахід належить до електротехніки та може використовуватись у приладах автоматики і вимірювальної техніки Існує відомий пристрій (див а с СРСР №877744, кл Н02М7/217), який містить перший і другий транзистори p-n-р типу, третій і четвертий транзистори n-p-п типу, резистор, навантаження, першу і другу шини джерела живлення Недолік цього пристрою - низький ККД Найбільш близьким до передбачуваного винаходу є пристрій (див патент України №24702А, кл Н02М7/156), який містить перший і другий транзистори р-п-р типу, третій і четвертий транзистори n-p-п типу, перший та другий оптрони, які містять пари світлодюд - фотодюд, перший, другий, третій і четвертий резистори, перший і другий діоди, навантаження, першу і другу шини джерела живлення, при цьому колектори першого і другого транзисторів, а також третього і четвертого транзисторів з'єднані попарно та підключені ВІДПОВІДНО до першого і другого виводів навантаження, емітери першого і третього транзисторів, а також другого і четвертого транзисторів з'єднані попарно та підключені ВІДПОВІДНО до першої і другої шинам джерела живлення, базу першого транзистора через послідовно з'єднані фотодюд першого оптрона і перший резистор підключено до бази четвертого транзистора, базу другого транзистора через послідовно з'єднані фотодюд другого оптрона і другий резистор підключено до бази третього транзистора, анод світлодюда першого оптрона з'єднано з катодом першого діода та підключено до першої шини джерела живлення, а його катод з'єднано з анодом першого діода та через третій резистор підключено до другої шини джерела живлення, анод світлодюда другого оптрона, з'єднано з катодом другого діода та подключено до другої шини джерела живлення, а його катод з'єднано з анодом другого діода та через четвертий резистор підключено до першої шини джерела живлення Недолік перетворювача змінної напруги на постійну - низький ККД і низька надійність Ознаками прототипу, які збіжні з суттєвими ознаками винаходу, який заявляється, є перший і другий транзистори р-п-р типу, третій і четвертий транзистори n-p-п типу перший, другий, третій і четвертий резистори, навантаження, перша і друга шини джерела живлення, при цьому колектори першого і другого транзисторів, а також третього і четвертого транзисторів з'єднані попарно та підключені ВІДПОВІДНО до першого і другого виводів навантаження, емітери першого і третього транзисторів, а також другого і четвертого транзисторів з'єднані попарно та підключені ВІДПОВІДНО ДО пер Зоя ю (О СО 43654 шоі і другої шинам джерела живлення, бази третього і четвертого тарнзисторів з'єднані з першими виводами ВІДПОВІДНО першого і другого резисторів Причиною, яка перешкоджує одержанню бажаного результату - високому ККД і високої надійності перетворювача - є відсутність доповнюючих елементів, з'єднаних з іншими елементами перетворювача певними схемотехнічними рішеннями В основу винаходу поставлено задачу - підвищити ККД і надійність перетворювача шляхом випровадження до нього двох додаткових транзисторів та виключення із нього оптронів і ДІОДІВ Це дає можливість зменшити струми споживання, та підвищити ККД, а також зменшити КІЛЬКІСТЬ елемектівта підвищити надійність перетворювача Поставлене завдання вирішується таким чином, що перетворювач змінної напруги на постійну містить перший і другий транзистори p-n-р типу, третій, четвертий, п'ятий і шостий транзистори п-рп типу, перший, другий, третій і четвертий резистори, навантаження, першу і другу шини джерела живлення, при цьому колектори першого і другого транзисторів, а також третього і четвертого транзисторів з'єднані попарно та підключені ВІДПОВІДНО до першого і другого виводів навантаження, емітери першого і третього транзисторів, а також другого і четвертого транзисторів з'єднані попарно та підключені ВІДПОВІДНО до першої і другої шинам джерела живлення, емітер п'ятого транзистора через перший резистор підключено до бази четвертого транзистора, його колектор з'єднано з базою першого транзистора, а базу через третій резистор підключено до першої шини джерела живлення, емітер шостого транзистора через другий резистор підключено до бази третього транзистора, його колектор з'єднано з базою другого транзистора, а базу через четвертий резистор підключено до другої шини джерела живлення Перетворювач змінної напруги на постійну відрізняється від прототипу тим, що до нього впроваджені п'ятий і шостий транзистори n-p-п типу, при цьому колектор і емітер п'ятого транзистора з'єднані ВІДПОВІДНО з базою першого транзистора і другим виводом першого резистора, базу п'ятого транзистора через третій резистор з'єднано з першою шиною джерела живлення, колектор і емітер шостого транзистора з'єднані ВІДПОВІДНО З базою другого транзистора і другим виводом другого резистора, а базу шостого транзистора через четвертий резистор з'єднано з другою шиною джерела живлення Доказом наявності причинно - наслідкового зв'язку між сукупністю суттєвих ознак винаходу й технічним результатом є та обставина, що технічний результат -високий ККД та висока надійність перетворювача - може бути досягнутим тільки при використовуванні всієї сукупності суттєвих ознак винаходу У відсутності в технічному рішенні хоча б однієї ознаки технічний результат не досягається На кресленні зображена схема перетворювача змінної напруги на постійну Перетворювач змінної напруги на постійну містить перший 1 і другий 2 транзистори p-n-ртипу, третій 3, четвертий 4, п'ятий 5 і шостий 6 транзистори n-p-п типу, перший 7, другий 8, третій 9 і четвертий 10 резистори, навантаження 11, першу 12 і другу 13 шини джерела живлення, при цьому колектори першого 1 і другого 2 транзисторів, а також третього 3 і четвертого 4 транзисторів з'єднані попарно та підключені ВІДПОВІДНО до першого і другого виводів навантаження, емітери першого 1 і третього 3 транзисторів, а також другого 2 і четвертого 4 транзисторів з'єднані попарно та підключені ВІДПОВІДНО ДО першої 12 і другої 13 шинам джерела живлення, емітер п'ятого 5 транзистора через перший 7 резистор підключено до бази четвертого 4 транзистора, його колектор з'єднано з базою першого 1 транзистора, а базу через третій 9 резистор підключено до першої 12 шини джерела живлення, емітер шостого б транзистора через другий 8 резистор підключено до бази третього 3 транзистора, його колектор з'єднано з базою другого 2 транзистора, а базу через четвертий 10 резистор підключено до другої 13 шини джерела живлення Перетворювач змінної напруги на постійну працює таким чином Коли плюс джерела змінної напруги прикладається до шини 12, а мінус - до шини 13, емітерні переходи транзисторів 1 і 4 зміщуються в прямому напрямку Це стає можливим за рахунок відмикання транзистора 5, базу якого через резистор 9 підключено до шини 12 Транзистори 1 і 4 працюють у інжекційному режимі За рахунок надлишкового заряду дірок у колекторі транзистора 1 виникає позитивний інжекційний потенціал, а за рахунок надлишкового заряду електронів у колекторі транзистора 4 виникає негативний потенціал Між виводами навантаження 11 виникає інжекційна напруга, яка з'являється вихідною напругою на навантаженні 11 Транзистори 2іЗ в цей час закрити Коли плюс джерела змінної напруги прикладається до шини 13, а мінус -до шини 12, емітерні переходи транзисторів 2 і 3 зміщуються в прямому напрямку за рахунок відмикання транзистора 6 Транзистори 2 і 3 працюють у інжекційному режимі, тому між виводами навантаження 11 виникає інжекційна напруга Транзистори 1 і 4 в цей час закрити ККД запропонованого перетворювача вище, ніж у відомих за рахунок впровадження двох транзисторів 5 і 6, так як при комутації цих транзисторів, які ввімкненні в базові ланцюги ВІДПОВІДНО першого 1 і четвертого 4, другого 2 і третього 3 транзисторів, витрачається менша потужність, ніж при комутації оптронів і ДІОДІВ, ЯК у прототипу Надійність запропонованого перетворювача вище, ніж у відомих за рахунок виключення зі схемі двох ДІОДІВ 43654 12 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03 43654
