Гнучкий стент, що розширюється (варіанти)

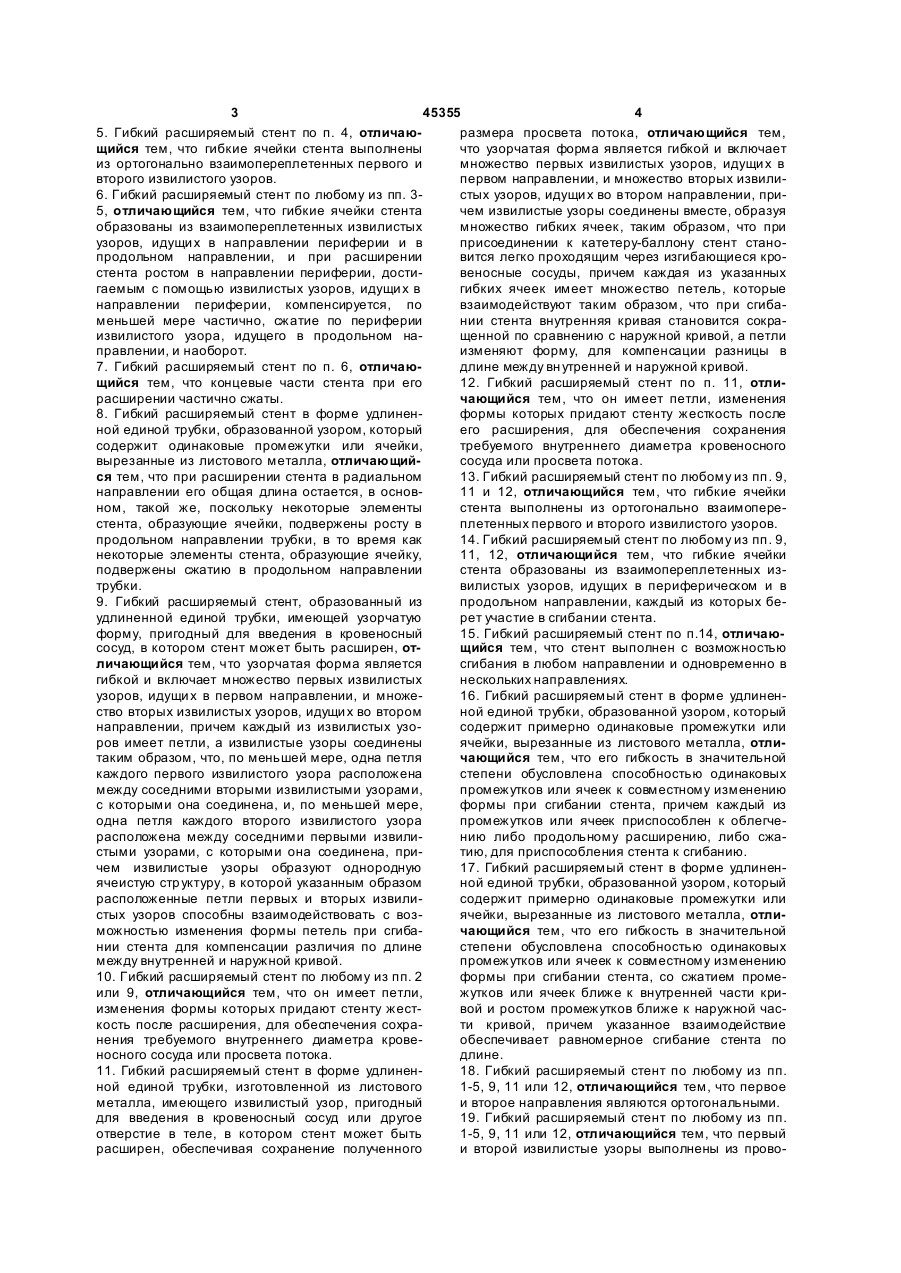

1. Гибкий расширяемый стент, образованный из трубки, имеющей узорчатую форму, содержащую четные первые извилистые узоры, оси которых расположены в первом направлении, нечетные первые извилистые узоры, оси которых расположены в первом направлении, причем нечетные первые извилистые узоры смещены по фазе по отношению к четным первым извилистым узорам на 180° и расположены между каждыми двумя четными первыми извилистыми узорами, вторые извилистые узоры, оси которых расположены во втором направлении, отличном от первого направления, причем вторые извилистые узоры переплетены с четными и нечетными первыми извилистыми узорами с образованием равномерно распределенной структуры, отличающийся тем, что первые и вторые извилистые узоры содержат петли, четные и нечетные первые извилистые узоры соединены, соответственно, со вторыми извилистыми узорами на первой и второй сторонах каждой петли вторых извилистых узоров, вторые извилистые узоры являются узорами одного вида и соединены с четными и нечетными первыми извилистыми узорами таким образом, что остаются по две петли первых извилистых узоров между каждой парой вторых извилистых узоров. 2. Гибкий расширяемый стент, образованный из удлиненной единой трубки, имеющей узорчатую форму, пригодный для введения в кровеносный сосуд, где он может быть расширен, отличающийся тем, что узорчатая форма является гибкой и включает множество первых извилистых узоров, 2 (19) 1 3 45355 4 5. Гибкий расширяемый стент по п. 4, отличаюразмера просвета потока, отличающийся тем, щийся тем, что гибкие ячейки стента выполнены что узорчатая форма является гибкой и включает из ортогонально взаимопереплетенных первого и множество первых извилистых узоров, идущи х в второго извилистого узоров. первом направлении, и множество вторых извили6. Гибкий расширяемый стент по любому из пп. 3стых узоров, идущи х во втором направлении, при5, отличающийся тем, что гибкие ячейки стента чем извилистые узоры соединены вместе, образуя образованы из взаимопереплетенных извилистых множество гибких ячеек, таким образом, что при узоров, идущи х в направлении периферии и в присоединении к катетеру-баллону стент станопродольном направлении, и при расширении вится легко проходящим через изгибающиеся кростента ростом в направлении периферии, достивеносные сосуды, причем каждая из указанных гаемым с помощью извилистых узоров, идущи х в гибких ячеек имеет множество петель, которые направлении периферии, компенсируется, по взаимодействуют таким образом, что при сгибаменьшей мере частично, сжатие по периферии нии стента внутренняя кривая становится сокраизвилистого узора, идущего в продольном нащенной по сравнению с наружной кривой, а петли правлении, и наоборот. изменяют форму, для компенсации разницы в 7. Гибкий расширяемый стент по п. 6, отличаюдлине между вн утренней и наружной кривой. щийся тем, что концевые части стента при его 12. Гибкий расширяемый стент по п. 11, отлирасширении частично сжаты. чающийся тем, что он имеет петли, изменения 8. Гибкий расширяемый стент в форме удлиненформы которых придают стенту жесткость после ной единой трубки, образованной узором, который его расширения, для обеспечения сохранения содержит одинаковые промежутки или ячейки, требуемого внутреннего диаметра кровеносного вырезанные из листового металла, отличающийсосуда или просвета потока. ся тем, что при расширении стента в радиальном 13. Гибкий расширяемый стент по любому из пп. 9, направлении его общая длина остается, в основ11 и 12, отличающийся тем, что гибкие ячейки ном, такой же, поскольку некоторые элементы стента выполнены из ортогонально взаимоперестента, образующие ячейки, подвержены росту в плетенных первого и второго извилистого узоров. продольном направлении трубки, в то время как 14. Гибкий расширяемый стент по любому из пп. 9, некоторые элементы стента, образующие ячейку, 11, 12, отличающийся тем, что гибкие ячейки подвержены сжатию в продольном направлении стента образованы из взаимопереплетенных изтрубки. вилистых узоров, идущих в периферическом и в 9. Гибкий расширяемый стент, образованный из продольном направлении, каждый из которых беудлиненной единой трубки, имеющей узорчатую рет участие в сгибании стента. форму, пригодный для введения в кровеносный 15. Гибкий расширяемый стент по п.14, отличаюсосуд, в котором стент может быть расширен, отщийся тем, что стент выполнен с возможностью личающийся тем, что узорчатая форма является сгибания в любом направлении и одновременно в гибкой и включает множество первых извилистых нескольких направлениях. узоров, идущи х в первом направлении, и множе16. Гибкий расширяемый стент в форме удлиненство вторых извилистых узоров, идущи х во втором ной единой трубки, образованной узором, который направлении, причем каждый из извилистых узосодержит примерно одинаковые промежутки или ров имеет петли, а извилистые узоры соединены ячейки, вырезанные из листового металла, отлитаким образом, что, по меньшей мере, одна петля чающийся тем, что его гибкость в значительной каждого первого извилистого узора расположена степени обусловлена способностью одинаковых между соседними вторыми извилистыми узорами, промежутков или ячеек к совместному изменению с которыми она соединена, и, по меньшей мере, формы при сгибании стента, причем каждый из одна петля каждого второго извилистого узора промежутков или ячеек приспособлен к облегчерасположена между соседними первыми извилинию либо продольному расширению, либо сжастыми узорами, с которыми она соединена, притию, для приспособления стента к сгибанию. чем извилистые узоры образуют однородную 17. Гибкий расширяемый стент в форме удлиненячеистую стр уктуру, в которой указанным образом ной единой трубки, образованной узором, который расположенные петли первых и вторых извилисодержит примерно одинаковые промежутки или стых узоров способны взаимодействовать с возячейки, вырезанные из листового металла, отлиможностью изменения формы петель при сгибачающийся тем, что его гибкость в значительной нии стента для компенсации различия по длине степени обусловлена способностью одинаковых между внутренней и наружной кривой. промежутков или ячеек к совместному изменению 10. Гибкий расширяемый стент по любому из пп. 2 формы при сгибании стента, со сжатием промеили 9, отличающийся тем, что он имеет петли, жутков или ячеек ближе к внутренней части криизменения формы которых придают стенту жествой и ростом промежутков ближе к наружной часкость после расширения, для обеспечения сохрати кривой, причем указанное взаимодействие нения требуемого внутреннего диаметра кровеобеспечивает равномерное сгибание стента по носного сосуда или просвета потока. длине. 11. Гибкий расширяемый стент в форме удлинен18. Гибкий расширяемый стент по любому из пп. ной единой трубки, изготовленной из листового 1-5, 9, 11 или 12, отличающийся тем, что первое металла, имеющего извилистый узор, пригодный и второе направления являются ортогональными. для введения в кровеносный сосуд или другое 19. Гибкий расширяемый стент по любому из пп. отверстие в теле, в котором стент может быть 1-5, 9, 11 или 12, отличающийся тем, что первый расширен, обеспечивая сохранение полученного и второй извилистые узоры выполнены из прово 5 45355 6 локи. 21. Гибкий расширяемый стент по любому из пп. 20. Гибкий расширяемый стент по любому из пп. 1-5, 9, 11 или 12, отличающийся тем, что стент 1-5, 9, 11 или 12, отличающийся тем, что первый отделан одним из следующи х способов: плакирои второй извилистые узоры вырезаны из листовованием защитным материалом, заделкой в лекарго металла. ственный препарат и покрытием материалом. Настоящее изобретение относится к стентам, имплантируемым в живой организм. В названной области техники известны различные стенты. В данной заявке термин "стент" означает устройство, выполненное из совместимого с организмом материала и используемое для расширения кровеносного сосуда или иного отверстия в организме и для сохранения полученного размера просвета. Обычно стент вводится в нужное место в организме вместе с надувным баллоном и, когда баллон надувают, стент расширяется, увеличивая ширину отверстия. Для расширения стента применяются и другие механические устройства. В качестве примера патентов на стенты, выполненные из проволоки, можно назвать патенты США № 5 019 090 на имя Pin–Chuk– № 5 161 547 на имя Tower; № 4 950 227 на имя sa–vin. и др.; № 5 314 472 на имя Fontanie; № 4 886 062 и IP 4 969 458 на имя Wiktor и IP 4 856 516 на имя Hillstead. Стенты, выполненные из нарезанной заготовки металла, описаны в патентах США № 4 733 665 на имя PalmaZ, IP 4 762 128 на имя Rosenbluth; IP 5 102 417 на имя Polmaz и Schatz, IP 5 195 984 на имя Schatz и заявке О 91 FP013820 на имя Meadox. В патенте США № 5 195 984 на имя Schatz описан подобный стент, но с одним прямолинейным соединителем между трубчатыми имплантантами, параллельным их продольной оси. Прямолинейный элемент устраняет скручивание, но недостаточно прочен как соединитель. За ближайший аналог заявляемого изобретения принят гибкий расширяемый стент, образованный из трубки, имеющей узорчатую форму, содержащую четные первые извилистые узоры, 4 оси которых расположены в первом направлении, нечетные первые извилистые узоры, оси которых расположены в первом направлении, причем нечетные первые извилистые узоры смещены по фазе по отношению к четным первым извилистым узорам на 180° и расположены между каждыми двумя четными первыми извилистыми узорами, вторые извилистые узоры, оси которых расположены во втором направлении, отличном от первого направления, причем вторые извилистые узоры переплетены с четными и нечетными первыми извилистыми узорами с образованием равномерно распределенной структуры (Патент США № 1237201А1, МПК7 : A61F 2/02, 1986г.). Недостаток известного стента заключается в его неудовлетворительной гибкости, что связано с определенными трудностями при протягивании его через изогнутые кровеносные сосуды. В основу изобретения поставлена задача повышения гибкости при минимальном сокращении в продольном направлении во время расширения гибкого расширяемого стента путем усовершенствования узорчатой формы трубки, из которой изготовлен стент, в частности, выполнения ее стенок из совокупности взаимопереплетенных и расположенных с возможностью перемещения относительно друг др уга извилистых узоров двух типов, что обеспечивает возможность образования взаимодействующи х гибких петлей между элементами извилистых узоров, изменение формы которых при растяжении или сжатии стента обуславливает компенсацию различия по длине между внутренней и наружной сторонами изгиба, тем самым придавая трубке гибкость в любом направлении. Поставленная задача решается за счет того, что в гибком расширяемом стенте, образованном из трубки, имеющей узорчатую форму, содержащую четные первые извилистые узоры, оси которых расположены в первом направлении, нечетные первые извилистые узоры, оси которых расположены в первом направлении, причем нечетные первые извилистые узоры смещены по фазе по отношению к четным первым извилистым узорам на 180° и расположены между каждыми двумя четными первыми извилистыми узорами, вторые извилистые узоры, оси которых расположены во втором направлении, отличном от первого направления, причем вторые извилистые узоры переплетены с четными и нечетными первыми извилистыми узорами с образованием равномерно распределенной структуры, согласно первому варианту исполнения изобретения, первые и вторые извилистые узоры содержат петли, четные и нечетные первые извилистые узоры соединены, соответственно, со вторыми извилистыми узорами на первой и второй сторонах каждой петли вторых извилистых узоров, вторые извилистые узоры являются узорами одного вида и соединены с четными и нечетными первыми извилистыми узорами таким образом, что остаются по две петли первых извилистых узоров между каждой парой вторых извилистых узоров. Поставленная задача достигается также за счет того, что в гибком расширяемом стенте, образованном из удлиненной единой трубки, имеющей узорчатую форму, пригодном для введения в кровеносный сосуд, где он может быть расширен, согласно второму варианту исполнения изобретения, узорчатая форма является гибкой и включает множество первых извилистых узоров, идущи х в первом направлении, и множество вторых извилистых узоров, идущи х во втором направлении, причем каждый из извилистых узоров имеет петли, и извилистые узоры соединены таким образом, что, по меньшей мере, одна петля каждого первого 7 45355 8 извилистого узора расположена между соседними дольном направлении трубки, в то время как нековторыми извилистыми узорами, с которыми она торые элементы стента, образующие ячейку, подсоединена, и, по меньшей мере, одна петля кажвержены сжатию в продольном направлении дого второго извилистого узора расположена метрубки. жду соседними первыми извилистыми узорами, с Поставленная задача достигается также за которыми она соединена, причем извилистые узосчет того, что в гибком расширяемом стенте, обры образуют однородную ячеистую структур у, в разованном из удлиненной единой трубки, имеюкоторой указанным образом расположенные петли щей узорчатую форму, пригодном для введения в первых и вторых извилистых узоров находятся во кровеносный сосуд, в котором стент может быть взаимодействии, при котором при расширении расширен, согласно пятому варианту исполнения стента ростом извилистых узоров в продольном изобретения, узорчатая форма является гибкой и направлении трубки компенсируется сжатие извивключает множество первых извилистых узоров, листых узоров в продольном направлении трубки. идущих в первом направлении, и множество втоПоставленная задача решается также за счет рых извилистых узоров, идущих во втором натого, что в гибком расширяемом стенте в форме правлении, причем каждый из извилистых узоров удлиненной единой трубки, изготовленной из лисимеет петли, а извилистые узоры соединены татового металла, имеющей извилистый узор, приким образом, что, по меньшей мере, одна петля годном для введения в кровеносный сосуд или каждого первого извилистого узора расположена другое отверстие в теле, в котором он может быть между соседними вторыми извилистыми узорами, расширен с обеспечением сохранения полученнос которыми она соединена, и, по меньшей мере, го размера просвета потока, согласно третьего одна петля каждого второго извилистого узора варианта исполнения изобретения, узорчатая расположена между соседними первыми извилиформа является гибкой и включает множество стыми узорами, с которыми она соединена, припервых извилистых узоров, идущи х в первом начем извилистые узоры образуют однородную правлении, и множество вторых извилистых узоячеистую стр уктуру, в которой указанным образом ров, идущи х во втором направлении, причем израсположенные петли первых и вторых извиливилистые узоры соединены вместе с стых узоров способны взаимодействовать с возобразованием множества гибких ячеек таким обможностью изменения формы петель при сгибаразом, что при присоединении к катетеру–баллону нии стента для компенсации различия по длине стент становится легко проходимым через изгимежду внутренней и наружной кривой. бающиеся кровеносные сосуды, причем каждая из Изготовленный по этому варианту гибкий гибких ячеек имеет множество петель, находярасширяемый стент имеет петли, изменения щи хся во взаимодействии таким образом, что при формы которых придают стенту жесткость после расширении указанного стента ростом некоторых расширения, для обеспечения сохранения трепетель в продольном направлении трубки компенбуемого внутреннего диаметра кровеносного сосируется сжатие други х петель в продольном насуда или просвета потока. правлении трубки для устранения любого значиПоставленная задача решается также тем, что тельного сжатия стента по длине во время его в гибком расширяемом стенте в форме удлиненрасширения. ной единой трубки, изготовленной из листового При этом стент имеет петли, изменения форметалла, имеющей извилистый узор, пригодном мы которых придают ему жесткость при расширедля введения в кровеносный сосуд или другое нии стента для обеспечения сохранения требуеотверстие в теле, в котором стент может быть мого внутреннего диаметра кровеносного сосуда расширен, обеспечивая сохранение полученного или просвета потока, а гибкие ячейки стента выразмера просвета потока, согласно шестому ваполнены из ортогонально взаимопереплетенных рианту исполнения изобретения, узорчатая форма первого и второго извилистого узоров, либо обраявляется гибкой и включает множество первых зованы из взаимопереплетенных извилистых узоизвилистых узоров, идущих в первом направлеров, идущих в направлении периферии и в пронии, и множество вторых извилисты х узоров, идудольном направлении, и при расширении стента щи х во втором направлении, причем извилистые ростом в направлении периферии, достигаемым с узоры соединены вместе, образуя множество гибпомощью извилистых узоров, идущи х в направлеких ячеек, таким образом, что при присоединении нии периферии, компенсируется, по меньшей мек катетеру–баллону стент становится легко прохоре частично, сжатие по периферии извилистого димым через изгибающиеся кровеносные сосуды, узора, идущего в продольном направлении, и напричем каждая из указанных гибких ячеек имеет оборот. Концевые части стента при его расширемножество петель, которые взаимодействуют тании частично сжаты. ким образом, что при сгибании стента внутренняя Поставленная задача достигается также тем, кривая становится сокращенной по сравнению с что в гибком расширяемом стенте в форме удлинаружной кривой, а петли изменяют форму, для ненной единой трубки, образованной узором, кокомпенсации разницы в длине между внутренней торый содержит одинаковые промежутки или и наружной кривой. ячейки, вырезанные из листового металла, соИзготовленный согласно этому варианту гибгласно четвертому варианту исполнения изобрекий расширяемый стент имеет петли, изменения тения, при расширении стента в радиальном наформы которых придают стенту жесткость после правлении его общая длина остается, в основном, его расширения для обеспечения сохранения третакой же, поскольку некоторые элементы стента, буемого внутреннего диаметра кровеносного сообразующие ячейки, подвержены росту в просуда или просвета потока, при этом гибкие ячейки 9 45355 10 стента могут быть выполнены из ортогонально нутом виде. взаимопереплетенных первого и второго извилиЗдесь делаются ссылки на фиг. 1 – 4, на котостого узоров. рых показан первый вариант стента, сконструироКроме того, гибкие ячейки стента могут быть ванного и действующего в соответствии с заявобразованы из взаимопереплетенных извилистых ленным изобретением. На фиг. 1 показан стент в узоров, идущи х в периферическом и в продольном нерасширенном виде, на фиг. 2 – узор этого стеннаправлении, каждый из которых берет участие в та, на фиг. 3 – частично изогнутый стент, на фиг. 4 сгибании стента. – расширенный стент. Изготовленный по этому варианту стент выСтент, отвечающий данному изобретению, полнен с возможностью сгибания в любом напредставляет собой трубку, стенки которой обраправлении и одновременно в нескольких направзованы как совокупность из взаимопереплетенных лениях. ортогональных извилистых узоров двух типов. Поставленная задача достигается также за Термин "извилистый узор" используется здесь для счет того, что в гибком расширяемом стенте в описания периодического узора, расположенного форме удлиненной единой трубки, образованной относительно центральной линии, а "ортогональузором, который содержит примерно одинаковые ные извилистые узоры" – это узоры, центральные промежутки или ячейки, вырезанные из листового линии которых ортогональны друг др угу. металла, согласно седьмому варианту исполнения В стенте, приведенном на фиг. 1 – 4, два изизобретения, гибкость стента в значительной стевилистых узора обозначены как 11 и 12; извилипени обусловлена способностью одинаковых простые узоры 11 лучше всего видны на фиг. 2. Извимежутков или ячеек к совместному изменению листый узор 11 представляет собой вертикальную формы при сгибании стента, причем каждый из синусоиду с вертикальной центральной линией 9. промежутков или ячеек приспособлен к облегчеВ извилистом узоре 11 на один период приходятся нию либо продольному расширению, либо сжадве петли 14 и 16, причем петли 14 открыты впратию, для приспособления стента к сгибанию. во, а петли 16 влево. Петли 14 и 16 разделяются Поставленная задача решается также тем, что общими элементами 15 и 17, причем элемент 15 в гибком расширяемом стенте в форме удлиненотделяет одну петлю 14 от ее соседней петли 16, ной единой трубки, образованной узором, который а элемент 17 отделяет одну петлю 16 от ее сосодержит примерно одинаковые промежутки или седней петли 14. ячейки, вырезанные из листового металла, соИзвилистый узор 12 представляет собой горигласно восьмому варианту исполнения изобретезонтальный узор с горизонтальной центральной ния, гибкость стента в значительной степени обулинией 13. Извилистый узор 12 также имеет петсловлена способностью одинаковых промежутков ли, обозначенные позициями 18 и 20, но между или ячеек к совместному изменению формы при петлями периода расположена прямолинейная сгибании стента, с сжатием промежутков или ячечасть 22. Петли 18 открыты вниз, а петли 20 – ек ближе к внутренней части кривой и роста провверх. Вертикальный извилистый узор 11 выполмежутков ближе к наружной части кривой, причем нен в виде нечетного и четного ("о" и "е") образоуказанное взаимодействие обеспечивает равнований, которые по отношению друг к другу смещемерное сгибание стента по длине. ны по фазе на 180°С. Таким образом, каждая При этом первое и второе направления являоткрывающаяся влево петля 16 узора обращена к ются ортогональными, первый и второй извилиоткрывающейся влево петле 16 узора 11о. стые узоры могут быть выполнены из проволоки Горизонтальный извилистый узор 12 также либо вырезаны из листового металла. выполнен в виде нечетных и четных образований. Предлагаемый стент отделан одним из спосоПрямолинейные части 22 горизонтального извибов, выбранных из ряда – плакирование защитлистого узора 12е пересекаются с каждым третьным материалом, заделка в лекарственный преим общим элементом 17 вертикального извилипарат и покрытие материалом. стого узора 11е. Прямолинейные части 22 Настоящее изобретение будет лучше понято и горизонтального извилистого узора 12е пересекаоценено из следующего подробного описания ются с каждым третьим общим элементом 15 веризобретения, сопровождаемого чертежами, на тикального извилистого узора 11е, начиная с обкоторых: щего элемента 15, второго после пересеченного фиг. 1 – узорчатый стент, сконструированный общего элемента 17. В результате между извилии действующий по первому, предпочтительному, стыми узорами 12е и 12о образуется полная петля варианту осуществления настоящего изобрете14, а между извилистыми узорами 12о и 12е – ния; полная петля 16. фиг. 2 – узор стента, приведенного на фиг. 1; На фиг. 1 узор, показанный на фиг. 2, свернут фиг. 3 – стент, приведенный на фиг. 1, в изов трубку 30 из легко деформируемого материала, гнутом положении; например, металла. Благодаря двум названным фиг. 4 – стент, приведенный на фиг. 1, в расизвилистым узорам, стент на фиг. 1, укрепленный ширенном виде; поверх баллона катетера, оказывается гибким и фиг. 5 и 6 – примеры изменения узоров стента легко может быть протянут через изогнутые крона фиг. 1 под влиянием его расширения; веносные сосуды. Пример изгиба стента показан фиг. 7 – схематический чертеж второго варина фиг. 3. анта узора стента; На фиг. 3 стент начинает изгибаться в точке А фиг. 8 – третий вариант узора стента; в направлении стрелки 40. По мере искривления фиг. 9 – узор, приведенный на фиг. 1, в растястента его часть I становится внутренней сторо 11 45355 12 ной изгиба, а часть "о" – наружной стороной изги11 в вертикальном направлении, по меньшей меба, причем внутренняя сторона изгиба короче наре, частично компенсируется сокращением гориружной. зонтального извилистого узора 12 в вертикальном Во время изгибания стента его петли 14 – 20, направлении, и, наоборот, следуе т отметить, что находящиеся правее точки А, изменяют форму, концевые участки любого стента компенсируются чтобы скомпенсировать разности в длине между лишь частично и поэтому могут дать некоторое внутренней и наружной сторонами изгиба. Наприсокращение. мер, петли 18і, 20і у внутренней стороны изгиба Понятно, что два ортогональных извилистых сближены, в то время как петли 18о и 20о у наузора 11 и 12 и компенсация, которую они обесперужной стороны изгиба раздвинуты. Петли 14і и чивают друг др угу, придают гибкость нерасширен16і у внутренней стороны I изгиба сжаты, в то ному стенту на фиг. 1. Однако когда стент расшивремя как петли 14о и 16о, более близкие к нарен, изменения в каждой петле 14 и 16 делают ружной стороне "о" изгиба, раздвинуты. расширенный стент жестким и, вследствие этого Как можно видеть, оба извилистых узора 11 и способным сохранять нужный внутренний диаметр 12 вовлечены в процесс изгибания. Хотя на черкровеносного сосуда. тежах это не показано, следует учесть, что стент, Стент, предлагаемый по настоящему изобреизображенный на фиг. 1 – 4, может в любое время тению, может быть изготовлен из листового меизгибаться в любом направлении и не только в талла, из которого травлением получен узор, поодном. казанный на фиг. 2. Протравленный металл затем На фиг. 4 стент, изображенный на фиг. 1, посгибают и получают трубку 30. Как вариант, узор казан в расширенном виде. При расширении стенна фиг. 2 может быть также изготовлен из сварента его оба извилистых узора 11 и 12 растягиваютной или изогнутой проволоки. ся, т.е. все петли 14 – 20 раскрываются. Как Понятно, что стент, предлагаемый по настояможно видеть, расширенный стент имеет два типа щему изобретению, может быть сделан из металзамкнутых промежутков: большой промежуток 42 ла и/или проволоки. Кроме того, он может быть (а, b) между извилистыми узорами 12о и 12е и плакирован защитным материалом, заделан в малый промежуток 44 (а, Ь) между узорами 12е и лекарственный препарат и/или покрыт материа12о. Каждый большой промежуток 42 (а, b) имеет лом, который может заполнять промежутки 42 (а, две петли 14 с левой стороны и две петли 16 с b) и 44 (а, b). правой стороны. Большие промежутки 42а между Понятно, что данное изобретение распростравертикальными извилистыми узорами 11е и 11о няется на все агенты, изготовленные с узором, имеют вверху и внизу петли 18, в то время как образованным двумя извилистыми узорами, ортобольшие промежутки 42b между вертикальными гональными или нет. На фи г. 6 и 7 приведен приизвилистыми узорами 11о и 11е имеют вверху и мер еще одного узора, также с ортогональными внизу петли 20. То же можно сказать о малых извилистыми узорами, причем на фиг. 6 изобрапромежутках 44а и 44b. жен схематический вариант, а на фиг. 7 – вариант Следует отметить, что благодаря ортогональс более скругленным узором. ным извилистым узорам 11 и 12 стент на фиг. 1 На фиг. 8 узор, изображенный на фиг. 7, покаимеет незначительное сокращение при его расзан в растянутом виде. Узор на фиг. 6 и 7 подобен ширении. Более подробно это показано на фиг. 5 узору на фиг. 2, за исключением того, что в нем и 6. На фиг. 5 показано движение, которое совербольше горизонтальных извилистых узоров 12, и шает во время растягивания один вертикальный они скорее однотипны, чем являются четными и узор 11, а на фиг. 6 – движение, которое в это же нечетными, как на фиг. 2. время совершает горизонтальный узор 12. И на фиг. 6, и на фиг. 7 имеются два типа верПервоначальные узоры показаны сплошными тикальных извилистых узоров 11е и 11о, смещенлиниями, а растянутые узоры – пунктирными. ных по фазе один относительно другого на 180°. Вертикальный извилистый узор 11 на фиг. 5 Горизонтальные извилистые узоры 12 соединяютрастягивается путем расширения его петель 14 и ся с каждой линией 15 вертикального извилистого 16. В результате в расчете на одну петлю вертиузора 11е. кальный извилистый узор 11 увеличивается в верНа фиг. 9 показан узор фиг. 8 в растянутом тикальном направлении на величину 2 * h 1. Однавиде. Поскольку в этом узоре нет четных и нечетко, узор также сокращается в горизонтальном ных горизонтальных извилистых узоров, то в раснаправлении на величину 2 * d1. Аналогичным тянутом узоре нет больших и малых промежутков. образом горизонтальный извилистый узор 12 на Вместо этого все промежутки имеют одинаковый фиг. 6 растягивается путем расширения его перазмер. тель 18 и 20. В результате горизонтальный извиДля специалистов в данной области очевидно, листый узор 12 удлиняется в горизонтальном начто настоящее изобретение не ограничивается правлении на величину 2 * d2 в расчете на одну тем, что было подробно описано выше. Объем петлю. Однако он также сокращается в вертинастоящего изобретения скорее определяется кальном направлении на величину h2. Таким обраследующей формулой изобретения. зом, удлинение вертикального извилистого узора 13 45355 14 15 45355 ДП «Український інститут промислов ої в ласності» (Укрпатент) вул. Сім’ї Хохлов их, 15, м. Київ , 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науков ий коміт ет” вул. Артема, 77, м. Київ , 04050, Україна (044) 216 – 32 – 71 16
