Вентиляційний гнучкий воздуховод
Формула / Реферат
Вентиляционный гибкий воздуховод, содержащий отдельные секций, каждая из которых имеет каркас и эластичную оболочку, отличающийся тем, что, с целью упрощения конструкции и снижения массы, увеличения срока службы и упрощения монтажа, каркасы секции выполнены из маталлической сетки, а оболочки - из полимерного материала, один конец каждой секции имеет вогнутый участок, а другой - клиновидные выступы, взаимодействующие с вогнутым участком соседней секции и снабженные с наружной стороны петлями и пропущенным через них хомутом.
Текст

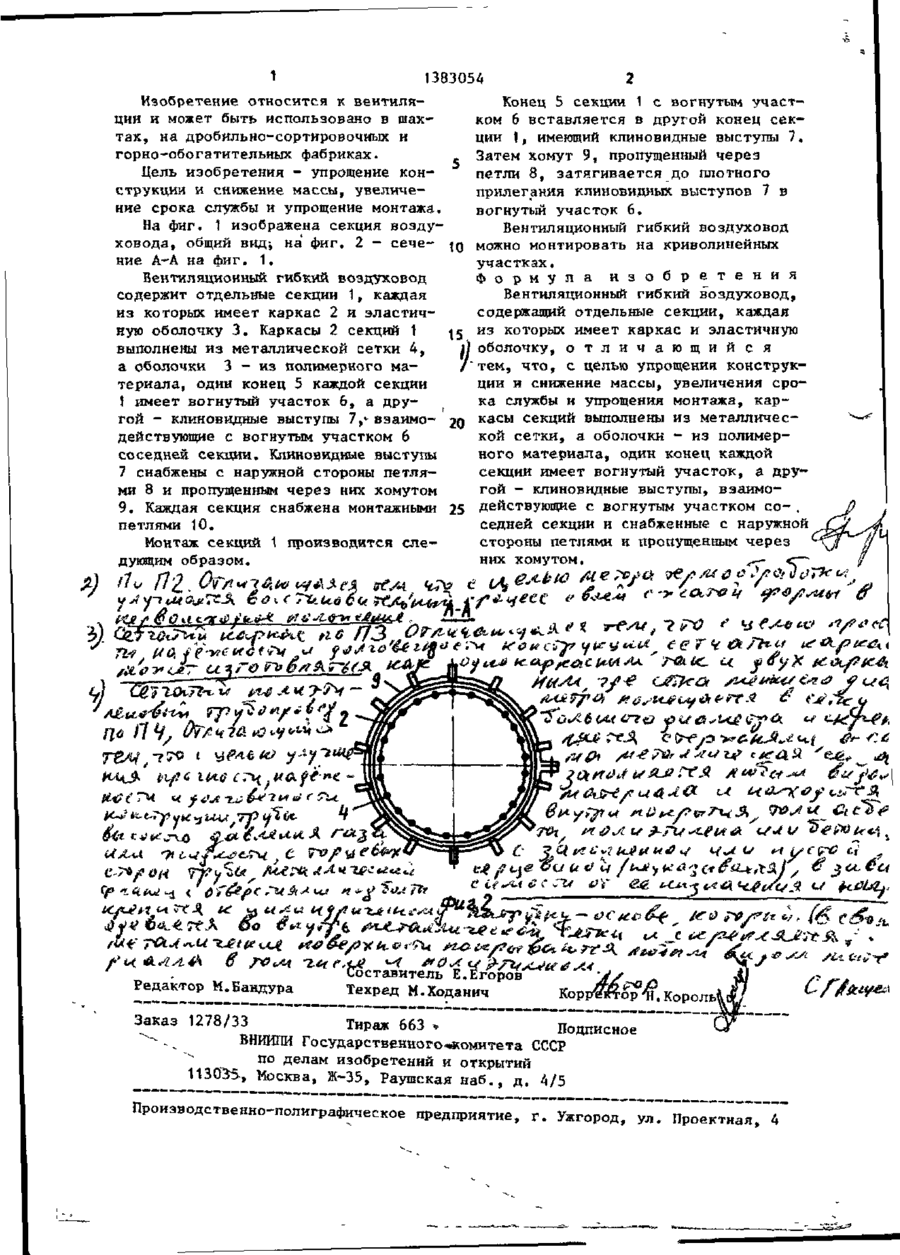

'7/1 ЧНГ \V СОЮЗ СОВЕТСНИХ СОЦИАЛИСТкНЕСНИХ РЕСПУБЛМ* ОПИС ВИНАХОДІ ДО ПАТЕНТУ (5D . 1383054 А1 f F 13/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ПАТЕНТ УКРАЇНИ ОПИСАНИЕ И30БРЕТЕНИ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4035589/29-06 . (22) 14.03.86 (46) 23.03.88. Бюл. № 11 (75) С.Г.Лященко (53) 697.92 (088.8) (54) ВЕНТИЛЯЦИОННЫЙ ГИБКИЙ ВОЗДУХОВОД (57) Изобретение м.б. использовано в шахтах, на дробильно-сортировочных и горно-обогатительных фабриках, Цель изобретения - упрощение конструкции и снижение веса, увеличение срока службы и упрощение монтажа воздуховода. Каждая из секций 1 воз 1.1 .'Г-, духовода имеет каркас из металлической сетки и эластичную оболочку 3 из полимерного материала. Один конец 5 каждой секции имеет вогнутый участок 6, а другой - клиновидные выступы 7, взаимодействующие с участками 6 соседней секции. Выступы снабжены с наружной стороны петлями 8 и пропущенным через них хомутом 9. Конец 5 секции с вогнутым участком вставляется в другой конец секции, имеющий выступы 7. Хомут 9 затягивается до плотного прилегания выступов в участок 6, Воздуховод можно монтировать на криволинейных участках. 2 ил. Л \, \ґ crfh Si *л Л. ' &3 ^7 Л _ ^ f * 1 1383054 Изобретение относится к вентиляКонец 5 секции 1 с вогнутым участции и может быть использовано в шахком 6 вставляется в другой конец сектах, на дробильио-сортировочных и ции 1, имеющий клиновидные выступы 7. горно-обогатительных фабрикахЗатем хомут 9, пропущенный через петли 8, затягивается до плотного Цель изобретения - упрощение конприлегания клиновидных выступов 7 в струкции и снижение массы, увеличевогнутый участок 6. ние срока службы и упрощение монтажа. На фиг. 1 изображена секция воздуВентиляционный гибкий воздуховод ховода, общий вид; н а фиг. 2 - сече- 10 можно монтировать на криволинейных ние А-А на фиг. 1. участках. Вентиляционный гибкий воздуховод Ф о р м у л а и з о б р е т е н и я содержит отдельные секции 1, каждая Вентиляционный гибкий воздуховод, из которых имеет каркас 2 и эластичсодержащий отдельные секции, каждая ную оболочку 3. Каркасы 2 секций 1 из которых имеет каркас и эластичную выполнены из металлической сетки 4, оболочку, о т л и ч а ю щ и й с я а оболочки 3 - из полимерного матем, что, с целью упрощения конструктериала, один конец 5 каждой секции ции и снижение массы, увеличения сро1 имеет вогнутый участок 6, а друка службы и упрощения монтажа, каргой - клиновидные выступы 7,Lвзаимо- 20 касы секций выполнены из металличесдействующие с вогнутым участком 6 кой сетки, а оболочки - из полимерсоседней секции. Клиновидные выступы ного материала, один конец каждой 7 снабжены с наружной стороны петлясекции имеет вогнутый участок, а друми 8 и пропущенным через них хомутом гой - клиновидные выступы, взаимо9. Каждая секция снабжена монтажными 25 действующие с вогнутым участком со- . петлями 10. седней секции и снабженные с наружной Монтаж секций 1 производится слестороны петлями и пропущенным через дующим образом. них хомутом. "У є % v-esu, ? FO ** у f^o «с *i/?# H ;оставитель E.EropoV Редактор М.Бандура Техред М.Ходанич jt/ л Л1 К о р р Ж ! ї ? # Король*/> Заказ 1278/33 Тираж 663 * Подписное В И П Государственного^їомитета СССР НИИ по делам изобретений и открытий Москва, Ж-35, Раушская наб., д. Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная™
ДивитисяДодаткова інформація
Назва патенту англійськоюVentilation flexible air guide
Автори англійськоюLiaschenko Stanislav Heorhiiovych
Назва патенту російськоюВентиляционный гибкий воздуховод
Автори російськоюЛященко Станислав Георгиевич
МПК / Мітки
МПК: F24F 13/02
Мітки: воздуховод, вентиляційний, гнучкий
