Робочий орган культиватора

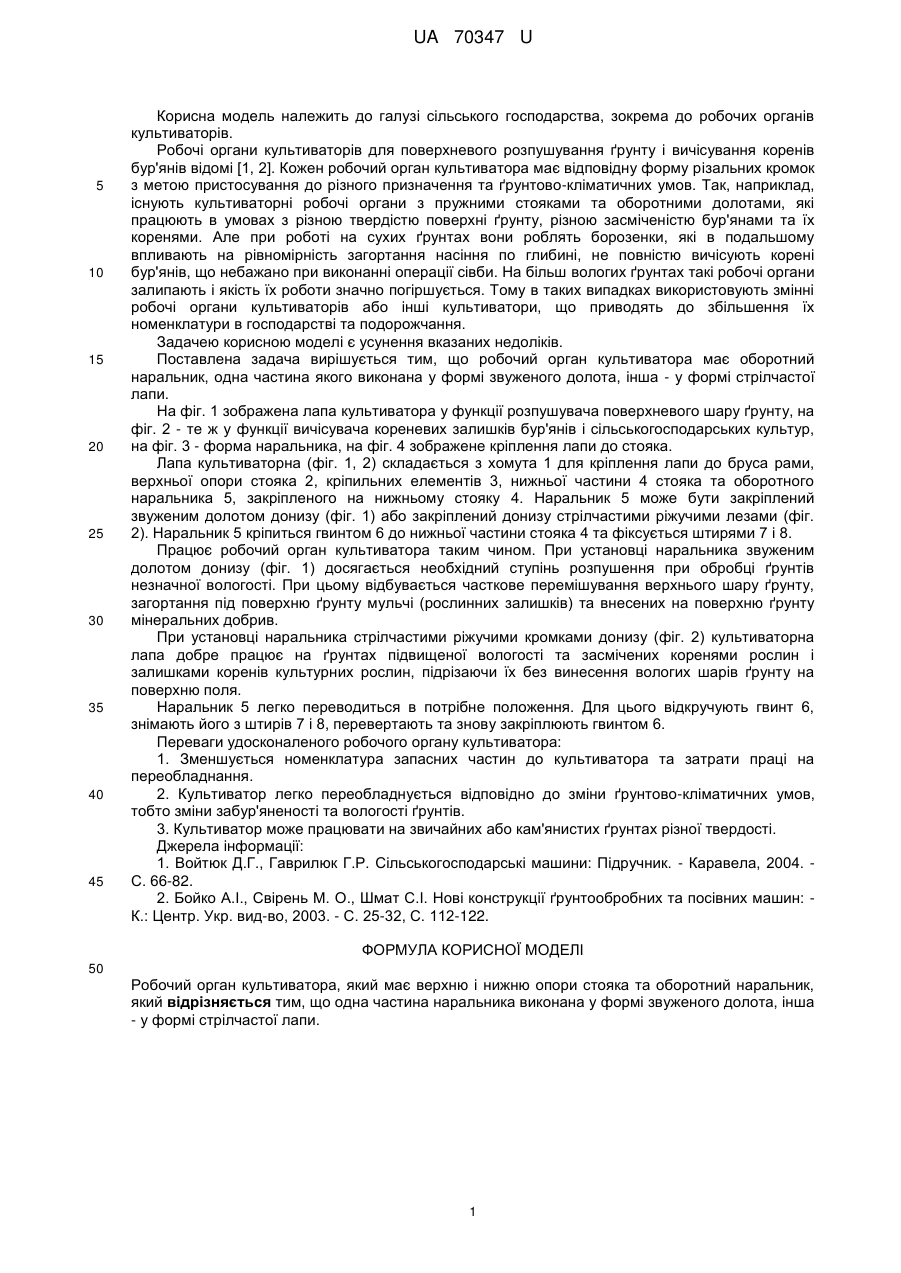

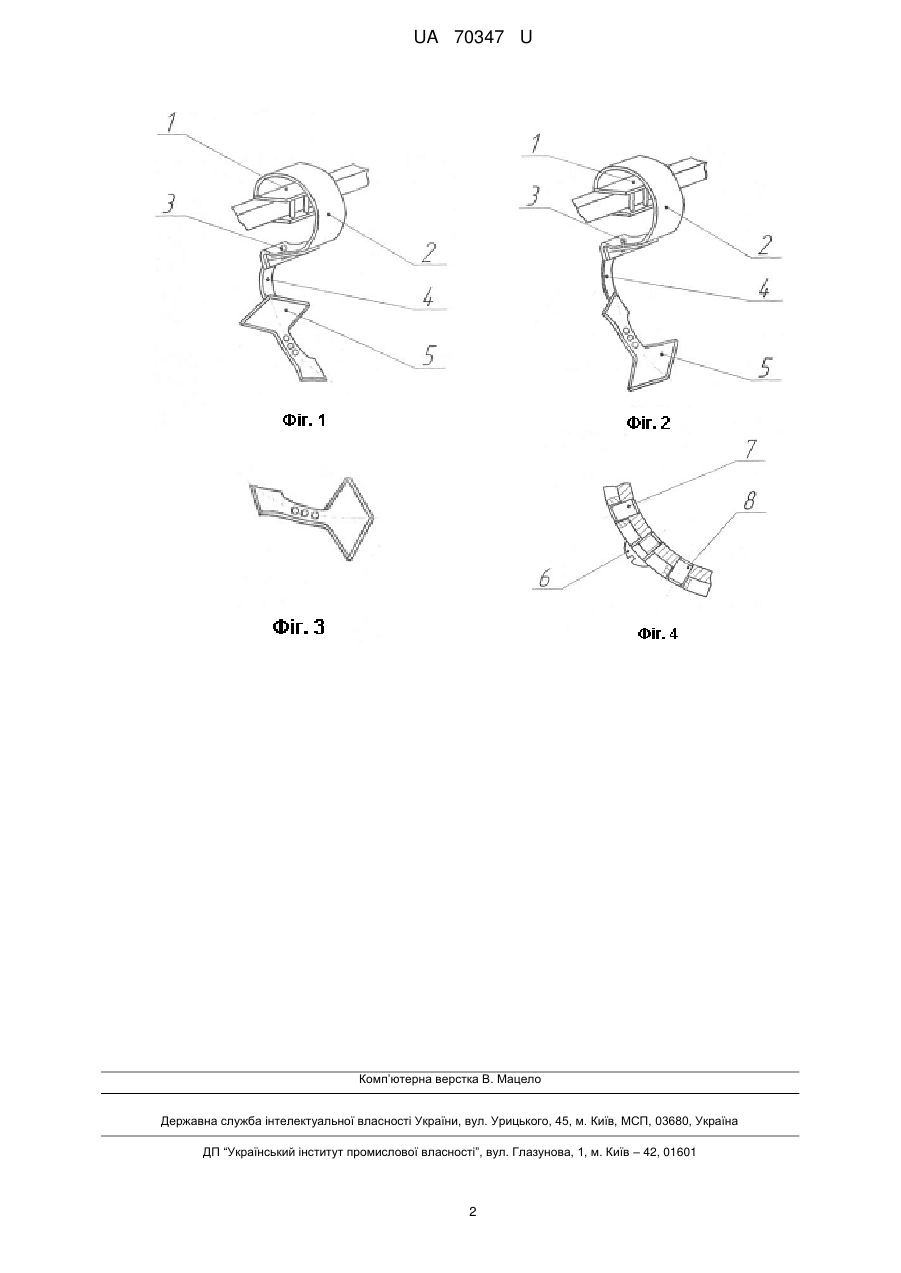

Реферат: Робочий орган культиватора має верхню і нижню опори стояка та оборотний наральник. Одна частина наральника виконана у формі звуженого долота, інша - у формі стрілчастої лапи. UA 70347 U (54) РОБОЧИЙ ОРГАН КУЛЬТИВАТОРА UA 70347 U UA 70347 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільського господарства, зокрема до робочих органів культиваторів. Робочі органи культиваторів для поверхневого розпушування ґрунту і вичісування коренів бур'янів відомі [1, 2]. Кожен робочий орган культиватора має відповідну форму різальних кромок з метою пристосування до різного призначення та ґрунтово-кліматичних умов. Так, наприклад, існують культиваторні робочі органи з пружними стояками та оборотними долотами, які працюють в умовах з різною твердістю поверхні ґрунту, різною засміченістю бур'янами та їх коренями. Але при роботі на сухих ґрунтах вони роблять борозенки, які в подальшому впливають на рівномірність загортання насіння по глибині, не повністю вичісують корені бур'янів, що небажано при виконанні операції сівби. На більш вологих ґрунтах такі робочі органи залипають і якість їх роботи значно погіршується. Тому в таких випадках використовують змінні робочі органи культиваторів або інші культиватори, що приводять до збільшення їх номенклатури в господарстві та подорожчання. Задачею корисною моделі є усунення вказаних недоліків. Поставлена задача вирішується тим, що робочий орган культиватора має оборотний наральник, одна частина якого виконана у формі звуженого долота, інша - у формі стрілчастої лапи. На фіг. 1 зображена лапа культиватора у функції розпушувача поверхневого шару ґрунту, на фіг. 2 - те ж у функції вичісувача кореневих залишків бур'янів і сільськогосподарських культур, на фіг. 3 - форма наральника, на фіг. 4 зображене кріплення лапи до стояка. Лапа культиваторна (фіг. 1, 2) складається з хомута 1 для кріплення лапи до бруса рами, верхньої опори стояка 2, кріпильних елементів 3, нижньої частини 4 стояка та оборотного наральника 5, закріпленого на нижньому стояку 4. Наральник 5 може бути закріплений звуженим долотом донизу (фіг. 1) або закріплений донизу стрілчастими ріжучими лезами (фіг. 2). Наральник 5 кріпиться гвинтом 6 до нижньої частини стояка 4 та фіксується штирями 7 і 8. Працює робочий орган культиватора таким чином. При установці наральника звуженим долотом донизу (фіг. 1) досягається необхідний ступінь розпушення при обробці ґрунтів незначної вологості. При цьому відбувається часткове перемішування верхнього шару ґрунту, загортання під поверхню ґрунту мульчі (рослинних залишків) та внесених на поверхню ґрунту мінеральних добрив. При установці наральника стрілчастими ріжучими кромками донизу (фіг. 2) культиваторна лапа добре працює на ґрунтах підвищеної вологості та засмічених коренями рослин і залишками коренів культурних рослин, підрізаючи їх без винесення вологих шарів ґрунту на поверхню поля. Наральник 5 легко переводиться в потрібне положення. Для цього відкручують гвинт 6, знімають його з штирів 7 і 8, перевертають та знову закріплюють гвинтом 6. Переваги удосконаленого робочого органу культиватора: 1. Зменшується номенклатура запасних частин до культиватора та затрати праці на переобладнання. 2. Культиватор легко переобладнується відповідно до зміни ґрунтово-кліматичних умов, тобто зміни забур'яненості та вологості ґрунтів. 3. Культиватор може працювати на звичайних або кам'янистих ґрунтах різної твердості. Джерела інформації: 1. Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини: Підручник. - Каравела, 2004. С. 66-82. 2. Бойко А.І., Свірень М. О., Шмат С.І. Нові конструкції ґрунтообробних та посівних машин: К.: Центр. Укр. вид-во, 2003. - С. 25-32, С. 112-122. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Робочий орган культиватора, який має верхню і нижню опори стояка та оборотний наральник, який відрізняється тим, що одна частина наральника виконана у формі звуженого долота, інша - у формі стрілчастої лапи. 1 UA 70347 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
