Упорядження для транспортурування стрічок друкарської машини

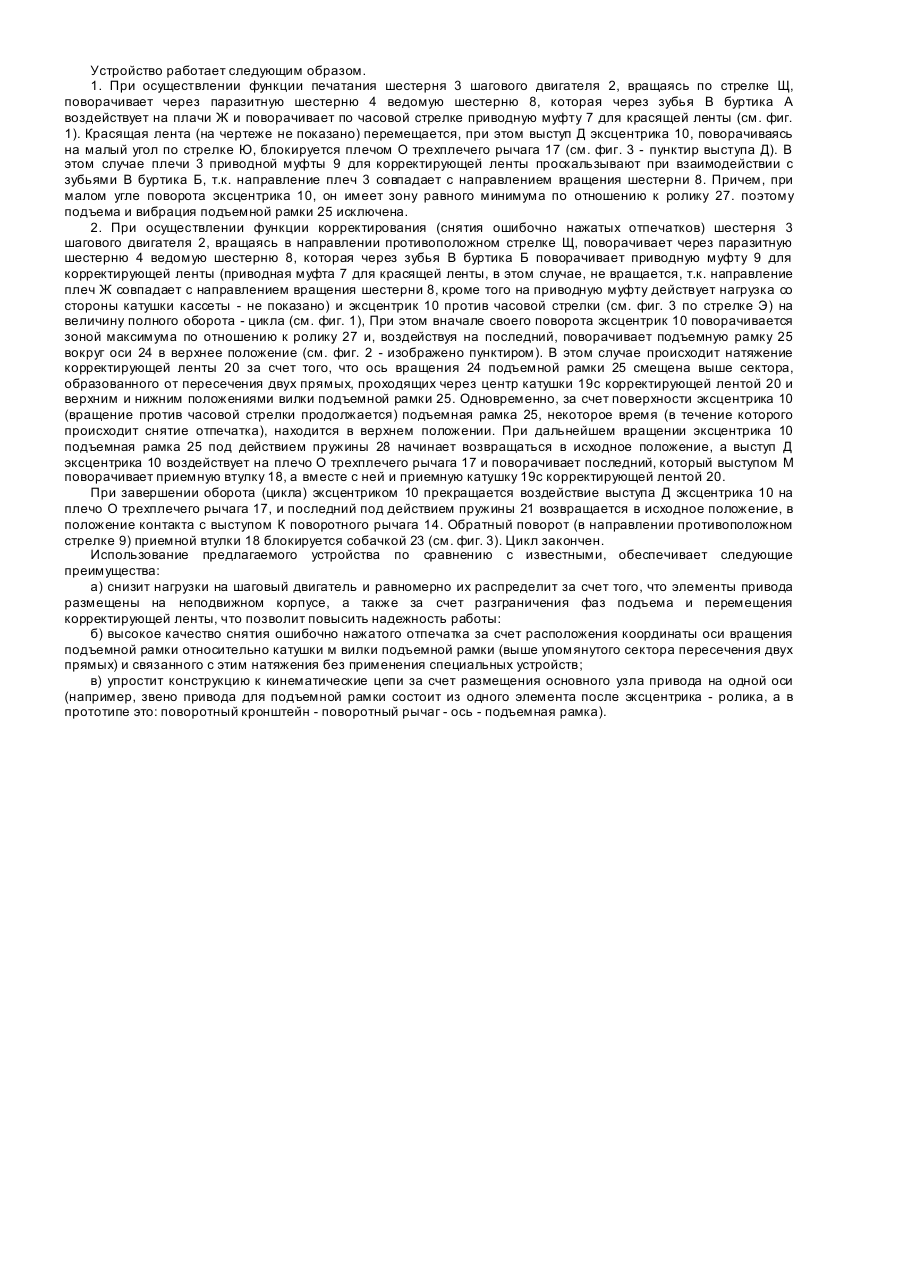

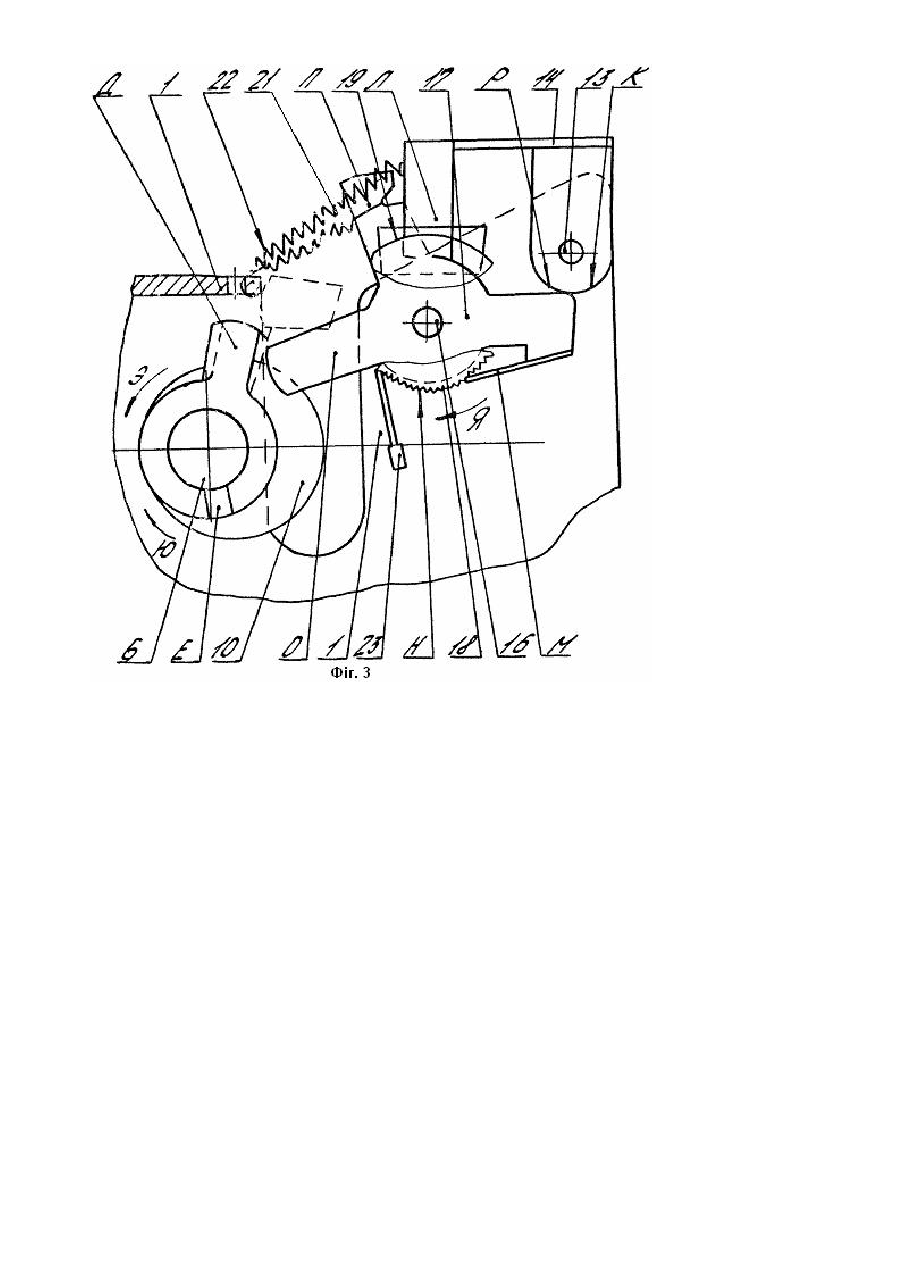

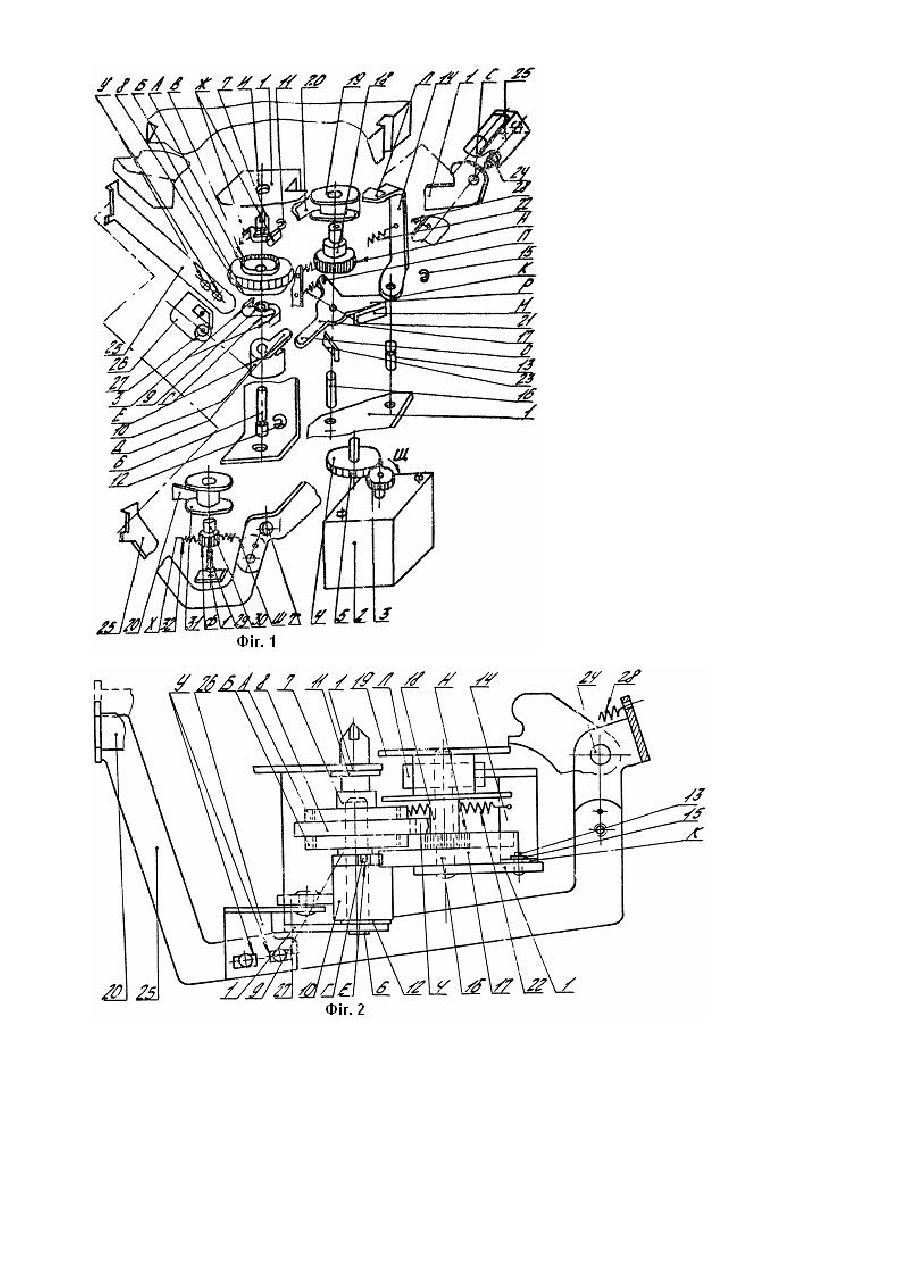

Изобретение относится к области оргтехники и может быть использовано в пишущих машинах. Известно устройство для транспортировки лент пишущих и счетны х машин, содержащее шаговый двигатель с шестерней, с которой взаимодействуют одновременно две ведомые шестерни привода двух отдельных кинематических цепей, первая из которых через шестерню, приводную муфту и приводной валик перемещает красящую ленту, а вторая - через шестерню посредством пружины, поджатой к ведомой шестерне, и эксцентрик, с которым постоянно контактирует собачка, связана с рычагом, который контактирует с поворотным рычагом, причем последний через ось связан с подъемной рамкой [1]. Недостатками данного устройства являются: - сложность конструкции вследствие использования разных кинематических цепей, размещенных на разных осях с элементами кинематики; - низкая надежность вследствие: - а) размещения деталей, связанных с транспортированием корректирующей ленты, на подвижной рамке, вызывающее вибрацию и износ элементов кинематики и дополнительную нагрузку на шаговый дви гатель; 6) дополнительной нагрузки на шаговый двигатель, вследствие обеспечения одновременного подъема подвижной рамки и перемещения корректирующей ленты. В основу изобретения поставлена задача создания устройства для транспортировки лент пишущи х машин, в котором путем размещения элементов привода на неподвижном корпусе и разграничения фаз подъема и перемещения корректирующей ленты, а также размещения основного узла привода на одной оси и исключением дополнительного применения специальных устройств для натяжения ленты обеспечивается повышение надежности и упрощение конструкции. Поставленная задача решается тем, что устройство для транспортировки лент пишущи х машин, содержащее корпус, установленный в корпусе шаговый двигатель с шестерней, приводную муфту для красящей ленты и ведомые шестерни, кинематически связанные между собой, первая из которых взаимодействует с шестерней шагового двигателя, а вторая - с приводной муфтой для красящей ленты, подъемную рамку, шарнирно размещенную в корпусе, приемную и ведомую втулки с зубьями, поворотный рычаг, согласно изобретению, снабжено эксцентриком с выступом и жестко связанной с ним приводной муфтой для корректирующей ленты, размещенными на оси ведомой шестерни, которая установлена с возможностью взаимодействия одной стороной с приводной муфтой для красящей ленты, а другой - с приводной муфтой для корректирующей ленты, собачкой жестко закрепленной на корпусе и установленным на корпусе трехплечим рычагом с выступом, который размещен с возможностью взаимодействия одним плечом с подпружиненным к корпусу поворотным рычагом, другим плечом - с выступом эксцентрика, а третьим через пружину связан с корпусом, приемная втулка установлена соосно с трехплечим рычагом с возможностью взаимодействия с его выступом и собачкой, при этом подъемная рамка установлена с возможностью контактирования с эксцентриком. Сущность заявляемого технического решения заключается в том. что все элементы привода размещены на корпусе, а приводная муфта для красящей ленты и эксцентрик с выступом размещены соосно с ведомой шестерней с возможностью попеременного взаимодействия с последней, причем, эксцетрик с выступом кинематически непосредственно связан с подъемной рамкой и имеет возможность периодического взаимодействия с трехплечим рычагом именно после подъема подъемной рамки и осуществления печатания. Кроме того, координата оси вращения подъемной рамки геометрически расположена таким образом, что в верхнем положении последней корректирующая лента приходит в состояние натяжения. Привод корректирующей ленты можно осуществить также и за счет фрикционного взаимодействия заявляемой пары: ведомая шестерня - приводная муфта для корректирующей ленты. В этом случае между эксцентриком с выступом и приводной муфтой для корректирующей ленты размещена пружина сжатия, которая прижимает приводную муфту для корректирующей ленты к нижней плоскости шестерни, выполненной без нижнего буртика. Контактирующая с нижней плоскостью ведомой шестерни поверхность приводной муфты имеет плоскую поверхность без плеча (плеч). Изобретение поясняется чертежами. На фиг. 1 изображен общий вид устройства для транспортировки лент пишущей машины; на фиг. 2 показан сборочный чертеж устройства; на фиг. 3 показано взаимное положение элементов кинематики, связанных с транспортировкой корректирующей ленты. Устройство для транспортировки лент пишущи х машин содержит корпус 1, установленный в корпусе реверсивный шаговый двигатель 2 с шестерней 3, с которой взаимодействует паразитная шестерня 4, шарнирно размещенная на оси 5. Ось 6 закреплена в корпусе 1, на ней расположены приводная муфта 7 для красящей ленты, ведомая шестерня 8, каждая грань которой снабжена буртиками А и Б с зубьями В, приводная муфта 9 для корректирующей ленты с выступом Г и эксцентрик 10 с выступом Д и уступом Е. Приводная муфта 7 для красящей ленты и приводная муфта 9 для корректирующей ленты имеют соответственно против и по направлению часовой стрелки два плеча Ж и З, которые взаимодействуют соотве тственно с зубьями В верхнего А и нижнего Б буртиков ведомой шестерни 8. При этом, приводная муфта 7, которая размещена в отверстии И корпуса 1, и ось 6 закреплены в корпусе соответственно посредством шайб 11 и 12. В корпусе 1 жестко закреплена ось 13, на которой шарнирно размещен поворотный рычаг 14 с плечом Л, закрепленный посредством шайбы 15. На оси 16, закрепленной в корпусе 1, размещены трехплечий рычаг 17 с выступом Μ и приемная втулка 18 с зубцами Н, на которой закреплена приемная катушка 19 с корректирующей лентой 20. Одно плечо О трехплечего рычага имеет возможность взаимодействовать с выступом Д эксцентрика 10, другое плечо Π через пружину 21 связано с корпусом 1, а третье плечо Ρ взаимодействует с выступом К поворотного рычага 14, плечо Л которого поджимает корректирующую ленту 20 в приемной катушке 19 посредством пружины 22, связанной с корпусом 1. При этом, в корпусе 1 размещена собачка 23, которая вместе с выступом Μ трехплечего рычага 17 взаимодействует с з убцами Н приемной втулки 18. В корпусе 1 симметрично с двух сторон в отверстиях С размещены оси 24, на которых в отверстиях 1 размещена подъемная рамка 25 с направляющими пазами У, в которых закреплен уголок 26 с роликом 27 для взаимодействия с эксцентриком 10. При этом, ролик 27 подъемной рамки 25 через пружину 28, связанную с корпусом 1, постоянно контактирует с эксцентриком 10. В корпусе 1 противоположно оси 16 закреплена ось 29, на которой размещена ведомая втулка 30 с зубьями Ф, на которой закреплена ведомая катушка 31 с корректирующей лентой 20. Пружинный элемент 32 поджимает зубья Ф ведомой втулки 30 с одной стороны и закреплен в корпусе (не показано) усиками Χ и Ш. Устройство работает следующим образом. 1. При осуществлении функции печатания шестерня 3 шагового двигателя 2, вращаясь по стрелке Щ, поворачивает через паразитную шестерню 4 ведомую шестерню 8, которая через зубья В буртика А воздействует на плачи Ж и поворачивает по часовой стрелке приводную муфту 7 для красящей ленты (см. фиг. 1). Красящая лента (на чертеже не показано) перемещается, при этом выступ Д эксцентрика 10, поворачиваясь на малый угол по стрелке Ю, блокируется плечом О трехплечего рычага 17 (см. фиг. 3 - пунктир выступа Д). В этом случае плечи 3 приводной муфты 9 для корректирующей ленты проскальзывают при взаимодействии с зубьями В буртика Б, т.к. направление плеч 3 совпадает с направлением вращения шестерни 8. Причем, при малом угле поворота эксцентрика 10, он имеет зону равного минимума по отношению к ролику 27. поэтому подъема и вибрация подъемной рамки 25 исключена. 2. При осуществлении функции корректирования (снятия ошибочно нажатых отпечатков) шестерня 3 шагового двигателя 2, вращаясь в направлении противоположном стрелке Щ, поворачивает через паразитную шестерню 4 ведомую шестерню 8, которая через зубья В буртика Б поворачивает приводную муфту 9 для корректирующей ленты (приводная муфта 7 для красящей ленты, в этом случае, не вращается, т.к. направление плеч Ж совпадает с направлением вращения шестерни 8, кроме того на приводную муфту действует нагрузка со стороны катушки кассеты - не показано) и эксцентрик 10 против часовой стрелки (см. фиг. 3 по стрелке Э) на величину полного оборота - цикла (см. фиг. 1), При этом вначале своего поворота эксцентрик 10 поворачивается зоной максимума по отношению к ролику 27 и, воздействуя на последний, поворачивает подъемную рамку 25 вокруг оси 24 в верхнее положение (см. фиг. 2 - изображено пунктиром). В этом случае происходит натяжение корректирующей ленты 20 за счет того, что ось вращения 24 подъемной рамки 25 смещена выше сектора, образованного от пересечения двух прямых, проходящих через центр катушки 19с корректирующей лентой 20 и верхним и нижним положениями вилки подъемной рамки 25. Одновременно, за счет поверхности эксцентрика 10 (вращение против часовой стрелки продолжается) подъемная рамка 25, некоторое время (в течение которого происходит снятие отпечатка), находится в верхнем положении. При дальнейшем вращении эксцентрика 10 подъемная рамка 25 под действием пружины 28 начинает возвращаться в исходное положение, а выступ Д эксцентрика 10 воздействует на плечо О трехплечего рычага 17 и поворачивает последний, который выступом Μ поворачивает приемную втулку 18, а вместе с ней и приемную катушку 19с корректирующей лентой 20. При завершении оборота (цикла) эксцентриком 10 прекращается воздействие выступа Д эксцентрика 10 на плечо О трехплечего рычага 17, и последний под действием пружины 21 возвращается в исходное положение, в положение контакта с выступом К поворотного рычага 14. Обратный поворот (в направлении противоположном стрелке 9) приемной втулки 18 блокируется собачкой 23 (см. фиг. 3). Цикл закончен. Использование предлагаемого устройства по сравнению с известными, обеспечивает следующие преимущества: а) снизит нагрузки на шаговый двигатель и равномерно их распределит за счет того, что элементы привода размещены на неподвижном корпусе, а также за счет разграничения фаз подъема и перемещения корректирующей ленты, что позволит повысить надежность работы: б) высокое качество снятия ошибочно нажатого отпечатка за счет расположения координаты оси вращения подъемной рамки относительно катушки м вилки подъемной рамки (выше упомянутого сектора пересечения двух прямых) и связанного с этим натяжения без применения специальных устройств; в) упростит конструкцию к кинематические цепи за счет размещения основного узла привода на одной оси (например, звено привода для подъемной рамки состоит из одного элемента после эксцентрика - ролика, а в прототипе это: поворотный кронштейн - поворотный рычаг - ось - подъемная рамка).
