Пирогов Леонід Іванович

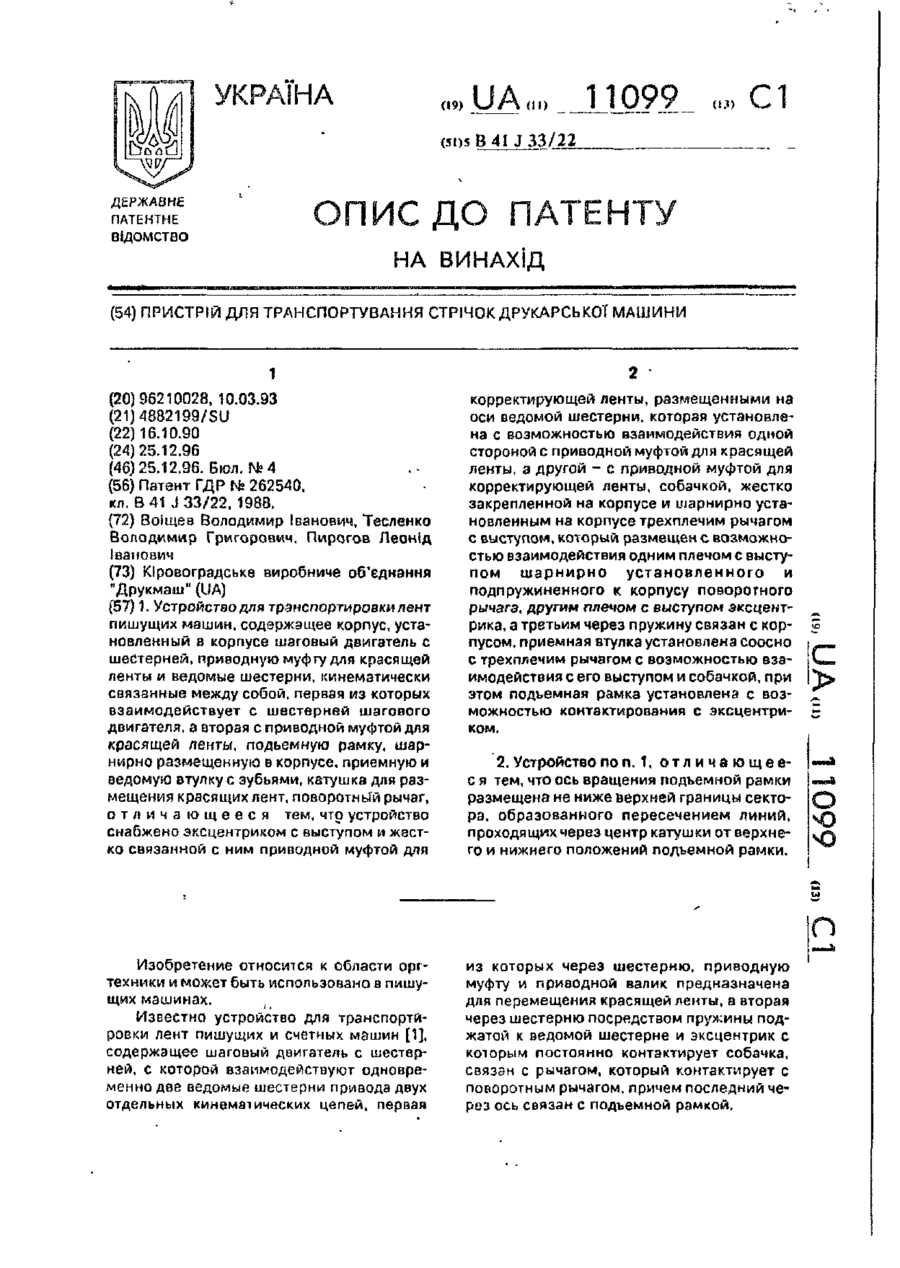

Номер патенту: 11099

Опубліковано: 25.12.1996

Автори: Пирогов Леонід Іванович, Тесленко Володимир Григорович, Воіщев Володимир Іванович

МПК: B41J 33/14

Мітки: машини, стрічок, друкарської, пристрій, транспортування

Текст:

...с выступом М трехплечего рычага 17 взаимодействуют с зубьями И приемной втулки 18. В корпусе 1 симметрично с двух сторон в отверстиях С размещены оси 24, на которых в отверстиях Т размещена подъемная рамка 25 с направляющими пазами У, в которых закреплен уголок 26 с роликами 27 для взаимодействия с эксцентриком 10. При этом, ролик 27 подъемной рамки 25 через пружину 28, связанную с корпусом 1, постоянно контактируете эксцентриком 10. В корпусе...

Номер патенту: 9968

Опубліковано: 30.09.1996

Автори: Воіщев Володимир Іванович, Татаринов Сергій Васильович, Пирогов Леонід Іванович

МПК: B41J 19/00

Мітки: інтервалу, рядка, встановлення, пристрій, друкарський, машини

Текст:

...в виде П-образной скобы, установленной на горце второго конца оси, на котором выполнены лыски, и расположенной между фиксирующей кнопкой и управляющей ручкой, па управляющей ручке выполнены пазы для расположения в них направляющих элементов поворотного кронштейна, внутренние зубцы приводной шесерни расположены со стороны бумаго(.мтооио, г вала, а кинематическая связь приводно і шестерни с диском выполнена в виде расположенного на диске...

Номер патенту: 3787

Опубліковано: 27.12.1994

Автори: Пирогов Леонід Іванович, Воіщев Володимир Іванович, Тесленко Володимир Григорович

МПК: B41J 33/14

Мітки: транспортурування, друкарської, машини, упорядження, стрічок

Формула / Реферат:

Устройство для транспортировки лент пишущих машин, содержащее корпус, установленный в корпусе шаговый двигатель с шестерней, приводную муфту для красящей ленты и ведомые шестерни, кинематически связанные между собой, первая из которых взаимодействуете шестерней шагового двигателя, а вторая 4- с приводной муфтой для красящей ленты, подъемную рамку, шарнирно размещенную в корпусе, приемную и ведомую втулки с зубьями, поворотный рычаг,...

Номер патенту: 3210

Опубліковано: 26.12.1994

Автори: Пирогов Леонід Іванович, Ковтунов Володимир Сергійович, Таранченко Володимир Олексійович, Склярський Петро Ісайович, Воіщев Володимир Іванович

МПК: B41J 19/34

Мітки: друкарської, механізм, пробілу, машини

Формула / Реферат:

1. Механизм пробела пишущей машины, содержащий корпус, каретку с зубчатой рейкой, полеустановитель, приводной рычаг, включающий рычаг взаимодействующий с зубчатой рейкой каретки посредством качающегося кронштейна с собачками, отличающийся тем, что он снабжен шарнирно установленным в корпусе, блокирующим рычагом, одно плечо которого кинематически связано с полеустановителем, а другое с включающим рычагом.2. Механизм по п. 1,...
