Інерційний віброперетворювач і гучномовець

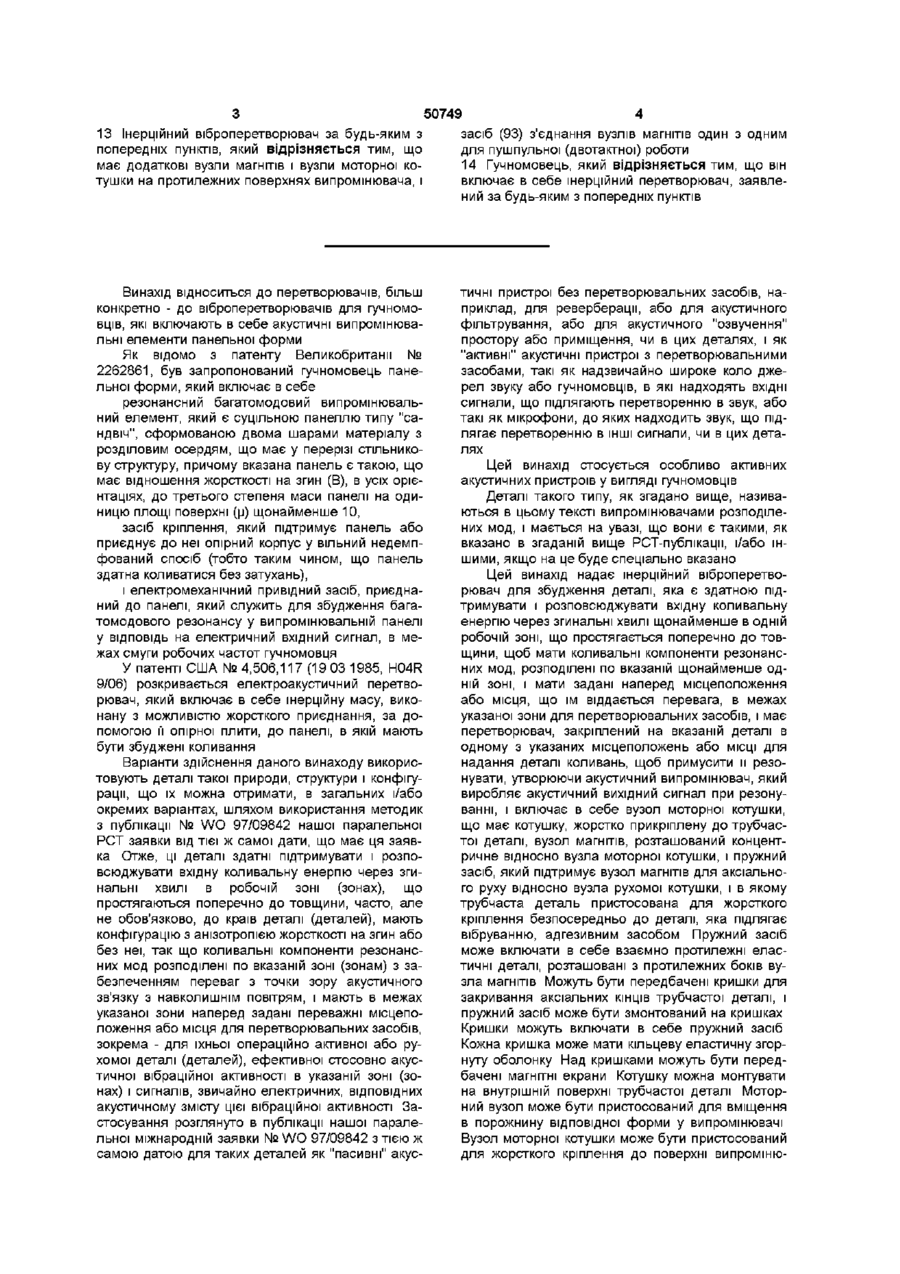

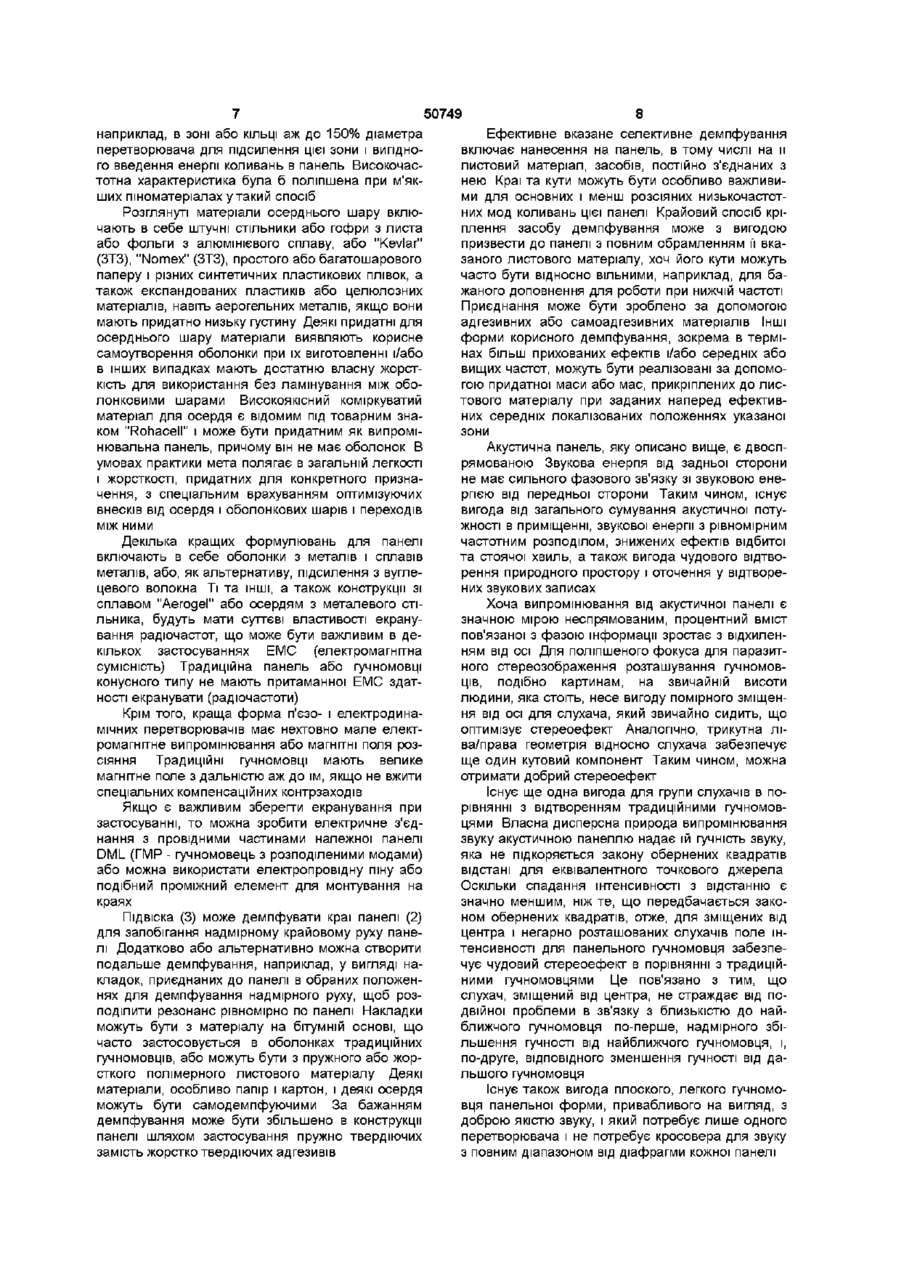

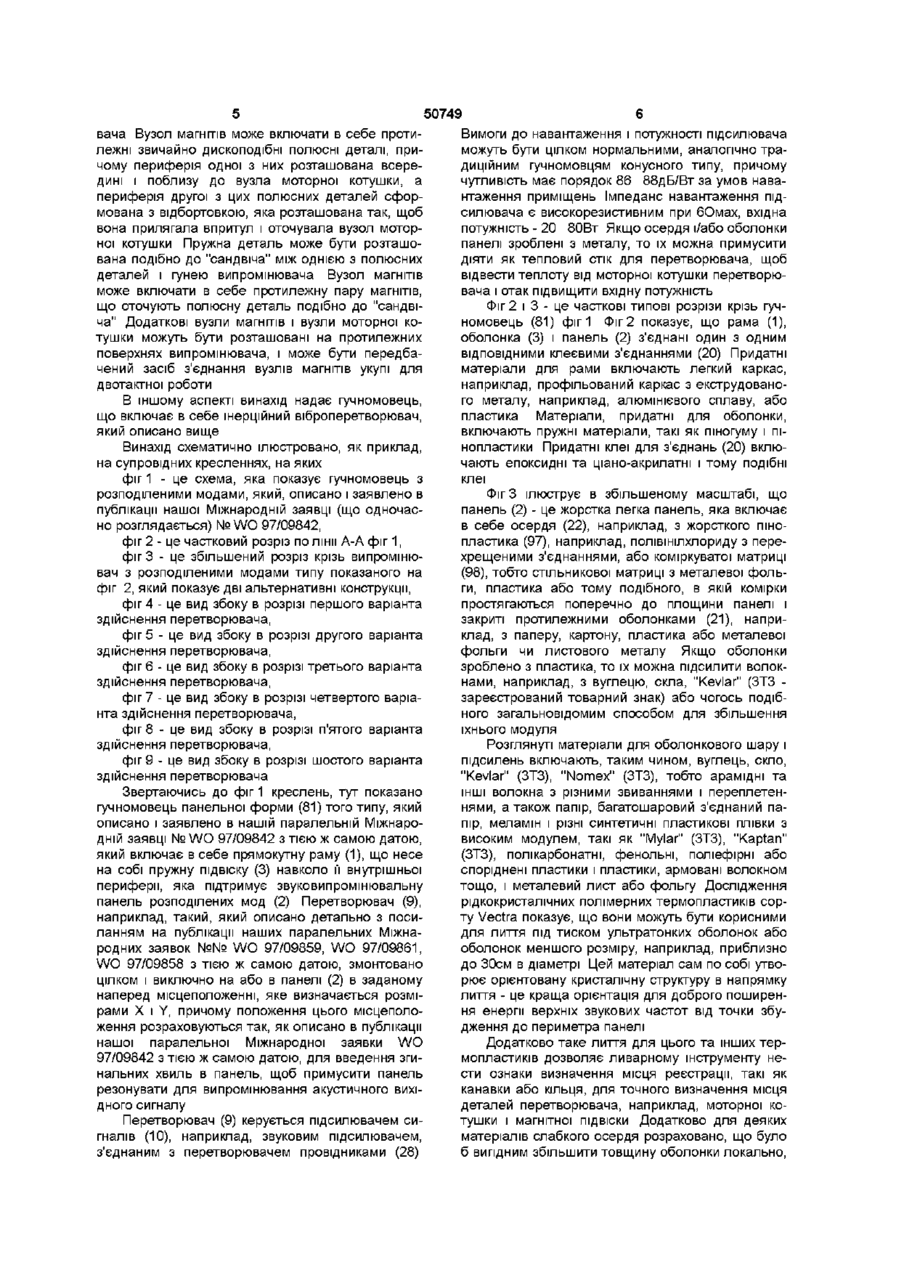

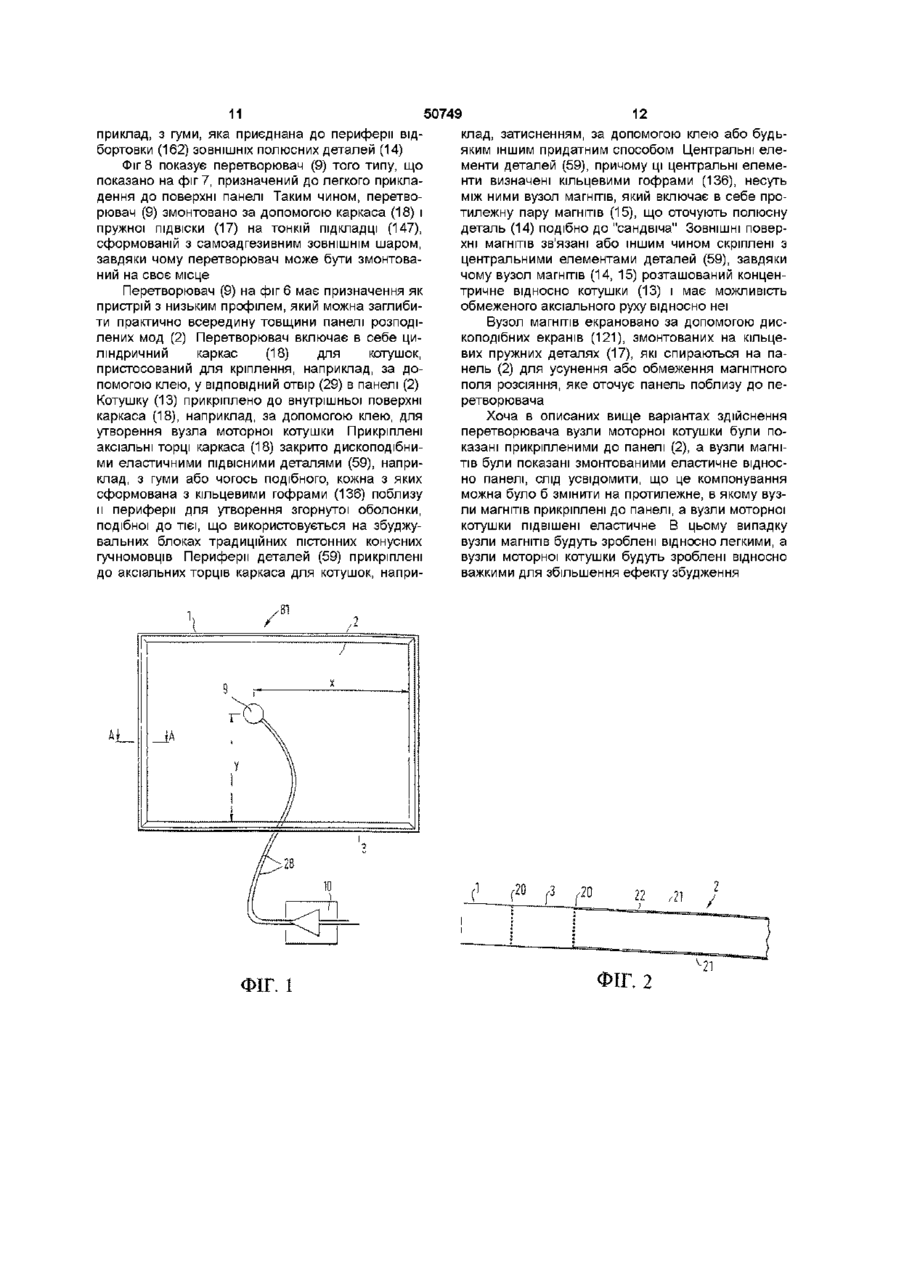

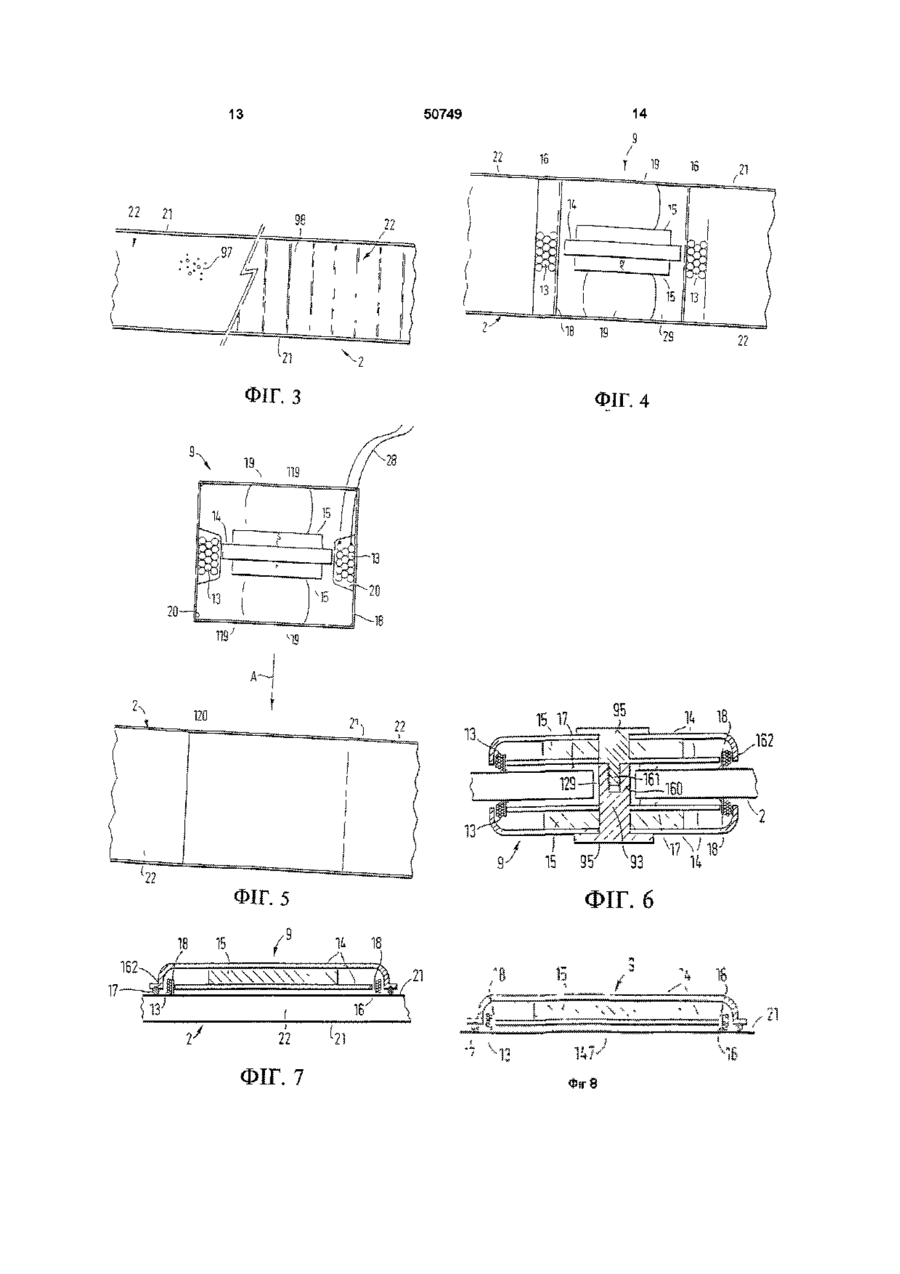

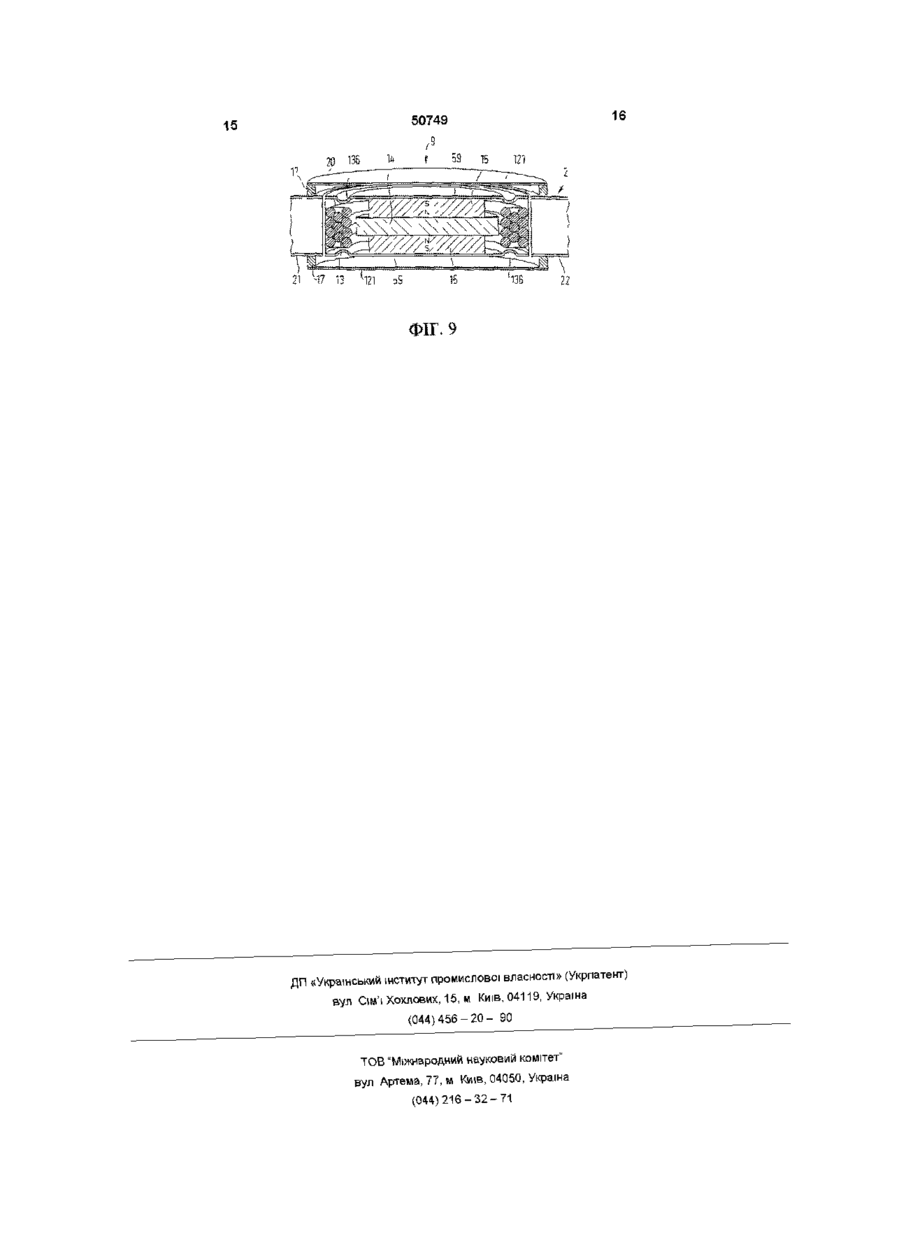

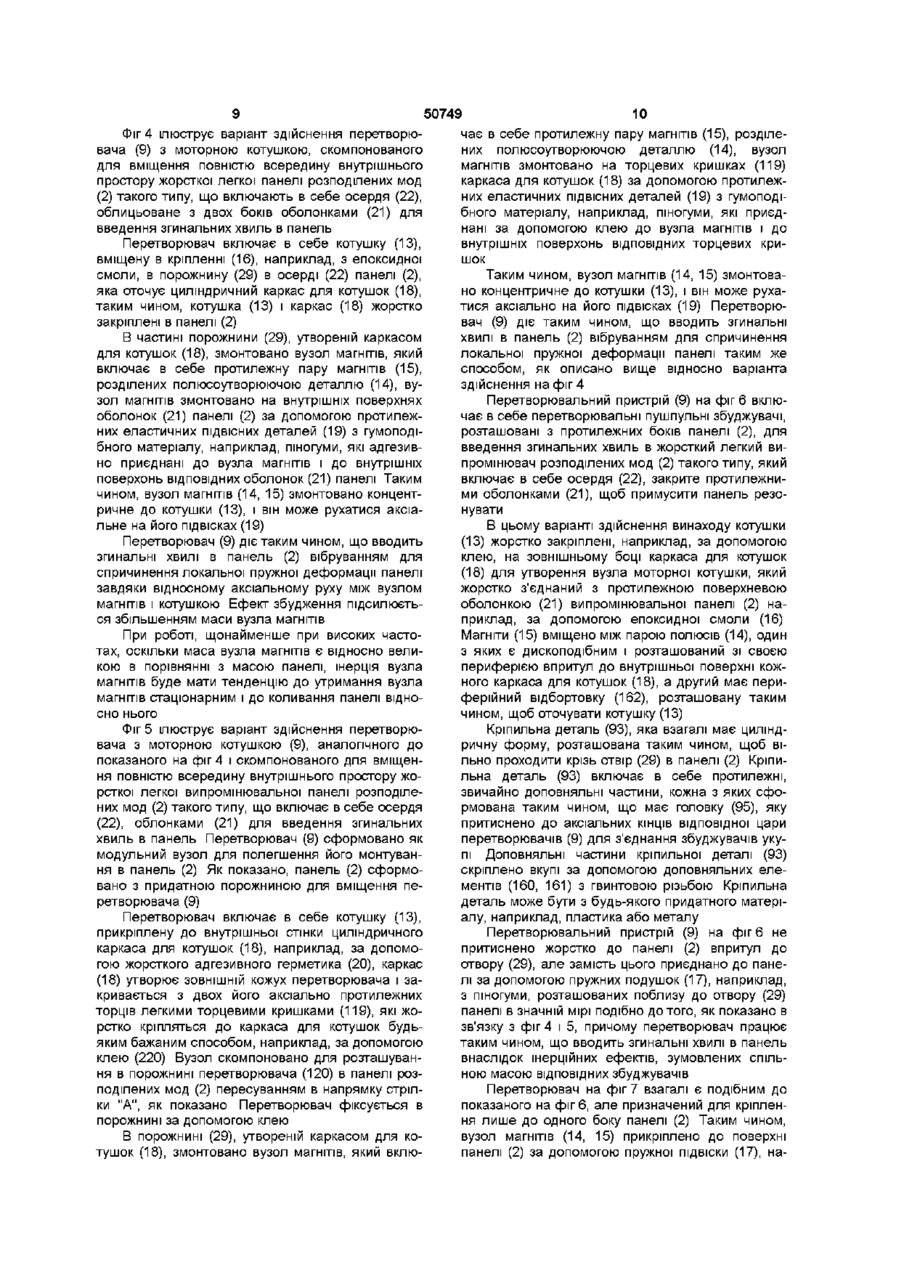

1 Інерційний віброперетворювач (9) для збудження деталі (2), яка є здатною підтримувати і розповсюджувати вхідну коливальну енергію через згинальні хвилі щонайменше в одній робочій зоні, що простягається поперечно до товщини, так що коливальні компоненти резонансних мод є розподілені по зазначеній щонайменше одній зоні, і в межах зазначеної зони є наперед задані переважні місцеположення або місця для перетворювальних засобів (9), і має перетворювач для збудження коливань в зазначеній деталі, закріплений на ній в одному з зазначених місцеположень або місць, щоб примусити и резонувати, з утворенням акустичного випромінювача, який видає акустичний вихідний сигнал при резонуванні, який включає в себе вузол моторної котушки (13, 18), що має котушку (13), жорстко прикріплену до трубчастої деталі (18), вузол (15) магнітів, розташований концентрично відносно вузла моторної котушки, і пружний засіб (19, 136), який підтримує вузол магнітів для аксіального руху відносно вузла моторної котушки, який відрізняється тим, що трубчаста деталь (18) виконана з можливістю жорсткого кріплення безпосередньо до деталі (2), в якій мають бути викликані коливання, за допомогою адгезивного засобу (16, 20) 2 Інерційний віброперетворювач за п 1, який відрізняється тим, що пружний засіб (19, 136) вклю чає в себе взаємно протилежні еластичні деталі, розташовані з протилежних боків вузла магнітів 3 Інерційний віброперетворювач за п 1 або п 2, який відрізняється тим, що він має кришки (59, 119), які закривають аксіальні КІНЦІ трубчастої деталі (18), і тим, що пружний засіб (19, 136) змонтований на цих кришках 4 Інерційний віброперетворювач за будь-яким з пп 1-3, який відрізняється тим, що котушка (13) є змонтована на внутрішній поверхні трубчастої деталі (18) 5 Інерційний віброперетворювач за будь-яким з попередніх пунктів, який відрізняється тим, що вузол моторної котушки (13, 18) виконаний з можливістю вміщення в порожнину відповідної форми (120) у випромінювачі (2) 6 Інерційний віброперетворювач за п 3 або п 4, або п 5, коли той залежить від п 3, який відрізняється тим, що кришки (59) включають в себе пружний засіб (136) 7 Інерційний віброперетворювач за п 6, який відрізняється тим, що кожна кришка (59) має кільцеву еластичну згорнуту оболонку (136) 8 Інерційний віброперетворювач за п 6 або п 7, який відрізняється тим, що він має магнітні екрани (121) над кришками (59) 9 Інерційний віброперетворювач за будь-яким з пп 1-4, який відрізняється тим, що вузол моторної котушки (13, 18) виконаний з можливістю жорсткого прикріплення до поверхні випромінювача (2) 10 Інерційний віброперетворювач за п 9, який відрізняється тим, що вузол (15) магнітів включає в себе протилежні практично дископодібні полюсні деталі (14), причому периферія одної з них розташована всередині і поблизу вузла моторної котушки (13, 18), а периферія другої з цих полюсних деталей сформована з відбортовкою (162), виконаною так, що вона прилягає впритул до вузла моторної котушки і оточує його 11 Інерційний віброперетворювач за п 10, який відрізняється тим, що пружна деталь (17) розташована як у сандвічі між однією з полюсних деталей і поверхнею випромінювача 12 Інерційний віброперетворювач за будь-яким з пп 1-9, який відрізняється тим, що вузол (15) магнітів включає в себе протилежну пару магнітів (15), які як в сандвічі оточують полюсну деталь (14) О о> 1 о ю З 50749 13 Інерційний віброперетворювач за будь-яким з засіб (93) з'єднання вузлів магнітів один з одним попередніх пунктів, який відрізняється тим, що для пушпульної (двотактної) роботи має додаткові вузли магнітів і вузли моторної ко14 Гучномовець, який відрізняється тим, що він тушки на протилежних поверхнях випромінювача, і включає в себе інерційний перетворювач, заявлений за будь-яким з попередніх пунктів Винахід відноситься до перетворювачів, більш конкретно - до віброперетворювачів для гучномовців, які включають в себе акустичні випромінювальні елементи панельної форми Як відомо з патенту Великобританії № 2262861, був запропонований гучномовець панельної форми, який включає в себе резонансний багатомодовий випромінювальний елемент, який є суцільною панеллю типу "сандвіч", сформованою двома шарами матеріалу з розділовим осердям, що має у перерізі стільникову структуру, причому вказана панель є такою, що має відношення жорсткості на згин (В), в усіх орієнтаціях, до третього степеня маси панелі на одиницю площі поверхні (ц) щонайменше 10, засіб кріплення, який підтримує панель або приєднує до неї опірний корпус у вільний недемпфований спосіб (тобто таким чином, що панель здатна коливатися без затухань), і електромеханічний привідний засіб, приєднаний до панелі, який служить для збудження багатомодового резонансу у випромінювальній панелі у ВІДПОВІДЬ на електричний вхідний сигнал, в межах смуги робочих частот гучномовця У патенті США №4,506,117 (19 03 1985, H04R 9/06) розкривається електроакустичний перетворювач, який включає в себе інерційну масу, виконану з можливістю жорсткого приєднання, за допомогою її опірної плити, до панелі, в якій мають бути збуджені коливання Варіанти здійснення даного винаходу використовують деталі такої природи, структури і конфігурації, що їх можна отримати, в загальних і/або окремих варіантах, шляхом використання методик з публікації № WO 97/09842 нашої паралельної РСТ заявки від тієї ж самої дати, що має ця заявка Отже, ці деталі здатні підтримувати і розповсюджувати вхідну коливальну енергію через згинальні хвилі в робочій зоні (зонах), що простягаються поперечно до товщини, часто, але не обов'язково, до країв деталі (деталей), мають конфігурацію з анізотропією жорсткості на згин або без неї, так що коливальні компоненти резонансних мод розподілені по вказаній зоні (зонам) з забезпеченням переваг з точки зору акустичного зв'язку з навколишнім повітрям, і мають в межах указаної зони наперед задані переважні місцеположення або місця для перетворювальних засобів, зокрема - для їхньої операційно активної або рухомої деталі (деталей), ефективної стосовно акустичної вібраційної активності в указаній зоні (зонах) і сигналів, звичайно електричних, ВІДПОВІДНИХ акустичному змісту цієї вібраційної активності Застосування розглянуто в публікації нашої паралельної міжнародній заявки № WO 97/09842 з тією ж самою датою для таких деталей як "пасивні" акус тичні пристрої без перетворювальних засобів, наприклад, для реверберації, або для акустичного фільтрування, або для акустичного "озвучення" простору або приміщення, чи в цих деталях, і як "активні" акустичні пристрої з перетворювальними засобами, такі як надзвичайно широке коло джерел звуку або гучномовців, в які надходять ВХІДНІ сигнали, що підлягають перетворенню в звук, або такі як мікрофони, до яких надходить звук, що підлягає перетворенню в ІНШІ сигнали, чи в цих деталях Цей винахід стосується особливо активних акустичних пристроїв у вигляді гучномовців Деталі такого типу, як згадано вище, називаються в цьому тексті випромінювачами розподілених мод, і мається на увазі, що вони є такими, як вказано в згаданій вище РСТ-публікацм, і/або іншими, якщо на це буде спеціально вказано Цей винахід надає інерційний віброперетворювач для збудження деталі, яка є здатною підтримувати і розповсюджувати вхідну коливальну енергію через згинальні хвилі щонайменше в одній робочій зоні, що простягається поперечно до товщини, щоб мати коливальні компоненти резонансних мод, розподілені по вказаній щонайменше одній зоні, і мати задані наперед місцеположення або місця, що їм віддається перевага, в межах указаної зони для перетворювальних засобів, і має перетворювач, закріплений на вказаній деталі в одному з указаних місцеположень або МІСЦІ ДЛЯ надання деталі коливань, щоб примусити и резонувати, утворюючи акустичний випромінювач, який виробляє акустичний вихідний сигнал при резонуванні, і включає в себе вузол моторної котушки, що має котушку, жорстко прикріплену до трубчастої деталі, вузол магнітів, розташований концентричне відносно вузла моторної котушки, і пружний засіб, який підтримує вузол магнітів для аксіального руху відносно вузла рухомої котушки, і в якому трубчаста деталь пристосована для жорсткого кріплення безпосередньо до деталі, яка підлягає вібруванню, адгезивним засобом Пружний засіб може включати в себе взаємно протилежні еластичні деталі, розташовані з протилежних боків вузла магнітів Можуть бути передбачені кришки для закривання аксіальних КІНЦІВ трубчастої деталі, і пружний засіб може бути змонтований на кришках Кришки можуть включати в себе пружний засіб Кожна кришка може мати кільцеву еластичну згорнуту оболонку Над кришками можуть бути передбачені магнітні екрани Котушку можна монтувати на внутрішній поверхні трубчастої деталі Моторний вузол може бути пристосований для вміщення в порожнину відповідної форми у випромінювачі Вузол моторної котушки може бути пристосований для жорсткого кріплення до поверхні випроміню 50749 вача Вузол магнітів може включати в себе протилежні звичайно дископодібні полюсні деталі, причому периферія одної з них розташована всередині і поблизу до вузла моторної котушки, а периферія другої з цих полюсних деталей сформована з відбортовкою, яка розташована так, щоб вона прилягала впритул і оточувала вузол моторної котушки Пружна деталь може бути розташована подібно до "сандвіча" між однією з полюсних деталей і гунею випромінювача Вузол магнітів може включати в себе протилежну пару магнітів, що оточують полюсну деталь подібно до "сандвіча" Додаткові вузли магнітів і вузли моторної котушки можуть бути розташовані на протилежних поверхнях випромінювача, і може бути передбачений засіб з'єднання вузлів магнітів укупі для двотактної роботи В іншому аспекті винахід надає гучномовець, що включає в себе інерційний віброперетворювач, який описано вище Винахід схематично ілюстровано, як приклад, на супровідних кресленнях, на яких фіг 1 - це схема, яка показує гучномовець з розподіленими модами, який, описано і заявлено в публікації нашої Міжнародній заявці (що одночасно розглядається) № WO 97/09842, фіг 2 - це частковий розріз по лінії А-А фіг 1, фіг 3 - це збільшений розріз крізь випромінювач з розподіленими модами типу показаного на фіг 2, який показує дві альтернативні конструкції, фіг 4 - це вид збоку в розрізі першого варіанта здійснення перетворювача, фіг 5 - це вид збоку в розрізі другого варіанта здійснення перетворювача, фіг 6 - це вид збоку в розрізі третього варіанта здійснення перетворювача, фіг 7 - це вид збоку в розрізі четвертого варіанта здійснення перетворювача, фіг 8 - це вид збоку в розрізі п'ятого варіанта здійснення перетворювача, фіг 9 - це вид збоку в розрізі шостого варіанта здійснення перетворювача Звертаючись до фіг 1 креслень, тут показано гучномовець панельної форми (81) того типу, який описано і заявлено в нашій паралельній Міжнародній заявці № WO 97/09842 з тією ж самою датою, який включає в себе прямокутну раму (1), що несе на собі пружну підвіску (3) навколо її внутрішньої периферії, яка підтримує звуковипромінювальну панель розподілених мод (2) Перетворювач (9), наприклад, такий, який описано детально з посиланням на публікації наших паралельних Міжнародних заявок №№ WO 97/09859, WO 97/09861, WO 97/09858 з тією ж самою датою, змонтовано цілком і виключно на або в панелі (2) в заданому наперед місцеположенні, яке визначається розмірами X і Y, причому положення цього місцеположення розраховуються так, як описано в публікації нашої паралельної Міжнародної заявки WO 97/09842 з тією ж самою датою, для введення згинальних хвиль в панель, щоб примусити панель резонувати для випромінювання акустичного вихідного сигналу Перетворювач (9) керується підсилювачем сигналів (10), наприклад, звуковим підсилювачем, з'єднаним з перетворювачем провідниками (28) Вимоги до навантаження і потужності підсилювача можуть бути цілком нормальними, аналогічно традиційним гучномовцям конусного типу, причому чутливість має порядок 86 88дБ/Вт за умов навантаження приміщень Імпеданс навантаження підсилювача є високорезистивним при бОмах, вхідна потужність - 20 80Вт Якщо осердя і/або оболонки панелі зроблені з металу, то їх можна примусити діяти як тепловий стік для перетворювача, щоб відвести теплоту від моторної котушки перетворювача і отак підвищити вхідну потужність Фіг 2 і 3 - це часткові типові розрізи крізь гучномовець (81) фіг 1 Фіг 2 показує, що рама (1), оболонка (3) і панель (2) з'єднані один з одним ВІДПОВІДНИМИ клеєвими з'єднаннями (20) Придатні матеріали для рами включають легкий каркас, наприклад, профільований каркас з екструдованого металу, наприклад, алюмінієвого сплаву, або пластика Матеріали, придатні для оболонки, включають пружні матеріали, такі як пшогуму і пінопластики Придатні клеї для з'єднань (20) включають епоксидні та ціано-акрилатні і тому подібні клеї Фіг 3 ілюструє в збільшеному масштабі, що панель (2) - це жорстка легка панель, яка включає в себе осердя (22), наприклад, з жорсткого пінопластика (97), наприклад, полівінілхлориду з перехрещеними з'єднаннями, або коміркуватої матриці (98), тобто стільникової матриці з металевої фольги, пластика або тому подібного, в якій комірки простягаються поперечно до площини панелі і закриті протилежними оболонками (21), наприклад, з паперу, картону, пластика або металевої фольги чи листового металу Якщо оболонки зроблено з пластика, то їх можна підсилити волокнами, наприклад, з вуглецю, скла, "Kevlar" (3T3 зареєстрований товарний знак) або чогось подібного загальновідомим способом для збільшення їхнього модуля Розглянуті матеріали для оболонкового шару і підсилень включають, таким чином, вуглець, скло, "Kevlar" (3T3), "Nomex" (3T3), тобто арамідні та ІНШІ волокна з різними звиваннями і переплетеннями, а також папір, багатошаровий з'єднаний папір, меламін і різні синтетичні пластикові плівки з високим модулем, такі як "Mylar" (3T3), "Kaptan" (ЗТЗ), полікарбонатні, фенольні, поліефірні або споріднені пластики і пластики, армовані волокном тощо, і металевий лист або фольгу Дослідження рідкокристалічних полімерних термопластиків сорту Vectra показує, що вони можуть бути корисними для лиття під тиском ультратонких оболонок або оболонок меншого розміру, наприклад, приблизно до 30см в діаметрі Цей матеріал сам по собі утворює орієнтовану кристалічну структуру в напрямку лиття - це краща орієнтація для доброго поширення енергії верхніх звукових частот від точки збудження до периметра панелі Додатково таке лиття для цього та інших термопластиків дозволяє ливарному інструменту нести ознаки визначення місця реєстрації, такі як канавки або кільця, для точного визначення місця деталей перетворювача, наприклад, моторної котушки і магнітної ПІДВІСКИ Додатково для деяких матеріалів слабкого осердя розраховано, що було б вигідним збільшити товщину оболонки локально, 50749 наприклад, в зоні або КІЛЬЦІ аж до 150% діаметра перетворювача для підсилення цієї зони і вигідного введення енергії коливань в панель Високочастотна характеристика була б поліпшена при м'якших пшоматеріалах у такий спосіб Розглянуті матеріали осерднього шару включають в себе штучні стільники або гофри з листа або фольги з алюмінієвого сплаву, або "Kevlar" (ЗТЗ), "Nomex" (3T3), простого або багатошарового паперу і різних синтетичних пластикових плівок, а також експандованих пластиків або целюлозних матеріалів, навіть аерогельних металів, якщо вони мають придатно низьку густину Деякі придатні для осерднього шару матеріали виявляють корисне самоутворення оболонки при їх виготовленні і/або в інших випадках мають достатню власну жорсткість для використання без ламінування між оболонковими шарами Високоякісний коміркуватий матеріал для осердя є відомим під товарним знаком "Rohacell" і може бути придатним як випромінювальна панель, причому він не має оболонок В умовах практики мета полягає в загальній легкості і жорсткості, придатних для конкретного призначення, з спеціальним врахуванням оптимізуючих внесків від осердя і оболонкових шарів і переходів МІЖ НИМИ Декілька кращих формулювань для панелі включають в себе оболонки з металів і сплавів металів, або, як альтернативу, підсилення з вуглецевого волокна Ті та ІНШІ, а також конструкції зі сплавом "Aerogel" або осердям з металевого стільника, будуть мати суттєві властивості екранування радіочастот, що може бути важливим в декількох застосуваннях ЕМС (електромагнітна сумісність) Традиційна панель або гучномовці конусного типу не мають притаманної ЕМС здатності екранувати (радіочастоти) Крім того, краща форма п'єзо- і електродинамічних перетворювачів має нехтовно мале електромагнітне випромінювання або магнітні поля розсіяння Традиційні гучномовці мають велике магнітне поле з дальністю аж до їм, якщо не вжити спеціальних компенсаційних контрзаходів Якщо є важливим зберегти екранування при застосуванні, то можна зробити електричне з'єднання з провідними частинами належної панелі DML (ГМР - гучномовець з розподіленими модами) або можна використати електропровідну піну або подібний проміжний елемент для монтування на краях Підвіска (3) може демпфувати краї панелі (2) для запобігання надмірному крайовому руху панелі Додатково або альтернативно можна створити подальше демпфування, наприклад, у вигляді накладок, приєднаних до панелі в обраних положеннях для демпфування надмірного руху, щоб розподілити резонанс рівномірно по панелі Накладки можуть бути з матеріалу на бітумній основі, що часто застосовується в оболонках традиційних гучномовців, або можуть бути з пружного або жорсткого полімерного листового матеріалу Деякі матеріали, особливо папір і картон, і деякі осердя можуть бути самодемпфуючими За бажанням демпфування може бути збільшено в конструкції панелі шляхом застосування пружно твердіючих замість жорстко твердіючих адгезивів 8 Ефективне вказане селективне демпфування включає нанесення на панель, в тому числі на и листовий матеріал, засобів, постійно з'єднаних з нею Краї та кути можуть бути особливо важливими для основних і менш розсіяних низькочастотних мод коливань цієї панелі Крайовий спосіб кріплення засобу демпфування може з вигодою призвести до панелі з повним обрамленням її вказаного листового матеріалу, хоч його кути можуть часто бути відносно вільними, наприклад, для бажаного доповнення для роботи при нижчій частоті Приєднання може бути зроблено за допомогою адгезивних або самоадгезивних матеріалів Інші форми корисного демпфування, зокрема в термінах більш прихованих ефектів і/або середніх або вищих частот, можуть бути реалізовані за допомогою придатної маси або мас, прикріплених до листового матеріалу при заданих наперед ефективних середніх локалізованих положеннях указаної зони Акустична панель, яку описано вище, є двоспрямованою Звукова енергія від задньої сторони не має сильного фазового зв'язку зі звуковою енергією від передньої сторони Таким чином, існує вигода від загального сумування акустичної потужності в приміщенні, звукової енергії з рівномірним частотним розподілом, знижених ефектів відбитої та стоячої хвиль, а також вигода чудового відтворення природного простору і оточення у відтворених звукових записах Хоча випромінювання від акустичної панелі є значною мірою неспрямованим, процентний вміст пов'язаної з фазою інформації зростає з відхиленням від осі Для поліпшеного фокуса для паразитного стереозображення розташування гучномовців, подібно картинам, на звичайній висоти людини, яка стоїть, несе вигоду помірного зміщення від осі для слухача, який звичайно сидить, що оптимізує стереоефект Аналогічно, трикутна ліва/права геометрія відносно слухача забезпечує ще один кутовий компонент Таким чином, можна отримати добрий стереоефект Існує ще одна вигода для групи слухачів в порівнянні з відтворенням традиційними гучномовцями Власна дисперсна природа випромінювання звуку акустичною панеллю надає їй гучність звуку, яка не підкоряється закону обернених квадратів відстані для еквівалентного точкового джерела Оскільки спадання інтенсивності з відстанню є значно меншим, ніж те, що передбачається законом обернених квадратів, отже, для зміщених від центра і негарно розташованих слухачів поле інтенсивності для панельного гучномовця забезпечує чудовий стереоефект в порівнянні з традиційними гучномовцями Це пов'язано з тим, що слухач, зміщений від центра, не страждає від подвійної проблеми в зв'язку з близькістю до найближчого гучномовця по-перше, надмірного збільшення гучності від найближчого гучномовця, і, по-друге, ВІДПОВІДНОГО зменшення гучності від дальшого гучномовця Існує також вигода плоского, легкого гучномовця панельної форми, привабливого на вигляд, з доброю якістю звуку, і який потребує лише одного перетворювача і не потребує кросовера для звуку з повним діапазоном від діафрагми кожної панелі Фіг 4 ілюструє варіант здійснення перетворювача (9) з моторною котушкою, скомпонованого для вміщення повністю всередину внутрішнього простору жорсткої легкої панелі розподілених мод (2) такого типу, що включають в себе осердя (22), облицьоване з двох боків оболонками (21) для введення згинальних хвиль в панель Перетворювач включає в себе котушку (13), вміщену в кріпленні (16), наприклад, з епоксидної смоли, в порожнину (29) в осерді (22) панелі (2), яка оточує циліндричний каркас для котушок (18), таким чином, котушка (13) і каркас (18) жорстко закріплені в панелі (2) В частині порожнини (29), утвореній каркасом для котушок (18), змонтовано вузол магнітів, який включає в себе протилежну пару магнітів (15), розділених полюсоутворюючою деталлю (14), вузол магнітів змонтовано на внутрішніх поверхнях оболонок (21) панелі (2) за допомогою протилежних еластичних ПІДВІСНИХ деталей (19) з гумоподібного матеріалу, наприклад, піногуми, які адгезивно приєднані до вузла магнітів і до внутрішніх поверхонь ВІДПОВІДНИХ оболонок (21) панелі Таким чином, вузол магнітів (14, 15) змонтовано концентричне до котушки (13), і він може рухатися аксіальне на його підвісках (19) Перетворювач (9) діє таким чином, що вводить згинальні хвилі в панель (2) вібруванням для спричинення локальної пружної деформації панелі завдяки відносному аксіальному руху між вузлом магнітів і котушкою Ефект збудження підсилюється збільшенням маси вузла магнітів При роботі, щонайменше при високих частотах, оскільки маса вузла магнітів є відносно великою в порівнянні з масою панелі, інерція вузла магнітів буде мати тенденцію до утримання вузла магнітів стаціонарним і до коливання панелі відносно нього Фіг 5 ілюструє варіант здійснення перетворювача з моторною котушкою (9), аналогічного до показаного на фіг 4 і скомпонованого для вміщення повністю всередину внутрішнього простору жорсткої легкої випромінювальної панелі розподілених мод (2) такого типу, що включає в себе осердя (22), облонками (21) для введення згинальних хвиль в панель Перетворювач (9) сформовано як модульний вузол для полегшення його монтування в панель (2) Як показано, панель (2) сформовано з придатною порожниною для вміщення перетворювача (9) Перетворювач включає в себе котушку (13), прикріплену до внутрішньої стінки циліндричного каркаса для котушок (18), наприклад, за допомогою жорсткого адгезивного герметика (20), каркас (18) утворює ЗОВНІШНІЙ кожух перетворювача і закривається з двох його аксіально протилежних торців легкими торцевими кришками (119), які жорстко кріпляться до каркаса для котушок будьяким бажаним способом, наприклад, за допомогою клею (220) Вузол скомпоновано для розташування в порожнині перетворювача (120) в панелі розподілених мод (2) пересуванням в напрямку стрілки "А", як показано Перетворювач фіксується в порожнині за допомогою клею В порожнині (29), утвореній каркасом для котушок (18), змонтовано вузол магнітів, який вклю 50749 10 чає в себе протилежну пару магнітів (15), розділених полюсоутворюючою деталлю (14), вузол магнітів змонтовано на торцевих кришках (119) каркаса для котушок (18) за допомогою протилежних еластичних ПІДВІСНИХ деталей (19) з гумоподібного матеріалу, наприклад, піногуми, які приєднані за допомогою клею до вузла магнітів і до внутрішніх поверхонь ВІДПОВІДНИХ торцевих кришок Таким чином, вузол магнітів (14, 15) змонтовано концентричне до котушки (13), і він може рухатися аксіально на його підвісках (19) Перетворювач (9) діє таким чином, що вводить згинальні хвилі в панель (2) вібруванням для спричинення локальної пружної деформації панелі таким же способом, як описано вище відносно варіанта здійснення на фіг 4 Перетворювальний пристрій (9) на фіг 6 включає в себе перетворювальні пушпульні збуджувачі, розташовані з протилежних боків панелі (2), для введення згинальних хвиль в жорсткий легкий випромінювач розподілених мод (2) такого типу, який включає в себе осердя (22), закрите протилежними оболонками (21), щоб примусити панель резонувати В цьому варіанті здійснення винаходу котушки (13) жорстко закріплені, наприклад, за допомогою клею, на зовнішньому боці каркаса для котушок (18) для утворення вузла моторної котушки, який жорстко з'єднаний з протилежною поверхневою оболонкою (21) випромінювальної панелі (2) наприклад, за допомогою епоксидної смоли (16) Магніти (15) вміщено між парою полюсів (14), один з яких є дископодібним і розташований зі своєю периферією впритул до внутрішньої поверхні кожного каркаса для котушок (18), а другий має периферійний відбортовку (162), розташовану таким чином, щоб оточувати котушку (13) Кріпильна деталь (93), яка взагалі має циліндричну форму, розташована таким чином, щоб вільно проходити крізь отвір (29) в панелі (2) Кріпильна деталь (93) включає в себе протилежні, звичайно доповняльні частини, кожна з яких сформована таким чином, що має головку (95), яку притиснено до аксіальних КІНЦІВ ВІДПОВІДНОЇ цари перетворювачів (9) для з'єднання збуджувачів укупі Доповняльні частини кріпильної деталі (93) скріплено вкупі за допомогою доповняльних елементів (160, 161) з гвинтовою різьбою Кріпильна деталь може бути з будь-якого придатного матеріалу, наприклад, пластика або металу Перетворювальний пристрій (9) на фіг 6 не притиснено жорстко до панелі (2) впритул до отвору (29), але замість цього приєднано до панелі за допомогою пружних подушок (17), наприклад, з піногуми, розташованих поблизу до отвору (29) панелі в значній мірі подібно до того, як показано в зв'язку з фіг 4 і 5, причому перетворювач працює таким чином, що вводить згинальні хвилі в панель внаслідок інерційних ефектів, зумовлених спільною масою ВІДПОВІДНИХ збуджувачів Перетворювач на фіг 7 взагалі є подібним до показаного на фіг 6, але призначений для кріплення лише до одного боку панелі (2) Таким чином, вузол магнітів (14, 15) прикріплено до поверхні панелі (2) за допомогою пружної ПІДВІСКИ (17), на 12 11 50749 приклад, з гуми, яка приєднана до периферії відклад, затисненням, за допомогою клею або будьбортовки (162) ЗОВНІШНІХ полюсних деталей (14) яким іншим придатним способом Центральні елементи деталей (59), причому ці центральні елемеФіг 8 показує перетворювач (9) того типу, що нти визначені кільцевими гофрами (136), несуть показано на фіг 7, призначений до легкого прикламіж ними вузол магнітів, який включає в себе продення до поверхні панелі Таким чином, перетвотилежну пару магнітів (15), що оточують полюсну рювач (9) змонтовано за допомогою каркаса (18) і деталь (14) подібно до "сандвіча" ЗОВНІШНІ поверпружної ПІДВІСКИ (17) на тонкій підкладці (147), хні магнітів зв'язані або іншим чином скріплені з сформованій з самоадгезивним ЗОВНІШНІМ шаром, центральними елементами деталей (59), завдяки завдяки чому перетворювач може бути змонтовачому вузол магнітів (14, 15) розташований конценний на своє місце тричне відносно котушки (13) і має можливість Перетворювач (9) на фіг 6 має призначення як обмеженого аксіального руху відносно неї пристрій з низьким профілем, який можна заглибити практично всередину товщини панелі розподіВузол магнітів екрановано за допомогою дислених мод (2) Перетворювач включає в себе цикоподібних екранів (121), змонтованих на кільцеліндричний каркас (18) для котушок, вих пружних деталях (17), які спираються на папристосований для кріплення, наприклад, за донель (2) для усунення або обмеження магнітного помогою клею, у ВІДПОВІДНИЙ отвір (29) в панелі (2) поля розсіяння, яке оточує панель поблизу до пеКотушку (13) прикріплено до внутрішньої поверхні ретворювача каркаса (18), наприклад, за допомогою клею, для Хоча в описаних вище варіантах здійснення утворення вузла моторної котушки Прикріплені перетворювача вузли моторної котушки були поаксіальні торці каркаса (18) закрито дископодібниказані прикріпленими до панелі (2), а вузли магніми еластичними ПІДВІСНИМИ деталями (59), напритів були показані змонтованими еластичне відносклад, з гуми або чогось подібного, кожна з яких но панелі, слід усвідомити, що це компонування сформована з кільцевими гофрами (136) поблизу можна було б змінити на протилежне, в якому вузи периферії для утворення згорнутої оболонки, ли магнітів прикріплені до панелі, а вузли моторної подібної до тієї, що використовується на збуджукотушки підвішені еластичне В цьому випадку вальних блоках традиційних пістонних конусних вузли магнітів будуть зроблені відносно легкими, а гучномовців Периферії деталей (59) прикріплені вузли моторної котушки будуть зроблені відносно до аксіальних торців каркаса для котушок, наприважкими для збільшення ефекту збудження ФІГ. 1 13 50749 14 ФІГ. 4 ФІГ. 6 ФІГ. 5 /: _____ 1 1 8 5 12 6 17 Л . ,j L\4\\\\\\\- NA fiL.21 % 1 r •\ f 2 2 ФІГ. 7 ID 8 16 50749 15 2 16 0 3 tt f 2 - 7 1 421 oS 1 1 3 5 3 IB 11 2 1 5 ФІГ. 9 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 • ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
