Гучномовець та електродинамічний інерційний збуджувач коливань для нього

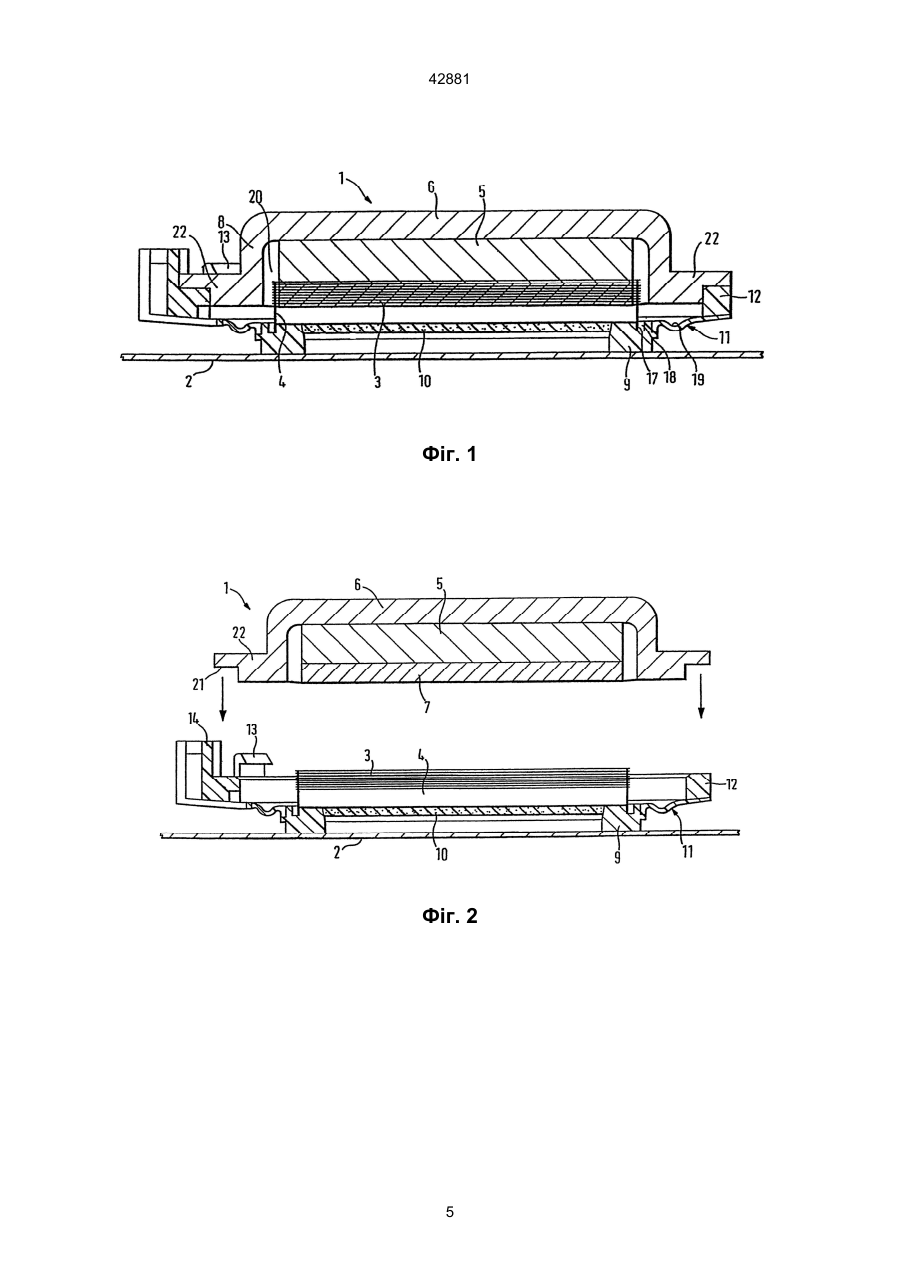

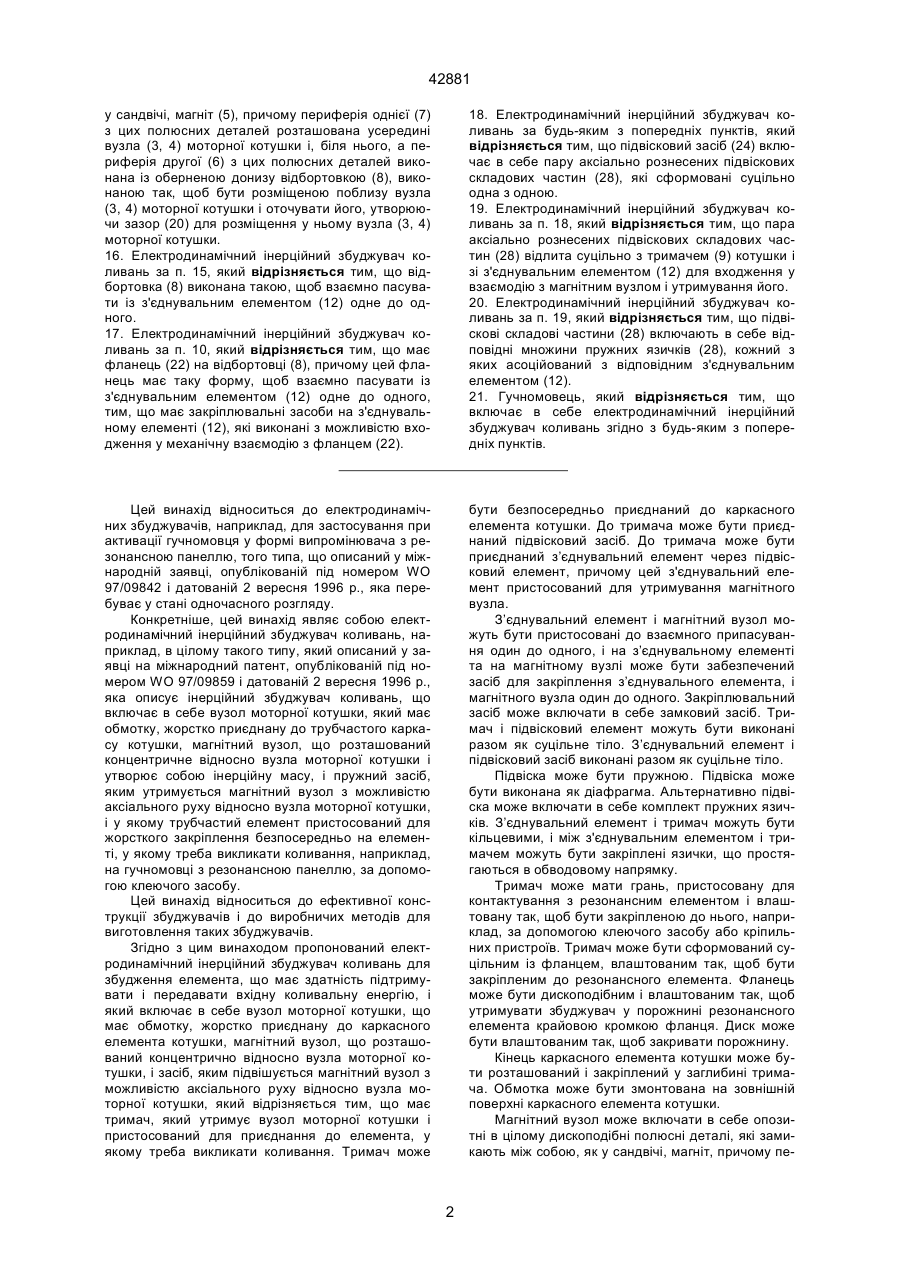

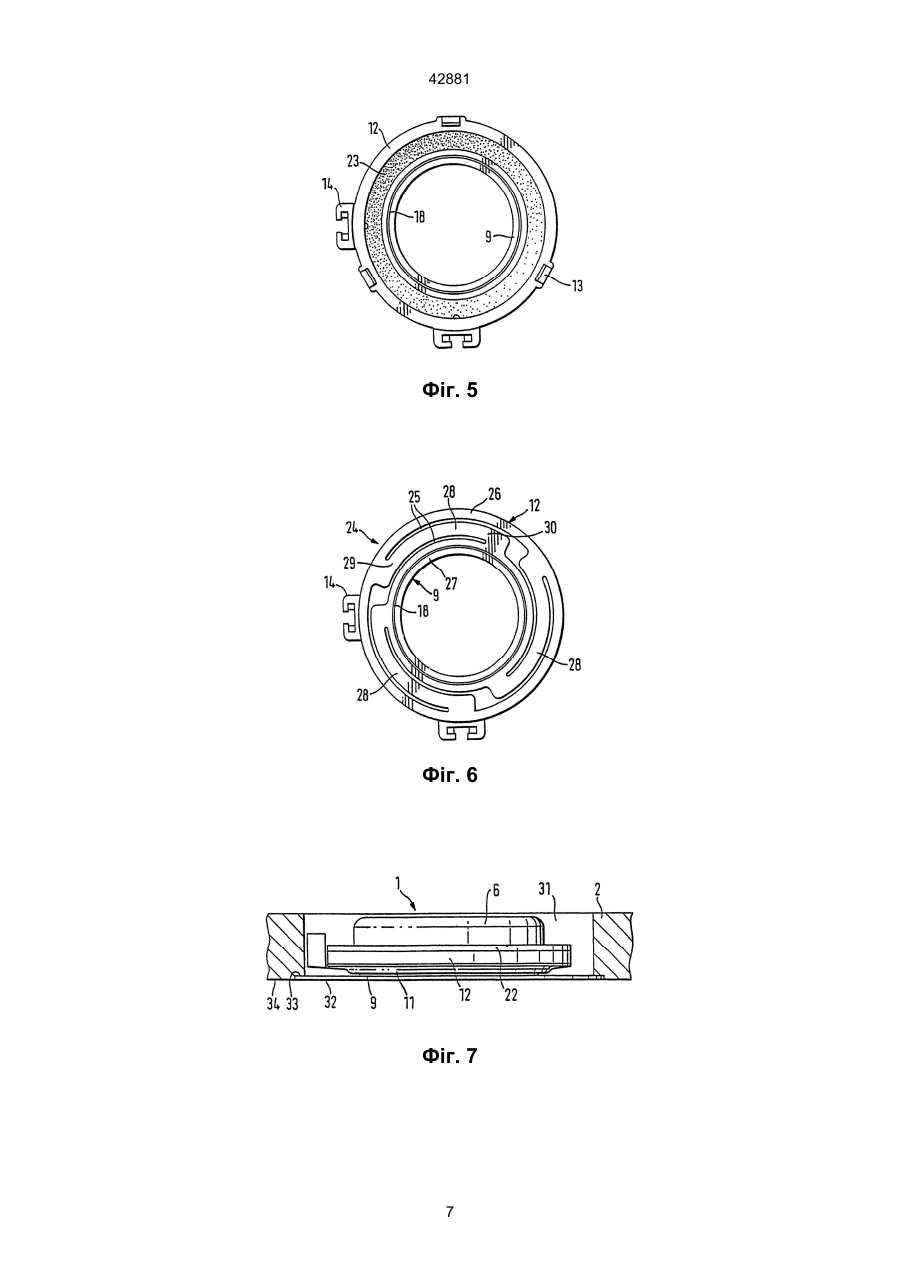

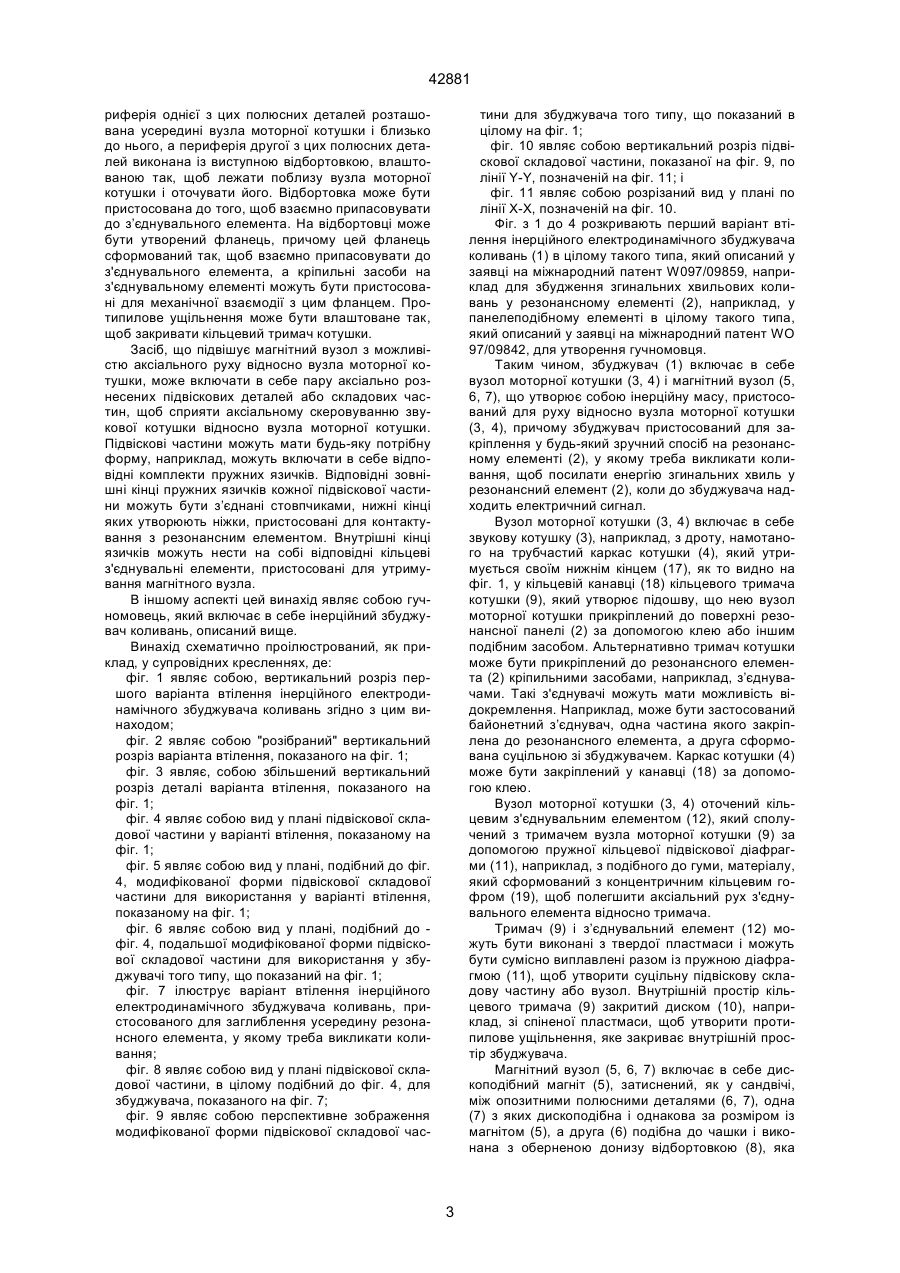

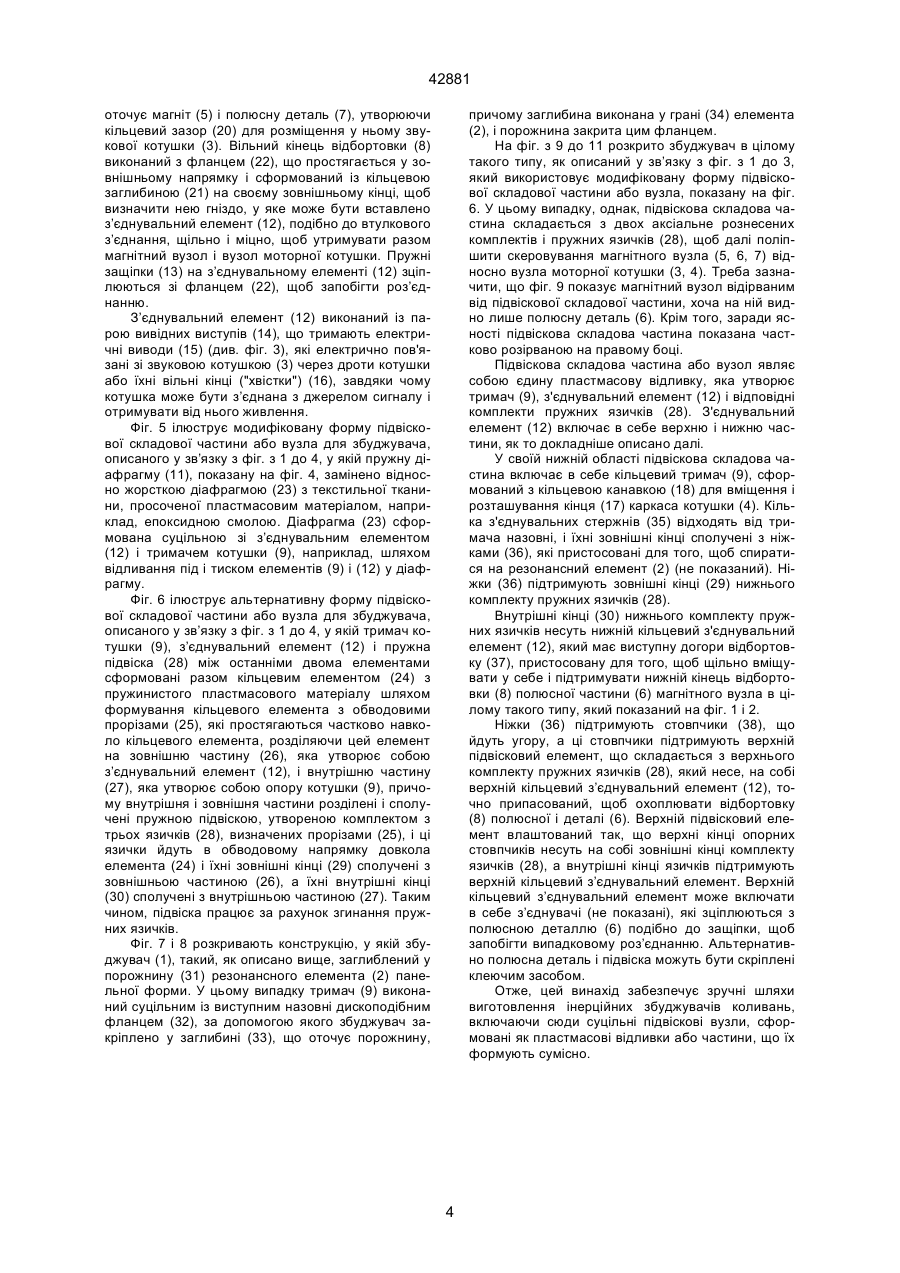

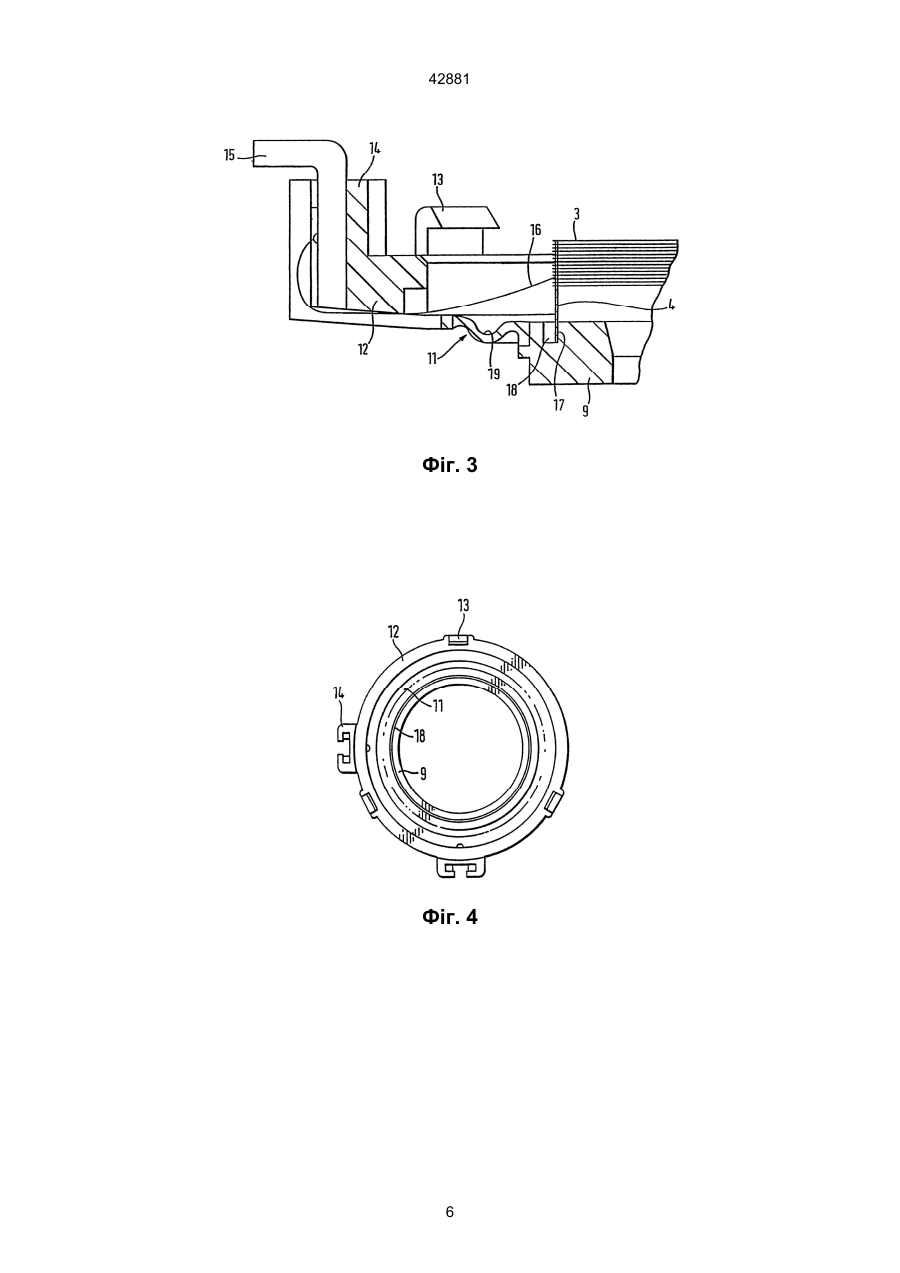

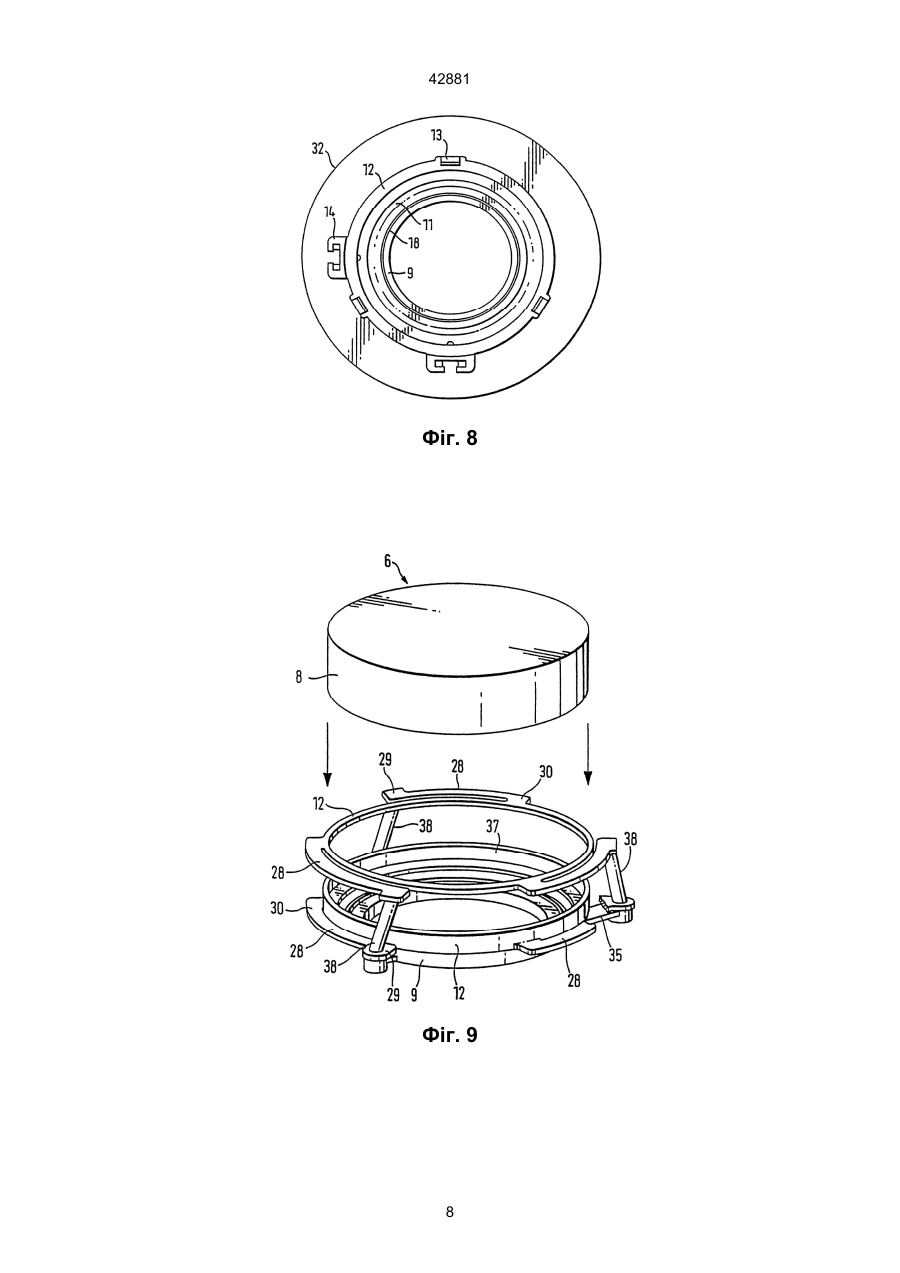

1. Електродинамічний інерційний збуджувач коливань (1) для збудження елемента (2), що має здатність підтримувати і передавати вхідну коливальну енергію, який включає в себе вузол (3, 4) моторної котушки, що має обмотку (3), жорстко приєднану до трубчастого каркасного елемента (4) котушки, магнітний вузол (5, 6, 7), що розташований концентрично відносно вузла моторної котушки, підвісковий засіб (11), що ним підвішений магнітний вузол з можливістю аксіального руху відносно вузла моторної котушки, і тримач (9), який утримує вузол (3, 4) моторної котушки і який пристосований для приєднання до елемента (2), що підлягає збудженню, який відрізняється тим, що має з'єднувальний елемент (12), виконаний з можливістю взаємного припасування до магнітного вузла (5, 6, 7), і тим, що підвісковий засіб (11, 23, 24) приєднаний між тримачем (9) і з'єднувальним елементом (12). 2. Електродинамічний інерційний збуджувач коливань за п. 1, який відрізняється тим, що тримач (9) безпосередньо приєднаний до каркасного елемента (4) котушки. 3. Електродинамічний інерційний збуджувач коливань за п. 1 або 2, який відрізняється тим, що на з'єднувальному елементі та на магнітному вузлі є закріплювальні засоби для прикріплення з'єднувального елемента і магнітного вузла одне до одного. 4. Електродинамічний інерційний збуджувач коливань за п. 3, у якому закріплювальні засоби включають в себе замковий засіб (13). 5. Електродинамічний інерційний збуджувач коливань за будь-яким з попередніх пунктів, у якому C2 (54) ГУЧНОМОВЕЦЬ ТА ЕЛЕКТРОДИНАМІЧНИЙ ІНЕРЦІЙНИЙ ЗБУДЖУВАЧ КОЛИВАНЬ ДЛЯ НЬОГО 42881 у сандвічі, магніт (5), причому периферія однієї (7) з цих полюсних деталей розташована усередині вузла (3, 4) моторної котушки і, біля нього, а периферія другої (6) з цих полюсних деталей виконана із оберненою донизу відбортовкою (8), виконаною так, щоб бути розміщеною поблизу вузла (3, 4) моторної котушки і оточувати його, утворюючи зазор (20) для розміщення у ньому вузла (3, 4) моторної котушки. 16. Електродинамічний інерційний збуджувач коливань за п. 15, який відрізняється тим, що відбортовка (8) виконана такою, щоб взаємно пасувати із з'єднувальним елементом (12) одне до одного. 17. Електродинамічний інерційний збуджувач коливань за п. 10, який відрізняється тим, що має фланець (22) на відбортовці (8), причому цей фланець має таку форму, щоб взаємно пасувати із з'єднувальним елементом (12) одне до одного, тим, що має закріплювальні засоби на з'єднувальному елементі (12), які виконані з можливістю входження у механічну взаємодію з фланцем (22). 18. Електродинамічний інерційний збуджувач коливань за будь-яким з попередніх пунктів, який відрізняється тим, що підвісковий засіб (24) включає в себе пару аксіально рознесених підвіскових складових частин (28), які сформовані суцільно одна з одною. 19. Електродинамічний інерційний збуджувач коливань за п. 18, який відрізняється тим, що пара аксіально рознесених підвіскових складових частин (28) відлита суцільно з тримачем (9) котушки і зі з'єднувальним елементом (12) для входження у взаємодію з магнітним вузлом і утримування його. 20. Електродинамічний інерційний збуджувач коливань за п. 19, який відрізняється тим, що підвіскові складові частини (28) включають в себе відповідні множини пружних язичків (28), кожний з яких асоційований з відповідним з'єднувальним елементом (12). 21. Гучномовець, який відрізняється тим, що включає в себе електродинамічний інерційний збуджувач коливань згідно з будь-яким з попередніх пунктів. Цей винахід відноситься до електродинамічних збуджувачів, наприклад, для застосування при активації гучномовця у формі випромінювача з резонансною панеллю, того типа, що описаний у міжнародній заявці, опублікованій під номером WО 97/09842 і датованій 2 вересня 1996 p., яка перебуває у стані одночасного розгляду. Конкретніше, цей винахід являє собою електродинамічний інерційний збуджувач коливань, наприклад, в цілому такого типу, який описаний у заявці на міжнародний патент, опублікованій під номером WО 97/09859 і датованій 2 вересня 1996 p., яка описує інерційний збуджувач коливань, що включає в себе вузол моторної котушки, який має обмотку, жорстко приєднану до трубчастого каркасу котушки, магнітний вузол, що розташований концентричне відносно вузла моторної котушки і утворює собою інерційну масу, і пружний засіб, яким утримується магнітний вузол з можливістю аксіального руху відносно вузла моторної котушки, і у якому трубчастий елемент пристосований для жорсткого закріплення безпосередньо на елементі, у якому треба викликати коливання, наприклад, на гучномовці з резонансною панеллю, за допомогою клеючого засобу. Цей винахід відноситься до ефективної конструкції збуджувачів і до виробничих методів для виготовлення таких збуджувачів. Згідно з цим винаходом пропонований електродинамічний інерційний збуджувач коливань для збудження елемента, що має здатність підтримувати і передавати вхідну коливальну енергію, і який включає в себе вузол моторної котушки, що має обмотку, жорстко приєднану до каркасного елемента котушки, магнітний вузол, що розташований концентрично відносно вузла моторної котушки, і засіб, яким підвішується магнітний вузол з можливістю аксіального руху відносно вузла моторної котушки, який відрізняється тим, що має тримач, який утримує вузол моторної котушки і пристосований для приєднання до елемента, у якому треба викликати коливання. Тримач може бути безпосередньо приєднаний до каркасного елемента котушки. До тримача може бути приєднаний підвісковий засіб. До тримача може бути приєднаний з’єднувальний елемент через підвісковий елемент, причому цей з'єднувальний елемент пристосований для утримування магнітного вузла. З’єднувальний елемент і магнітний вузол можуть бути пристосовані до взаємного припасування один до одного, і на з’єднувальному елементі та на магнітному вузлі може бути забезпечений засіб для закріплення з’єднувального елемента, і магнітного вузла один до одного. Закріплювальний засіб може включати в себе замковий засіб. Тримач і підвісковий елемент можуть бути виконані разом як суцільне тіло. З’єднувальний елемент і підвісковий засіб виконані разом як суцільне тіло. Підвіска може бути пружною. Підвіска може бути виконана як діафрагма. Альтернативно підвіска може включати в себе комплект пружних язичків. З’єднувальний елемент і тримач можуть бути кільцевими, і між з'єднувальним елементом і тримачем можуть бути закріплені язички, що простягаються в обводовому напрямку. Тримач може мати грань, пристосовану для контактування з резонансним елементом і влаштовану так, щоб бути закріпленою до нього, наприклад, за допомогою клеючого засобу або кріпильних пристроїв. Тримач може бути сформований суцільним із фланцем, влаштованим так, щоб бути закріпленим до резонансного елемента. Фланець може бути дископодібним і влаштованим так, щоб утримувати збуджувач у порожнині резонансного елемента крайовою кромкою фланця. Диск може бути влаштованим так, щоб закривати порожнину. Кінець каркасного елемента котушки може бути розташований і закріплений у заглибині тримача. Обмотка може бути змонтована на зовнішній поверхні каркасного елемента котушки. Магнітний вузол може включати в себе опозитні в цілому дископодібні полюсні деталі, які замикають між собою, як у сандвічі, магніт, причому пе 2 42881 риферія однієї з цих полюсних деталей розташована усередині вузла моторної котушки і близько до нього, а периферія другої з цих полюсних деталей виконана із виступною відбортовкою, влаштованою так, щоб лежати поблизу вузла моторної котушки і оточувати його. Відбортовка може бути пристосована до того, щоб взаємно припасовувати до з’єднувального елемента. На відбортовці може бути утворений фланець, причому цей фланець сформований так, щоб взаємно припасовувати до з'єднувального елемента, a кріпильні засоби на з'єднувальному елементі можуть бути пристосовані для механічної взаємодії з цим фланцем. Протипилове ущільнення може бути влаштоване так, щоб закривати кільцевий тримач котушки. Засіб, що підвішує магнітний вузол з можливістю аксіального руху відносно вузла моторної котушки, може включати в себе пару аксіально рознесених підвіскових деталей або складових частин, щоб сприяти аксіальному скеровуванню звукової котушки відносно вузла моторної котушки. Підвіскові частини можуть мати будь-яку потрібну форму, наприклад, можуть включати в себе відповідні комплекти пружних язичків. Відповідні зовнішні кінці пружних язичків кожної підвіскової частини можуть бути з’єднані стовпчиками, нижні кінці яких утворюють ніжки, пристосовані для контактування з резонансним елементом. Внутрішні кінці язичків можуть нести на собі відповідні кільцеві з'єднувальні елементи, пристосовані для утримування магнітного вузла. В іншому аспекті цей винахід являє собою гучномовець, який включає в себе інерційний збуджувач коливань, описаний вище. Винахід схематично проілюстрований, як приклад, у супровідних кресленнях, де: фіг. 1 являє собою, вертикальний розріз першого варіанта втілення інерційного електродинамічного збуджувача коливань згідно з цим винаходом; фіг. 2 являє собою "розібраний" вертикальний розріз варіанта втілення, показаного на фіг. 1; фіг. 3 являє, собою збільшений вертикальний розріз деталі варіанта втілення, показаного на фіг. 1; фіг. 4 являє собою вид у плані підвіскової складової частини у варіанті втілення, показаному на фіг. 1; фіг. 5 являє собою вид у плані, подібний до фіг. 4, модифікованої форми підвіскової складової частини для використання у варіанті втілення, показаному на фіг. 1; фіг. 6 являє собою вид у плані, подібний до фіг. 4, подальшої модифікованої форми підвіскової складової частини для використання у збуджувачі того типу, що показаний на фіг. 1; фіг. 7 ілюструє варіант втілення інерційного електродинамічного збуджувача коливань, пристосованого для заглиблення усередину резонансного елемента, у якому треба викликати коливання; фіг. 8 являє собою вид у плані підвіскової складової частини, в цілому подібний до фіг. 4, для збуджувача, показаного на фіг. 7; фіг. 9 являє собою перспективне зображення модифікованої форми підвіскової складової час тини для збуджувача того типу, що показаний в цілому на фіг. 1; фіг. 10 являє собою вертикальний розріз підвіскової складової частини, показаної на фіг. 9, по лінії Y-Y, позначеній на фіг. 11; і фіг. 11 являє собою розрізаний вид у плані по лінії Х-Х, позначеній на фіг. 10. Фіг. з 1 до 4 розкривають перший варіант втілення інерційного електродинамічного збуджувача коливань (1) в цілому такого типа, який описаний у заявці на міжнародний патент W097/09859, наприклад для збудження згинальних хвильових коливань у резонансному елементі (2), наприклад, у панелеподібному елементі в цілому такого типа, який описаний у заявці на міжнародний патент WО 97/09842, для утворення гучномовця. Таким чином, збуджувач (1) включає в себе вузол моторної котушки (3, 4) і магнітний вузол (5, 6, 7), що утворює собою інерційну масу, пристосований для руху відносно вузла моторної котушки (3, 4), причому збуджувач пристосований для закріплення у будь-який зручний спосіб на резонансному елементі (2), у якому треба викликати коливання, щоб посилати енергію згинальних хвиль у резонансний елемент (2), коли до збуджувача надходить електричний сигнал. Вузол моторної котушки (3, 4) включає в себе звукову котушку (3), наприклад, з дроту, намотаного на трубчастий каркас котушки (4), який утримується своїм нижнім кінцем (17), як то видно на фіг. 1, у кільцевій канавці (18) кільцевого тримача котушки (9), який утворює підошву, що нею вузол моторної котушки прикріплений до поверхні резонансної панелі (2) за допомогою клею або іншим подібним засобом. Альтернативно тримач котушки може бути прикріплений до резонансного елемента (2) кріпильними засобами, наприклад, з’єднувачами. Такі з'єднувачі можуть мати можливість відокремлення. Наприклад, може бути застосований байонетний з’єднувач, одна частина якого закріплена до резонансного елемента, а друга сформована суцільною зі збуджувачем. Каркас котушки (4) може бути закріплений у канавці (18) за допомогою клею. Вузол моторної котушки (3, 4) оточений кільцевим з'єднувальним елементом (12), який сполучений з тримачем вузла моторної котушки (9) за допомогою пружної кільцевої підвіскової діафрагми (11), наприклад, з подібного до гуми, матеріалу, який сформований з концентричним кільцевим гофром (19), щоб полегшити аксіальний рух з'єднувального елемента відносно тримача. Тримач (9) і з’єднувальний елемент (12) можуть бути виконані з твердої пластмаси і можуть бути сумісно виплавлені разом із пружною діафрагмою (11), щоб утворити суцільну підвіскову складову частину або вузол. Внутрішній простір кільцевого тримача (9) закритий диском (10), наприклад, зі спіненої пластмаси, щоб утворити протипилове ущільнення, яке закриває внутрішній простір збуджувача. Магнітний вузол (5, 6, 7) включає в себе дископодібний магніт (5), затиснений, як у сандвічі, між опозитними полюсними деталями (6, 7), одна (7) з яких дископодібна і однакова за розміром із магнітом (5), а друга (6) подібна до чашки і виконана з оберненою донизу відбортовкою (8), яка 3 42881 оточує магніт (5) і полюсну деталь (7), утворюючи кільцевий зазор (20) для розміщення у ньому звукової котушки (3). Вільний кінець відбортовки (8) виконаний з фланцем (22), що простягається у зовнішньому напрямку і сформований із кільцевою заглибиною (21) на своєму зовнішньому кінці, щоб визначити нею гніздо, у яке може бути вставлено з’єднувальний елемент (12), подібно до втулкового з’єднання, щільно і міцно, щоб утримувати разом магнітний вузол і вузол моторної котушки. Пружні защіпки (13) на з’єднувальному елементі (12) зціплюються зі фланцем (22), щоб запобігти роз’єднанню. З’єднувальний елемент (12) виконаний із парою вивідних виступів (14), що тримають електричні виводи (15) (див. фіг. 3), які електрично пов'язані зі звуковою котушкою (3) через дроти котушки або їхні вільні кінці ("хвістки") (16), завдяки чому котушка може бути з’єднана з джерелом сигналу і отримувати від нього живлення. Фіг. 5 ілюструє модифіковану форму підвіскової складової частини або вузла для збуджувача, описаного у зв’язку з фіг. з 1 до 4, у якій пружну діафрагму (11), показану на фіг. 4, замінено відносно жорсткою діафрагмою (23) з текстильної тканини, просоченої пластмасовим матеріалом, наприклад, епоксидною смолою. Діафрагма (23) сформована суцільною зі з’єднувальним елементом (12) і тримачем котушки (9), наприклад, шляхом відливання під і тиском елементів (9) і (12) у діафрагму. Фіг. 6 ілюструє альтернативну форму підвіскової складової частини або вузла для збуджувача, описаного у зв’язку з фіг. з 1 до 4, у якій тримач котушки (9), з’єднувальний елемент (12) і пружна підвіска (28) між останніми двома елементами сформовані разом кільцевим елементом (24) з пружинистого пластмасового матеріалу шляхом формування кільцевого елемента з обводовими прорізами (25), які простягаються частково навколо кільцевого елемента, розділяючи цей елемент на зовнішню частину (26), яка утворює собою з’єднувальний елемент (12), і внутрішню частину (27), яка утворює собою опору котушки (9), причому внутрішня і зовнішня частини розділені і сполучені пружною підвіскою, утвореною комплектом з трьох язичків (28), визначених прорізами (25), і ці язички йдуть в обводовому напрямку довкола елемента (24) і їхні зовнішні кінці (29) сполучені з зовнішньою частиною (26), а їхні внутрішні кінці (30) сполучені з внутрішньою частиною (27). Таким чином, підвіска працює за рахунок згинання пружних язичків. Фіг. 7 і 8 розкривають конструкцію, у якій збуджувач (1), такий, як описано вище, заглиблений у порожнину (31) резонансного елемента (2) панельної форми. У цьому випадку тримач (9) виконаний суцільним із виступним назовні дископодібним фланцем (32), за допомогою якого збуджувач закріплено у заглибині (33), що оточує порожнину, причому заглибина виконана у грані (34) елемента (2), і порожнина закрита цим фланцем. На фіг. з 9 до 11 розкрито збуджувач в цілому такого типу, як описаний у зв’язку з фіг. з 1 до 3, який використовує модифіковану форму підвіскової складової частини або вузла, показану на фіг. 6. У цьому випадку, однак, підвіскова складова частина складається з двох аксіальне рознесених комплектів і пружних язичків (28), щоб далі поліпшити скеровування магнітного вузла (5, 6, 7) відносно вузла моторної котушки (3, 4). Треба зазначити, що фіг. 9 показує магнітний вузол відірваним від підвіскової складової частини, хоча на ній видно лише полюсну деталь (6). Крім того, заради ясності підвіскова складова частина показана частково розірваною на правому боці. Підвіскова складова частина або вузол являє собою єдину пластмасову відливку, яка утворює тримач (9), з'єднувальний елемент (12) і відповідні комплекти пружних язичків (28). З'єднувальний елемент (12) включає в себе верхню і нижню частини, як то докладніше описано далі. У своїй нижній області підвіскова складова частина включає в себе кільцевий тримач (9), сформований з кільцевою канавкою (18) для вміщення і розташування кінця (17) каркаса котушки (4). Кілька з'єднувальних стержнів (35) відходять від тримача назовні, і їхні зовнішні кінці сполучені з ніжками (36), які пристосовані для того, щоб спиратися на резонансний елемент (2) (не показаний). Ніжки (36) підтримують зовнішні кінці (29) нижнього комплекту пружних язичків (28). Внутрішні кінці (30) нижнього комплекту пружних язичків несуть нижній кільцевий з'єднувальний елемент (12), який має виступну догори відбортовку (37), пристосовану для того, щоб щільно вміщувати у себе і підтримувати нижній кінець відбортовки (8) полюсної частини (6) магнітного вузла в цілому такого типу, який показаний на фіг. 1 і 2. Ніжки (36) підтримують стовпчики (38), що йдуть угору, а ці стовпчики підтримують верхній підвісковий елемент, що складається з верхнього комплекту пружних язичків (28), який несе, на собі верхній кільцевий з’єднувальний елемент (12), точно припасований, щоб охоплювати відбортовку (8) полюсної і деталі (6). Верхній підвісковий елемент влаштований так, що верхні кінці опорних стовпчиків несуть на собі зовнішні кінці комплекту язичків (28), а внутрішні кінці язичків підтримують верхній кільцевий з’єднувальний елемент. Верхній кільцевий з’єднувальний елемент може включати в себе з’єднувачі (не показані), які зціплюються з полюсною деталлю (6) подібно до защіпки, щоб запобігти випадковому роз’єднанню. Альтернативно полюсна деталь і підвіска можуть бути скріплені клеючим засобом. Отже, цей винахід забезпечує зручні шляхи виготовлення інерційних збуджувачів коливань, включаючи сюди суцільні підвіскові вузли, сформовані як пластмасові відливки або частини, що їх формують сумісно. 4 42881 Фіг. 1 Фіг. 2 5 42881 Фіг. 3 Фіг. 4 6 42881 Фіг. 5 Фіг. 6 Фіг. 7 7 42881 Фіг. 8 Фіг. 9 8 42881 Фіг. 10 Фіг. 11 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 9
