Персональний обчислювальний пристрій, що містить в собі гучномовець з резонансною панеллю

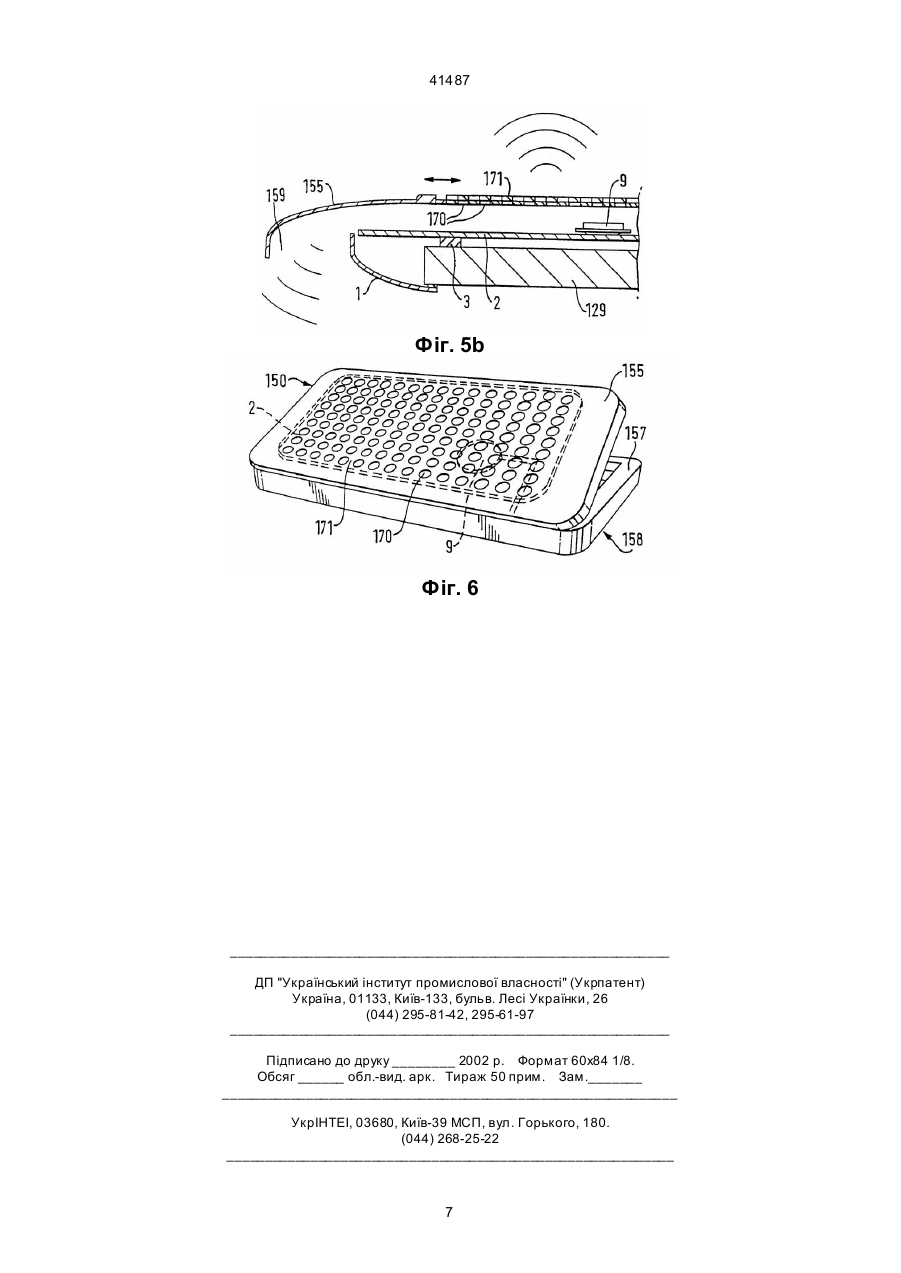

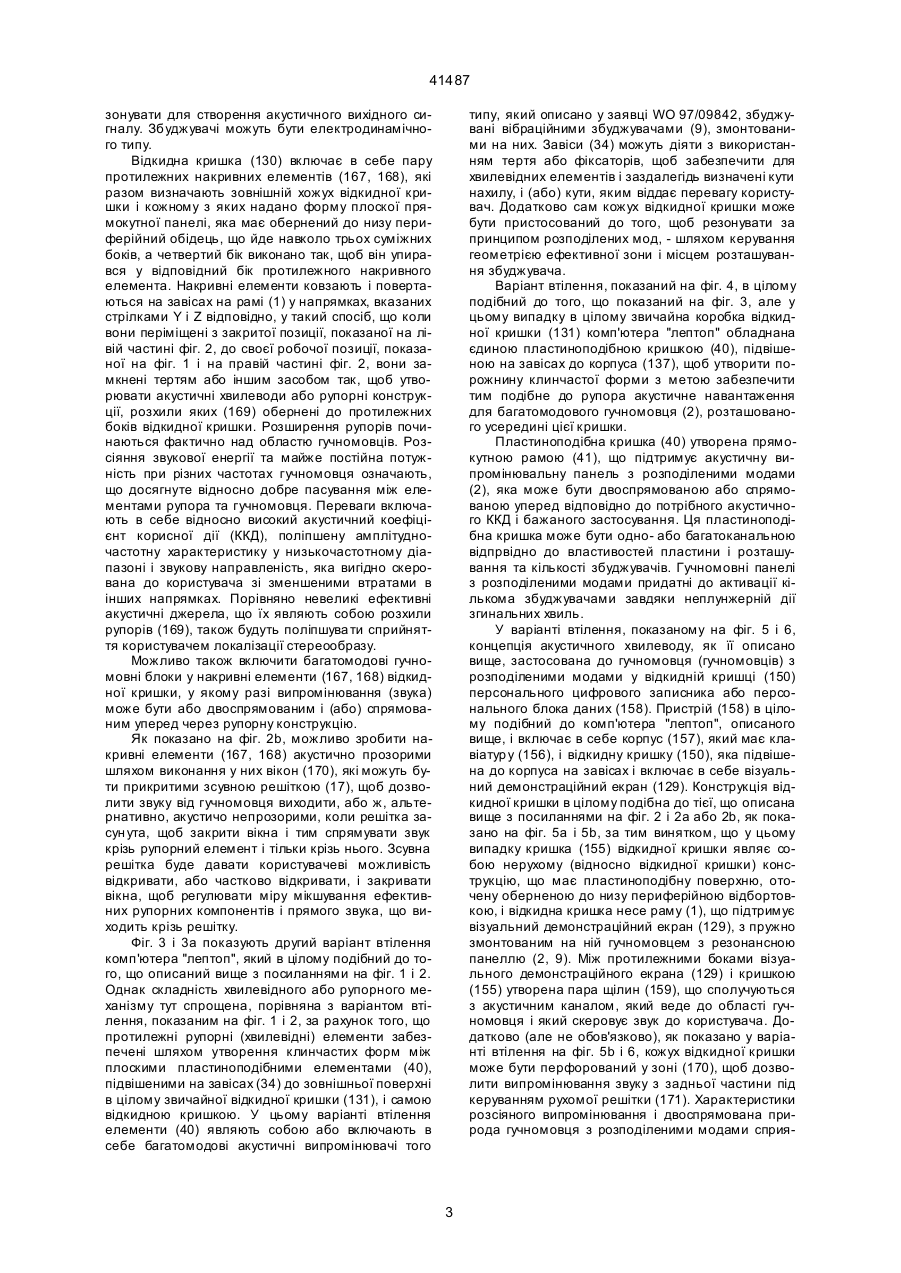

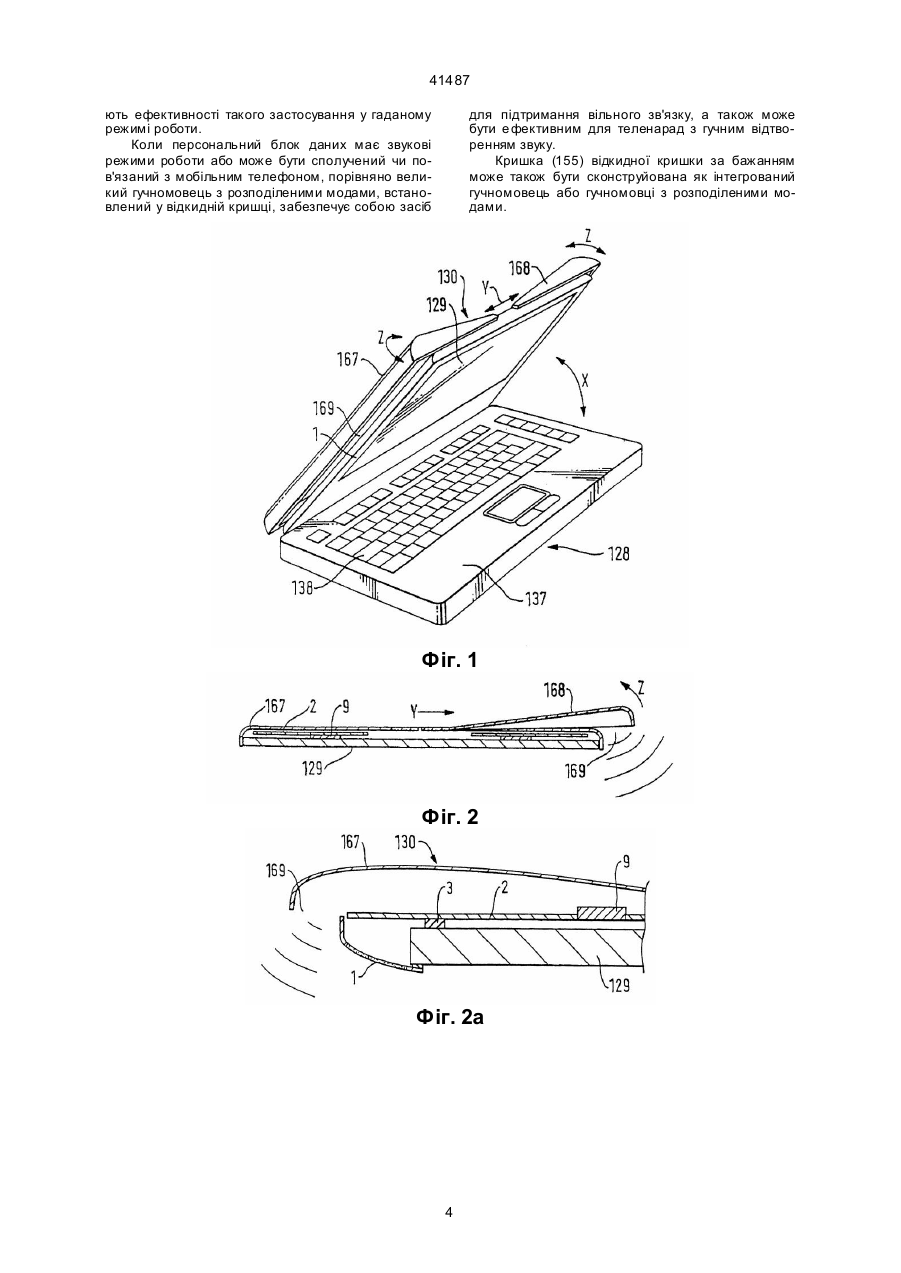

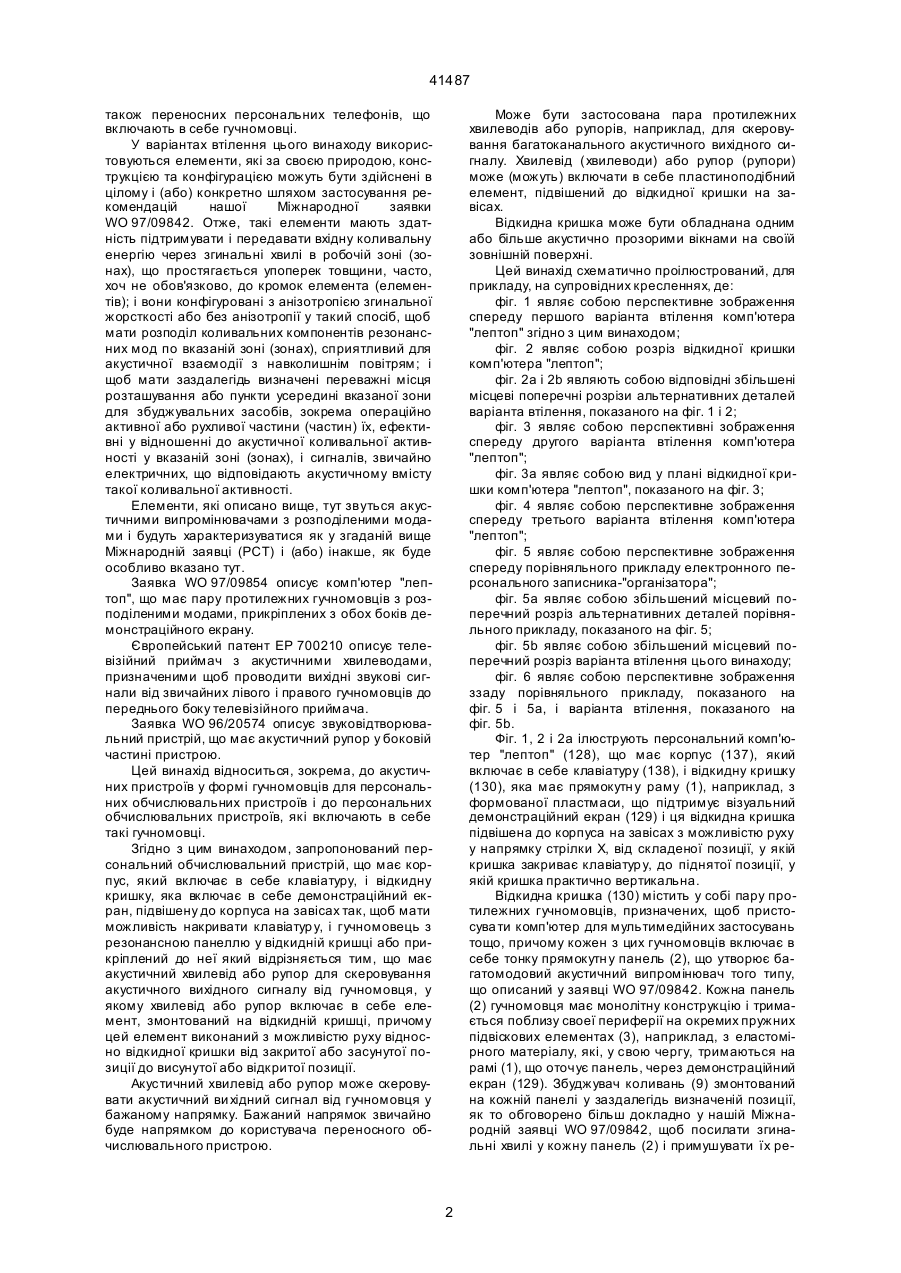

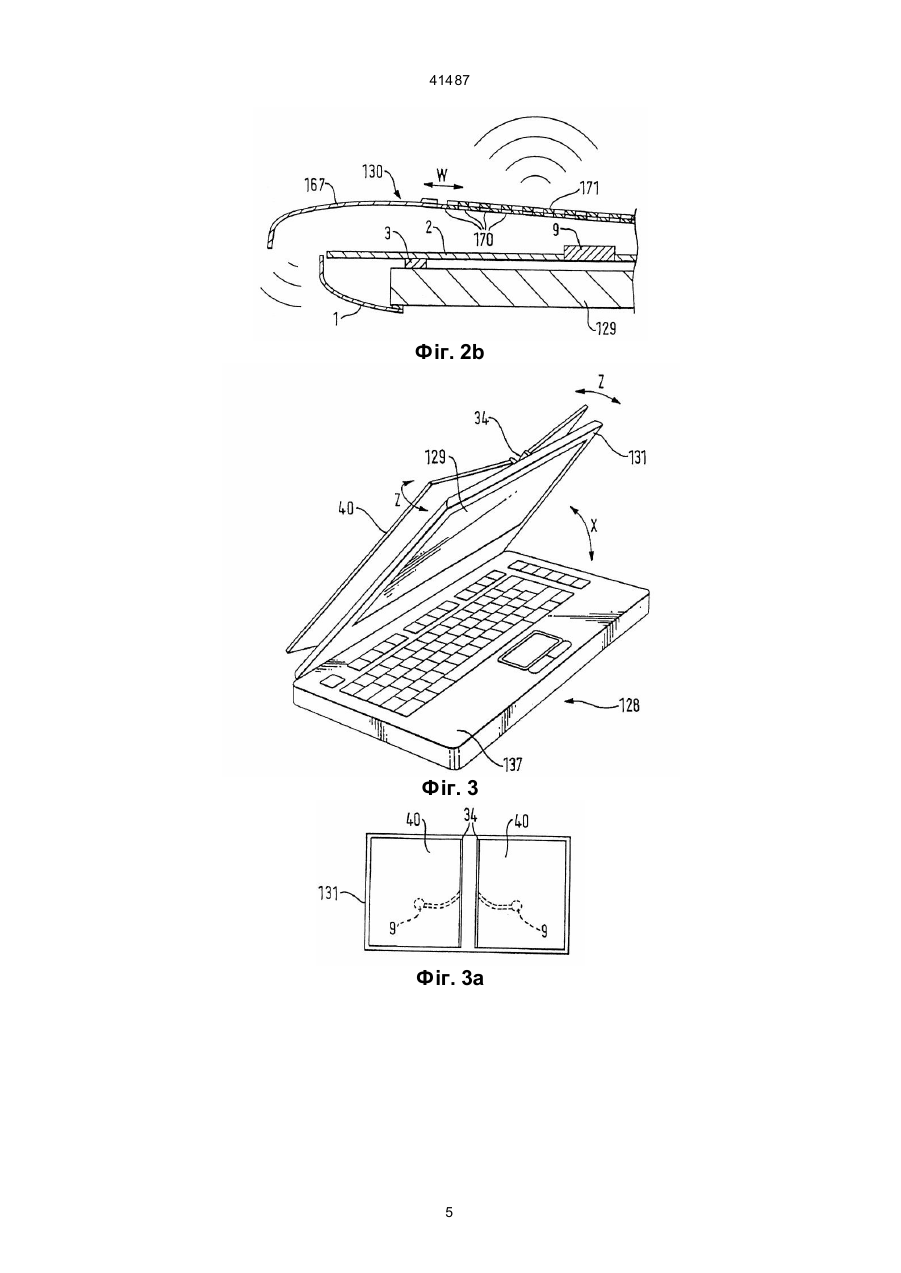

1. Персональний обчислювальний пристрій (128), що має корпус (137), який містить в собі клавіатуру (138), і відкидну кришку (130, 150), яка містить в собі демонстраційний екран (129), підвішену до корпуса (137) на завісах так, щоб мати можливість накривати клавіатур у (138), і гучномовець з резонансною панеллю (2, 40) у відкидній кришці (130, 150) або прикріплений до неї, який відрізняє ться тим, що має акустичний хвилевід або рупор для скеровування акустичного вихідного сигналу від гучномовця (2), у якому хвилевід або рупор містить в собі елемент (167, 168, 40), змонтований на відкидній кришці, причому цей елемент (167, 168, 40) виконаний з можливістю руху відносно відкидної кришки (130, 150) від закритої або засунутої позиції до висунутої або відкритої позиції. 2. Персональний обчислювальний пристрій за п. 1, який відрізняється тим, що елемент (167, 168, 40) утворює собою кришку відкидної кришки. 3. Персональний обчислювальний пристрій за п. 2, у якому кришка (40) являє собою або містить в собі гучномовець з резонансною панеллю. 4. Персональний обчислювальний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що панель гучномовця (2) утримується у C2 (54) ПЕРСОНАЛЬНИЙ ОБЧИСЛЮВАЛЬНИЙ ПРИСТРІЙ, ЩО МІСТИТЬ В СОБІ ГУЧНОМОВЕЦЬ З РЕЗОНАНСНОЮ П АНЕЛЛЮ 41487 також переносних персональних телефонів, що включають в себе гучномовці. У варіантах втілення цього винаходу використовуються елементи, які за своєю природою, конструкцією та конфігурацією можуть бути здійснені в цілому і (або) конкретно шляхом застосування рекомендацій нашої Міжнародної заявки WO 97/09842. Отже, такі елементи мають здатність підтримувати і передавати вхідну коливальну енергію через згинальні хвилі в робочій зоні (зонах), що простягається упоперек товщини, часто, хоч не обов'язково, до кромок елемента (елементів); і вони конфігуровані з анізотропією згинальної жорсткості або без анізотропії у такий спосіб, щоб мати розподіл коливальних компонентів резонансних мод по вказаній зоні (зонах), сприятливий для акустичної взаємодії з навколишнім повітрям; і щоб мати заздалегідь визначені переважні місця розташування або пункти усередині вказаної зони для збуджувальних засобів, зокрема операційно активної або рухливої частини (частин) їх, ефективні у відношенні до акустичної коливальної активності у вказаній зоні (зонах), і сигналів, звичайно електричних, що відповідають акустичному вмісту такої коливальної активності. Елементи, які описано вище, тут звуться акустичними випромінювачами з розподіленими модами і будуть характеризуватися як у згаданій вище Міжнародній заявці (РСТ) і (або) інакше, як буде особливо вказано тут. Заявка WO 97/09854 описує комп'ютер "лептоп", що має пару протилежних гучномовців з розподіленими модами, прикріплених з обох боків демонстраційного екрану. Європейський патент ЕР 700210 описує телевізійний приймач з акустичними хвилеводами, призначеними щоб проводити вихідні звукові сигнали від звичайних лівого і правого гучномовців до переднього боку телевізійного приймача. Заявка WO 96/20574 описує звуковідтворювальний пристрій, що має акустичний рупор у боковій частині пристрою. Цей винахід відноситься, зокрема, до акустичних пристроїв у формі гучномовців для персональних обчислювальних пристроїв і до персональних обчислювальних пристроїв, які включають в себе такі гучномовці. Згідно з цим винаходом, запропонований персональний обчислювальний пристрій, що має корпус, який включає в себе клавіатуру, і відкидну кришку, яка включає в себе демонстраційний екран, підвішену до корпуса на завісах так, щоб мати можливість накривати клавіатур у, і гучномовець з резонансною панеллю у відкидній кришці або прикріплений до неї який відрізняється тим, що має акустичний хвилевід або рупор для скеровування акустичного вихідного сигналу від гучномовця, у якому хвилевід або рупор включає в себе елемент, змонтований на відкидній кришці, причому цей елемент виконаний з можливістю руху відносно відкидної кришки від закритої або засунутої позиції до висунутої або відкритої позиції. Акустичний хвилевід або рупор може скеровувати акустичний ви хідний сигнал від гучномовця у бажаному напрямку. Бажаний напрямок звичайно буде напрямком до користувача переносного обчислювального пристрою. Може бути застосована пара протилежних хвилеводів або рупорів, наприклад, для скеровування багатоканального акустичного вихідного сигналу. Хвилевід (хвилеводи) або рупор (рупори) може (можуть) включати в себе пластиноподібний елемент, підвішений до відкидної кришки на завісах. Відкидна кришка може бути обладнана одним або більше акустично прозорими вікнами на своїй зовнішній поверхні. Цей винахід схематично проілюстрований, для прикладу, на супровідних кресленнях, де: фіг. 1 являє собою перспективне зображення спереду першого варіанта втілення комп'ютера "лептоп" згідно з цим винаходом; фіг. 2 являє собою розріз відкидної кришки комп'ютера "лептоп"; фіг. 2а і 2b являють собою відповідні збільшені місцеві поперечні розрізи альтернативних деталей варіанта втілення, показаного на фіг. 1 і 2; фіг. 3 являє собою перспективні зображення спереду другого варіанта втілення комп'ютера "лептоп"; фіг. 3а являє собою вид у плані відкидної кришки комп'ютера "лептоп", показаного на фіг. 3; фіг. 4 являє собою перспективне зображення спереду третього варіанта втілення комп'ютера "лептоп"; фіг. 5 являє собою перспективне зображення спереду порівняльного прикладу електронного персонального записника-"організатора"; фіг. 5а являє собою збільшений місцевий поперечний розріз альтернативних деталей порівняльного прикладу, показаного на фіг. 5; фіг. 5b являє собою збільшений місцевий поперечний розріз варіанта втілення цього винаходу; фіг. 6 являє собою перспективне зображення ззаду порівняльного прикладу, показаного на фіг. 5 і 5а, і варіанта втілення, показаного на фіг. 5b. Фіг. 1, 2 і 2а ілюструють персональний комп'ютер "лептоп" (128), що має корпус (137), який включає в себе клавіатуру (138), і відкидну кришку (130), яка має прямокутн у раму (1), наприклад, з формованої пластмаси, що підтримує візуальний демонстраційний екран (129) і ця відкидна кришка підвішена до корпуса на завісах з можливістю руху у напрямку стрілки X, від складеної позиції, у якій кришка закриває клавіатур у, до піднятої позиції, у якій кришка практично вертикальна. Відкидна кришка (130) містить у собі пару протилежних гучномовців, призначених, щоб пристосува ти комп'ютер для мультимедійних застосувань тощо, причому кожен з цих гучномовців включає в себе тонку прямокутн у панель (2), що утворює багатомодовий акустичний випромінювач того типу, що описаний у заявці WO 97/09842. Кожна панель (2) гучномовця має монолітну конструкцію і тримається поблизу cвоеї периферії на окремих пружних підвіcкових елементах (3), наприклад, з еластомірного матеріалу, які, у свою чергу, тримаються на рамі (1), що оточує панель, через демонстраційний екран (129). Збуджувач коливань (9) змонтований на кожній панелі у заздалегідь визначеній позиції, як то обговорено більш докладно у нашій Міжнародній заявці WO 97/09842, щоб посилати згинальні хвилі у кожну панель (2) і примушувати їх ре 2 41487 зонувати для створення акустичного вихідного сигналу. Збуджувачі можуть бути електродинамічного типу. Відкидна кришка (130) включає в себе пару протилежних накривних елементів (167, 168), які разом визначають зовнішній хожух відкидної кришки і кожному з яких надано форму плоскої прямокутної панелі, яка має обернений до низу периферійний обідець, що йде навколо трьох суміжних боків, а четвертий бік виконано так, щоб він упирався у відповідний бік протилежного накривного елемента. Накривні елементи ковзають і повертаються на завісах на рамі (1) у напрямках, вказаних стрілками Y і Z відповідно, у такий спосіб, що коли вони періміщені з закритої позиції, показаної на лівій частині фіг. 2, до своєї робочої позиції, показаної на фіг. 1 і на правій частині фіг. 2, вони замкнені тертям або іншим засобом так, щоб утворювати акустичні хвилеводи або рупорні конструкції, розхили яких (169) обернені до протилежних боків відкидної кришки. Розширення рупорів починаються фактично над областю гучномовців. Розсіяння звукової енергії та майже постійна потужність при різних частотах гучномовця означають, що досягнуте відносно добре пасування між елементами рупора та гучномовця. Переваги включають в себе відносно високий акустичний коефіцієнт корисної дії (ККД), поліпшену амплітудночастотну характеристику у низькочастотному діапазоні і звукову направленість, яка вигідно скерована до користувача зі зменшеними втратами в інших напрямках. Порівняно невеликі ефективні акустичні джерела, що їх являють собою розхили рупорів (169), також будуть поліпшува ти сприйняття користувачем локалізації стереообразу. Можливо також включити багатомодові гучномовні блоки у накривні елементи (167, 168) відкидної кришки, у якому разі випромінювання (звука) може бути або двоспрямованим і (або) спрямованим уперед через рупорну конструкцію. Як показано на фіг. 2b, можливо зробити накривні елементи (167, 168) акустично прозорими шляхом виконання у них вікон (170), які можутьбути прикритими зсувною решіткою (17), щоб дозволити звуку від гучномовця виходити, або ж, альтернативно, акустичо непрозорими, коли решітка засун ута, щоб закрити вікна і тим спрямувати звук крізь рупорний елемент і тільки крізь нього. Зсувна решітка буде давати користувачеві можливість відкривати, або частково відкривати, і закривати вікна, щоб регулювати міру мікшування ефективних рупорних компонентів і прямого звука, що виходить крізь решітку. Фіг. 3 і 3а показують другий варіант втілення комп'ютера "лептоп", який в цілому подібний до того, що описаний вище з посиланнями на фіг. 1 і 2. Однак складність хвилевідного або рупорного механізму тут спрощена, порівняна з варіантом втілення, показаним на фіг. 1 і 2, за рахунок того, що протилежні рупорні (хвилевідні) елементи забезпечені шляхом утворення клинчастих форм між плоскими пластиноподібними елементами (40), підвішеними на завісах (34) до зовнішньої поверхні в цілому звичайної відкидної кришки (131), і самою відкидною кришкою. У цьому варіанті втілення елементи (40) являють собою або включають в себе багатомодові акустичні випромінювачі того типу, який описано у заявці WO 97/09842, збуджувані вібраційними збуджувачами (9), змонтованими на них. Завіси (34) можуть діяти з використанням тертя або фіксаторів, щоб забезпечити для хвилевідних елементів і заздалегідь визначені кути нахилу, і (або) кути, яким віддає перевагу користувач. Додатково сам кожух відкидної кришки може бути пристосований до того, щоб резонувати за принципом розподілених мод, - шляхом керування геометрією ефективної зони і місцем розташування збуджувача. Варіант втілення, показаний на фіг. 4, в цілому подібний до того, що показаний на фіг. 3, але у цьому випадку в цілому звичайна коробка відкидної кришки (131) комп'ютера "лептоп" обладнана єдиною пластиноподібною кришкою (40), підвішеною на завісах до корпуса (137), щоб утворити порожнину клинчастої форми з метою забезпечити тим подібне до рупора акустичне навантаження для багатомодового гучномовця (2), розташованого усередині цієї кришки. Пластиноподібна кришка (40) утворена прямокутною рамою (41), що підтримує акустичну випромінювальну панель з розподіленими модами (2), яка може бути двоспрямованою або спрямованою уперед відповідно до потрібного акустичного ККД і бажаного застосування. Ця пластиноподібна кришка може бути одно- або багатоканальною відпрвідно до властивостей пластини і розташування та кількості збуджувачів. Гучномовні панелі з розподіленими модами придатні до активації кількома збуджувачами завдяки неплунжерній дії згинальних хвиль. У варіанті втілення, показаному на фіг. 5 і 6, концепція акустичного хвилеводу, як її описано вище, застосована до гучномовця (гучномовців) з розподіленими модами у відкидній кришці (150) персонального цифрового записника або персонального блока даних (158). Пристрій (158) в цілому подібний до комп'ютера "лептоп", описаного вище, і включає в себе корпус (157), який має клавіатур у (156), і відкидну кришку (150), яка підвішена до корпуса на завісах і включає в себе візуальний демонстраційний екран (129). Конструкція відкидної кришки в цілому подібна до тієї, що описана вище з посиланнями на фіг. 2 і 2а або 2b, як показано на фіг. 5а і 5b, за тим винятком, що у цьому випадку кришка (155) відкидної кришки являє собою нерухому (відносно відкидної кришки) конструкцію, що має пластиноподібну поверхню, оточену оберненою до низу периферійною відбортовкою, і відкидна кришка несе раму (1), що підтримує візуальний демонстраційний екран (129), з пружно змонтованим на ній гучномовцем з резонансною панеллю (2, 9). Між протилежними боками візуального демонстраційного екрана (129) і кришкою (155) утворена пара щілин (159), що сполучуються з акустичним каналом, який веде до області гучномовця і який скеровує звук до користувача. Додатково (але не обов'язково), як показано у варіанті втілення на фіг. 5b і 6, кожух відкидної кришки може бути перфорований у зоні (170), щоб дозволити випромінювання звуку з задньої частини під керуванням рухомої решітки (171). Характеристики розсіяного випромінювання і двоспрямована природа гучномовця з розподіленими модами сприя 3 41487 ють ефективності такого застосування у гаданому режимі роботи. Коли персональний блок даних має звукові режими роботи або може бути сполучений чи пов'язаний з мобільним телефоном, порівняно великий гучномовець з розподіленими модами, встановлений у відкидній кришці, забезпечує собою засіб для підтримання вільного зв'язку, а також може бути е фективним для теленарад з гучним відтворенням звуку. Кришка (155) відкидної кришки за бажанням може також бути сконструйована як інтегрований гучномовець або гучномовці з розподіленими модами. Фіг. 1 Фіг. 2 Фіг. 2а 4 41487 Фіг. 2b Фіг. 3 Фіг. 3а 5 41487 Фіг. 4 Фіг. 5 Фіг. 5а 6 41487 Фіг. 5b Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 7
