Комбінований медичний прилад (варіанти)
Номер патенту: 51012
Опубліковано: 15.03.2005
Автори: Христуленко Андрій Олександрович, Мега Андрій Миколайович
Формула / Реферат

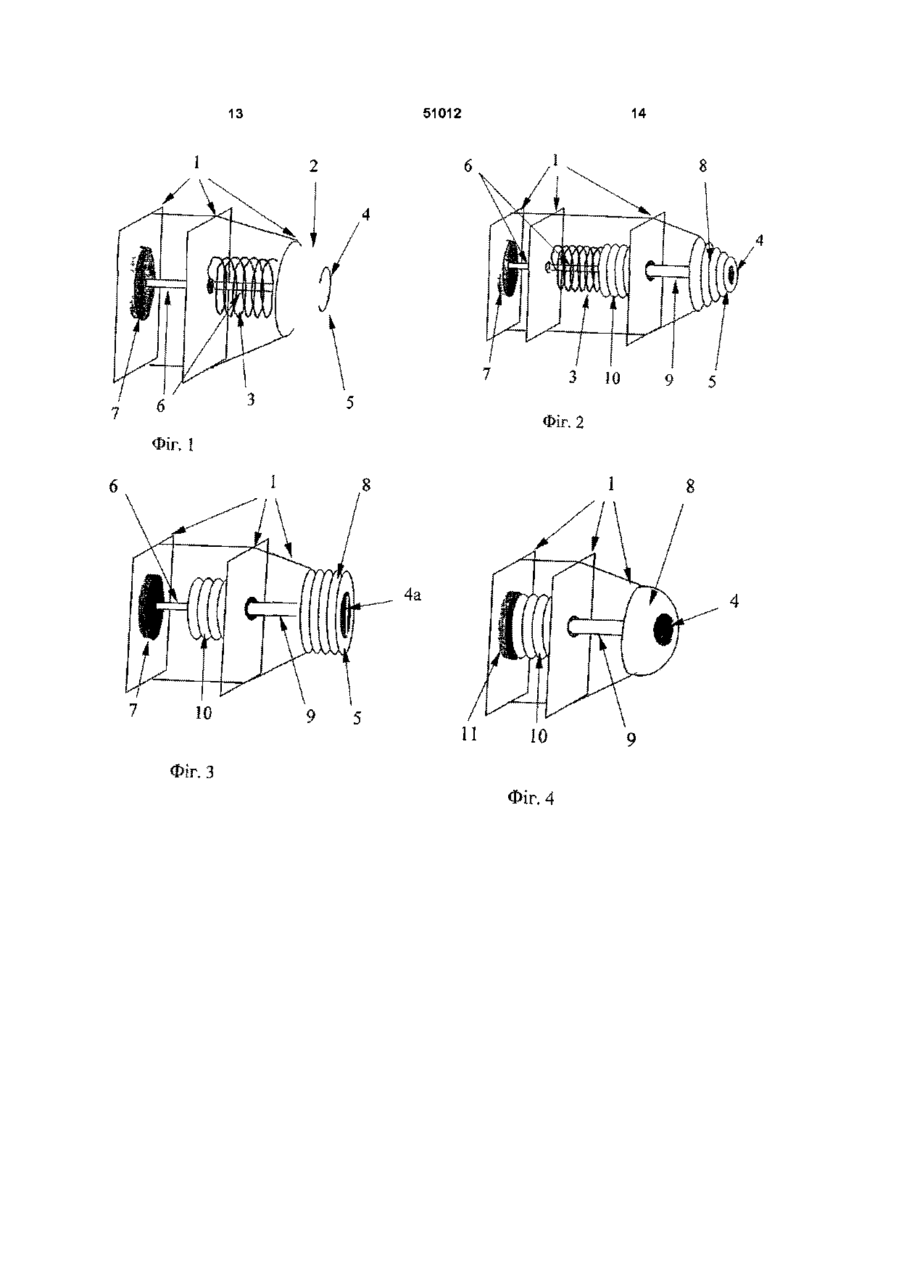

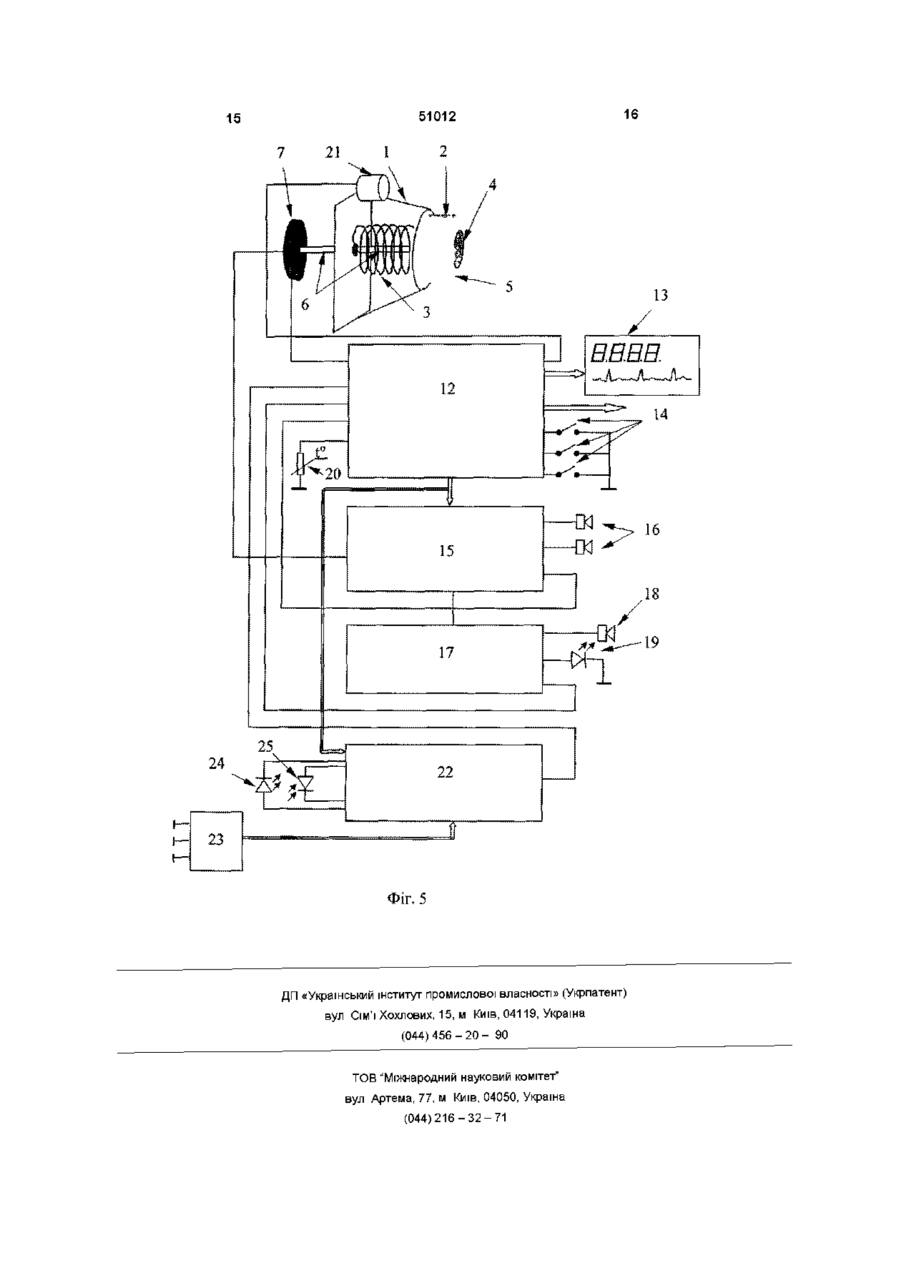

1. Комбінований медичний прилад, що складений з корпусу, пересувної рамки, яка утримується в початковому положенні тарованими пружинами, та фонендоскопа, який відрізняється тим, що фонендоскоп виконаний електронним, пересувна рамка приладу має круглий переріз і забезпечена пристосуванням для зменшення тертя, в її центрі закріплений мікрофон, а по периферії - еластичне кільце, що забезпечує щільний контакт зі шкірою хворого, прилад додатково забезпечений автономним джерелом електроживлення, а також електронною схемою виділення та індикації пульсуючого сигналу, системою термостабілізації програмно та за рахунок тепла шкіри руки того, хто досліджує, та пристроєм вимірювання тиску, які з’єднані з мікропроцесорним пристроєм керування, аналізу, індикації та передачі даних, який з’єднаний з дисплеєм.
2. Комбінований медичний прилад, що складений з корпусу, пересувної рамки та фонендоскопа, який відрізняється тим, що фонендоскоп виконаний електронним, пересувна рамка виконана у вигляді гантелеподібного сильфона, заповненого нестисливою рідиною або гелем, передня частина якого виконана в формі зрізаного конуса, циліндра або півсфери, в центрі передньої частини закріплений мікрофон, середня частина жорстко фіксована до корпусу приладу, а задня частина підпружинена тарованими пружинами і сполучена з пристроєм для вимірювання тиску або виконана пружною і до неї прикріплений тензодатчик, прилад додатково забезпечений автономним джерелом електроживлення, а також електронною схемою виділення та індикації пульсуючого сигналу, системою термостабілізації програмно та за рахунок тепла шкіри руки того, хто досліджує,та пристроєм вимірювання тиску, які з’єднані з мікропроцесорним пристроєм керування, аналізу, індикації та передачі даних, який з’єднаний з дисплеєм.
3. Комбінований медичний прилад за п. 1 або 2, який відрізняється тим, що електронний фонендоскоп виконаний з можливістю частотної корекції та регулювання посилення звукового сигналу і/або з можливістю виведення інформації в графічному вигляді.
4. Комбінований медичний прилад за п. 1 або 2, який відрізняється тим, що додатково містить електронний термометр.
5. Комбінований медичний прилад за п. 1 або 2, який відрізняється тим, що додатково містить електронний годинник з таймером і секундоміром.
6. Комбінований медичний прилад за п. 1 або 2, який відрізняється тим, що додатково містить електричне направлене джерело світла.
7. Комбінований медичний прилад за п. 1 або 2, який відрізняється тим, що додатково містить електрокардіомонітор, інформація з якого передається на дисплей приладу.
8. Комбінований медичний прилад за п. 1 або 2, який відрізняється тим, що мікрофон приладу виконаний широкодіапазонним, а поруч з ним додатково встановлений випромінювач ультразвуку, отриманий мікрофоном відбитий ультразвуковий сигнал обробляється мікропроцесором і виводиться на дисплей приладу.
9. Комбінований медичний прилад за п. 1 або 2, який відрізняється тим, що в корпусі пристрою є отвір для введення індикаторних смужок, а всередині корпусу додатково змонтований фотоаналізатор.
Текст

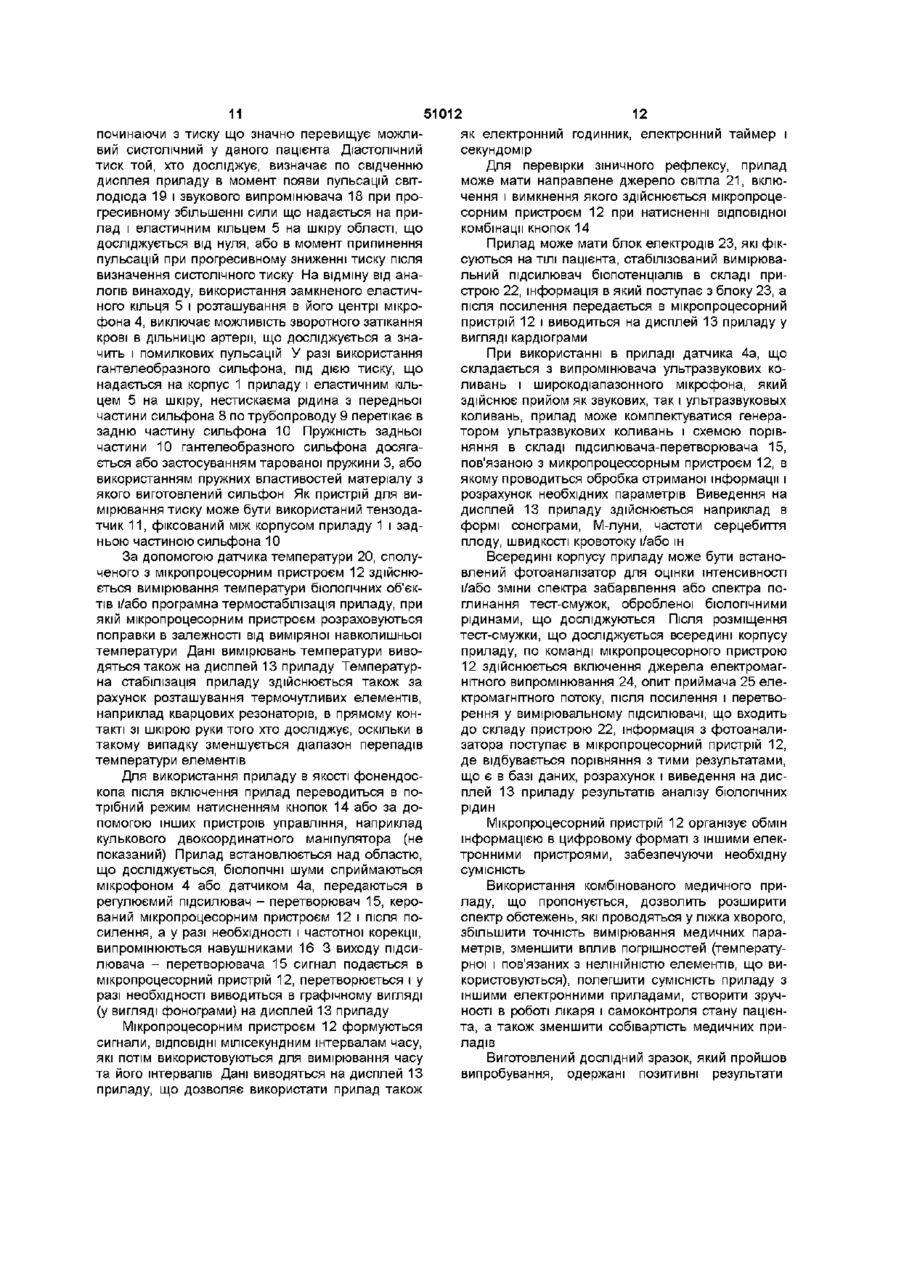

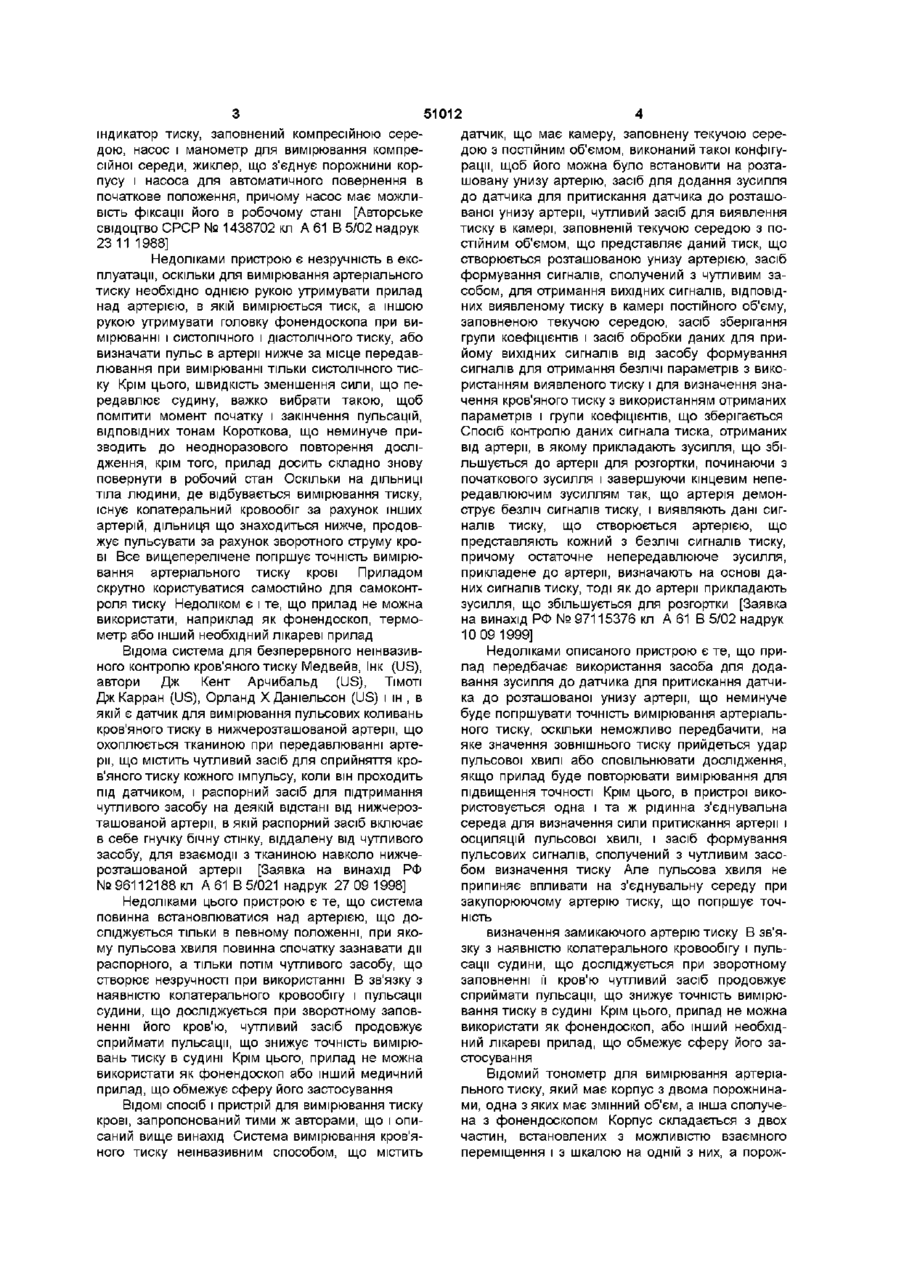

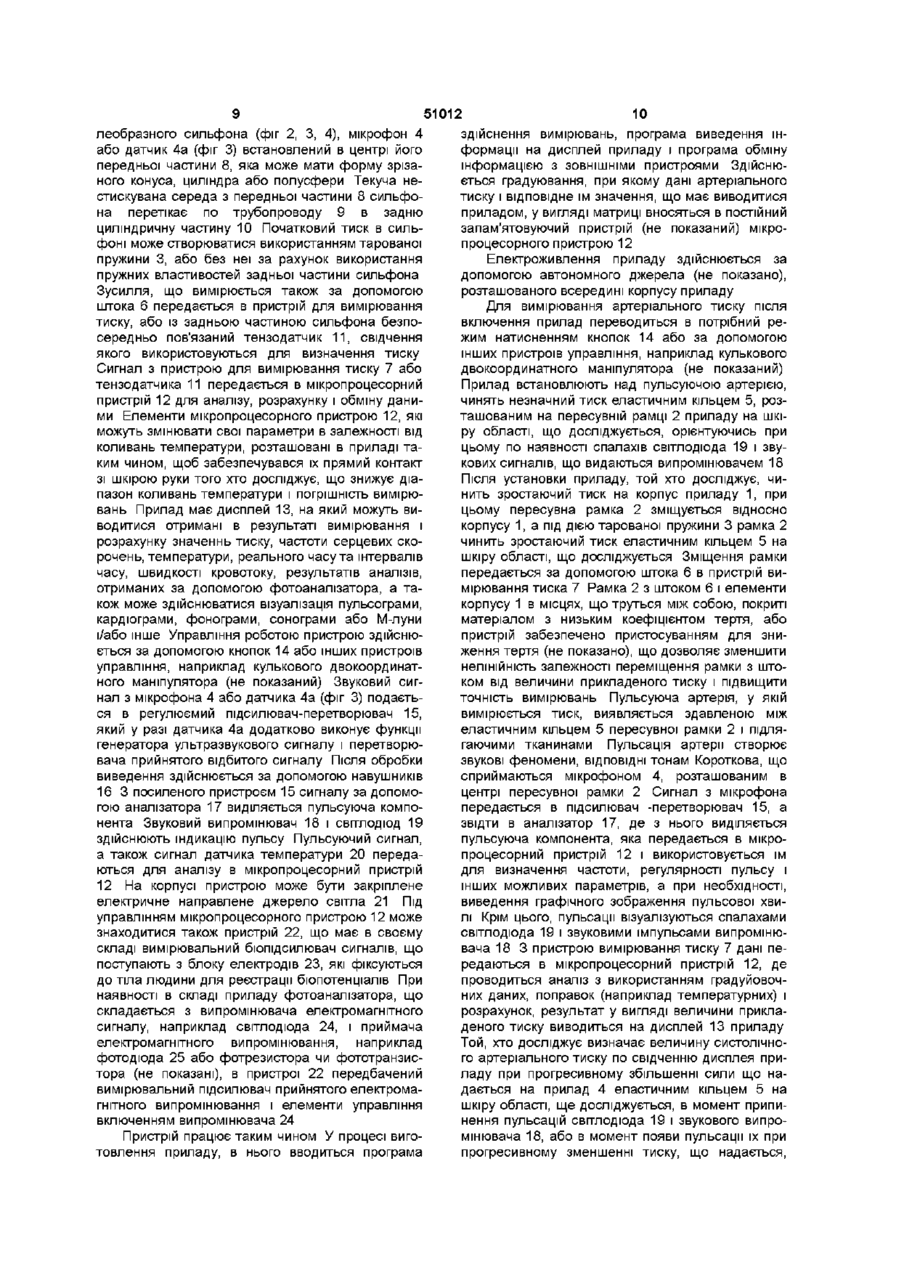

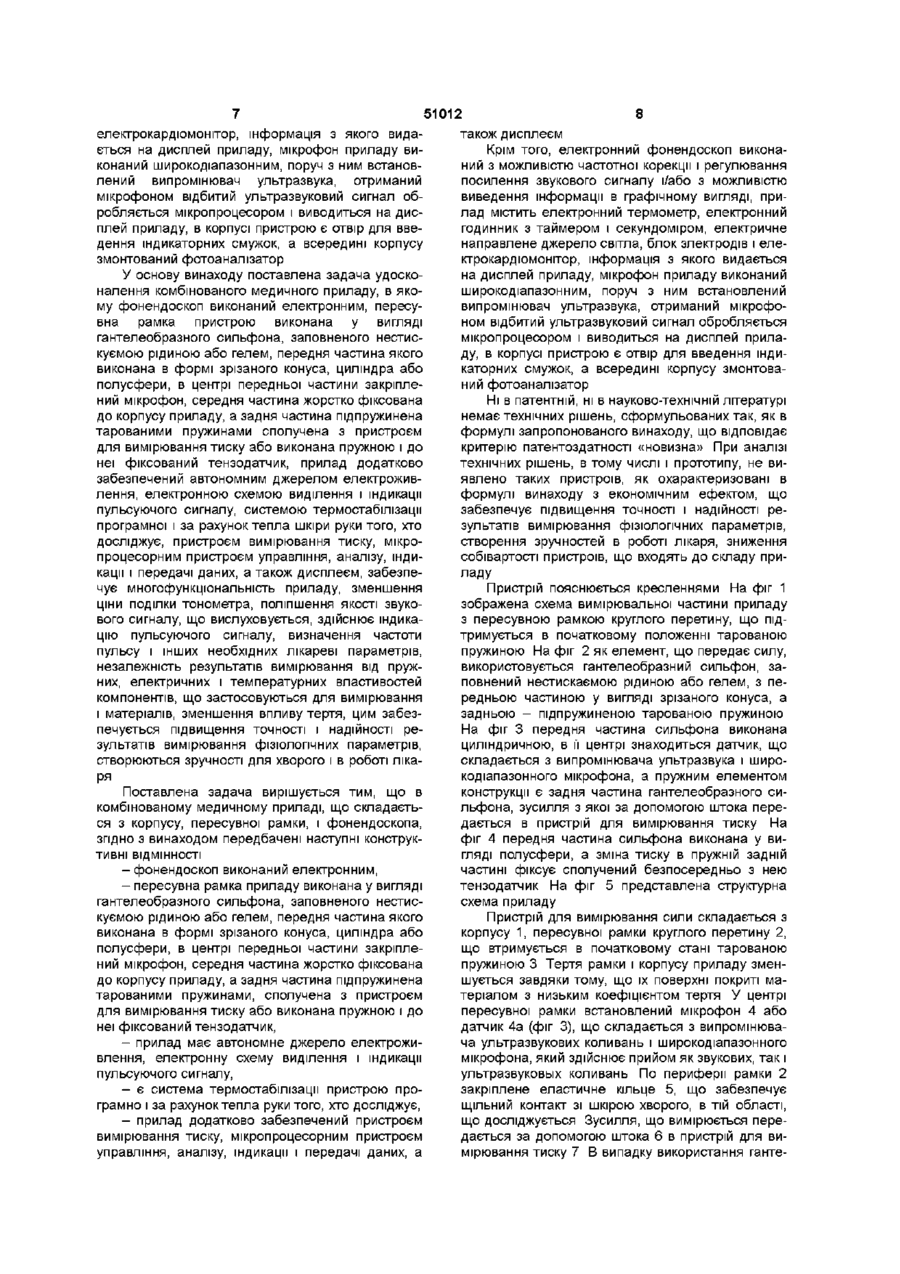

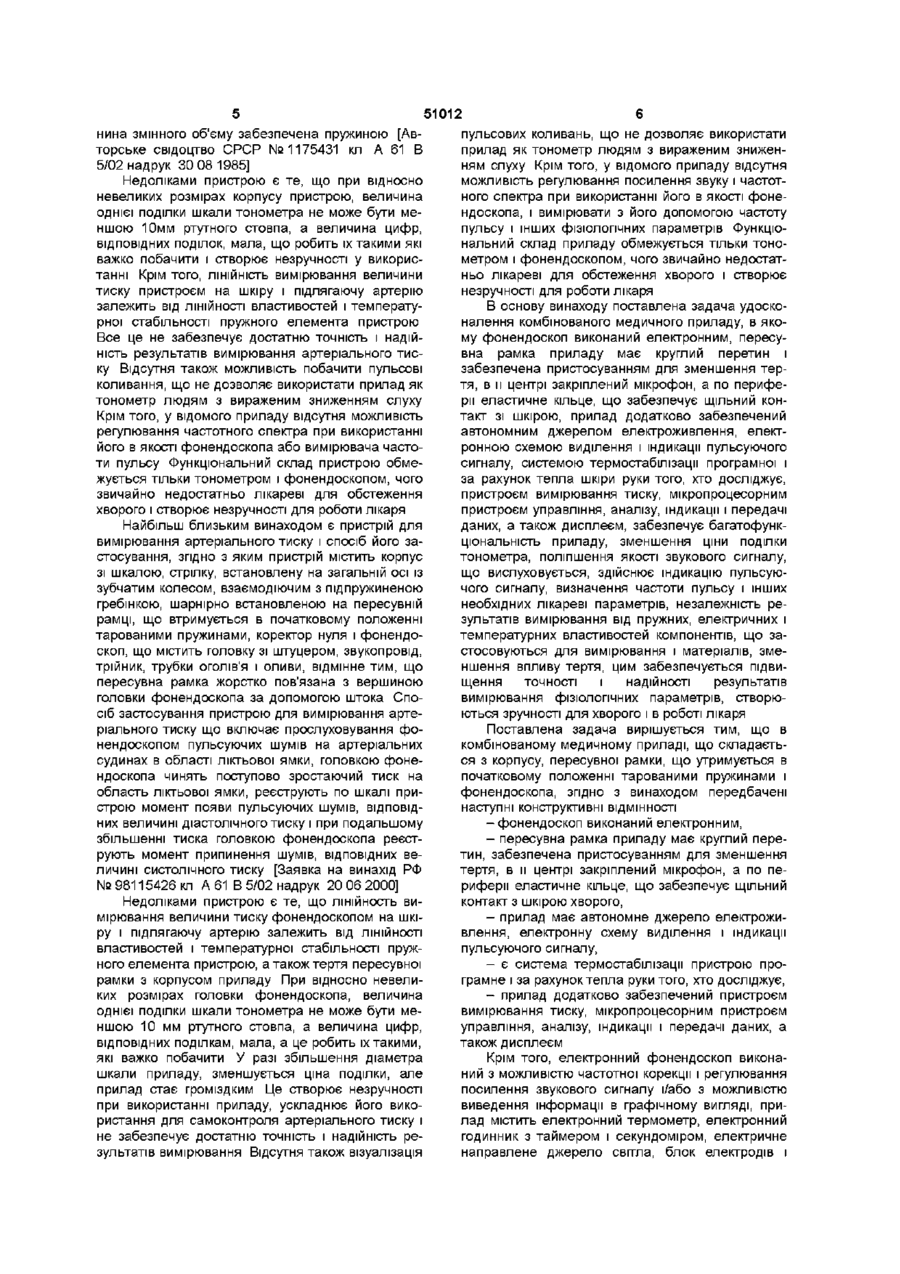

1 Комбінований медичний прилад, що складається з корпусу, пересувної рамки, яка утримується в початковому положенні тарованими пружинами, та фонендоскопа, який відрізняється тим, що фонендоскоп виконаний електронним, пересувна рамка приладу має круглий переріз і забезпечена пристосуванням для зменшення тертя, в и центрі закріплений мікрофон, а по периферії - еластичне кільце, що забезпечує щільний контакт зі шкірою хворого, прилад додатково забезпечений автономним джерелом електроживлення, електронною схемою виділення та індикації пульсуючого сигналу, системою термостабілізацм програмної та за рахунок тепла шкіри руки того, хто досліджує, пристроєм вимірювання тиску, мікропроцесорним пристроєм управління, аналізу, індикації і передачі даних, а також дисплеєм 2 Комбінований медичний прилад, що складається з корпусу, пересувної рамки та фонендоскопа, який відрізняється тим, що пересувна рамка виконана у вигляді гантелеподібного сильфона, заповненого нестисливою рідиною або гелем, передня частина якого виконана в формі зрізаного конуса, циліндра або півсфери, в центрі передньої частини закріплений мікрофон, середня частина жорстко фіксована до корпусу приладу, а задня частина під пружинена тарованими пружинами і сполучена з пристроєм для вимірювання тиску або виконана пружною і до неї прикріплений тензодатчик, прилад додатково забезпечений автономним джерелом електроживлення, електронною схемою виділення та індикації пульсуючого сигналу, системою термостабілізацм програмної та за рахунок тепла шкіри руки того, хто досліджує, пристроєм вимірювання тиску, мікропроцесорним пристроєм управління, аналізу, індикації та передачі даних, а також дисплеєм 3 Комбінований медичний прилад за пп 1, 2, який відрізняється тим, що електронний фонендоскоп виконаний з можливістю частотної корекції та регулювання посилення звукового сигналу і/або з можливістю виведення інформації в графічному вигляді 4 Комбінований медичний прилад за пп 1,2, який відрізняється тим, що додатково містить електронний термометр 5 Комбінований медичний прилад за пп 1,2, який відрізняється тим, що додатково містить електронний годинник з таймером і секундоміром 6 Комбінований медичний прилад за пп 1,2, який відрізняється тим, що додатково містить електричне направлене джерело світла 7 Комбінований медичний прилад за пп 1,2, який відрізняється тим, що додатково містить електрокардюмонітор, інформація з якого передається на дисплей приладу 8 Комбінований медичний прилад за пп 1,2, який відрізняється тим, що мікрофон приладу виконаний широкодіапазонним, а поруч з ним додатково встановлений випромінювач ультразвуку, отриманий мікрофоном відбитий ультразвуковий сигнал обробляється мікропроцесором і виводиться на дисплей приладу 9 Комбінований медичний прилад за пп 1,2, який відрізняється тим, що в корпусі пристрою є отвір для введення індикаторних смужок, а всередині корпусу додатково змонтований фотоаналізатор Винахід відноситься до області медичної техніки і може бути використаний для вимірювання систолічного і діастолічного артеріального тиску крові, частоти і регулярності серцевих скорочень, електроаускультацм, вимірювання температури тіла пацієнта, швидкості кровотоку та ш Відомий пристрій для вимірювання тиску, запропонований Холопченко Ю С , Міхеєвим В 3 , Задорожним А Н і інш У цьому пристрої є корпус і о ю 51012 індикатор тиску, заповнений компресійною середою, насос і манометр для вимірювання компресійної середи, жиклер, що з'єднує порожнини корпусу і насоса для автоматичного повернення в початкове положення, причому насос має можливість фіксації його в робочому стані [Авторське свідоцтво СРСР № 1438702 кл А 61 В 5/02 надрук 23 11 1988] Недоліками пристрою є незручність в експлуатації, оскільки для вимірювання артеріального тиску необхідно однією рукою утримувати прилад над артерією, в якій вимірюється тиск, а іншою рукою утримувати головку фонендоскопа при вимірюванні і систолічного і діастолічного тиску, або визначати пульс в артерії нижче за місце передавлювання при вимірюванні тільки систолічного тиску Крім цього, швидкість зменшення сили, що передавлює судину, важко вибрати такою, щоб помітити момент початку і закінчення пульсацій, ВІДПОВІДНИХ тонам Короткова, що неминуче призводить до неодноразового повторення дослідження, крім того, прилад досить складно знову повернути в робочий стан Оскільки на ДІЛЬНИЦІ тіла людини, де відбувається вимірювання тиску, існує колатеральний кровообіг за рахунок інших артерій, дільниця що знаходиться нижче, продовжує пульсувати за рахунок зворотного струму крові Все вищеперелічене погіршує точність вимірювання артеріального тиску крові Приладом скрутно користуватися самостійно для самоконтроля тиску Недоліком є і те, що прилад не можна використати, наприклад як фонендоскоп, термометр або інший необхідний лікареві прилад датчик, що має камеру, заповнену текучою середою з постійним об'ємом, виконаний такої конфігурації, щоб його можна було встановити на розташовану унизу артерію, засіб для додання зусилля до датчика для притискання датчика до розташованої унизу артерії, чутливий засіб для виявлення тиску в камері, заповненій текучою середою з постійним об'ємом, що представляє даний тиск, що створюється розташованою унизу артерією, засіб формування сигналів, сполучений з чутливим засобом, для отримання вихідних сигналів, ВІДПОВІДНИХ виявленому тиску в камері постійного об'єму, заповненою текучою середою, засіб зберігання групи коефіцієнтів і засіб обробки даних для прийому вихідних сигналів від засобу формування сигналів для отримання безлічі параметрів з використанням виявленого тиску і для визначення значення кров'яного тиску з використанням отриманих параметрів і групи коефіцієнтів, що зберігається Спосіб контролю даних сигнала тиска, отриманих від артерії, в якому прикладають зусилля, що збільшується до артерії для розгортки, починаючи з початкового зусилля і завершуючи кінцевим непередавлюючим зусиллям так, що артерія демонструє безліч сигналів тиску, і виявляють дані сигналів тиску, що створюється артерією, що представляють кожний з безлічі сигналів тиску, причому остаточне непередавлююче зусилля, прикладене до артерії, визначають на основі даних сигналів тиску, тоді як до артерії прикладають зусилля, що збільшується для розгортки [Заявка на винахід РФ № 97115376 кл А 61 В 5/02 надрук 10 09 1999] Відома система для безперервного нешвазивного контролю кров'яного тиску Медвейв, Інк (US), автори Дж Кент Арчибальд (US), ТІМОТІ Дж Карран (US), Орланд X Даніельсон (US) і ш , в якій є датчик для вимірювання пульсових коливань кров'яного тиску в нижчерозташованой артерії, що охоплюється тканиною при передавлюванні артерії, що містить чутливий засіб для сприйняття кров'яного тиску кожного імпульсу, коли він проходить під датчиком, і распорний засіб для підтримання чутливого засобу на деякій відстані від нижчерозташованой артерії, в якій распорний засіб включає в себе гнучку бічну стінку, віддалену від чутливого засобу, для взаємодії з тканиною навколо нижчерозташованой артерії [Заявка на винахід РФ № 96112188 кл А 61 В 5/021 надрук 27 09 1998] Недоліками описаного пристрою є те, що прилад передбачає використання засоба для додавання зусилля до датчика для притискання датчика до розташованої унизу артерії, що неминуче буде погіршувати точність вимірювання артеріального тиску, оскільки неможливо передбачити, на яке значення зовнішнього тиску прийдеться удар пульсової хвилі або сповільнювати дослідження, якщо прилад буде повторювати вимірювання для підвищення точності Крім цього, в пристрої використовується одна і та ж рідинна з'єднувальна середа для визначення сили притискання артерії і осциляцій пульсової хвилі, і засіб формування пульсових сигналів, сполучений з чутливим засобом визначення тиску Але пульсова хвиля не припиняє впливати на з'єднувальну середу при закупорюючому артерію тиску, що погіршує точність Недоліками цього пристрою є те, що система повинна встановлюватися над артерією, що досліджується тільки в певному положенні, при якому пульсова хвиля повинна спочатку зазнавати дії распорного, а тільки потім чутливого засобу, що створює незручності при використанні В зв'язку з наявністю колатерального кровообігу і пульсації судини, що досліджується при зворотному заповненні його кров'ю, чутливий засіб продовжує сприймати пульсації, що знижує точність вимірювань тиску в судині Крім цього, прилад не можна використати як фонендоскоп або інший медичний прилад, що обмежує сферу його застосування ВІДОМІ спосіб і пристрій для вимірювання тиску крові, запропонований тими ж авторами, що і описаний вище винахід Система вимірювання кров'яного тиску нешвазивним способом, що містить визначення замикаючого артерію тиску В зв'язку з наявністю колатерального кровообігу і пульсації судини, що досліджується при зворотному заповненні її кров'ю чутливий засіб продовжує сприймати пульсації, що знижує точність вимірювання тиску в судині Крім цього, прилад не можна використати як фонендоскоп, або інший необхідний лікареві прилад, що обмежує сферу його застосування Відомий тонометр для вимірювання артеріального тиску, який має корпус з двома порожнинами, одна з яких має змінний об'єм, а інша сполучена з фонендоскопом Корпус складається з двох частин, встановлених з можливістю взаємного переміщення і з шкалою на одній з них, а порож 51012 нина змінного об'єму забезпечена пружиною [Авторське свідоцтво СРСР №1175431 кл А 61 В 5/02 надрук 30 08 1985] Недоліками пристрою є те, що при відносно невеликих розмірах корпусу пристрою, величина однієї поділки шкали тонометра не може бути меншою 10мм ртутного стовпа, а величина цифр, ВІДПОВІДНИХ поділок, мала, що робить їх такими які важко побачити і створює незручності у використанні Крім того, ЛІНІЙНІСТЬ вимірювання величини тиску пристроєм на шкіру і підлягаючу артерію залежить від ЛІНІЙНОСТІ властивостей і температурної стабільності пружного елемента пристрою Все це не забезпечує достатню точність і надійність результатів вимірювання артеріального тиску Відсутня також можливість побачити пульсові коливання, що не дозволяє використати прилад як тонометр людям з вираженим зниженням слуху Крім того, у відомого приладу відсутня можливість регулювання частотного спектра при використанні його в якості фонендоскопа або вимірювача частоти пульсу Функціональний склад пристрою обмежується тільки тонометром і фонендоскопом, чого звичайно недостатньо лікареві для обстеження хворого і створює незручності для роботи лікаря Найбільш близьким винаходом є пристрій для вимірювання артеріального тиску і спосіб його застосування, згідно з яким пристрій містить корпус зі шкалою, стрілку, встановлену на загальній осі із зубчатим колесом, взаємодіючим з підпружиненою гребінкою, шарнірно встановленою на пересувній рамці, що втримується в початковому положенні тарованими пружинами, коректор нуля і фонендоскоп, що містить головку зі штуцером, звукопровід, трійник, трубки оголів'я і оливи, відмінне тим, що пересувна рамка жорстко пов'язана з вершиною головки фонендоскопа за допомогою штока Спосіб застосування пристрою для вимірювання артеріального тиску що включає прослуховування фонендоскопом пульсуючих шумів на артеріальних судинах в області ліктьової ямки, головкою фонендоскопа чинять поступово зростаючий тиск на область ліктьової ямки, реєструють по шкалі пристрою момент появи пульсуючих шумів, ВІДПОВІДНИХ величині діастолічного тиску і при подальшому збільшенні тиска головкою фонендоскопа реєструють момент припинення шумів, ВІДПОВІДНИХ величині систолічного тиску [Заявка на винахід РФ № 98115426 кл А 61 В 5/02 надрук 20 06 2000] Недоліками пристрою є те, що ЛІНІЙНОСТЬ вимірювання величини тиску фонендоскопом на шкіру і підлягаючу артерію залежить від ЛІНІЙНОСТІ властивостей і температурної стабільності пружного елемента пристрою, а також тертя пересувної рамки з корпусом приладу При відносно невеликих розмірах головки фонендоскопа, величина однієї поділки шкали тонометра не може бути меншою 10 мм ртутного стовпа, а величина цифр, ВІДПОВІДНИХ поділкам, мала, а це робить їх такими, які важко побачити У разі збільшення діаметра шкали приладу, зменшується ціна поділки, але прилад стає громіздким Це створює незручності при використанні приладу, ускладнює його використання для самоконтроля артеріального тиску і не забезпечує достатню точність і надійність результатів вимірювання Відсутня також візуалізація пульсових коливань, що не дозволяє використати прилад як тонометр людям з вираженим зниженням слуху Крім того, у відомого приладу відсутня можливість регулювання посилення звуку і частотного спектра при використанні його в якості фонендоскопа, і вимірювати з його допомогою частоту пульсу і інших фізіологічних параметрів Функціональний склад приладу обмежується тільки тонометром і фонендоскопом, чого звичайно недостатньо лікареві для обстеження хворого і створює незручності для роботи лікаря В основу винаходу поставлена задача удосконалення комбінованого медичного приладу, в якому фонендоскоп виконаний електронним, пересувна рамка приладу має круглий перетин і забезпечена пристосуванням для зменшення тертя, в и центрі закріплений мікрофон, а по периферії еластичне кільце, що забезпечує щільний контакт зі шкірою, прилад додатково забезпечений автономним джерелом електроживлення, електронною схемою виділення і індикації пульсуючого сигналу, системою термостабілізацм програмної і за рахунок тепла шкіри руки того, хто досліджує, пристроєм вимірювання тиску, мікропроцесорним пристроєм управління, аналізу, індикації і передачі даних, а також дисплеєм, забезпечує багатофункцюнальність приладу, зменшення ціни поділки тонометра, поліпшення якості звукового сигналу, що вислуховується, здійснює індикацію пульсуючого сигналу, визначення частоти пульсу і інших необхідних лікареві параметрів, незалежність результатів вимірювання від пружних, електричних і температурних властивостей компонентів, що застосовуються для вимірювання і матеріалів, зменшення впливу тертя, цим забезпечується підвищення точності і надійності результатів вимірювання фізіологічних параметрів, створюються зручності для хворого і в роботі лікаря Поставлена задача вирішується тим, що в комбінованому медичному приладі, що складається з корпусу, пересувної рамки, що утримується в початковому положенні тарованими пружинами і фонендоскопа, згідно з винаходом передбачені наступні конструктивні ВІДМІННОСТІ - фонендоскоп виконаний електронним, - пересувна рамка приладу має круглий перетин, забезпечена пристосуванням для зменшення тертя, в и центрі закріплений мікрофон, а по периферії еластичне кільце, що забезпечує щільний контакт з шкірою хворого, - прилад має автономне джерело електроживлення, електронну схему виділення і індикації пульсуючого сигналу, - є система термостабілізацм пристрою програмне і за рахунок тепла руки того, хто досліджує, - прилад додатково забезпечений пристроєм вимірювання тиску, мікропроцесорним пристроєм управління, аналізу, індикації і передачі даних, а також дисплеєм Крім того, електронний фонендоскоп виконаний з можливістю частотної корекції і регулювання посилення звукового сигналу і/або з можливістю виведення інформації в графічному вигляді, прилад містить електронний термометр, електронний годинник з таймером і секундоміром, електричне направлене джерело світла, блок електродів і 51012 електрокардюмонітор, інформація з якого видається на дисплей приладу, мікрофон приладу виконаний широкодіапазонним, поруч з ним встановлений випромінювач ультразвука, отриманий мікрофоном відбитий ультразвуковий сигнал обробляється мікропроцесором і виводиться на дисплей приладу, в корпусі пристрою є отвір для введення індикаторних смужок, а всередині корпусу змонтований фотоаналізатор У основу винаходу поставлена задача удосконалення комбінованого медичного приладу, в якому фонендоскоп виконаний електронним, пересувна рамка пристрою виконана у вигляді гантелеоб раз ного сильфона, заповненого нестискуємою рідиною або гелем, передня частина якого виконана в формі зрізаного конуса, циліндра або полусфери, в центрі передньої частини закріплений мікрофон, середня частина жорстко фіксована до корпусу приладу, а задня частина підпружинена тарованими пружинами сполучена з пристроєм для вимірювання тиску або виконана пружною і до неї фіксований тензодатчик, прилад додатково забезпечений автономним джерелом електроживлення, електронною схемою виділення і індикації пульсуючого сигналу, системою термостабілізацм програмної і за рахунок тепла шкіри руки того, хто досліджує, пристроєм вимірювання тиску, мікропроцесорним пристроєм управління, аналізу, індикації і передачі даних, а також дисплеєм, забезпечує многофункцюнальність приладу, зменшення ціни поділки тонометра, поліпшення якості звукового сигналу, що вислуховується, здійснює індикацію пульсуючого сигналу, визначення частоти пульсу і інших необхідних лікареві параметрів, незалежність результатів вимірювання від пружних, електричних і температурних властивостей компонентів, що застосовуються для вимірювання і матеріалів, зменшення впливу тертя, цим забезпечується підвищення точності і надійності результатів вимірювання фізіологічних параметрів, створюються зручності для хворого і в роботі лікаря Поставлена задача вирішується тим, що в комбінованому медичному приладі, що складається з корпусу, пересувної рамки, і фонендоскопа, згідно з винаходом передбачені наступні конструктивні ВІДМІННОСТІ - фонендоскоп виконаний електронним, - пересувна рамка приладу виконана у вигляді гантелеоб раз ного сильфона, заповненого нестискуємою рідиною або гелем, передня частина якого виконана в формі зрізаного конуса, циліндра або полусфери, в центрі передньої частини закріплений мікрофон, середня частина жорстко фіксована до корпусу приладу, а задня частина підпружинена тарованими пружинами, сполучена з пристроєм для вимірювання тиску або виконана пружною і до неї фіксований тензодатчик, - прилад має автономне джерело електроживлення, електронну схему виділення і індикації пульсуючого сигналу, - є система термостабілізацм пристрою програмно і за рахунок тепла руки того, хто досліджує, - прилад додатково забезпечений пристроєм вимірювання тиску, мікропроцесорним пристроєм управління, аналізу, індикації і передачі даних, а 8 також дисплеєм Крім того, електронний фонендоскоп виконаний з можливістю частотної корекції і регулювання посилення звукового сигналу і/або з можливістю виведення інформації в графічному вигляді, прилад містить електронний термометр, електронний годинник з таймером і секундоміром, електричне направлене джерело світла, блок злектродів і електрокардюмонітор, інформація з якого видається на дисплей приладу, мікрофон приладу виконаний широкодіапазонним, поруч з ним встановлений випромінювач ультразвука, отриманий мікрофоном відбитий ультразвуковий сигнал обробляється мікропроцесором і виводиться на дисплей приладу, в корпусі пристрою є отвір для введення індикаторних смужок, а всередині корпусу змонтований фотоаналізатор Ні В патентній, ні в науково-технічній літературі немає технічних рішень, сформульованих так, як в формулі запропонованого винаходу, що відповідає критерію патентоздатності «новизна» При аналізі технічних рішень, в тому числі і прототипу, не виявлено таких пристроїв, як охарактеризовані в формулі винаходу з економічним ефектом, що забезпечує підвищення точності і надійності результатів вимірювання фізіологічних параметрів, створення зручностей в роботі лікаря, зниження собівартості пристроїв, що входять до складу приладу Пристрій пояснюється кресленнями На фіг 1 зображена схема вимірювальної частини приладу з пересувною рамкою круглого перетину, що підтримується в початковому положенні тарованою пружиною На фіг 2 як елемент, що передає силу, використовується гантелеобразний сильфон, заповнений нестискаємою рідиною або гелем, з передньою частиною у вигляді зрізаного конуса, а задньою - підпружиненою тарованою пружиною На фіг 3 передня частина сильфона виконана циліндричною, в її центрі знаходиться датчик, що складається з випромінювача ультразвука і широкодіапазонного мікрофона, а пружним елементом конструкції є задня частина гантелеоб раз ного сильфона, зусилля з якої за допомогою штока передається в пристрій для вимірювання тиску На фіг 4 передня частина сильфона виконана у вигляді полусфери, а зміна тиску в пружній задній частині фіксує сполучений безпосередньо з нею тензодатчик На фіг 5 представлена структурна схема приладу Пристрій для вимірювання сили складається з корпусу 1, пересувної рамки круглого перетину 2, що втримується в початковому стані тарованою пружиною 3 Тертя рамки і корпусу приладу зменшується завдяки тому, що їх поверхні покриті матеріалом з низьким коефіцієнтом тертя У центрі пересувної рамки встановлений мікрофон 4 або датчик 4а (фіг 3), що складається з випромінювача ультразвукових коливань і широкодіапазонного мікрофона, який здійснює прийом як звукових, так і ультразвуковых коливань По периферії рамки 2 закріплене еластичне кільце 5, що забезпечує щільний контакт зі шкірою хворого, в тій області, що досліджується Зусилля, що вимірюється передається за допомогою штока 6 в пристрій для вимірювання тиску 7 В випадку використання ганте 51012 10 леобразного сильфона (фіг 2, 3, 4), мікрофон 4 здійснення вимірювань, програма виведення інабо датчик 4а (фіг 3) встановлений в центрі його формації на дисплей приладу і програма обміну передньої частини 8, яка може мати форму зрізаінформацією з ЗОВНІШНІМИ пристроями Здійснюного конуса, циліндра або полусфери Текуча неється градуювання, при якому дані артеріального стискувана середа з передньої частини 8 сильфотиску і відповідне їм значення, що має виводитися на перетікає по трубопроводу 9 в задню приладом, у вигляді матриці вносяться в постійний циліндричну частину 10 Початковий тиск в сильзапам'ятовуючий пристрій (не показаний) мікрофоні може створюватися використанням тарованої процесорного пристрою 12 пружини 3, або без неї за рахунок використання Електроживлення приладу здійснюється за пружних властивостей задньої частини сильфона допомогою автономного джерела (не показано), Зусилля, що вимірюється також за допомогою розташованого всередині корпусу приладу штока 6 передається в пристрій для вимірювання Для вимірювання артеріального тиску після тиску, або із задньою частиною сильфона безповключення прилад переводиться в потрібний ресередньо пов'язаний тензодатчик 11, свідчення жим натисненням кнопок 14 або за допомогою якого використовуються для визначення тиску інших пристроїв управління, наприклад кулькового Сигнал з пристрою для вимірювання тиску 7 або двокоординатного маніпулятора (не показаний) тензодатчика 11 передається в мікропроцесорний Прилад встановлюють над пульсуючою артерією, пристрій 12 для аналізу, розрахунку і обміну даничинять незначний тиск еластичним кільцем 5, розми Елементи мікропроцесорного пристрою 12, які ташованим на пересувній рамці 2 приладу на шкіможуть змінювати свої параметри в залежності від ру області, що досліджується, орієнтуючись при коливань температури, розташовані в приладі тацьому по наявності спалахів світлодюда 19 і звуким чином, щоб забезпечувався їх прямий контакт кових сигналів, що видаються випромінювачем 18 зі шкірою руки того хто досліджує, що знижує діаПісля установки приладу, той хто досліджує, чипазон коливань температури і погрішність вимірюнить зростаючий тиск на корпус приладу 1, при вань Прилад має дисплей 13, на який можуть вицьому пересувна рамка 2 зміщується відносно водитися отримані в результаті вимірювання і корпусу 1, а під дією тарованої пружини 3 рамка 2 розрахунку значеннь тиску, частоти серцевих скочинить зростаючий тиск еластичним кільцем 5 на рочень, температури, реального часу та інтервалів шкіру області, що досліджується Зміщення рамки часу, швидкості кровотоку, результатів аналізів, передається за допомогою штока 6 в пристрій виотриманих за допомогою фотоа нал і затора, а тамірювання тиска 7 Рамка 2 з штоком 6 і елементи кож може здійснюватися візуалізація пульсограми, корпусу 1 в місцях, що труться між собою, покриті кардіограми, фонограми, сонограми або М-луни матеріалом з низьким коефіцієнтом тертя, або і/або інше Управління роботою пристрою здійснюпристрій забезпечено пристосуванням для зниється за допомогою кнопок 14 або інших пристроїв ження тертя (не показано), що дозволяє зменшити управління, наприклад кулькового двокоординатнелінійність залежності переміщення рамки з штоного маніпулятора (не показаний) Звуковий сигком від величини прикладеного тиску і підвищити нал з мікрофона 4 або датчика 4а (фіг 3) подаєтьточність вимірювань Пульсуюча артерія, у якій ся в регулюємий підсилювач-перетворювач 15, вимірюється тиск, виявляється здавленою між який у разі датчика 4а додатково виконує функції еластичним кільцем 5 пересувної рамки 2 і підлягенератора ультразвукового сигналу і перетворюгаючими тканинами Пульсація артерії створює вача прийнятого відбитого сигналу Після обробки звукові феномени, ВІДПОВІДНІ тонам Короткова, що виведення здійснюється за допомогою навушників сприймаються мікрофоном 4, розташованим в 16 3 посиленого пристроєм 15 сигналу за допомоцентрі пересувної рамки 2 Сигнал з мікрофона гою аналізатора 17 виділяється пульсуюча компопередається в підсилювач -перетворювач 15, а нента Звуковий випромінювач 18 і світлодюд 19 звідти в аналізатор 17, де з нього виділяється здійснюють індикацію пульсу Пульсуючий сигнал, пульсуюча компонента, яка передається в мікроа також сигнал датчика температури 20 передапроцесорний пристрій 12 і використовується їм ються для аналізу в мікропроцесорний пристрій для визначення частоти, регулярності пульсу і 12 На корпусі пристрою може бути закріплене інших можливих параметрів, а при необхідності, електричне направлене джерело світла 21 Під виведення графічного зображення пульсової хвиуправлінням мікропроцесорного пристрою 12 може лі Крім цього, пульсації візуалізуються спалахами знаходитися також пристрій 22, що має в своєму світлодюда 19 і звуковими імпульсами випромінюскладі вимірювальний бюпідсилювач сигналів, що вача 18 3 пристрою вимірювання тиску 7 дані пепоступають з блоку електродів 23, які фіксуються редаються в мікропроцесорний пристрій 12, де до тіла людини для реєстрації біопотенціалів При проводиться аналіз з використанням градуйовочнаявності в складі приладу фотоаналізатора, що них даних, поправок (наприклад температурних) і складається з випромінювача електромагнітного розрахунок, результат у вигляді величини прикласигналу, наприклад світлодюда 24, і приймача деного тиску виводиться на дисплей 13 приладу електромагнітного випромінювання, наприклад Той, хто досліджує визначає величину систолічнофотодюда 25 або фотрезистора чи фототранзисго артеріального тиску по свідченню дисплея притора (не показані), в пристрої 22 передбачений ладу при прогресивному збільшенні сили що навимірювальний підсилювач прийнятого електромадається на прилад 4 еластичним кільцем 5 на гнітного випромінювання і елементи управління шкіру області, ще досліджується, в момент припивключенням випромінювача 24 нення пульсацій світлодюда 19 і звукового випромінювача 18, або в момент появи пульсації їх при прогресивному зменшенні тиску, що надається, Пристрій працює таким чином У процесі виготовлення приладу, в нього вводиться програма 11 51012 12 починаючи з тиску що значно перевищує можлияк електронний годинник, електронний таймер і вий систолічний у даного пацієнта Діастолічний секундомір тиск той, хто досліджує, визначає по свідченню Для перевірки зіничного рефлексу, прилад дисплея приладу в момент появи пульсацій світможе мати направлене джерело світла 21, вклюлодюда 19 і звукового випромінювача 18 при прочення і вимкнення якого здійснюється мікропроцегресивному збільшенні сили що надається на присорним пристроєм 12 при натисненні відповідної лад і еластичним кільцем 5 на шкіру області, що комбінації кнопок 14 досліджується від нуля, або в момент припинення Прилад може мати блок електродів 23, які фікпульсацій при прогресивному зниженні тиску після суються на ТІЛІ пацієнта, стабілізований вимірювавизначення систолічного тиску На відміну від анальний підсилювач біопотенціалів в складі прилогів винаходу, використання замкненого еластичстрою 22, інформація в який поступає з блоку 23, а ного кільця 5 і розташування в його центрі мікропісля посилення передається в мікропроцесорний фона 4, виключає можливість зворотного затікання пристрій 12 і виводиться на дисплей 13 приладу у крові в дільницю артерії, що досліджується а знавигляді кардіограми чить і помилкових пульсацій У разі використання При використанні в приладі датчика 4а, що гантелеоб раз ного сильфона, під дією тиску, що складається з випромінювача ультразвукових конадається на корпус 1 приладу і еластичним кільливань і широкодіапазонного мікрофона, який цем 5 на шкіру, нестискаєма рідина з передньої здійснює прийом як звукових, так і ультразвуковых частини сильфона 8 по трубопроводу 9 перетікає в коливань, прилад може комплектуватися генеразадню частину сильфона 10 Пружність задньої тором ультразвукових коливань і схемою порівчастини 10 гантелеоб раз ного сильфона досяганяння в складі підсилювача-перетворювача 15, ється або застосуванням тарованої пружини 3, або пов'язаною з микропроцессорным пристроєм 12, в використанням пружних властивостей матеріалу з якому проводиться обробка отриманої інформації і якого виготовлений сильфон Як пристрій для вирозрахунок необхідних параметрів Виведення на мірювання тиску може бути використаний тензодадисплей 13 приладу здійснюється наприклад в тчик 11, фіксований між корпусом приладу 1 і задформі сонограми, М-луни, частоти серцебиття ньою частиною сильфона 10 плоду, швидкості кровотоку і/або ш За допомогою датчика температури 20, сполуВсередині корпусу приладу може бути встаноченого з мікропроцесорним пристроєм 12 здійснювлений фотоаналізатор для оцінки інтенсивності ється вимірювання температури біологічних об'єкі/або зміни спектра забарвлення або спектра потів і/або програмна термостабілізація приладу, при глинання тест-смужок, обробленої біологічними якій мікропроцесорним пристроєм розраховуються рідинами, що досліджуються Після розміщення поправки в залежності від виміряної навколишньої тест-смужки, що досліджується всередині корпусу температури Дані вимірювань температури вивоприладу, по команді мікропроцесорного пристрою дяться також на дисплей 13 приладу Температур12 здійснюється включення джерела електромагна стабілізація приладу здійснюється також за нітного випромінювання 24, опит приймача 25 елерахунок розташування термочутливих елементів, ктромагнітного потоку, після посилення і перетвонаприклад кварцових резонаторів, в прямому конрення у вимірювальному підсилювачі, що входить такті зі шкірою руки того хто досліджує, оскільки в до складу пристрою 22, інформація з фотоаналитакому випадку зменшується діапазон перепадів затора поступає в мікропроцесорний пристрій 12, температури елементів де відбувається порівняння з тими результатами, що є в базі даних, розрахунок і виведення на дисДля використання приладу в якості фонендосплей 13 приладу результатів аналізу біологічних копа після включення прилад переводиться в порідин трібний режим натисненням кнопок 14 або за допомогою інших пристроїв управління, наприклад кулькового двокоординатного маніпулятора (не показаний) Прилад встановлюється над областю, що досліджується, біологічні шуми сприймаються мікрофоном 4 або датчиком 4а, передаються в регулюємий підсилювач - перетворювач 15, керований мікропроцесорним пристроєм 12 і після посилення, а у разі необхідності і частотної корекції, випромінюються навушниками 16 3 виходу підсилювача - перетворювача 15 сигнал подається в мікропроцесорний пристрій 12, перетворюється і у разі необхідності виводиться в графічному вигляді (у вигляді фонограми) на дисплей 13 приладу Мікропроцесорним пристроєм 12 формуються сигнали, ВІДПОВІДНІ мілісекундним інтервалам часу, які потім використовуються для вимірювання часу та його інтервалів Дані виводяться на дисплей 13 приладу, що дозволяє використати прилад також Мікропроцесорний пристрій 12 організує обмін інформацією в цифровому форматі з іншими електронними пристроями, забезпечуючи необхідну сумісність Використання комбінованого медичного приладу, що пропонується, дозволить розширити спектр обстежень, які проводяться у ліжка хворого, збільшити точність вимірювання медичних параметрів, зменшити вплив погрішностей (температурної і пов'язаних з нелінійністю елементів, що використовуються), полегшити сумісність приладу з іншими електронними приладами, створити зручності в роботі лікаря і самоконтроля стану пацієнта, а також зменшити собівартість медичних приладів Виготовлений дослідний зразок, який пройшов випробування, одержані позитивні результати 51012 13 14 З 4а Фіг. 4 10 9 5 16 13 Фіг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined medical device
Автори англійськоюKhrystulenko Andrii Oleksandrovych
Назва патенту російськоюКомбинированный медицинский прибор
Автори російськоюХристуленко Андрей Александрович
МПК / Мітки
МПК: G01K 7/00, A61B 5/02, A61B 8/04
Мітки: прилад, медичний, варіанти, комбінований
