Спосіб розділення заготовки на деталі верху взуття
Формула / Реферат
Спосіб розділення заготовки на деталі верху взуття з використанням графічних та аналітичних методик, який відрізняється тим, що через будь-яку точку ліній розчленування, які проектуються з врахуванням анатомічних, гігієнічних особливостей використання взуття, сучасних модних тенденцій, проводиться площина перетину, перпендикулярна до фронтальної та горизонтальної координатних площин, при встановленому перетині просторової заготовки деталей верху з площиною перетину, відповідно відомій відстані по твірній перетину між початком координат та досліджуваною точкою, ця відстань відкладається від початку координат на горизонтальному сліді площини перетину, система побудованих таким чином точок утворює базову криву розділення, від якої в обидві сторони еквідистантно відкладають припуск на шов, чим формують лінії відрізу деталей верху взуття.
Текст

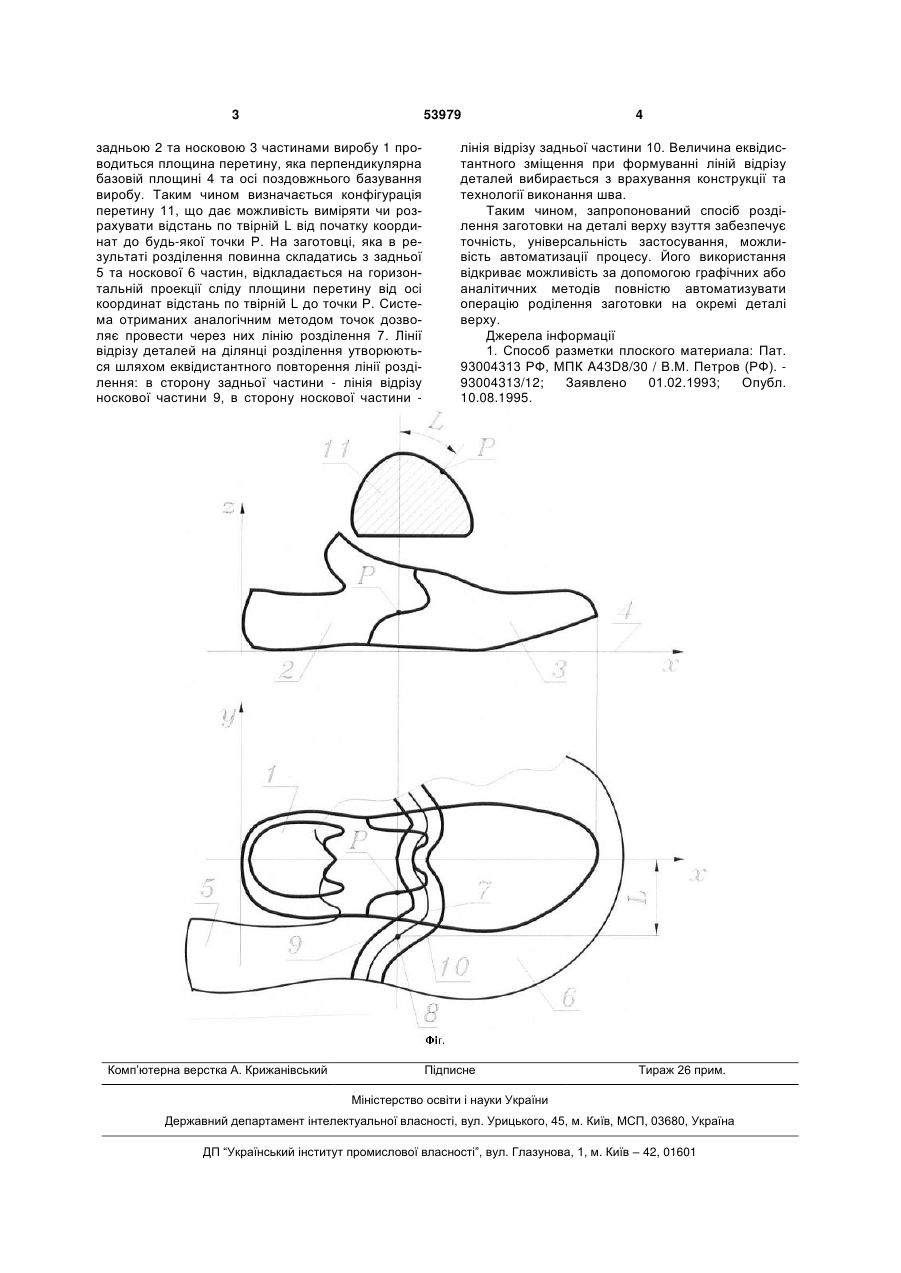

Спосіб розділення заготовки на деталі верху взуття з використанням графічних та аналітичних методик, який відрізняється тим, що через будьяку точку ліній розчленування, які проектуються з врахуванням анатомічних, гігієнічних особливостей використання взуття, сучасних модних тенде 3 53979 задньою 2 та носковою 3 частинами виробу 1 проводиться площина перетину, яка перпендикулярна базовій площині 4 та осі поздовжнього базування виробу. Таким чином визначається конфігурація перетину 11, що дає можливість виміряти чи розрахувати відстань по твірній L від початку координат до будь-якої точки Р. На заготовці, яка в результаті розділення повинна складатись з задньої 5 та носкової 6 частин, відкладається на горизонтальній проекції сліду площини перетину від осі координат відстань по твірній L до точки Р. Система отриманих аналогічним методом точок дозволяє провести через них лінію розділення 7. Лінії відрізу деталей на ділянці розділення утворюються шляхом еквідистантного повторення лінії розділення: в сторону задньої частини - лінія відрізу носкової частини 9, в сторону носкової частини Комп’ютерна верстка А. Крижанівський 4 лінія відрізу задньої частини 10. Величина еквідистантного зміщення при формуванні ліній відрізу деталей вибирається з врахування конструкції та технології виконання шва. Таким чином, запропонований спосіб розділення заготовки на деталі верху взуття забезпечує точність, універсальність застосування, можливість автоматизації процесу. Його використання відкриває можливість за допомогою графічних або аналітичних методів повністю автоматизувати операцію роділення заготовки на окремі деталі верху. Джерела інформації 1. Способ разметки плоского материала: Пат. 93004313 РФ, МПК A43D8/30 / В.М. Петров (РФ). 93004313/12; Заявлено 01.02.1993; Опубл. 10.08.1995. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for dividing footwear blank into upper parts
Автори англійськоюNadopta Tetiana Anatoliivna
Назва патенту російськоюСпособ разделения заготовки на детали верха обуви
Автори російськоюНадопта Татьяна Анатольевна
МПК / Мітки
МПК: A43D 1/00
Мітки: деталі, заготовки, взуття, верху, спосіб, розділення
