Технологічна лінія зволоженого пресування подрібненої органіки

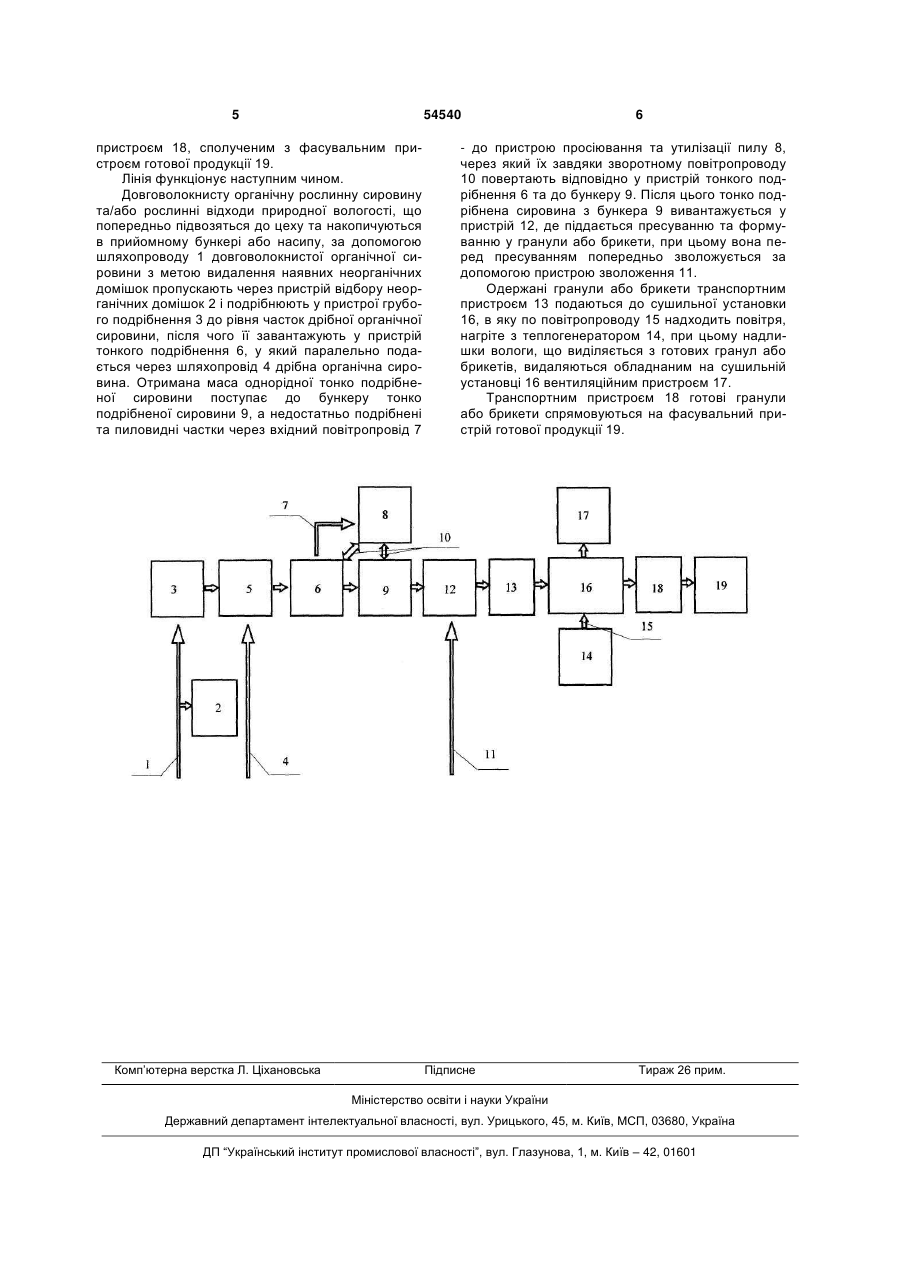

Технологічна лінія зволоженого пресування подрібненої органіки та виробництва паливних брикетів та/або гранул з будь-якої рослинної сировини та/або рослинних відходів, що містить шляхопровід довговолокнистої органічної сировини, пристрій грубого подрібнення, бункер вхідної грубо подрібненої сировини, пристрій для формування гранул або брикетів, транспортні пристрої, сушильну установку, теплогенератор, фасувальний пристрій готової продукції, яка відрізняється тим, 3 ність, а паливні брикети, що отримують на цій установці, мають досить високу собівартість. Крім того, установка призначена для виробництва паливних брикетів з вуглевмісних відходів. Відома також лінія виробництва паливних брикетів з рослинних відходів, яка містить бункер, транспортери, дробарку, сушарку, пристрій для формування брикетів, скребковий транспортер, сполучений з бункером барабанної сушарки, яка на вході сполучена повітропроводом з теплогенератором, а на виході через шлюзовий затвор - з другим скребковим транспортером, який сполучено з дробаркою, що третім скребковим транспортером сполучена з циклоном, який з'єднано за допомогою четвертого скребкового транспортера з барабанною сушаркою і п'ятого скребкового транспортера - з брикетувальним пресом, до циклона підключено вентилятор [UA №44792 C10L5/40, 2009]. Найближчою до корисної моделі, що заявляється, є технологічна лінія для виготовлення деревних паливних брикетів по західноєвропейській технології [http:brik.sitcedit.ru/briket] включає спеціальну підготовку технологічних відходів переробки деревної сировини, яка супроводжується їх грубим і тонким подрібненням, сушкою, перемішуванням та шнековим пресуванням. При цьому паливні деревні брикети одержують способом шнекового пресування і не включають в себе ніяких шкідливих речовин, в тому числі клеїв та інших зв'язуючих добавок. Міцність паливних деревних брикетів забезпечується клеючою речовиною лігніном, що міститься в деревині. Недоліками даної лінії, як і попередньої, є те, що вони мають досить високу собівартість за рахунок збільшення енергозатрат на сушіння вхідної сировини з метою набуття нею певного низького проценту вологості, вихолодження і стабілізацію матеріалу на виході, переважну концентрацію енергетичних витрат на стиск, що істотно впливає на зменшення зносостійкості шнеків та інших складових як зокрема, так термінів роботи лінії загалом. Недоліком також є те, що отримана на такій лінії продукція (брикети або гранули) має недостатню стабільність міцнісних властивостей. В основу корисної моделі поставлено задачу створити таку технологічну лінію зволоженого пресування подрібненої органіки та виробництва паливних брикетів та/або гранул з будь-якої рослинної сировини та/або рослинних відходів, яка би мала високу продуктивність, тривалий термін працездатності, універсальність щодо змішування різних паливних компонентів з широким діапазоном вологості вхідної сировини та модульність щодо функціональних складових, і дозволяла би виробляти паливні брикети/гранули низької собівартості з наперед заданими енергетичними характеристиками, стабільними міцнісними властивостями, в тому числі збільшеною щільністю порівняно з аналогами. Поставлену задачу вирішують тим, що технологічна лінія зволоженого пресування подрібненої органіки та виробництва паливних брикетів та/або гранул з будь-якої рослинної сировини та/або рослинних відходів, що включає шляхопровід довго 54540 4 волокнистої органічної сировини, пристрій грубого подрібнення, бункер вхідної грубо подрібненої сировини, пристрій для формування гранул або брикетів, транспортні пристрої, сушильну установку, теплогенератор, фасувальний пристрій готової продукції, згідно з корисною моделлю, містить пристрій відбору неорганічних домішок, який розташований перед пристроєм грубого подрібнення, шляхопровід дрібної органічної сировини, пристрій тонкого подрібнення, бункер тонко подрібненої сировини, сполучені з бункером вхідної грубо подрібненої сировини, пристрій просіювання та утилізації пилу, сполучений з бункером тонко подрібненої сировини через вхідний повітропровід та зворотній повітропровід, пристрій зволоження, сполучений з пристроєм для пресування тонко подрібненої сировини та формування гранул або брикетів, транспортний пристрій, сполучений з сушильною установкою, яка обладнана вентиляційним пристроєм та на вході з'єднана повітропроводом з теплогенератором, а на виході з другим транспортним пристроєм, сполученим з фасувальним пристроєм готової продукції. Технологічна лінія зволоженого пресування подрібненої органіки та виробництва паливних брикетів та/або гранул з будь-якої рослинної сировини та/або рослинних відходів, що заявляється, має високу продуктивність, тривалий термін працездатності, універсальність щодо змішування різних паливних компонентів з широким діапазоном вологості вхідної сировини та модульність щодо функціональних складових, і дозволяє виробляти паливні брикети/гранули низької собівартості з наперед заданими енергетичними характеристиками, стабільними міцнісними властивостями, в тому числі збільшеною щільністю порівняно з аналогами, а брикети/гранули, які виробляються на ній мають низьку собівартість. Корисна модель пояснюється схемою, на якій зображено технологічну лінію зволоженого пресування подрібненої органіки та виробництва паливних брикетів та/або гранул з будь-якої рослинної сировини та/або рослинних відходів. Технологічна лінія зволоженого пресування подрібненої органіки та виробництва паливних брикетів та/або гранул з будь-якої рослинної сировини та/або рослинних відходів містить шляхопровід 1 довговолокнистої органічної сировини, пристрій відбору неорганічних домішок 2, який розташований перед пристроєм грубого подрібнення 3, шляхопровід 4 дрібної органічної сировини, пристрій тонкого подрібнення 6, бункер тонко подрібненої сировини 9, сполучені з бункером 5 вхідної грубо подрібненої сировини, пристрій просіювання та утилізації пилу 8, сполучений з бункером тонко подрібненої сировини 9 через вхідний повітропровід 7 та зворотній повітропровід 10, пристрій зволоження 11, сполучений з пристроєм для пресування тонко подрібненої сировини та формування гранул або брикетів 12, транспортний пристрій 13, сполучений з сушильною установкою 16, яка обладнана вентиляційним пристроєм 17 та на вході з'єднана повітропроводом 15 з теплогенератором 14, а на виході з другим транспортним 5 54540 пристроєм 18, сполученим з фасувальним пристроєм готової продукції 19. Лінія функціонує наступним чином. Довговолокнисту органічну рослинну сировину та/або рослинні відходи природної вологості, що попередньо підвозяться до цеху та накопичуються в прийомному бункері або насипу, за допомогою шляхопроводу 1 довговолокнистої органічної сировини з метою видалення наявних неорганічних домішок пропускають через пристрій відбору неорганічних домішок 2 і подрібнюють у пристрої грубого подрібнення 3 до рівня часток дрібної органічної сировини, після чого її завантажують у пристрій тонкого подрібнення 6, у який паралельно подається через шляхопровід 4 дрібна органічна сировина. Отримана маса однорідної тонко подрібненої сировини поступає до бункеру тонко подрібненої сировини 9, а недостатньо подрібнені та пиловидні частки через вхідний повітропровід 7 Комп’ютерна верстка Л. Ціхановська 6 - до пристрою просіювання та утилізації пилу 8, через який їх завдяки зворотному повітропроводу 10 повертають відповідно у пристрій тонкого подрібнення 6 та до бункеру 9. Після цього тонко подрібнена сировина з бункера 9 вивантажується у пристрій 12, де піддається пресуванню та формуванню у гранули або брикети, при цьому вона перед пресуванням попередньо зволожується за допомогою пристрою зволоження 11. Одержані гранули або брикети транспортним пристроєм 13 подаються до сушильної установки 16, в яку по повітропроводу 15 надходить повітря, нагріте з теплогенератором 14, при цьому надлишки вологи, що виділяється з готових гранул або брикетів, видаляються обладнаним на сушильній установці 16 вентиляційним пристроєм 17. Транспортним пристроєм 18 готові гранули або брикети спрямовуються на фасувальний пристрій готової продукції 19. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
