Акустична система

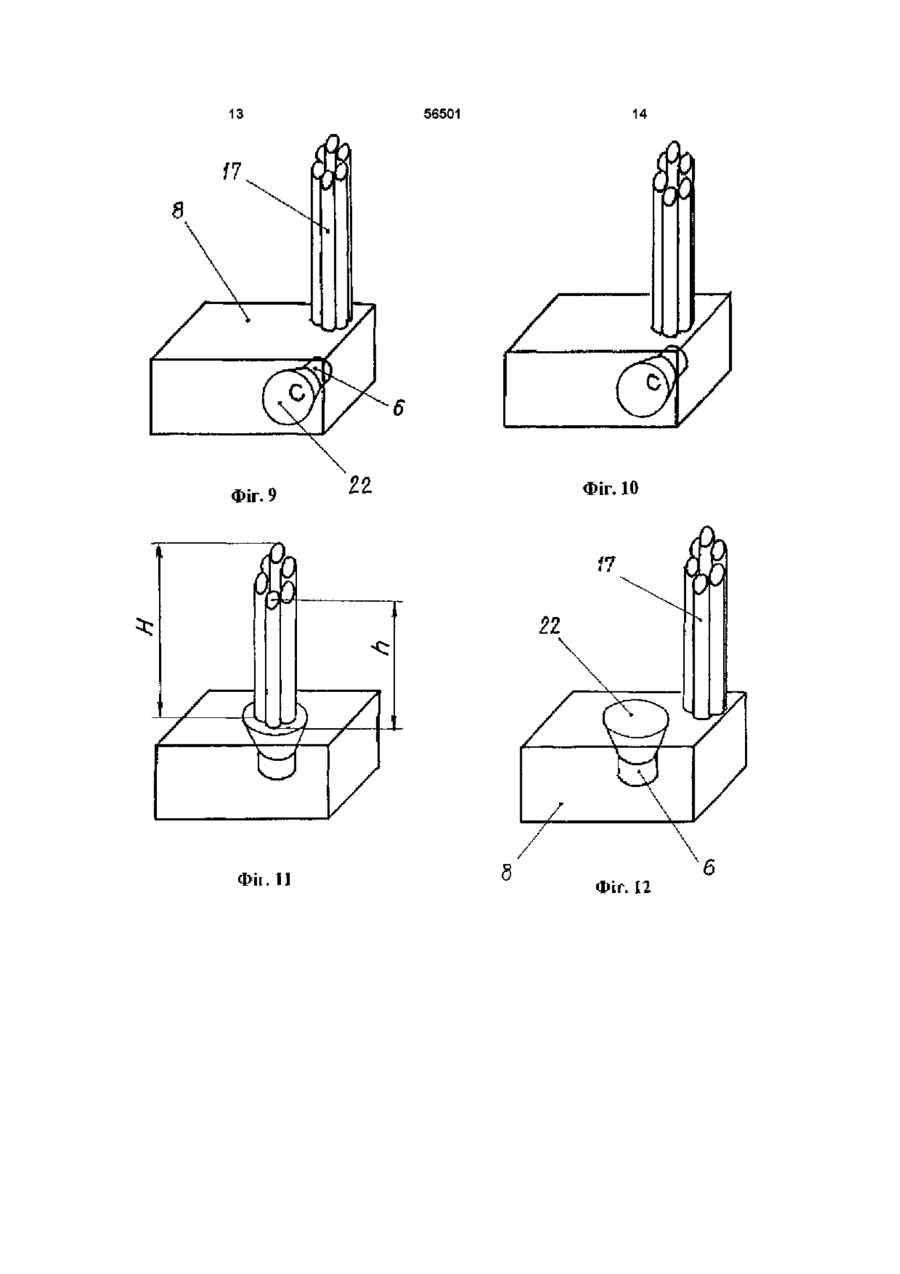

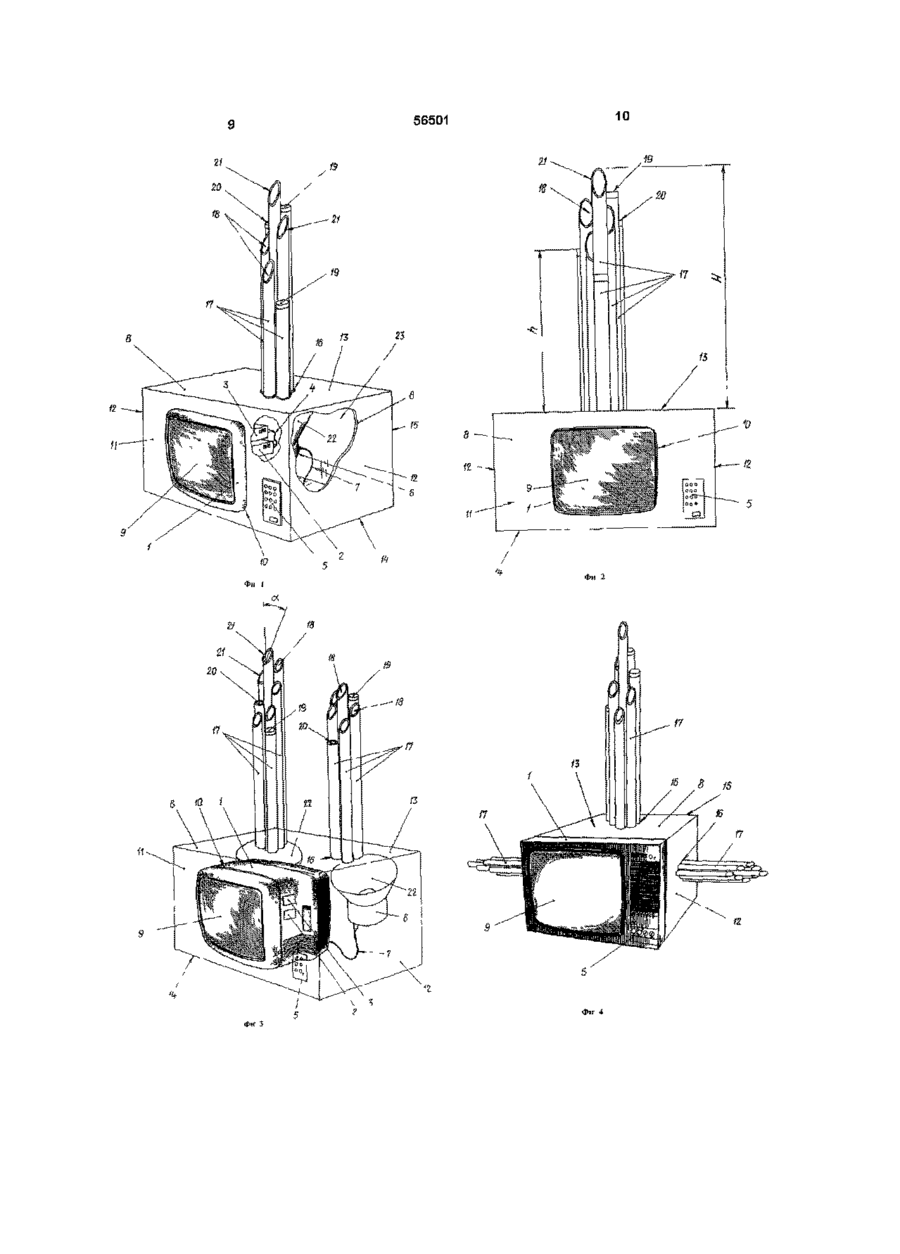

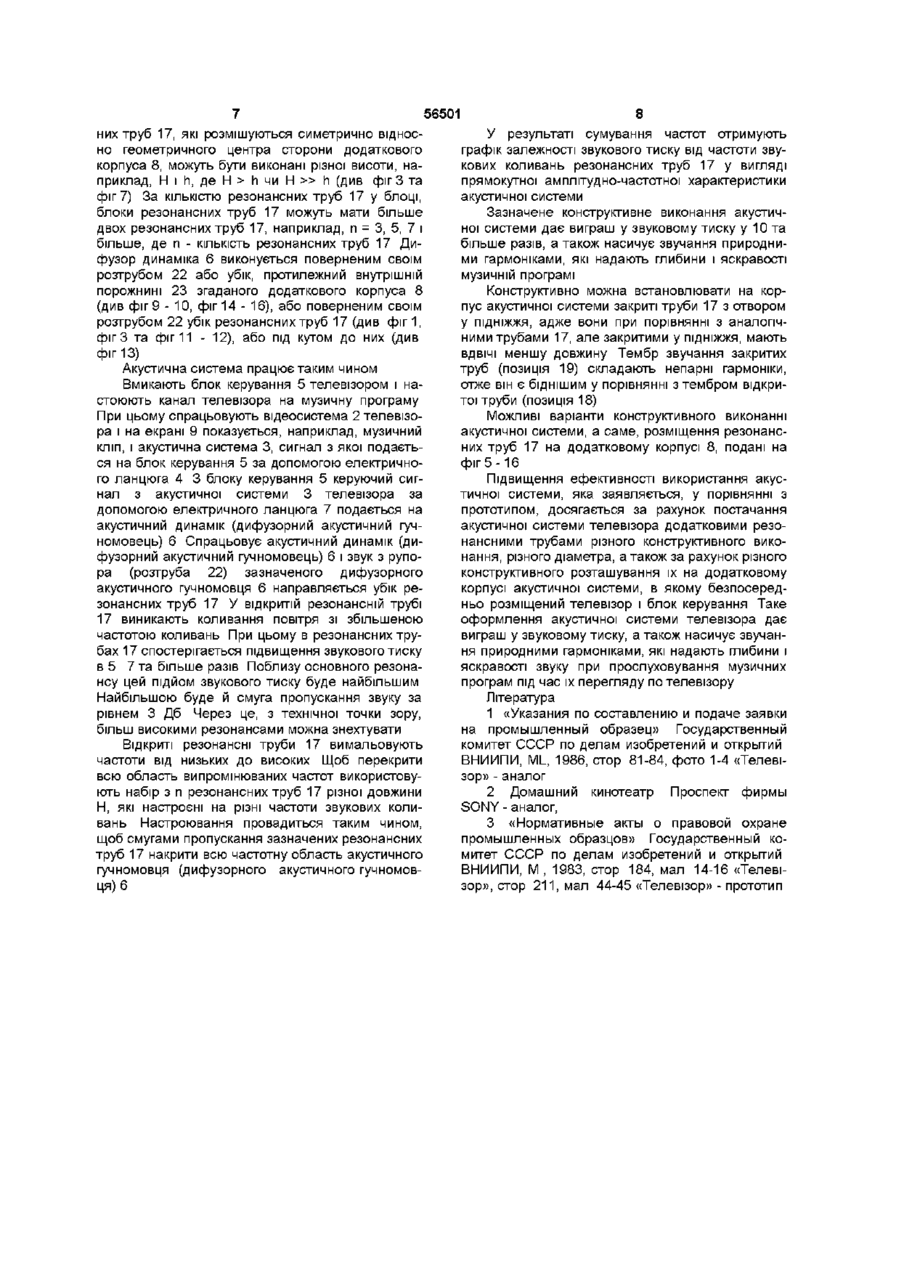

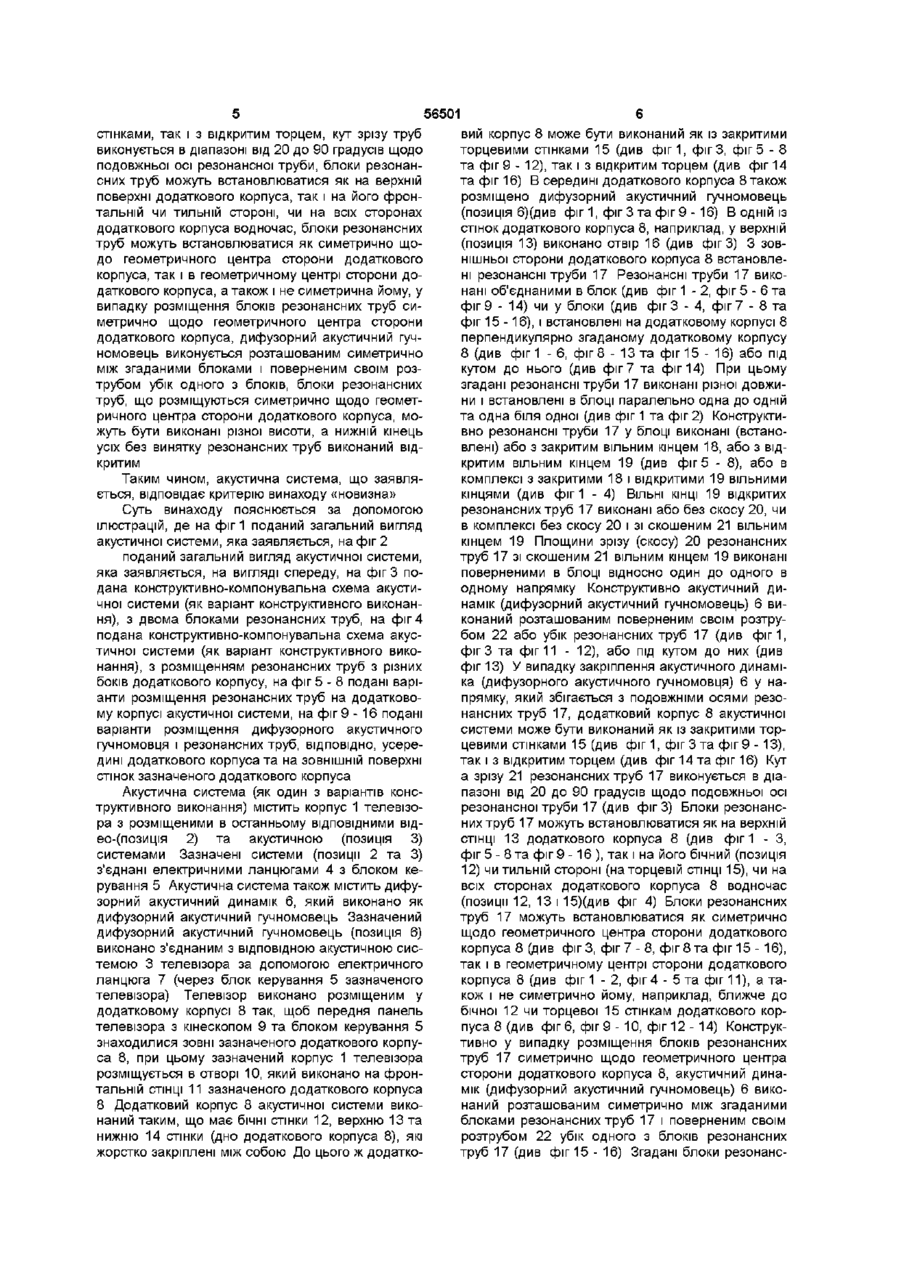

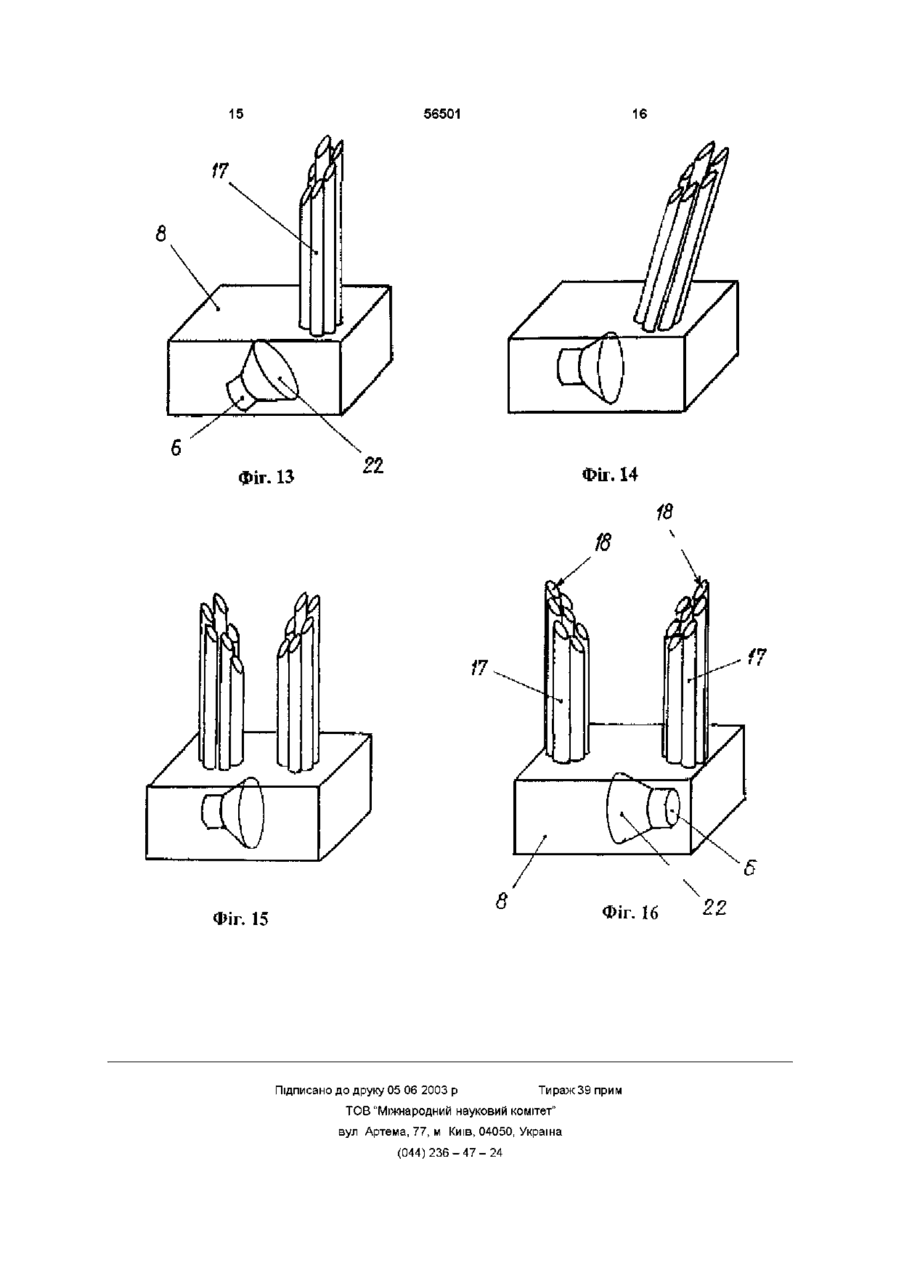

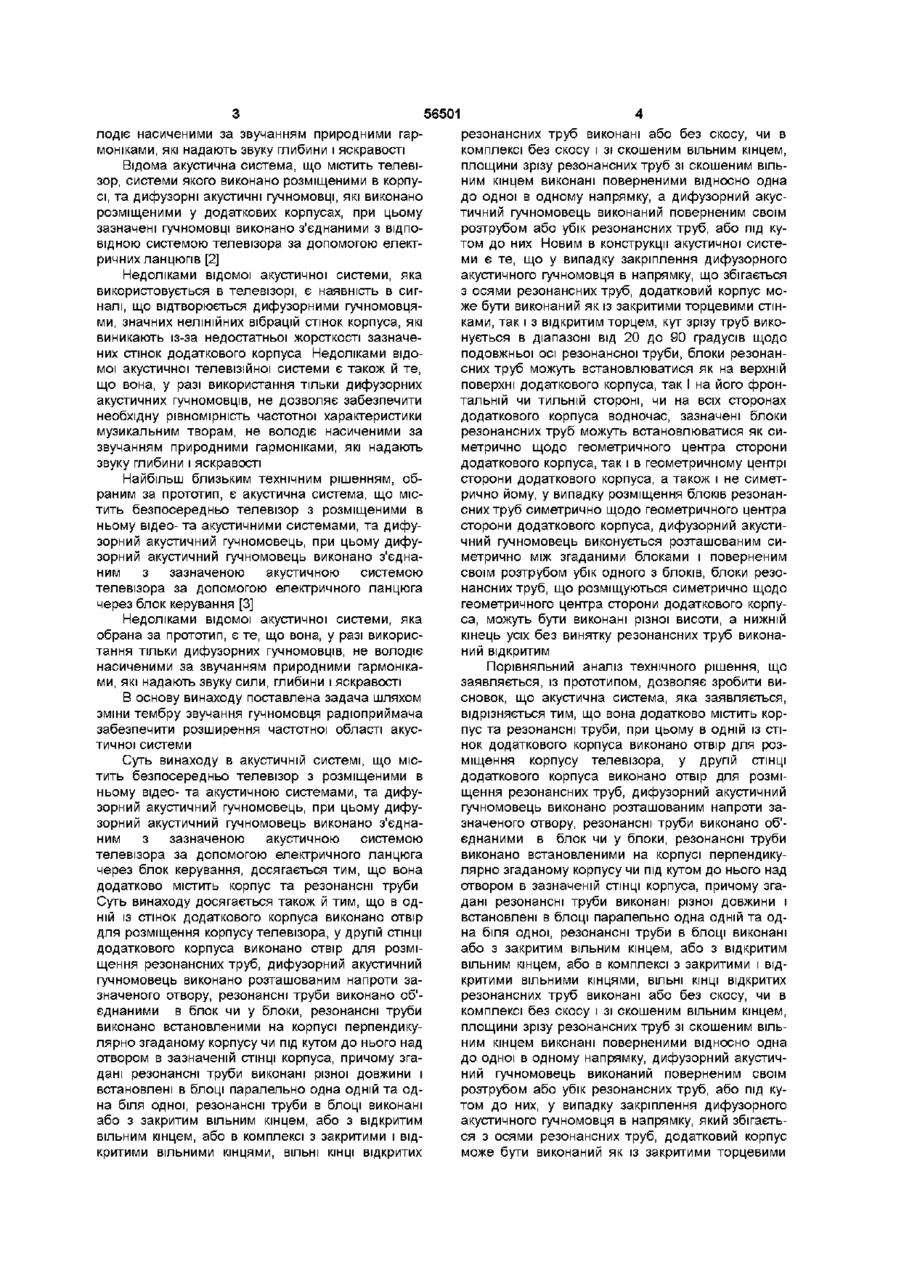

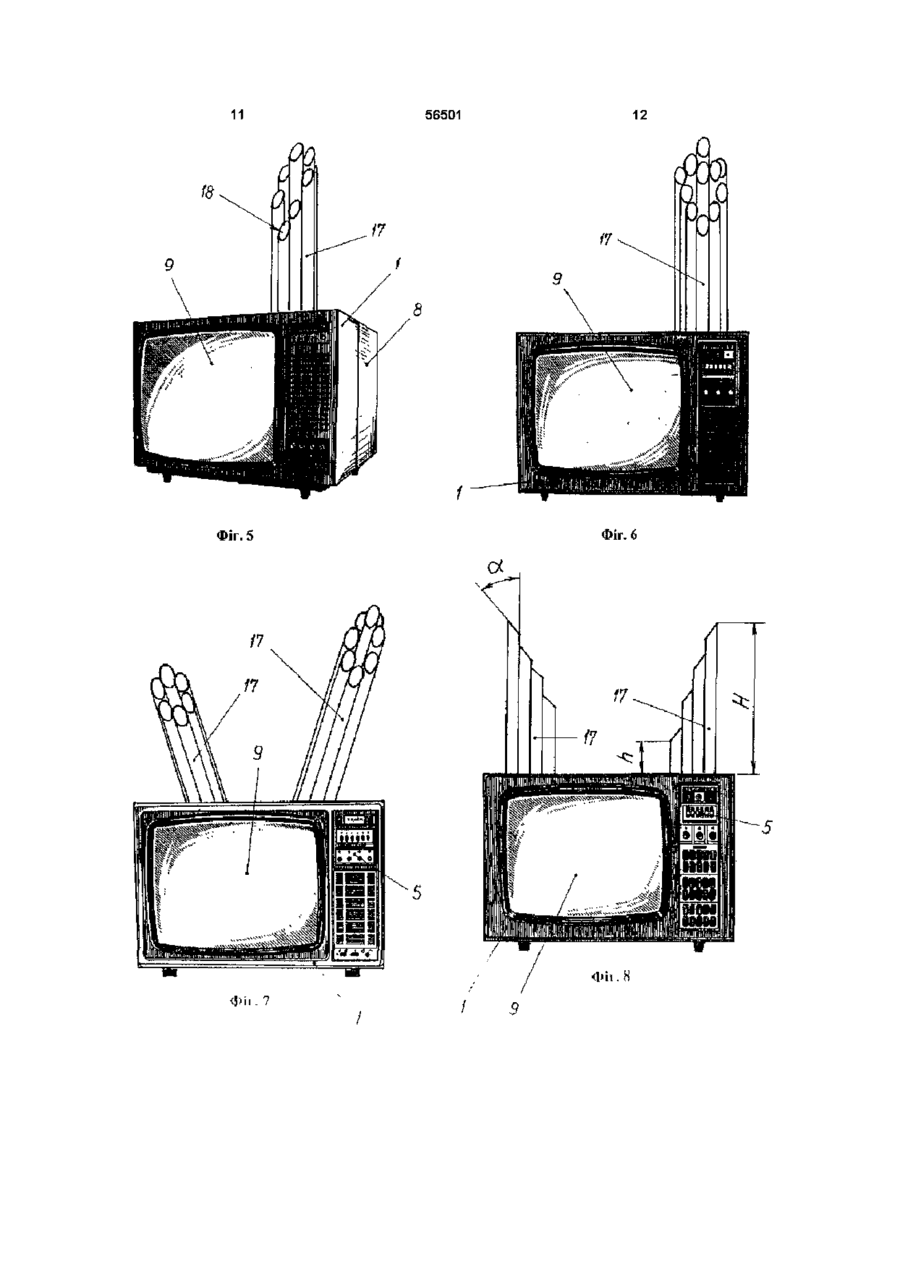

1 Акустична система, що містить телевізор з розміщеними в ньому відео- та акустичною системами і дифузорний акустичний гучномовець, при цьому дифузорний акустичний гучномовець з'єднаний з акустичною системою телевізора за допомогою електричного ланцюга через блок керування, яка відрізняється тим, що вона додатково містить корпус та резонансні труби, при цьому в одній із стінок додаткового корпуса виконано отвір для розміщення корпуса телевізора, у другій СТІНЦІ додаткового корпуса виконано отвір для розміщення резонансних труб, дифузорний акустичний гучномовець розташований напроти зазначеного отвору, резонансні труби об'єднані в блок чи у блоки, резонансні труби встановлені на корпусі перпендикулярно корпусу чи під кутом до нього над отвором в зазначеній СТІНЦІ корпуса, причому резонансні труби виконані різної довжини і встановлені в блоці паралельно одна одній та одна біля одної, резонансні труби в блоці виконані або з закритим вільним кінцем, або з відкритим вільним кінцем, або в комплексі з закритими і відкритими вільними кінцями, ВІЛЬНІ КІНЦІ відкритих резонансних труб виконані або без скосу, або в комплексі без скосу і зі скошеним вільним кінцем, площини зрізу резонансних труб зі скошеним вільним кінцем повернені відносно одна до одної в одному напрямку, а дифузорний акустичний гучномовець повернений своїм розтрубом або у бік резонансних труб, або під кутом до них 2 Акустична система за п 1, яка відрізняється тим, що у випадку закріплення дифузорного акустичного гучномовця в напрямку, який збігається з осями резонансних труб, додатковий корпус виконаний як із закритими торцевими стінками, так і з відкритим торцем 3 Акустична система за п 1, яка відрізняється тим, що кут зрізу труб виконаний в діапазоні від 20 до 90 градусів щодо подовжньої осі резонансної труби 4 Акустична система за п 1, яка відрізняється тим, що блоки резонансних труб встановлені як на верхній поверхні додаткового корпуса, так і на його фронтальній чи тильній стороні, чи на всіх сторонах додаткового корпуса водночас 5 Акустична система за пп 1, 4, яка відрізняється тим, що блоки резонансних труб встановлені як симетрично щодо геометричного центра сторони додаткового корпуса, так і в геометричному центрі сторони додаткового корпуса, а також і не симетрично йому 6 Акустична система за пп 1, 4, 5, яка відрізняється тим, що у випадку розміщення блоків резонансних труб симетрично щодо геометричного центра сторони додаткового корпуса, дифузорний акустичний гучномовець розташований симетрично між згаданими блоками і повернений своїм розтрубом у бік одного з блоків 7 Акустична система за пп 1, 4, 5, 6, яка відрізняється тим, що блоки резонансних труб, що розміщені симетрично щодо геометричного центра сторони додаткового корпуса, виконані різної висоти 8 Акустична система за пп 1-7, яка відрізняється тим, що нижній кінець усіх без винятку резонансних труб виконаний відкритим Винахід відноситься до галузі музики, а саме, до акустичних систем телевізорів, які оснащені гучномовцями Відома акустична система, що містить телевізор з розміщеним у його корпусі дифузорним акустичним гучномовцем, при цьому в корпусі телевізора виконані отвори, в яких встановлено зазначений гучномовець, закриті сітками [1] Недоліками відомої акустичної системи для телевізора є те, що вона, використовуючи дифузорний акустичний гучномовець, не дозволяє забезпечити слухачу при прослуховуванні музичних програм, які йдуть по каналах телевізора, необхідну рівномірність частотної характеристики, не во О ю (О ю 56501 лодіє насиченими за звучанням природними гармоніками, які надають звуку глибини і яскравості Відома акустична система, що містить телевізор, системи якого виконано розміщеними в корпусі, та дифузорні акустичні гучномовці, які виконано розміщеними у додаткових корпусах, при цьому зазначені гучномовці виконано з'єднаними з ВІДПОВІДНОЮ системою телевізора за допомогою електричних ланцюгів [2] Недоліками відомої акустичної системи, яка використовується в телевізорі, є наявність в сигналі, що відтворюється дифузорними гучномовцями, значних нелінійних вібрацій стінок корпуса, які виникають із-за недостатньої жорсткості зазначених стінок додаткового корпуса Недоліками відомої акустичної телевізійної системи є також й те, що вона, у разі використання тільки дифузорних акустичних гучномовців, не дозволяє забезпечити необхідну рівномірність частотної характеристики музикальним творам, не володіє насиченими за звучанням природними гармоніками, які надають звуку глибини і яскравості Найбільш близьким технічним рішенням, обраним за прототип, є акустична система, що містить безпосередньо телевізор з розміщеними в ньому відео- та акустичними системами, та дифузорний акустичний гучномовець, при цьому дифузорний акустичний гучномовець виконано з'єднаним з зазначеною акустичною системою телевізора за допомогою електричного ланцюга через блок керування [3] Недоліками відомої акустичної системи, яка обрана за прототип, є те, що вона, у разі використання тільки дифузорних гучномовців, не володіє насиченими за звучанням природними гармоніками, які надають звуку сили, глибини і яскравості В основу винаходу поставлена задача шляхом зміни тембру звучання гучномовця радіоприймача забезпечити розширення частотної області акустичної системи Суть винаходу в акустичній системі, що містить безпосередньо телевізор з розміщеними в ньому відео- та акустичною системами, та дифузорний акустичний гучномовець, при цьому дифузорний акустичний гучномовець виконано з'єднаним з зазначеною акустичною системою телевізора за допомогою електричного ланцюга через блок керування, досягається тим, що вона додатково містить корпус та резонансні труби Суть винаходу досягається також й тим, що в одній із стінок додаткового корпуса виконано отвір для розміщення корпусу телевізора, у другій СТІНЦІ додаткового корпуса виконано отвір для розміщення резонансних труб, дифузорний акустичний гучномовець виконано розташованим напроти зазначеного отвору, резонансні труби виконано об'єднаними в блок чи у блоки, резонансні труби виконано встановленими на корпусі перпендикулярно згаданому корпусу чи під кутом до нього над отвором в зазначеній СТІНЦІ корпуса, причому згадані резонансні труби виконані різної довжини і встановлені в блоці паралельно одна одній та одна біля одної, резонансні труби в блоці виконані або з закритим вільним кінцем, або з відкритим вільним кінцем, або в комплексі з закритими і відкритими вільними кінцями, ВІЛЬНІ КІНЦІ відкритих резонансних труб виконані або без скосу, чи в комплексі без скосу і зі скошеним вільним кінцем, площини зрізу резонансних труб зі скошеним вільним кінцем виконані поверненими відносно одна до одної в одному напрямку, а дифузорний акустичний гучномовець виконаний поверненим своїм розтрубом або убік резонансних труб, або під кутом до них Новим в конструкції акустичної системи є те, що у випадку закріплення дифузорного акустичного гучномовця в напрямку, що збігається з осями резонансних труб, додатковий корпус може бути виконаний як із закритими торцевими стінками, так і з відкритим торцем, кут зрізу труб виконується в діапазоні від 20 до 90 градусів щодо подовжньої осі резонансної труби, блоки резонансних труб можуть встановлюватися як на верхній поверхні додаткового корпуса, так І на його фронтальній чи тильній стороні, чи на всіх сторонах додаткового корпуса водночас, зазначені блоки резонансних труб можуть встановлюватися як симетрично щодо геометричного центра сторони додаткового корпуса, так і в геометричному центрі сторони додаткового корпуса, а також і не симетрично йому, у випадку розміщення блоків резонансних труб симетрично щодо геометричного центра сторони додаткового корпуса, дифузорний акустичний гучномовець виконується розташованим симетрично між згаданими блоками і поверненим своїм розтрубом убік одного з блоків, блоки резонансних труб, що розміщуються симетрично щодо геометричного центра сторони додаткового корпуса, можуть бути виконані різної висоти, а нижній кінець усіх без винятку резонансних труб виконаний відкритим Порівняльний аналіз технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що акустична система, яка заявляється, відрізняється тим, що вона додатково містить корпус та резонансні труби, при цьому в одній із стінок додаткового корпуса виконано отвір для розміщення корпусу телевізора, у другій СТІНЦІ додаткового корпуса виконано отвір для розміщення резонансних труб, дифузорний акустичний гучномовець виконано розташованим напроти зазначеного отвору, резонансні труби виконано об'єднаними в блок чи у блоки, резонансні труби виконано встановленими на корпусі перпендикулярно згаданому корпусу чи під кутом до нього над отвором в зазначеній СТІНЦІ корпуса, причому згадані резонансні труби виконані різної довжини і встановлені в блоці паралельно одна одній та одна біля одної, резонансні труби в блоці виконані або з закритим вільним кінцем, або з відкритим вільним кінцем, або в комплексі з закритими і відкритими вільними кінцями, ВІЛЬНІ КІНЦІ відкритих резонансних труб виконані або без скосу, чи в комплексі без скосу і зі скошеним вільним кінцем, площини зрізу резонансних труб зі скошеним вільним кінцем виконані поверненими відносно одна до одної в одному напрямку, дифузорний акустичний гучномовець виконаний поверненим своїм розтрубом або убік резонансних труб, або під кутом до них, у випадку закріплення дифузорного акустичного гучномовця в напрямку, який збігається з осями резонансних труб, додатковий корпус може бути виконаний як із закритими торцевими 56501 стінками, так і з відкритим торцем, кут зрізу труб вий корпус 8 може бути виконаний як із закритими виконується в діапазоні від 20 до 90 градусів щодо торцевими стінками 15 (див фіг1, фіг 3, фіг 5 - 8 подовжньої осі резонансної труби, блоки резонанта фіг 9-12), так і з відкритим торцем (див фіг 14 сних труб можуть встановлюватися як на верхній та фіг 16) В середині додаткового корпуса 8 також поверхні додаткового корпуса, так і на його фронрозміщено дифузорний акустичний гучномовець тальній чи тильній стороні, чи на всіх сторонах (позиція 6)(див фіг 1, фіг 3 та фіг 9 - 16) В одній із додаткового корпуса водночас, блоки резонансних стінок додаткового корпуса 8, наприклад, у верхній труб можуть встановлюватися як симетрично що(позиція 13) виконано отвір 16 (див фігЗ) 3 зовдо геометричного центра сторони додаткового нішньої сторони додаткового корпуса 8 встановлекорпуса, так і в геометричному центрі сторони доні резонансні труби 17 Резонансні труби 17 викодаткового корпуса, а також і не симетрична йому, у нані об'єднаними в блок (див фіг 1 - 2, фіг 5 - 6 та випадку розміщення блоків резонансних труб сифіг 9 - 14) чи у блоки (див фіг 3 - 4, фіг 7 - 8 та метрично щодо геометричного центра сторони фіг 15-16), і встановлені на додатковому корпусі 8 додаткового корпуса, дифузорний акустичний гучперпендикулярно згаданому додатковому корпусу номовець виконується розташованим симетрично 8 (див фіг 1 - 6, фіг 8 - 13 та фіг 15 - 16) або під між згаданими блоками і поверненим своїм розкутом до нього (див фіг 7 та фіг 14) При цьому трубом убік одного з блоків, блоки резонансних згадані резонансні труби 17 виконані різної довжитруб, що розміщуються симетрично щодо геометни і встановлені в блоці паралельно одна до одній ричного центра сторони додаткового корпуса, мота одна біля одної (див фіг 1 та фіг 2) Конструктижуть бути виконані різної висоти, а нижній кінець вно резонансні труби 17 у блоці виконані (встаноусіх без винятку резонансних труб виконаний відвлені) або з закритим вільним кінцем 18, або з відкритим критим вільним кінцем 19 (див фіг 5 - 8), або в комплексі з закритими 18 і відкритими 19 вільними Таким чином, акустична система, що заявлякінцями (див фіг 1 - 4) ВІЛЬНІ КІНЦІ 19 відкритих ється, відповідає критерію винаходу «новизна» резонансних труб 17 виконані або без скосу 20, чи Суть винаходу пояснюється за допомогою в комплексі без скосу 20 і зі скошеним 21 вільним ілюстрацій, де на фіг 1 поданий загальний вигляд кінцем 19 Площини зрізу (скосу) 20 резонансних акустичної системи, яка заявляється, на фіг 2 труб 17 зі скошеним 21 вільним кінцем 19 виконані поданий загальний вигляд акустичної системи, поверненими в блоці відносно один до одного в яка заявляється, на вигляді спереду, на фіг 3 поодному напрямку Конструктивно акустичний дидана конструктивно-компонувальна схема акустинамік (дифузорний акустичний гучномовець) 6 вичної системи (як варіант конструктивного виконанконаний розташованим поверненим своїм розтруня), з двома блоками резонансних труб, на фіг 4 бом 22 або убік резонансних труб 17 (див фіг1, подана конструктивно-компонувальна схема акусфіг 3 та фіг 11 - 12), або під кутом до них (див тичної системи (як варіант конструктивного викофіг 13) У випадку закріплення акустичного динамінання), з розміщенням резонансних труб з різних ка (дифузорного акустичного гучномовця) 6 у набоків додаткового корпусу, на фіг 5 - 8 подані варіпрямку, який збігається з подовжніми осями резоанти розміщення резонансних труб на додатковонансних труб 17, додатковий корпус 8 акустичної му корпусі акустичної системи, на фіг 9 - 16 подані системи може бути виконаний як із закритими торваріанти розміщення дифузорного акустичного цевими стінками 15 (див фіг 1, фіг 3 та фіг 9 - 13), гучномовця і резонансних труб, ВІДПОВІДНО, усеретак і з відкритим торцем (див фіг 14 та фіг 16) Кут дині додаткового корпуса та на ЗОВНІШНІЙ поверхні а зрізу 21 резонансних труб 17 виконується в діастінок зазначеного додаткового корпуса пазоні від 20 до 90 градусів щодо подовжньої осі резонансної труби 17 (див фігЗ) Блоки резонансАкустична система (як один з варіантів консних труб 17 можуть встановлюватися як на верхній труктивного виконання) містить корпус 1 телевізоСТІНЦІ 13 додаткового корпуса 8 (див фіг 1 - З, ра з розміщеними в останньому ВІДПОВІДНИМИ ВІДфіг 5 - 8 та фіг 9 -16 ), так і на його бічний (позиція ео-(позиція 2) та акустичною (позиція 3) 12) чи тильній стороні (на торцевій СТІНЦІ 15), чи на системами Зазначені системи (позиції 2 та 3) всіх сторонах додаткового корпуса 8 водночас з'єднані електричними ланцюгами 4 з блоком ке(позиції 12, 13 і 15)(див фіг 4) Блоки резонансних рування 5 Акустична система також містить дифутруб 17 можуть встановлюватися як симетрично зорний акустичний динамік 6, який виконано як щодо геометричного центра сторони додаткового дифузорний акустичний гучномовець Зазначений корпуса 8 (див фіг 3, фіг 7 - 8, фіг 8 та фіг 15 - 16), дифузорний акустичний гучномовець (позиція 6) так і в геометричному центрі сторони додаткового виконано з'єднаним з ВІДПОВІДНОЮ акустичною сискорпуса 8 (див фіг 1 - 2, фіг 4 - 5 та фіг 11), а татемою 3 телевізора за допомогою електричного кож і не симетрично йому, наприклад, ближче до ланцюга 7 (через блок керування 5 зазначеного бічної 12 чи торцевої 15 стінкам додаткового кортелевізора) Телевізор виконано розміщеним у пуса 8 (див фіг 6, фіг 9 - 10, фіг 12 - 14) Конструкдодатковому корпусі 8 так, щоб передня панель тивно у випадку розміщення блоків резонансних телевізора з кінескопом 9 та блоком керування 5 труб 17 симетрично щодо геометричного центра знаходилися зовні зазначеного додаткового корпусторони додаткового корпуса 8, акустичний динаса 8, при цьому зазначений корпус 1 телевізора мік (дифузорний акустичний гучномовець) 6 викорозміщується в отворі 10, який виконано на фроннаний розташованим симетрично між згаданими тальній СТІНЦІ 11 зазначеного додаткового корпуса блоками резонансних труб 17 і поверненим своїм 8 Додатковий корпус 8 акустичної системи викорозтрубом 22 убік одного з блоків резонансних наний таким, що має бічні стінки 12, верхню 13 та труб 17 (див фіг 15 - 16) Згадані блоки резонанснижню 14 стінки (дно додаткового корпуса 8), які жорстко закріплені між собою До цього ж додатко 56501 них труб 17, які розмішуються симетрично відносно геометричного центра сторони додаткового корпуса 8, можуть бути виконані різної висоти, наприклад, Н і п, де Н > h чи Н » h (див фіг 3 та фіг 7) За КІЛЬКІСТЮ резонансних труб 17 у блоці, блоки резонансних труб 17 можуть мати більше двох резонансних труб 17, наприклад, п = 3, 5, 7 і більше, де п - КІЛЬКІСТЬ резонансних труб 17 Дифузор динаміка 6 виконується поверненим своїм розтрубом 22 або убік, протилежний внутрішній порожнині 23 згаданого додаткового корпуса 8 (див фіг 9 - 1 0 , фіг 14-16), або поверненим своїм розтрубом 22 убік резонансних труб 17 (див фіг 1, фіг 3 та фіг 11 - 12), або під кутом до них (див фіг 13) Акустична система працює таким чином Вмикають блок керування 5 телевізором і настоюють канал телевізора на музичну програму При цьому спрацьовують відеосистема 2 телевізора і на екрані 9 показується, наприклад, музичний кліп, і акустична система 3, сигнал з якої подається на блок керування 5 за допомогою електричного ланцюга 4 3 блоку керування 5 керуючий сигнал з акустичної системи 3 телевізора за допомогою електричного ланцюга 7 подається на акустичний динамік (дифузорний акустичний гучномовець) 6 Спрацьовує акустичний динамік (дифузорний акустичний гучномовець) 6 і звук з рупора (розтруба 22) зазначеного дифузорного акустичного гучномовця 6 направляється убік резонансних труб 17 У відкритій резонансній трубі 17 виникають коливання повітря зі збільшеною частотою коливань При цьому в резонансних трубах 17 спостерігається підвищення звукового тиску в 5 7 та більше разів Поблизу основного резонансу цей підйом звукового тиску буде найбільшим Найбільшою буде й смуга пропускання звуку за рівнем 3 Дб Через це, з технічної точки зору, більш високими резонансами можна знехтувати Відкриті резонансні труби 17 вимальовують частоти від низьких до високих Щоб перекрити всю область випромінюваних частот використовують набір з п резонансних труб 17 різної довжини Н, які настроєні на різні частоти звукових коливань Настроювання провадиться таким чином, щоб смугами пропускання зазначених резонансних труб 17 накрити всю частотну область акустичного гучномовця (дифузорного акустичного гучномовця) 6 8 У результаті сумування частот отримують графік залежності звукового тиску від частоти звукових коливань резонансних труб 17 у вигляді прямокутної амплітудно-частотної характеристики акустичної системи Зазначене конструктивне виконання акустичної системи дає виграш у звуковому тиску у 10 та більше разів, а також насичує звучання природними гармоніками, які надають глибини і яскравості музичній програмі Конструктивно можна встановлювати на корпус акустичної системи закриті труби 17 з отвором у ПІДНІЖЖЯ, адже вони при порівнянні з аналогічними трубами 17, але закритими у ПІДНІЖЖЯ, мають ВДВІЧІ меншу довжину Тембр звучання закритих труб (позиція 19) складають непарні гармоніки, отже він є біднішим у порівнянні з тембром відкритої труби (позиція 18) Можливі варіанти конструктивного виконанні акустичної системи, а саме, розміщення резонансних труб 17 на додатковому корпусі 8, подані на фіг 5 -16 Підвищення ефективності використання акустичної системи, яка заявляється, у порівнянні з прототипом, досягається за рахунок постачання акустичної системи телевізора додатковими резонансними трубами різного конструктивного виконання, різного діаметра, а також за рахунок різного конструктивного розташування їх на додатковому корпусі акустичної системи, в якому безпосередньо розміщений телевізор і блок керування Таке оформлення акустичної системи телевізора дає виграш у звуковому тиску, а також насичує звучання природними гармоніками, які надають глибини і яскравості звуку при прослуховування музичних програм під час їх перегляду по телевізору Література 1 «Указания по составлению и подаче заявки на промышленный образец» Государственный комитет СССР по делам изобретений и открытий ВНИИПИ, ML, 1986, crop 81-84, фото 1-4 «Телевізор» - аналог 2 Домашний кинотеатр Проспект фирмы SONY-аналог, 3 «Нормативные акты о правовой охране промышленных образцов» Государственный комитет СССР по делам изобретений и открытий ВНИИПИ, М , 1983, стор 184, мал 14-16 «Телевізор», стор 211, мал 44-45 «Телевізор» - прототип 56501 10 11 56501 12 /7 Фіг. 6 Фіг. 5 Фіі. Н Ф'и . 7 / з 13 56501 14 8 Фіг. 9 Фіі.П Фіг. 10 15 56501 16 фіг. 13 Фіг. Ї6 Фіг. 15 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
