Магніотерапевтичний пристрій мк-1

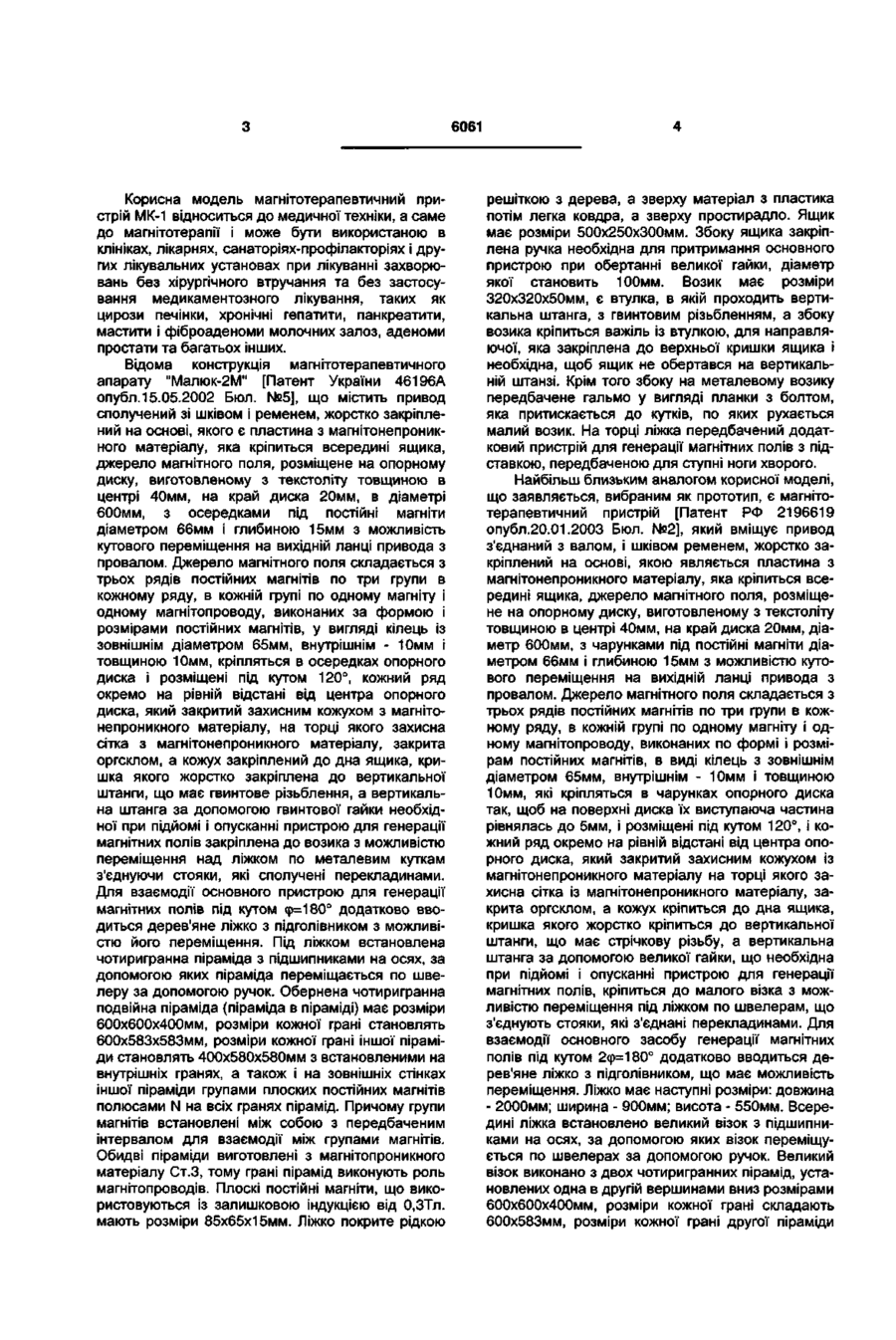

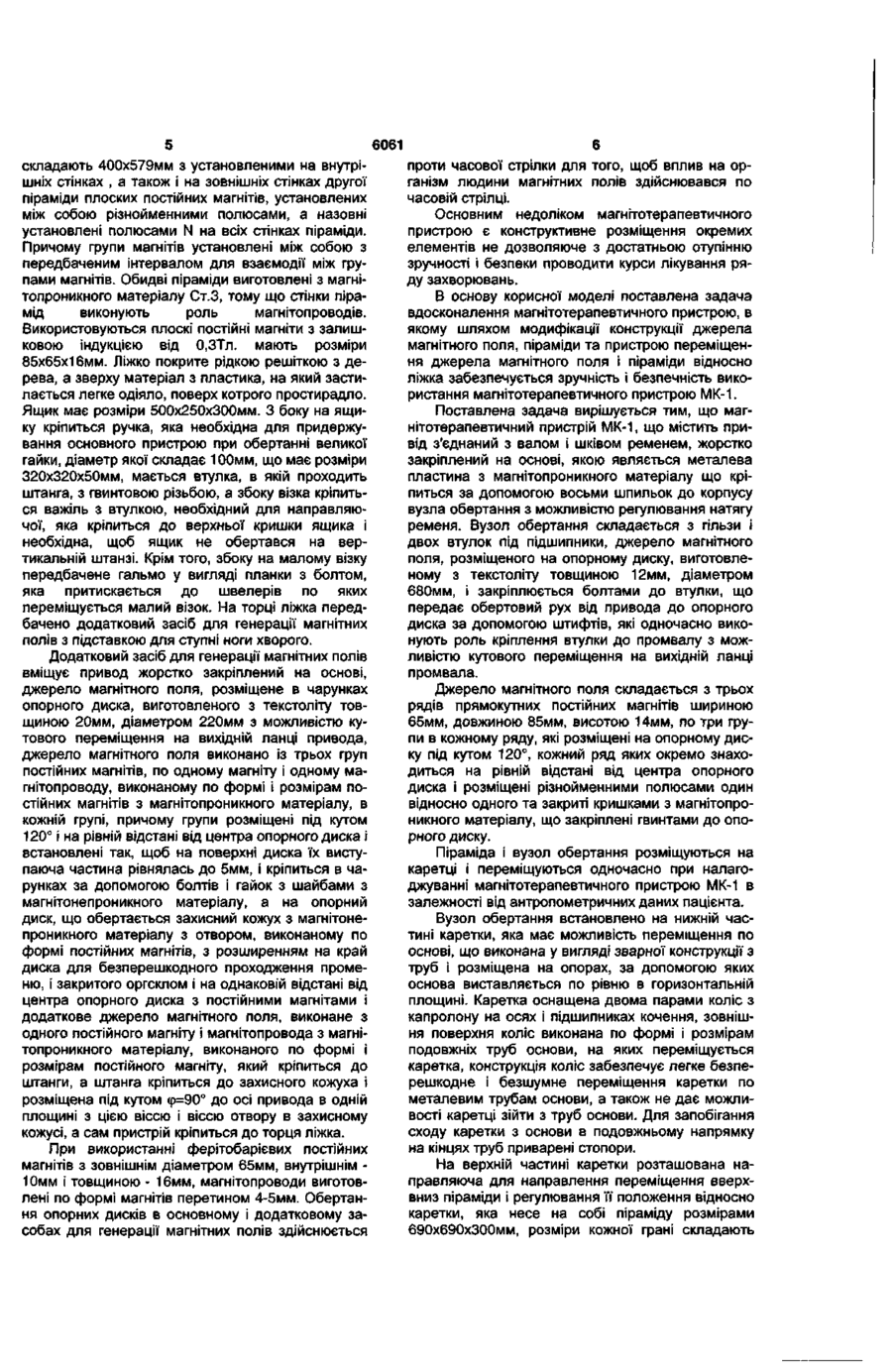

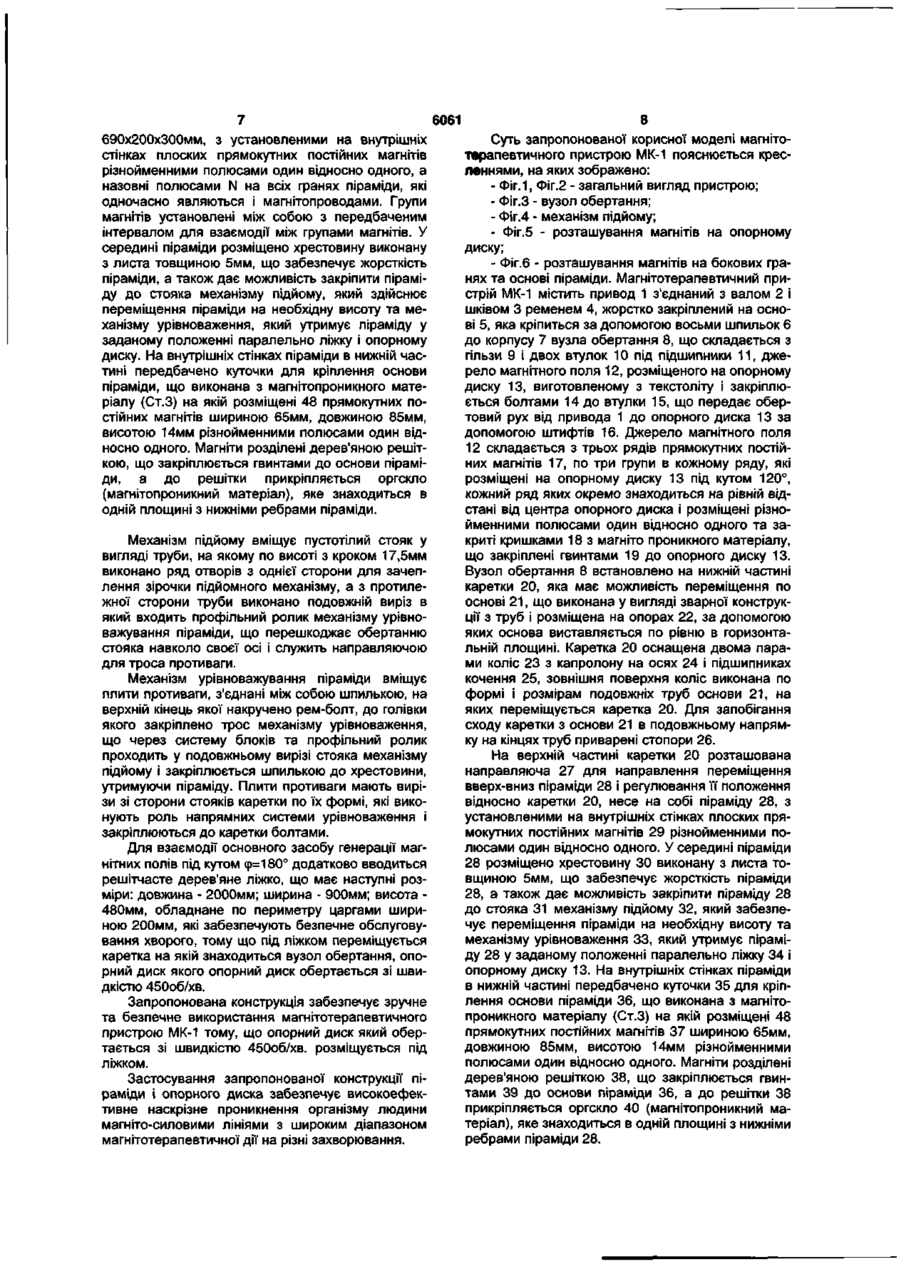

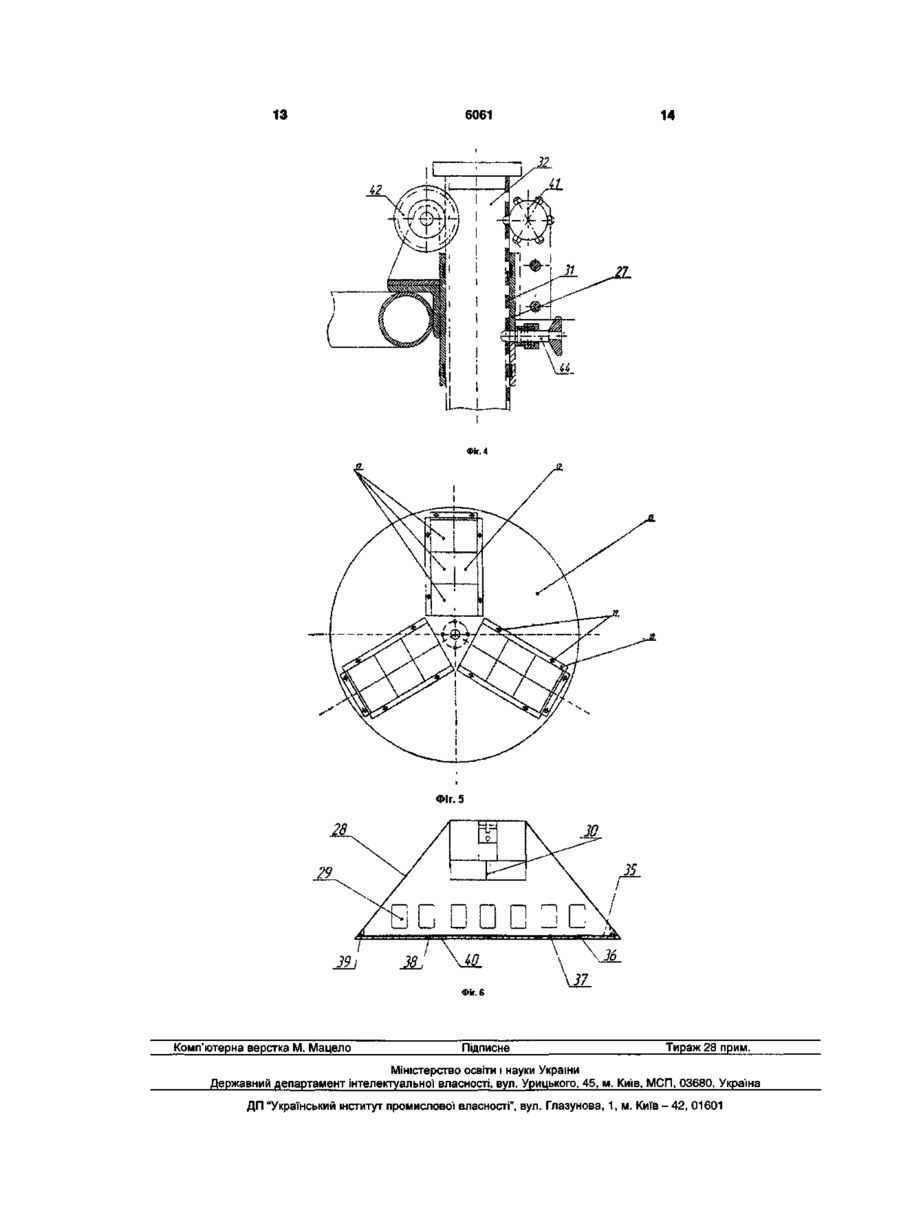

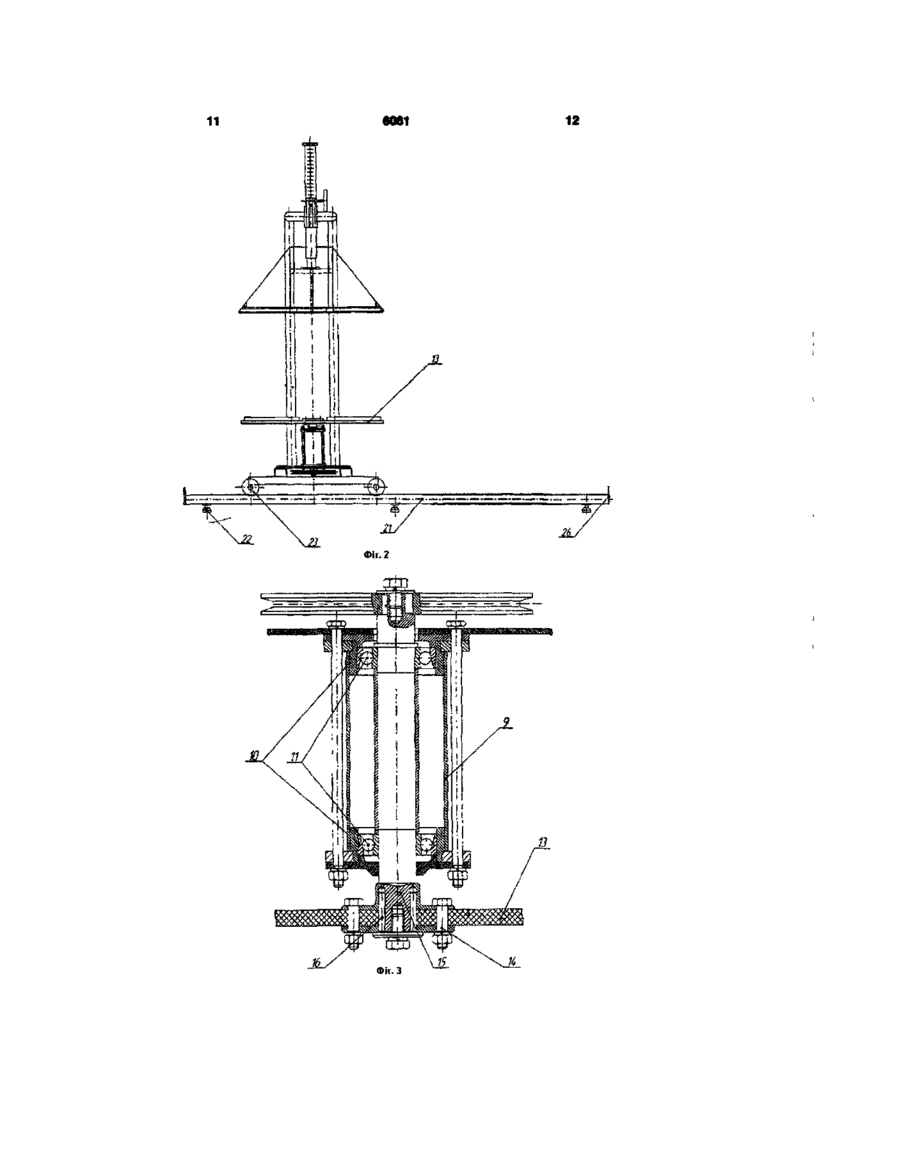

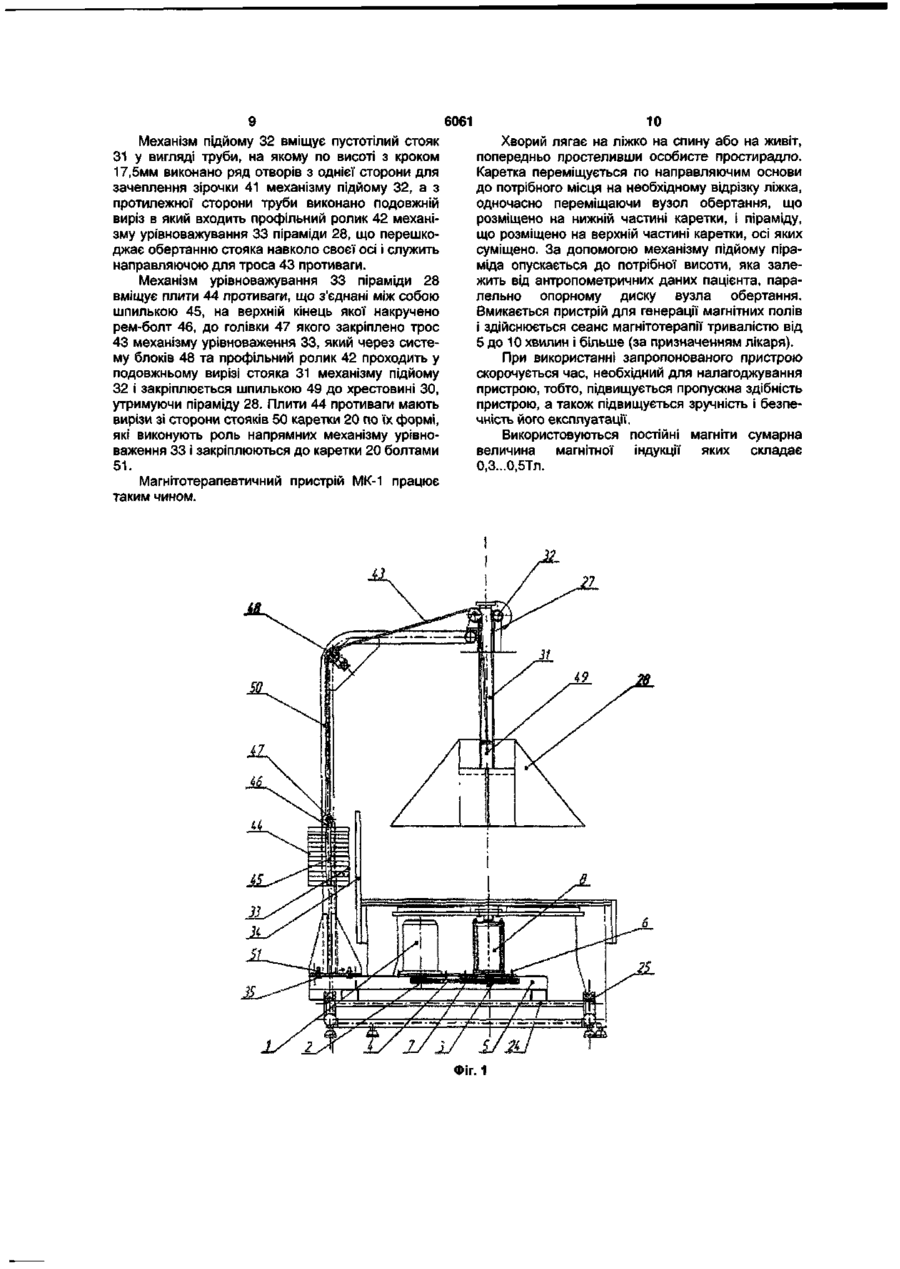

1 Магнітотерапевтичний пристрій, що містить привід, з'єднаний з валом і шківом ременем, основу, якою є пластина з магнітопроникного матеріалу, джерело магнітного поля розміщене на опорному диску і складається з трьох рядів постійних магнітів по три групи в кожному ряду, що розміщені під кутом 120°, кожний ряд яких окремо знаходиться на рівній відстані від центра опорного диску і розміщені різнойменними полюсами один відносно одного, решітчасте дерев'яне ліжко і піраміду, який відрізняється тим, що піраміда розмірами 690x690x300 мм, розміри кожної грані якої складають 690x200x300 мм, з установленими на внутрішніх стінках плоскими прямокутними постійними магнітами різнойменними полюсами один відносно одного з передбаченим інтервалом між собою, а на ЗОВНІШНІХ - полюсами N на всіх гранях піраміди, які одночасно є і магнітопроводами, при цьому в нижній частині вона містить куточки для кріплення основи піраміди, що виконана з магнітопроникного матеріалу (Ст 3), на якій розміщені 48 прямокутних постійних магнітів шириною 65 мм, довжиною 85 мм, висотою 14 мм різнойменними полюсами один відносно одного, крім цього магніти розділені дерев'яною решіткою, що закріплена гвинтами до основи піраміди, а до дерев'яної решітки прикріплене оргскло (магнітопроникний матеріал), яке розташоване в одній площині з нижніми ребрами піраміди, піраміда розміщена на верхній частині каретки (над ліжком) на напрямній, по якій піраміда переміщується вверх-вниз, направляється та регулюється відносно каретки, всередині піраміди розміщена хрестовина, виконана з листа товщиною 5 мм, яка дає можливість закріпити піраміду до стояка механізму підйому та механізму урівноваження, який утримує піраміду у заданому положенні та паралельно ліжку і опорному диску, а привід з'єднаний з валом і шківом ременем, жорстко закріпленим на основі, якою є металева пластина з магнітопроникного матеріалу (Ст 3), яка закріплена шпильками до корпусу вузла обертання з можливістю регулювання натягу ременя і розміщена на нижній частині каретки (під ліжком), яка переміщується по основі пристрою, що виконана у вигляді зварної конструкції з труб і розміщена на опорах, за допомогою яких основу пристрою виставляють по рівню в горизонтальній площині, та оснащена двома парами колю з капролону на осях і підшипниках кочення, зовнішня поверхня колю виконана за формою і розмірами подовжніх труб основи пристрою, на яких переміщується каретка, КІНЦІ труб основи оснащені стопорами, а осі піраміди і вузла обертання співпадають 2 Магнітотерапевтичний пристрій по п 1, який відрізняється тим, що вузол обертання, який складається з гільзи і двох втулок під підшипники, джерела магнітного поля, розміщеного на опорному диску, виготовленому з текстоліту товщиною 12 мм, діаметром 680 мм, що закріплений болтами до втулки, яка передає обертовий рух від приводу до опорного диску за допомогою штифтів, які одночасно виконують роль кріплення втулки до вала, і складається з прямокутних постійних магнітів шириною 65 мм, довжиною 85 мм, висотою 14 мм, що закриті кришками з магнітопроникного матеріалу та закріплені гвинтами до опорного диску 3 Магнітотерапевтичний пристрій по п 1, який відрізняється тим, що оснащений механізмом підйому, який містить пустотілий стояк у вигляді труби, на якому по висоті з кроком 17,5 мм виконано ряд отворів з однієї сторони, а з протилежної сторони труби виконаний подовжній виріз, в який входить профільний ролик механізму урівноважування піраміди, який містить плити противаги, з'єднані між собою шпилькою, на верхній кінець якої накручений рем-болт, до головки якого закріплений трос механізму урівноваження, який через систему блоків та профільний ролик проходить у подовжньому вирізі стояка механізму підйому і закріплений шпилькою на хрестовині, утримуючи піраміду, плити противаги мають вирізи зі сторони стояків каретки за їх формою і закріплені до каретки болтами 4 Магнітотерапевтичний пристрій по п 1, який відрізняється тим, що використовують ПОСТІЙНІ магніти, сумарна величина магнітної індукції яких складає 0,3-0,5 Тл CO о (О о> 6061 Корисна модель магнітотерапевтичний пристрій МК-1 відноситься до медичної техніки, а саме до магнітотерапії і може бути використаною в клініках, лікарнях, санаторіях-профілакторіях і других лікувальних установах при лікуванні захворювань без хірургічного втручання та без застосування медикаментозного лікування, таких як цирози печінки, хронічні гепатити, панкреатити, мастити і фіброаденоми молочних залоз, аденоми простати табагатьох інших. Відома конструкція магнітотерапевтичного апарату "Малюк-2М" [Патент України 46196А опубл. 15.05.2002 Бюл. №5], що містить привод сполучений зі шківом і ременем, жорстко закріплений на основі, якого є пластина з магнітонепроникного матеріалу, яка кріпиться всередині ящика, джерело магнітного поля, розміщене на опорному диску, виготовленому з текстоліту товщиною в центрі 40мм, на край диска 20мм, в діаметрі 600мм, з осередками під постійні магніти діаметром 66мм і глибиною 15мм з можливість кутового переміщення на вихідній ланці привода з провалом. Джерело магнітного поля складається з трьох рядів постійних магнітів по три групи в кожному ряду, в кожній групі по одному магніту і одному магнітопроводу, виконаних за формою і розмірами постійних магнітів, у вигляді кілець із зовнішнім діаметром 65мм, внутрішнім - 10мм і товщиною 10мм, кріпляться в осередках опорного диска і розміщені під кутом 120°, кожний ряд окремо на рівній відстані від центра опорного диска, який закритий захисним кожухом з магнітонепроникного матеріалу, на торці якого захисна сітка з магнітонепроникного матеріалу, закрита оргсклом, а кожух закріплений до дна ящика, кришка якого жорстко закріплена до вертикальної штанги, що має гвинтове різьблення, а вертикальна штанга за допомогою гвинтової гайки необхідної при підйомі і опусканні пристрою для генерації магнітних полів закріплена до возика з можливістю переміщення над ліжком по металевим куткам з'єднуючи стояки, які сполучені перекладинами. Для взаємодії основного пристрою для генерації магнітних полів під кутом ф=180° додатково вводиться дерев'яне ліжко з підголівником з можливістю його переміщення. Під ліжком встановлена чотиригранна піраміда з підшипниками на осях, за допомогою яких піраміда переміщається по швелеру за допомогою ручок. Обернена чотиригранна подвійна піраміда (піраміда в піраміді) має розміри 600х600х400мм, розміри кожної грані становлять 600х583х583мм, розміри кожної грані іншої піраміди становлять 400х580х580мм з встановленими на внутрішніх гранях, а також і на зовнішніх стінках іншої піраміди групами плоских постійних магнітів полюсами N на всіх гранях пірамід. Причому групи магнітів встановлені між собою з передбаченим інтервалом для взаємодії між групами магнітів. Обидві піраміди виготовлені з магнітопроникного матеріалу Ст.З, тому грані пірамід виконують роль магнітопроводів. Плоскі постійні магніти, що використовуються із залишковою індукцією від 0,3Тл. мають розміри 85x65x15мм. Ліжко покрите рідкою решіткою з дерева, а зверху матеріал з пластика потім легка ковдра, а зверху простирадло. Ящик має розміри 500х250х300мм. Збоку ящика закріплена ручка необхідна для притримання основного пристрою при обертанні великої гайки, діаметр якої становить 100мм. Возик має розміри 320х320х50мм, є втулка, в якій проходить вертикальна штанга, з гвинтовим різьбленням, а збоку возика кріпиться важіль із втулкою, для направляючої, яка закріплена до верхньої кришки ящика і необхідна, щоб ящик не обертався на вертикальній штанзі. Крім того збоку на металевому возику передбачене гальмо у вигляді планки з болтом, яка притискається до кутків, по яких рухається малий возик. На торці ліжка передбачений додатковий пристрій для генерації магнітних полів з підставкою, передбаченою для ступні ноги хворого. Найбільш близьким аналогом корисної моделі, що заявляється, вибраним як прототип, є магнітотерапевтичний пристрій [Патент РФ 2196619 опубл.20.01.2003 Бюл. №2], який вміщує привод з'єднаний з валом, і шківом ременем, жорстко закріплений на основі, якою являється пластина з магнітонепроникного матеріалу, яка кріпиться всередині ящика, джерело магнітного поля, розміщене на опорному диску, виготовленому з текстоліту товщиною в центрі 40мм, на край диска 20мм, діаметр 600мм, з чарунками під постійні магніти діаметром 66мм і глибиною 15мм з можливістю кутового переміщення на вихідній ланці привода з провалом. Джерело магнітного поля складається з трьох рядів постійних магнітів по три групи в кожному ряду, в кожній групі по одному магніту і одному магнітопроводу, виконаних по формі і розмірам постійних магнітів, в виді кілець з зовнішнім діаметром 65мм, внутрішнім - 10мм і товщиною 10мм, які кріпляться в чарунках опорного диска так, щоб на поверхні диска їх виступаюча частина рівнялась до 5мм, і розміщені під кутом 120°, і кожний ряд окремо на рівній відстані від центра опорного диска, який закритий захисним кожухом із магнітонепроникного матеріалу на торці якого захисна сітка із магнітонепроникного матеріалу, закрита оргсклом, а кожух кріпиться до дна ящика, кришка якого жорстко кріпиться до вертикальної штанги, що має стрічкову різьбу, а вертикальна штанга за допомогою великої гайки, що необхідна при підйомі і опусканні пристрою для генерації магнітних полів, кріпиться до малого візка з можливістю переміщення під ліжком по швелерам, що з'єднують стояки, які з'єднані перекладинами. Для взаємодії основного засобу генерації магнітних полів під кутом 2
