Магніторідинний пристрій для зниження гідравлічного опору в трубопроводі

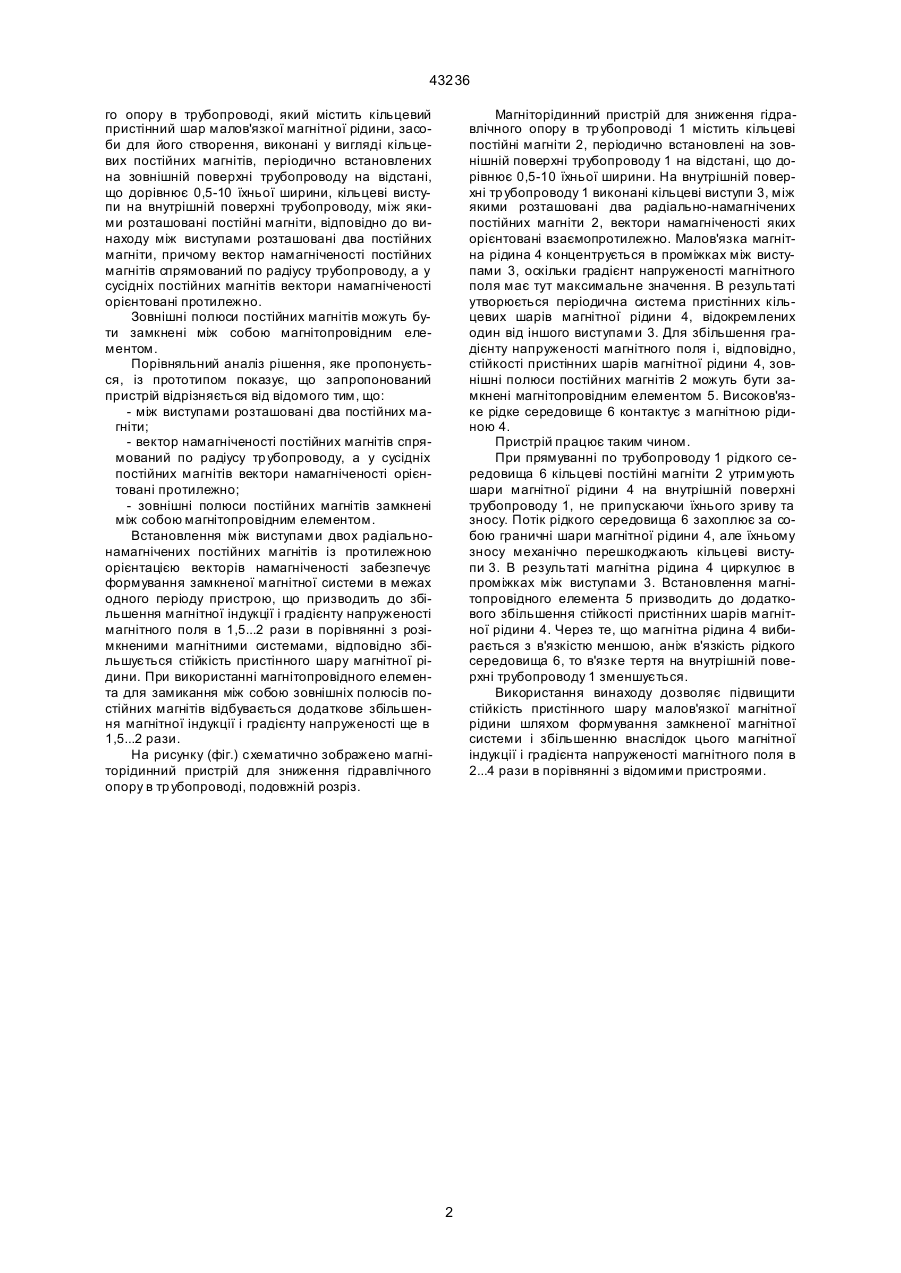

1. Магніторідинний пристрій для зниження гідравлічного опору в тр убопроводі, який містить кільцевий пристінний шар малов'язкої магнітної рідини, засоби для його створення виконані у вигля 43236 го опору в трубопроводі, який містить кільцевий пристінний шар малов'язкої магнітної рідини, засоби для його створення, виконані у вигляді кільцевих постійних магнітів, періодично встановлених на зовнішній поверхні трубопроводу на відстані, що дорівнює 0,5-10 їхньої ширини, кільцеві виступи на внутрішній поверхні трубопроводу, між якими розташовані постійні магніти, відповідно до винаходу між виступами розташовані два постійних магніти, причому вектор намагніченості постійних магнітів спрямований по радіусу трубопроводу, а у сусідніх постійних магнітів вектори намагніченості орієнтовані протилежно. Зовнішні полюси постійних магнітів можуть бути замкнені між собою магнітопровідним елементом. Порівняльний аналіз рішення, яке пропонується, із прототипом показує, що запропонований пристрій відрізняється від відомого тим, що: - між виступами розташовані два постійних магніти; - вектор намагніченості постійних магнітів спрямований по радіусу тр убопроводу, а у сусідніх постійних магнітів вектори намагніченості орієнтовані протилежно; - зовнішні полюси постійних магнітів замкнені між собою магнітопровідним елементом. Встановлення між виступами двох радіальнонамагнічених постійних магнітів із протилежною орієнтацією векторів намагніченості забезпечує формування замкненої магнітної системи в межах одного періоду пристрою, що призводить до збільшення магнітної індукції і градієнту напруженості магнітного поля в 1,5...2 рази в порівнянні з розімкненими магнітними системами, відповідно збільшується стійкість пристінного шару магнітної рідини. При використанні магнітопровідного елемента для замикання між собою зовнішніх полюсів постійних магнітів відбувається додаткове збільшення магнітної індукції і градієнту напруженості ще в 1,5...2 рази. На рисунку (фіг.) схематично зображено магніторідинний пристрій для зниження гідравлічного опору в тр убопроводі, подовжній розріз. Магніторідинний пристрій для зниження гідравлічного опору в тр убопроводі 1 містить кільцеві постійні магніти 2, періодично встановлені на зовнішній поверхні трубопроводу 1 на відстані, що дорівнює 0,5-10 їхньої ширини. На внутрішній поверхні тр убопроводу 1 виконані кільцеві виступи 3, між якими розташовані два радіально-намагнічених постійних магніти 2, вектори намагніченості яких орієнтовані взаємопротилежно. Малов'язка магнітна рідина 4 концентрується в проміжках між виступами 3, оскільки градієнт напруженості магнітного поля має тут максимальне значення. В результаті утворюється періодична система пристінних кільцевих шарів магнітної рідини 4, відокремлених один від іншого виступами 3. Для збільшення градієнту напруженості магнітного поля і, відповідно, стійкості пристінних шарів магнітної рідини 4, зовнішні полюси постійних магнітів 2 можуть бути замкнені магнітопровідним елементом 5. Високов'язке рідке середовище 6 контактує з магнітною рідиною 4. Пристрій працює таким чином. При прямуванні по трубопроводу 1 рідкого середовища 6 кільцеві постійні магніти 2 утримують шари магнітної рідини 4 на внутрішній поверхні трубопроводу 1, не припускаючи їхнього зриву та зносу. Потік рідкого середовища 6 захоплює за собою граничні шари магнітної рідини 4, але їхньому зносу механічно перешкоджають кільцеві виступи 3. В результаті магнітна рідина 4 циркулює в проміжках між виступами 3. Встановлення магнітопровідного елемента 5 призводить до додаткового збільшення стійкості пристінних шарів магнітної рідини 4. Через те, що магнітна рідина 4 вибирається з в'язкістю меншою, аніж в'язкість рідкого середовища 6, то в'язке тертя на внутрішній поверхні трубопроводу 1 зменшується. Використання винаходу дозволяє підвищити стійкість пристінного шару малов'язкої магнітної рідини шляхом формування замкненої магнітної системи і збільшенню внаслідок цього магнітної індукції і градієнта напруженості магнітного поля в 2...4 рази в порівнянні з відомими пристроями. 2 43236 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
