Колектор електричної машини

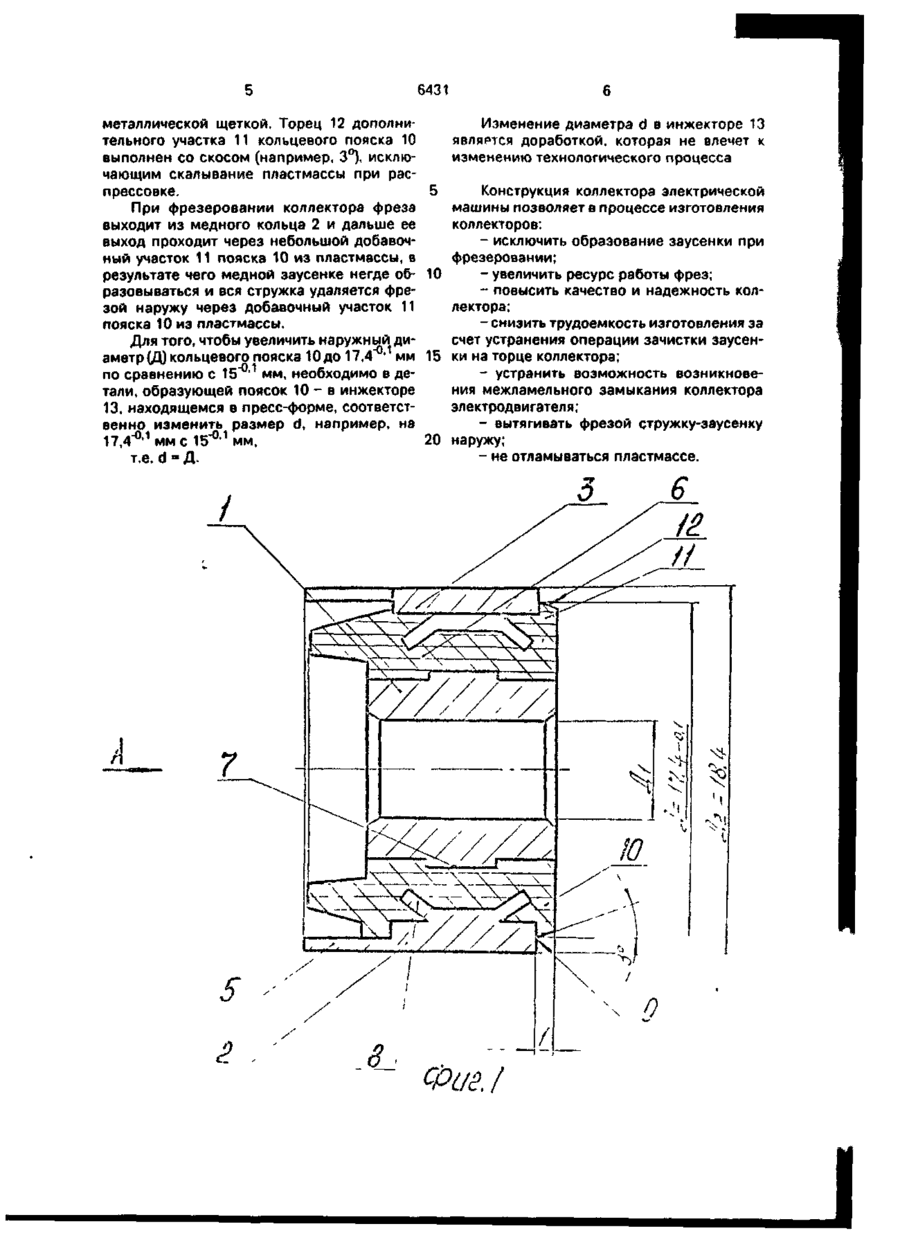

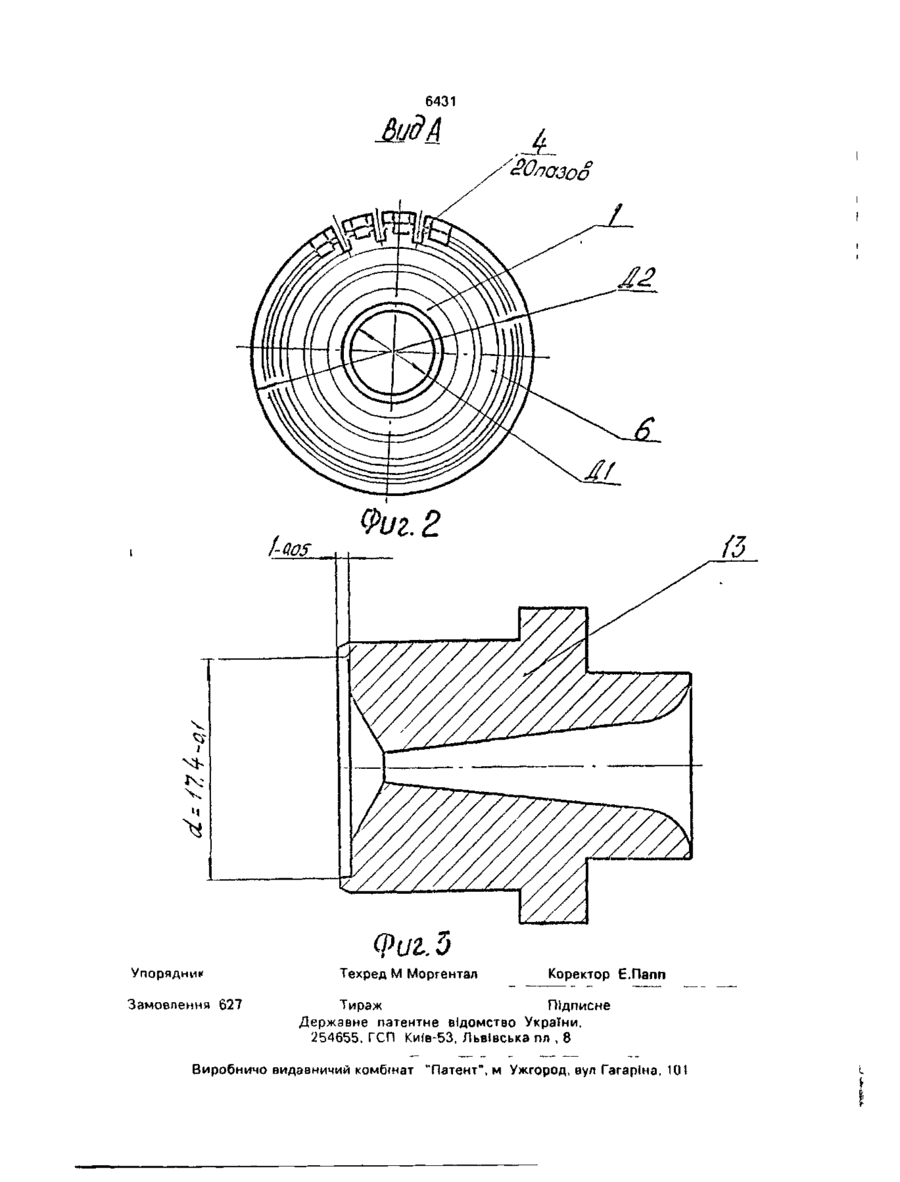

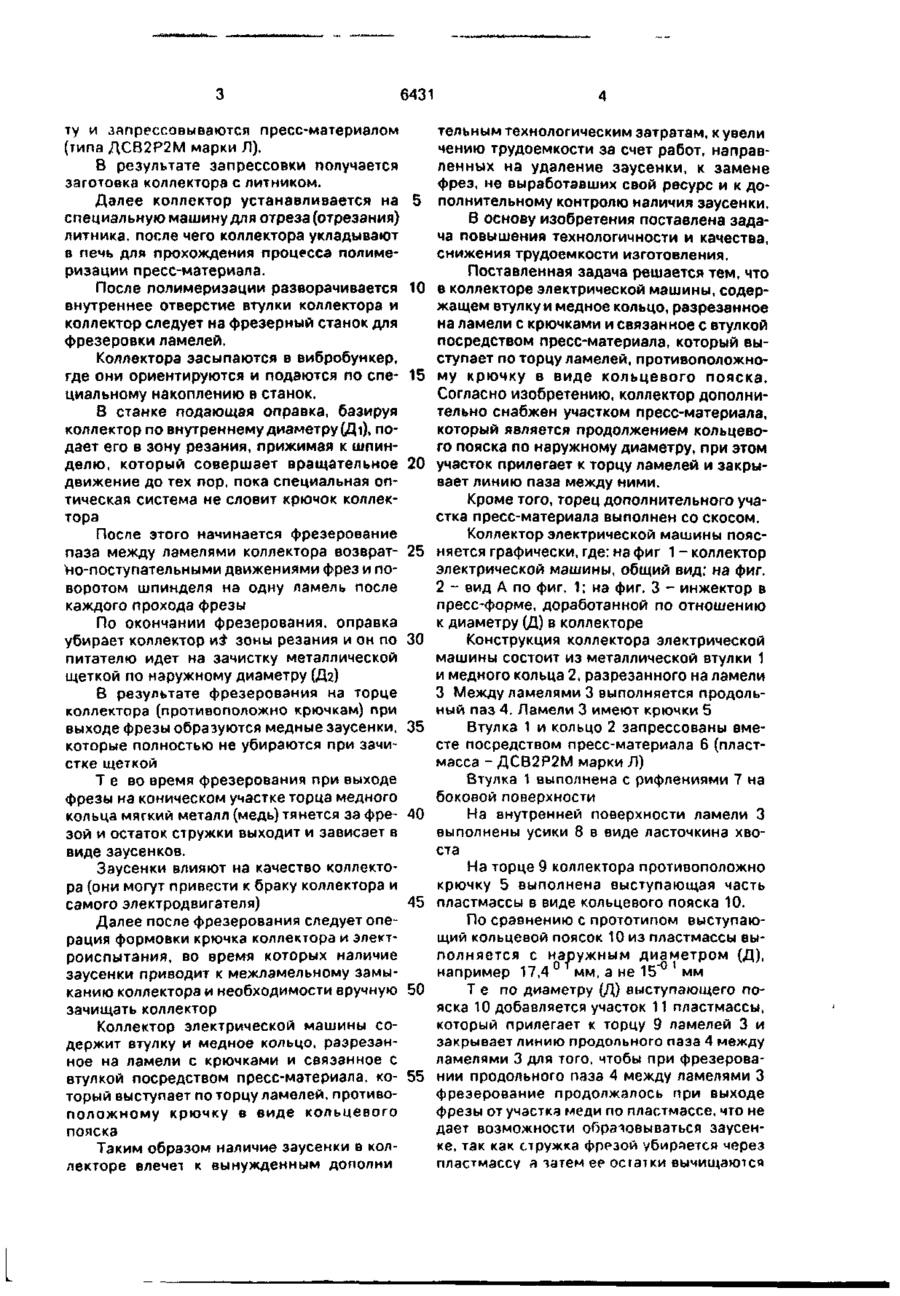

1. Коллектор электрической машины, содержащий втулку и медное кольцо, разрезанное на ламели с крючками и связанное с втулкой посредством пресс-материала, ко11рый выступает по торцу ламелей, противо п ложному крючку в виде кольцевого пояска, о т л и ч а ю щ и й с я тем, что он дополнительно снабжен участком пресс-материала, который является продолжением кольцевого пояска по наружному диаметру, при этом участок прилегает к торцу ламелей и закрывает линию паза между ними 2. Коллектор п о п . 1 , о т л и ч а ю щ и й с я тем, что торец дополнительного участка выполнен со скосом. Втулка, предназначенная для посадки коллектора, имеет рифления на боковой поверхности, выполненные ступенчатой формы для лучшего сцепления с пластмассой. На внутренней поверхности ламели выполнены усики в виде ласточкина хвоста для лучшего сцепления с пластмассой. На торце ламелей противоположно крючку выполнен кольцевой поясок - это выступающая часть пластмассы за ламель равная высоте, например, 1 мм и образующая вместе cq втулкой опорную площадь Кольцевой поясок имеет наружный диам е т р ^ ) , напримерД= 15 1 мм Коллектор изготавливается следующим образом. Для получения заготовки коллектора медные кольца и втулки набираются в к ассе с > со О 6431 ту и запрессовываются пресс-материалом (типа ДСВ2Р2М марки Л). В результате запрессовки получается заготовка коллектора с литником. Далее коллектор устанавливается на 5 специальную машину для отреза (отрезания) литника, после чего коллектора укладывают в печь для прохождения процесса полимеризации пресс-материала. После полимеризации разворачивается 10 внутреннее отверстие втулки коллектора и коллектор следует на фрезерный станок для фрезеровки ламелей. Коллектора засыпаются в вибробункер, где они ориентируются и подаются по спе- 15 циальному накоплению в станок. В станке подающая оправка, базируя коллектор по внутреннему диаметру (Ді), подает его в зону резания, прижимая к шпинделю, который совершает вращательное 20 движение до тех пор, пока специальная оптическая система не словит крючок коллектора После этого начинается фрезерование паза между ламелями коллектора возврат- 25 Ую-поступательными движениями фрез и поворотом шпинделя на одну ламель после каждого прохода фрезы По окончании фрезерования, оправка убирает коллектор из4 зоны резания и он по 30 питателю идет на зачистку металлической щеткой по наружному диаметру (Дг) В результате фрезерования на торце коллектора (противоположно крючкам) при выходе фрезы образуются медные заусенки, 35 которые полностью не убираются при зачистке щеткой Т е во время фрезерования при выходе фрезы на коническом участке торца медного кольца мягкий металл (медь) тянется за фре- 40 зой и остаток стружки выходит и зависает в виде заусенков. Заусенки влияют на качество коллектора (они могут привести к браку коллектора и самого электродвигателя) 45 Далее после фрезерования следует операция формовки крючка коллектора и электроиспытания, во время которых наличие заусенки приводит к межлзмельному замыканию коллектора и необходимости вручную 50 зачищать коллектор Коллектор электрической машины содержит втулку и медное кольцо, разрезанное на ламели с крючками и связанное с втулкой посредством пресс-материала, ко- 55 торый выступает по торцу ламелей, противоположному крючку в виде кольцевого пояска Таким образом наличие заусенки в коллекторе влечет к вынужденным дополни тельным технологическим затратам, к увели чению трудоемкости за счет работ, направленных на удаление заусенки, к замене фрез, не выработавших свой ресурс и к дополнительному контролю наличия заусенки. В основу изобретения поставлена задача повышения технологичности и качества, снижения трудоемкости изготовления. Поставленная задача решается тем, что в коллекторе электрической машины, содержащем втулку и медное кольцо, разрезанное на ламели с крючками и связанное с втулкой посредством пресс-материала, который выступает по торцу ламелей, противоположному крючку в виде кольцевого пояска. Согласно изобретению, коллектор дополнительно снабжен участком пресс-материала, который является продолжением кольцевого пояска по наружному диаметру, при этом участок прилегает к торцу ламелей и закрывает линию паза между ними. Кроме того, торец дополнительного участка пресс-материала выполнен со скосом. Коллектор электрической машины поясняется графически, где: на фиг 1 - коллектор электрической машины, общий вид; на фиг. 2 - вид А по фиг. 1; на фиг. 3 - инжектор в пресс-форме, доработанной по отношению к диаметру (Д) в коллекторе Конструкция коллектора электрической машины состоит из металлической втулки 1 и медного кольца 2, разрезанного на ламели 3 Между ламелями 3 выполняется продольный паз 4. Ламели 3 имеют крючки 5 Втулка 1 и кольцо 2 запрессованы вместе посредством пресс-материала 6 (пластмасса - ДСВ2Р2М марки Л) Втулка 1 выполнена с рифлениями 7 на боковой поверхности На внутренней поверхности ламели 3 выполнены усики 8 в виде ласточкина хвоста На торце 9 коллектора противоположно крючку 5 выполнена выступающая часть пластмассы в виде кольцевого пояска 10. По сравнению с прототипом выступающий кольцевой поясок 10 из пластмассы выполняется с наружным диаметром (Д), например 17,4 ° мм, а не 15~° ' мм Т е по диаметру (Д) выступающего пояска 10 добавляется участок 11 пластмассы, который прилегает к торцу 9 ламелей 3 и закрывает линию продольного паза 4 между ламелями 3 для того, чтобы при фрезеровании продольного паза 4 между ламелями 3 фрезерование продолжалось при выходе фрезы от участка меди по пластмассе, что не дает возможности образовываться заусенке, так как стружка фрезой убирается через пластмассу а затем ее остатки вычищаются 6431 металлической щеткой. Торец 12 дополниИзменение диаметра d в инжекторе 13 тельного участка 11 кольцевого пояска 10 ЯВЛЯРТСЯ доработкой, которая не влечет к выполнен со скосом (например, 3°), исклюизменению технологического процесса чающим скалывание пластмассы при распрессовке. 5 Конструкция коллектора электрической При фрезеровании коллектора фреза машины позволяет в процессе изготовления выходит из медного кольца 2 и дальше ее коллекторов: выход проходит через небольшой добавоч- исключить образование заусенки при ный участок 11 пояска 10 из пластмассы, в фрезеровании; результате чего медной заусенке негде об- 10 - увеличить ресурс работы фрез; разовываться и вся стружка удаляется фре- повысить качество и надежность коллектора; зой наружу через добавочный участок 11 - снизить трудоемкость изготовления за пояска 10 из пластмассы. счет устранения операции зачистки заусенДля того, чтобы увеличить наружный диаметр (Д) кольцевого пояска 10 до 17,4 • мм 15 ки на торце коллектора; - устранить возможность возникновепо сравнению с 15 мм, необходимо в дения межламельного замыкания коллектора тали, образующей поясок 10 - в инжекторе электродвигателя; 13, находящемся в пресс-форме, соответст- вытягивать фрезой стружку-заусенку венно изменить размер d, например, на 20 наружу; - не отламываться пластмассе. т.е. d - Д. 7 Фае. / л 6431 MA Фиг. 3 Упорядник Замовлення 627 Техред М Моргентал Коректор Е.Папп Тираж Підписне Державне патентне відомство України, 254655, ГСП Київ-53, Львівська пл , 8 Виробничо видавничий комбінат "Патент", м Ужгород, вул Гагаріна, 101
