Пристрій для очищення приймача смоли коксової печі

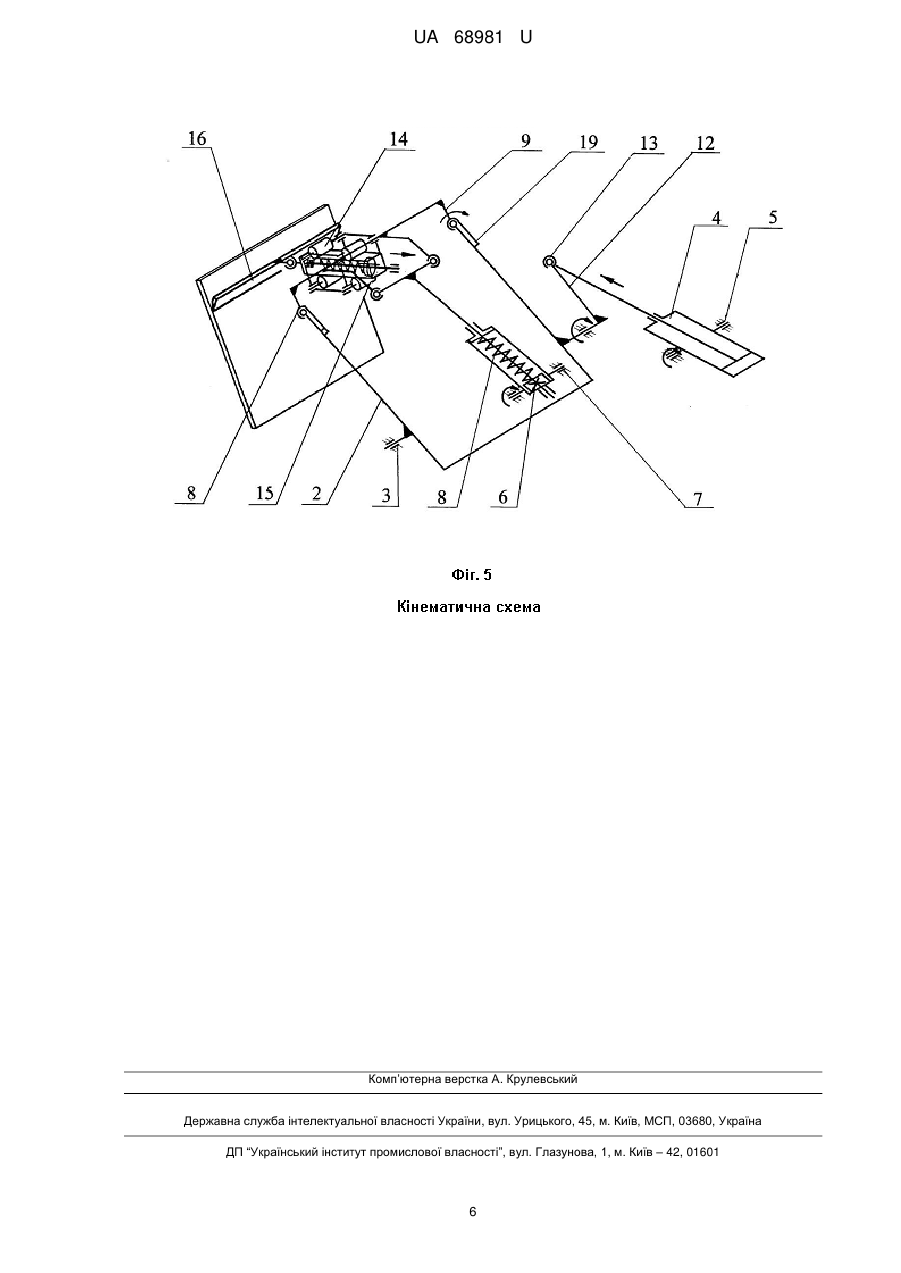

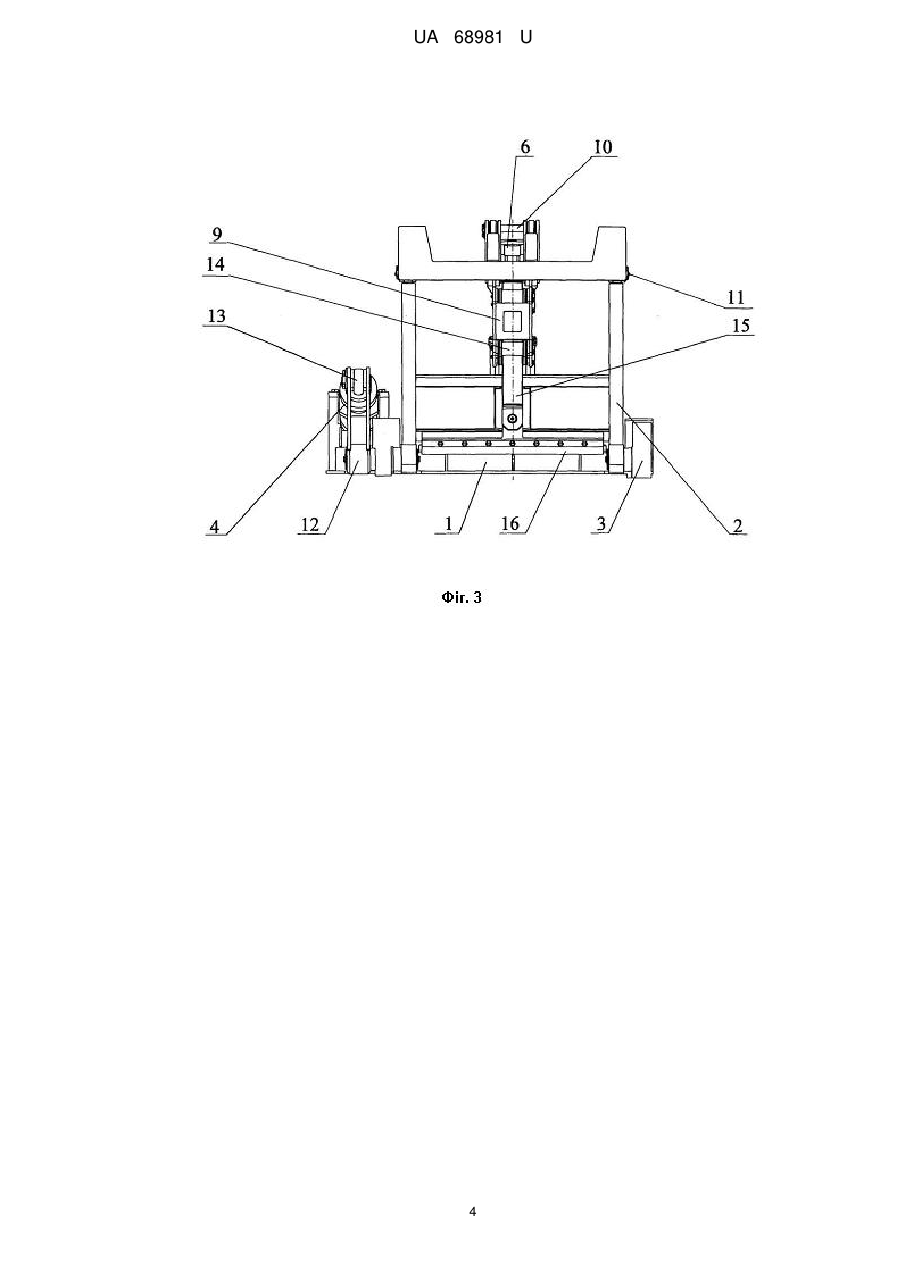

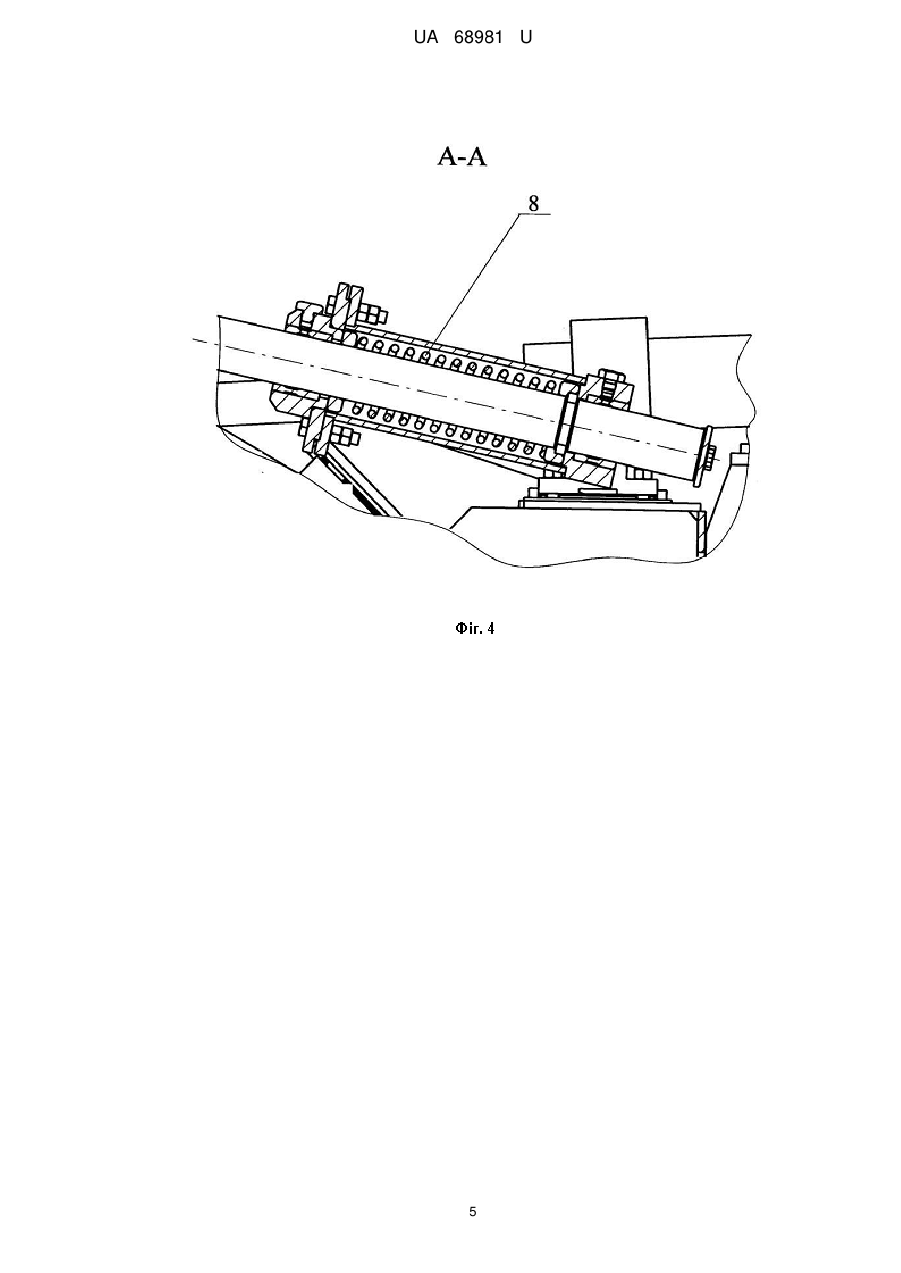

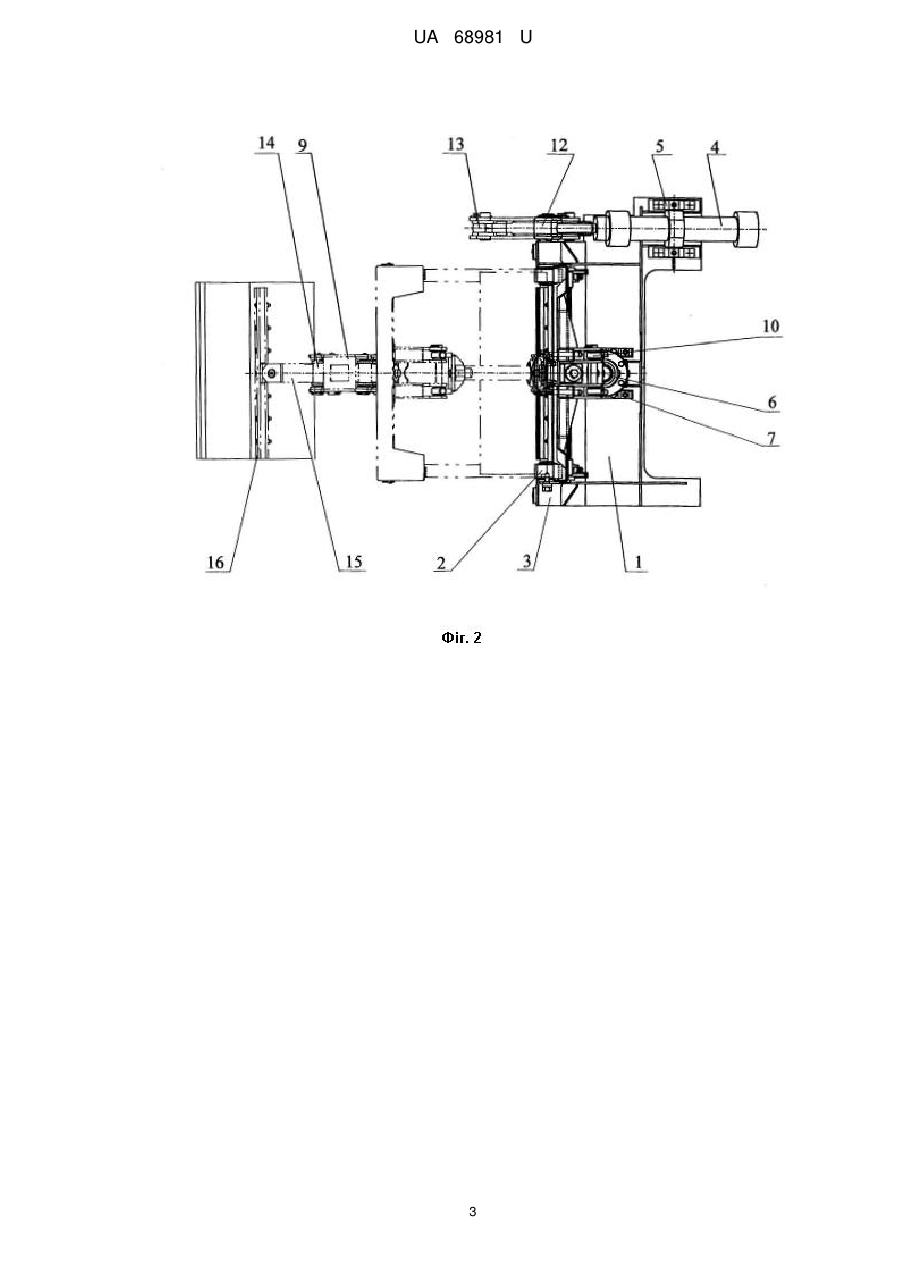

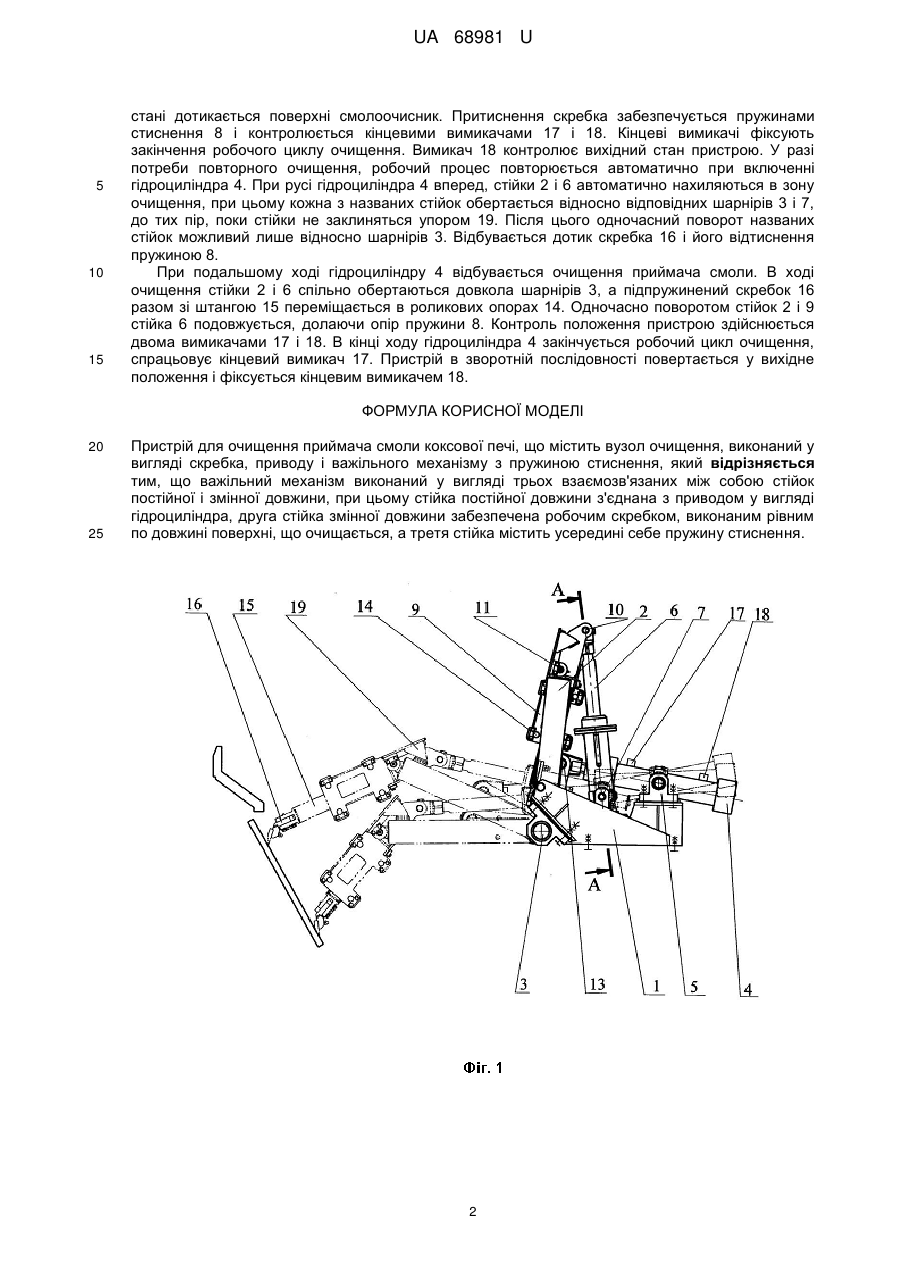

Реферат: Пристрій для очищення приймача смоли коксової печі містить скребок, привод, важільний механізм, пружину стиснення, гідроциліндр, пружину стиснення. Важільний механізм виконаний у вигляді трьох взаємозв'язаних між собою стійок постійної і змінної довжини. UA 68981 U (54) ПРИСТРІЙ ДЛЯ ОЧИЩЕННЯ ПРИЙМАЧА СМОЛИ КОКСОВОЇ ПЕЧІ UA 68981 U UA 68981 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів механізації трудомістких процесів в коксохімічній промисловості, а саме: до механічних пристроїв для очищення приймача смоли від смоли. Приймач смоли - це металевий лист, встановлений похило під рамою пічної камери коксової батареї, на якій в процесі коксування стікають смолисті відкладення. Пристрій встановлений під рамою дверей камери коксової печі і закріплений під платформою дверезнімальної машини на відстані двох пічних кроків від осі коксонапрямної убік дверезнімання. Відомий механізм очищення рам і броней коксових печей (а.с. № 275040, кл. 10а17/11), виконаний у вигляді каретки з приводом. Недоліками цього механізму є установка щіток для очищення приймача смоли, які в разі вживання їх для прибирання смоли малоефективні: щітки заліплюються смолою і для очищення самих щіток з метою використання їх повторно в роботі, потрібний спеціальний пристрій для очищення самих щіток. Як найближчий аналог вибране а.с. СРСР № 1693.023, кл. С10В43/04 «Пристрій для чищення рам і броней коксових печей», виконане у вигляді багаточисельних скребків короткої довжини, розташованих на каретці і маючих привід у вигляді ланцюгової передачі через редуктор. Недоліком даного пристрою є виконання органу очищення у вигляді коротких скребків, захоплюючих вузьку поверхню очищення. Крім того, в прототипі неможливо використовувати зусилля притиснення скребка до поверхні, що очищається. Тому очищення ведеться багаторазовим повторенням циклу, що веде до простою устаткування і тривалості очищення приймача смоли. Корисна модель, що заявляється, є досконалішим за технічною сутністю і позитивним ефектом, що досягається, відносно найближчого аналога. Він представляє собою пристрій для очищення відкладень, що виникають в процесі коксування. Корисна модель, що заявляється, дозволяє успішно вирішити наступну технічну задачу здійснити очищення смолоприймача за один цикл, а також уникнути ручної доочистки смолоприймача і простотою устаткування. Технічний результат досягається завдяки наступної сукупності суттєвих ознак: - зусилля притиснення скребка до робочої поверхні приймача смоли регулюється на необхідну величину, достатню для повного очищення за один цикл за рахунок того, що в силовому приводі пристрою використовується гідроциліндр. - силові ланки пристрою виконані у вигляді стійок, які надійно закріплені шарнірами до базової рами, що дозволяє використовувати зусилля гідроциліндра через пружину стиснення, тим самим виключає пряму дію циліндра на скребок. - скребок закріплений на рухливій штанзі за допомогою роликових опор. При такій схемі конструкції скребків постійно, під зусиллям пружини стискання, притискається до поверхні, що очищається, а тримальна штанга легко переміщується, на опорних котках. З врахуванням повної автоматизації процесу очищення з допомогою пристрою, що пропонується немає необхідності застосовувати ручну працю. Запропонований пристрій пояснюється кресленнями, на яких зображено: - фігура 1 - головний вид пристрою (вид збоку); - фігура 2 - вид зверху; - фігура 3 - вид спереду, з боку приймача смоли; - фігура 4 - розріз по А-А фігури 1, на якій зображені пружина стиснення і кінцеві вимикачі; - фігура 5 - кінематична схема. Пристрій очищення приймача смоли закріплений під платформою дверезнімальної машини на відстані двох пічних кроків від осі коксонапрямної убік дверезнімання. Пристрій складається із стаціонарної рами 1, на якій змонтована стійка 2 постійної довжини, встановлена в шарнірах 3. На рамі 1 закріплений гідроциліндр 4, встановлений в шарнірах 5. Пристрій має стійку 6 змінної довжини, закріплену в шарнірах 7. Усередині стійки 6 розташована пружина стиснення 8. Пристрій має стійку змінної довжини 9, закріплену шарнірами 10 із стійкою 6 і одночасно закріплену шарнірами 11 із стійкою 2. Стійка 2 сполучена з важелем 12, який шарніром 13 зв'язаний з гідроциліндром 4. Усередині стійки 9 розташовані роликові опори 14, усередині яких розміщена штанга 15, що має можливість переміщення уздовж своєї осі по роликових опорах 14. На кінці штанги 15 змонтований скребок 16. Усередині гідроциліндра 4 розташовані кінцеві вимикачі 17 і 18. Стійка 9 забезпечена упором 19. Пристрій працює таким чином: Включають гідроциліндр 4, який зв'язаний зі стійкою 2 постійної довжини. Завдяки наявності шарнірів 3 і 5, гідроциліндр 4 і стійка 2 мають можливість повороту в зону очищення. Стійка 9 навколо шарнірів 11 обертається до упорів 19, що дотикається стійки 2. Скребок 16 в робочому 1 UA 68981 U 5 10 15 стані дотикається поверхні смолоочисник. Притиснення скребка забезпечується пружинами стиснення 8 і контролюється кінцевими вимикачами 17 і 18. Кінцеві вимикачі фіксують закінчення робочого циклу очищення. Вимикач 18 контролює вихідний стан пристрою. У разі потреби повторного очищення, робочий процес повторюється автоматично при включенні гідроциліндра 4. При русі гідроциліндра 4 вперед, стійки 2 і 6 автоматично нахиляються в зону очищення, при цьому кожна з названих стійок обертається відносно відповідних шарнірів 3 і 7, до тих пір, поки стійки не заклиняться упором 19. Після цього одночасний поворот названих стійок можливий лише відносно шарнірів 3. Відбувається дотик скребка 16 і його відтиснення пружиною 8. При подальшому ході гідроциліндру 4 відбувається очищення приймача смоли. В ході очищення стійки 2 і 6 спільно обертаються довкола шарнірів 3, а підпружинений скребок 16 разом зі штангою 15 переміщається в роликових опорах 14. Одночасно поворотом стійок 2 і 9 стійка 6 подовжується, долаючи опір пружини 8. Контроль положення пристрою здійснюється двома вимикачами 17 і 18. В кінці ходу гідроциліндра 4 закінчується робочий цикл очищення, спрацьовує кінцевий вимикач 17. Пристрій в зворотній послідовності повертається у вихідне положення і фіксується кінцевим вимикачем 18. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для очищення приймача смоли коксової печі, що містить вузол очищення, виконаний у вигляді скребка, приводу і важільного механізму з пружиною стиснення, який відрізняється тим, що важільний механізм виконаний у вигляді трьох взаємозв'язаних між собою стійок постійної і змінної довжини, при цьому стійка постійної довжини з'єднана з приводом у вигляді гідроциліндра, друга стійка змінної довжини забезпечена робочим скребком, виконаним рівним по довжині поверхні, що очищається, а третя стійка містить усередині себе пружину стиснення. 2 UA 68981 U 3 UA 68981 U 4 UA 68981 U 5 UA 68981 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
