Зубний імплантат

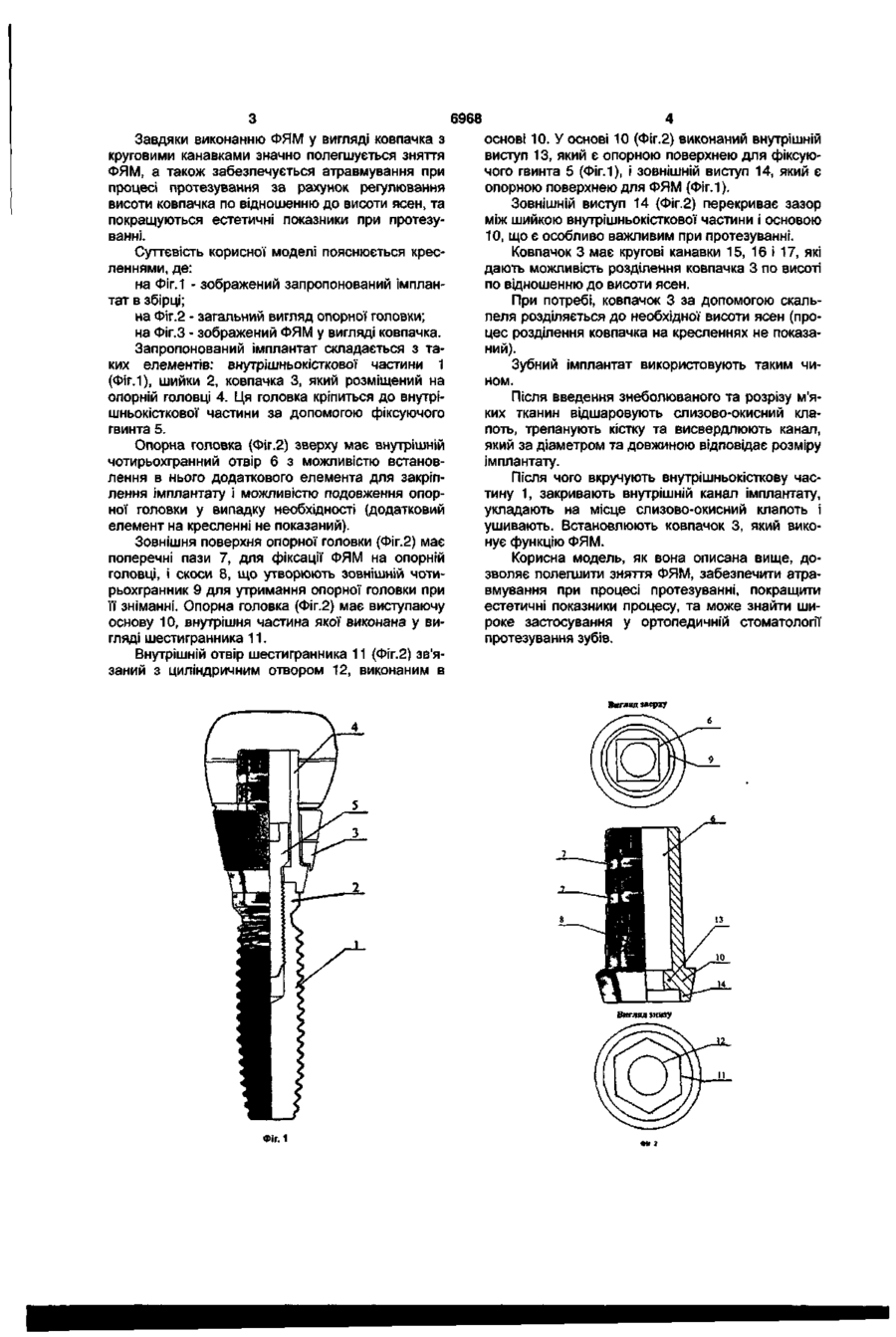

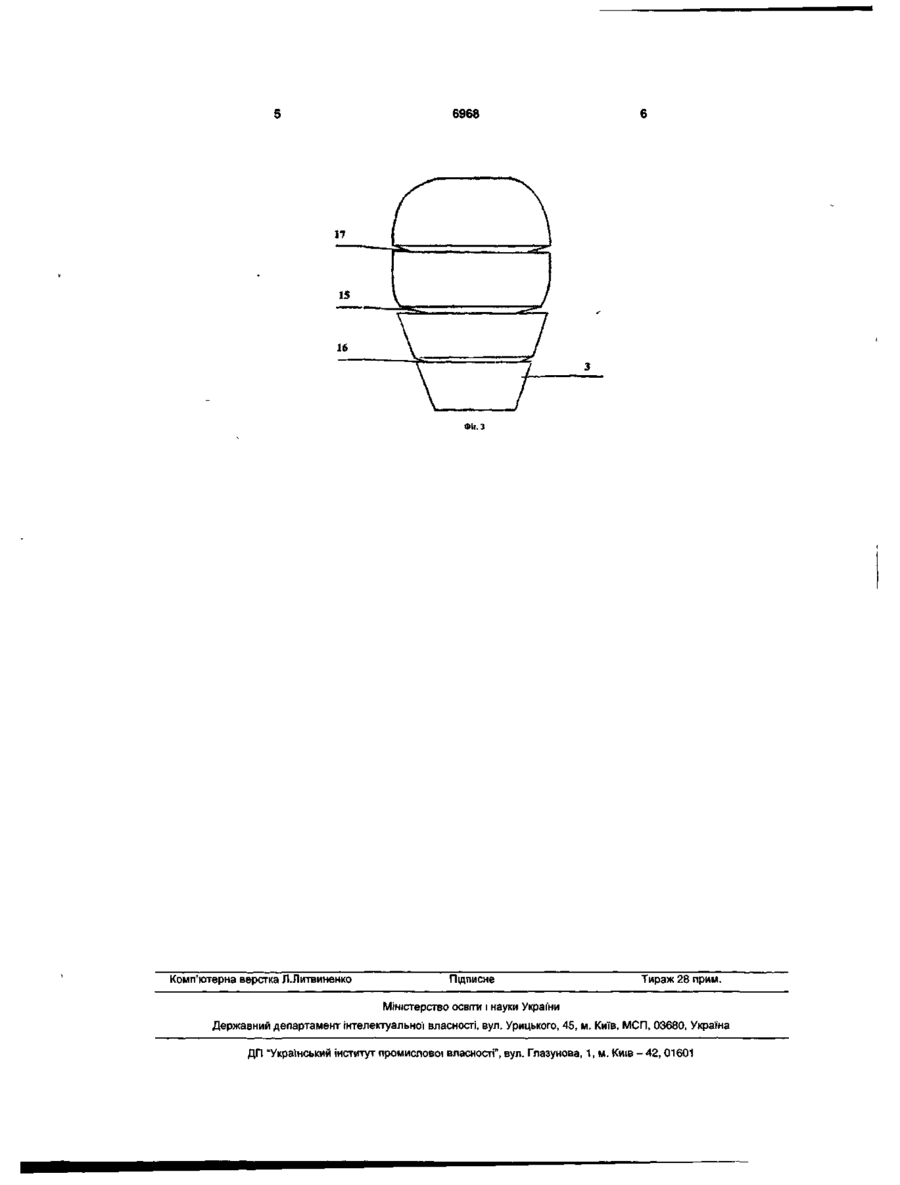

Зубний імплантат, що містить внутрішньокісткову частину з шийкою, на якій розміщені опорна головка і формувач ясенної манжетки, який відрізняється тим, що формувач ясенної манжетки виконаний у вигляді ковпачка з круговими канавками з можливістю розділення ковпачка по висоті по відношенню до висоти ясен. Корисна модель відноситься до медицини, а саме до ортопедичної стоматології, та призначена для застосування у протезуванні зубів за допомогою імплантатів. Відомий щелепний імплантат, що містить головку, шийку та внутрішньокісткову частину з боковими отворами, при цьому шийка імплантату розташована між його головкою і внутрішньокістковою частиною та виконана у вигляді усіченого конусу, менша основа якого зв'язана з внутрішньокістковою частиною, при цьому внутрішньокісткова частина складається з цілісної та порожньої частини, яка конусно звужується. Кільцевий виступ, що знаходиться на шийці імплантату і використовується як підпір для зубного протезу, сприяє фіксації коронки [пат. РФ №2043086, кл. А61С8/00, опубл. Бюл. №25, 1995р.]. Недоліком даної конструкції є те, що нижній край коронки при її встановленні може знаходитися вище поверхні слизової оболонки, що знижує естетичність зубних протезів і ускладнює догляд за ротовою порожниною. Найбільш близьким за технічною сутністю і досягаємим результатом до імплантату, що заявляється, є зубний імплантат, що має внутрішньокісткову частину з шийкою, на якій розміщені опорна головка і формувач ясенної манжетки (ФЯМ), при цьому ФЯМ виконаний у вигляді порожнього тіла з гладкою боковою поверхнею фіксованої висоти з елементами кріплення у середині і розміром зовнішнього діаметру нижньої частини, що дорівнюють розміру діаметра основи коронки і імплантату [пат. РФ №2202981, кл. А61С8/00, опубл. 27.04.2003р.]. Установку відомого імплантату проводять наступним чином. Імплантат, що включає внутрішньокісткову частину, шийку і головку в зборі з ФЯМ вставляють в кісткове ложе, яке попередньо висвердлюють в кістці. Слизові надкісткові клапті тканини ушивають навколо ФЯМ. Через 2,5 місяця ФЯМ виймають та знімають відбиток для виготовлення коронки протеза, після чого ФЯМ повертають не місце. Коли коронка виготовлена, то ФЯМ виймають остаточно та на його місце встановлюють коронку. Недоліком відомого імплантату є виконання ФЯМ у вигляді порожнього тіла з гладкою боковою поверхнею, яка ускладнює зняття ФЯМ, а виконання порожнього тіла фіксованої висоти не дає можливість регулювання ФЯМ по відношенню до висоти ясен, що може призвести до травмування ясен при знятті ФЯМ; крім того, виконання ФЯМ у вигляді порожнього тіла погіршує естетичні показники при протезуванні. В основу корисної моделі покладена задача створення імплантату, який полегшував би процес зняття ФЯМ, забезпечував би атравмування цього процесу та покращував би естетичні показники за рахунок зміни конструкції ФЯМ. Рішення цієї задачі досягається тим, що в зубному імплантаті, що містить внутрішньокісткову частину з шийкою, на якій розміщені опорна головка і формувач ясенної манжетки (ФЯМ), згідно корисної моделі, ФЯМ виконаний у вигляді ковпачка з круговими канавками з можливістю розділення ковпачка по висоті по відношенню до висоти ясен. 00 CD О> CD О) 6968 основі 10. У основі 10 (Фіг.2) виконаний внутрішній Завдяки виконанню ФЯМ у вигляді ковпачка з виступ 13, який є опорною поверхнею для фіксуюкруговими канавками значно полегшується зняття чого гвинта 5 (Фіг.1), і зовнішній виступ 14, який є ФЯМ, а також забезпечується атравмування при опорною поверхнею для ФЯМ (Фіг.1). процесі протезування за рахунок регулювання висоти ковпачка по відношенню до висоти ясен, та Зовнішній виступ 14 (Фіг.2) перекриває зазор покращуються естетичні показники при протезуміж шийкою внутрішньокісткової частини і основою ванні. 10, що є особливо важливим при протезуванні. Суттєвість корисної моделі пояснюється кресКовпачок 3 має кругові канавки 15, 16 і 17, які леннями, де: дають можливість розділення ковпачка 3 по висоті по відношенню до висоти ясен. на Фіг. 1 - зображений запропонований імплантат в збірці; При потребі, ковпачок 3 за допомогою скальна Фіг.2 - загальний вигляд опорної головки; пеля розділяється до необхідної висоти ясен (процес розділення ковпачка на кресленнях не показана Фіг.З - зображений ФЯМ у вигляді ковпачка. ний). Запропонований імплантат складається з таких елементів: внутрішньокісткової частини 1 Зубний імплантат використовують таким чи(Фіг.1), шийки 2, ковпачка 3, який розміщений на ном. опорній головці 4. Ця головка кріпиться до внутріПісля введення знеболюваного та розрізу м'яшньокісткової частини за допомогою фіксуючого ких тканин відшаровують слизово-окисний клагвинта 5. поть, трепанують кістку та висвердлюють канал, який за діаметром та довжиною відповідає розміру Опорна головка (Фіг.2) зверху має внутрішній імплантату. чотирьохгранний отвір 6 з можливістю встановлення в нього додаткового елемента для закріпПісля чого вкручують внутрішньокісткову часлення імплантату і можливістю подовження опортину 1, закривають внутрішній канал імплантату, ної головки у випадку необхідності (додатковий укладають на місце слизово-окисний клапоть і елемент на кресленні не показаний). ушивають. Встановлюють ковпачок 3, який виконує функцію ФЯМ. Зовнішня поверхня опорної головки (Фіг.2) має поперечні пази 7, для фіксації ФЯМ на опорній Корисна модель, як вона описана вище, доголовці, і скоси 8, що утворюють зовнішній чотизволяє полегшити зняття ФЯМ, забезпечити атрарьохгранник 9 для утримання опорної головки при вмування при процесі протезуванні, покращити її зніманні. Опорна головка (Фіг.2) має виступаючу естетичні показники процесу, та може знайти шиоснову 10, внутрішня частина якої виконана у вироке застосування у ортопедичній стоматології гляді шестигранника 11. протезування зубів. Внутрішній отвір шестигранника 11 (Фіг.2) зв'язаний з циліндричним отвором 12, виконаним в Вигляд зверху Фіг.1 6968 Фіг. З Комп'ютерна верстка Л.Литвиненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
