Щитова опалубка для бетонування вертикальних конструкцій змінного перерізу

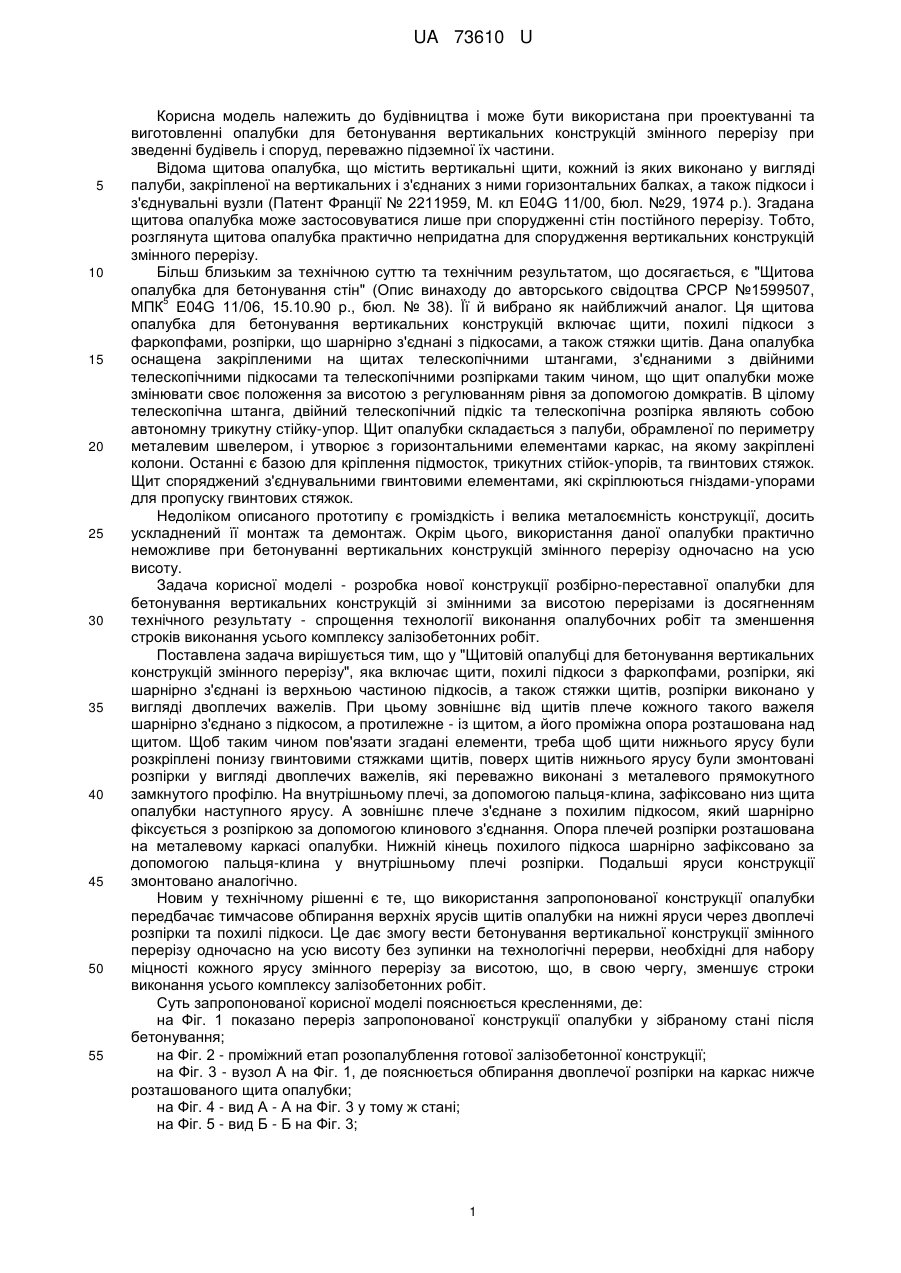

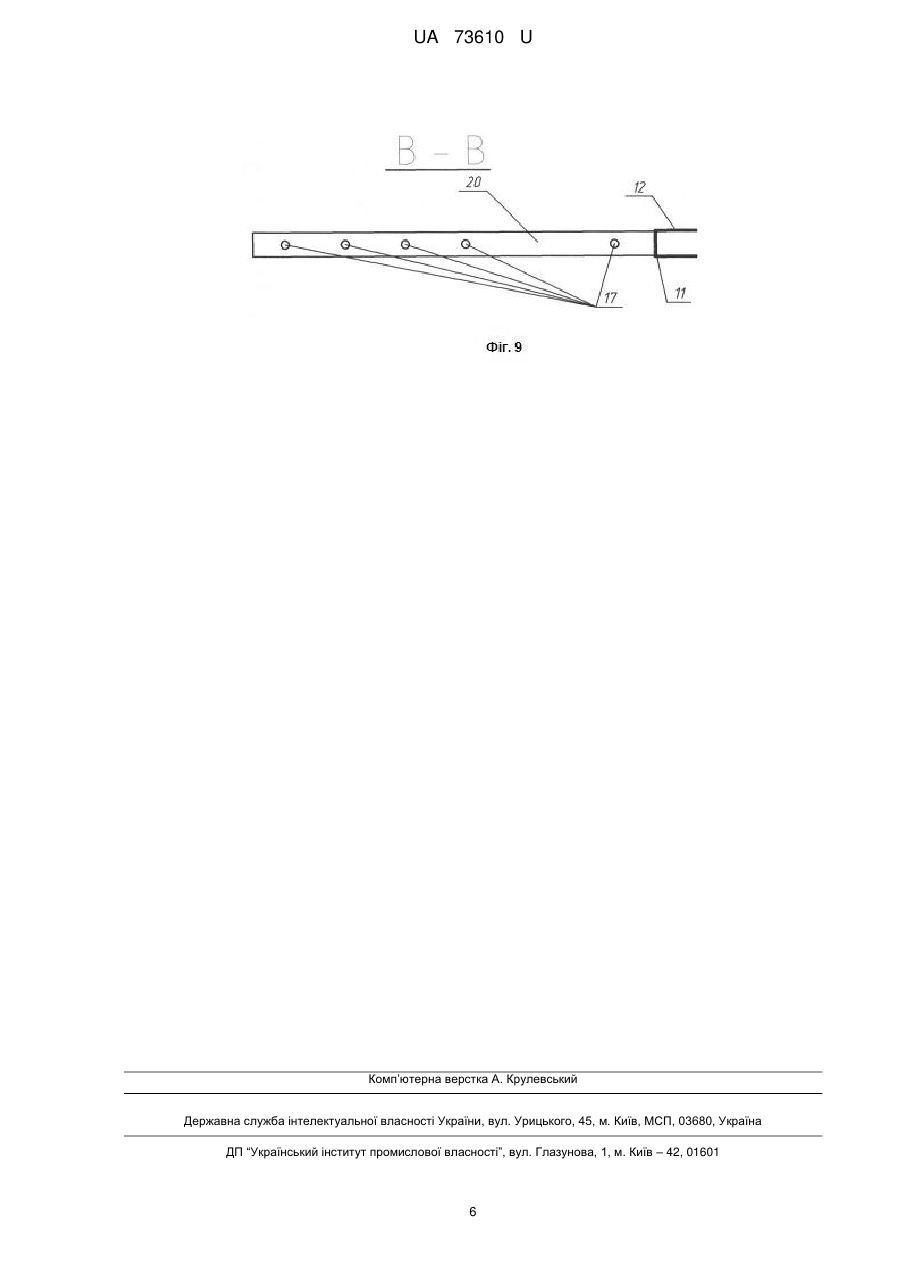

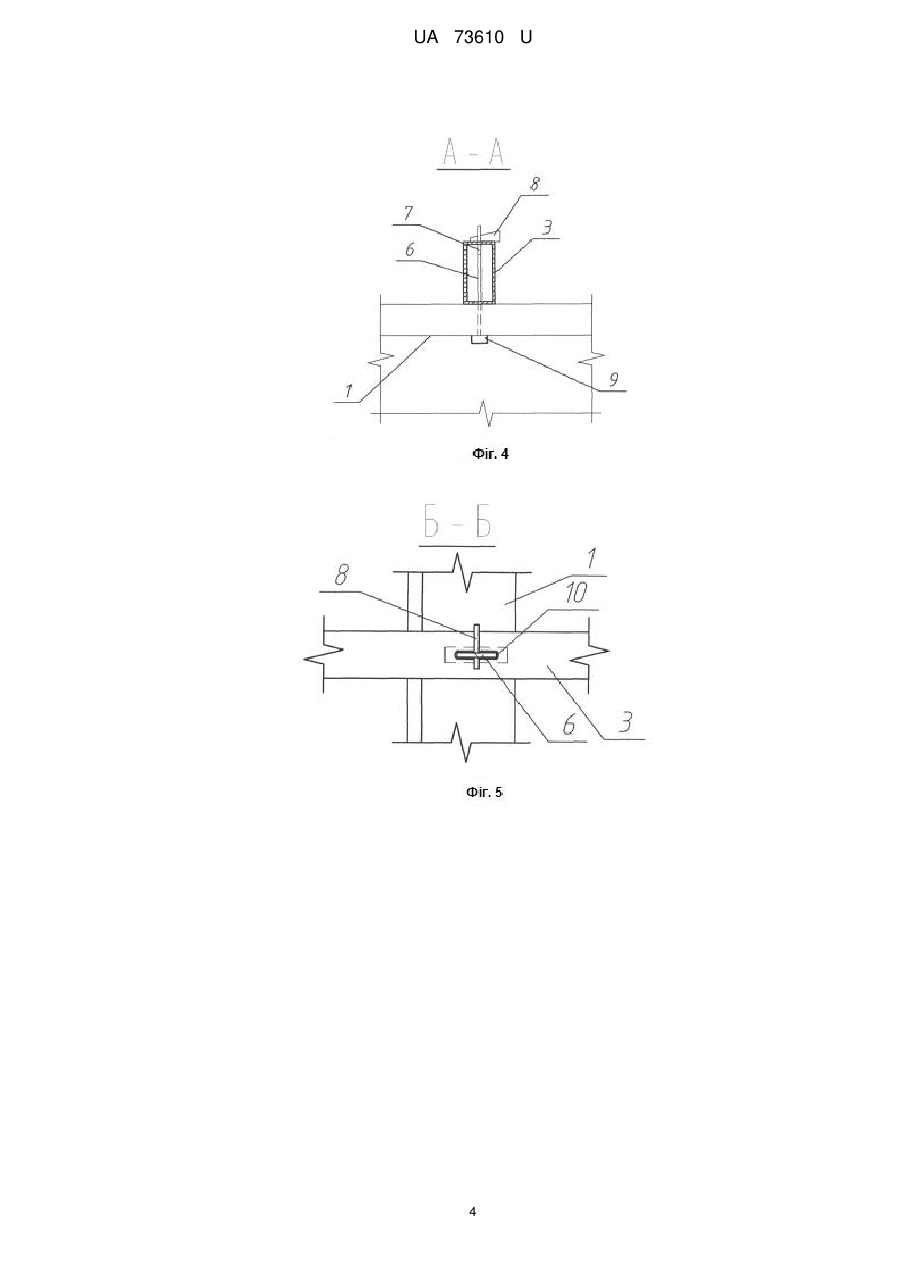

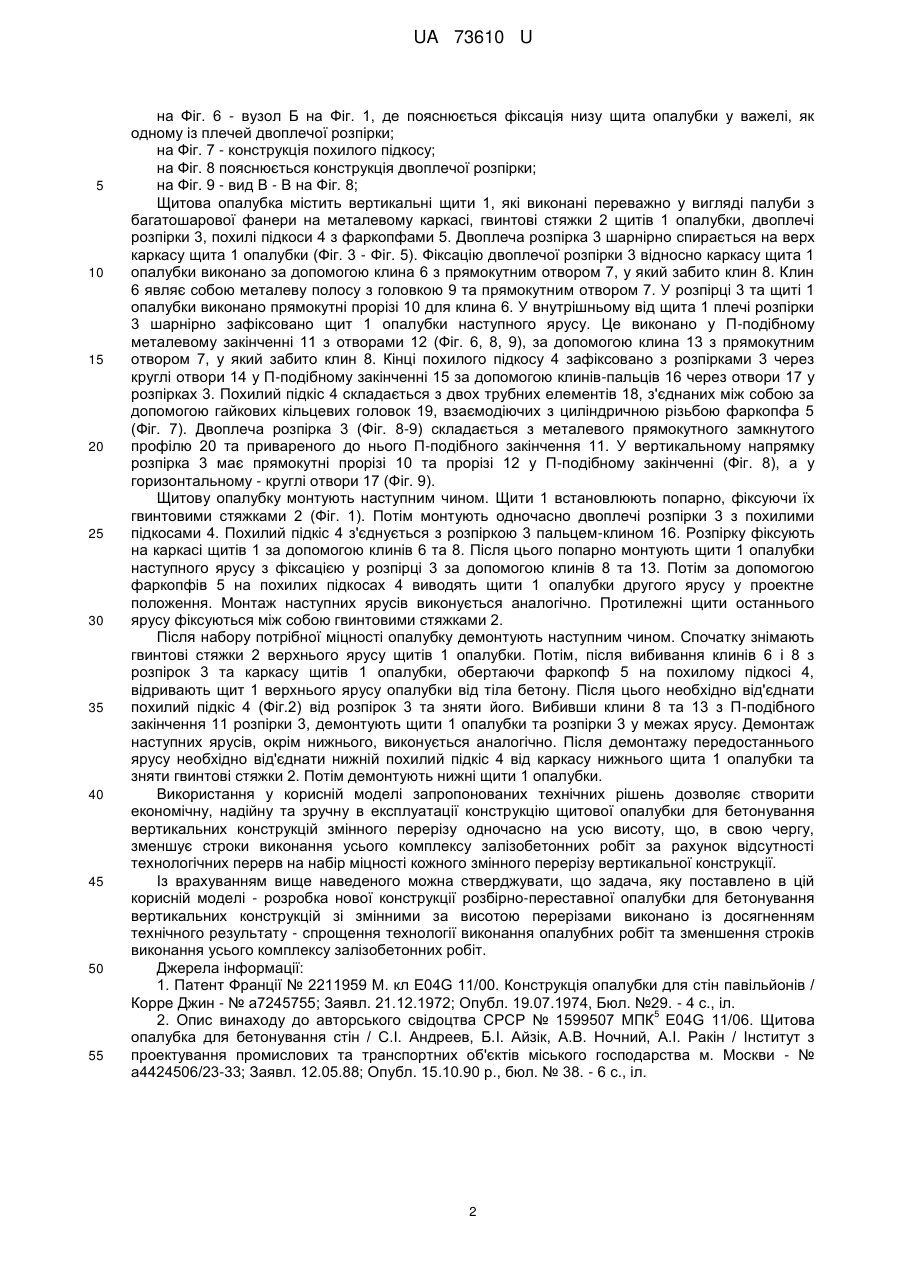

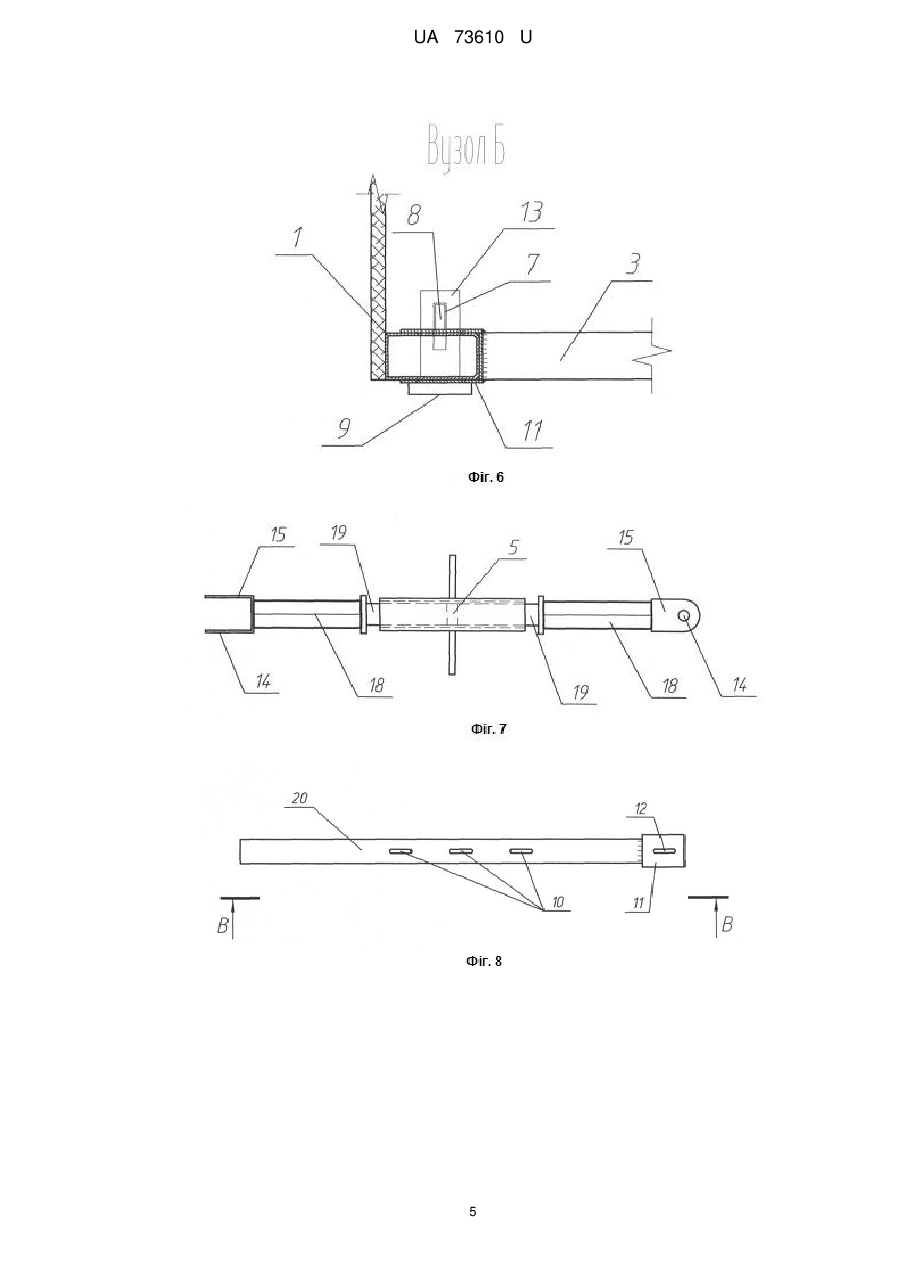

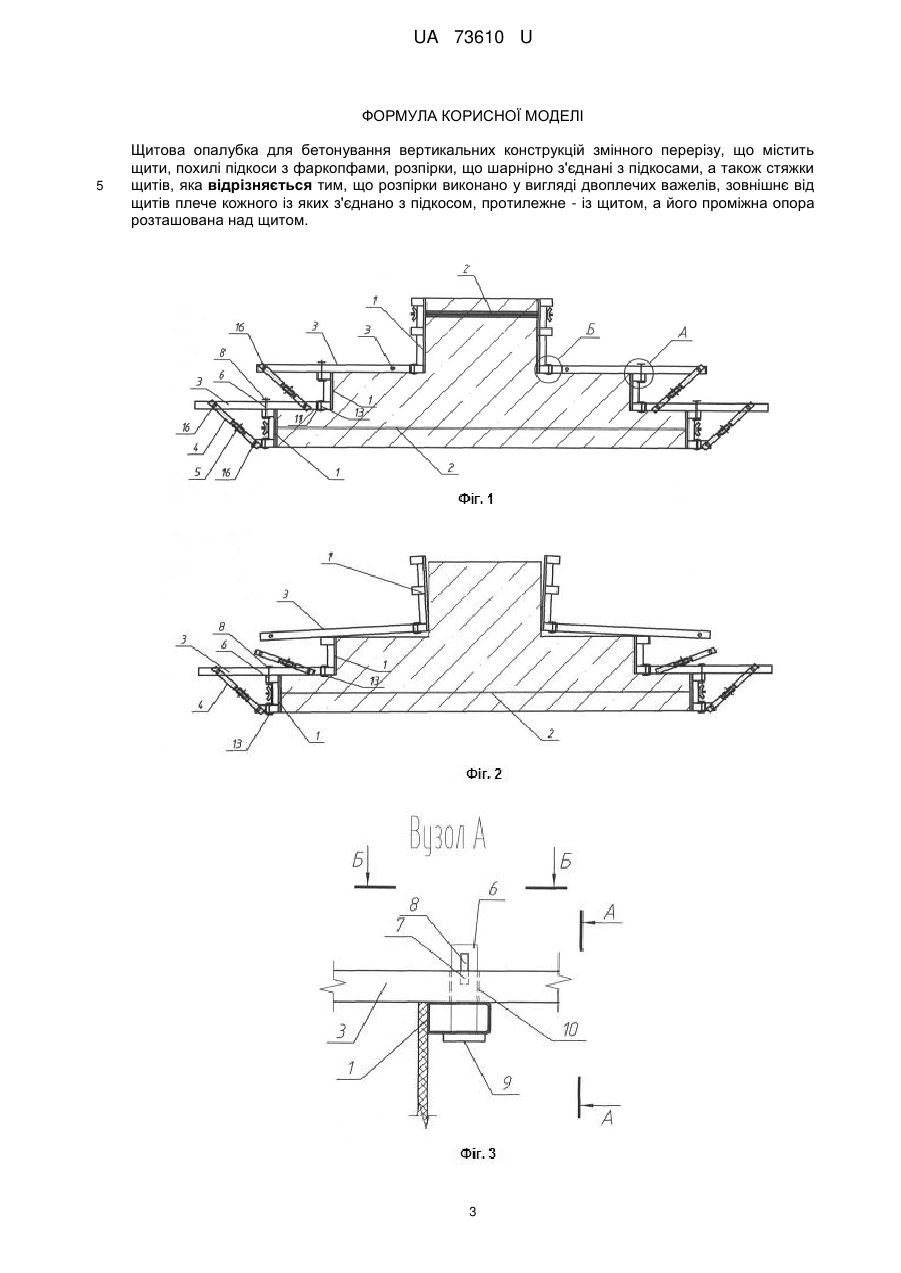

Реферат: Щитова опалубка для бетонування вертикальних конструкцій змінного перерізу, що містить щити, похилі підкоси з фаркопфами, розпірки, шарнірно з'єднані з підкосами, стяжки щитів, при цьому розпірки виконано у вигляді двоплечих важелів, зовнішнє від щитів плече кожного із яких з'єднано з підкосом, протилежне - із щитом, а його проміжна опора розташована над щитом. UA 73610 U (54) ЩИТОВА ОПАЛУБКА ДЛЯ БЕТОНУВАННЯ ВЕРТИКАЛЬНИХ КОНСТРУКЦІЙ ЗМІННОГО ПЕРЕРІЗУ UA 73610 U UA 73610 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва і може бути використана при проектуванні та виготовленні опалубки для бетонування вертикальних конструкцій змінного перерізу при зведенні будівель і споруд, переважно підземної їх частини. Відома щитова опалубка, що містить вертикальні щити, кожний із яких виконано у вигляді палуби, закріпленої на вертикальних і з'єднаних з ними горизонтальних балках, а також підкоси і з'єднувальні вузли (Патент Франції № 2211959, М. кл E04G 11/00, бюл. №29, 1974 р.). Згадана щитова опалубка може застосовуватися лише при спорудженні стін постійного перерізу. Тобто, розглянута щитова опалубка практично непридатна для спорудження вертикальних конструкцій змінного перерізу. Більш близьким за технічною суттю та технічним результатом, що досягається, є "Щитова опалубка для бетонування стін" (Опис винаходу до авторського свідоцтва СРСР №1599507, 5 МПК E04G 11/06, 15.10.90 р., бюл. № 38). Її й вибрано як найближчий аналог. Ця щитова опалубка для бетонування вертикальних конструкцій включає щити, похилі підкоси з фаркопфами, розпірки, що шарнірно з'єднані з підкосами, а також стяжки щитів. Дана опалубка оснащена закріпленими на щитах телескопічними штангами, з'єднаними з двійними телескопічними підкосами та телескопічними розпірками таким чином, що щит опалубки може змінювати своє положення за висотою з регулюванням рівня за допомогою домкратів. В цілому телескопічна штанга, двійний телескопічний підкіс та телескопічна розпірка являють собою автономну трикутну стійку-упор. Щит опалубки складається з палуби, обрамленої по периметру металевим швелером, і утворює з горизонтальними елементами каркас, на якому закріплені колони. Останні є базою для кріплення підмосток, трикутних стійок-упорів, та гвинтових стяжок. Щит споряджений з'єднувальними гвинтовими елементами, які скріплюються гніздами-упорами для пропуску гвинтових стяжок. Недоліком описаного прототипу є громіздкість і велика металоємність конструкції, досить ускладнений її монтаж та демонтаж. Окрім цього, використання даної опалубки практично неможливе при бетонуванні вертикальних конструкцій змінного перерізу одночасно на усю висоту. Задача корисної моделі - розробка нової конструкції розбірно-переставної опалубки для бетонування вертикальних конструкцій зі змінними за висотою перерізами із досягненням технічного результату - спрощення технології виконання опалубочних робіт та зменшення строків виконання усього комплексу залізобетонних робіт. Поставлена задача вирішується тим, що у "Щитовій опалубці для бетонування вертикальних конструкцій змінного перерізу", яка включає щити, похилі підкоси з фаркопфами, розпірки, які шарнірно з'єднані із верхньою частиною підкосів, а також стяжки щитів, розпірки виконано у вигляді двоплечих важелів. При цьому зовнішнє від щитів плече кожного такого важеля шарнірно з'єднано з підкосом, а протилежне - із щитом, а його проміжна опора розташована над щитом. Щоб таким чином пов'язати згадані елементи, треба щоб щити нижнього ярусу були розкріплені понизу гвинтовими стяжками щитів, поверх щитів нижнього ярусу були змонтовані розпірки у вигляді двоплечих важелів, які переважно виконані з металевого прямокутного замкнутого профілю. На внутрішньому плечі, за допомогою пальця-клина, зафіксовано низ щита опалубки наступного ярусу. А зовнішнє плече з'єднане з похилим підкосом, який шарнірно фіксується з розпіркою за допомогою клинового з'єднання. Опора плечей розпірки розташована на металевому каркасі опалубки. Нижній кінець похилого підкоса шарнірно зафіксовано за допомогою пальця-клина у внутрішньому плечі розпірки. Подальші яруси конструкції змонтовано аналогічно. Новим у технічному рішенні є те, що використання запропонованої конструкції опалубки передбачає тимчасове обпирання верхніх ярусів щитів опалубки на нижні яруси через двоплечі розпірки та похилі підкоси. Це дає змогу вести бетонування вертикальної конструкції змінного перерізу одночасно на усю висоту без зупинки на технологічні перерви, необхідні для набору міцності кожного ярусу змінного перерізу за висотою, що, в свою чергу, зменшує строки виконання усього комплексу залізобетонних робіт. Суть запропонованої корисної моделі пояснюється кресленнями, де: на Фіг. 1 показано переріз запропонованої конструкції опалубки у зібраному стані після бетонування; на Фіг. 2 - проміжний етап розопалублення готової залізобетонної конструкції; на Фіг. 3 - вузол А на Фіг. 1, де пояснюється обпирання двоплечої розпірки на каркас нижче розташованого щита опалубки; на Фіг. 4 - вид А - А на Фіг. 3 у тому ж стані; на Фіг. 5 - вид Б - Б на Фіг. 3; 1 UA 73610 U 5 10 15 20 25 30 35 40 45 50 55 на Фіг. 6 - вузол Б на Фіг. 1, де пояснюється фіксація низу щита опалубки у важелі, як одному із плечей двоплечої розпірки; на Фіг. 7 - конструкція похилого підкосу; на Фіг. 8 пояснюється конструкція двоплечої розпірки; на Фіг. 9 - вид В - В на Фіг. 8; Щитова опалубка містить вертикальні щити 1, які виконані переважно у вигляді палуби з багатошарової фанери на металевому каркасі, гвинтові стяжки 2 щитів 1 опалубки, двоплечі розпірки 3, похилі підкоси 4 з фаркопфами 5. Двоплеча розпірка 3 шарнірно спирається на верх каркасу щита 1 опалубки (Фіг. 3 - Фіг. 5). Фіксацію двоплечої розпірки 3 відносно каркасу щита 1 опалубки виконано за допомогою клина 6 з прямокутним отвором 7, у який забито клин 8. Клин 6 являє собою металеву полосу з головкою 9 та прямокутним отвором 7. У розпірці 3 та щиті 1 опалубки виконано прямокутні прорізі 10 для клина 6. У внутрішньому від щита 1 плечі розпірки 3 шарнірно зафіксовано щит 1 опалубки наступного ярусу. Це виконано у П-подібному металевому закінченні 11 з отворами 12 (Фіг. 6, 8, 9), за допомогою клина 13 з прямокутним отвором 7, у який забито клин 8. Кінці похилого підкосу 4 зафіксовано з розпірками 3 через круглі отвори 14 у П-подібному закінченні 15 за допомогою клинів-пальців 16 через отвори 17 у розпірках 3. Похилий підкіс 4 складається з двох трубних елементів 18, з'єднаних між собою за допомогою гайкових кільцевих головок 19, взаємодіючих з циліндричною різьбою фаркопфа 5 (Фіг. 7). Двоплеча розпірка 3 (Фіг. 8-9) складається з металевого прямокутного замкнутого профілю 20 та привареного до нього П-подібного закінчення 11. У вертикальному напрямку розпірка 3 має прямокутні прорізі 10 та прорізі 12 у П-подібному закінченні (Фіг. 8), а у горизонтальному - круглі отвори 17 (Фіг. 9). Щитову опалубку монтують наступним чином. Щити 1 встановлюють попарно, фіксуючи їх гвинтовими стяжками 2 (Фіг. 1). Потім монтують одночасно двоплечі розпірки 3 з похилими підкосами 4. Похилий підкіс 4 з'єднується з розпіркою 3 пальцем-клином 16. Розпірку фіксують на каркасі щитів 1 за допомогою клинів 6 та 8. Після цього попарно монтують щити 1 опалубки наступного ярусу з фіксацією у розпірці 3 за допомогою клинів 8 та 13. Потім за допомогою фаркопфів 5 на похилих підкосах 4 виводять щити 1 опалубки другого ярусу у проектне положення. Монтаж наступних ярусів виконується аналогічно. Протилежні щити останнього ярусу фіксуються між собою гвинтовими стяжками 2. Після набору потрібної міцності опалубку демонтують наступним чином. Спочатку знімають гвинтові стяжки 2 верхнього ярусу щитів 1 опалубки. Потім, після вибивання клинів 6 і 8 з розпірок 3 та каркасу щитів 1 опалубки, обертаючи фаркопф 5 на похилому підкосі 4, відривають щит 1 верхнього ярусу опалубки від тіла бетону. Після цього необхідно від'єднати похилий підкіс 4 (Фіг.2) від розпірок 3 та зняти його. Вибивши клини 8 та 13 з П-подібного закінчення 11 розпірки 3, демонтують щити 1 опалубки та розпірки 3 у межах ярусу. Демонтаж наступних ярусів, окрім нижнього, виконується аналогічно. Після демонтажу передостаннього ярусу необхідно від'єднати нижній похилий підкіс 4 від каркасу нижнього щита 1 опалубки та зняти гвинтові стяжки 2. Потім демонтують нижні щити 1 опалубки. Використання у корисній моделі запропонованих технічних рішень дозволяє створити економічну, надійну та зручну в експлуатації конструкцію щитової опалубки для бетонування вертикальних конструкцій змінного перерізу одночасно на усю висоту, що, в свою чергу, зменшує строки виконання усього комплексу залізобетонних робіт за рахунок відсутності технологічних перерв на набір міцності кожного змінного перерізу вертикальної конструкції. Із врахуванням вище наведеного можна стверджувати, що задача, яку поставлено в цій корисній моделі - розробка нової конструкції розбірно-переставної опалубки для бетонування вертикальних конструкцій зі змінними за висотою перерізами виконано із досягненням технічного результату - спрощення технології виконання опалубних робіт та зменшення строків виконання усього комплексу залізобетонних робіт. Джерела інформації: 1. Патент Франції № 2211959 М. кл E04G 11/00. Конструкція опалубки для стін павільйонів / Корре Джин - № а7245755; Заявл. 21.12.1972; Опубл. 19.07.1974, Бюл. №29. - 4 с., іл. 5 2. Опис винаходу до авторського свідоцтва СРСР № 1599507 МПК E04G 11/06. Щитова опалубка для бетонування стін / С.І. Андреев, Б.І. Айзік, А.В. Ночний, А.І. Ракін / Інститут з проектування промислових та транспортних об'єктів міського господарства м. Москви - № а4424506/23-33; Заявл. 12.05.88; Опубл. 15.10.90 р., бюл. № 38. - 6 с., іл. 2 UA 73610 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Щитова опалубка для бетонування вертикальних конструкцій змінного перерізу, що містить щити, похилі підкоси з фаркопфами, розпірки, що шарнірно з'єднані з підкосами, а також стяжки щитів, яка відрізняється тим, що розпірки виконано у вигляді двоплечих важелів, зовнішнє від щитів плече кожного із яких з'єднано з підкосом, протилежне - із щитом, а його проміжна опора розташована над щитом. 3 UA 73610 U 4 UA 73610 U 5 UA 73610 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
