Урна для сміття

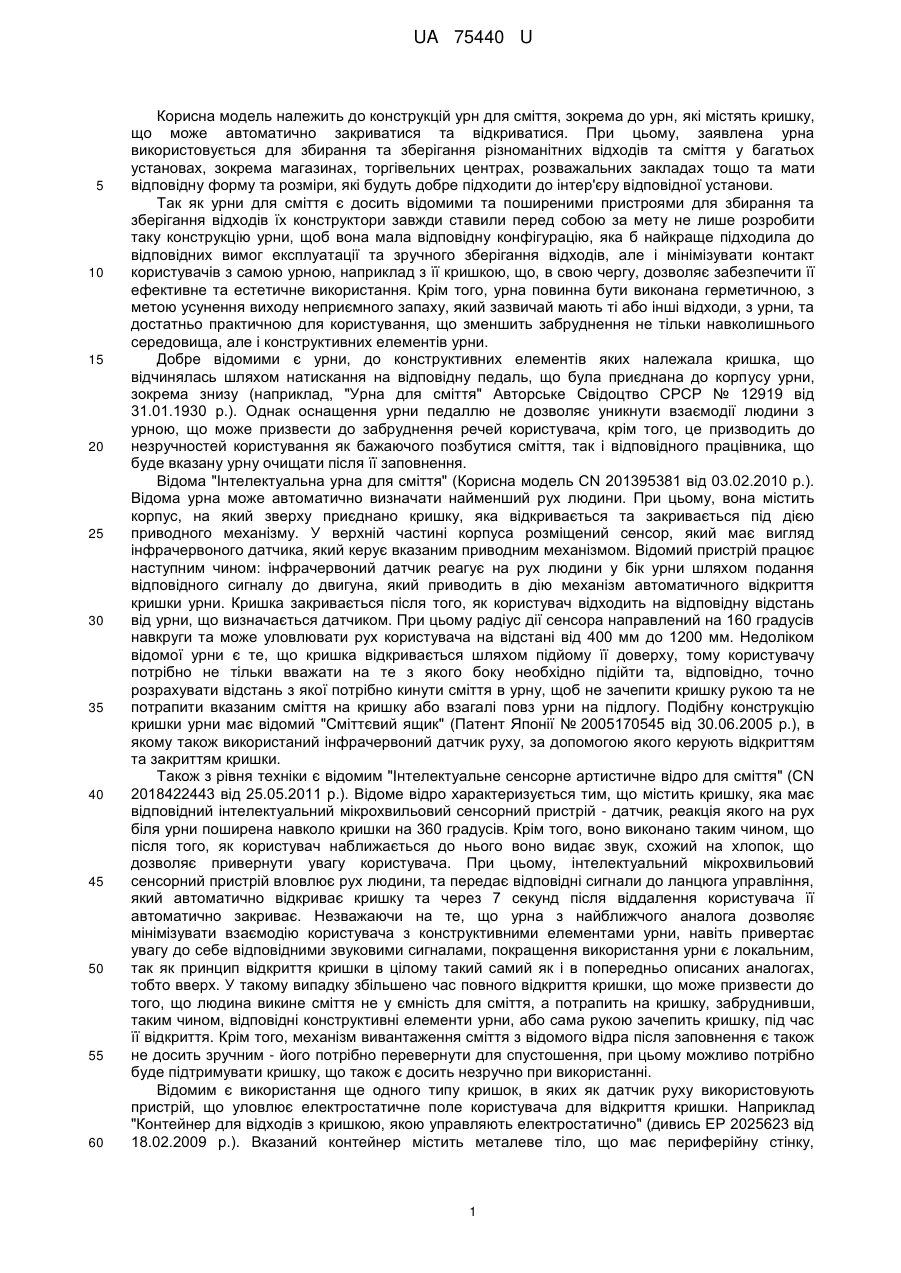

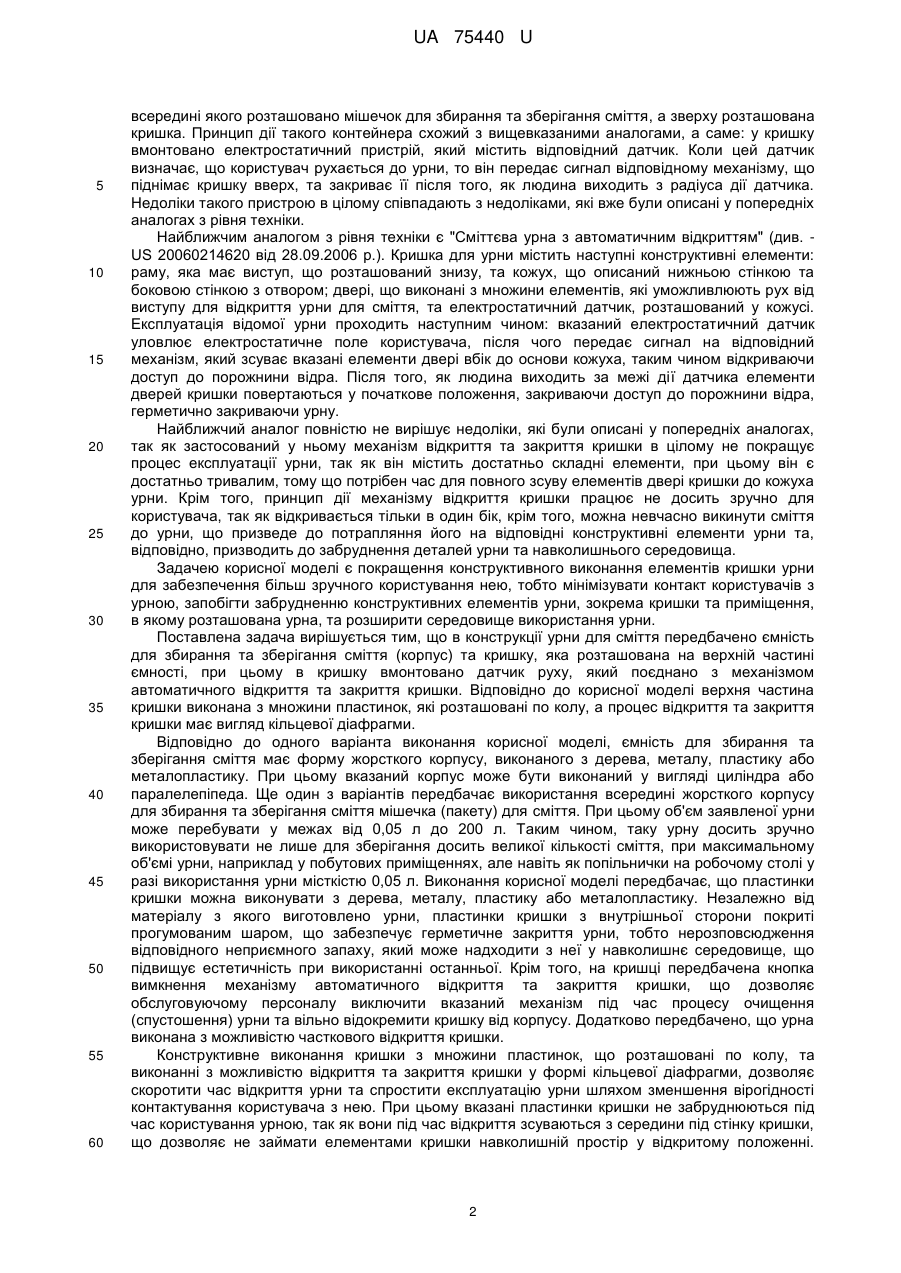

Реферат: UA 75440 U UA 75440 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкцій урн для сміття, зокрема до урн, які містять кришку, що може автоматично закриватися та відкриватися. При цьому, заявлена урна використовується для збирання та зберігання різноманітних відходів та сміття у багатьох установах, зокрема магазинах, торгівельних центрах, розважальних закладах тощо та мати відповідну форму та розміри, які будуть добре підходити до інтер'єру відповідної установи. Так як урни для сміття є досить відомими та поширеними пристроями для збирання та зберігання відходів їх конструктори завжди ставили перед собою за мету не лише розробити таку конструкцію урни, щоб вона мала відповідну конфігурацію, яка б найкраще підходила до відповідних вимог експлуатації та зручного зберігання відходів, але і мінімізувати контакт користувачів з самою урною, наприклад з її кришкою, що, в свою чергу, дозволяє забезпечити її ефективне та естетичне використання. Крім того, урна повинна бути виконана герметичною, з метою усунення виходу неприємного запаху, який зазвичай мають ті або інші відходи, з урни, та достатньо практичною для користування, що зменшить забруднення не тільки навколишнього середовища, але і конструктивних елементів урни. Добре відомими є урни, до конструктивних елементів яких належала кришка, що відчинялась шляхом натискання на відповідну педаль, що була приєднана до корпусу урни, зокрема знизу (наприклад, "Урна для сміття" Авторське Свідоцтво СРСР № 12919 від 31.01.1930 p.). Однак оснащення урни педаллю не дозволяє уникнути взаємодії людини з урною, що може призвести до забруднення речей користувача, крім того, це призводить до незручностей користування як бажаючого позбутися сміття, так і відповідного працівника, що буде вказану урну очищати після її заповнення. Відома "Інтелектуальна урна для сміття" (Корисна модель CN 201395381 від 03.02.2010 p.). Відома урна може автоматично визначати найменший рух людини. При цьому, вона містить корпус, на який зверху приєднано кришку, яка відкривається та закривається під дією приводного механізму. У верхній частині корпуса розміщений сенсор, який має вигляд інфрачервоного датчика, який керує вказаним приводним механізмом. Відомий пристрій працює наступним чином: інфрачервоний датчик реагує на рух людини у бік урни шляхом подання відповідного сигналу до двигуна, який приводить в дію механізм автоматичного відкриття кришки урни. Кришка закривається після того, як користувач відходить на відповідну відстань від урни, що визначається датчиком. При цьому радіус дії сенсора направлений на 160 градусів навкруги та може уловлювати рух користувача на відстані від 400 мм до 1200 мм. Недоліком відомої урни є те, що кришка відкривається шляхом підйому її доверху, тому користувачу потрібно не тільки вважати на те з якого боку необхідно підійти та, відповідно, точно розрахувати відстань з якої потрібно кинути сміття в урну, щоб не зачепити кришку рукою та не потрапити вказаним сміття на кришку або взагалі повз урни на підлогу. Подібну конструкцію кришки урни має відомий "Сміттєвий ящик" (Патент Японії № 2005170545 від 30.06.2005 р.), в якому також використаний інфрачервоний датчик руху, за допомогою якого керують відкриттям та закриттям кришки. Також з рівня техніки є відомим "Інтелектуальне сенсорне артистичне відро для сміття" (CN 2018422443 від 25.05.2011 p.). Відоме відро характеризується тим, що містить кришку, яка має відповідний інтелектуальний мікрохвильовий сенсорний пристрій - датчик, реакція якого на рух біля урни поширена навколо кришки на 360 градусів. Крім того, воно виконано таким чином, що після того, як користувач наближається до нього воно видає звук, схожий на хлопок, що дозволяє привернути увагу користувача. При цьому, інтелектуальний мікрохвильовий сенсорний пристрій вловлює рух людини, та передає відповідні сигнали до ланцюга управління, який автоматично відкриває кришку та через 7 секунд після віддалення користувача її автоматично закриває. Незважаючи на те, що урна з найближчого аналога дозволяє мінімізувати взаємодію користувача з конструктивними елементами урни, навіть привертає увагу до себе відповідними звуковими сигналами, покращення використання урни є локальним, так як принцип відкриття кришки в цілому такий самий як і в попередньо описаних аналогах, тобто вверх. У такому випадку збільшено час повного відкриття кришки, що може призвести до того, що людина викине сміття не у ємність для сміття, а потрапить на кришку, забруднивши, таким чином, відповідні конструктивні елементи урни, або сама рукою зачепить кришку, під час її відкриття. Крім того, механізм вивантаження сміття з відомого відра після заповнення є також не досить зручним - його потрібно перевернути для спустошення, при цьому можливо потрібно буде підтримувати кришку, що також є досить незручно при використанні. Відомим є використання ще одного типу кришок, в яких як датчик руху використовують пристрій, що уловлює електростатичне поле користувача для відкриття кришки. Наприклад "Контейнер для відходів з кришкою, якою управляють електростатично" (дивись ЕР 2025623 від 18.02.2009 p.). Вказаний контейнер містить металеве тіло, що має периферійну стінку, 1 UA 75440 U 5 10 15 20 25 30 35 40 45 50 55 60 всередині якого розташовано мішечок для збирання та зберігання сміття, а зверху розташована кришка. Принцип дії такого контейнера схожий з вищевказаними аналогами, а саме: у кришку вмонтовано електростатичний пристрій, який містить відповідний датчик. Коли цей датчик визначає, що користувач рухається до урни, то він передає сигнал відповідному механізму, що піднімає кришку вверх, та закриває її після того, як людина виходить з радіуса дії датчика. Недоліки такого пристрою в цілому співпадають з недоліками, які вже були описані у попередніх аналогах з рівня техніки. Найближчим аналогом з рівня техніки є "Сміттєва урна з автоматичним відкриттям" (див. US 20060214620 від 28.09.2006 p.). Кришка для урни містить наступні конструктивні елементи: раму, яка має виступ, що розташований знизу, та кожух, що описаний нижньою стінкою та боковою стінкою з отвором; двері, що виконані з множини елементів, які уможливлюють рух від виступу для відкриття урни для сміття, та електростатичний датчик, розташований у кожусі. Експлуатація відомої урни проходить наступним чином: вказаний електростатичний датчик уловлює електростатичне поле користувача, після чого передає сигнал на відповідний механізм, який зсуває вказані елементи двері вбік до основи кожуха, таким чином відкриваючи доступ до порожнини відра. Після того, як людина виходить за межі дії датчика елементи дверей кришки повертаються у початкове положення, закриваючи доступ до порожнини відра, герметично закриваючи урну. Найближчий аналог повністю не вирішує недоліки, які були описані у попередніх аналогах, так як застосований у ньому механізм відкриття та закриття кришки в цілому не покращує процес експлуатації урни, так як він містить достатньо складні елементи, при цьому він є достатньо тривалим, тому що потрібен час для повного зсуву елементів двері кришки до кожуха урни. Крім того, принцип дії механізму відкриття кришки працює не досить зручно для користувача, так як відкривається тільки в один бік, крім того, можна невчасно викинути сміття до урни, що призведе до потрапляння його на відповідні конструктивні елементи урни та, відповідно, призводить до забруднення деталей урни та навколишнього середовища. Задачею корисної моделі є покращення конструктивного виконання елементів кришки урни для забезпечення більш зручного користування нею, тобто мінімізувати контакт користувачів з урною, запобігти забрудненню конструктивних елементів урни, зокрема кришки та приміщення, в якому розташована урна, та розширити середовище використання урни. Поставлена задача вирішується тим, що в конструкції урни для сміття передбачено ємність для збирання та зберігання сміття (корпус) та кришку, яка розташована на верхній частині ємності, при цьому в кришку вмонтовано датчик руху, який поєднано з механізмом автоматичного відкриття та закриття кришки. Відповідно до корисної моделі верхня частина кришки виконана з множини пластинок, які розташовані по колу, а процес відкриття та закриття кришки має вигляд кільцевої діафрагми. Відповідно до одного варіанта виконання корисної моделі, ємність для збирання та зберігання сміття має форму жорсткого корпусу, виконаного з дерева, металу, пластику або металопластику. При цьому вказаний корпус може бути виконаний у вигляді циліндра або паралелепіпеда. Ще один з варіантів передбачає використання всередині жорсткого корпусу для збирання та зберігання сміття мішечка (пакету) для сміття. При цьому об'єм заявленої урни може перебувати у межах від 0,05 л до 200 л. Таким чином, таку урну досить зручно використовувати не лише для зберігання досить великої кількості сміття, при максимальному об'ємі урни, наприклад у побутових приміщеннях, але навіть як попільнички на робочому столі у разі використання урни місткістю 0,05 л. Виконання корисної моделі передбачає, що пластинки кришки можна виконувати з дерева, металу, пластику або металопластику. Незалежно від матеріалу з якого виготовлено урни, пластинки кришки з внутрішньої сторони покриті прогумованим шаром, що забезпечує герметичне закриття урни, тобто нерозповсюдження відповідного неприємного запаху, який може надходити з неї у навколишнє середовище, що підвищує естетичність при використанні останньої. Крім того, на кришці передбачена кнопка вимкнення механізму автоматичного відкриття та закриття кришки, що дозволяє обслуговуючому персоналу виключити вказаний механізм під час процесу очищення (спустошення) урни та вільно відокремити кришку від корпусу. Додатково передбачено, що урна виконана з можливістю часткового відкриття кришки. Конструктивне виконання кришки з множини пластинок, що розташовані по колу, та виконанні з можливістю відкриття та закриття кришки у формі кільцевої діафрагми, дозволяє скоротити час відкриття урни та спростити експлуатацію урни шляхом зменшення вірогідності контактування користувача з нею. При цьому вказані пластинки кришки не забруднюються під час користування урною, так як вони під час відкриття зсуваються з середини під стінку кришки, що дозволяє не займати елементами кришки навколишній простір у відкритому положенні. 2 UA 75440 U 5 10 15 20 25 30 35 40 45 50 55 60 Тобто заявлена урна має такі конструктивні елементи, застосування яких дійсно покращує процес її експлуатації. Далі корисна модель пояснюється з посиланням на відповідні фігури, однак не обмежується ними та може мати будь-яке альтернативне виконання, яке не виходить за межи заявленої формули. Фіг. 1 - зображує аксонометричну, а саме ізометричну проекцію заявленої урни з відповідними конструктивними елементами її, при цьому кришка знаходиться у закритому положенні. Фіг. 2 - зображує аксонометричну (ізометричну) проекцію заявленої урни - кришка знаходиться у напіввідкритому положенні. Фіг. 3 - зображує аксонометричну (ізометричну) проекцію заявленої урни, при цьому кришка знаходиться у відкритому положенні. Фіг. 4 - зображує урну у розрізі, при виконанні аксонометричної (ізометричної) проекції. Фіг. 5 - зображує боковий вид урни. Фіг. 6 - зображує фронтальний розріз урни. Фіг. 7 - зображує вид зверху кришки урни у закритому положенні. Фіг. 8 - зображає аксонометричну (ізометричну) проекцію конструктивних елементів урни, розташованих окремо. На Фіг. 1, 2, 3, 4 та 8 позначення відповідних конструктивних елементів урни співпадають, що дає більш детально зрозуміти суть заявленої корисної моделі. Заявлена урна має наступні конструктивні елементи: ємність для збирання та зберігання сміття (5) у вигляді жорсткого корпусу, виконаного з дерева, металу, пластику або металопластику (див. наприклад Фіг. 1). На фігурах вказаний корпус (5) ємності, виконаний у вигляді циліндра, однак він також може мати іншу форму виконання, наприклад паралелепіпеда або призми. Усередині корпусу передбачений мішечок для сміття (4), який приєднується до верхньої частини корпусу таким чином, що спорожнення урни проходить досить швидко та зручно - відокремив засмічений мішечок (4), витягнув з корпусу (5), розмістив новий і урна готова до подальшої експлуатації. Закривається ємність за допомогою кришки (3), яка розташована на верхній частині ємності (5). Зокрема, кришка (3) виконана з пластинок (2), що утворюють коло. При виконані корпусу у вигляді паралелепіпеда, основа кришки може мати Пподібний вигляд, з відповідним розташуванням пластинок (2) по колу в середині кришки (3). Пластинки кришки (2) можна виготовляти з дерева, металу, пластика або металопластику, що дозволяє вибирати той чи інший дизайн урни в залежності від її застосування та середовища використання. Для закриття та відкриття кришки на ній передбачено розташування датчика руху (1), який реагує на відповідний рух користувача у бік урни та забезпечує роботу механізму автоматичного відкриття та закриття кришки, при цьому пластинки кришки (3) зсуваються таким чином, що процес відкриття має вигляд кільцевої діафрагми, як добре видно на фіг. 2. При цьому пластинки розташовуються під стінкою кришки з середини. Крім того, при необхідності, вказана кришка може відкриватися частково, якщо сміття є негабаритним по розмірах. Додатково на кришці (3) може бути розташована кнопка (6), яка вимикає механізм автоматичного відкриття та закриття кришки. Для герметичного закривання урни на пластинках кришки з внутрішнього боку передбачений захисний шар, причому цей шар, крім того, не дозволяє неприємному запаху виходити з урни. Як захисний шар можна використовувати, наприклад, прогумований шар. Принцип дії заявленого пристрою наступний: урну відповідного об'єму та необхідних розмірів розташовують у місці використання, наприклад вестибюлі навчального закладу, банку тощо (наприклад з об'ємом 15 л). Кришка (3) урни закриває ємність для збирання та зберігання сміття (5) герметично, в тому числі і за рахунок передбачених прогумованих шарів (Фіг. 1). Під час користування урною людина направляється до урни для викидання сміття або відходів. Датчик руху (1), що вмонтовано в кришку (3), відповідно реагує на рух користувача та передає сигнал на механізм автоматичного відкриття та закриття кришки. За рахунок вказаного механізму пластинки (2) кришки зсуваються всередину під стінку кришки (Фіг. 2), причому процес відкриття нагадує кільцеву діафрагму (наприклад як у фотоапараті), відкриваючи таким чином доступ до внутрішньої порожнини ємності (5) урни та, при цьому розміщуються біля стінки (Фіг. 3). Після того як користувач викинув відповідне сміття в урну та відійшов від неї, тобто покинув радіус дії датчику руху, через декілька секунд датчик (1) передає сигнал механізму і він закриває кришку (3). При цьому користувач взагалі не контактує з урною, тобто не забруднюється. Для підвищення часу викидання можна використовувати урну, що буде мати лише часткове відкриття кришки (1). Крім того, коли ємність (5) для урни заповнюється сміттям, її досить легко можна спорожнити шляхом від'єднання від кришки мішечка (4), якщо вказаний 3 UA 75440 U 5 10 15 мішечок (пакет) для сміття передбачено. Крім того, спочатку можна виключити механізм автоматичного відкриття та закриття кришки за допомогою спеціальної кнопки (6), а потім вже спорожнити урну, наприклад, шляхом від'єднання передбаченого пакета від корпусу або спорожнити ємність (5), наприклад, шляхом відокремлення кришки та перевертання урни, якщо вказаний пакет не передбачено. Заявлена урна має досить широке застосування за рахунок своїх конструктивних особливостей, так як має достатньо ефективний механізм відкриття кришки, що сприяє зручному її використанню у побуті, а саме: користувач не торкається конструктивних елементів кришки урни, тобто не забруднює себе, при цьому самі елементи кришки також не забруднюються, крім того, урна досить ефективно знешкоджує викид з неї неприємних запахів у навколишнє середовище за рахунок своєї герметичності. При цьому вона може виконуватися з використанням достатньо широкої гамми матеріалів (дерева, металів, пластиків та інших матеріалів), мати навіть досить скромний розмір, що дозволяє використовувати її, наприклад, як попільничку на домашньому або офісному столі. Крім того, конфігурація урни та матеріал, з якого можна виготовити кришку, дозволить їй бути достатньо ефектним елементом інтер'єру будь-якої споруди де вона буде використовуватися. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 1. Урна для сміття, яка містить ємність для збирання та зберігання сміття та кришку, яка розташована на верхній частині ємності, при цьому в кришку вмонтовано датчик руху, який поєднано з механізмом автоматичного відкриття та закриття кришки, яка відрізняється тим, що верхня частина кришки виконана з множини пластинок, які розташовані по колу, при цьому процес відкриття та закриття кришки має вигляд кільцевої діафрагми. 2. Урна за п. 1, яка відрізняється тим, що ємність для збирання та зберігання сміття має форму жорсткого корпусу виконаного з дерева, металу, пластику або металопластику. 3. Урна за п. 2, яка відрізняється тим, що зазначений жорсткий корпус виконаний у формі циліндра, паралелепіпеда або призми. 4. Урна за будь-яким з пп. 1-3, яка відрізняється тим, що всередині ємності для збирання та зберігання сміття додатково передбачений мішечок для сміття. 5. Урна за будь-яким з пп. 1-4, яка відрізняється тим, що її об'єм знаходиться в межах від 0,05 до 200 л. 6. Урна за будь-яким з пп. 1-5, яка відрізняється тим, що пластинки кришки виконані з дерева, металу, пластику або металопластику. 7. Урна за будь-яким з пп. 1-6, яка відрізняється тим, що зазначені пластинки кришки з внутрішньої сторони покриті захисним шаром. 8. Урна за будь-яким з пп. 1-7, яка відрізняється тим, що на кришці передбачена кнопка вимкнення механізму автоматичного відкриття та закриття кришки. 9. Урна за будь-яким з пп. 1-8, яка відрізняється тим, що урна виконана з можливістю часткового відкривання кришки. 4 UA 75440 U 5 UA 75440 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
