Кожух для телефонної розподільчої стійки

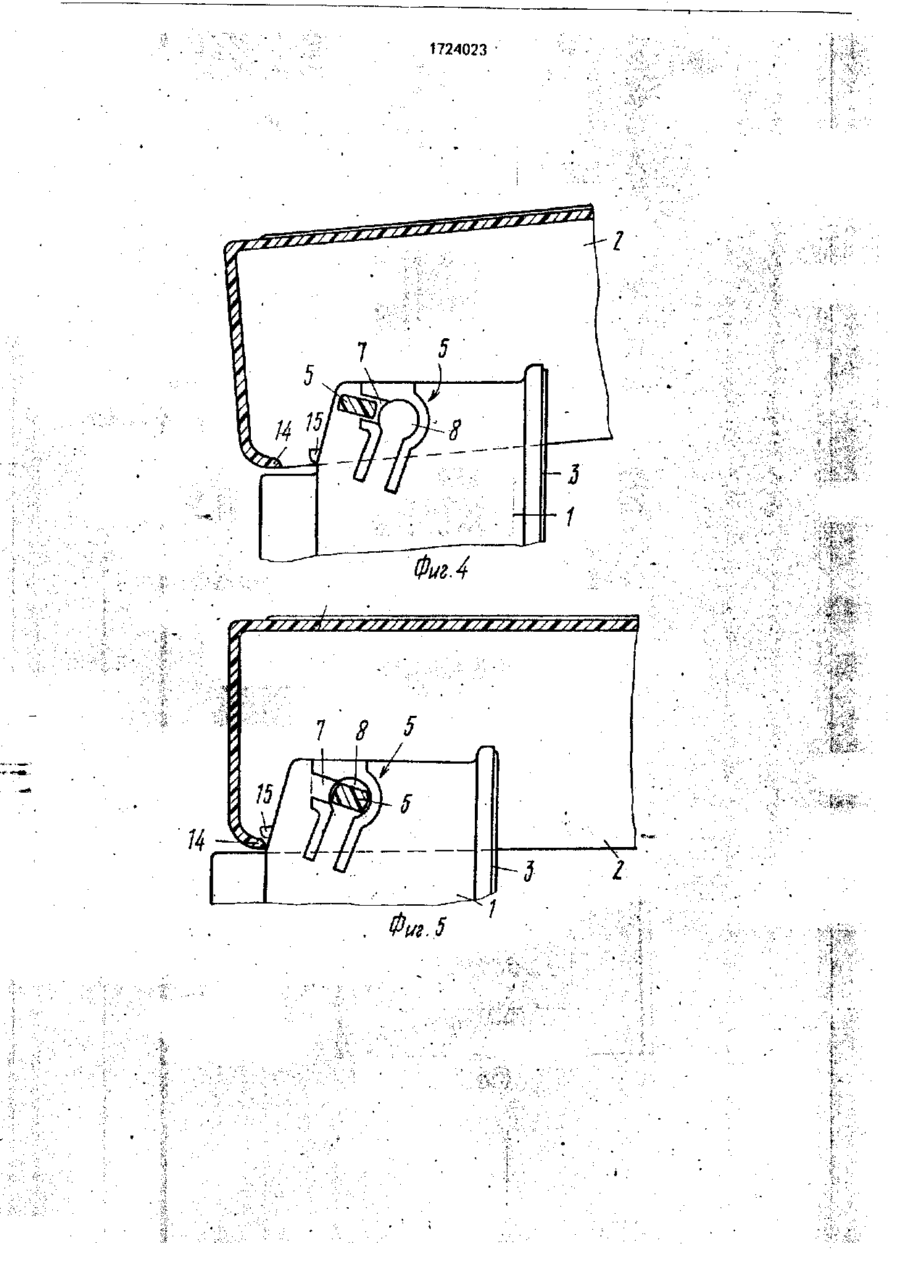

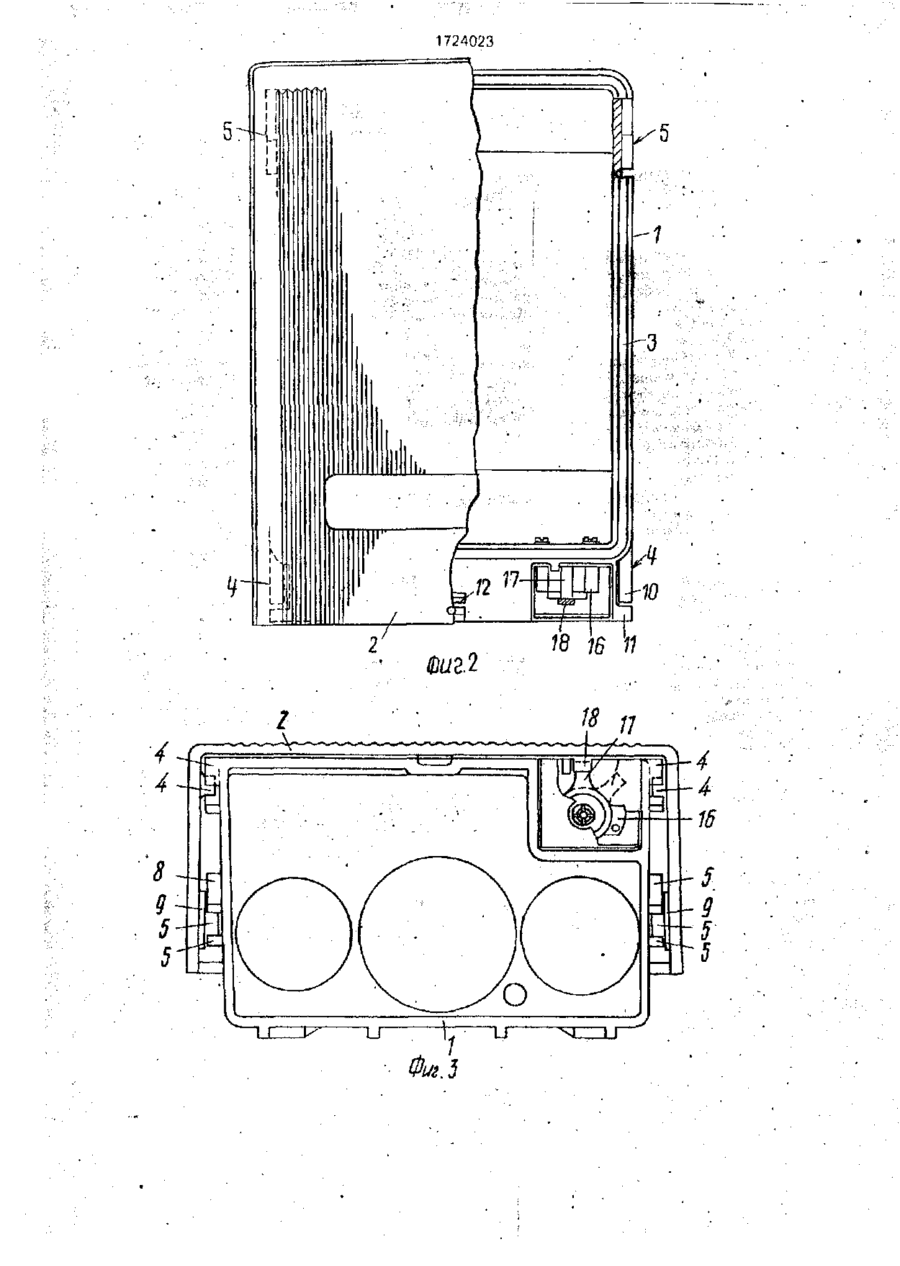

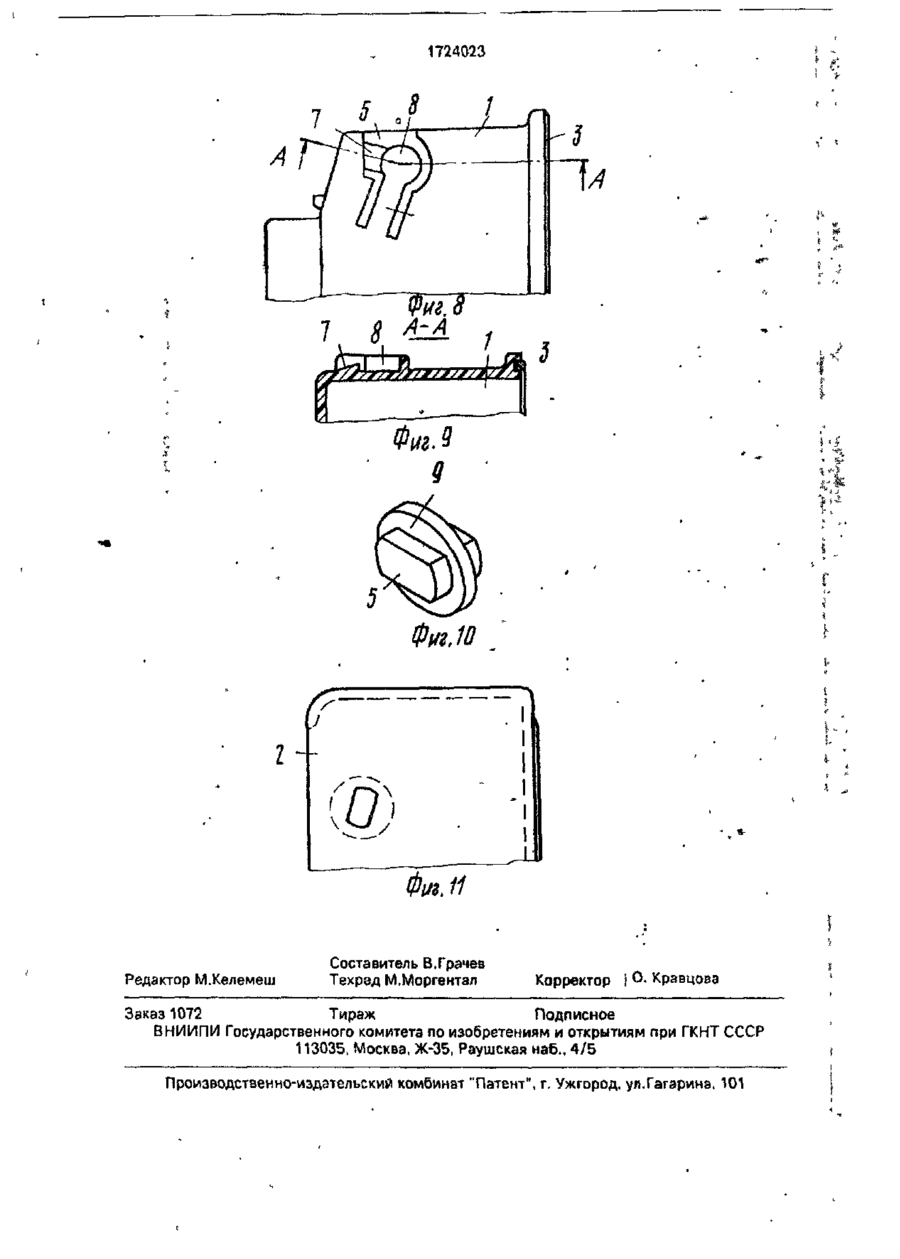

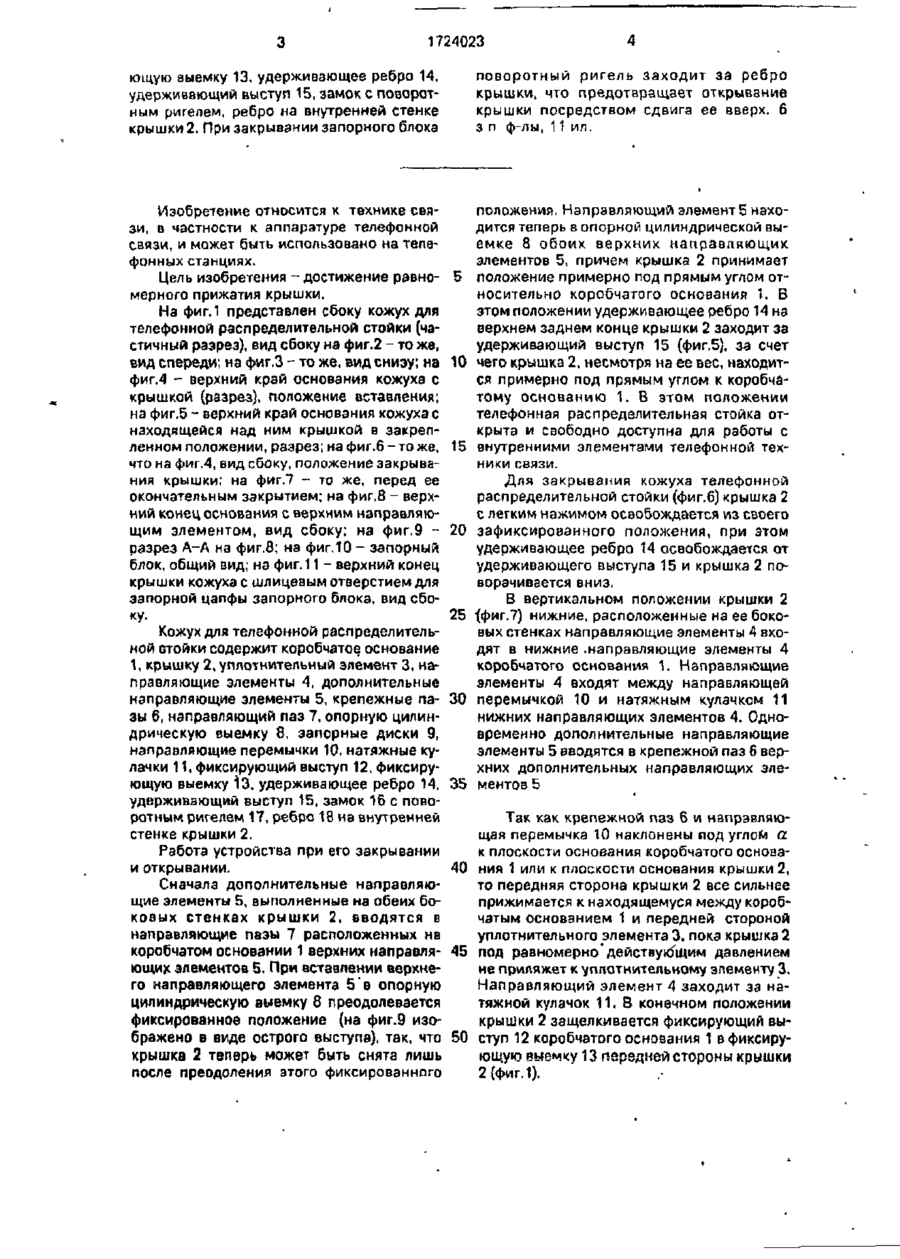

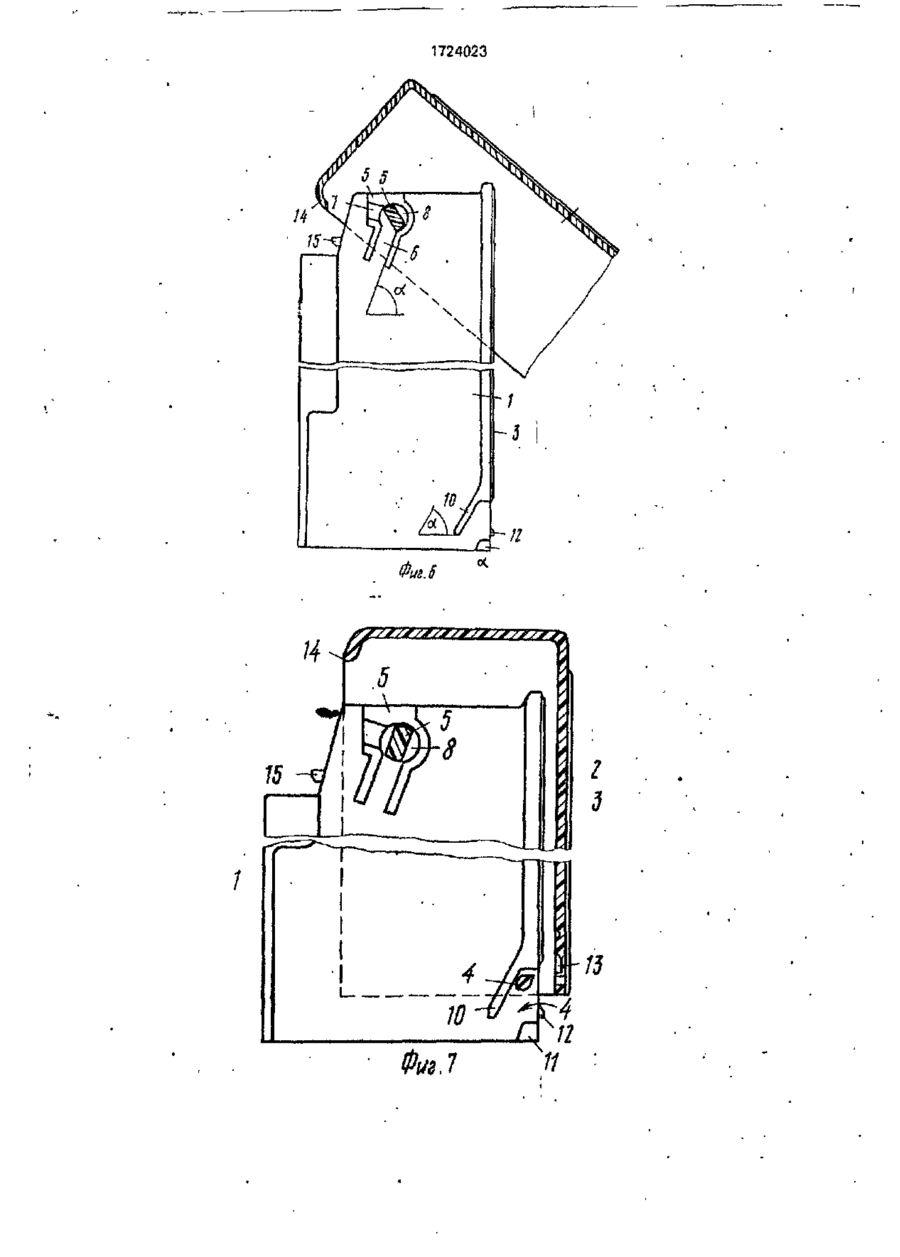

Изобретение относится к технике связи Цель -достижение равномерного прижатия крышки. Кожух содержит коробчатое основание 1, крышку 2, уплотнительный эл-т 3, направляющие эл-ты 4, дополнительные направляющие эл-ты 5, крепежные пазы 6, направляющий паз 7, опорную цилиндрическую выемку 8, запорные диски, направляющие перемычки 10. натяжные кулачки 11, фиксирующий выступ 12, фиксиру to о со со 1724023 ющую выемку 13, удерживающее ребро 14, удерживающий выступ 15, замок с поворотным ригелем, ребро на внутренней стенке крышки 2. При закрывании запорного блока поворотный ригель заходит за ребро крышки, что предотвращает открывание крышки посредством сдвига ее вверх. 6 з п ф-лы, 11 ил. Изобретение относится к технике связи, в частности к аппаратуре телефонной связи, и может быть использовано на телефонных станциях. Цель изобретения - достижение равномерного прижатия крышки. На фиг.1 представлен сбоку кожух для телефонной распределительной стойки (частичный разрез), вид сбоку на фиг.2 - то же, вид спереди; на фиг.З - то же, вид снизу; на фиг.4 - верхний край основания кожуха с крышкой (разрез), положение вставления; на фиг.5 - верхний край основания кожуха с находящейся над ним крышкой в закрепленном положении, разрез; на фиг.6 - то же, что на фиг.4, вид сбоку, положение закрывания крышки; на фиг.7 - то же, перед ее окончательным закрытием; на фиг.8 - верхний конец основания с верхним направляющим элементом, вид сбоку; на фиг.9 разрез А-А на фиг.8; на фиг. 10 - запорный блок, общий вид; на фиг.11 - верхний конец крышки кожуха с шлицевым отверстием для запорной цапфы запорного блока, вид сбоку. положения. Направляющий элемент 5 находится теперь в опорной цилиндрической выемке 8 обоих верхних направляющих элементов 5, причем крышка 2 принимает положение примерно под прямым углом относительно коробчатого основания 1. В этом положении удерживающее ребро 14 на верхнем заднем конце крышки 2 заходит за удерживающий выступ 15 (фиг,5), за счет чего крышка 2, несмотря на ее вес, находится примерно под прямым углом к коробчатому основанию 1. В этом положении телефонная распределительная стойка открыта и свободно доступна для работы с внутренними элементами телефонной техники связи. Для закрывания кожуха телефонной распределительной стойки (фиг.б) крышка 2 с легким нажимом освобождается из своего зафиксированного положения, при этом удерживающее ребро 14 освобождается от удерживающего выступа 15 и крышка 2 поворачивается вниз, В вертикальном положении крышки 2 *(фиг.7) нижние, расположенные на ее боковых стенках направляющие элементы А входят в нижние .направляющие элементы 4 коробчатого основания 1. Направляющие элементы 4 входят между направляющей перемычкой 10 и натяжным кулачком 11 нижних направляющих элементов 4. Одновременно дополнительные направляющие элементы 5 вводятся в крепежной паз 6 верхних дополнительных направляющих элементов 5 Кожух для телефонной распределительной стойки содержит коробчатое основание 1, крышку 2, уплотнительный элемент 3, направляющие элементы 4, дополнительные направляющие элементы 5, крепежные пазы 6, направляющий паз 7, опорную цилиндрическую выемку 8, запорные диски 9, направляющие перемычки 10, натяжные кулачки 11, фиксирующий выступ 12, фиксирующую выемку ІЗ, удерживающее ребро 14, удерживающий выступ 15, замок 16 с поворотным ригелем 17, ребро 18 на внутренней стенке крышки 2. Работа устройства при его закрывании и открывании. Сначала дополнительные направляющие элементы 5, выполненные на обеих боковых стенках крышки 2, вводятся в направляющие пазы 7 расположенных на коробчатом основании 1 верхних направляющих элементов 5. При вставлении верхнего направляющего элемента 5'в опорную цилиндрическую выемку 8 преодолевается фиксированное положение (на фиг.9 изображено в виде острого выступа), так. что крышка 2 теперь может быть снята лишь после преодоления этого фиксированного 5 10 15 20 25 30 35 Так как крепежной паз 6 и направляющая перемычка 10 наклонены под углом а к плоскости основания коробчатого осноаа40 ния 1 или к плоскости основания крышки 2, то передняя сторона крышки 2 все сильнее прижимается к находящемуся между коробчатым основанием 1 и передней стороной уплотнительного элемента 3, пока крышка 2 45 под равномерно'действуюіцим давлением не приляжет к уппотнитепьному элементу 3. Направляющий элемент 4 заходит за натяжной кулачок 11. В конечном положении крышки 2 защелкивается фиксирующий вы50 ступ 12 коробчатого основания 1 в фиксирующую выемку 13 передней стороны крышки 2 (фиг.1). 1724023 Добавочно установленный и изображенный на фиг 2 и 3 запорный блок сложит для предотвращения открывания крышки 2 посторонними лицами Замок 16 с поворотным ригелем 17 привинчивается изнутри к нижней стенке коробчатого основания 1 (фиг.2). При закрывании запорного блока поворотный ригель 17 эзмка 16 заходит за выполненное на внутренней стороне крышки 2 ребро 18, так что предотвращается открывание крышки 2 путем сдвига ее вверх. Чтобы открыть кожух стойки после отпирания запорного блока, вводится отвертка в пространство, находящееся вблизи фиксирующего выступа 12 и фиксирующей выемки 13, чтобы вывести их из зацепления. Крышка 2 равномерно подается вверх на небольшое расстояние, пока дополнительные направляющие элементы 5 не коснутся поверхности опорной цилиндрической выемки 8, направляющие элементы 4 не упрутся в поверхности направляющих перемычек 10 За счет принудительного перемещения дополнительных направляющих элементов 5 в направляющих перемычках 10 крышка 2 при подаче ее вверх равномерно отойдет от уплотнительного элемента 3. Крышка 2 теперь может быть открыта откидыванием ее вверх, пока удерживающий выступ 15 не зайдет за удерживающее ребро 14 (фиг.5) и не за'фиксируется там Формула изобретения 1 Кожух для телефонной распределительной стойки, содержащий коробчатое основание и к р ы ш к у , между которыми расположен уплотнительный элемент, при атом в нижней части кожуха на боковых стенках коробчатого основания и внутренних стенках крышки расположены направляющие элементы, взаимодействующие при запирании кожуха, о т л и ч а ю щ и й с я тем, что, с целью достижения равномерного прижатия крышки, в верхней части кожуха на боковых сторонах коробчатого основания и на внутренних сторонах крышки введены дополнительные направляющие элементы, при этом направляющие и дополнительные направляющие элементы, расположенные на крышке, выполнены в виде цапф, а направляющие и дополнительные направляю щие элементы, расположенные на коробчатом основании, выполнены с крепежными пазами расположенными поДострымуглом а к низу коробчатого основания с накло5 ном к задней стенке, при этом цапфы дополнительных направляющих элементов, расположенных на крышке, выполнены в виде параллельных выступов, расположенных под острым углом а к низу крышки, а 10 дополнительные направляющие элементы на коробчатом основании содержат направляющий и крепежный пазы, между которыми расположена опорная цилиндрическая выемка, 15 2. Кожух по п.1, о т л и ч а ю щ и й с я тем, что цапфы дополнительных направляю' щих элементов, расположенных на крышке, выполнены на запорных дисках, 3 Кожух по п і , о т л и ч а ю щ и й с я 20 тем, что направляющий и крепежный пазы дополнительных направляющих элементов, расположенных на коробчатом основании, расположены под углом, близким к прямому, друг к другу. 25 4 Кожух по п.1, о т л и ч а ю щ и й с я тем, что направляющие элементы, расположенные на коробчатом основании, содержат направляющие перемычки и натяжные кулачки 30 5. Кожух по п.1, о т л и ч а ю щ и й с я тем, что коробчатое основание на передней стороне содержит фиксирующий выступ, а крышка содержит фиксирующую выемку, взаимодействующую в закрытом состоянии 35 с фиксирующим выступом. 6 Кожух по п 1 , о т л и ч а ю щ и й с я тем, что на внешней стороне задней стенки веоха коробчатого основания расположено удерживающее ребро, а на верхнем конце 40 крышки расположен удерживающий выступ, взаимодействующий с удерживающим ребром при поднятом и повернутом под прямым углом положении крышки. 7. Кожух по п . 1 , о т л и ч а ю щ и й с я 45 тем, что введен запорный блок, выполненный в виде замка с поворотным ригелем, взаимодействующим в запертом состоянии с ребром, расположенным на внутренней стенке крышки. 50 1724023 Фиг.2 18 16 11 1724023 . 0U9.5 1724023 Фиг. 8 \-ЇЗ 1724023 Фиг, 10 Ф) Фиг. 11 Редактор М.Келемеш Составитель В.Грачев Техред М.Моргентал Корректор і О. Краацова Заказ 1072 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина. 101
