Спосіб приєднання відкривального пристрою до пакувального матеріалу та упаковка, отримана цим способом

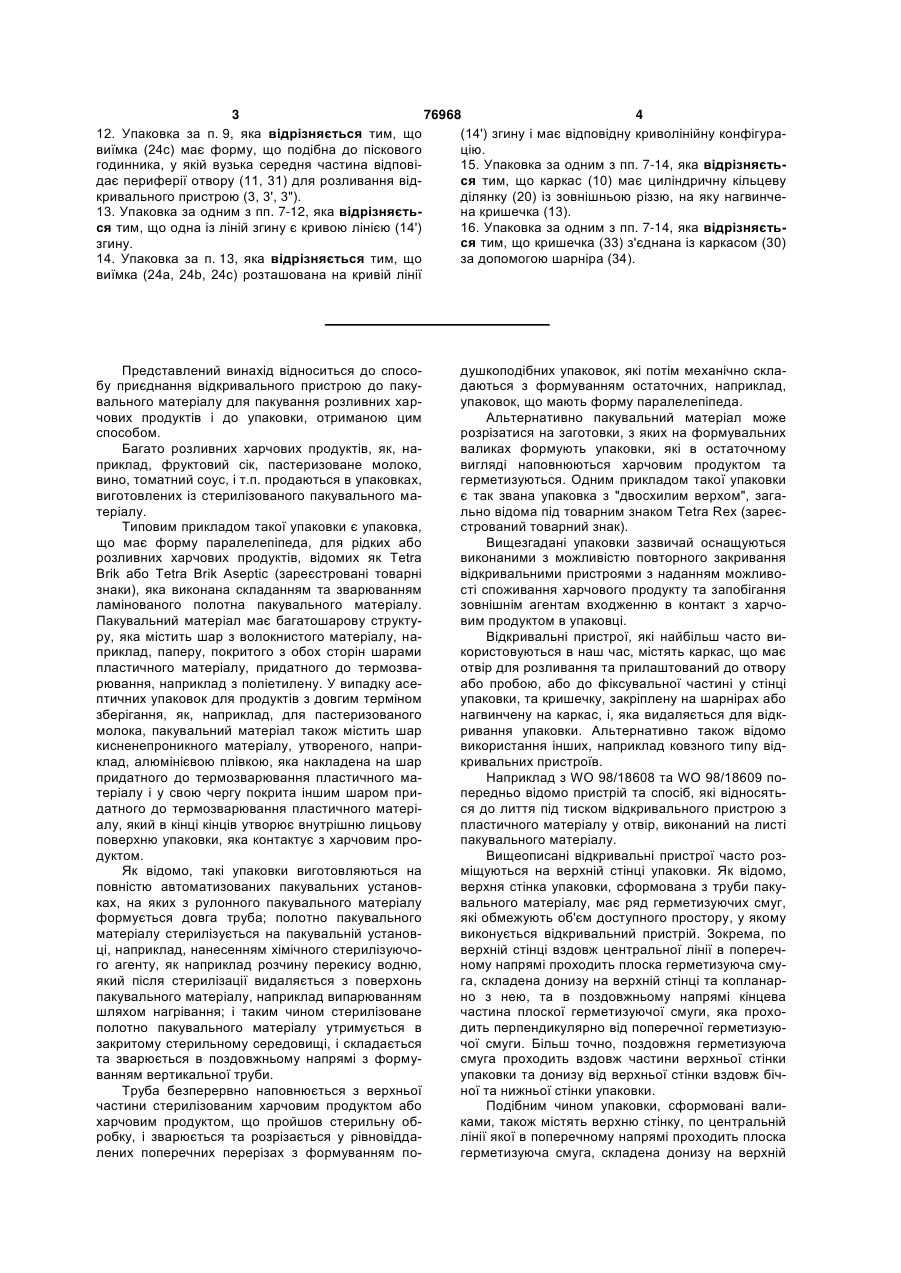

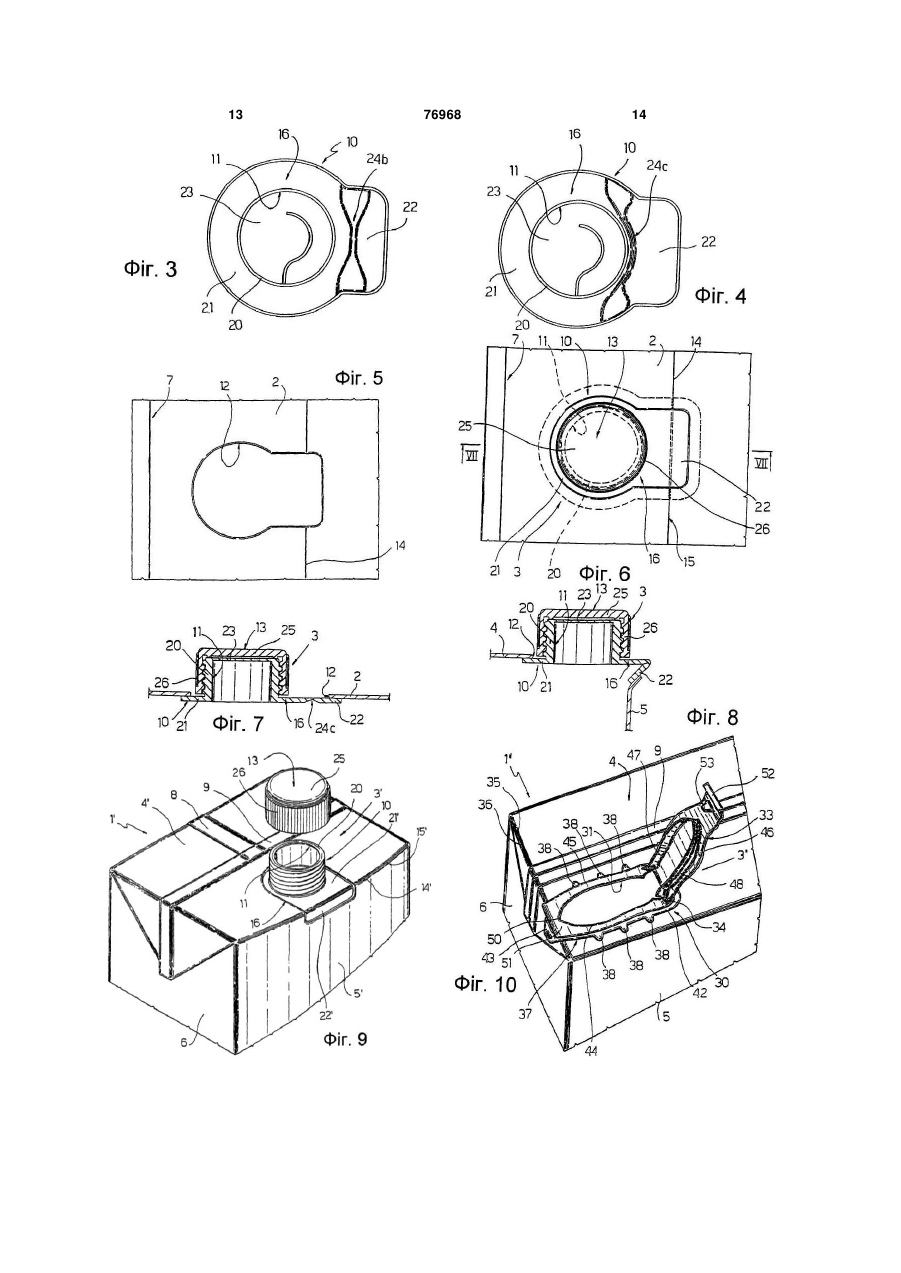

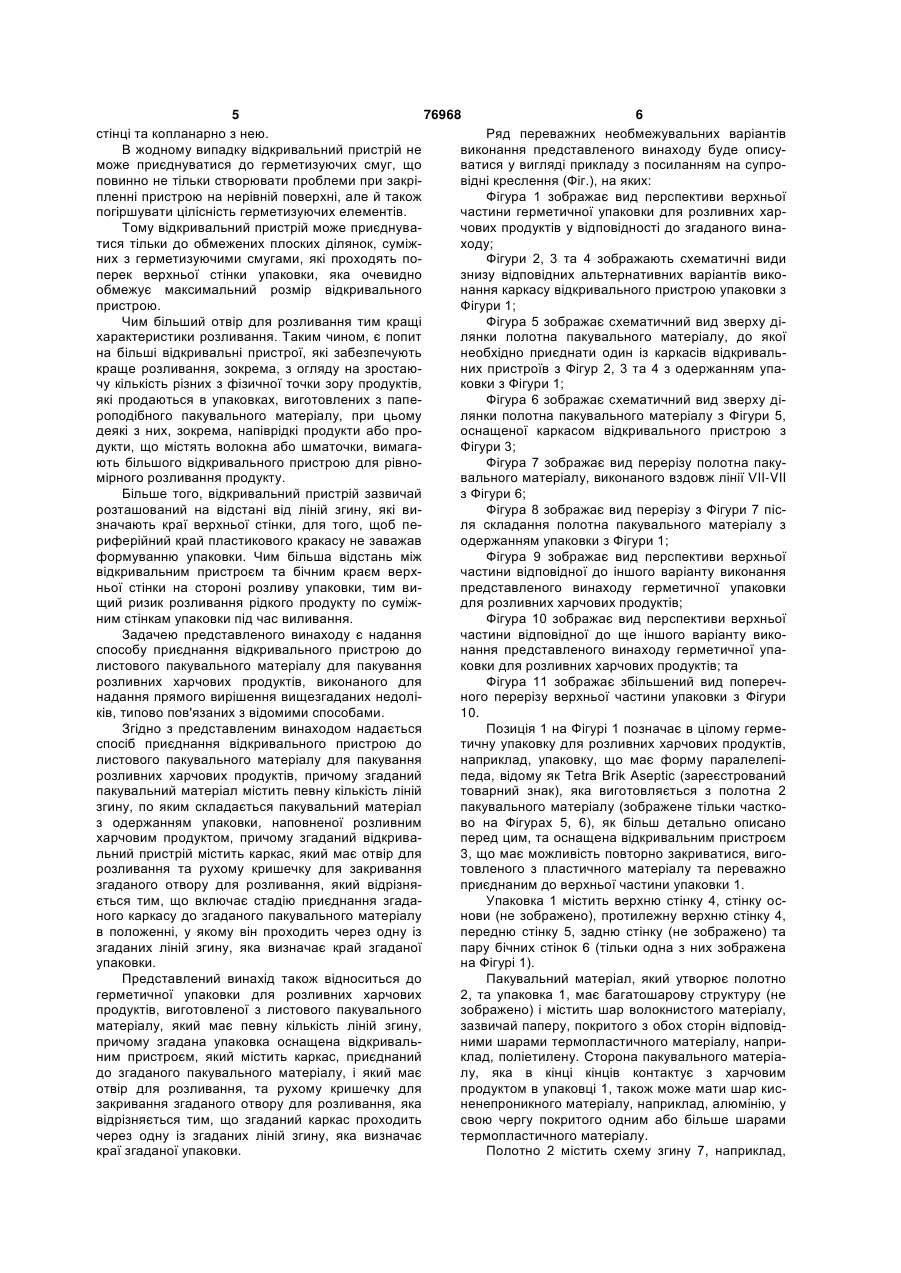

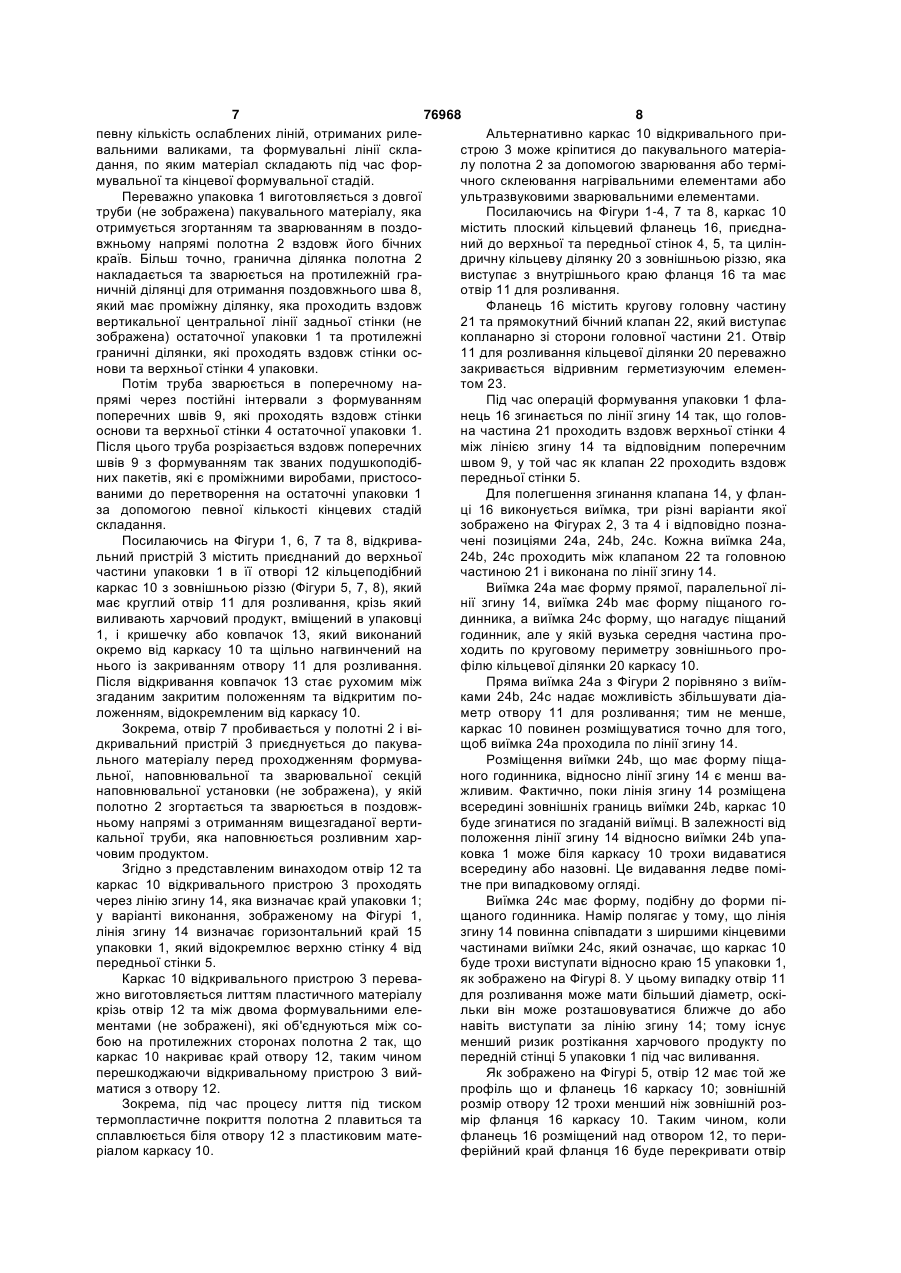

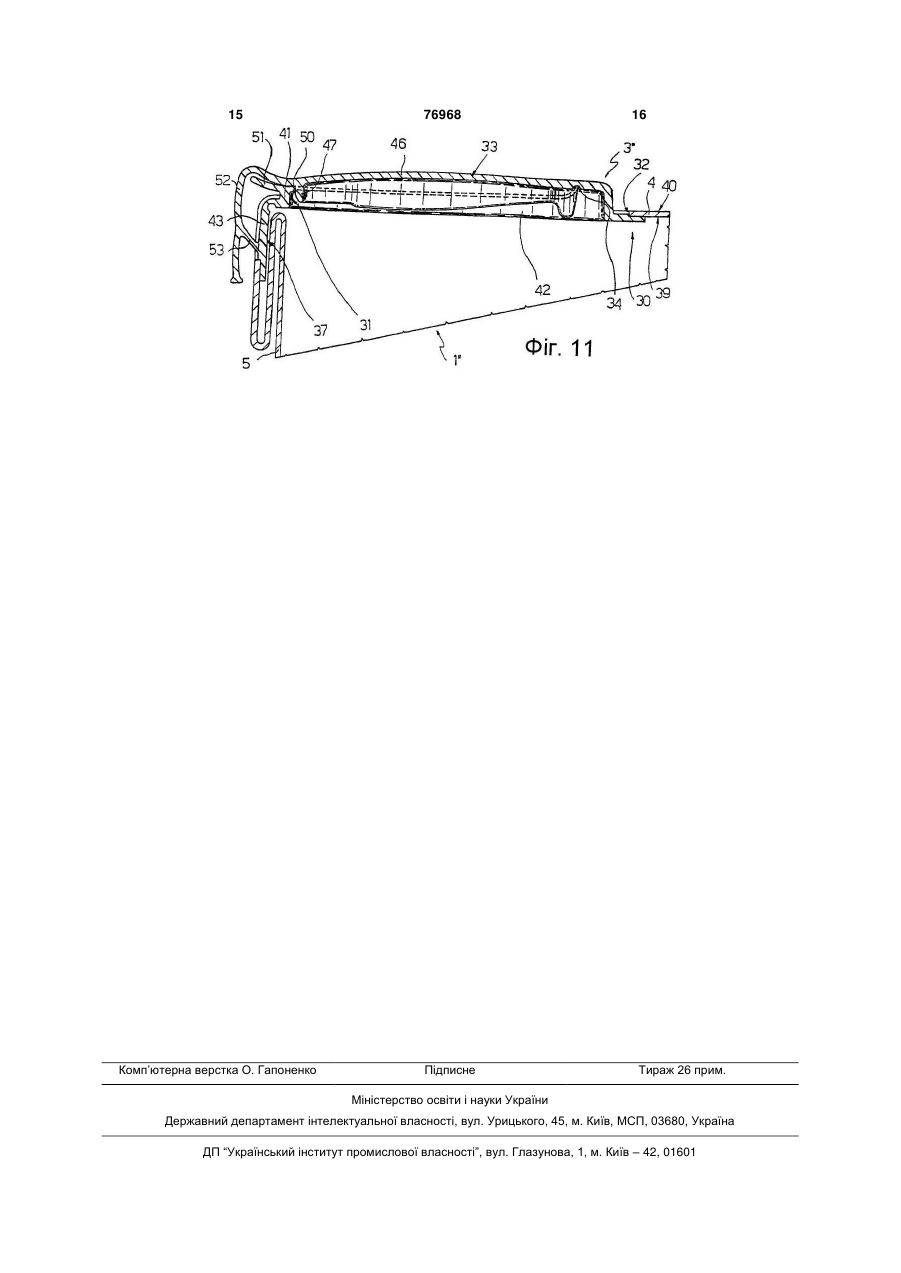

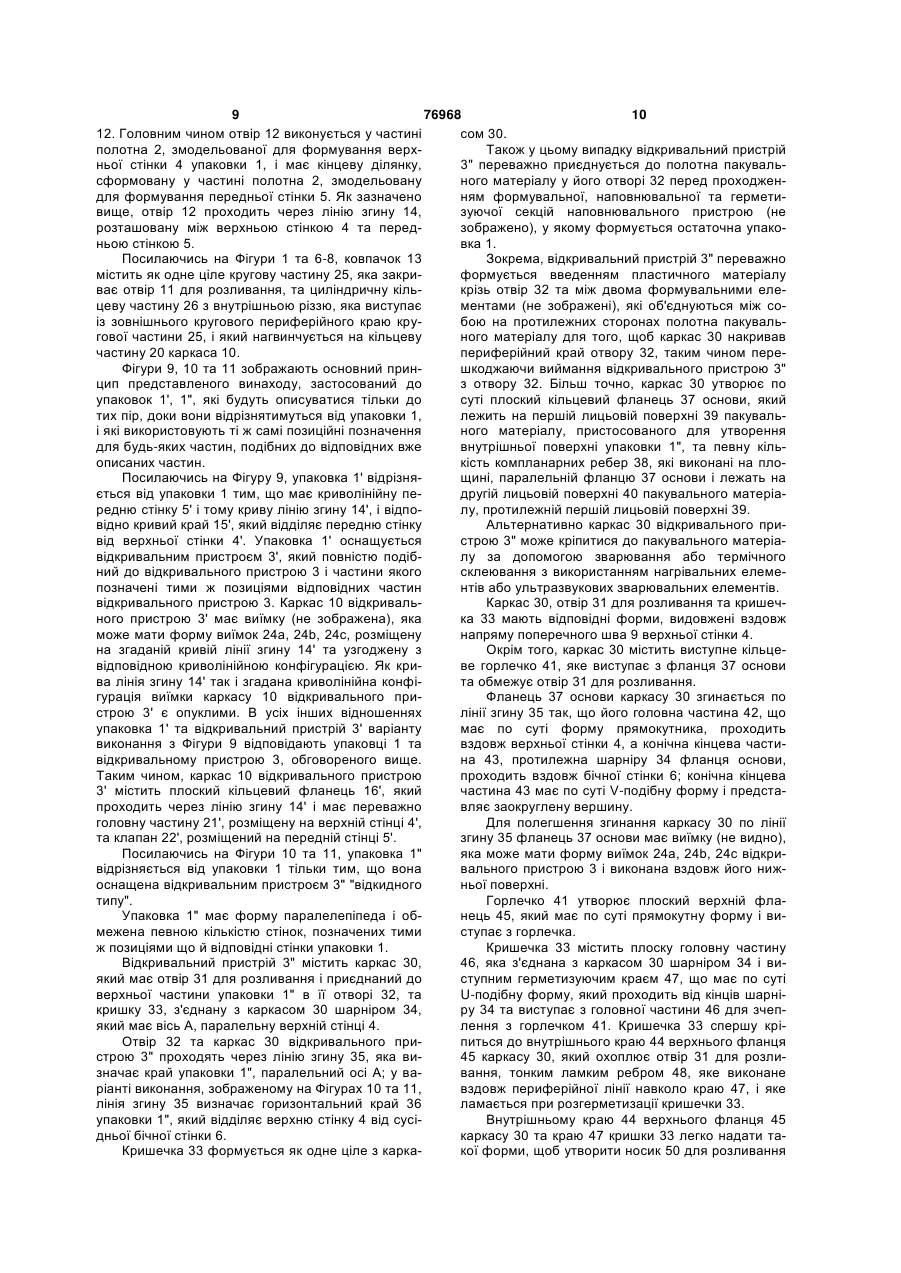

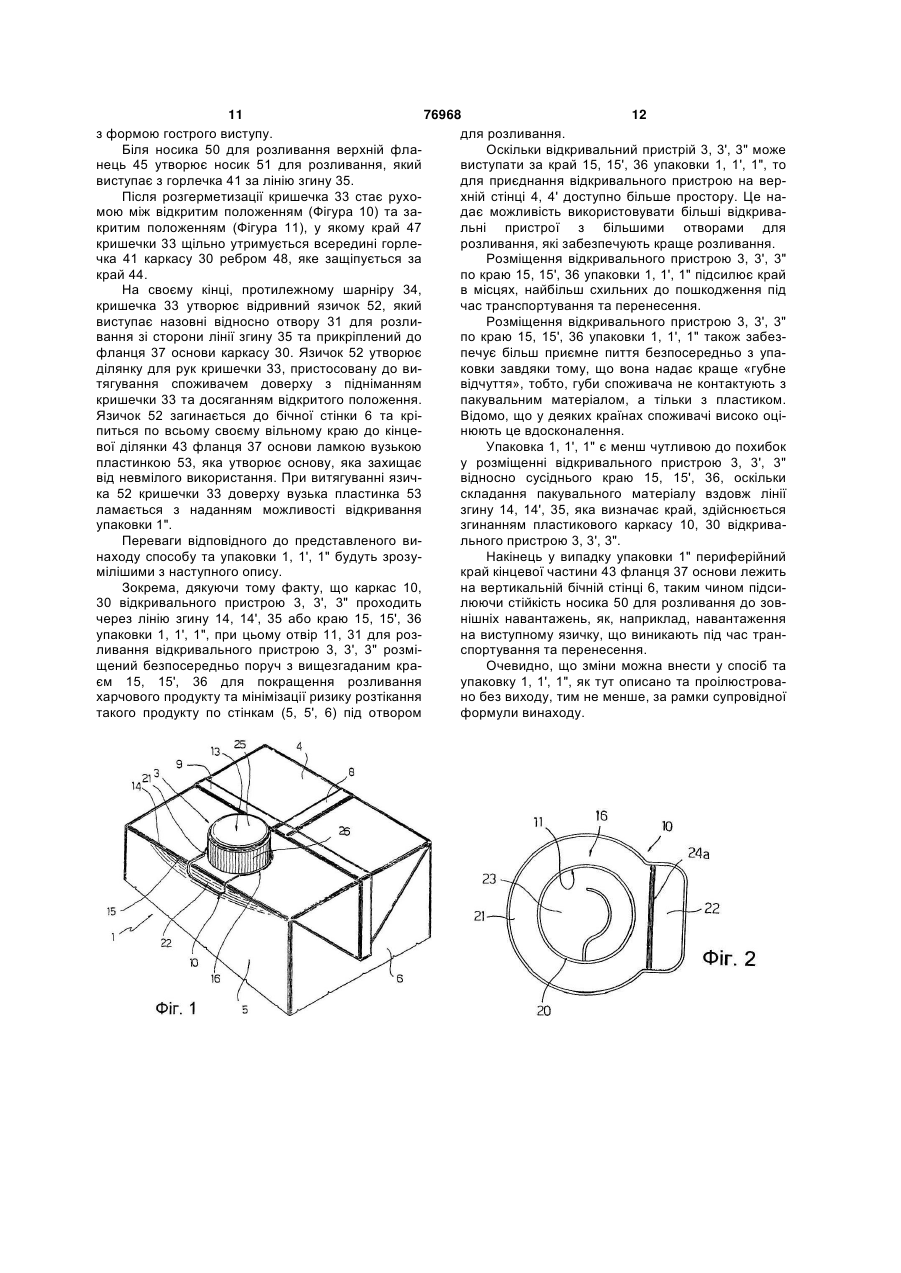

1. Спосіб приєднання відкривального пристрою (3, 3', 3") до листового пакувального матеріалу для пакування розливних харчових продуктів, який містить певну кількість ліній згину, по яких пакувальний матеріал складають з отриманням упаковки (1, 1', 1"), наповненої розливним харчовим продуктом, причому відкривальний пристрій (3, 3', 3") містить каркас (10, 30), який має отвір (11, 31) для розливання та рухому кришечку (13, 33) для закривання отвору (11, 31) для розливання, причому спосіб включає стадію приєднання каркаса (10, 30) до пакувального матеріалу у положенні, у якому він проходить через одну (14, 14', 35) із ліній згину, яка визначає край (15, 15', 36) упаковки (1, 1', 1"), який відрізняється тим, що каркас (10, 30) відкривального пристрою (3, 3', 3") кріплять в отворі (12, 32) пакувального матеріалу, який проходить через одну із ліній згину (14, 14', 35). 2. Спосіб за п. 1, який відрізняється тим, що принаймні каркас (10, 30) відкривального пристрою (3, 3', 3") виконують литтям під тиском безпосередньо на пакувальному матеріалі. 3. Спосіб за п. 1, який відрізняється тим, що каркас (10, 30) відкривального пристрою (3, 3', 3") кріплять до пакувального матеріалу за допомогою клею. 4. Спосіб за одним з пп. 1 або 2, який відрізняється тим, що каркас (10, 30) відкривального пристрою (3, 3', 3") приварюють до пакувального матеріалу. 2 (19) 1 3 76968 4 12. Упаковка за п. 9, яка відрізняється тим, що (14') згину і має відповідну криволінійну конфігуравиїмка (24с) має форму, що подібна до піскового цію. 15. Упаковка за одним з пп. 7-14, яка відрізняєтьгодинника, у якій вузька середня частина відповіся тим, що каркас (10) має циліндричну кільцеву дає периферії отвору (11, 31) для розливання відкривального пристрою (3, 3', 3"). ділянку (20) із зовнішньою різзю, на яку нагвинче13. Упаковка за одним з пп. 7-12, яка відрізняєтьна кришечка (13). ся тим, що одна із ліній згину є кривою лінією (14') 16. Упаковка за одним з пп. 7-14, яка відрізняється тим, що кришечка (33) з'єднана із каркасом (30) згину. 14. Упаковка за п. 13, яка відрізняється тим, що за допомогою шарніра (34). виїмка (24а, 24b, 24с) розташована на кривій лінії Представлений винахід відноситься до способу приєднання відкривального пристрою до пакувального матеріалу для пакування розливних харчових продуктів і до упаковки, отриманою цим способом. Багато розливних харчових продуктів, як, наприклад, фруктовий сік, пастеризоване молоко, вино, томатний соус, і т.п. продаються в упаковках, виготовлених із стерилізованого пакувального матеріалу. Типовим прикладом такої упаковки є упаковка, що має форму паралелепіпеда, для рідких або розливних харчових продуктів, відомих як Теtrа Вrіk або Теtrа Вrіk Аsерtіс (зареєстровані товарні знаки), яка виконана складанням та зварюванням ламінованого полотна пакувального матеріалу. Пакувальний матеріал має багатошарову структуру, яка містить шар з волокнистого матеріалу, наприклад, паперу, покритого з обох сторін шарами пластичного матеріалу, придатного до термозварювання, наприклад з поліетилену. У випадку асептичних упаковок для продуктів з довгим терміном зберігання, як, наприклад, для пастеризованого молока, пакувальний матеріал також містить шар кисненепроникного матеріалу, утвореного, наприклад, алюмінієвою плівкою, яка накладена на шар придатного до термозварювання пластичного матеріалу і у свою чергу покрита іншим шаром придатного до термозварювання пластичного матеріалу, який в кінці кінців утворює внутрішню лицьову поверхню упаковки, яка контактує з харчовим продуктом. Як відомо, такі упаковки виготовляються на повністю автоматизованих пакувальних установках, на яких з рулонного пакувального матеріалу формується довга труба; полотно пакувального матеріалу стерилізується на пакувальній установці, наприклад, нанесенням хімічного стерилізуючого агенту, як наприклад розчину перекису водню, який після стерилізації видаляється з поверхонь пакувального матеріалу, наприклад випарюванням шляхом нагрівання; і таким чином стерилізоване полотно пакувального матеріалу утримується в закритому стерильному середовищі, і складається та зварюється в поздовжньому напрямі з формуванням вертикальної труби. Труба безперервно наповнюється з верхньої частини стерилізованим харчовим продуктом або харчовим продуктом, що пройшов стерильну обробку, і зварюється та розрізається у рівновіддалених поперечних перерізах з формуванням по душкоподібних упаковок, які потім механічно складаються з формуванням остаточних, наприклад, упаковок, що мають форму паралелепіпеда. Альтернативно пакувальний матеріал може розрізатися на заготовки, з яких на формувальних валиках формують упаковки, які в остаточному вигляді наповнюються харчовим продуктом та герметизуються. Одним прикладом такої упаковки є так звана упаковка з "двосхилим верхом", загально відома під товарним знаком Теtrа Rех (зареєстрований товарний знак). Вищезгадані упаковки зазвичай оснащуються виконаними з можливістю повторного закривання відкривальними пристроями з наданням можливості споживання харчового продукту та запобігання зовнішнім агентам входженню в контакт з харчовим продуктом в упаковці. Відкривальні пристрої, які найбільш часто використовуються в наш час, містять каркас, що має отвір для розливання та прилаштований до отвору або пробою, або до фіксувальної частині у стінці упаковки, та кришечку, закріплену на шарнірах або нагвинчену на каркас, і, яка видаляється для відкривання упаковки. Альтернативно також відомо використання інших, наприклад ковзного типу відкривальних пристроїв. Наприклад з WО 98/18608 та WО 98/18609 попередньо відомо пристрій та спосіб, які відносяться до лиття під тиском відкривального пристрою з пластичного матеріалу у отвір, виконаний на листі пакувального матеріалу. Вищеописані відкривальні пристрої часто розміщуються на верхній стінці упаковки. Як відомо, верхня стінка упаковки, сформована з труби пакувального матеріалу, має ряд герметизуючих смуг, які обмежують об'єм доступного простору, у якому виконується відкривальний пристрій. Зокрема, по верхній стінці вздовж центральної лінії в поперечному напрямі проходить плоска герметизуюча смуга, складена донизу на верхній стінці та копланарно з нею, та в поздовжньому напрямі кінцева частина плоскої герметизуючої смуги, яка проходить перпендикулярно від поперечної герметизуючої смуги. Більш точно, поздовжня герметизуюча смуга проходить вздовж частини верхньої стінки упаковки та донизу від верхньої стінки вздовж бічної та нижньої стінки упаковки. Подібним чином упаковки, сформовані валиками, також містять верхню стінку, по центральній лінії якої в поперечному напрямі проходить плоска герметизуюча смуга, складена донизу на верхній 5 76968 6 стінці та копланарно з нею. Ряд переважних необмежувальних варіантів В жодному випадку відкривальний пристрій не виконання представленого винаходу буде описуможе приєднуватися до герметизуючих смуг, що ватися у вигляді прикладу з посиланням на супроповинно не тільки створювати проблеми при закрівідні креслення (Фіг.), на яких: пленні пристрою на нерівній поверхні, але й також Фігура 1 зображає вид перспективи верхньої погіршувати цілісність герметизуючих елементів. частини герметичної упаковки для розливних харТому відкривальний пристрій може приєднувачових продуктів у відповідності до згаданого винатися тільки до обмежених плоских ділянок, суміжходу; них з герметизуючими смугами, які проходять поФігури 2, 3 та 4 зображають схематичні види перек верхньої стінки упаковки, яка очевидно знизу відповідних альтернативних варіантів викообмежує максимальний розмір відкривального нання каркасу відкривального пристрою упаковки з пристрою. Фігури 1; Чим більший отвір для розливання тим кращі Фігура 5 зображає схематичний вид зверху діхарактеристики розливання. Таким чином, є попит лянки полотна пакувального матеріалу, до якої на більші відкривальні пристрої, які забезпечують необхідно приєднати один із каркасів відкривалькраще розливання, зокрема, з огляду на зростаюних пристроїв з Фігур 2, 3 та 4 з одержанням упачу кількість різних з фізичної точки зору продуктів, ковки з Фігури 1; які продаються в упаковках, виготовлених з папеФігура 6 зображає схематичний вид зверху діроподібного пакувального матеріалу, при цьому лянки полотна пакувального матеріалу з Фігури 5, деякі з них, зокрема, напіврідкі продукти або прооснащеної каркасом відкривального пристрою з дукти, що містять волокна або шматочки, вимагаФігури 3; ють більшого відкривального пристрою для рівноФігура 7 зображає вид перерізу полотна пакумірного розливання продукту. вального матеріалу, виконаного вздовж лінії VII-VII Більше того, відкривальний пристрій зазвичай з Фігури 6; розташований на відстані від ліній згину, які виФігура 8 зображає вид перерізу з Фігури 7 пісзначають краї верхньої стінки, для того, щоб пеля складання полотна пакувального матеріалу з риферійний край пластикового кракасу не заважав одержанням упаковки з Фігури 1; формуванню упаковки. Чим більша відстань між Фігура 9 зображає вид перспективи верхньої відкривальним пристроєм та бічним краєм верхчастини відповідної до іншого варіанту виконання ньої стінки на стороні розливу упаковки, тим випредставленого винаходу герметичної упаковки щий ризик розливання рідкого продукту по суміждля розливних харчових продуктів; ним стінкам упаковки під час виливання. Фігура 10 зображає вид перспективи верхньої Задачею представленого винаходу є надання частини відповідної до ще іншого варіанту викоспособу приєднання відкривального пристрою до нання представленого винаходу герметичної упалистового пакувального матеріалу для пакування ковки для розливних харчових продуктів; та розливних харчових продуктів, виконаного для Фігура 11 зображає збільшений вид поперечнадання прямого вирішення вищезгаданих недоліного перерізу верхньої частини упаковки з Фігури ків, типово пов'язаних з відомими способами. 10. Згідно з представленим винаходом надається Позиція 1 на Фігурі 1 позначає в цілому гермеспосіб приєднання відкривального пристрою до тичну упаковку для розливних харчових продуктів, листового пакувального матеріалу для пакування наприклад, упаковку, що має форму паралелепірозливних харчових продуктів, причому згаданий педа, відому як Теtrа Вrіk Аsерtіс (зареєстрований пакувальний матеріал містить певну кількість ліній товарний знак), яка виготовляється з полотна 2 згину, по яким складається пакувальний матеріал пакувального матеріалу (зображене тільки часткоз одержанням упаковки, наповненої розливним во на Фігурах 5, 6), як більш детально описано харчовим продуктом, причому згаданий відкриваперед цим, та оснащена відкривальним пристроєм льний пристрій містить каркас, який має отвір для 3, що має можливість повторно закриватися, вигорозливання та рухому кришечку для закривання товленого з пластичного матеріалу та переважно згаданого отвору для розливання, який відрізняприєднаним до верхньої частини упаковки 1. ється тим, що включає стадію приєднання згадаУпаковка 1 містить верхню стінку 4, стінку осного каркасу до згаданого пакувального матеріалу нови (не зображено), протилежну верхню стінку 4, в положенні, у якому він проходить через одну із передню стінку 5, задню стінку (не зображено) та згаданих ліній згину, яка визначає край згаданої пару бічних стінок 6 (тільки одна з них зображена упаковки. на Фігурі 1). Представлений винахід також відноситься до Пакувальний матеріал, який утворює полотно герметичної упаковки для розливних харчових 2, та упаковка 1, має багатошарову структуру (не продуктів, виготовленої з листового пакувального зображено) і містить шар волокнистого матеріалу, матеріалу, який має певну кількість ліній згину, зазвичай паперу, покритого з обох сторін відповідпричому згадана упаковка оснащена відкривальними шарами термопластичного матеріалу, наприним пристроєм, який містить каркас, приєднаний клад, поліетилену. Сторона пакувального матеріадо згаданого пакувального матеріалу, і який має лу, яка в кінці кінців контактує з харчовим отвір для розливання, та рухому кришечку для продуктом в упаковці 1, також може мати шар кисзакривання згаданого отвору для розливання, яка ненепроникного матеріалу, наприклад, алюмінію, у відрізняється тим, що згаданий каркас проходить свою чергу покритого одним або більше шарами через одну із згаданих ліній згину, яка визначає термопластичного матеріалу. краї згаданої упаковки. Полотно 2 містить схему згину 7, наприклад, 7 76968 8 певну кількість ослаблених ліній, отриманих рилеАльтернативно каркас 10 відкривального привальними валиками, та формувальні лінії скластрою 3 може кріпитися до пакувального матеріадання, по яким матеріал складають під час форлу полотна 2 за допомогою зварювання або термімувальної та кінцевої формувальної стадій. чного склеювання нагрівальними елементами або Переважно упаковка 1 виготовляється з довгої ультразвуковими зварювальними елементами. труби (не зображена) пакувального матеріалу, яка Посилаючись на Фігури 1-4, 7 та 8, каркас 10 отримується згортанням та зварюванням в поздомістить плоский кільцевий фланець 16, приєднавжньому напрямі полотна 2 вздовж його бічних ний до верхньої та передньої стінок 4, 5, та цилінкраїв. Більш точно, гранична ділянка полотна 2 дричну кільцеву ділянку 20 з зовнішньою різзю, яка накладається та зварюється на протилежній гравиступає з внутрішнього краю фланця 16 та має ничній ділянці для отримання поздовжнього шва 8, отвір 11 для розливання. який має проміжну ділянку, яка проходить вздовж Фланець 16 містить кругову головну частину вертикальної центральної лінії задньої стінки (не 21 та прямокутний бічний клапан 22, який виступає зображена) остаточної упаковки 1 та протилежні копланарно зі сторони головної частини 21. Отвір граничні ділянки, які проходять вздовж стінки ос11 для розливання кільцевої ділянки 20 переважно нови та верхньої стінки 4 упаковки. закривається відривним герметизуючим елеменПотім труба зварюється в поперечному натом 23. прямі через постійні інтервали з формуванням Під час операцій формування упаковки 1 флапоперечних швів 9, які проходять вздовж стінки нець 16 згинається по лінії згину 14 так, що головоснови та верхньої стінки 4 остаточної упаковки 1. на частина 21 проходить вздовж верхньої стінки 4 Після цього труба розрізається вздовж поперечних між лінією згину 14 та відповідним поперечним швів 9 з формуванням так званих подушкоподібшвом 9, у той час як клапан 22 проходить вздовж них пакетів, які є проміжними виробами, пристосопередньої стінки 5. ваними до перетворення на остаточні упаковки 1 Для полегшення згинання клапана 14, у фланза допомогою певної кількості кінцевих стадій ці 16 виконується виїмка, три різні варіанти якої складання. зображено на Фігурах 2, 3 та 4 і відповідно познаПосилаючись на Фігури 1, 6, 7 та 8, відкривачені позиціями 24а, 24b, 24с. Кожна виїмка 24а, льний пристрій 3 містить приєднаний до верхньої 24b, 24с проходить між клапаном 22 та головною частини упаковки 1 в її отворі 12 кільцеподібний частиною 21 і виконана по лінії згину 14. каркас 10 з зовнішньою різзю (Фігури 5, 7, 8), який Виїмка 24а має форму прямої, паралельної лімає круглий отвір 11 для розливання, крізь який нії згину 14, виїмка 24b має форму піщаного говиливають харчовий продукт, вміщений в упаковці динника, а виїмка 24с форму, що нагадує піщаний 1, і кришечку або ковпачок 13, який виконаний годинник, але у якій вузька середня частина проокремо від каркасу 10 та щільно нагвинчений на ходить по круговому периметру зовнішнього пронього із закриванням отвору 11 для розливання. філю кільцевої ділянки 20 каркасу 10. Після відкривання ковпачок 13 стає рухомим між Пряма виїмка 24а з Фігури 2 порівняно з виїмзгаданим закритим положенням та відкритим поками 24b, 24с надає можливість збільшувати діаложенням, відокремленим від каркасу 10. метр отвору 11 для розливання; тим не менше, Зокрема, отвір 7 пробивається у полотні 2 і вікаркас 10 повинен розміщуватися точно для того, дкривальний пристрій 3 приєднується до пакуващоб виїмка 24а проходила по лінії згину 14. льного матеріалу перед проходженням формуваРозміщення виїмки 24b, що має форму піщальної, наповнювальної та зварювальної секцій ного годинника, відносно лінії згину 14 є менш ванаповнювальної установки (не зображена), у якій жливим. Фактично, поки лінія згину 14 розміщена полотно 2 згортається та зварюється в поздовжвсередині зовнішніх границь виїмки 24b, каркас 10 ньому напрямі з отриманням вищезгаданої вертибуде згинатися по згаданій виїмці. В залежності від кальної труби, яка наповнюється розливним харположення лінії згину 14 відносно виїмки 24b упачовим продуктом. ковка 1 може біля каркасу 10 трохи видаватися Згідно з представленим винаходом отвір 12 та всередину або назовні. Це видавання ледве помікаркас 10 відкривального пристрою 3 проходять тне при випадковому огляді. через лінію згину 14, яка визначає край упаковки 1; Виїмка 24с має форму, подібну до форми піу варіанті виконання, зображеному на Фігурі 1, щаного годинника. Намір полягає у тому, що лінія лінія згину 14 визначає горизонтальний край 15 згину 14 повинна співпадати з ширшими кінцевими упаковки 1, який відокремлює верхню стінку 4 від частинами виїмки 24с, який означає, що каркас 10 передньої стінки 5. буде трохи виступати відносно краю 15 упаковки 1, Каркас 10 відкривального пристрою 3 переваяк зображено на Фігурі 8. У цьому випадку отвір 11 жно виготовляється литтям пластичного матеріалу для розливання може мати більший діаметр, оскікрізь отвір 12 та між двома формувальними елельки він може розташовуватися ближче до або ментами (не зображені), які об'єднуються між сонавіть виступати за лінію згину 14; тому існує бою на протилежних сторонах полотна 2 так, що менший ризик розтікання харчового продукту по каркас 10 накриває край отвору 12, таким чином передній стінці 5 упаковки 1 під час виливання. перешкоджаючи відкривальному пристрою 3 вийЯк зображено на Фігурі 5, отвір 12 має той же матися з отвору 12. профіль що и фланець 16 каркасу 10; зовнішній Зокрема, під час процесу лиття під тиском розмір отвору 12 трохи менший ніж зовнішній розтермопластичне покриття полотна 2 плавиться та мір фланця 16 каркасу 10. Таким чином, коли сплавлюється біля отвору 12 з пластиковим матефланець 16 розміщений над отвором 12, то периріалом каркасу 10. ферійний край фланця 16 буде перекривати отвір 9 76968 10 12. Головним чином отвір 12 виконується у частині сом 30. полотна 2, змодельованої для формування верхТакож у цьому випадку відкривальний пристрій ньої стінки 4 упаковки 1, і має кінцеву ділянку, 3" переважно приєднується до полотна пакувальсформовану у частині полотна 2, змодельовану ного матеріалу у його отворі 32 перед проходжендля формування передньої стінки 5. Як зазначено ням формувальної, наповнювальної та герметивище, отвір 12 проходить через лінію згину 14, зуючої секцій наповнювального пристрою (не розташовану між верхньою стінкою 4 та передзображено), у якому формується остаточна упаконьою стінкою 5. вка 1. Посилаючись на Фігури 1 та 6-8, ковпачок 13 Зокрема, відкривальний пристрій 3" переважно містить як одне ціле кругову частину 25, яка закриформується введенням пластичного матеріалу ває отвір 11 для розливання, та циліндричну кількрізь отвір 32 та між двома формувальними елецеву частину 26 з внутрішньою різзю, яка виступає ментами (не зображені), які об'єднуються між соіз зовнішнього кругового периферійного краю крубою на протилежних сторонах полотна пакувальгової частини 25, і який нагвинчується на кільцеву ного матеріалу для того, щоб каркас 30 накривав частину 20 каркаса 10. периферійний край отвору 32, таким чином переФігури 9, 10 та 11 зображають основний приншкоджаючи виймання відкривального пристрою 3" цип представленого винаходу, застосований до з отвору 32. Більш точно, каркас 30 утворює по упаковок 1', 1", які будуть описуватися тільки до суті плоский кільцевий фланець 37 основи, який тих пір, доки вони відрізнятимуться від упаковки 1, лежить на першій лицьовій поверхні 39 пакувальі які використовують ті ж самі позиційні позначення ного матеріалу, пристосованого для утворення для будь-яких частин, подібних до відповідних вже внутрішньої поверхні упаковки 1", та певну кільописаних частин. кість компланарних ребер 38, які виконані на плоПосилаючись на Фігуру 9, упаковка 1' відрізнящині, паралельній фланцю 37 основи і лежать на ється від упаковки 1 тим, що має криволінійну педругій лицьовій поверхні 40 пакувального матеріаредню стінку 5' і тому криву лінію згину 14', і відполу, протилежній першій лицьовій поверхні 39. відно кривий край 15', який відділяє передню стінку Альтернативно каркас 30 відкривального привід верхньої стінки 4'. Упаковка 1' оснащується строю 3" може кріпитися до пакувального матеріавідкривальним пристроєм 3', який повністю подіблу за допомогою зварювання або термічного ний до відкривального пристрою 3 і частини якого склеювання з використанням нагрівальних елемепозначені тими ж позиціями відповідних частин нтів або ультразвукових зварювальних елементів. відкривального пристрою 3. Каркас 10 відкривальКаркас 30, отвір 31 для розливання та кришечного пристрою 3' має виїмку (не зображена), яка ка 33 мають відповідні форми, видовжені вздовж може мати форму виїмок 24а, 24b, 24с, розміщену напряму поперечного шва 9 верхньої стінки 4. на згаданій кривій лінії згину 14' та узгоджену з Окрім того, каркас 30 містить виступне кільцевідповідною криволінійною конфігурацією. Як криве горлечко 41, яке виступає з фланця 37 основи ва лінія згину 14' так і згадана криволінійна конфіта обмежує отвір 31 для розливання. гурація виїмки каркасу 10 відкривального приФланець 37 основи каркасу 30 згинається по строю 3' є опуклими. В усіх інших відношеннях лінії згину 35 так, що його головна частина 42, що упаковка 1' та відкривальний пристрій 3' варіанту має по суті форму прямокутника, проходить виконання з Фігури 9 відповідають упаковці 1 та вздовж верхньої стінки 4, а конічна кінцева частивідкривальному пристрою 3, обговореного вище. на 43, протилежна шарніру 34 фланця основи, Таким чином, каркас 10 відкривального пристрою проходить вздовж бічної стінки 6; конічна кінцева 3' містить плоский кільцевий фланець 16', який частина 43 має по суті V-подібну форму і предстапроходить через лінію згину 14' і має переважно вляє заокруглену вершину. головну частину 21', розміщену на верхній стінці 4', Для полегшення згинання каркасу 30 по лінії та клапан 22', розміщений на передній стінці 5'. згину 35 фланець 37 основи має виїмку (не видно), Посилаючись на Фігури 10 та 11, упаковка 1" яка може мати форму виїмок 24а, 24b, 24с відкривідрізняється від упаковки 1 тільки тим, що вона вального пристрою 3 і виконана вздовж його нижоснащена відкривальним пристроєм 3" "відкидного ньої поверхні. типу". Горлечко 41 утворює плоский верхній флаУпаковка 1" має форму паралелепіпеда і обнець 45, який має по суті прямокутну форму і вимежена певною кількістю стінок, позначених тими ступає з горлечка. ж позиціями що й відповідні стінки упаковки 1. Кришечка 33 містить плоску головну частину Відкривальний пристрій 3" містить каркас 30, 46, яка з'єднана з каркасом 30 шарніром 34 і виякий має отвір 31 для розливання і приєднаний до ступним герметизуючим краєм 47, що має по суті верхньої частини упаковки 1" в її отворі 32, та U-подібну форму, який проходить від кінців шарнікришку 33, з'єднану з каркасом 30 шарніром 34, ру 34 та виступає з головної частини 46 для зчепякий має вісь А, паралельну верхній стінці 4. лення з горлечком 41. Кришечка 33 спершу кріОтвір 32 та каркас 30 відкривального припиться до внутрішнього краю 44 верхнього фланця строю 3" проходять через лінію згину 35, яка ви45 каркасу 30, який охоплює отвір 31 для розлизначає край упаковки 1", паралельний осі А; у вавання, тонким ламким ребром 48, яке виконане ріанті виконання, зображеному на Фігурах 10 та 11, вздовж периферійної лінії навколо краю 47, і яке лінія згину 35 визначає горизонтальний край 36 ламається при розгерметизації кришечки 33. упаковки 1", який відділяє верхню стінку 4 від сусіВнутрішньому краю 44 верхнього фланця 45 дньої бічної стінки 6. каркасу 30 та краю 47 кришки 33 легко надати таКришечка 33 формується як одне ціле з каркакої форми, щоб утворити носик 50 для розливання 11 76968 12 з формою гострого виступу. для розливання. Біля носика 50 для розливання верхній флаОскільки відкривальний пристрій 3, 3', 3" може нець 45 утворює носик 51 для розливання, який виступати за край 15, 15', 36 упаковки 1, 1', 1", то виступає з горлечка 41 за лінію згину 35. для приєднання відкривального пристрою на верПісля розгерметизації кришечка 33 стає рухохній стінці 4, 4' доступно більше простору. Це намою між відкритим положенням (Фігура 10) та задає можливість використовувати більші відкривакритим положенням (Фігура 11), у якому край 47 льні пристрої з більшими отворами для кришечки 33 щільно утримується всередині горлерозливання, які забезпечують краще розливання. чка 41 каркасу 30 ребром 48, яке защіпується за Розміщення відкривального пристрою 3, 3', 3" край 44. по краю 15, 15', 36 упаковки 1, 1', 1" підсилює край На своєму кінці, протилежному шарніру 34, в місцях, найбільш схильних до пошкодження під кришечка 33 утворює відривний язичок 52, який час транспортування та перенесення. виступає назовні відносно отвору 31 для розлиРозміщення відкривального пристрою 3, 3', 3" вання зі сторони лінії згину 35 та прикріплений до по краю 15, 15', 36 упаковки 1, 1', 1" також забезфланця 37 основи каркасу 30. Язичок 52 утворює печує більш приємне пиття безпосередньо з упаділянку для рук кришечки 33, пристосовану до виковки завдяки тому, що вона надає краще «губне тягування споживачем доверху з підніманням відчуття», тобто, губи споживача не контактують з кришечки 33 та досяганням відкритого положення. пакувальним матеріалом, а тільки з пластиком. Язичок 52 загинається до бічної стінки 6 та кріВідомо, що у деяких країнах споживачі високо оціпиться по всьому своєму вільному краю до кінценюють це вдосконалення. вої ділянки 43 фланця 37 основи ламкою вузькою Упаковка 1, 1', 1" є менш чутливою до похибок пластинкою 53, яка утворює основу, яка захищає у розміщенні відкривального пристрою 3, 3', 3" від невмілого використання. При витягуванні язичвідносно сусіднього краю 15, 15', 36, оскільки ка 52 кришечки 33 доверху вузька пластинка 53 складання пакувального матеріалу вздовж лінії ламається з наданням можливості відкривання згину 14, 14', 35, яка визначає край, здійснюється упаковки 1". згинанням пластикового каркасу 10, 30 відкриваПереваги відповідного до представленого вильного пристрою 3, 3', 3". находу способу та упаковки 1, 1', 1" будуть зрозуНакінець у випадку упаковки 1" периферійний мілішими з наступного опису. край кінцевої частини 43 фланця 37 основи лежить Зокрема, дякуючи тому факту, що каркас 10, на вертикальній бічній стінці 6, таким чином підси30 відкривального пристрою 3, 3', 3" проходить люючи стійкість носика 50 для розливання до зовчерез лінію згину 14, 14', 35 або краю 15, 15', 36 нішніх навантажень, як, наприклад, навантаження упаковки 1, 1', 1", при цьому отвір 11, 31 для розна виступному язичку, що виникають під час транливання відкривального пристрою 3, 3', 3" розміспортування та перенесення. щений безпосередньо поруч з вищезгаданим краОчевидно, що зміни можна внести у спосіб та єм 15, 15', 36 для покращення розливання упаковку 1, 1', 1", як тут описано та проілюстровахарчового продукту та мінімізації ризику розтікання но без виходу, тим не менше, за рамки супровідної такого продукту по стінкам (5, 5', 6) під отвором формули винаходу. 13 76968 14 15 Комп’ютерна верстка О. Гапоненко 76968 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
