Спосіб подавлення перешкод в частотних каналах телемеханіки

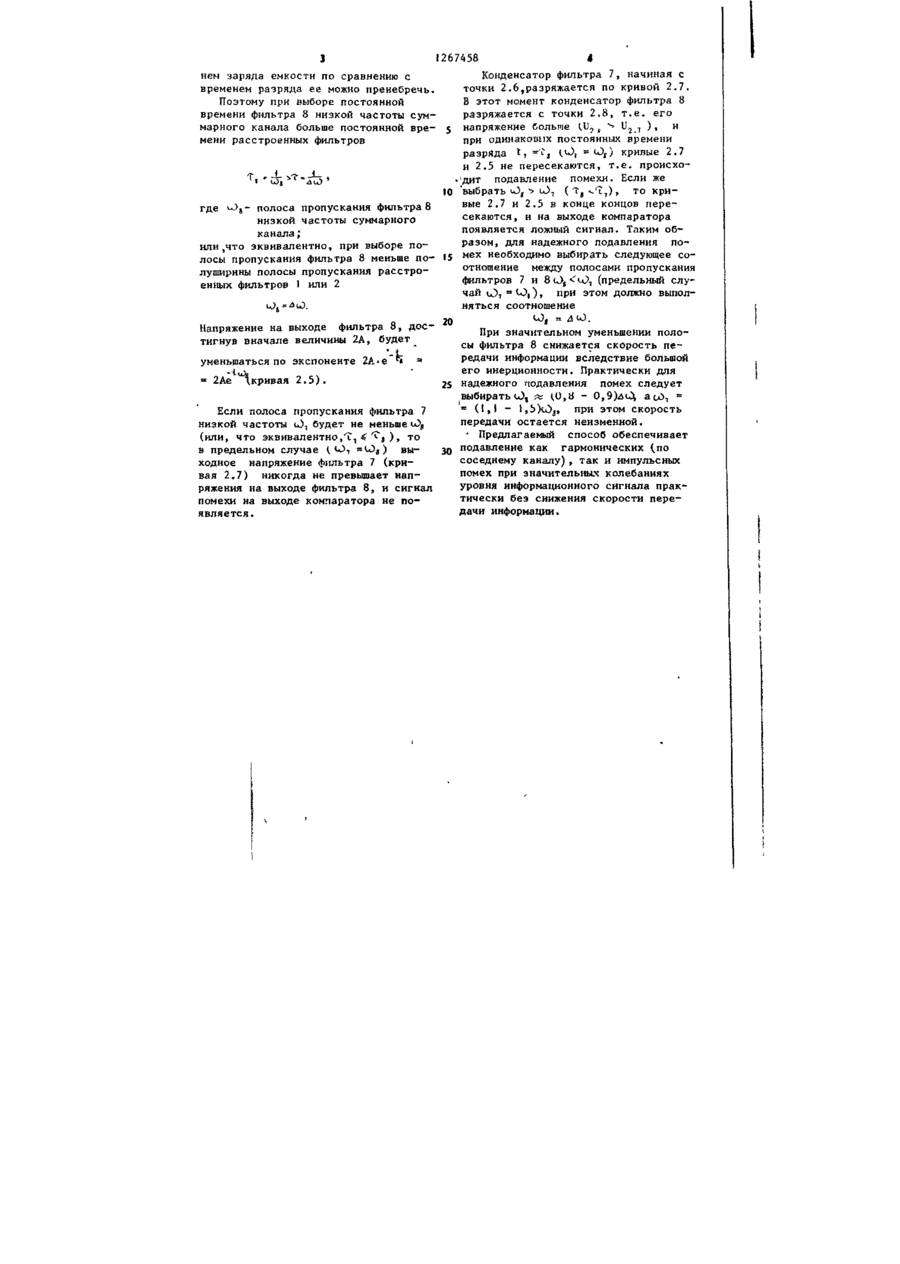

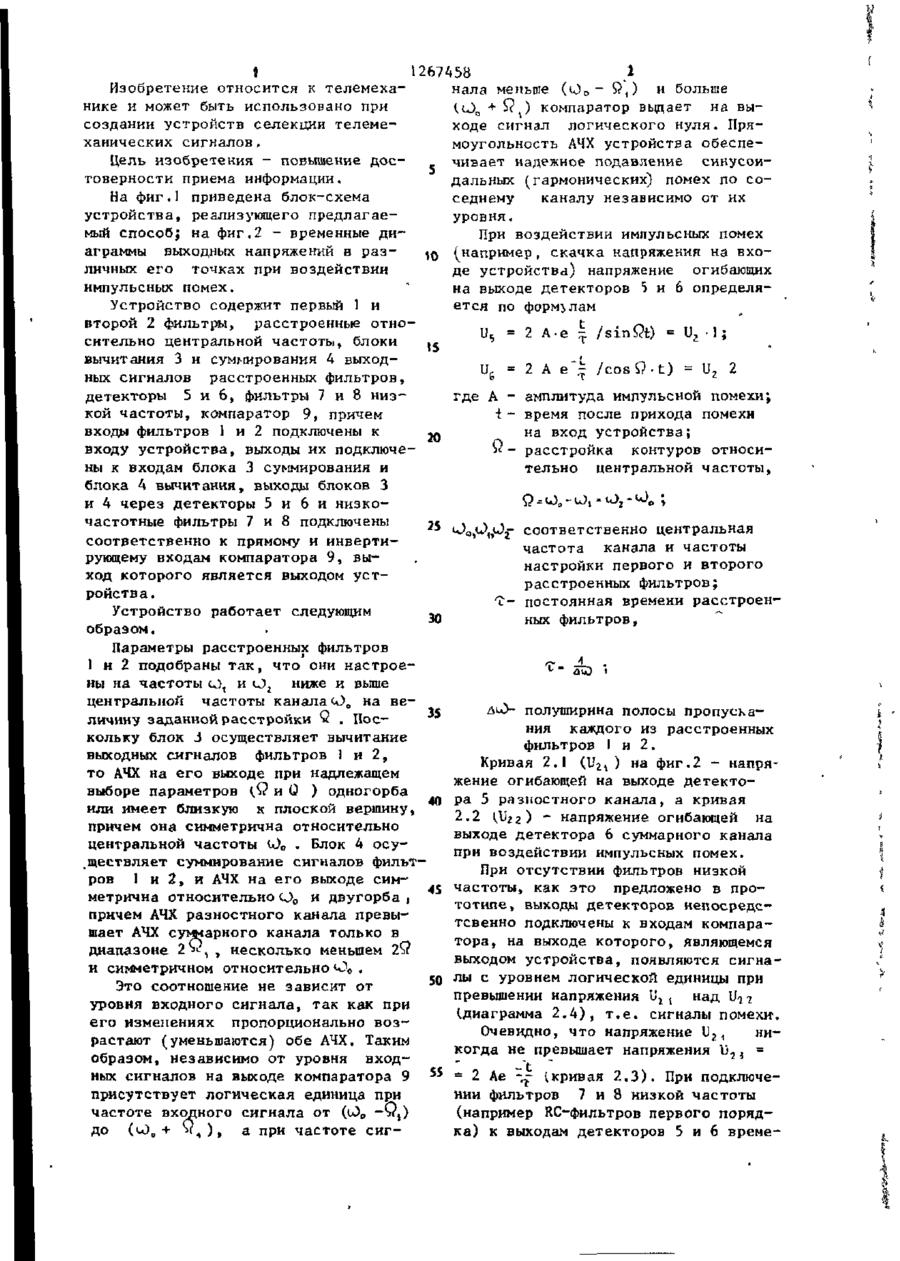

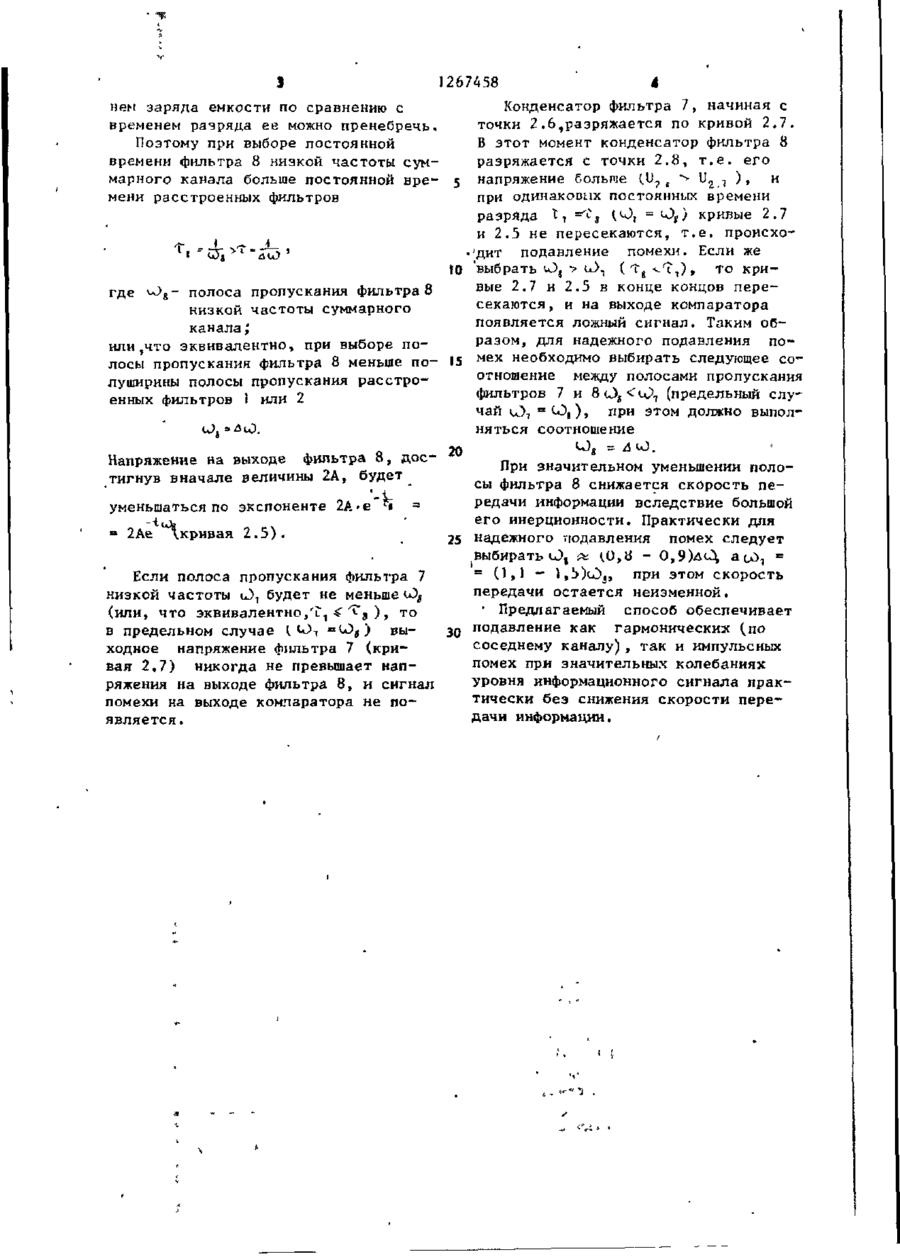

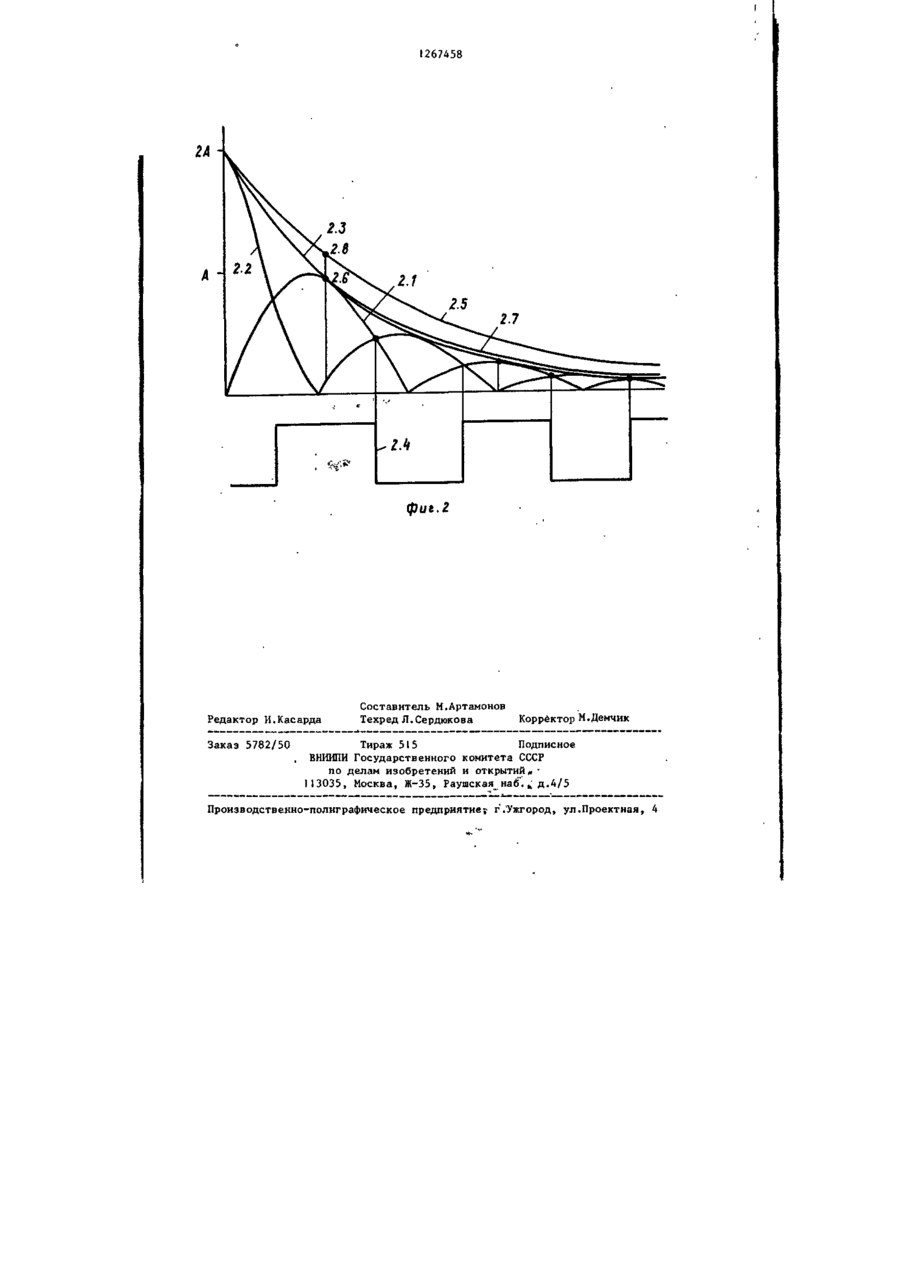

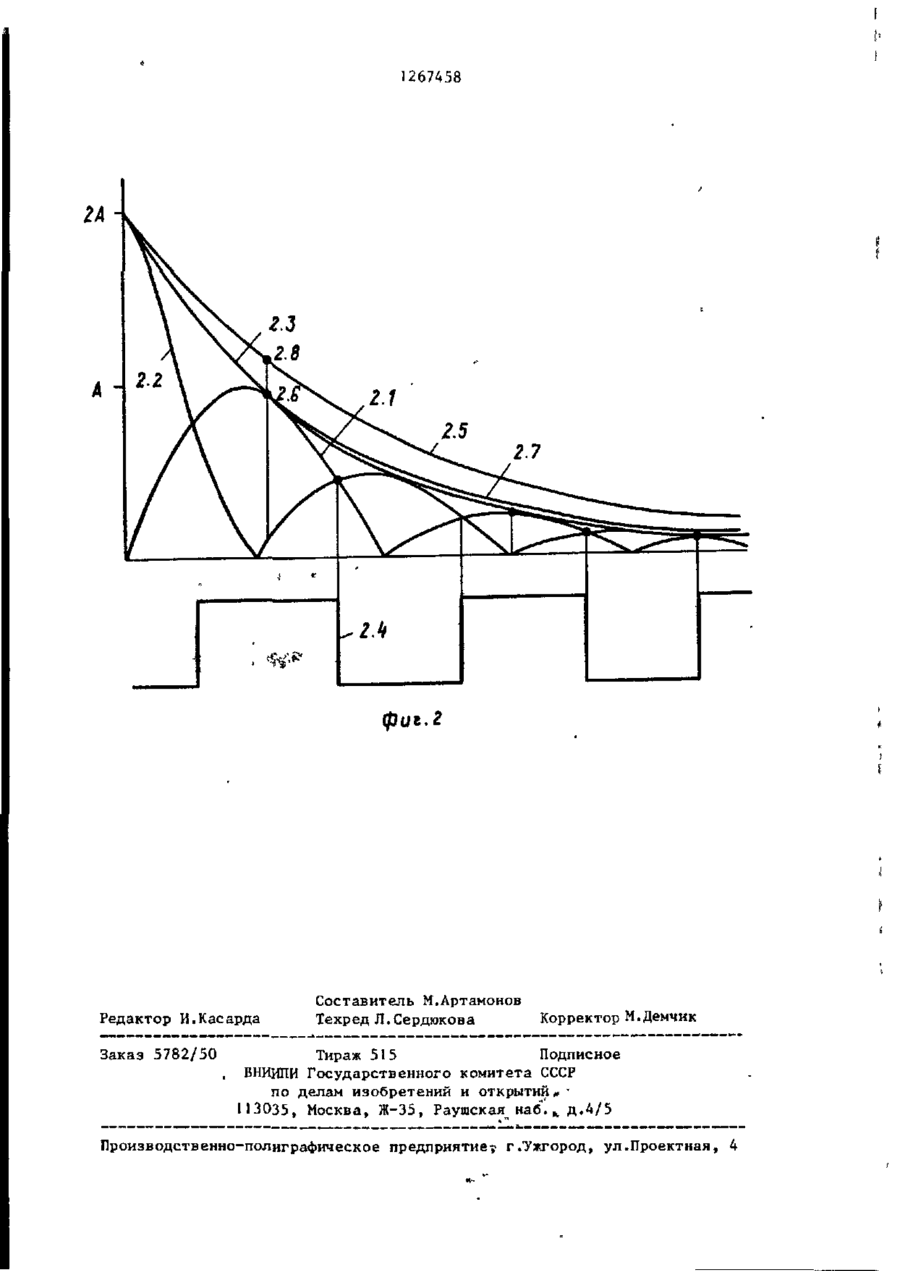

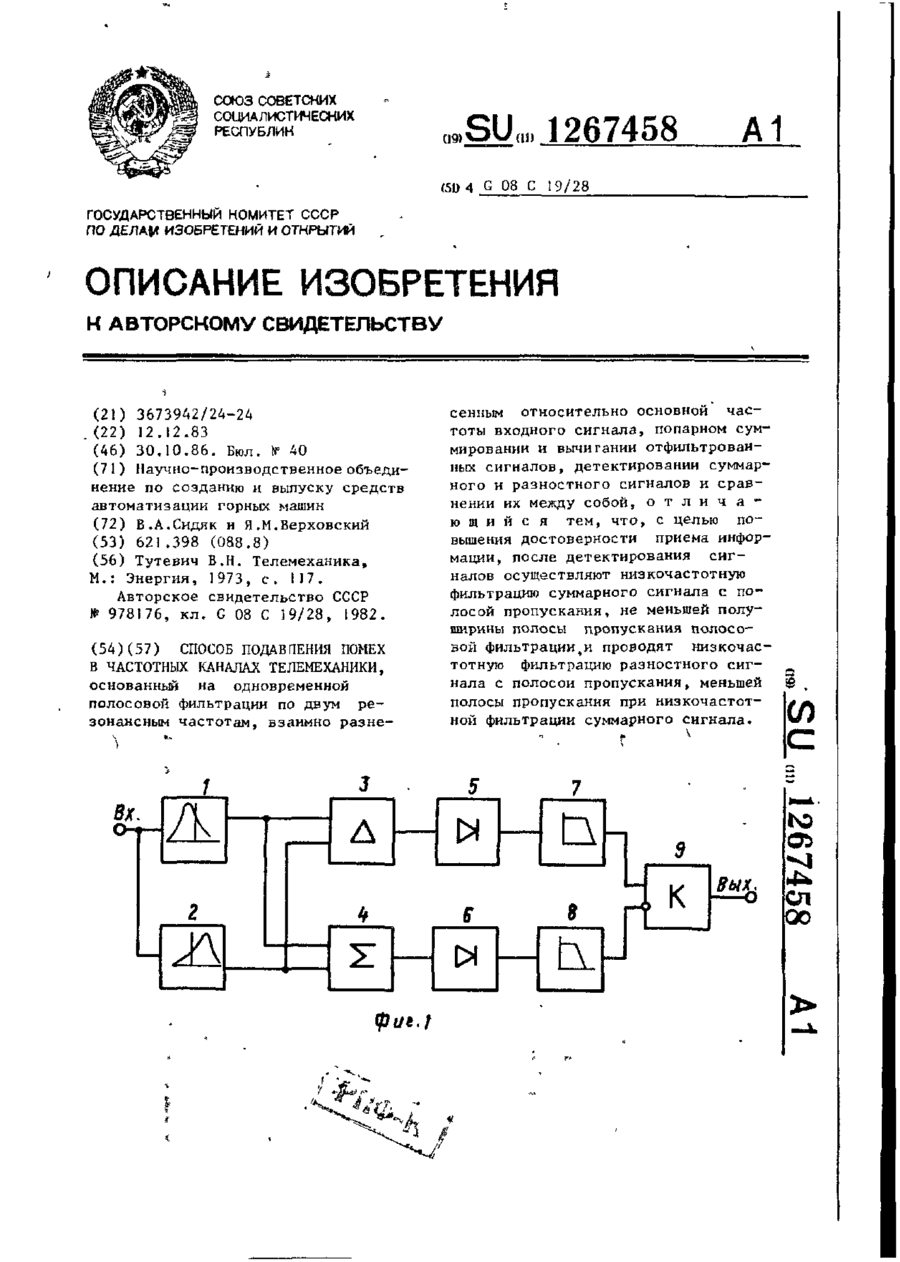

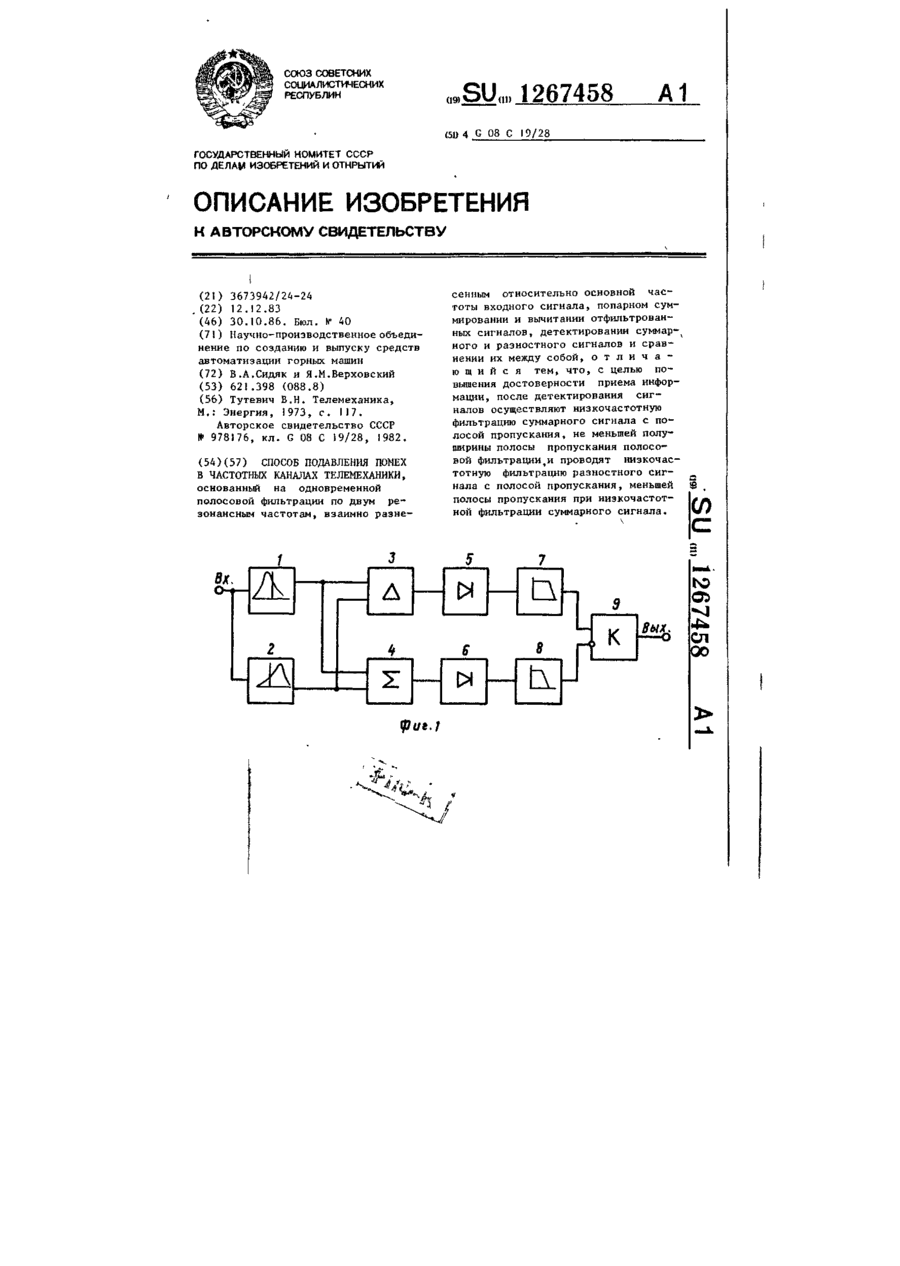

267458 Изобретение относится к телемеханике и может быть использовано при создании устройств селекции телемеханических сигналов. Цель изобретения - повышение достоверности приема информации. На фиг.1 приведена блок-схема устройства, реализующего предлагаемый способ; на фиг.2 - временные диаграммы выходных напряжений в разto личных его точках при воздействии импульсных помех. Устройство содержит первый 1 и второй 2 фильтры, расстроенные относительно центральной частоты, блоки 15 вычитания 3 и суммирования 4 выходных сигналов расстроенных фильтров, детекторы 5 и 6, фильтры 7 и 8 низкой частоты, компаратор 9, причем входы фильтров 1 и 2 подключены к 20 входу устройства, выходы их подключены к входам блока 3 суммирования и блока 4 вычитания, выходы блоков 3 и 4 через детекторы 5 и 6 и низкочастотные фильтры 7 и 8 подключены 25 соответственно к прямому и инвертирующему входам компаратора 9, выход которого является выходом устройства. Устройство работает следующим 30 образом. Параметры расстроенных фильтров 1 и 2 подобраны так, что они настроены на частоты и), и О 2 ниже и выше центральной частоты канала О 0 на ве35 личину заданной расстройки Q . Поскольку блок J осуществляет вычитание выходных сигналов фильтров 1 и 2, то АЧХ на его выходе при надлежащем выборе параметров {.Q и Q ) одногорба 40 или имеет близкую к плоской вершину, причем она симметрична относительно центральной частоты U) o . Блок 4 осуществляет суммирование сигналов фильт ров 1 и 2, и АЧХ на его выходе сим- 45 метрична относительно cj0 и двугорба, причем АЧХ разностного канала превышает АЧХ суммарного канала только в диапазоне 2^»-, , несколько меньшем 29 и симметричном относительно О 0 . 50 Это соотношение не зависит от уровня входного сигнала, так как при его изменениях пропорционально возрастают (уменьшаются) обе АЧХ. Таким образом, независимо от уровня вход55 ных сигналов на выходе компаратора 9 присутствует логическая единица при частоте входного сигнала от 0Д> ~Qj) до (с00 + У 4 ) , а при частоте сиг } нала меньше ( О о - S^) и больше + {.О0 Я ) компаратор выдает на выходе сигнал логического нуля. Прямоугольность АЧХ устройства обеспечивает надежное подавление синусоидальных (гармонических) помех по соседнему каналу независимо от их уровня. При воздействии импульсных помех (например, скачка напряжения на входе устройства) напряжение огибающих на выходе детекторов 5 и 6 определяется по формулам U s = 2 А-е \ /sinQt) = U 2 -1; U 6 = 2 А е'^ /cos9-t) = U 2 2 где А - амплитуда импульсной помехи; і - время после прихода помехи на вход устройства; Q- расстройка контуров относительно центральной частоты, соответственно центральная частота канала и частоты настройки первого и второго расстроенных фильтров; постоянная времени расстроенных фильтров, ли>- полуширина полосы пропускания каждого из расстроенных фильтров 1 и 2. Кривая 2.1 (U21 ) на фиг.2 - напряжение огибающей на выходе детектора 5 разностного канала, а кривая 2.2 {\]2 2) - напряжение огибающей на выходе детектора 6 суммарного канала при воздействии импульсных помех. При отсутствии фильтров низкой частоты, как это предложено в прототипе, выходы детекторов непосредстсвенно подключены к входам компаратора, на выходе которого, являющемся выходом устройства, появляются сигналы с уровнем логической единицы при превышении напряжения U 2 t над U^ 2 (.диаграмма 2.4), т.е. сигналы помехи. Очевидно, что напряжение \)2i никогда не превышает напряжения \J7i = = 2 Ае -^- (кривая 2.3). При подключении фильтров 7 и 8 низкой частоты (например RC-фильтров первого порядка) к выходам детекторов 5 и 6 време I 1267458 V ZA 2.3 A ~ 2.1 /V V A • /^•s. 4 2.5 Ч^^ ^^ 2.7 РЧ фиг.2 Редактор И.Касарда Заказ 5782/50 , Составитель М.Артамонов Техред Л.Сердюкова Корректор М.Демчик Тираж 515 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий« 113035, Москва, Ж-35, Раушская наб.^ д.А/5 Производственно-полиграфическое предприятие? г.Ужгород, ул.Проектная, 4 267458 4 Конденсатор фильтра 7, начиная с точки 2.6,разряжается по кривой 2.7. В этот момент конденсатор фильтра 8 разряжается с точки 2.8, т.е. его напряжение больше ( U s " U 2 - ) , и .? ^ , при одинаковых постоянных времени 4 разряда 11 =^ , (.О7 = 0^) кривые 2.7 и 2.5 не пересекаются, т.е. происхо> I•'дит подавление помехи. Если же
