Пристрій для відтворення магнітного запису

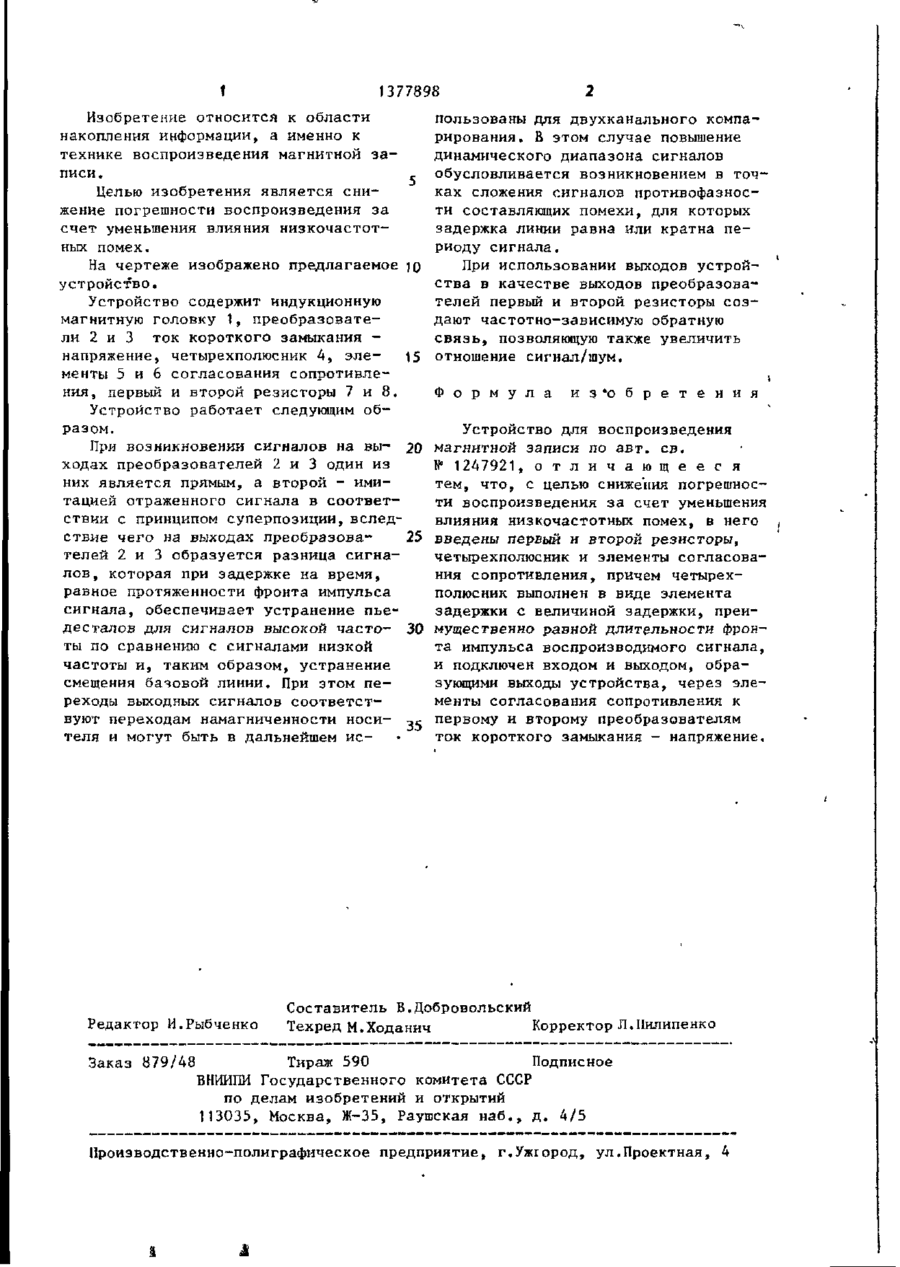

Изобретение относится к накоплению информации. Цель изобретения снижение погрешности воспроизведения за счет уменьшения влияния низкочастотных помех. На выходах преобразователей 2 и 3 образуется разница сигналов, которая при задержке на время, равное протяженности фронта импульса сигнала, обеспечивает устранение пьедесталов для сигналов высокой частоты по сравнению с сигналами низкой частоты и, таким образом, устранение смещения базовой линии. Повышение динамического диапазона сигналов обусловливается возникновением в точках сложения сигналов противофазности составляющих помехи, для которых задержка линии равна или кратна периоду сигнала. При использовании выходов устр-ва в качестве выходов преобразователей 2 и 3 резисторы 7 и 8 создают частотно-зависимую обратную связь, позволяющую увеличить отноше- с ниє сигнал/шум. 1 ил. і 1377898 Изобретение относится к области накопления информации, а именно к технике воспроизведения магнитной записи. Целью изобретения является снижение погрешности воспроизведения за счет уменьшения влияния низкочастотных помех. На чертеже изображено предлагаемое устройство. Устройство содержит индукционную магнитную головку 1, преобразователи 2 и 3 ток короткого замыкания напряжение, четырехполюсник 4, эле15 менты 5 и 6 согласования сопротивления, первый и второй резисторы 7 и 8. Устройство работает следующим образом. При возникновении сигналов на вы- 20 ходах преобразователей 2 и 3 один из них является прямым, а второй - имитацией отраженного сигнала в соответствии с принципом суперпозиции, вследствие чего на выходах преобразова25 телей 2 и 3 образуется разница сигналов, которая при задержке на время, равное протяженности фронта импульса сигнала, обеспечивает устранение пьедесталов для сигналов высокой часто- 30 ты по сравнению с сигналами низкой частоты и, таким образом, устранение смещения базовой линии. При этом переходы выходных сигналов соответствуют переходам намагниченности носи35 теля и могут быть в дальнейшем ис Редактор И.Рыбченко Заказ 879/48 пользованы для двухканального компарирования. В этом случае повышение динамического диапазона сигналов обусловливается возникновением в точках сложения сигналов противофазности составляющих помехи, для которых задержка линии равна или кратна периоду сигнала. При использовании выходов устройства в качестве выходов преобразователей первый и второй резисторы создают частотно-зависимую обратную связь, позволяющую также увеличить отношение сигнал/шум. і Ф о р м у л а и з ' о б р е т е н и я Устройство для воспроизведения магнитной записи по авт. св. № 1247921, о т л и ч а ю щ е е с я тем, что, с целью снижения погрешности воспроизведения за счет уменьшения влияния низкочастотных помех, в него введены первый и второй резисторы, четырехполюсник и элементы согласования сопротивления, причем четырехполюсник выполнен в виде элемента задержки с величиной задержки, преимущественно равной длительности фронта импульса воспроизводимого сигнала, и подключен входом и выходом, образующими выходы устройства, через элементы согласования сопротивления к первому и второму преобразователям ток короткого замыкания - напряжение. Составитель В.Добровольский Техред М.Ходанич Корректор Л.Пилипенко Тираж 590 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г.Ужюрод, ул.Проектная, 4
