Система телемеханіки

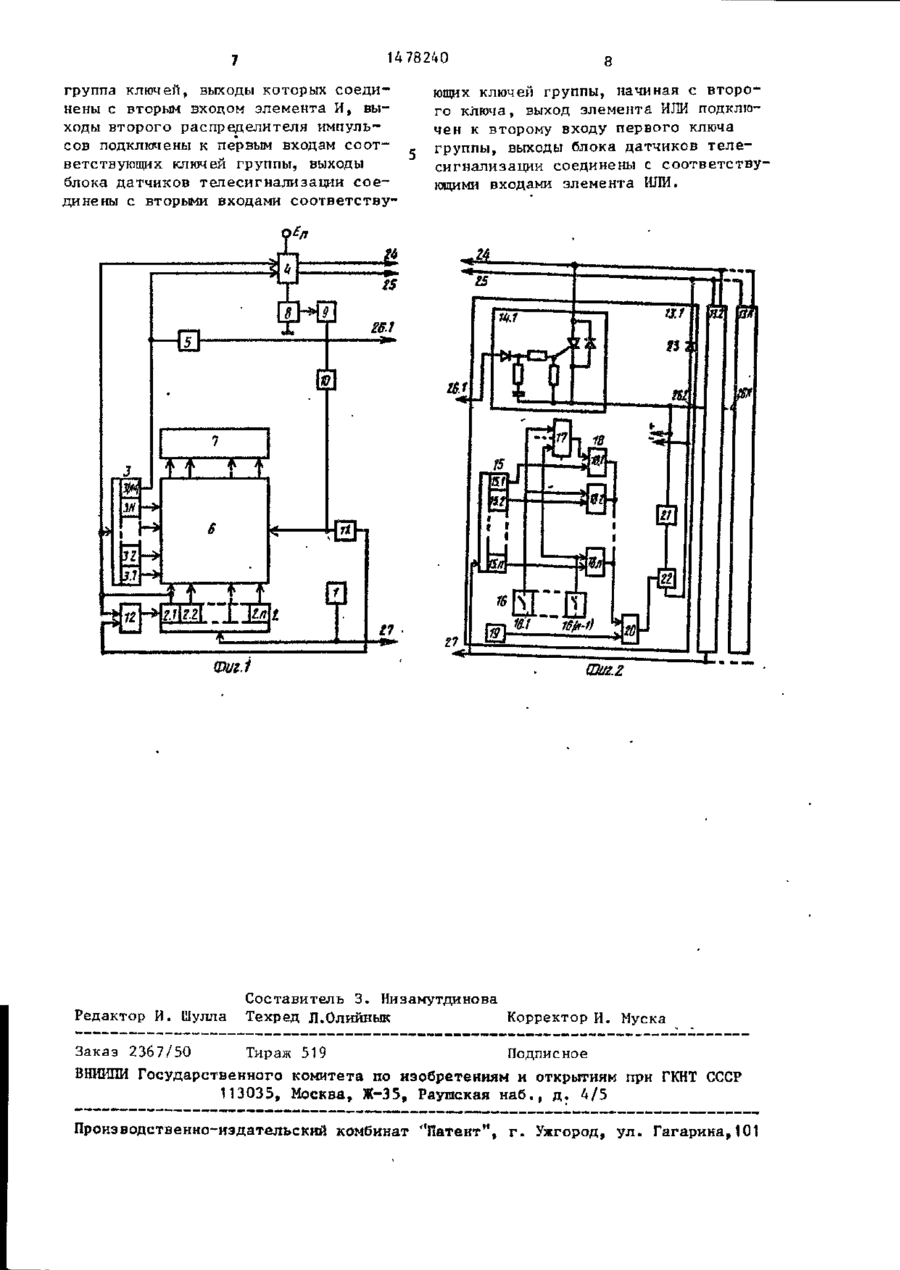

Изобретение относится к области автоматики и телемеханики и может быть использовано при создании сис 1 Изобретение относится к автоматике и телемеханике и может быть и с пользовано при создании систем телеконтроля состояния рассредоточенных объектов, имеюцих цепочечную структуру. Цель изобретения - повышение быстродействия системы. На фиг. 1 приведена блок-схема пункта управления (ПУ); на фиг. 2 блок-схема контролируемых пунктов (КП) системы телемеханики. Система телемеханики содержит на П (фиг. 1) генератор 1 импульсов, У второй 2 и первый 3 распределители тем телеконтроля состояния рассредоточенных объектов, имеющих цепочечную структуру. Цель изобретения - повышение быстродействия системы. Система телемеханики содержит на П г е У нератор импульсов, два распределителя импульсов, два формирователя импульсов, матричный дешифратор, индикатор, измерительный элемент, селектор, де~ тектор, инвертор и элемент И, а на каждом из К ячейку первого распреП делителя импульсов, второй распределитель импульсов, блок датчиков телесигнализации, элемент ИЛИ, группу ключей, генератор импульсов, элемент И, элемент нагрузки, ключ, развязыa вающий элемент, провода линии связи. Система опрашивает датчики КП, в котором обнаружен замкнутый датчик, и не обращается к датчикам на КП, где датчики не сработали. 2 ил. импульсов, второй 4 и первый 5 формирователи импульсов, матричный дешифратор 6, индикатор 7? измерительный элемент 8, селектор 9, детектор 10, инвертор 11 и элемент И 12, на каждом из К 13.1-13.N (фиг. 2) П і ячейку первого распределителя импульсов (14. 1-14.N), второй распределитель 15 импульсов, блок 16 датчиков телесигнализации, элемент И И 17, группу ключей 18,генератор Л 19 импульсов, элемент И 20, элемент 21 нагрузки, ключ 229развязывающий элемент 23, провода линии 24 - 27 связи. Каждая ячейка первого распре *Л 78240 делителя импульсов 14.1-14.N выполнена на диодах, тиристоре, конденсаторе, резисторах, соединенных соответствующим образом,* так что они образуют первый распределитель, выполненный по двухтактной схеме. Система работает следующим образом. При подаче напряжения питания з а - 10 пускается генератор 1 импульсов. Его выходные сигналы поступают в линию 27 связи и на вход продвижения р а с пределителя 2, Выходной сигнал с его первой позиции подается на вход р а с - 15 пределителя 3 и вход формирователя 4 , формирующего на своих прямом и инверсном выходах две последователь™ ности тактовых импульсов, поступающих в линии 24 и 25 связи переключе20 ния распределителя ( 1 4 . 1 - 1 4 . N ) . При включении на одном из КП 1 3 . 1 13.N (ячейка распределителя 1 4 . 1 14.N) на электронную аппаратуру КП 13.1-13.N подается напряжение пита- 25 ния с провода линии с в я з и , к которому эта ячейка подключена, через включенный тиристор, а с другого провода через элемент 23. Начинает работу распределитель 15 30 импульсов и генератор 19. Импульсы с і выходов распределителя 15, переключение которого осуществляется им-" пульсами, поступающими с провода 27, поступают на входы соответствующих 35 ключей 18, поочередно открывая их. . На другие _входы ключей, начиная с второго (18.2-18.П ), поступают выходные сигналы с блока 16 датчиков т е лесигнализации. 40 Выходы ключей 18 объединены и соединены с одним из 'входов элемента И 20, на второй вход которого поступает выходней сигнал генератора 19. При замыкании какого-либо из датчи- 45 ков 16.1-16. (п-1) с выхода элемента И 20 на вход ключа 22 поступает пачка импульсов, замыкающих ключ 22 с частотой генератора 19. и через э л е мент 21 нагрузки на соответствующей временной позиции протекает пульсиру- 50 ющий с частотой генератора 19 ток. Элемент 23 защищает аппаратуру КП от обратного напряжения при переключении проводов шин линий связи 24 55 и 25. На ІГУ измерительный элемент 8 включен т а к , что через него подается напряжение питания на формирователь 4, и токи, протекающие в проводах 24 и 25, вызывают падение напряжения на нем. При замыкании ключа 22 с частотой~*генератора 19 ток, протекающий через элемент 21 нагрузки, вызывает падение напряжения на измерительном элементе 8, которое выделяется селектором 9 и детектором 10. Сигнал ТС с выхода детектора 10 поступает на вход дешифратора 6, на другие входы которого поступают выходные сигналы р а с пределителей 2 и 3 . G выходов дешифратора 6 сигналы поступают на входы индикатора 7, осуществляющего отображение информации о состоянии КП. Цикл опроса датчиков 16 на каждом К зависит от информации ТС на выП ходе детектора 10. Если на какомлибо КП 13.1-13.N не замкнут ни один датчик блока 16, что равносильно отсутствию входных и выходного сигналов на элементе ИЛИ 17 и выходного сигнала ключа 1 8 . 1 , элемент И 20 з а крыт, а на выходе детектора 10 (фиг. 1) ТС отсутствуют, что соответствует наличию сигналов на выходе инвертора 11. Выход инвертора 11 соединен с одним из входов элемента И 12, а на другой его вход подается сигнал с первой позиции распределителя 2. В этом случае сигнал с первого выхода распределителя 2, проходя через элемент И 12, сбрасывает распределитель 2 и одновременно п е реключает распределитель 3. Этим же сигналом (на одном из входов формирователя 4) на выходе формирователя • 4 производится смена полярности проводов 24 и 25, включается следующая ячейка распределителя (14.1-14.N) и система переходит к опросу следующего КП 13.1-13 N. і Сброс распределителя 2 производится в случае отсутствия замыкания датчиков 16 телесигнализации на данном КП на первой позиции распределителей 2 и 15. Следующим импульсом на выходе генератора 1 через провод 27 распределитель 2 возвращается в первую позицию и при отсутствии сигнала ТС (ни один из датчиков 1 6 . 1 16. (п-1) на следующем К не замкнут) П вновь сбрасывается. Опрос данного КП производится также только по одной ПОЗИЦИЙ. В укороченном цикле опроса КП контролируется работоспособность системы телемеханики. 1478240 6 Замыкание какого-либо датчика 16 входом второго формирователя импульна одном из КП приводит к появлению с о в , первый выход которого подключен сигнала на одном из входов элемента к клемме источника питания, второй с выход второго формирователя импульсов ИЛИ 17, выходным сигналом которого соединен с входом измерительного элеоткрывается ключ 1 8 . 1 , а также с о о т мента, первый выход которого через ветствующий из ключей 1 8 . 2 - 1 8 . п . Сигсоединенные последовательно селектор нал с первой позиции распределителя и детектор подключен к входу матрич15.1 подается на вход элемента И 20. Импульсы генератора 19, переключая 10 ного дешифратора, с входами второй вход ключа 22, вызывают протекание группы которого соединены соответпульсирующего тока через элемент 21 наствующие выходы второго распределитегрузки и появление напряжения на измеля импульсов, первый вход которого рительном элементе 8.Выходной сигнал подключен к выходу генератора и п е р детектора 1 0 инвертируется и через эле- 15 вому проводу линии с в я з и , переый вымент И 1 2 блокирует сброс распредели- і ход второго распределителя импульсов соединен с входом первого распределителя 2. теля импульсов и вторым входом в т о Распределитель 2 на ПУ и распреде-, рого формирователя импульсов, выходы литель 15 на КП переключаются по пол20 которого подключены к второму и ному циклу. Ключи 18.2-18.п пропустретьему проводам линии с в я з и , в т о кают сигналы распределителя 15.1рой выход измерительного элемента 15.п на позициях, с оотв егс твующих соединен с клеммой нулевого потензамкнутым .датчикам 16. Сигналы ТС с циала, выход первого формирователя выхода детектора 10 на соответствую25 импульсов подключен к четвертому прощих позициях поступают на вход матводу линии с в я з и , на каждом контролиричного дешифратора 6, а после дешифруемом пункте - блок датчиков т е л е рации - на индикатор 7, где отобрасигнализации, одноименную ячейку п е р жаются замкнутые датчики на данном КП. вого распределителя импульсов, перСигнал с (N+1)-ro выхода распре30 вый выход которой соединен с вторым делителя 3 поступает на вход формипроводом линии с в я з и , второй распрерователя 4, вызывая обесточивание делитель импульсов, вход которого линий 24 и 25 связи для синфазироваподключен к первому проводу линии ния распределителей ПУ и КП, и на связи, генератор импульсов, выход вход формирователя 5 импульса запуска которого соединен с первым входом распределителя 14.1-14.N, выход кото35 элемента И, выход которого подключен рого связан с проводом 26, по коток первому входу ключа, второй вход рому осуществляется ввод единицы в которого соединен через элемент напервую ячейку распределителя. Трансгрузки с вторым выходом ячейки п е р ляция единицы с предыдущей ячейки на последующую осуществляется по прово- 40 вого распределителя импульсов, выход ключа подключен через развязывадам 26.2-26.N. ющий элемент к третьему проводу линии Система опрашивает датчики того связи, второй выход ячейки первого КП, в котором обнаружен замкнутый распределителя импульсов каждого предатчик, и не обращается к датчикам на КП, где они не сработали, что су- 45 дыдущего контролируемого пункта подключен к входу ячейки первого распрещее ив енно повышает ее быстродействие. делителя импульсов каждого последующего контролируемого пунта, о т л и Ф о р м у л а и з о б р е т е н и я ч а ю щ а я с я тем, ч т о , с целью повышения быстродействия системы, в Система телемеханики, содержащая 50 нее введены на пункте управления инна пункте управления первый распревертор, элемент И, первый вход котоделитель импульсов, выходы группы рого объединен с входом первого раскоторого соединены с соответствующипределителя импульсов, выход соедими входами первой группы матричного дешифратора, выходы которого подклю- 55 нен с вторым входом второго распределителя импульсов, второй вход элечены к соответствующим входам индимента И через инвертор подключен к катора, выход первого распределителя выходу детектора, на каждом контролиимпульсов соединен с входом первого руемом пункте введены элемент ИЛИ, формирователя импульсов и первым 1A 78240 группа ключей, выходы которых соединены с вторым входом элемента И, выходы второго распределителя импульсов подключены к первым входам соответствующих ключей группы, выходы блока датчиков телесигнализации соединены с вторыми входами соответству 8 ющих ключей группы, начиная с второго ключа, выход элемента И И подклюЛ чен к второму входу первого ключа группы, выходы блока датчиков телесигнализации соединены с соответствующими входами элемента ИЛИ. Фиг.1 Шш.г Редактор И. Шулла Составитель 3. Низамутдинова Техред Л.Олийнык Корректор И. Муска Заказ 2367/50 Тираж 519 Подписное ВНИИЇЇИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1 1 3 0 3 5 , Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, у л . Гагарина,101
