Портативний автономний мультифункціональний аудіоінформаційний комплекс

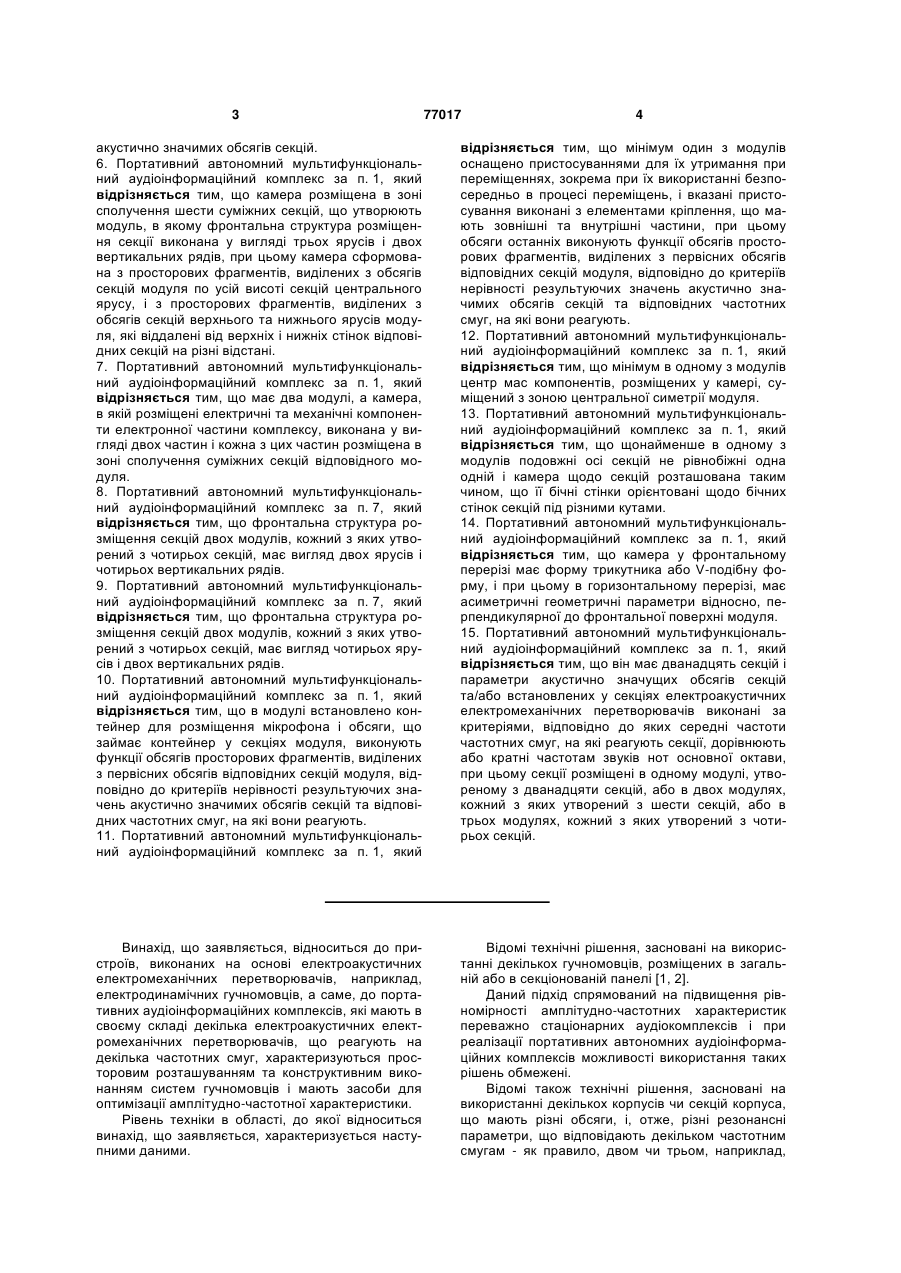

1. Портативний автономний мультифункціональний аудіоінформаційний комплекс, що має корпус, виконаний у вигляді секцій, в яких розміщені електроакустичні перетворювачі, переважно електродинамічні гучномовці, і щонайменше одна камера, в якій розміщені електричні та механічні компоненти електронної частини комплексу, які містять джерела аудіосигналів, який відрізняється тим, що з суміжних секцій корпусу сформовані модулі і щонайменше в одному з модулів камера розміщена в зоні сполучення суміжних секцій, яка є сукупністю обсягів просторових фрагментів, виділених з первісних обсягів відповідних секцій, при цьому співвідношення обсягів вказаних просторових фрагментів відповідає критеріям нерівності результуючих значень акустично значимих обсягів секцій та відповідних частотних смуг, на які внаслідок резонансних явищ реагують ці обсяги. 2. Портативний автономний мультифункціональний аудіоінформаційний комплекс за п. 1, який відрізняється тим, що камера розміщена в зоні 2 77017 1 3 77017 4 акустично значимих обсягів секцій. 6. Портативний автономний мультифункціональний аудіоінформаційний комплекс за п. 1, який відрізняється тим, що камера розміщена в зоні сполучення шести суміжних секцій, що утворюють модуль, в якому фронтальна структура розміщення секції виконана у вигляді трьох ярусів і двох вертикальних рядів, при цьому камера сформована з просторових фрагментів, виділених з обсягів секцій модуля по усій висоті секцій центрального ярусу, і з просторових фрагментів, виділених з обсягів секцій верхнього та нижнього ярусів модуля, які віддалені від верхніх і нижніх стінок відповідних секцій на різні відстані. 7. Портативний автономний мультифункціональний аудіоінформаційний комплекс за п. 1, який відрізняється тим, що має два модулі, а камера, в якій розміщені електричні та механічні компоненти електронної частини комплексу, виконана у вигляді двох частин і кожна з цих частин розміщена в зоні сполучення суміжних секцій відповідного модуля. 8. Портативний автономний мультифункціональний аудіоінформаційний комплекс за п. 7, який відрізняється тим, що фронтальна структура розміщення секцій двох модулів, кожний з яких утворений з чотирьох секцій, має вигляд двох ярусів і чотирьох вертикальних рядів. 9. Портативний автономний мультифункціональний аудіоінформаційний комплекс за п. 7, який відрізняється тим, що фронтальна структура розміщення секцій двох модулів, кожний з яких утворений з чотирьох секцій, має вигляд чотирьох ярусів і двох вертикальних рядів. 10. Портативний автономний мультифункціональний аудіоінформаційний комплекс за п. 1, який відрізняється тим, що в модулі встановлено контейнер для розміщення мікрофона і обсяги, що займає контейнер у секціях модуля, виконують функції обсягів просторових фрагментів, виділених з первісних обсягів відповідних секцій модуля, відповідно до критеріїв нерівності результуючих значень акустично значимих обсягів секцій та відповідних частотних смуг, на які вони реагують. 11. Портативний автономний мультифункціональний аудіоінформаційний комплекс за п. 1, який відрізняється тим, що мінімум один з модулів оснащено пристосуваннями для їх утримання при переміщеннях, зокрема при їх використанні безпосередньо в процесі переміщень, і вказані пристосування виконані з елементами кріплення, що мають зовнішні та внутрішні частини, при цьому обсяги останніх виконують функції обсягів просторових фрагментів, виділених з первісних обсягів відповідних секцій модуля, відповідно до критеріїв нерівності результуючих значень акустично значимих обсягів секцій та відповідних частотних смуг, на які вони реагують. 12. Портативний автономний мультифункціональний аудіоінформаційний комплекс за п. 1, який відрізняється тим, що мінімум в одному з модулів центр мас компонентів, розміщених у камері, суміщений з зоною центральної симетрії модуля. 13. Портативний автономний мультифункціональний аудіоінформаційний комплекс за п. 1, який відрізняється тим, що щонайменше в одному з модулів подовжні осі секцій не рівнобіжні одна одній і камера щодо секцій розташована таким чином, що її бічні стінки орієнтовані щодо бічних стінок секцій під різними кутами. 14. Портативний автономний мультифункціональний аудіоінформаційний комплекс за п. 1, який відрізняється тим, що камера у фронтальному перерізі має форму трикутника або V-подібну форму, і при цьому в горизонтальному перерізі, має асиметричні геометричні параметри відносно, перпендикулярної до фронтальноїповерхні модуля. 15. Портативний автономний мультифункціональний аудіоінформаційний комплекс за п. 1, який відрізняється тим, що він має дванадцять секцій і параметри акустично значущих обсягів секцій та/або встановлених у секціях електроакустичних електромеханічних перетворювачів виконані за критеріями, відповідно до яких середні частоти частотних смуг, на які реагують секції, дорівнюють або кратні частотам звуків нот основної октави, при цьому секції розміщені в одному модулі, утвореному з дванадцяти секцій, або в двох модулях, кожний з яких утворений з шести секцій, або в трьох модулях, кожний з яких утворений з чотирьох секцій. Винахід, що заявляється, відноситься до пристроїв, виконаних на основі електроакустичних електромеханічних перетворювачів, наприклад, електродинамічних гучномовців, а саме, до портативних аудіоінформаційних комплексів, які мають в своєму складі декілька електроакустичних електромеханічних перетворювачів, що реагують на декілька частотних смуг, характеризуються просторовим розташуванням та конструктивним виконанням систем гучномовців і мають засоби для оптимізації амплітудно-частотної характеристики. Рівень техніки в області, до якої відноситься винахід, що заявляється, характеризується наступними даними. Відомі технічні рішення, засновані на використанні декількох гучномовців, розміщених в загальній або в секціонованій панелі [1, 2]. Даний підхід спрямований на підвищення рівномірності амплітудно-частотних характеристик переважно стаціонарних аудіокомплексів і при реалізації портативних автономних аудіоінформаційних комплексів можливості використання таких рішень обмежені. Відомі також технічні рішення, засновані на використанні декількох корпусів чи секцій корпуса, що мають різні обсяги, і, отже, різні резонансні параметри, що відповідають декільком частотним смугам - як правило, двом чи трьом, наприклад, 5 для низьких, середніх і високих частот (при цьому запропоновано, зокрема, виконання загального корпусу пристрою пірамідальної форми US5097514, Equilateral tetrahedral speaker system, 1992) [3]. Однак і такі рішення мають обмежені можливості при застосуванні в пристроях, призначених для використання в якості портативних автономних аудіоінформаційних комплексів. Відомі технічні рішення, засновані на формуванні акустичних систем з багатьох, зокрема, ідентичних, електроакустичних перетворювачів. Так, запропонована в патентах [4, 5, 6] фірми NEW TRANSDUCERS LTD (GB), й акустична система має розширені функціональні можливості за рахунок j виконання у вигляді ґратів гучномовців, встановлених на панелях, які сполучені за допомогою елементів, що мають властивості шарнірів і забезпечують можливість оперативних змін просторової структури акустичної системи. Відомі також системи відтворення звуку, виконані у вигляді багатьох гучномовців, кожен з яких має оболонку і розміщений в окремій порожнині; (у западині), сформованій у суцільній поверхні, наприклад, у стелі або стіні приміщення (при цьому вказані западини є переважно сферичними і рівними за розміром, а гучномовці переважно ідентичні) - патент США US4057689, 1977, "High fidelity sound reproduction system" (STALLINGS JR ROBERT J. SMITH JR ROY H) [7]. Однак ці рішення, орієнтовані на застосування переважно в стаціонарних умовах і характеризуються складністю реалізації. В якості прототипу винаходу, що заявляється, є доцільним вибір технічного рішення згідно з винаходом за патентом ЕРІ 148759 [8] (а також за патентом ЕРІ 148758 [9]), С1. int. H04R5/02 (2001) фірми THOMSON MULTIMEDIA S. А. на «Cabinet for audio devices" - на "Корпус для аудіопристроїв". Ця розробка спрямована на вирішення задачі зменшення витрат при виробництві аудіоінформаційних комплексів різних функціональних застосувань та модифікацій і характеризується тим, що в своєму складі має корпус з двома секціями, в яких розміщені електроакустичні перетворювачі, і камеру, в якій розміщені електричні та механічні компоненти електронної частини комплексу, зокрема власні джерела аудіосигналів, підсилювачі, елементи регулювання та/або індикації параметрів режимів і джерела та/або перетворювачі електричного живлення. Однак, для поліпшення параметрів портативних аудіоінформаційних комплексів, що мають декілька електроакустичних перетворювачів, шляхом застосування простих конструктивних заходів, використання принципів данного підходу недостатньо. Враховуючи наведені дані щодо рівня аналогів і прототипу, задача, на вирішення якої спрямоване технічне рішення, що заявляється, полягає в підвищенні рівномірності амплітудно-частотної характеристики при використанні простих технологічних засобів, що не призводять до значного підвищення вартості виготовлення аудіоінформаційних комплексів з одночасним урахуванням особливостей, характерних для різних видів функціонального 77017 6 застосування і різних умов використання портативних автономних мультифункціональних аудіоінформаційних комплексів. Суть винаходу, що заявляється, полягає у наступному. У портативному автономному мультифункціональному аудіоінформаційному комплексі, що має корпус, виконаний у вигляді секцій, в яких розміщені електроакустичні перетворювачі, переважно електродинамічні гучномовці, і щонайменше одна камера, в якій розміщені електричні та механічні компоненти електронної частини комплексу, зокрема, власні джерела аудіосигналів, наприклад, один або декілька мікрофонів, та/або засоби підключення до зовнішніх джерел аудіосигналів, підсилювачі, елементи регулювання та/або індикації параметрів режимів і джерела та/або перетворювачі електричного живлення, з суміжних секцій корпусу сформовані модулі і щонайменше в одному з модулів камера розміщена в зоні сполучення суміжних секцій, яка є сукупністю обсягів просторових фрагментів, виділених з первісних обсягів відповідних секцій, при цьому співвідношення обсягів вказаних просторових фрагментів відповідає критеріям нерівності результуючих значень акустично значимих обсягів секцій та відповідних частотних смуг, на які внаслідок резонансних явищ реагують ці обсяги (просторова зона, зазначена вище як „зона сполучення суміжних секцій", є сукупністю обсягів просторових фрагментів, виділених з первісних обсягів відповідних секцій і розміщена у прилеглих одна до одної частинах внутрішніх обсягів суміжних секцій). Зокрема, камера може бути розміщена в зоні сполучення чотирьох суміжних секцій, що утворюють модуль, в якому фронтальна структура розміщення секції виконана у вигляді двох ярусів і двох вертикальних рядів, і при цьому висота зони камери, сформованої з просторових фрагментів, виділених з обсягів секцій нижнього ярусу модуля дорівнює висоті внутрішнього простору цих секцій, а висота зони камери, сформованої з просторових фрагментів, виділених з обсягів секцій верхнього ярусу модуля, є меншою ніж висота внутрішнього простору цих секцій. При цьому, портативний автономний мультифункціональний аудіоінформаційний комплекс може бути реалізований у виконанні, за яким в зоні сполучення чотирьох суміжних секцій, що утворюють модуль, камера розташована асиметрично і співвідношення обсягів V1 V2, V3, V4 просторових фрагментів, виділених з первісних обсягів VO1, VO2, VO3, VO4 відповідно першої, другої, третьої та четвертої секцій модуля, відповідає залежності V1 > V2 > V3 > V4, а результуючі значення акустично значимих обсягів V1, V2, V3, V4 відповідних секцій модуля відповідають залежностям V1 = VO1 - V1, V2 = VO2 - V2, V3 = VO3 - V3, V4 = VO4 - V4 та залежності V1 < V2 < V3 < V4. 7 Поряд з цим, при виконанні комплексу як мінімум з двома модулями, останні можуть бути виконані з можливістю використання з просторовим рознесенням та/або з різною просторовою орієнтацією. Крім того, як мінімум у двох секціях модулів можуть бути виконані фазоінвертори, які реагують на частотні смуги, що не співпадають з частотними смугами, на які реагують результуючі значення акустично значимих обсягів секцій. Також можливе виконання портативного автономного мультифункціонального аудіоінформаційного комплексу, при якому камера розміщена в зоні сполучення шести суміжних секцій, що утворюють модуль, в якому фронтальна структура розміщення секції виконана у вигляді трьох ярусів і двох вертикальних рядів, при цьому камера сформована з просторових фрагментів, виділених з обсягів секцій модуля по усій висоті секцій центрального ярусу, і з просторових фрагментів, виділених з обсягів секцій верхнього та нижнього ярусів модуля, які віддалені від верхніх і нижніх стінок відповідних секцій на різні відстані. Крім того, комплекс може мати два модулі, а камера, в якій розміщені електричні та механічні компоненти електронної частини комплексу, може бути виконана у вигляді двох частин і кожна з цих частин розміщена в зоні сполучення суміжних секцій відповідного модуля. При цьому, фронтальна структура розміщення секцій двох модулів, кожний з яких утворений з чотирьох секцій, може мати вигляд двох ярусів і чотирьох вертикальних рядів, або чотирьох ярусів і двох вертикальних рядів. Поряд з цим, в модулі може бути встановлено контейнер для розміщення мікрофона і обсяги, що займає контейнер у секціях модуля, можуть виконувати функції обсягів просторових фрагментів, виділених з первісних обсягів відповідних секцій модуля, у відповідності до критеріїв нерівності результуючих значень акустично значимих обсягів секцій та відповідних частотних смуг, на які вони реагують. Також можливе виконання комплексу, за яким мінімум один з модулів оснащено пристосуваннями для їх утримання при переміщеннях, зокрема, при їх використанні безпосередньо в процесі переміщень, і вказані пристосування виконані з елементами кріплення, що мають зовнішні та внутрішні частини, при цьому обсяги останніх виконують функції обсягів просторових фрагментів, виділених з первісних обсягів відповідних секцій модуля, у відповідності до критеріїв нерівності результуючих значень акустично значимих обсягів секцій та відповідних частотних смуг, на які вони реагують. Передбачене також виконання комплексу, при якому мінімум в одному з модулів центр мас компонентів, розміщених у камері, суміщений з зоною центральної симетрії модуля. Крім того, можливе виконання комплексу, за яким щонайменше в одному з модулів подовжні осі секцій не рівнобіжні одна одній і камера щодо секцій розташована таким чином, що її бічні стінки орієнтовані щодо бічних стінок секцій під різними кутами. 77017 8 Поряд з цим, можливе виконання комплексу, за яким камера у фронтальному перетині має форму трикутника або V-образну форму, і при цьому в горизонтальному перетині має асиметричні геометричні параметри відносно вісі, перпендикулярної до фронтальної поверхні модуля. Крім того, портативний автономний мультифункціональний аудіоінформаційний комплекс може мати дванадцять секцій і в даному виконанні параметри акустично значущих обсягів секцій та/або встановлених у секціях електроакустичних електромеханічних перетворювачів виконані за критеріями, у відповідності до яких середні частоти частотних смуг, на які реагують секції, дорівнюють або кратні частотам звуків нот основної октави, при цьому секції можуть бути розміщені в одному модулі, утвореному з дванадцяти секцій, або в двох модулях, кожний з яких утворений з шести секцій, або в трьох модулях, кожний з яких утворений з чотирьох секцій. Портативний автономний мультифункціональний аудіоінформаційний комплекс, що заявляється, може використовуватись в різних галузях, зокрема, в учбово-виховних, спортивно-оздоровчих та рекламно-інформаційних технологіях. Суть винаходу, що заявляється, пояснюється описом декількох прикладів його здійснення, а також відповідними ілюстраціями, що пояснюють особливості запропонованих рішень. На Фіг.1 наведено блок-схему портативного автономного мультифункціонального аудіоінформаційного комплексу з двома модулями, розташованими один над одним (при виконанні кожного з модулів з чотирьох секцій); на Фіг.2 наведено розріз (А-А) одного з модулів за схемою Фіг.1; на Фіг.3 зображено приклад виконання модуля комплексу з суміщенням центра мас компонентів, розміщених у камері, з зоною центральної симетрії модуля; на Фіг.4 подано фронтальне зображення до прикладу виконання модуля за Фіг.3; на Фіг.5 наведено схематичне зображення зовнішнього вигляду виконання модуля комплексу, на якому представлено розташовані на передній панелі модуля зони для розміщення елементів регулювання та/або елементів індикації параметрів режимів; на Фіг.6 зображена схема комплексу, що базується на використанні двох модулів, кожен з яких має чотири секції з фронтальною структурою розміщення секцій у вигляді двох ярусів і двох вертикальних рядів (схема наведена для пояснення принципів формування співвідношень параметрів секцій модулів комплексу); на Фіг.7 наведено приклад виконання модуля, в якому камера у фронтальному перетині має форму трикутника; на Фіг.8 зображено приклад виконання модуля, в якому камера у фронтальному перетині має V-образну форму; на Фіг.9 наведено зображення горизонтального перетину (В-В) камери за прикладом, зображеним на Фіг.8. Зображений на Фіг.1 приклад виконання пор 9 тативного автономного мультифункціонального аудіоінформаційного комплексу, характеризується тим, що має модулі 1 і 2 сформовані з суміжних секцій 3, 4, 5, 6 та секцій 7, 8, 9, 10 корпусу 11, в яких встановлені електроакустичні перетворювачі 12 (наприклад, електродинамічні гучномовці) і в яких розміщені фазоінвертори 13. В модулях 1 і 2 в зонах сполучення відповідних секцій (секцій 3, 4, 5, 6 та секцій 7, 8, 9, 10) розміщені камери 14 та 15, призначені для розміщення електричних та механічних компонентів електронної частини комплексу, при цьому камера 14 сформована з просторових фрагментів 16, 17, 18, 19 зони сполучення суміжних секцій 3, 4, 5, 6 модуля 1, і камера 15 сформована з просторових фрагментів 20, 21, 22, 23, зони сполучення суміжних секцій 7, 8, 9, 10 модуля 2, при цьому зазначені просторові фрагменти 16, 17, 18, 19 та просторові фрагменти 20, 21, 22, 23 виділені з первісних обсягів відповідно секцій 3, 4, 5, 6 і секцій 7, 8, 9, 10, а співвідношення обсягів вказаних просторових фрагментів відповідає критеріям нерівності результуючих значень акустично значимих обсягів секцій та відповідних частотних смуг, на які внаслідок резонансних явищ реагують ці обсяги (як було зазначено вище, зона сполучення суміжних секцій, є сукупністю обсягів просторових фрагментів, виділених з первісних обсягів відповідних секцій і розміщена у прилеглих одна до одної частинах внутрішніх обсягів суміжних секцій). На Фіг.3 зображено модуль комплексу у виконанні, при якому подовжні вісі секцій 24 і 25 модуля не рівнобіжні одна одній і камера 26 щодо секцій 24 і 25 розташована таким чином, що її бічні стінки 27 і 28 орієнтовані щодо бічних стінок 29 і 30 секцій 24 і 25 під різними кутами. При цьому, в даній реалізації одночасно з асиметричним розташуванням камери 26 щодо обсягів секцій 24 і 25 також забезпечена можливість розміщення в камері 26 компонентів, які мають значну масу, наприклад, електрохімічного джерела живлення, зокрема акумулятора (на Фіг.3 - позиція 31), таким чином, що центр мас цих компонентів є суміщеним з зоною центральної симетрії модуля (вигляд спереду цього виконання модуля наведено на Фіг.4). Забезпечення такого ефекту особливо важливе при реалізації і використанні портативних автономних мультифункціональних аудіоінформаційних комплексів, зокрема, у виконанні, за яким мінімум один з модулів оснащено пристосуваннями для утримання при переміщеннях, наприклад, для такого виду функціонального призначення комплексу, як відтворення аудіопрограм безпосередньо в процесі переміщень комплексу оператором у відповідній просторовій зоні (зокрема, в режимі використання при переміщеннях мікрофона в якості джерела аудіосигналів). На схематичному зображенні зовнішнього вигляду даного виконання модуля комплексу (Фіг.5) також представлено зони 32 - на передній панелі модуля - для розміщення елементів 33 і 34 регулювання та/або елементи 35 індикації параметрів режимів (зручність такого розташування полягає, зокрема, у тому, що елементи регулювання та/або елементи індикації параметрів режимів розміщені 77017 10 у просторовій зоні, що є суміжною з камерою, в якій розміщені електричні та механічні компоненти електронної частини комплексу). Принципи формування співвідношень параметрів секцій модулів комплексу, згідно з винаходом, ілюструє опис, що наводиться нижче, прикладу реалізації портативного автономного мультифункціонального аудіоінформаційного комплексу, що базується на використанні двох модулів, кожен з яких має чотири секції з фронтальною структурою розміщення секцій, яка має вигляд двох ярусів і двох вертикальних рядів (схема наведена на Фіг.6, на схемі і у подальшому описі модулі позначені літерами А і В, їх секції позначені цифрами, а позначення параметрів секцій модулів наводяться з відповідними індексами). При асиметричному розташуванні камер КА і КB в зонах сполучення суміжних секцій SA1, SA2, SA3, SA4 модуля А та секцій SB1, SB2, SB3, SB4 модуля В у відповідності до критеріїв нерівності результуючих значень і акустично значимих обсягів секцій та відповідних частотних смуг, на які внаслідок резонансних явищ реагують вказані обсяги, співвідношення обсягів просторових фрагментів, виділених з первісних обсягів секцій модулів, співвідношення параметрів для даного прикладу реалізації портативного автономного мультифункціонального аудіоінформаційного комплексу визначаються наступним чином. За умов вибору співвідношення первісних обсягів VOSA1, VOSA2, VOSA3, VOSA4 секцій модуля А і первісних обсягів VOSB1, VOSB2, VOSB3, VOSB4 секцій модуля В у відповідності до залежності VOSA1 = VOSA2 = VOSA3 = VOSA4 = VOSB1 = VOSB2 = VOSB3 = VOSB4, (7) а також вибору співвідношень геометричних параметрів камер КА і КB модулів А і В у відповідності до залежностей XA + YA = ZA, (8) XB + YB = ZB, (9) та у відповідності до залежності, що характеризує параметри асиметричного розташування камер КА і КB відносно загальних зон сполучення суміжних секцій модулів А і В, ХА < YA < ХB VVB3 > VVB4 > VA3 > VA2 > VB1 > VVB2 > VA1 (13) та такі співвідношення результуючих значень акустично значимих обсягів секцій VA4 < VB3 < VB4 < VA3 < VA2 < VB1 < VB2 FVB3 > FVB4 > FVA3 > FVA2 > FVB1 > FVB2 > FVA1 (15) Наведені приклади конкретного виконання портативного автономного мультифункціонального аудіоінформаційного комплексу не вичерпують усі можливі його реалізації в межах обсягу правової охорони винаходу, що заявляється, що відповідає незалежному пункту даної редакції формули винаходу. Так, зокрема, можливі виконання комплексу, у вигляді двох або більше модулів з реалізацією різних значень висот камер в різних модулях. Також можливі виконання камер, які мають правильну чи неправильну форму, але не прямокутну форму, зокрема, фронтального перерізу. Так, зокрема, на Фіг.7 наведено приклад виконання модуля, в якому камера 36 у фронтальному перетині має форму трикутника, а на Фіг.8 та Фіг.9 - приклад виконання модуля, в якому камера у фронтальному перетині 37 має V-образну форму, і при цьому в горизонтальному перетині 38 (наприклад, по В-В Фіг.9) має асиметричні геометричні параметри відносно вісі, перпендикулярної до фронтальної поверхні модуля. Для таких видів функціонального застосування портативного автономного мультифункціонального аудиоінформаціоного комплексу як, наприклад, відтворення переважно музичних програм, або при реалізації на основі комплексу електромузичних інструментів, технічні рішення данного винаходу дозволяють при використанні відносно простих заходів реалізувати мультірезонансний аудіоінформаційний комплекс, який має дванадцять секцій і в даному виконанні параметри акустично значущих обсягів секцій та/або встановлених у секціях електроакустичних електромеханічних перетворювачів виконані за критеріями, у відповідності до 77017 12 яких середні частоти частотних смуг, на які реагують секції, дорівнюють або кратні частотам звуків нот основної октави, при цьому секції можуть бути розміщені в одному модулі, утвореному з дванадцяти секцій, або в двох модулях, кожний з яких утворений з шести секцій, або в трьох модулях, кожний з яких утворений з чотирьох секцій. Бібліографічні дані 1. US2001017927. С1. int. - H04R1/02; Н05К5/00. Flat panel loudspeaker arrangement, Publication date: 2001-08-30 Inventor: BACHMANN WOLFGANG (DE); KRUMP GERHARD (DE); ZIGANKI ANDREAS (DE); REGAL HANS-JUERGEN (DE); 2. GB1310165. C1. int. H04R1/32. SOUND RADIATOR. 1973-03-14. ELEKTROAKUSZTIKAI GYAR. 3. US5097514. C1. int. H04R1/24; H04R1/28. Equilateral tetrahedral speaker system. 1992-03-17. Inventor: MCNEILL DENNIS G (US) Applicant: MCNEILL DENNIS G (US). 4. GB 9709969. C1. int. H04R1/40. 1997. NEW TRANSDUCERS LTD (GB) 5. WO 98/53683. C1. int. H04R1/40. 1998. NEW TRANSDUCERS LTD (GB) 6. RU 99127299/28. C1. int. H04R1/40. 2001. АКУСТИЧЕСКИЙ ОБЪЕКТ. NEW TRANSDUCERS LTD (GB). 7. US4057689. C1. Int. H04R1/02, "High fidelity sound reproduction system and modules thereof, 1977 (STALLINGS JR ROBERT J. SMITH JR ROY H). 8. EP1148758. C1. int. H04R5/02. 2001-10-24. Cabinet for audio devices. THOMSON MULTIMEDIA SA. 9. EP1148759. C1. int. H04R5/02. 2001-10-24. Cabinet for audio devices. THOMSON MULTIMEDIA SA. 13 77017 14 15 Комп’ютерна верстка А. Крулевський 77017 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
