Індукційний електронагрівач

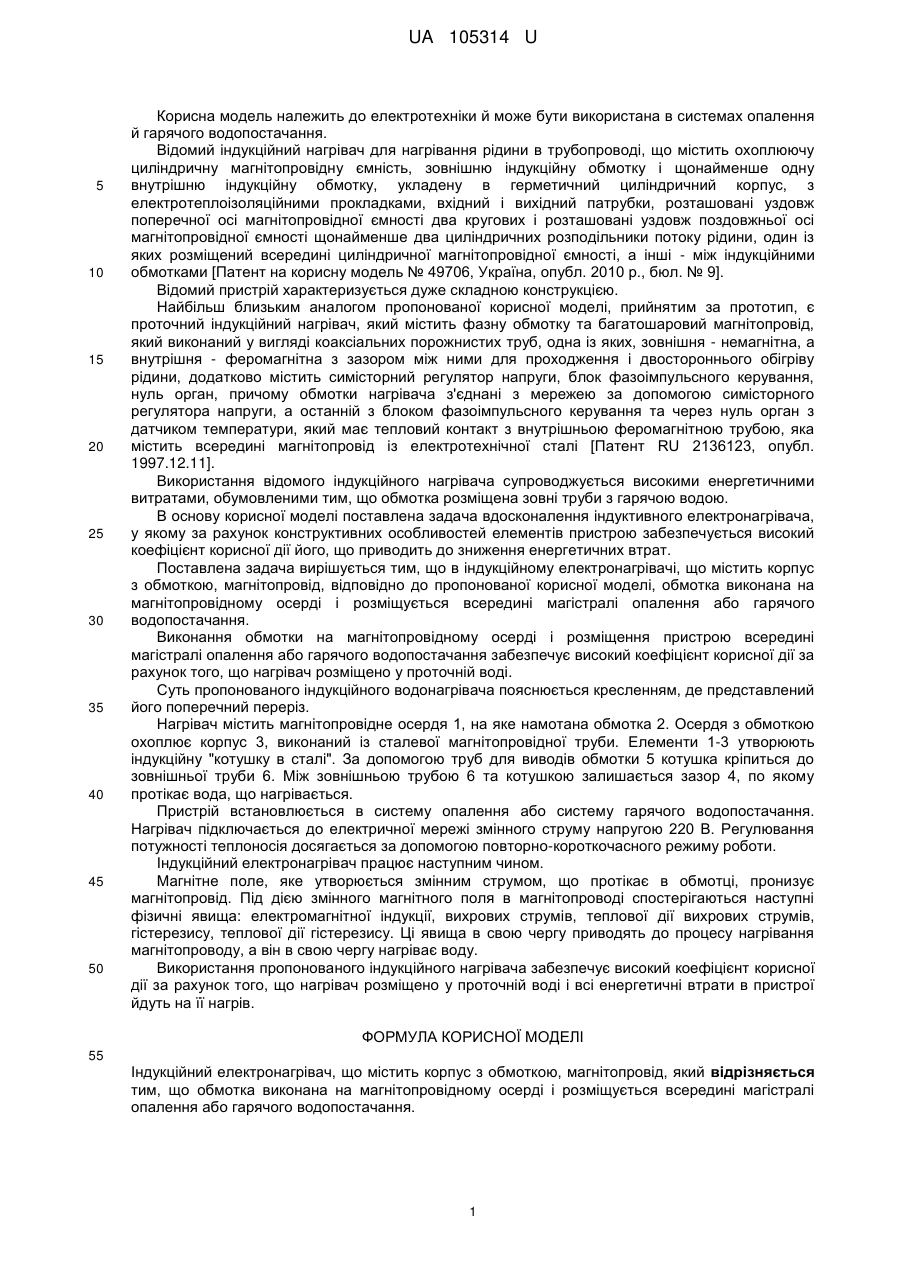

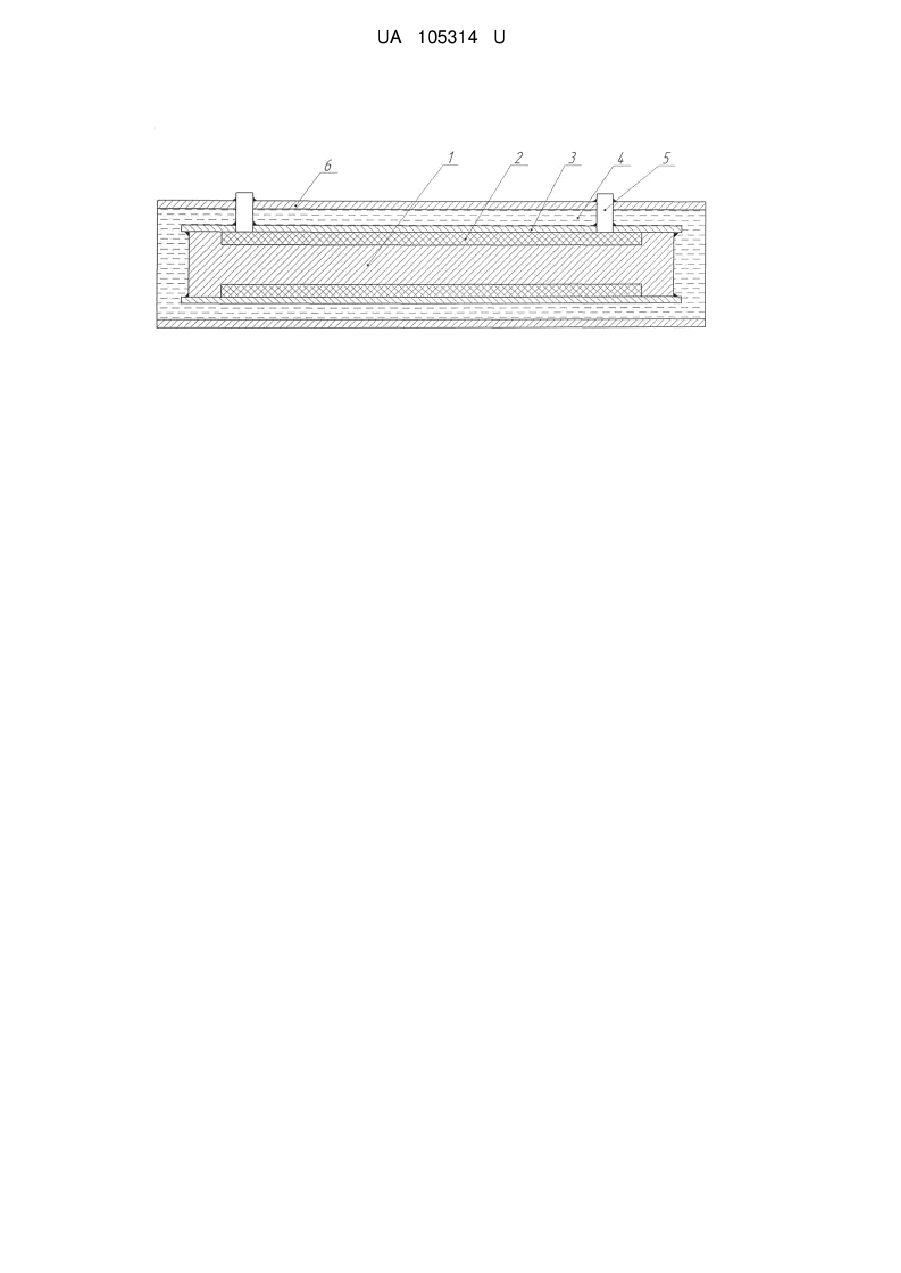

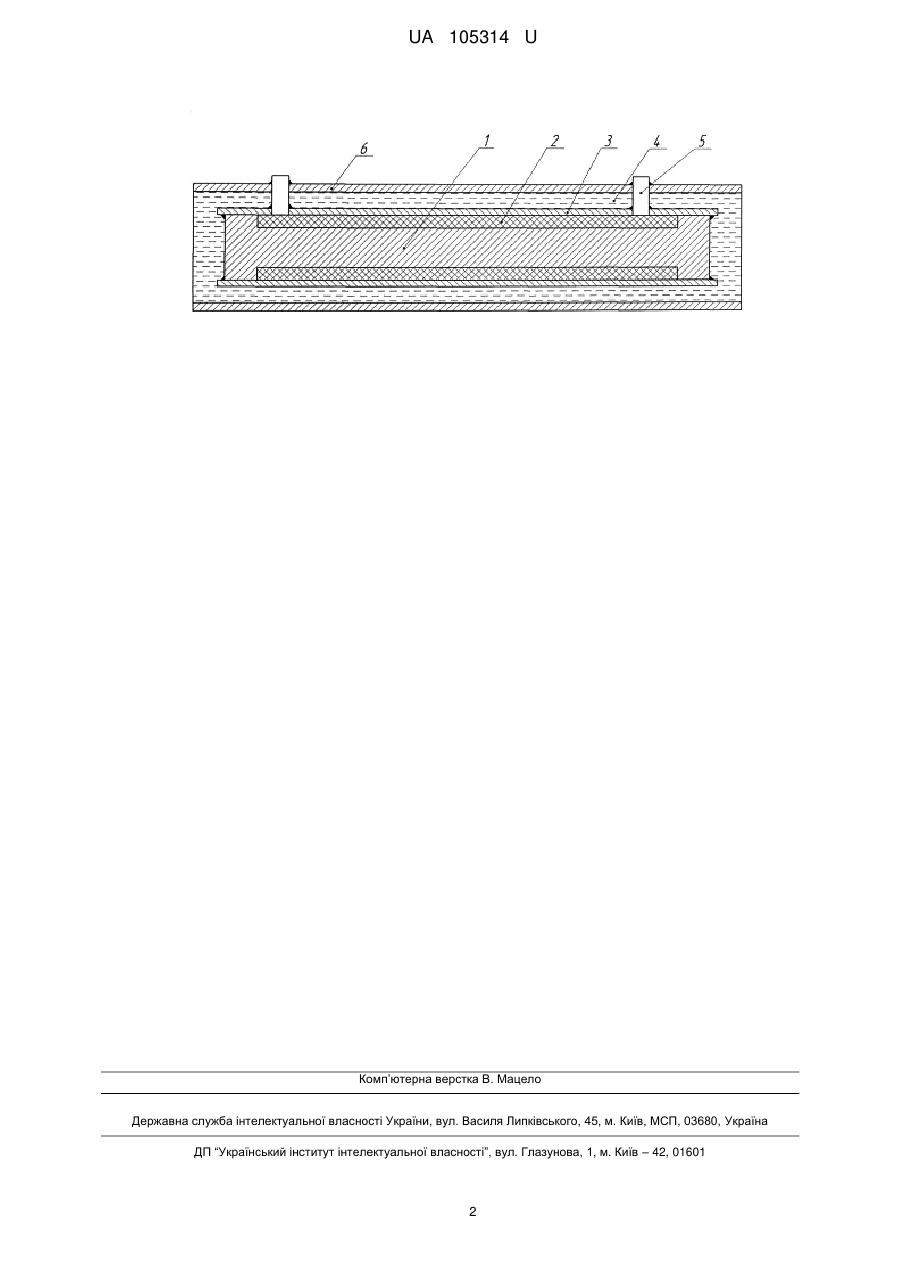

Реферат: Індукційний електронагрівач містить корпус з обмоткою, яка виконана на магнітопровідному осерді і розміщується всередині магістралі опалення або гарячого водопостачання. UA 105314 U (54) ІНДУКЦІЙНИЙ ЕЛЕКТРОНАГРІВАЧ UA 105314 U UA 105314 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до електротехніки й може бути використана в системах опалення й гарячого водопостачання. Відомий індукційний нагрівач для нагрівання рідини в трубопроводі, що містить охоплюючу циліндричну магнітопровідну ємність, зовнішню індукційну обмотку і щонайменше одну внутрішню індукційну обмотку, укладену в герметичний циліндричний корпус, з електротеплоізоляційними прокладками, вхідний і вихідний патрубки, розташовані уздовж поперечної осі магнітопровідної ємності два кругових і розташовані уздовж поздовжньої осі магнітопровідної ємності щонайменше два циліндричних розподільники потоку рідини, один із яких розміщений всередині циліндричної магнітопровідної ємності, а інші - між індукційними обмотками [Патент на корисну модель № 49706, Україна, опубл. 2010 p., бюл. № 9]. Відомий пристрій характеризується дуже складною конструкцією. Найбільш близьким аналогом пропонованої корисної моделі, прийнятим за прототип, є проточний індукційний нагрівач, який містить фазну обмотку та багатошаровий магнітопровід, який виконаний у вигляді коаксіальних порожнистих труб, одна із яких, зовнішня - немагнітна, а внутрішня - феромагнітна з зазором між ними для проходження і двостороннього обігріву рідини, додатково містить симісторний регулятор напруги, блок фазоімпульсного керування, нуль орган, причому обмотки нагрівача з'єднані з мережею за допомогою симісторного регулятора напруги, а останній з блоком фазоімпульсного керування та через нуль орган з датчиком температури, який має тепловий контакт з внутрішньою феромагнітною трубою, яка містить всередині магнітопровід із електротехнічної сталі [Патент RU 2136123, опубл. 1997.12.11]. Використання відомого індукційного нагрівача супроводжується високими енергетичними витратами, обумовленими тим, що обмотка розміщена зовні труби з гарячою водою. В основу корисної моделі поставлена задача вдосконалення індуктивного електронагрівача, у якому за рахунок конструктивних особливостей елементів пристрою забезпечується високий коефіцієнт корисної дії його, що приводить до зниження енергетичних втрат. Поставлена задача вирішується тим, що в індукційному електронагрівачі, що містить корпус з обмоткою, магнітопровід, відповідно до пропонованої корисної моделі, обмотка виконана на магнітопровідному осерді і розміщується всередині магістралі опалення або гарячого водопостачання. Виконання обмотки на магнітопровідному осерді і розміщення пристрою всередині магістралі опалення або гарячого водопостачання забезпечує високий коефіцієнт корисної дії за рахунок того, що нагрівач розміщено у проточній воді. Суть пропонованого індукційного водонагрівача пояснюється кресленням, де представлений його поперечний переріз. Нагрівач містить магнітопровідне осердя 1, на яке намотана обмотка 2. Осердя з обмоткою охоплює корпус 3, виконаний із сталевої магнітопровідної труби. Елементи 1-3 утворюють індукційну "котушку в сталі". За допомогою труб для виводів обмотки 5 котушка кріпиться до зовнішньої труби 6. Між зовнішньою трубою 6 та котушкою залишається зазор 4, по якому протікає вода, що нагрівається. Пристрій встановлюється в систему опалення або систему гарячого водопостачання. Нагрівач підключається до електричної мережі змінного струму напругою 220 В. Регулювання потужності теплоносія досягається за допомогою повторно-короткочасного режиму роботи. Індукційний електронагрівач працює наступним чином. Магнітне поле, яке утворюється змінним струмом, що протікає в обмотці, пронизує магнітопровід. Під дією змінного магнітного поля в магнітопроводі спостерігаються наступні фізичні явища: електромагнітної індукції, вихрових струмів, теплової дії вихрових струмів, гістерезису, теплової дії гістерезису. Ці явища в свою чергу приводять до процесу нагрівання магнітопроводу, а він в свою чергу нагріває воду. Використання пропонованого індукційного нагрівача забезпечує високий коефіцієнт корисної дії за рахунок того, що нагрівач розміщено у проточній воді і всі енергетичні втрати в пристрої йдуть на її нагрів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Індукційний електронагрівач, що містить корпус з обмоткою, магнітопровід, який відрізняється тим, що обмотка виконана на магнітопровідному осерді і розміщується всередині магістралі опалення або гарячого водопостачання. 1 UA 105314 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
