Розливний пристрій із самоочисним соплом та способи його застосування

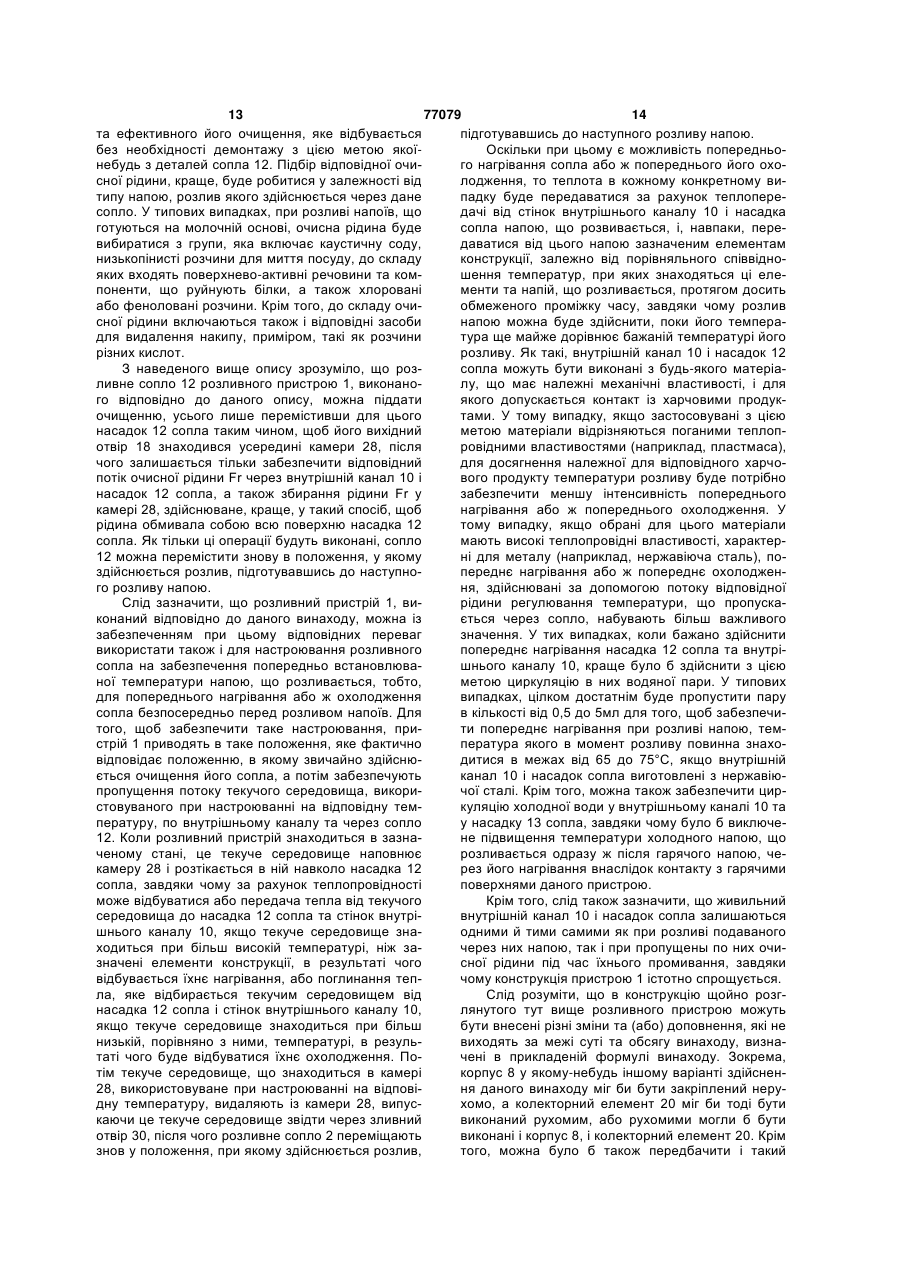

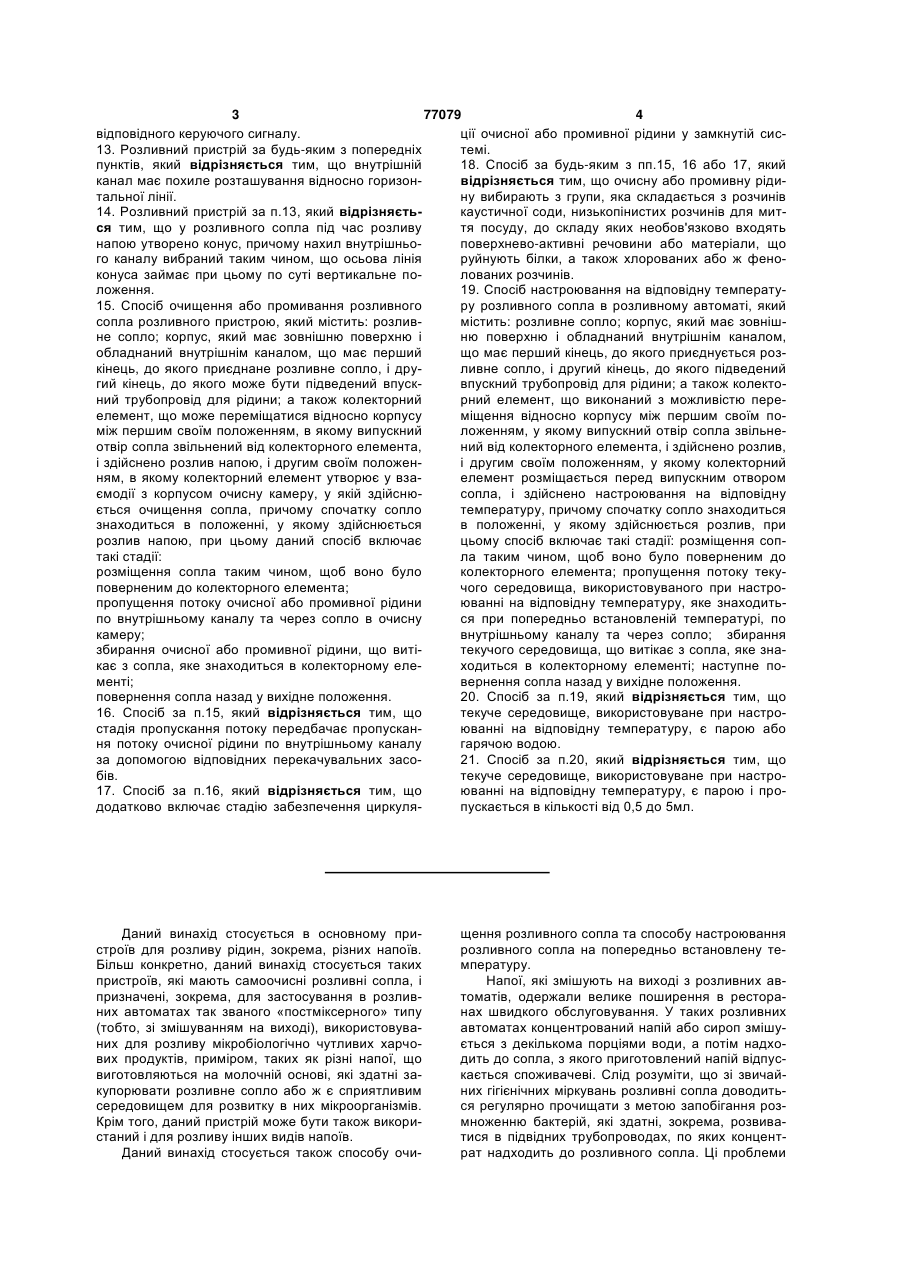

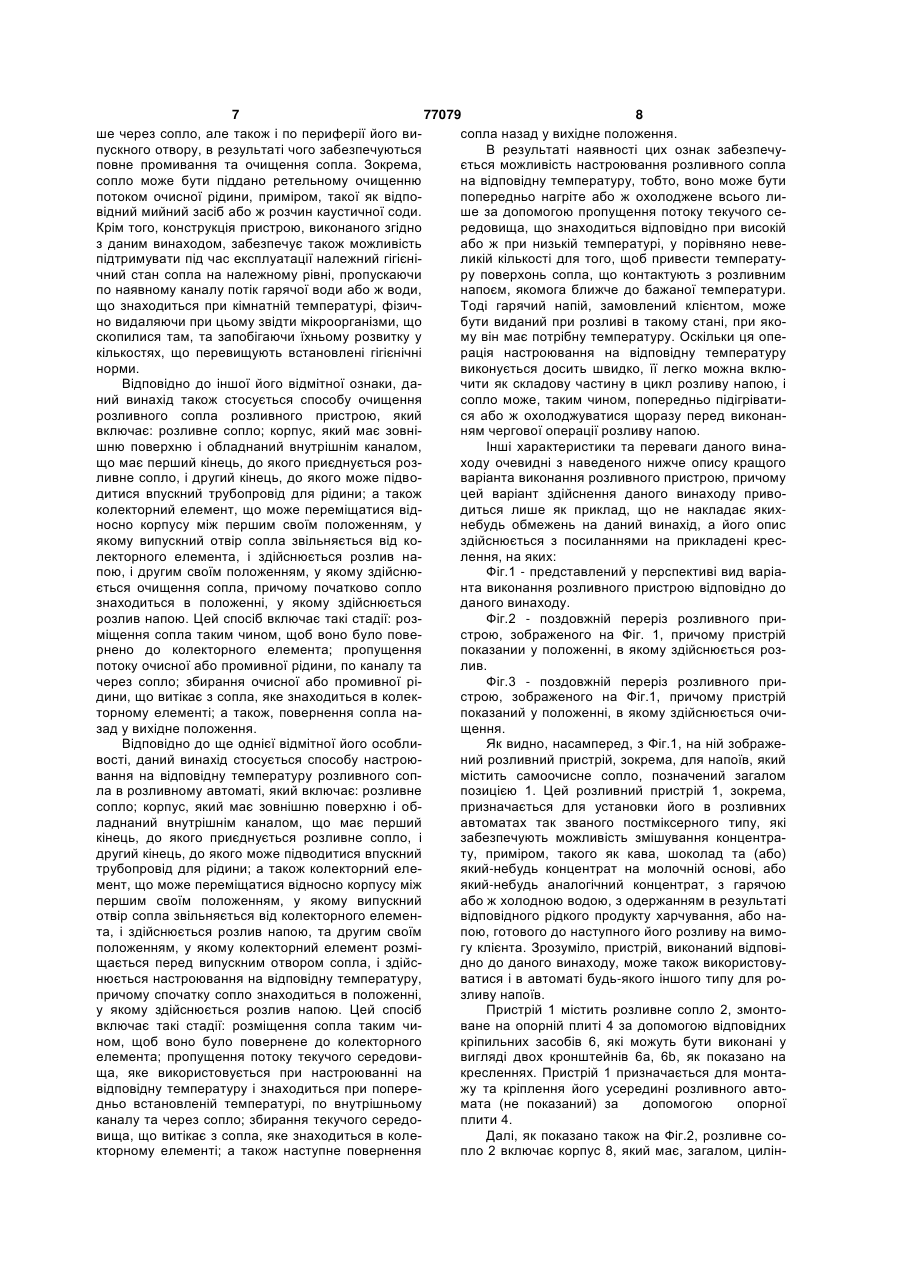

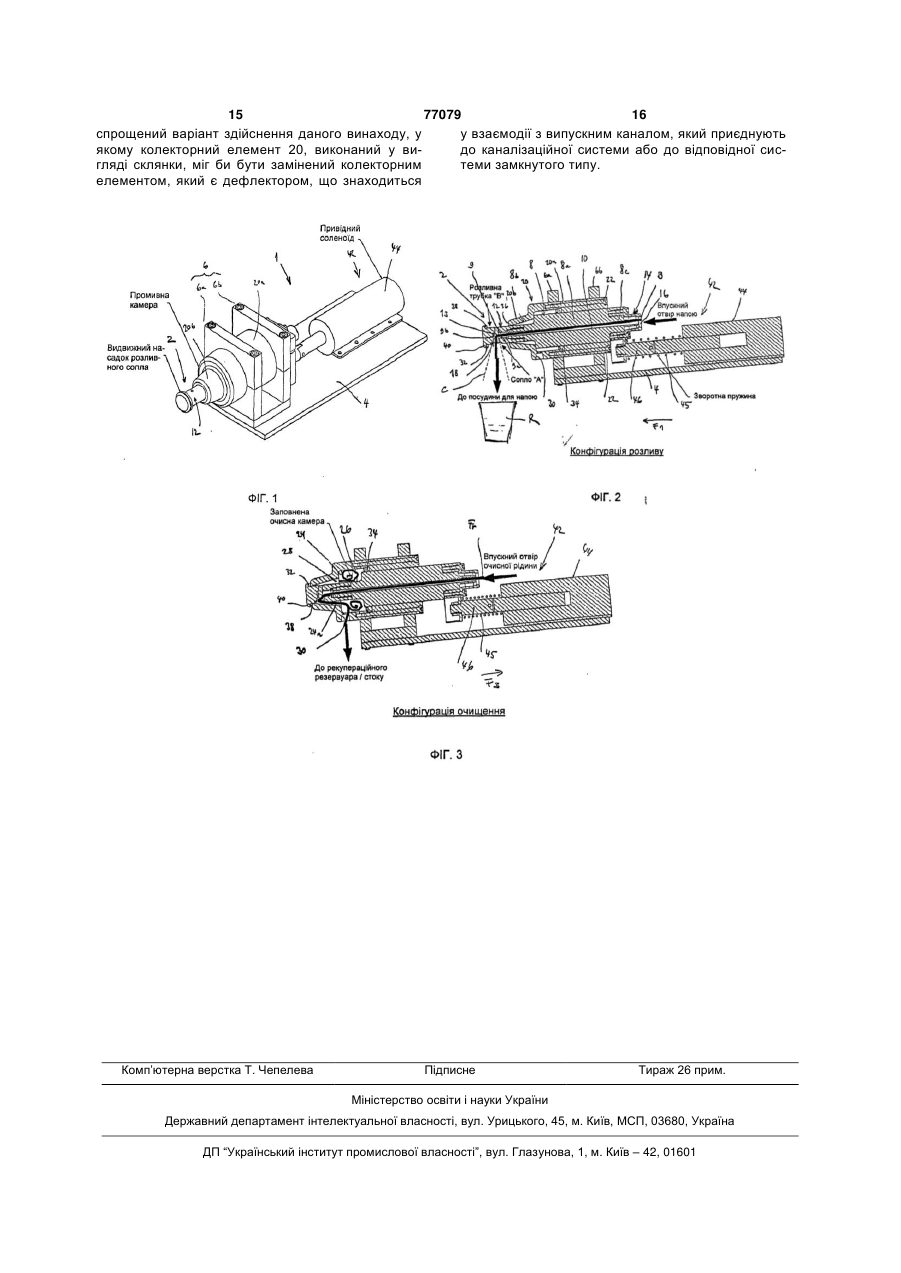

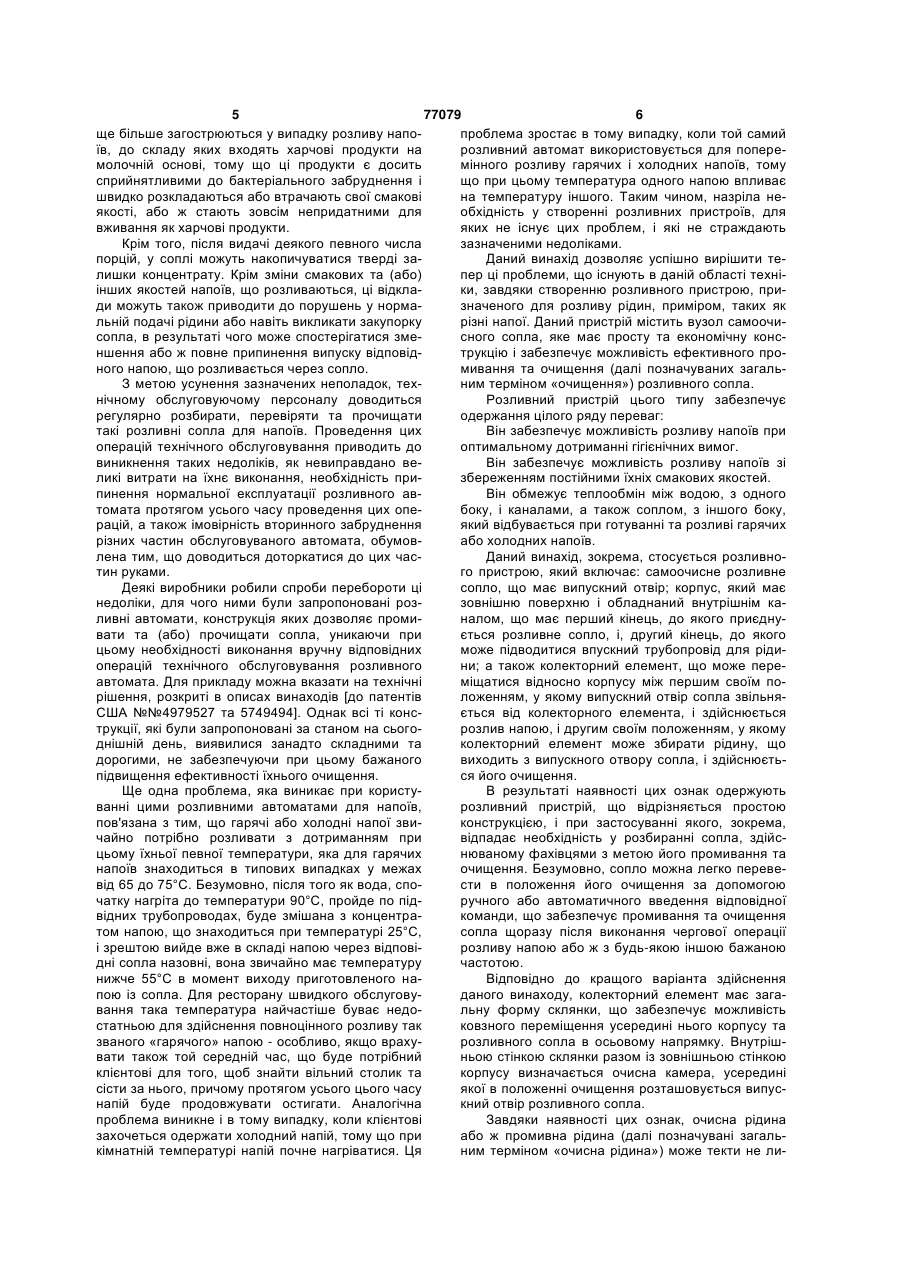

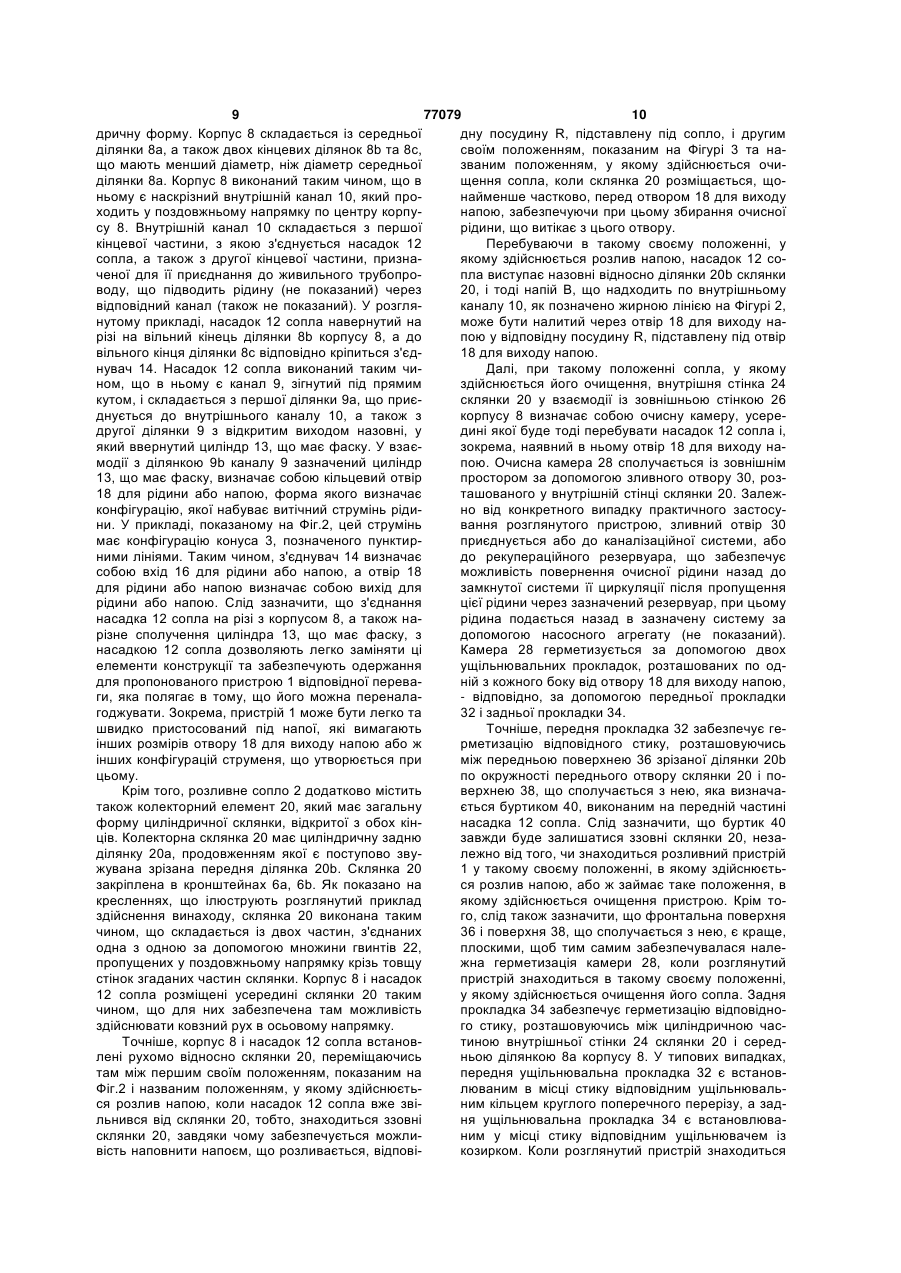

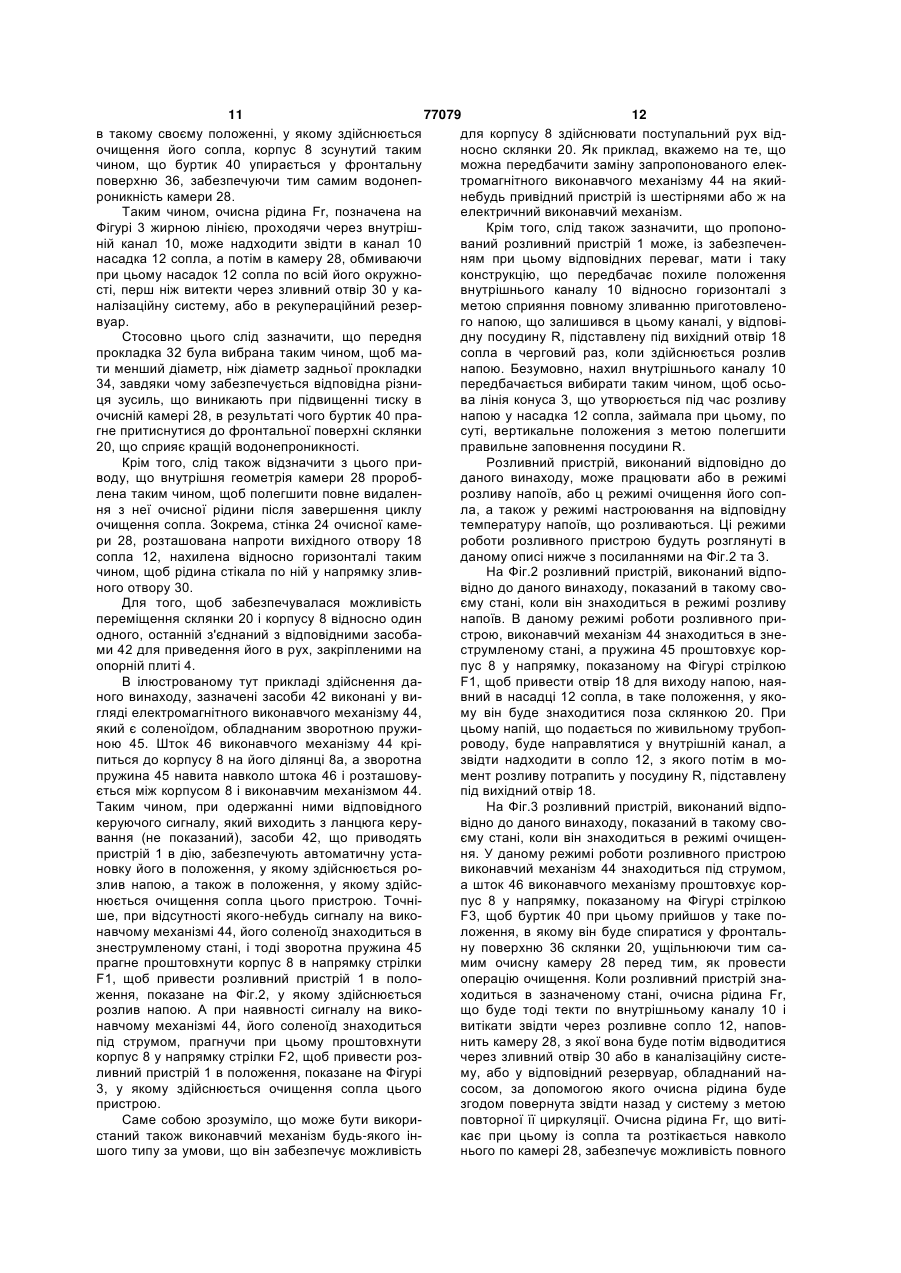

1. Розливний пристрій, який включає: самоочисне розливне сопло, що має випускний отвір; корпус, який має зовнішню поверхню і обладнаний внутрішнім каналом, що має перший кінець, до якого приєднане розливне сопло, і другий кінець, який виконаний з можливістю підведення впускного трубопроводу для рідини; а також колекторний елемент, виконаний з можливістю переміщення відносно корпусу між першим своїм положенням, у якому випускний отвір сопла звільнений від колекторного елемента, і здійснює розлив, і другим своїм положенням, у якому колекторний елемент утворює у взаємодії з корпусом очисну камеру, у якій відбувається очищення сопла шляхом збирання відповідної рідини, що виходить з випускного отвору сопла, і здійснюється його очищення. 2. Розливний пристрій за п.1, який відрізняється тим, що колекторний елемент виконаний у вигляді склянки, яка має внутрішню стінку і забезпечує можливість ковзання усередині неї корпусу та розливного сопла в осьовому напрямку. 3. Розливний пристрій за п.2, який відрізняється тим, що в положенні очищення розливного сопла внутрішня стінка склянки та зовнішня поверхня корпусу визначають собою очисну камеру, а також тим, що випускний отвір розливного сопла розташований усередині камери для очищення як внутрішніх, так і зовнішніх поверхонь розливного сопла. 4. Розливний пристрій за п.3, який відрізняється тим, що очисна камера має зливний отвір, виконаний у нижній стінці склянки. 5. Розливний пристрій за п.3 або 4, який відрізняється тим, що додатково містить дві ущільнюва 2 (19) 1 3 77079 4 відповідного керуючого сигналу. ції очисної або промивної рідини у замкнутій сис13. Розливний пристрій за будь-яким з попередніх темі. пунктів, який відрізняється тим, що внутрішній 18. Спосіб за будь-яким з пп.15, 16 або 17, який відрізняється тим, що очисну або промивну рідиканал має похиле розташування відносно горизонтальної лінії. ну вибирають з групи, яка складається з розчинів 14. Розливний пристрій за п.13, який відрізняєтькаустичної соди, низькопінистих розчинів для мится тим, що у розливного сопла під час розливу тя посуду, до складу яких необов'язково входять напою утворено конус, причому нахил внутрішньоповерхнево-активні речовини або матеріали, що го каналу вибраний таким чином, що осьова лінія руйнують білки, а також хлорованих або ж феноконуса займає при цьому по суті вертикальне полованих розчинів. ложення. 19. Спосіб настроювання на відповідну температу15. Спосіб очищення або промивання розливного ру розливного сопла в розливному автоматі, який сопла розливного пристрою, який містить: розливмістить: розливне сопло; корпус, який має зовнішне сопло; корпус, який має зовнішню поверхню і ню поверхню і обладнаний внутрішнім каналом, обладнаний внутрішнім каналом, що має перший що має перший кінець, до якого приєднується розкінець, до якого приєднане розливне сопло, і друливне сопло, і другий кінець, до якого підведений гий кінець, до якого може бути підведений впусквпускний трубопровід для рідини; а також колектоний трубопровід для рідини; а також колекторний рний елемент, що виконаний з можливістю переелемент, що може переміщатися відносно корпусу міщення відносно корпусу між першим своїм поміж першим своїм положенням, в якому випускний ложенням, у якому випускний отвір сопла звільнеотвір сопла звільнений від колекторного елемента, ний від колекторного елемента, і здійснено розлив, і здійснено розлив напою, і другим своїм положені другим своїм положенням, у якому колекторний ням, в якому колекторний елемент утворює у взаелемент розміщається перед випускним отвором ємодії з корпусом очисну камеру, у якій здійснюсопла, і здійснено настроювання на відповідну ється очищення сопла, причому спочатку сопло температуру, причому спочатку сопло знаходиться знаходиться в положенні, у якому здійснюється в положенні, у якому здійснюється розлив, при розлив напою, при цьому даний спосіб включає цьому спосіб включає такі стадії: розміщення соптакі стадії: ла таким чином, щоб воно було поверненим до розміщення сопла таким чином, щоб воно було колекторного елемента; пропущення потоку текуповерненим до колекторного елемента; чого середовища, використовуваного при настропропущення потоку очисної або промивної рідини юванні на відповідну температуру, яке знаходитьпо внутрішньому каналу та через сопло в очисну ся при попередньо встановленій температурі, по камеру; внутрішньому каналу та через сопло; збирання збирання очисної або промивної рідини, що витітекучого середовища, що витікаєз сопла, яке знакає з сопла, яке знаходиться в колекторному елеходиться в колекторному елементі; наступне поменті; вернення сопла назад у вихідне положення. 20. Спосіб за п.19, який відрізняється тим, що повернення сопла назад у вихідне положення. 16. Спосіб за п.15, який відрізняється тим, що текуче середовище, використовуване при настростадія пропускання потоку передбачає пропусканюванні на відповідну температуру, є парою або ня потоку очисної рідини по внутрішньому каналу гарячою водою. 21. Спосіб за п.20, який відрізняється тим, що за допомогою відповідних перекачувальних засобів. текуче середовище, використовуване при настро17. Спосіб за п.16, який відрізняється тим, що юванні на відповідну температуру, є парою і прододатково включає стадію забезпечення циркуляпускається в кількості від 0,5 до 5мл. Даний винахід стосується в основному пристроїв для розливу рідин, зокрема, різних напоїв. Більш конкретно, даний винахід стосується таких пристроїв, які мають самоочисні розливні сопла, і призначені, зокрема, для застосування в розливних автоматах так званого «постміксерного» типу (тобто, зі змішуванням на виході), використовуваних для розливу мікробіологічно чутливих харчових продуктів, приміром, таких як різні напої, що виготовляються на молочній основі, які здатні закупорювати розливне сопло або ж є сприятливим середовищем для розвитку в них мікроорганізмів. Крім того, даний пристрій може бути також використаний і для розливу інших видів напоїв. Даний винахід стосується також способу очи щення розливного сопла та способу настроювання розливного сопла на попередньо встановлену температуру. Напої, які змішують на виході з розливних автоматів, одержали велике поширення в ресторанах швидкого обслуговування. У таких розливних автоматах концентрований напій або сироп змішується з декількома порціями води, а потім надходить до сопла, з якого приготовлений напій відпускається споживачеві. Слід розуміти, що зі звичайних гігієнічних міркувань розливні сопла доводиться регулярно прочищати з метою запобігання розмноженню бактерій, які здатні, зокрема, розвиватися в підвідних трубопроводах, по яких концентрат надходить до розливного сопла. Ці проблеми 5 77079 6 ще більше загострюються у випадку розливу напопроблема зростає в тому випадку, коли той самий їв, до складу яких входять харчові продукти на розливний автомат використовується для поперемолочній основі, тому що ці продукти є досить мінного розливу гарячих і холодних напоїв, тому сприйнятливими до бактеріального забруднення і що при цьому температура одного напою впливає швидко розкладаються або втрачають свої смакові на температуру іншого. Таким чином, назріла неякості, або ж стають зовсім непридатними для обхідність у створенні розливних пристроїв, для вживання як харчові продукти. яких не існує цих проблем, і які не страждають Крім того, після видачі деякого певного числа зазначеними недоліками. порцій, у соплі можуть накопичуватися тверді заДаний винахід дозволяє успішно вирішити телишки концентрату. Крім зміни смакових та (або) пер ці проблеми, що існують в даній області техніінших якостей напоїв, що розливаються, ці відклаки, завдяки створенню розливного пристрою, приди можуть також приводити до порушень у нормазначеного для розливу рідин, приміром, таких як льній подачі рідини або навіть викликати закупорку різні напої. Даний пристрій містить вузол самоочисопла, в результаті чого може спостерігатися змесного сопла, яке має просту та економічну консншення або ж повне припинення випуску відповідтрукцію і забезпечує можливість ефективного проного напою, що розливається через сопло. мивання та очищення (далі позначуваних загальЗ метою усунення зазначених неполадок, техним терміном «очищення») розливного сопла. нічному обслуговуючому персоналу доводиться Розливний пристрій цього типу забезпечує регулярно розбирати, перевіряти та прочищати одержання цілого ряду переваг: такі розливні сопла для напоїв. Проведення цих Він забезпечує можливість розливу напоїв при операцій технічного обслуговування приводить до оптимальному дотриманні гігієнічних вимог. виникнення таких недоліків, як невиправдано веВін забезпечує можливість розливу напоїв зі ликі витрати на їхнє виконання, необхідність призбереженням постійними їхніх смакових якостей. пинення нормальної експлуатації розливного авВін обмежує теплообмін між водою, з одного томата протягом усього часу проведення цих опебоку, і каналами, а також соплом, з іншого боку, рацій, а також імовірність вторинного забруднення який відбувається при готуванні та розливі гарячих різних частин обслуговуваного автомата, обумовабо холодних напоїв. лена тим, що доводиться доторкатися до цих часДаний винахід, зокрема, стосується розливнотин руками. го пристрою, який включає: самоочисне розливне Деякі виробники робили спроби перебороти ці сопло, що має випускний отвір; корпус, який має недоліки, для чого ними були запропоновані роззовнішню поверхню і обладнаний внутрішнім каливні автомати, конструкція яких дозволяє проминалом, що має перший кінець, до якого приєднувати та (або) прочищати сопла, уникаючи при ється розливне сопло, і, другий кінець, до якого цьому необхідності виконання вручну відповідних може підводитися впускний трубопровід для рідиоперацій технічного обслуговування розливного ни; а також колекторний елемент, що може переавтомата. Для прикладу можна вказати на технічні міщатися відносно корпусу між першим своїм порішення, розкриті в описах винаходів [до патентів ложенням, у якому випускний отвір сопла звільняСША №№4979527 та 5749494]. Однак всі ті консється від колекторного елемента, і здійснюється трукції, які були запропоновані за станом на сьогорозлив напою, і другим своїм положенням, у якому днішній день, виявилися занадто складними та колекторний елемент може збирати рідину, що дорогими, не забезпечуючи при цьому бажаного виходить з випускного отвору сопла, і здійснюєтьпідвищення ефективності їхнього очищення. ся його очищення. Ще одна проблема, яка виникає при користуВ результаті наявності цих ознак одержують ванні цими розливними автоматами для напоїв, розливний пристрій, що відрізняється простою пов'язана з тим, що гарячі або холодні напої звиконструкцією, і при застосуванні якого, зокрема, чайно потрібно розливати з дотриманням при відпадає необхідність у розбиранні сопла, здійсцьому їхньої певної температури, яка для гарячих нюваному фахівцями з метою його промивання та напоїв знаходиться в типових випадках у межах очищення. Безумовно, сопло можна легко перевевід 65 до 75°С. Безумовно, після того як вода, спости в положення його очищення за допомогою чатку нагріта до температури 90°С, пройде по підручного або автоматичного введення відповідної відних трубопроводах, буде змішана з концентракоманди, що забезпечує промивання та очищення том напою, що знаходиться при температурі 25°С, сопла щоразу після виконання чергової операції і зрештою вийде вже в складі напою через відповірозливу напою або ж з будь-якою іншою бажаною дні сопла назовні, вона звичайно має температуру частотою. нижче 55°С в момент виходу приготовленого наВідповідно до кращого варіанта здійснення пою із сопла. Для ресторану швидкого обслуговуданого винаходу, колекторний елемент має загавання така температура найчастіше буває недольну форму склянки, що забезпечує можливість статньою для здійснення повноцінного розливу так ковзного переміщення усередині нього корпусу та званого «гарячого» напою - особливо, якщо врахурозливного сопла в осьовому напрямку. Внутрішвати також той середній час, що буде потрібний ньою стінкою склянки разом із зовнішньою стінкою клієнтові для того, щоб знайти вільний столик та корпусу визначається очисна камера, усередині сісти за нього, причому протягом усього цього часу якої в положенні очищення розташовується випуснапій буде продовжувати остигати. Аналогічна кний отвір розливного сопла. проблема виникне і в тому випадку, коли клієнтові Завдяки наявності цих ознак, очисна рідина захочеться одержати холодний напій, тому що при або ж промивна рідина (далі позначувані загалькімнатній температурі напій почне нагріватися. Ця ним терміном «очисна рідина») може текти не ли 7 77079 8 ше через сопло, але також і по периферії його висопла назад у вихідне положення. пускного отвору, в результаті чого забезпечуються В результаті наявності цих ознак забезпечуповне промивання та очищення сопла. Зокрема, ється можливість настроювання розливного сопла сопло може бути піддано ретельному очищенню на відповідну температуру, тобто, воно може бути потоком очисної рідини, приміром, такої як відпопопередньо нагріте або ж охолоджене всього ливідний мийний засіб або ж розчин каустичної соди. ше за допомогою пропущення потоку текучого сеКрім того, конструкція пристрою, виконаного згідно редовища, що знаходиться відповідно при високій з даним винаходом, забезпечує також можливість або ж при низькій температурі, у порівняно невепідтримувати під час експлуатації належний гігієніликійкількості для того, щоб привести температучний стан сопла на належному рівні, пропускаючи ру поверхонь сопла, що контактують з розливним по наявному каналу потік гарячої води або ж води, напоєм, якомога ближче до бажаної температури. що знаходиться при кімнатній температурі, фізичТоді гарячий напій, замовлений клієнтом, може но видаляючи при цьому звідти мікроорганізми, що бути виданий при розливі в такому стані, при якоскопилися там, та запобігаючи їхньому розвитку у му він має потрібну температуру. Оскільки ця опекількостях, що перевищують встановлені гігієнічні рація настроювання на відповідну температуру норми. виконується досить швидко, її легко можна вклюВідповідно до іншої його відмітної ознаки, дачити як складову частину в цикл розливу напою, і ний винахід також стосується способу очищення сопло може, таким чином, попередньо підігріватирозливного сопла розливного пристрою, який ся або ж охолоджуватися щоразу перед виконанвключає: розливне сопло; корпус, який має зовніням чергової операції розливу напою. шню поверхню і обладнаний внутрішнім каналом, Інші характеристики та переваги даного винащо має перший кінець, до якого приєднується розходу очевидні з наведеного нижче опису кращого ливне сопло, і другий кінець, до якого може підвоваріанта виконання розливного пристрою, причому дитися впускний трубопровід для рідини; а також цей варіант здійснення даного винаходу привоколекторний елемент, що може переміщатися віддиться лише як приклад, що не накладає якихносно корпусу між першим своїм положенням, у небудь обмежень на даний винахід, а його опис якому випускний отвір сопла звільняється від коздійснюється з посиланнями на прикладені креслекторного елемента, і здійснюється розлив налення, на яких: пою, і другим своїм положенням, у якому здійснюФіг.1 - представлений у перспективі вид варіається очищення сопла, причому початково сопло нта виконання розливного пристрою відповідно до знаходиться в положенні, у якому здійснюється даного винаходу. розлив напою. Цей спосіб включає такі стадії: розФіг.2 - поздовжній переріз розливного приміщення сопла таким чином, щоб воно було повестрою, зображеного на Фіг. 1, причому пристрій рнено до колекторного елемента; пропущення показании у положенні, в якому здійснюється розпотоку очисної або промивної рідини, по каналу та лив. через сопло; збирання очисної або промивної ріФіг.3 - поздовжній переріз розливного придини, що витікає з сопла, яке знаходиться в колекстрою, зображеного на Фіг.1, причому пристрій торному елементі; а також, повернення сопла напоказаний у положенні, в якому здійснюється очизад у вихідне положення. щення. Відповідно до ще однієї відмітної його особлиЯк видно, насамперед, з Фіг.1, на ній зображевості, даний винахід стосується способу настроюний розливний пристрій, зокрема, для напоїв, який вання на відповідну температуру розливного сопмістить самоочисне сопло, позначений загалом ла в розливному автоматі, який включає: розливне позицією 1. Цей розливний пристрій 1, зокрема, сопло; корпус, який має зовнішню поверхню і обпризначається для установки його в розливних ладнаний внутрішнім каналом, що має перший автоматах так званого постміксерного типу, які кінець, до якого приєднується розливне сопло, і забезпечують можливість змішування концентрадругий кінець, до якого може підводитися впускний ту, приміром, такого як кава, шоколад та (або) трубопровід для рідини; а також колекторний елеякий-небудь концентрат на молочній основі, або мент, що може переміщатися відносно корпусу між який-небудь аналогічний концентрат, з гарячою першим своїм положенням, у якому випускний або ж холодною водою, з одержанням в результаті отвір сопла звільняється від колекторного елеменвідповідного рідкого продукту харчування, або ната, і здійснюється розлив напою, та другим своїм пою, готового до наступного його розливу на вимоположенням, у якому колекторний елемент розмігу клієнта. Зрозуміло, пристрій, виконаний відповіщається перед випускним отвором сопла, і здійсдно до даного винаходу, може також використовунюється настроювання на відповідну температуру, ватися і в автоматі будь-якого іншого типу для ропричому спочатку сопло знаходиться в положенні, зливу напоїв. у якому здійснюється розлив напою. Цей спосіб Пристрій 1 містить розливне сопло 2, змонтовключає такі стадії: розміщення сопла таким чиване на опорній плиті 4 за допомогою відповідних ном, щоб воно було повернене до колекторного кріпильних засобів 6, які можуть бути виконані у елемента; пропущення потоку текучого середовивигляді двох кронштейнів 6а, 6b, як показано на ща, яке використовується при настроюванні на кресленнях. Пристрій 1 призначається для монтавідповідну температуру і знаходиться при попережу та кріплення його усередині розливного автодньо встановленій температурі, по внутрішньому мата (не показаний) за допомогою опорної каналу та через сопло; збирання текучого середоплити 4. вища, що витікає з сопла, яке знаходиться в колеДалі, як показано також на Фіг.2, розливне сокторному елементі; а також наступне повернення пло 2 включає корпус 8, який має, загалом, цилін 9 77079 10 дричну форму. Корпус 8 складається із середньої дну посудину R, підставлену під сопло, і другим ділянки 8а, а також двох кінцевих ділянок 8b та 8с, своїм положенням, показаним на Фігурі 3 та нащо мають менший діаметр, ніж діаметр середньої званим положенням, у якому здійснюється очиділянки 8а. Корпус 8 виконаний таким чином, що в щення сопла, коли склянка 20 розміщається, щоньому є наскрізний внутрішній канал 10, який пронайменше частково, перед отвором 18 для виходу ходить у поздовжньому напрямку по центру корпунапою, забезпечуючи при цьому збирання очисної су 8. Внутрішній канал 10 складається з першої рідини, що витікає з цього отвору. кінцевої частини, з якою з'єднується насадок 12 Перебуваючи в такому своєму положенні, у сопла, а також з другої кінцевої частини, признаякому здійснюється розлив напою, насадок 12 соченої для її приєднання до живильного трубопропла виступає назовні відносно ділянки 20b склянки воду, що підводить рідину (не показаний) через 20, і тоді напій В, що надходить по внутрішньому відповідний канал (також не показаний). У розгляканалу 10, як позначено жирною лінією на Фігурі 2, нутому прикладі, насадок 12 сопла навернутий на може бути налитий через отвір 18 для виходу нарізі на вільний кінець ділянки 8b корпусу 8, а до пою у відповідну посудину R, підставлену під отвір вільного кінця ділянки 8с відповідно кріпиться з'єд18 для виходу напою. нувач 14. Насадок 12 сопла виконаний таким чиДалі, при такому положенні сопла, у якому ном, що в ньому є канал 9, зігнутий під прямим здійснюється його очищення, внутрішня стінка 24 кутом, і складається з першої ділянки 9а, що приєсклянки 20 у взаємодії із зовнішньою стінкою 26 днується до внутрішнього каналу 10, а також з корпусу 8 визначає собою очисну камеру, усередругої ділянки 9 з відкритим виходом назовні, у дині якої буде тоді перебувати насадок 12 сопла і, який ввернутий циліндр 13, що має фаску. У взаєзокрема, наявний в ньому отвір 18 для виходу намодії з ділянкою 9b каналу 9 зазначений циліндр пою. Очисна камера 28 сполучається із зовнішнім 13, що має фаску, визначає собою кільцевий отвір простором за допомогою зливного отвору 30, роз18 для рідини або напою, форма якого визначає ташованого у внутрішній стінці склянки 20. Залежконфігурацію, якої набуває витічний струмінь рідино від конкретного випадку практичного застосуни. У прикладі, показаному на Фіг.2, цей струмінь вання розглянутого пристрою, зливний отвір 30 має конфігурацію конуса 3, позначеного пунктирприєднується або до каналізаційної системи, або ними лініями. Таким чином, з'єднувач 14 визначає до рекупераційного резервуара, що забезпечує собою вхід 16 для рідини або напою, а отвір 18 можливість повернення очисної рідини назад до для рідини або напою визначає собою вихід для замкнутої системи її циркуляції після пропущення рідини або напою. Слід зазначити, що з'єднання цієї рідини через зазначений резервуар, при цьому насадка 12 сопла на різі з корпусом 8, а також нарідина подається назад в зазначену систему за різне сполучення циліндра 13, що має фаску, з допомогою насосного агрегату (не показаний). насадкою 12 сопла дозволяють легко заміняти ці Камера 28 герметизується за допомогою двох елементи конструкції та забезпечують одержання ущільнювальних прокладок, розташованих по оддля пропонованого пристрою 1 відповідної переваній з кожного боку від отвору 18 для виходу напою, ги, яка полягає в тому, що його можна перенала- відповідно, за допомогою передньої прокладки годжувати. Зокрема, пристрій 1 може бути легко та 32 і задньої прокладки 34. швидко пристосований під напої, які вимагають Точніше, передня прокладка 32 забезпечує геінших розмірів отвору 18 для виходу напою або ж рметизацію відповідного стику, розташовуючись інших конфігурацій струменя, що утворюється при між передньою поверхнею 36 зрізаної ділянки 20b цьому. по окружності переднього отвору склянки 20 і поКрім того, розливне сопло 2 додатково містить верхнею 38, що сполучається з нею, яка визначатакож колекторний елемент 20, який має загальну ється буртиком 40, виконаним на передній частині форму циліндричної склянки, відкритої з обох кіннасадка 12 сопла. Слід зазначити, що буртик 40 ців. Колекторна склянка 20 має циліндричну задню завжди буде залишатися ззовні склянки 20, незаділянку 20а, продовженням якої є поступово звулежно від того, чи знаходиться розливний пристрій жувана зрізана передня ділянка 20b. Склянка 20 1 у такому своєму положенні, в якому здійснюєтьзакріплена в кронштейнах 6а, 6b. Як показано на ся розлив напою, або ж займає таке положення, в кресленнях, що ілюструють розглянутий приклад якому здійснюється очищення пристрою. Крім тоздійснення винаходу, склянка 20 виконана таким го, слід також зазначити, що фронтальна поверхня чином, що складається із двох частин, з'єднаних 36 і поверхня 38, що сполучається з нею, є краще, одна з одною за допомогою множини гвинтів 22, плоскими, щоб тим самим забезпечувалася налепропущених у поздовжньому напрямку крізь товщу жна герметизація камери 28, коли розглянутий стінок згаданих частин склянки. Корпус 8 і насадок пристрій знаходиться в такому своєму положенні, 12 сопла розміщені усередині склянки 20 таким у якому здійснюється очищення його сопла. Задня чином, що для них забезпечена там можливість прокладка 34 забезпечує герметизацію відповідноздійснювати ковзний рух в осьовому напрямку. го стику, розташовуючись між циліндричною часТочніше, корпус 8 і насадок 12 сопла встановтиною внутрішньої стінки 24 склянки 20 і середлені рухомо відносно склянки 20, переміщаючись ньою ділянкою 8а корпусу 8. У типових випадках, там між першим своїм положенням, показаним на передня ущільнювальна прокладка 32 є встановФіг.2 і названим положенням, у якому здійснюєтьлюваним в місці стику відповідним ущільнювалься розлив напою, коли насадок 12 сопла вже звіним кільцем круглого поперечного перерізу, а задльнився від склянки 20, тобто, знаходиться ззовні ня ущільнювальна прокладка 34 є встановлювасклянки 20, завдяки чому забезпечується можлиним у місці стику відповідним ущільнювачем із вість наповнити напоєм, що розливається, відповікозирком. Коли розглянутий пристрій знаходиться 11 77079 12 в такому своєму положенні, у якому здійснюється для корпусу 8 здійснювати поступальний рух відочищення його сопла, корпус 8 зсунутий таким носно склянки 20. Як приклад, вкажемо на те, що чином, що буртик 40 упирається у фронтальну можна передбачити заміну запропонованого елекповерхню 36, забезпечуючи тим самим водонептромагнітного виконавчого механізму 44 на якийроникність камери 28. небудь привідний пристрій із шестірнями або ж на Таким чином, очисна рідина Fr, позначена на електричний виконавчий механізм. Фігурі 3 жирною лінією, проходячи через внутрішКрім того, слід також зазначити, що пропононій канал 10, може надходити звідти в канал 10 ваний розливний пристрій 1 може, із забезпеченнасадка 12 сопла, а потім в камеру 28, обмиваючи ням при цьому відповідних переваг, мати і таку при цьому насадок 12 сопла по всій його окружноконструкцію, що передбачає похиле положення сті, перш ніж витекти через зливний отвір 30 у кавнутрішнього каналу 10 відносно горизонталі з налізаційну систему, або в рекупераційний резерметою сприяння повному зливанню приготовленовуар. го напою, що залишився в цьому каналі, у відповіСтосовно цього слід зазначити, що передня дну посудину R, підставлену під вихідний отвір 18 прокладка 32 була вибрана таким чином, щоб масопла в черговий раз, коли здійснюється розлив ти менший діаметр, ніж діаметр задньої прокладки напою. Безумовно, нахил внутрішнього каналу 10 34, завдяки чому забезпечується відповідна різнипередбачається вибирати таким чином, щоб осьоця зусиль, що виникають при підвищенні тиску в ва лінія конуса 3, що утворюється під час розливу очисній камері 28, в результаті чого буртик 40 пранапою у насадка 12 сопла, займала при цьому, по гне притиснутися до фронтальної поверхні склянки суті, вертикальне положения з метою полегшити 20, що сприяє кращій водонепроникності. правильне заповнення посудини R. Крім того, слід також відзначити з цього приРозливний пристрій, виконаний відповідно до воду, що внутрішня геометрія камери 28 проробданого винаходу, може працювати або в режимі лена таким чином, щоб полегшити повне видаленрозливу напоїв, або ц режимі очищення його сопня з неї очисної рідини після завершення циклу ла, а також у режимі настроювання на відповідну очищення сопла. Зокрема, стінка 24 очисної каметемпературу напоїв, що розливаються. Ці режими ри 28, розташована напроти вихідного отвору 18 роботи розливного пристрою будуть розглянуті в сопла 12, нахилена відносно горизонталі таким даному описі нижче з посиланнями на Фіг.2 та 3. чином, щоб рідина стікала по ній у напрямку зливНа Фіг.2 розливний пристрій, виконаний відпоного отвору 30. відно до даного винаходу, показаний в такому своДля того, щоб забезпечувалася можливість єму стані, коли він знаходиться в режимі розливу переміщення склянки 20 і корпусу 8 відносно один напоїв. В даному режимі роботи розливного приодного, останній з'єднаний з відповідними засобастрою, виконавчий механізм 44 знаходиться в знеми 42 для приведення його в рух, закріпленими на струмленому стані, а пружина 45 проштовхує коропорній плиті 4. пус 8 у напрямку, показаному на Фігурі стрілкою В ілюстрованому тут прикладі здійснення даF1, щоб привести отвір 18 для виходу напою, наяного винаходу, зазначені засоби 42 виконані у вивний в насадці 12 сопла, в таке положення, у якогляді електромагнітного виконавчого механізму 44, му він буде знаходитися поза склянкою 20. При який є соленоїдом, обладнаним зворотною пружицьому напій, що подається по живильному трубопною 45. Шток 46 виконавчого механізму 44 кріроводу, буде направлятися у внутрішній канал, а питься до корпусу 8 на його ділянці 8а, а зворотна звідти надходити в сопло 12, з якого потім в мопружина 45 навита навколо штока 46 і розташовумент розливу потрапить у посудину R, підставлену ється між корпусом 8 і виконавчим механізмом 44. під вихідний отвір 18. Таким чином, при одержанні ними відповідного На Фіг.3 розливний пристрій, виконаний відпокеруючого сигналу, який виходить з ланцюга керувідно до даного винаходу, показаний в такому свовання (не показаний), засоби 42, що приводять єму стані, коли він знаходиться в режимі очищенпристрій 1 в дію, забезпечують автоматичну устаня. У даному режимі роботи розливного пристрою новку його в положення, у якому здійснюється ровиконавчий механізм 44 знаходиться під струмом, злив напою, а також в положення, у якому здійса шток 46 виконавчого механізму проштовхує корнюється очищення сопла цього пристрою. Точніпус 8 у напрямку, показаному на Фігурі стрілкою ше, при відсутності якого-небудь сигналу на викоF3, щоб буртик 40 при цьому прийшов у таке понавчому механізмі 44, його соленоїд знаходиться в ложення, в якому він буде спиратися у фронтальзнеструмленому стані, і тоді зворотна пружина 45 ну поверхню 36 склянки 20, ущільнюючи тим сапрагне проштовхнути корпус 8 в напрямку стрілки мим очисну камеру 28 перед тим, як провести F1, щоб привести розливний пристрій 1 в полооперацію очищення. Коли розливний пристрій знаження, показане на Фіг.2, у якому здійснюється ходиться в зазначеному стані, очисна рідина Fr, розлив напою. А при наявності сигналу на викощо буде тоді текти по внутрішньому каналу 10 і навчому механізмі 44, його соленоїд знаходиться витікати звідти через розливне сопло 12, наповпід струмом, прагнучи при цьому проштовхнути нить камеру 28, з якої вона буде потім відводитися корпус 8 у напрямку стрілки F2, щоб привести розчерез зливний отвір 30 або в каналізаційну систеливний пристрій 1 в положення, показане на Фігурі му, або у відповідний резервуар, обладнаний на3, у якому здійснюється очищення сопла цього сосом, за допомогою якого очисна рідина буде пристрою. згодом повернута звідти назад у систему з метою Саме собою зрозуміло, що може бути викориповторної її циркуляції. Очисна рідина Fr, що витістаний також виконавчий механізм будь-якого інкає при цьому із сопла та розтікається навколо шого типу за умови, що він забезпечує можливість нього по камері 28, забезпечує можливість повного 13 77079 14 та ефективного його очищення, яке відбувається підготувавшись до наступного розливу напою. без необхідності демонтажу з цією метою якоїОскільки при цьому є можливість попередньонебудь з деталей сопла 12. Підбір відповідної очиго нагрівання сопла або ж попереднього його охосної рідини, краще, буде робитися у залежності від лодження, то теплота в кожному конкретному витипу напою, розлив якого здійснюється через дане падку буде передаватися за рахунок теплопересопло. У типових випадках, при розливі напоїв, що дачі від стінок внутрішнього каналу 10 і насадка готуються на молочній основі, очисна рідина буде сопла напою, що розвивається, і, навпаки, перевибиратися з групи, яка включає каустичну соду, даватися від цього напою зазначеним елементам низькопінисті розчини для миття посуду, до складу конструкції, залежно від порівняльного співвіднояких входять поверхнево-активні речовини та комшення температур, при яких знаходяться ці елепоненти, що руйнують білки, а також хлоровані менти та напій, що розливається, протягом досить або феноловані розчини. Крім того, до складу очиобмеженого проміжку часу, завдяки чому розлив сної рідини включаються також і відповідні засоби напою можна буде здійснити, поки його темперадля видалення накипу, приміром, такі як розчини тура ще майже дорівнює бажаній температурі його різних кислот. розливу. Як такі, внутрішній канал 10 і насадок 12 З наведеного вище опису зрозуміло, що розсопла можуть бути виконані з будь-якого матеріаливне сопло 12 розливного пристрою 1, виконанолу, що має належні механічні властивості, і для го відповідно до даного опису, можна піддати якого допускається контакт із харчовими продукочищенню, усього лише перемістивши для цього тами. У тому випадку, якщо застосовувані з цією насадок 12 сопла таким чином, щоб його вихідний метою матеріали відрізняються поганими теплопотвір 18 знаходився усередині камери 28, після ровідними властивостями (наприклад, пластмаса), чого залишається тільки забезпечити відповідний для досягнення належної для відповідного харчопотік очисної рідини Fr через внутрішній канал 10 і вого продукту температури розливу буде потрібно насадок 12 сопла, а також збирання рідини Fr у забезпечити меншу інтенсивність попереднього камері 28, здійснюване, краще, у такий спосіб, щоб нагрівання або ж попереднього охолодження. У рідина обмивала собою всю поверхню насадка 12 тому випадку, якщо обрані для цього матеріали сопла. Як тільки ці операції будуть виконані, сопло мають високі теплопровідні властивості, характер12 можна перемістити знову в положення, у якому ні для металу (наприклад, нержавіюча сталь), поздійснюється розлив, підготувавшись до наступнопереднє нагрівання або ж попереднє охолодженго розливу напою. ня, здійснювані за допомогою потоку відповідної Слід зазначити, що розливний пристрій 1, вирідини регулювання температури, що пропускаконаний відповідно до даного винаходу, можна із ється через сопло, набувають більш важливого забезпеченням при цьому відповідних переваг значення. У тих випадках, коли бажано здійснити використати також і для настроювання розливного попереднє нагрівання насадка 12 сопла та внутрісопла на забезпечення попередньо встановлювашнього каналу 10, краще було б здійснити з цією ної температури напою, що розливається, тобто, метою циркуляцію в них водяної пари. У типових для попереднього нагрівання або ж охолодження випадках, цілком достатнім буде пропустити пару сопла безпосередньо перед розливом напоїв. Для в кількості від 0,5 до 5мл для того, щоб забезпечитого, щоб забезпечити таке настроювання, прити попереднє нагрівання при розливі напою, темстрій 1 приводять в таке положення, яке фактично пература якого в момент розливу повинна знаховідповідає положенню, в якому звичайно здійснюдитися в межах від 65 до 75°С, якщо внутрішній ється очищення його сопла, а потім забезпечують канал 10 і насадок сопла виготовлені з нержавіюпропущення потоку текучого середовища, викоричої сталі. Крім того, можна також забезпечити цирстовуваного при настроюванні на відповідну темкуляцію холодної води у внутрішньому каналі 10 та пературу, по внутрішньому каналу та через сопло у насадку 13 сопла, завдяки чому було б виключе12. Коли розливний пристрій знаходиться в зазнане підвищення температури холодного напою, що ченому стані, це текуче середовище наповнює розливається одразу ж після гарячого напою, чекамеру 28 і розтікається в ній навколо насадка 12 рез його нагрівання внаслідок контакту з гарячими сопла, завдяки чому за рахунок теплопровідності поверхнями даного пристрою. може відбуватися або передача тепла від текучого Крім того, слід також зазначити, що живильний середовища до насадка 12 сопла та стінок внутрівнутрішній канал 10 і насадок сопла залишаються шнього каналу 10, якщо текуче середовище знаодними й тими самими як при розливі подаваного ходиться при більш високій температурі, ніж зачерез них напою, так і при пропущены по них очизначені елементи конструкції, в результаті чого сної рідини під час їхнього промивання, завдяки відбувається їхнє нагрівання, або поглинання тепчому конструкція пристрою 1 істотно спрощується. ла, яке відбирається текучим середовищем від Слід розуміти, що в конструкцію щойно розгнасадка 12 сопла і стінок внутрішнього каналу 10, лянутого тут вище розливного пристрою можуть якщо текуче середовище знаходиться при більш бути внесені різні зміни та (або) доповнення, які не низькій, порівняно з ними, температурі, в резульвиходять за межі суті та обсягу винаходу, визнататі чого буде відбуватися їхнє охолодження. Почені в прикладеній формулі винаходу. Зокрема, тім текуче середовище, що знаходиться в камері корпус 8 у якому-небудь іншому варіанті здійснен28, використовуване при настроюванні на відповіня даного винаходу міг би бути закріплений нерудну температуру, видаляють із камери 28, випусхомо, а колекторний елемент 20 міг би тоді бути каючи це текуче середовище звідти через зливний виконаний рухомим, або рухомими могли б бути отвір 30, після чого розливне сопло 2 переміщають виконані і корпус 8, і колекторний елемент 20. Крім знов у положення, при якому здійснюється розлив, того, можна було б також передбачити і такий 15 77079 16 спрощений варіант здійснення даного винаходу, у у взаємодії з випускним каналом, який приєднують якому колекторний елемент 20, виконаний у видо каналізаційної системи або до відповідної сисгляді склянки, міг би бути замінений колекторним теми замкнутого типу. елементом, який є дефлектором, що знаходиться Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
