Установка для буріння малогабаритна

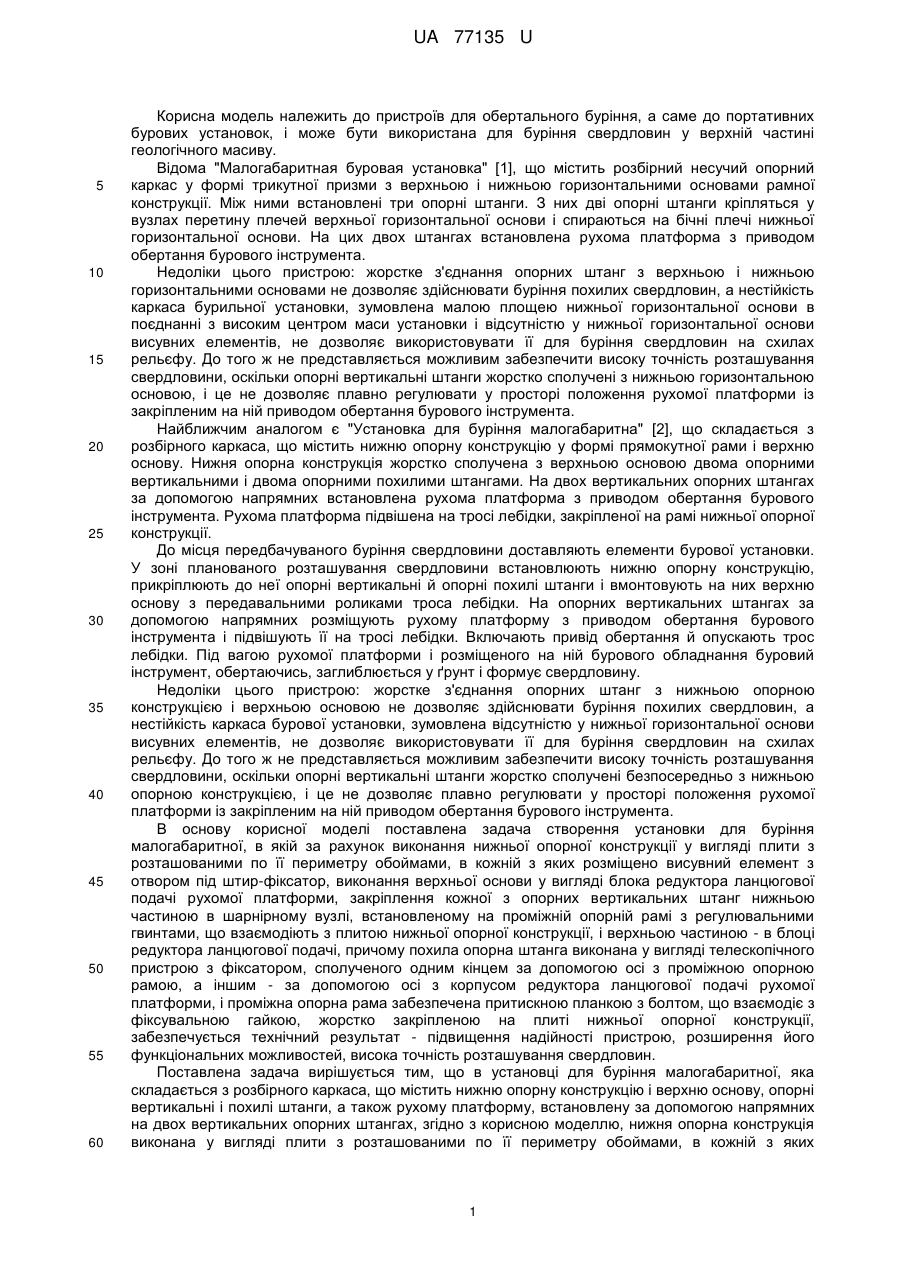

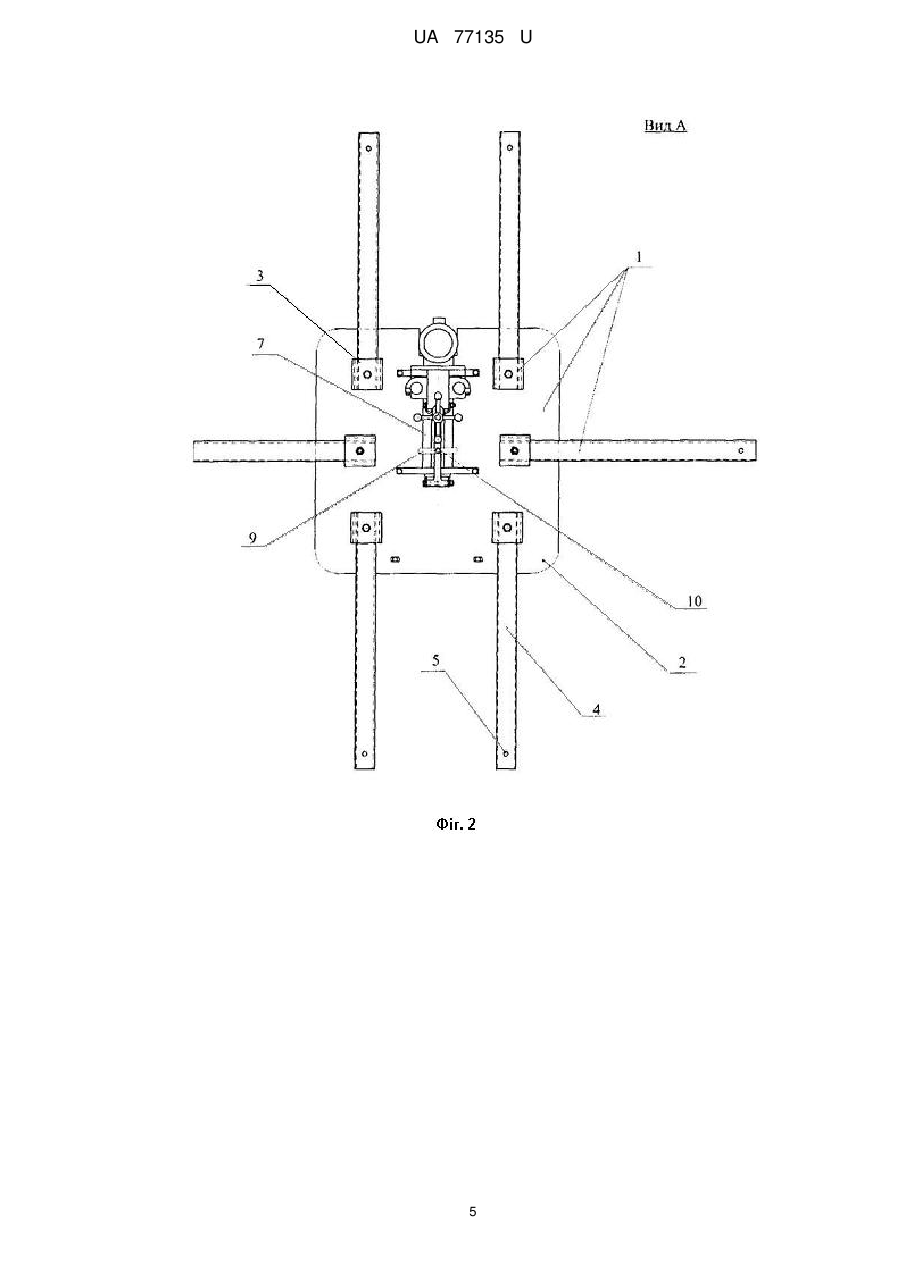

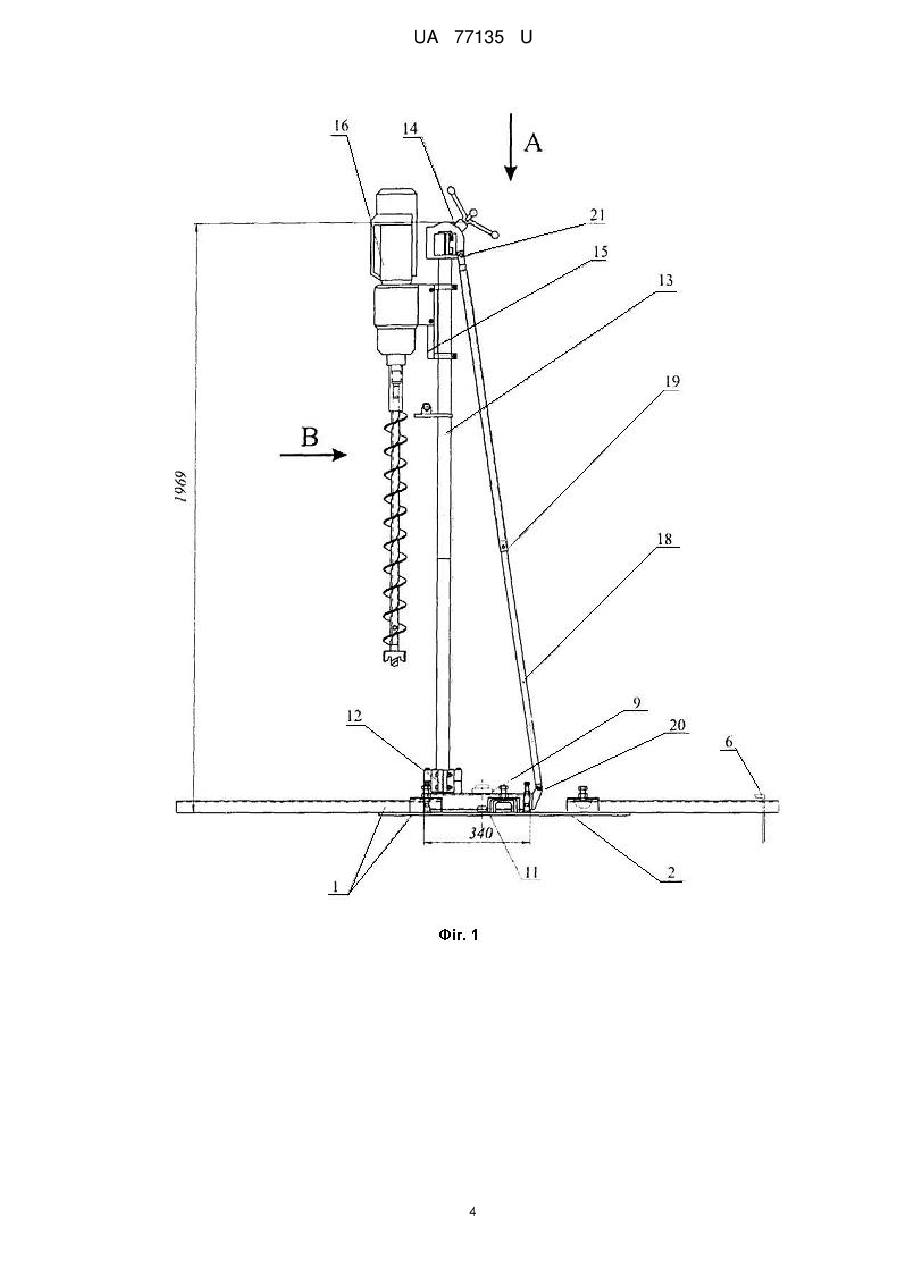

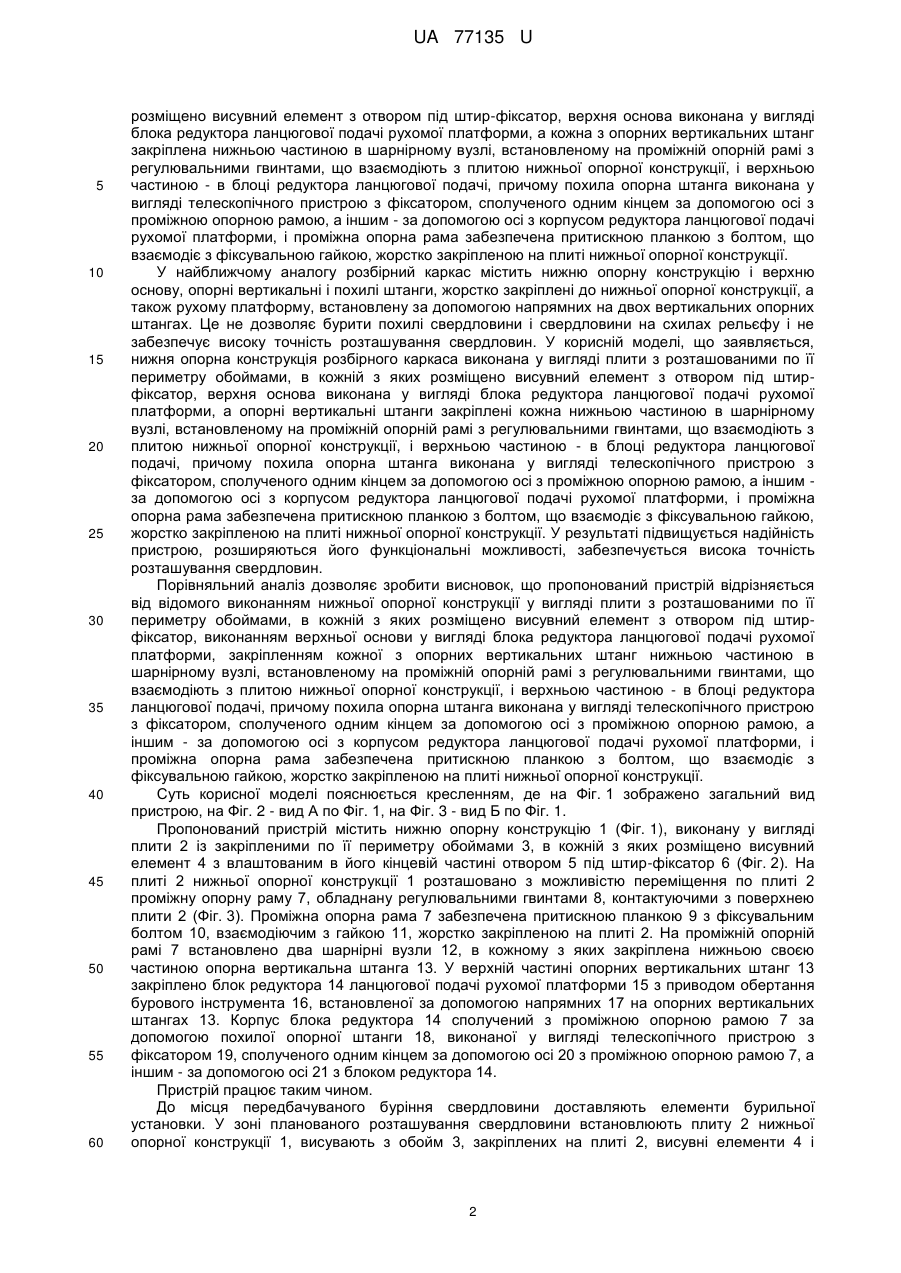

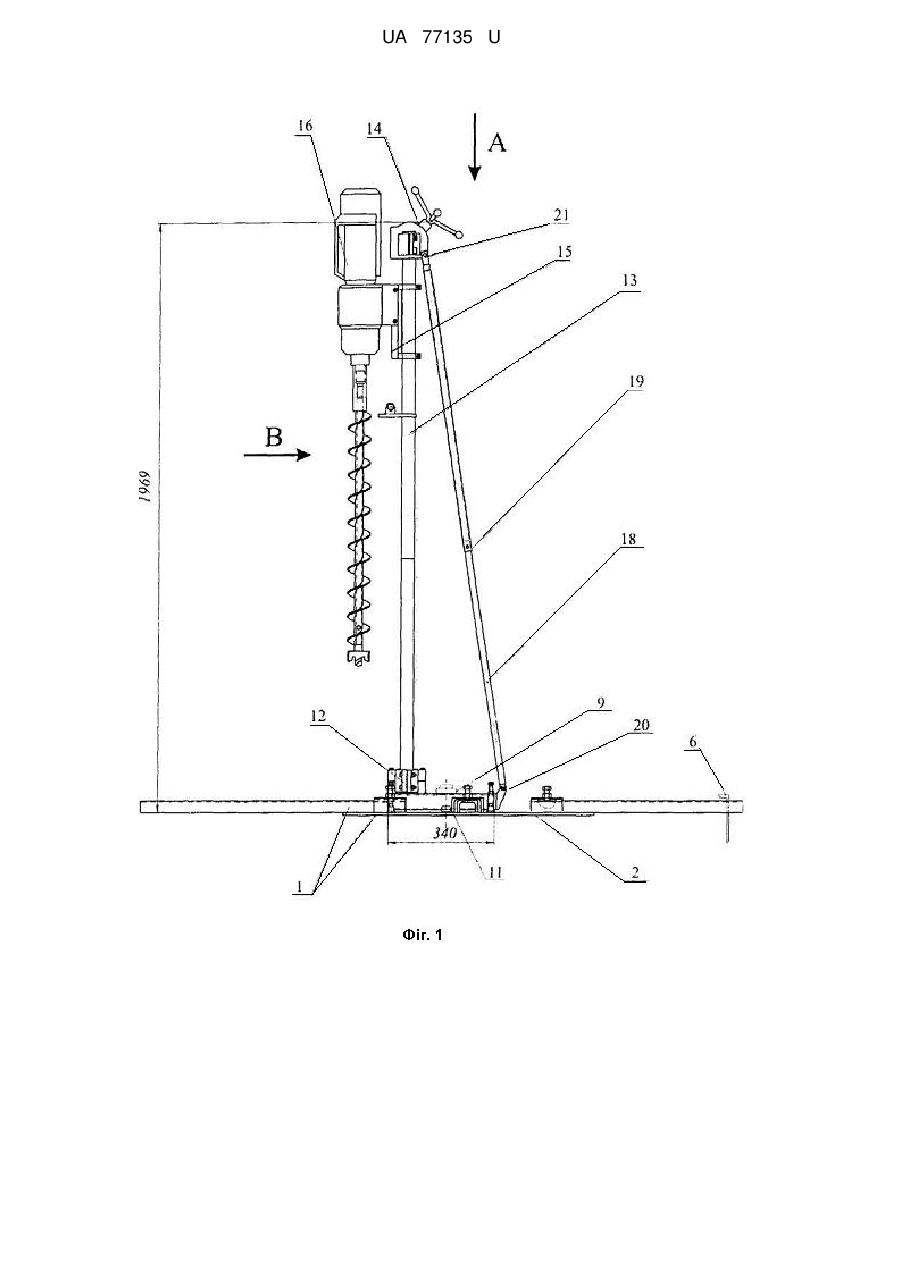

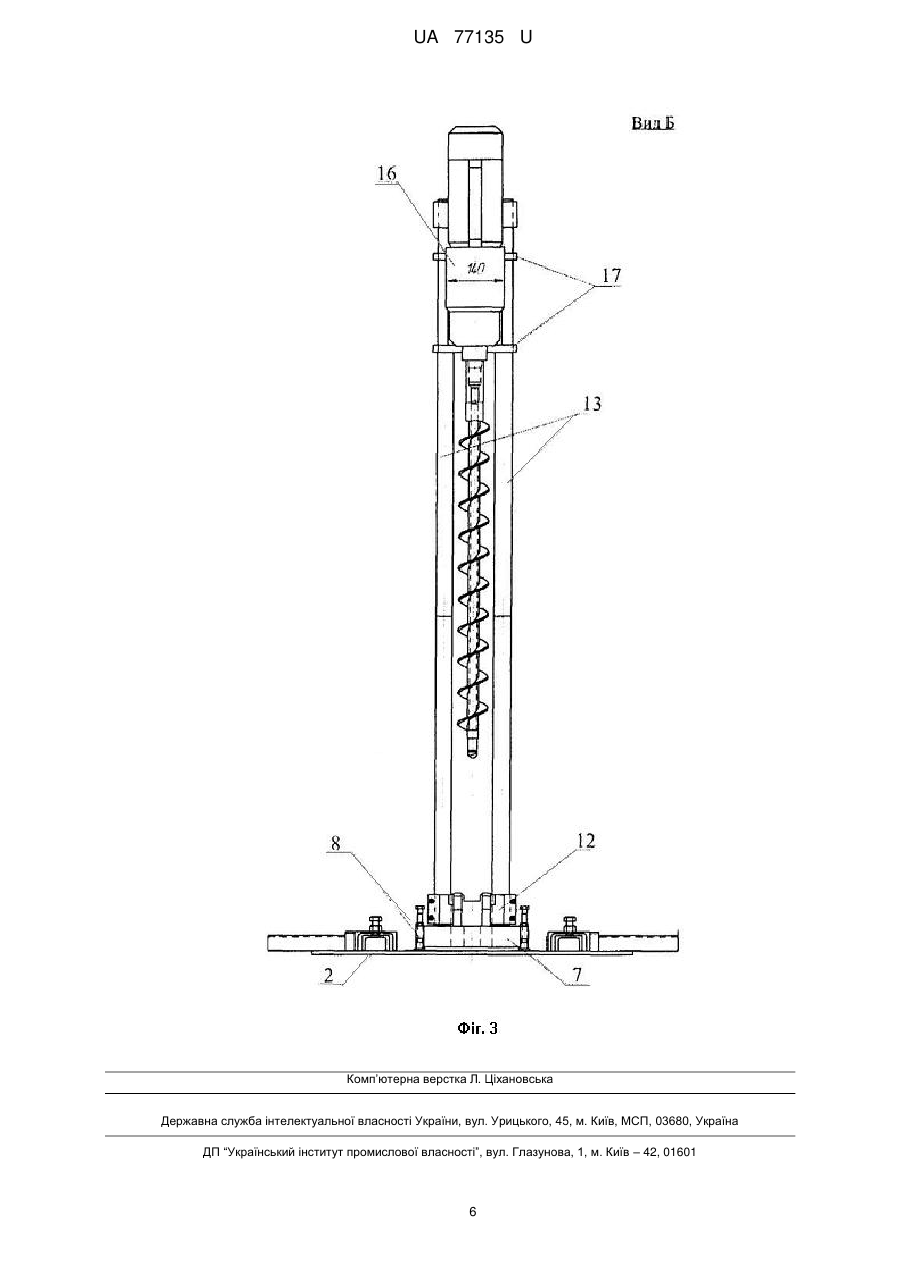

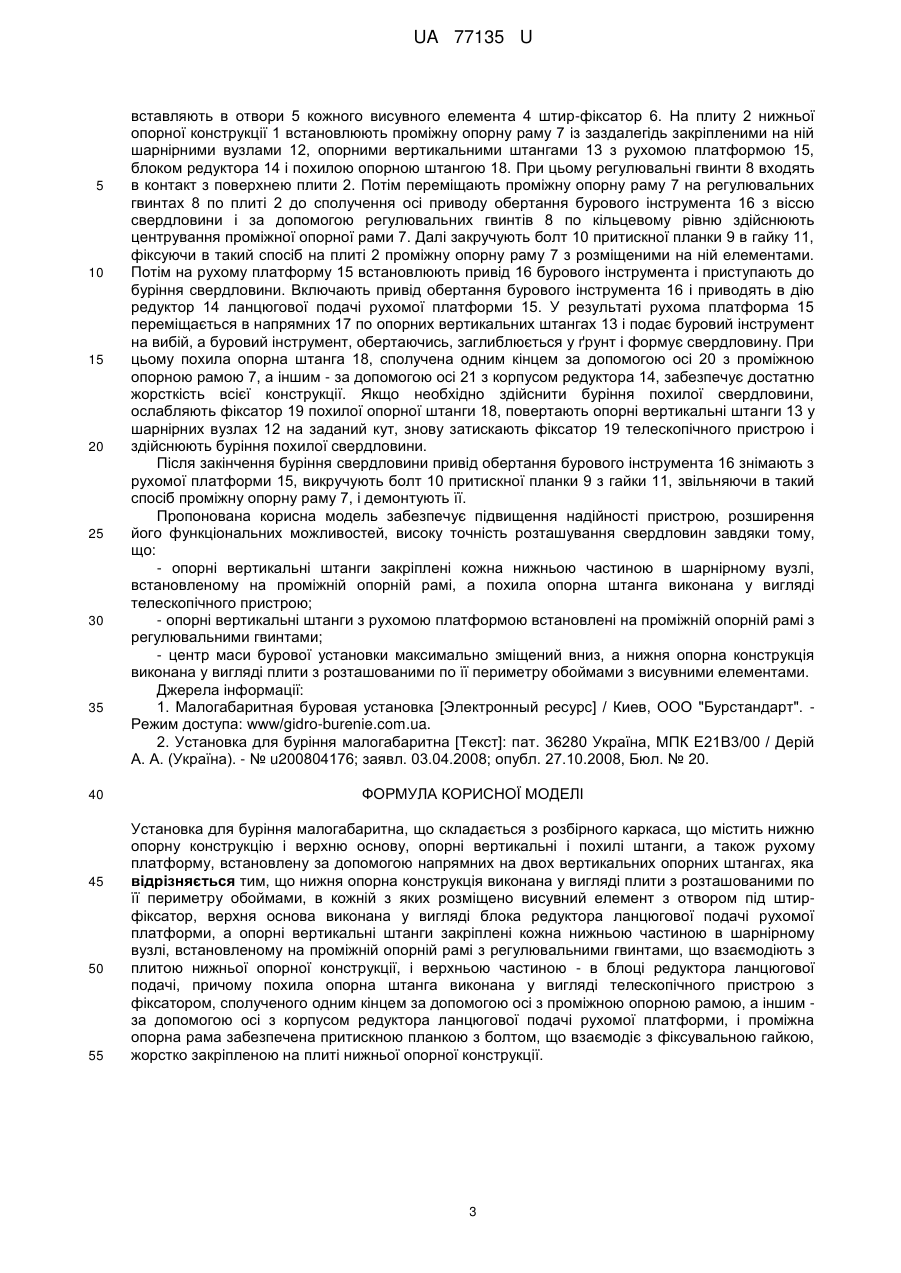

Реферат: Установка для буріння малогабаритна, що складається з розбірного каркаса, містить нижню опорну конструкцію і верхню основу, опорні вертикальні і похилі штанги, рухому платформу, напрямні, висувний елемент з отвором під штир-фіксатор, блок редуктора, регулювальні гвинти. UA 77135 U (12) UA 77135 U UA 77135 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для обертального буріння, а саме до портативних бурових установок, і може бути використана для буріння свердловин у верхній частині геологічного масиву. Відома "Малогабаритная буровая установка" [1], що містить розбірний несучий опорний каркас у формі трикутної призми з верхньою і нижньою горизонтальними основами рамної конструкції. Між ними встановлені три опорні штанги. З них дві опорні штанги кріпляться у вузлах перетину плечей верхньої горизонтальної основи і спираються на бічні плечі нижньої горизонтальної основи. На цих двох штангах встановлена рухома платформа з приводом обертання бурового інструмента. Недоліки цього пристрою: жорстке з'єднання опорних штанг з верхньою і нижньою горизонтальними основами не дозволяє здійснювати буріння похилих свердловин, а нестійкість каркаса бурильної установки, зумовлена малою площею нижньої горизонтальної основи в поєднанні з високим центром маси установки і відсутністю у нижньої горизонтальної основи висувних елементів, не дозволяє використовувати її для буріння свердловин на схилах рельєфу. До того ж не представляється можливим забезпечити високу точність розташування свердловини, оскільки опорні вертикальні штанги жорстко сполучені з нижньою горизонтальною основою, і це не дозволяє плавно регулювати у просторі положення рухомої платформи із закріпленим на ній приводом обертання бурового інструмента. Найближчим аналогом є "Установка для буріння малогабаритна" [2], що складається з розбірного каркаса, що містить нижню опорну конструкцію у формі прямокутної рами і верхню основу. Нижня опорна конструкція жорстко сполучена з верхньою основою двома опорними вертикальними і двома опорними похилими штангами. На двох вертикальних опорних штангах за допомогою напрямних встановлена рухома платформа з приводом обертання бурового інструмента. Рухома платформа підвішена на тросі лебідки, закріпленої на рамі нижньої опорної конструкції. До місця передбачуваного буріння свердловини доставляють елементи бурової установки. У зоні планованого розташування свердловини встановлюють нижню опорну конструкцію, прикріплюють до неї опорні вертикальні й опорні похилі штанги і вмонтовують на них верхню основу з передавальними роликами троса лебідки. На опорних вертикальних штангах за допомогою напрямних розміщують рухому платформу з приводом обертання бурового інструмента і підвішують її на тросі лебідки. Включають привід обертання й опускають трос лебідки. Під вагою рухомої платформи і розміщеного на ній бурового обладнання буровий інструмент, обертаючись, заглиблюється у ґрунт і формує свердловину. Недоліки цього пристрою: жорстке з'єднання опорних штанг з нижньою опорною конструкцією і верхньою основою не дозволяє здійснювати буріння похилих свердловин, а нестійкість каркаса бурової установки, зумовлена відсутністю у нижньої горизонтальної основи висувних елементів, не дозволяє використовувати її для буріння свердловин на схилах рельєфу. До того ж не представляється можливим забезпечити високу точність розташування свердловини, оскільки опорні вертикальні штанги жорстко сполучені безпосередньо з нижньою опорною конструкцією, і це не дозволяє плавно регулювати у просторі положення рухомої платформи із закріпленим на ній приводом обертання бурового інструмента. В основу корисної моделі поставлена задача створення установки для буріння малогабаритної, в якій за рахунок виконання нижньої опорної конструкції у вигляді плити з розташованими по її периметру обоймами, в кожній з яких розміщено висувний елемент з отвором під штир-фіксатор, виконання верхньої основи у вигляді блока редуктора ланцюгової подачі рухомої платформи, закріплення кожної з опорних вертикальних штанг нижньою частиною в шарнірному вузлі, встановленому на проміжній опорній рамі з регулювальними гвинтами, що взаємодіють з плитою нижньої опорної конструкції, і верхньою частиною - в блоці редуктора ланцюгової подачі, причому похила опорна штанга виконана у вигляді телескопічного пристрою з фіксатором, сполученого одним кінцем за допомогою осі з проміжною опорною рамою, а іншим - задопомогою осі з корпусом редуктора ланцюгової подачі рухомої платформи, і проміжна опорна рама забезпечена притискною планкою з болтом, що взаємодіє з фіксувальною гайкою, жорстко закріпленою на плиті нижньої опорної конструкції, забезпечується технічний результат - підвищення надійності пристрою, розширення його функціональних можливостей, висока точність розташування свердловин. Поставлена задача вирішується тим, що в установці для буріння малогабаритної, яка складається з розбірного каркаса, що містить нижню опорну конструкцію і верхню основу, опорні вертикальні і похилі штанги, а також рухому платформу, встановлену за допомогою напрямних на двох вертикальних опорних штангах, згідно з корисною моделлю, нижня опорна конструкція виконана у вигляді плити з розташованими по її периметру обоймами, в кожній з яких 1 UA 77135 U 5 10 15 20 25 30 35 40 45 50 55 60 розміщено висувний елемент з отвором під штир-фіксатор, верхня основа виконана у вигляді блока редуктора ланцюгової подачі рухомої платформи, а кожна з опорних вертикальних штанг закріплена нижньою частиною в шарнірному вузлі, встановленому на проміжній опорній рамі з регулювальними гвинтами, що взаємодіють з плитою нижньої опорної конструкції, і верхньою частиною - в блоці редуктора ланцюгової подачі, причому похила опорна штанга виконана у вигляді телескопічного пристрою з фіксатором, сполученого одним кінцем за допомогою осі з проміжною опорною рамою, а іншим - за допомогою осі з корпусом редуктора ланцюгової подачі рухомої платформи, і проміжна опорна рама забезпечена притискною планкою з болтом, що взаємодіє з фіксувальною гайкою, жорстко закріпленою на плиті нижньої опорної конструкції. У найближчому аналогу розбірний каркас містить нижню опорну конструкцію і верхню основу, опорні вертикальні і похилі штанги, жорстко закріплені до нижньої опорної конструкції, а також рухому платформу, встановлену за допомогою напрямних на двох вертикальних опорних штангах. Це не дозволяє бурити похилі свердловини і свердловини на схилах рельєфу і не забезпечує високу точність розташування свердловин. У корисній моделі, що заявляється, нижня опорна конструкція розбірного каркаса виконана у вигляді плити з розташованими по її периметру обоймами, в кожній з яких розміщено висувний елемент з отвором під штирфіксатор, верхня основа виконана у вигляді блока редуктора ланцюгової подачі рухомої платформи, а опорні вертикальні штанги закріплені кожна нижньою частиною в шарнірному вузлі, встановленому на проміжній опорній рамі з регулювальними гвинтами, що взаємодіють з плитою нижньої опорної конструкції, і верхньою частиною - в блоці редуктора ланцюгової подачі, причому похила опорна штанга виконана у вигляді телескопічного пристрою з фіксатором, сполученого одним кінцем за допомогою осі з проміжною опорною рамою, а іншим за допомогою осі з корпусом редуктора ланцюгової подачі рухомої платформи, і проміжна опорна рама забезпечена притискною планкою з болтом, що взаємодіє з фіксувальною гайкою, жорстко закріпленою на плиті нижньої опорної конструкції. У результаті підвищується надійність пристрою, розширяються його функціональні можливості, забезпечується висока точність розташування свердловин. Порівняльний аналіз дозволяє зробити висновок, що пропонований пристрій відрізняється від відомого виконанням нижньої опорної конструкції у вигляді плити з розташованими по її периметру обоймами, в кожній з яких розміщено висувний елемент з отвором під штирфіксатор, виконанням верхньої основи у вигляді блока редуктора ланцюгової подачі рухомої платформи, закріпленням кожної з опорних вертикальних штанг нижньою частиною в шарнірному вузлі, встановленому на проміжній опорній рамі з регулювальними гвинтами, що взаємодіють з плитою нижньої опорної конструкції, і верхньою частиною - в блоці редуктора ланцюгової подачі, причому похила опорна штанга виконана у вигляді телескопічного пристрою з фіксатором, сполученого одним кінцем за допомогою осі з проміжною опорною рамою, а іншим - за допомогою осі з корпусом редуктора ланцюгової подачі рухомої платформи, і проміжна опорна рама забезпечена притискною планкою з болтом, що взаємодіє з фіксувальною гайкою, жорстко закріпленою на плиті нижньої опорної конструкції. Суть корисної моделі пояснюється кресленням, де на Фіг. 1 зображено загальний вид пристрою, на Фіг. 2 - вид А по Фіг. 1, на Фіг. 3 - вид Б по Фіг. 1. Пропонований пристрій містить нижню опорну конструкцію 1 (Фіг. 1), виконану у вигляді плити 2 із закріпленими по її периметру обоймами 3, в кожній з яких розміщено висувний елемент 4 з влаштованим в його кінцевій частині отвором 5 під штир-фіксатор 6 (Фіг. 2). На плиті 2 нижньої опорної конструкції 1 розташовано з можливістю переміщення по плиті 2 проміжну опорну раму 7, обладнану регулювальними гвинтами 8, контактуючими з поверхнею плити 2 (Фіг. 3). Проміжна опорна рама 7 забезпечена притискною планкою 9 з фіксувальним болтом 10, взаємодіючим з гайкою 11, жорстко закріпленою на плиті 2. На проміжній опорній рамі 7 встановлено два шарнірні вузли 12, в кожному з яких закріплена нижньою своєю частиною опорна вертикальна штанга 13. У верхній частині опорних вертикальних штанг 13 закріплено блок редуктора 14 ланцюгової подачі рухомої платформи 15 з приводом обертання бурового інструмента 16, встановленої за допомогою напрямних 17 на опорних вертикальних штангах 13. Корпус блока редуктора 14 сполучений з проміжною опорною рамою 7 за допомогою похилої опорної штанги 18, виконаної у вигляді телескопічного пристрою з фіксатором 19, сполученого одним кінцем за допомогою осі 20 з проміжною опорною рамою 7, а іншим - за допомогою осі 21 з блоком редуктора 14. Пристрій працює таким чином. До місця передбачуваного буріння свердловини доставляють елементи бурильної установки. У зоні планованого розташування свердловини встановлюють плиту 2 нижньої опорної конструкції 1, висувають з обойм 3, закріплених на плиті 2, висувні елементи 4 і 2 UA 77135 U 5 10 15 20 25 30 35 40 45 50 55 вставляють в отвори 5 кожного висувного елемента 4 штир-фіксатор 6. На плиту 2 нижньої опорної конструкції 1 встановлюють проміжну опорну раму 7 із заздалегідь закріпленими на ній шарнірними вузлами 12, опорними вертикальними штангами 13 з рухомою платформою 15, блоком редуктора 14 і похилою опорною штангою 18. При цьому регулювальні гвинти 8 входять в контакт з поверхнею плити 2. Потім переміщають проміжну опорну раму 7 на регулювальних гвинтах 8 по плиті 2 до сполучення осі приводу обертання бурового інструмента 16 з віссю свердловини і за допомогою регулювальних гвинтів 8 по кільцевому рівню здійснюють центрування проміжної опорної рами 7. Далі закручують болт 10 притискної планки 9 в гайку 11, фіксуючи в такий спосіб на плиті 2 проміжну опорну раму 7 з розміщеними на ній елементами. Потім на рухому платформу 15 встановлюють привід 16 бурового інструмента і приступають до буріння свердловини. Включають привід обертання бурового інструмента 16 і приводять в дію редуктор 14 ланцюгової подачі рухомої платформи 15. У результаті рухома платформа 15 переміщається в напрямних 17 по опорних вертикальних штангах 13 і подає буровий інструмент на вибій, а буровий інструмент, обертаючись, заглиблюється у ґрунт і формує свердловину. При цьому похила опорна штанга 18, сполучена одним кінцем за допомогою осі 20 з проміжною опорною рамою 7, а іншим - за допомогою осі 21 з корпусом редуктора 14, забезпечує достатню жорсткість всієї конструкції. Якщо необхідно здійснити буріння похилої свердловини, ослабляють фіксатор 19 похилої опорної штанги 18, повертають опорні вертикальні штанги 13 у шарнірних вузлах 12 на заданий кут, знову затискають фіксатор 19 телескопічного пристрою і здійснюють буріння похилої свердловини. Після закінчення буріння свердловини привід обертання бурового інструмента 16 знімають з рухомої платформи 15, викручують болт 10 притискної планки 9 з гайки 11, звільняючи в такий спосіб проміжну опорну раму 7, і демонтують її. Пропонована корисна модель забезпечує підвищення надійності пристрою, розширення його функціональних можливостей, високу точність розташування свердловин завдяки тому, що: - опорні вертикальні штанги закріплені кожна нижньою частиною в шарнірному вузлі, встановленому на проміжній опорній рамі, а похила опорна штанга виконана у вигляді телескопічного пристрою; - опорні вертикальні штанги з рухомою платформою встановлені на проміжній опорній рамі з регулювальними гвинтами; - центр маси бурової установки максимально зміщений вниз, а нижня опорна конструкція виконана у вигляді плити з розташованими по її периметру обоймами з висувними елементами. Джерела інформації: 1. Малогабаритная буровая установка [Электронный ресурс] / Киев, ООО "Бурстандарт". Режим доступа: www/gidro-burenie.com.ua. 2. Установка для буріння малогабаритна [Текст]: пат. 36280 Україна, МПК Е21В3/00 / Дерій А. А. (Україна). - № u200804176; заявл. 03.04.2008; опубл. 27.10.2008, Бюл. № 20. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Установка для буріння малогабаритна, що складається з розбірного каркаса, що містить нижню опорну конструкцію і верхню основу, опорні вертикальні і похилі штанги, а також рухому платформу, встановлену за допомогою напрямних на двох вертикальних опорних штангах, яка відрізняється тим, що нижня опорна конструкція виконана у вигляді плити з розташованими по її периметру обоймами, в кожній з яких розміщено висувний елемент з отвором під штирфіксатор, верхня основа виконана у вигляді блока редуктора ланцюгової подачі рухомої платформи, а опорні вертикальні штанги закріплені кожна нижньою частиною в шарнірному вузлі, встановленому на проміжній опорній рамі з регулювальними гвинтами, що взаємодіють з плитою нижньої опорної конструкції, і верхньою частиною - в блоці редуктора ланцюгової подачі, причому похила опорна штанга виконана у вигляді телескопічного пристрою з фіксатором, сполученого одним кінцем за допомогою осі з проміжною опорною рамою, а іншим за допомогою осі з корпусом редуктора ланцюгової подачі рухомої платформи, і проміжна опорна рама забезпечена притискною планкою з болтом, що взаємодіє з фіксувальною гайкою, жорстко закріпленою на плиті нижньої опорної конструкції. 3 UA 77135 U 4 UA 77135 U 5 UA 77135 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
