Установка для буріння малогабаритна

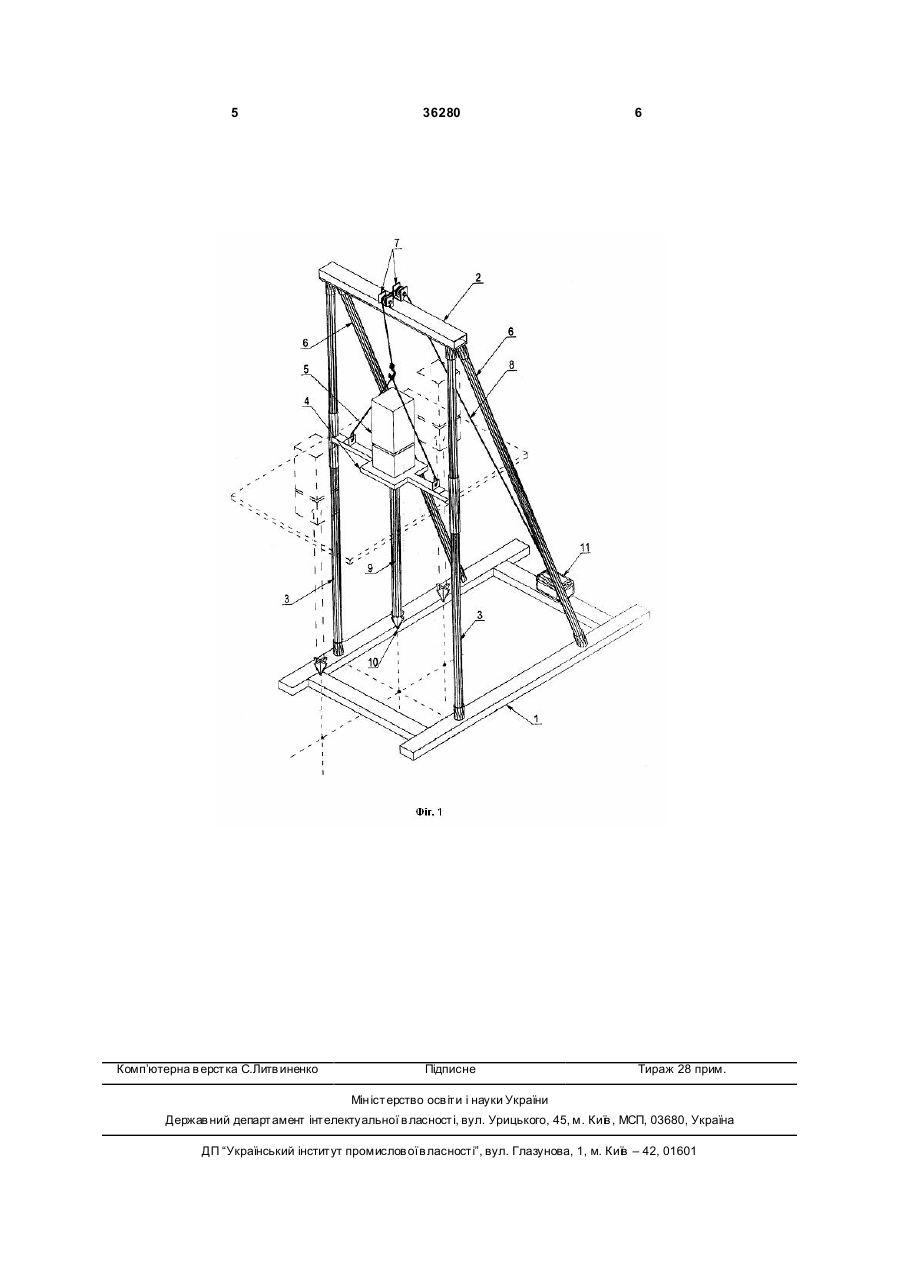

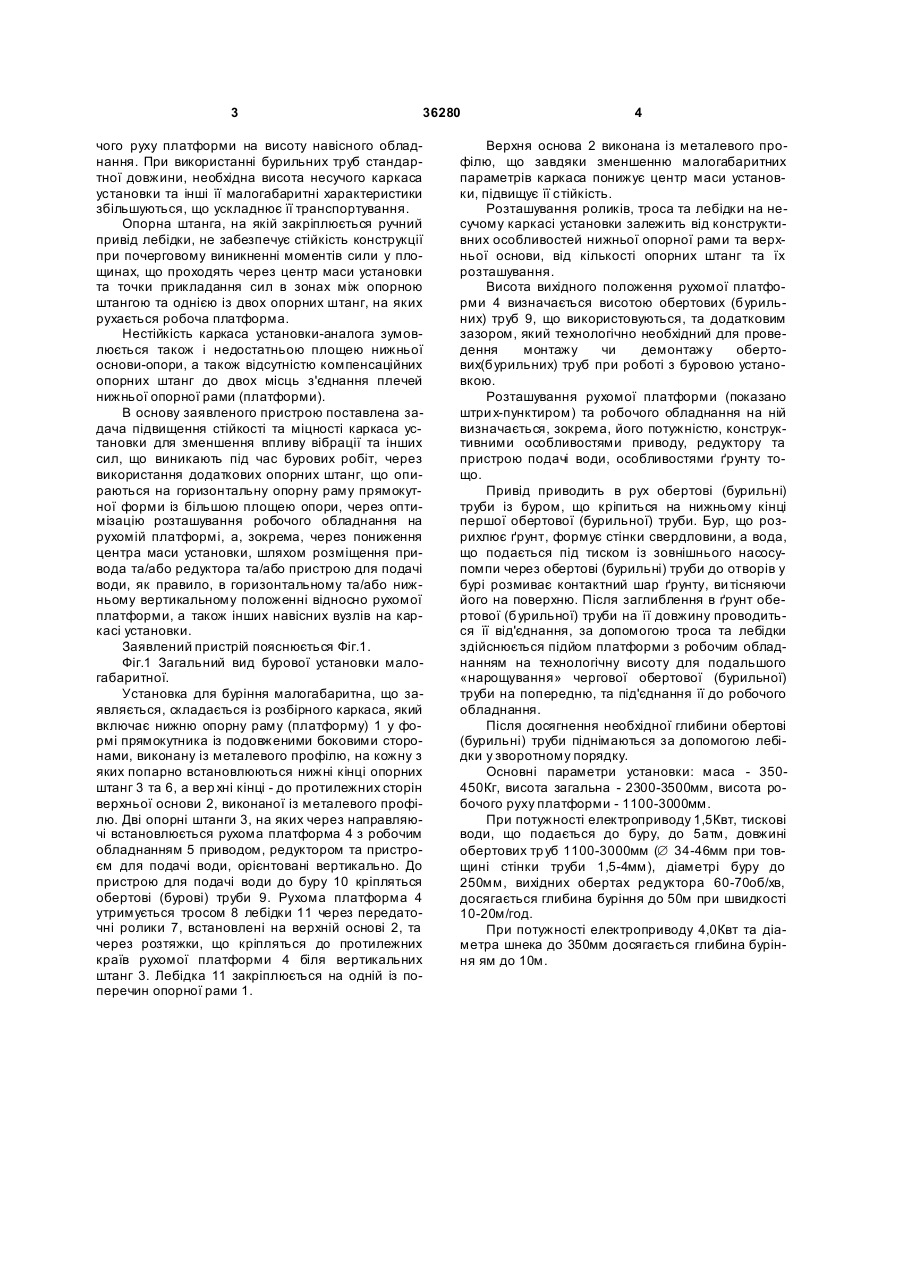

Установка для буріння малогабаритна, що складається із розбірного каркаса, що містить нижню опорну раму (платформу) та верхню основу, опорні штанги, які кріпляться на них, рухому платформу, яка через напрямні встановлюється на двох вертикальних опорних штангах, привода, 3 36280 чого руху платформи на висоту навісного обладнання. При використанні бурильних труб стандартної довжини, необхідна висота несучого каркаса установки та інші її малогабаритні характеристики збільшуються, що ускладнює її транспортування. Опорна штанга, на якій закріплюється ручний привід лебідки, не забезпечує стійкість конструкції при почерговому виникненні моментів сили у площинах, що проходять через центр маси установки та точки прикладання сил в зонах між опорною штангою та однією із двох опорних штанг, на яких рухається робоча платформа. Нестійкість каркаса установки-аналога зумовлюється також і недостатньою площею нижньої основи-опори, а також відсутністю компенсаційних опорних штанг до двох місць з'єднання плечей нижньої опорної рами (платформи). В основу заявленого пристрою поставлена задача підвищення стійкості та міцності каркаса установки для зменшення впливу вібрації та інших сил, що виникають під час бурових робіт, через використання додаткових опорних штанг, що опираються на горизонтальну опорну раму прямокутної форми із більшою площею опори, через оптимізацію розташування робочого обладнання на рухомій платформі, а, зокрема, через пониження центра маси установки, шляхом розміщення привода та/або редуктора та/або пристрою для подачі води, як правило, в горизонтальному та/або нижньому вертикальному положенні відносно рухомої платформи, а також інших навісних вузлів на каркасі установки. Заявлений пристрій пояснюється Фіг.1. Фіг.1 Загальний вид бурової установки малогабаритної. Установка для буріння малогабаритна, що заявляється, складається із розбірного каркаса, який включає нижню опорну раму (платформу) 1 у формі прямокутника із подовженими боковими сторонами, виконану із металевого профілю, на кожну з яких попарно встановлюються нижні кінці опорних штанг 3 та 6, а вер хні кінці - до протилежних сторін верхньої основи 2, виконаної із металевого профілю. Дві опорні штанги 3, на яких через направляючі встановлюється рухома платформа 4 з робочим обладнанням 5 приводом, редуктором та пристроєм для подачі води, орієнтовані вертикально. До пристрою для подачі води до буру 10 кріпляться обертові (бурові) труби 9. Рухома платформа 4 утримується тросом 8 лебідки 11 через передаточні ролики 7, встановлені на верхній основі 2, та через розтяжки, що кріпляться до протилежних країв рухомої платформи 4 біля вертикальних штанг 3. Лебідка 11 закріплюється на одній із поперечин опорної рами 1. 4 Верхня основа 2 виконана із металевого профілю, що завдяки зменшенню малогабаритних параметрів каркаса понижує центр маси установки, підвищує її стійкість. Розташування роликів, троса та лебідки на несучому каркасі установки залежить від конструктивних особливостей нижньої опорної рами та верхньої основи, від кількості опорних штанг та їх розташування. Висота вихідного положення рухомої платформи 4 визначається висотою обертових (бурильних) труб 9, що використовуються, та додатковим зазором, який технологічно необхідний для проведення монтажу чи демонтажу обертових(бурильних) труб при роботі з буровою установкою. Розташування рухомої платформи (показано штри х-пунктиром) та робочого обладнання на ній визначається, зокрема, його потужністю, конструктивними особливостями приводу, редуктору та пристрою подачі води, особливостями ґрунту тощо. Привід приводить в рух обертові (бурильні) труби із буром, що кріпиться на нижньому кінці першої обертової (бурильної) труби. Бур, що розрихлює ґрунт, формує стінки свердловини, а вода, що подається під тиском із зовнішнього насосупомпи через обертові (бурильні) труби до отворів у бурі розмиває контактний шар ґрунту, ви тісняючи його на поверхню. Після заглиблення в ґрунт обертової (бурильної) труби на її довжину проводиться її від'єднання, за допомогою троса та лебідки здійснюється підйом платформи з робочим обладнанням на технологічну висоту для подальшого «нарощування» чергової обертової (бурильної) труби на попередню, та під'єднання її до робочого обладнання. Після досягнення необхідної глибини обертові (бурильні) труби піднімаються за допомогою лебідки у зворотному порядку. Основні параметри установки: маса - 350450Кг, висота загальна - 2300-3500мм, висота робочого руху платформи - 1100-3000мм. При потужності електроприводу 1,5Квт, тискові води, що подається до буру, до 5атм, довжині обертових тр уб 1100-3000мм (Æ 34-46мм при товщині стінки труби 1,5-4мм), діаметрі буру до 250мм, вихідних обертах редуктора 60-70об/хв, досягається глибина буріння до 50м при швидкості 10-20м/год. При потужності електроприводу 4,0Квт та діаметра шнека до 350мм досягається глибина буріння ям до 10м. 5 Комп’ютерна в ерстка C.Литв иненко 36280 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
