Тромбоуловлювач

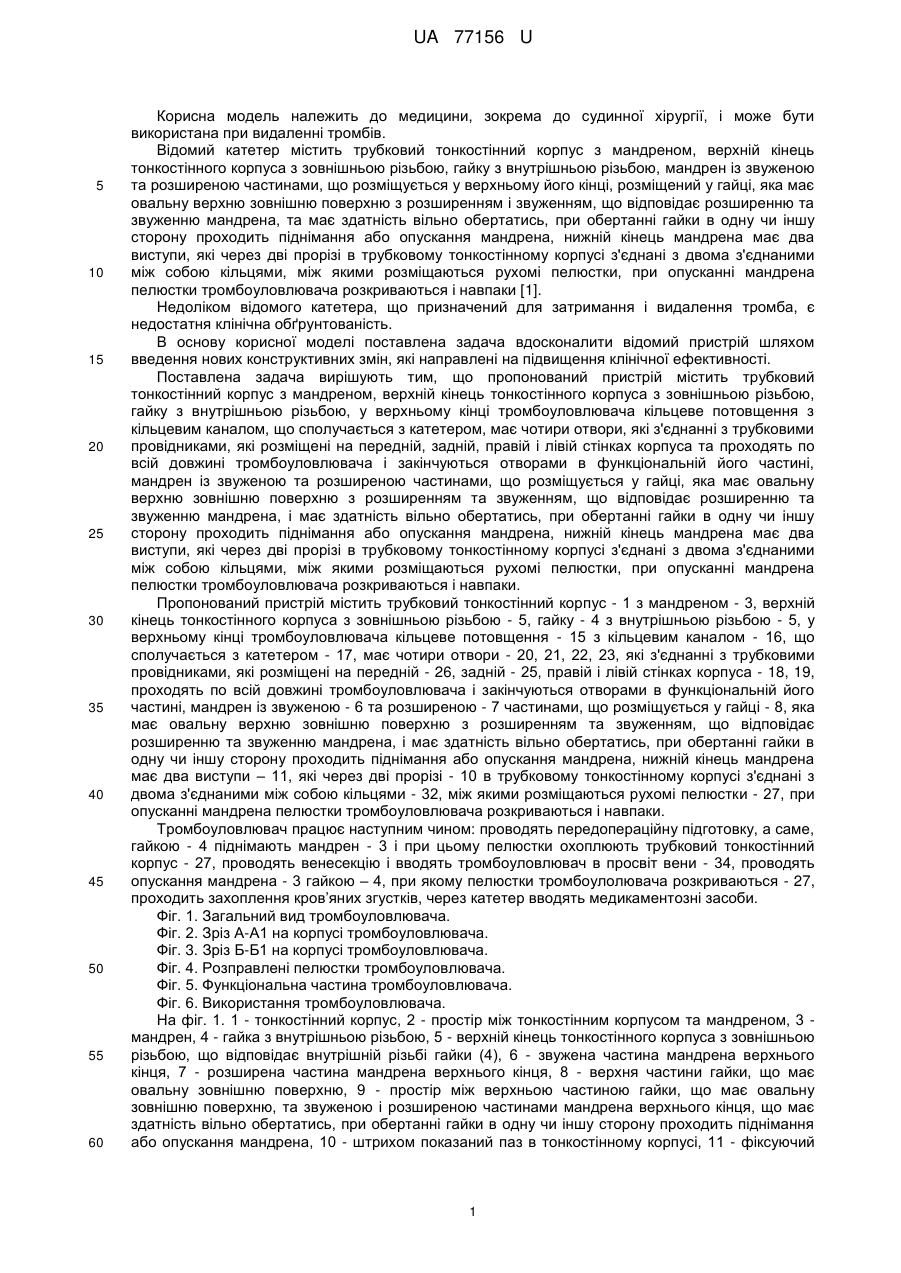

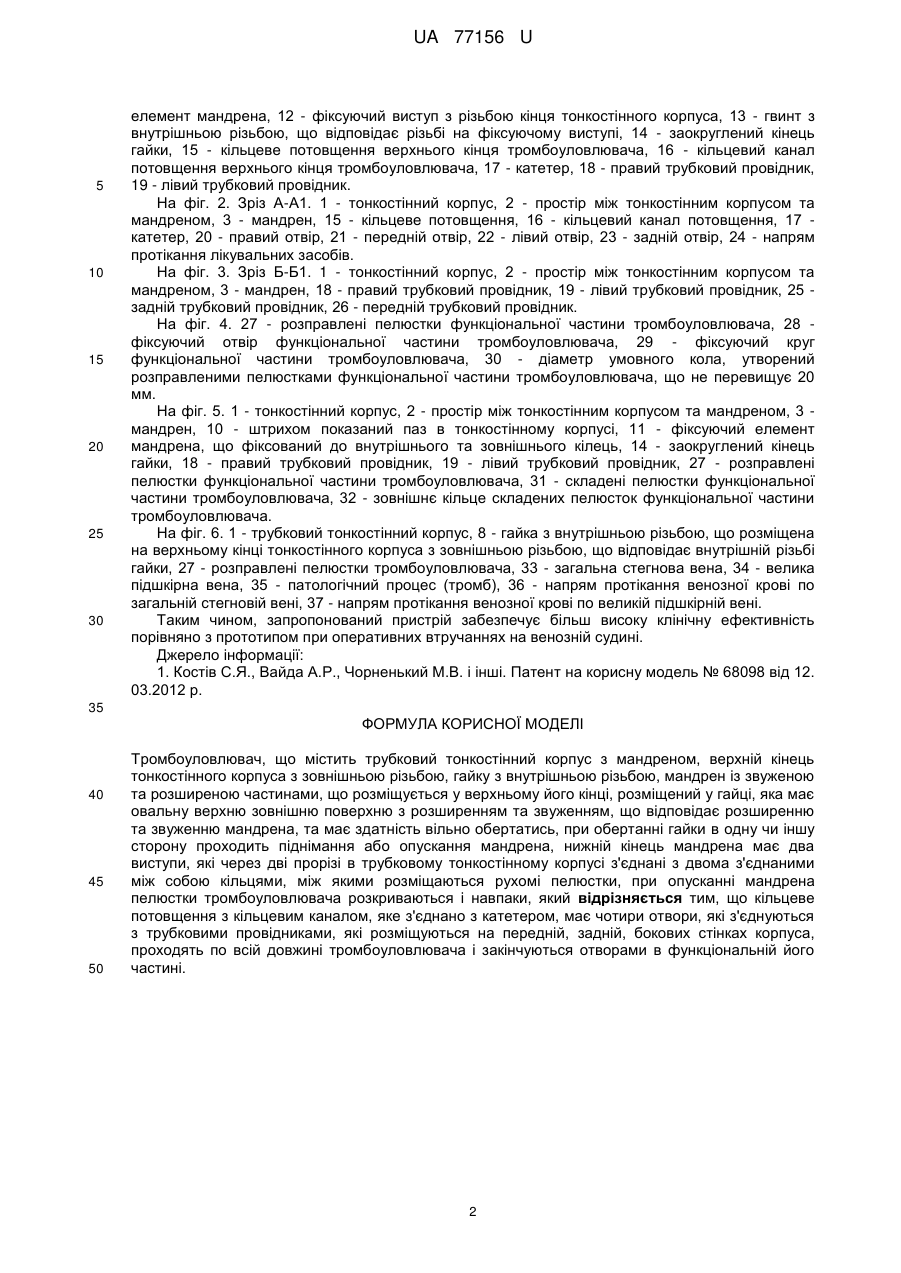

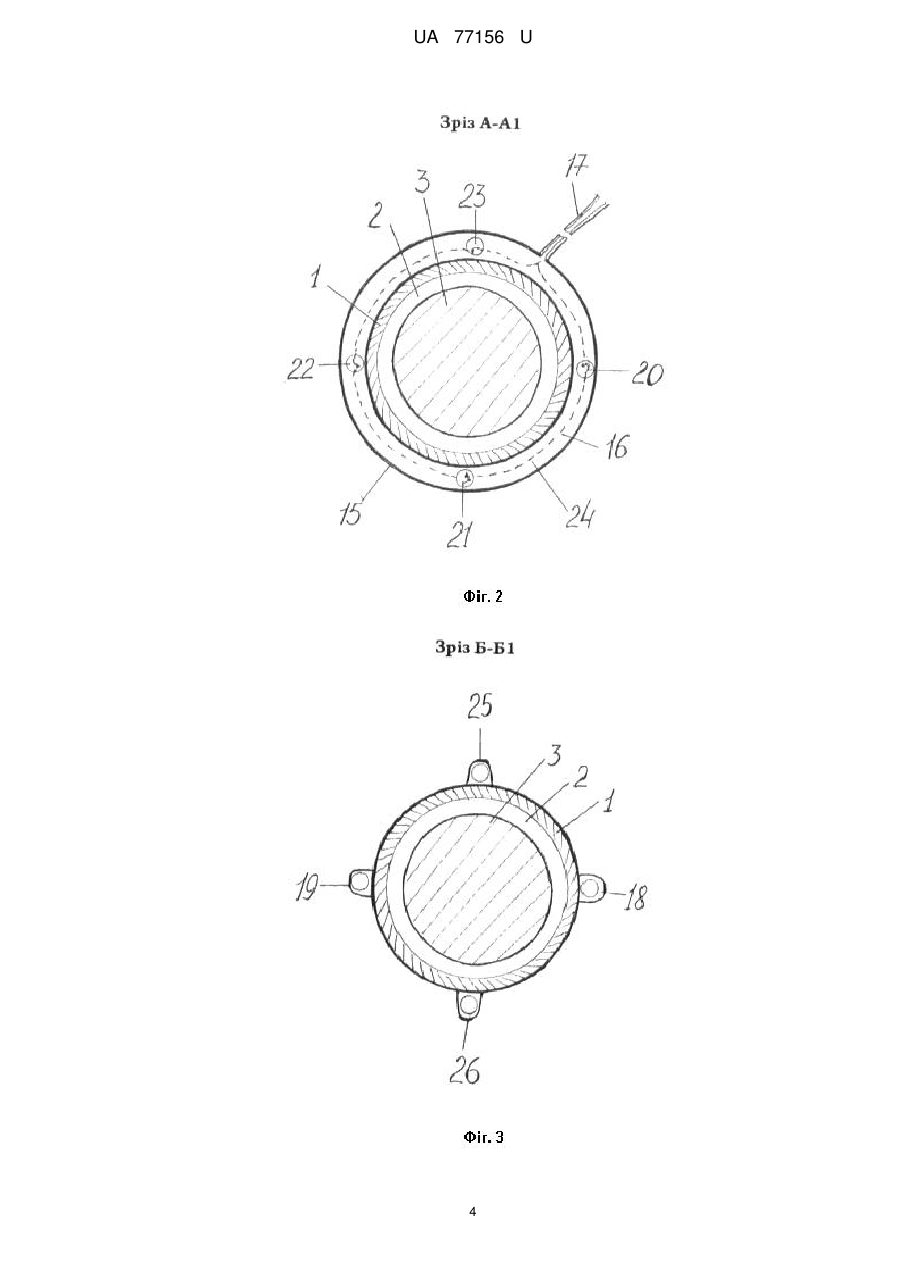

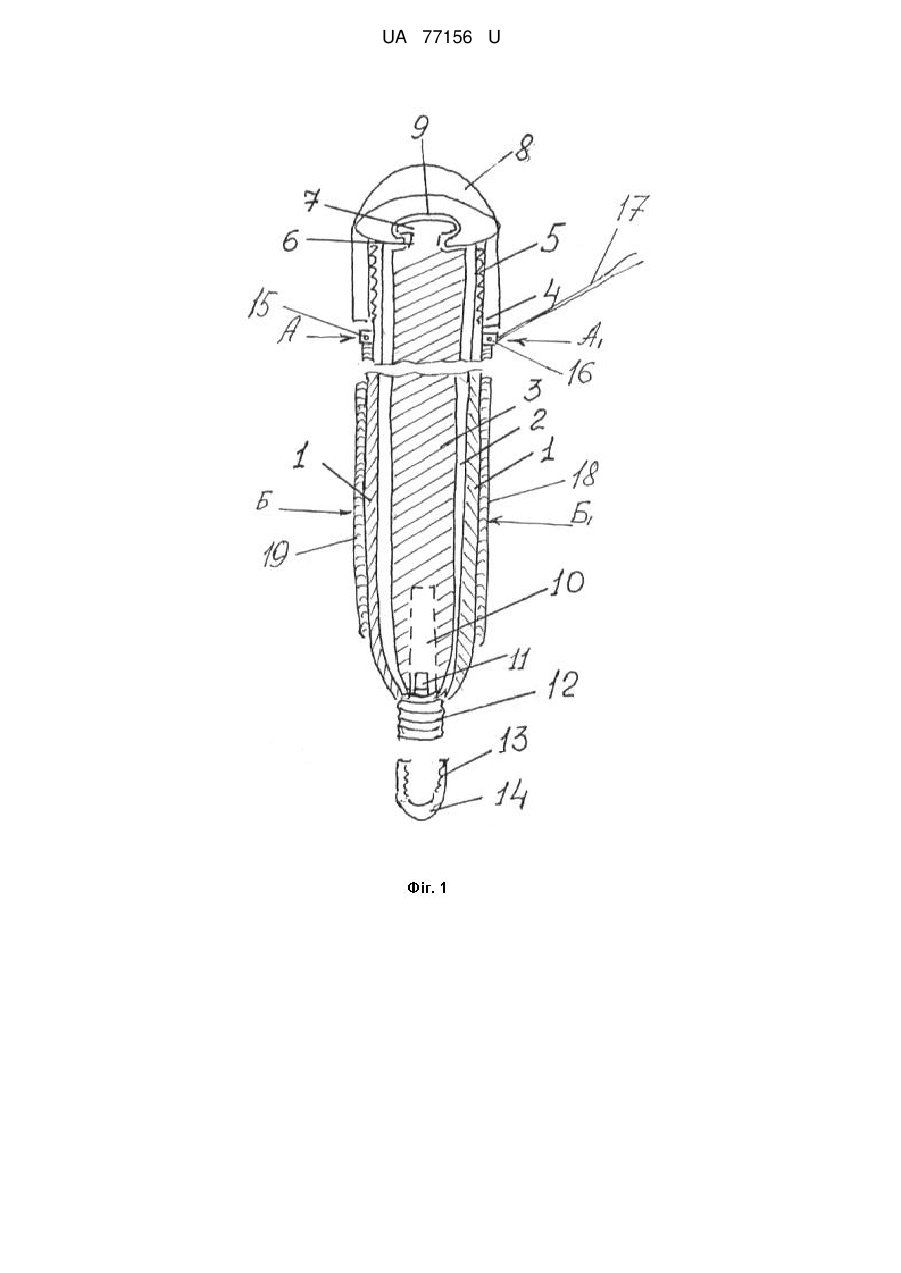

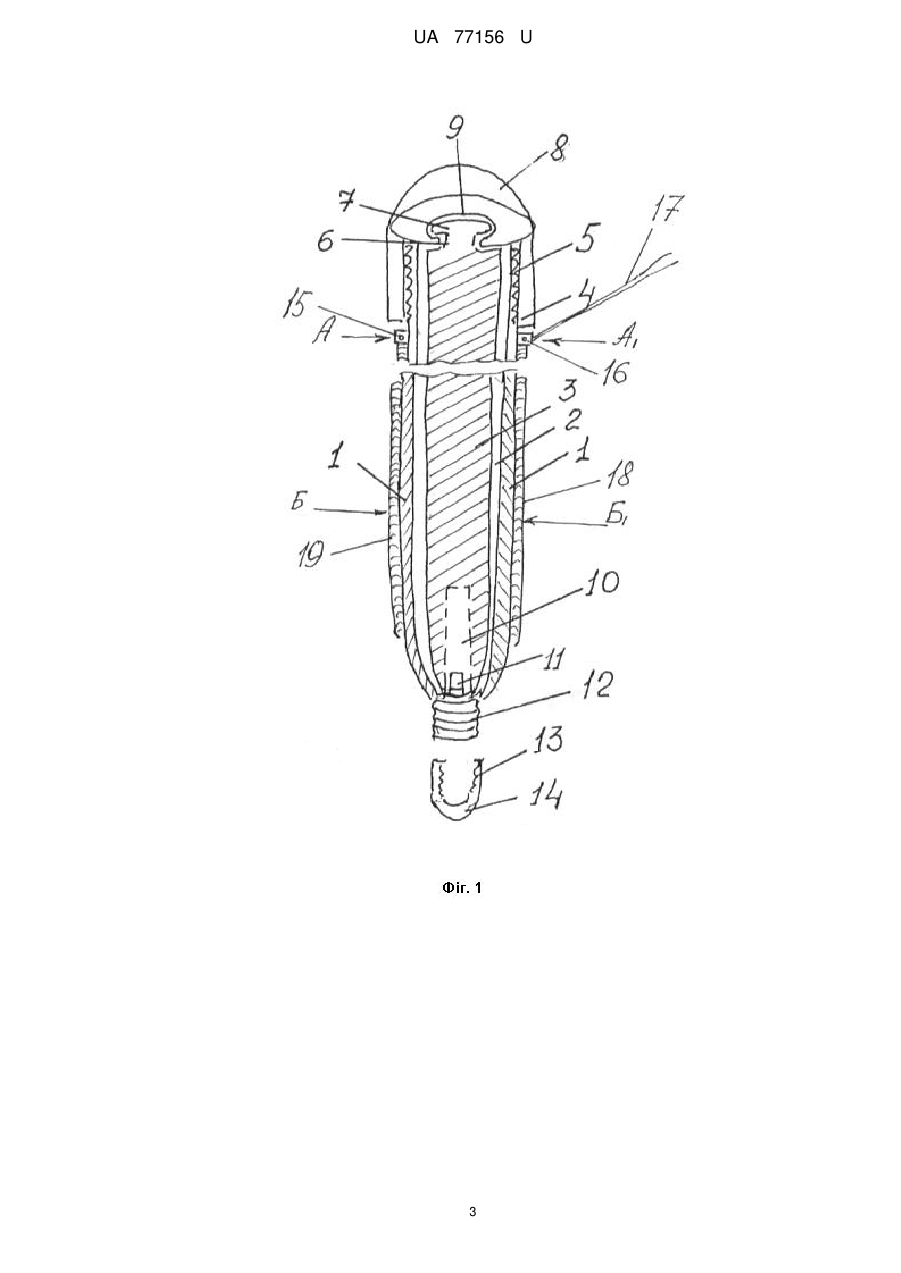

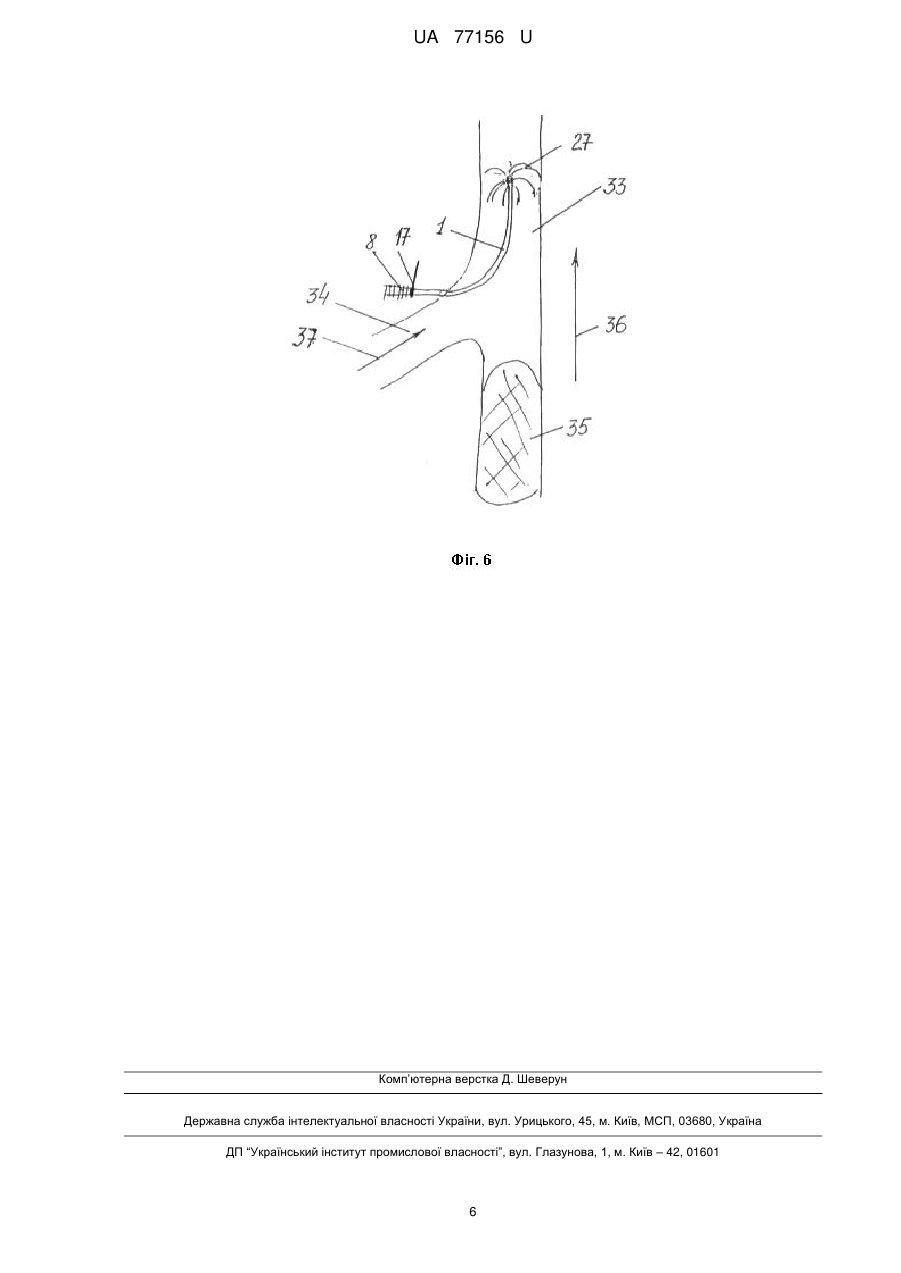

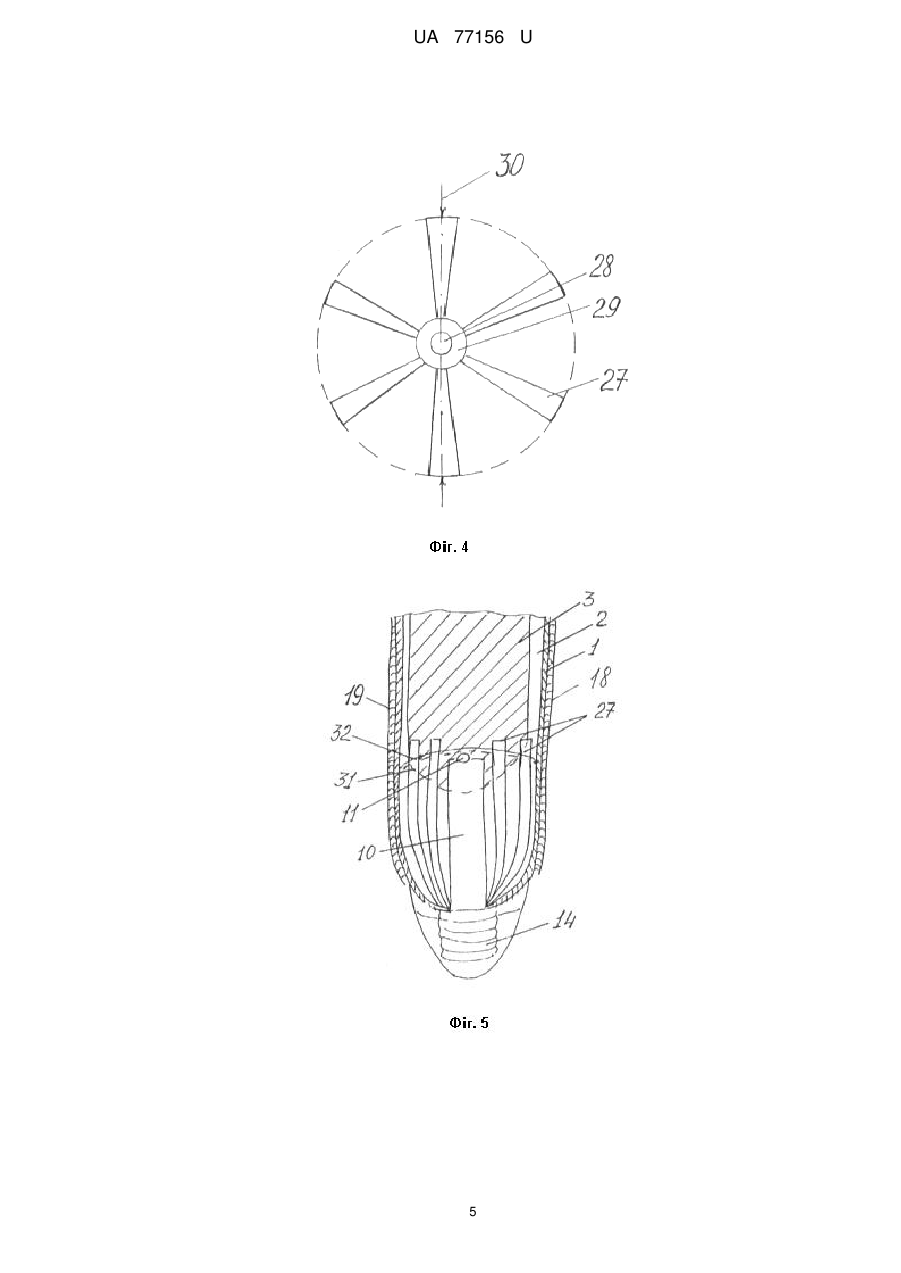

Реферат: UA 77156 U UA 77156 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема до судинної хірургії, і може бути використана при видаленні тромбів. Відомий катетер містить трубковий тонкостінний корпус з мандреном, верхній кінець тонкостінного корпуса з зовнішньою різьбою, гайку з внутрішньою різьбою, мандрен із звуженою та розширеною частинами, що розміщується у верхньому його кінці, розміщений у гайці, яка має овальну верхню зовнішню поверхню з розширенням і звуженням, що відповідає розширенню та звуженню мандрена, та має здатність вільно обертатись, при обертанні гайки в одну чи іншу сторону проходить піднімання або опускання мандрена, нижній кінець мандрена має два виступи, які через дві прорізі в трубковому тонкостінному корпусі з'єднані з двома з'єднаними між собою кільцями, між якими розміщаються рухомі пелюстки, при опусканні мандрена пелюстки тромбоуловлювача розкриваються і навпаки [1]. Недоліком відомого катетера, що призначений для затримання і видалення тромба, є недостатня клінічна обґрунтованість. В основу корисної моделі поставлена задача вдосконалити відомий пристрій шляхом введення нових конструктивних змін, які направлені на підвищення клінічної ефективності. Поставлена задача вирішують тим, що пропонований пристрій містить трубковий тонкостінний корпус з мандреном, верхній кінець тонкостінного корпуса з зовнішньою різьбою, гайку з внутрішньою різьбою, у верхньому кінці тромбоуловлювача кільцеве потовщення з кільцевим каналом, що сполучається з катетером, має чотири отвори, які з'єднанні з трубковими провідниками, які розміщені на передній, задній, правій і лівій стінках корпуса та проходять по всій довжині тромбоуловлювача і закінчуються отворами в функціональній його частині, мандрен із звуженою та розширеною частинами, що розміщується у гайці, яка має овальну верхню зовнішню поверхню з розширенням та звуженням, що відповідає розширенню та звуженню мандрена, і має здатність вільно обертатись, при обертанні гайки в одну чи іншу сторону проходить піднімання або опускання мандрена, нижній кінець мандрена має два виступи, які через дві прорізі в трубковому тонкостінному корпусі з'єднані з двома з'єднаними між собою кільцями, між якими розміщаються рухомі пелюстки, при опусканні мандрена пелюстки тромбоуловлювача розкриваються і навпаки. Пропонований пристрій містить трубковий тонкостінний корпус - 1 з мандреном - 3, верхній кінець тонкостінного корпуса з зовнішньою різьбою - 5, гайку - 4 з внутрішньою різьбою - 5, у верхньому кінці тромбоуловлювача кільцеве потовщення - 15 з кільцевим каналом - 16, що сполучається з катетером - 17, має чотири отвори - 20, 21, 22, 23, які з'єднанні з трубковими провідниками, які розміщені на передній - 26, задній - 25, правій і лівій стінках корпуса - 18, 19, проходять по всій довжині тромбоуловлювача і закінчуються отворами в функціональній його частині, мандрен із звуженою - 6 та розширеною - 7 частинами, що розміщується у гайці - 8, яка має овальну верхню зовнішню поверхню з розширенням та звуженням, що відповідає розширенню та звуженню мандрена, і має здатність вільно обертатись, при обертанні гайки в одну чи іншу сторону проходить піднімання або опускання мандрена, нижній кінець мандрена має два виступи – 11, які через дві прорізі - 10 в трубковому тонкостінному корпусі з'єднані з двома з'єднаними між собою кільцями - 32, між якими розміщаються рухомі пелюстки - 27, при опусканні мандрена пелюстки тромбоуловлювача розкриваються і навпаки. Тромбоуловлювач працює наступним чином: проводять передопераційну підготовку, а саме, гайкою - 4 піднімають мандрен - 3 і при цьому пелюстки охоплюють трубковий тонкостінний корпус - 27, проводять венесекцію і вводять тромбоуловлювач в просвіт вени - 34, проводять опускання мандрена - 3 гайкою – 4, при якому пелюстки тромбоулолювача розкриваються - 27, проходить захоплення кров’яних згустків, через катетер вводять медикаментозні засоби. Фіг. 1. Загальний вид тромбоуловлювача. Фіг. 2. Зріз А-А1 на корпусі тромбоуловлювача. Фіг. 3. Зріз Б-Б1 на корпусі тромбоуловлювача. Фіг. 4. Розправлені пелюстки тромбоуловлювача. Фіг. 5. Функціональна частина тромбоуловлювача. Фіг. 6. Використання тромбоуловлювача. На фіг. 1. 1 - тонкостінний корпус, 2 - простір між тонкостінним корпусом та мандреном, 3 мандрен, 4 - гайка з внутрішньою різьбою, 5 - верхній кінець тонкостінного корпуса з зовнішньою різьбою, що відповідає внутрішній різьбі гайки (4), 6 - звужена частина мандрена верхнього кінця, 7 - розширена частина мандрена верхнього кінця, 8 - верхня частини гайки, що має овальну зовнішню поверхню, 9 - простір між верхньою частиною гайки, що має овальну зовнішню поверхню, та звуженою і розширеною частинами мандрена верхнього кінця, що має здатність вільно обертатись, при обертанні гайки в одну чи іншу сторону проходить піднімання або опускання мандрена, 10 - штрихом показаний паз в тонкостінному корпусі, 11 - фіксуючий 1 UA 77156 U 5 10 15 20 25 30 елемент мандрена, 12 - фіксуючий виступ з різьбою кінця тонкостінного корпуса, 13 - гвинт з внутрішньою різьбою, що відповідає різьбі на фіксуючому виступі, 14 - заокруглений кінець гайки, 15 - кільцеве потовщення верхнього кінця тромбоуловлювача, 16 - кільцевий канал потовщення верхнього кінця тромбоуловлювача, 17 - катетер, 18 - правий трубковий провідник, 19 - лівий трубковий провідник. На фіг. 2. Зріз А-А1. 1 - тонкостінний корпус, 2 - простір між тонкостінним корпусом та мандреном, 3 - мандрен, 15 - кільцеве потовщення, 16 - кільцевий канал потовщення, 17 катетер, 20 - правий отвір, 21 - передній отвір, 22 - лівий отвір, 23 - задній отвір, 24 - напрям протікання лікувальних засобів. На фіг. 3. Зріз Б-Б1. 1 - тонкостінний корпус, 2 - простір між тонкостінним корпусом та мандреном, 3 - мандрен, 18 - правий трубковий провідник, 19 - лівий трубковий провідник, 25 задній трубковий провідник, 26 - передній трубковий провідник. На фіг. 4. 27 - розправлені пелюстки функціональної частини тромбоуловлювача, 28 фіксуючий отвір функціональної частини тромбоуловлювача, 29 - фіксуючий круг функціональної частини тромбоуловлювача, 30 - діаметр умовного кола, утворений розправленими пелюстками функціональної частини тромбоуловлювача, що не перевищує 20 мм. На фіг. 5. 1 - тонкостінний корпус, 2 - простір між тонкостінним корпусом та мандреном, 3 мандрен, 10 - штрихом показаний паз в тонкостінному корпусі, 11 - фіксуючий елемент мандрена, що фіксований до внутрішнього та зовнішнього кілець, 14 - заокруглений кінець гайки, 18 - правий трубковий провідник, 19 - лівий трубковий провідник, 27 - розправлені пелюстки функціональної частини тромбоуловлювача, 31 - складені пелюстки функціональної частини тромбоуловлювача, 32 - зовнішнє кільце складених пелюсток функціональної частини тромбоуловлювача. На фіг. 6. 1 - трубковий тонкостінний корпус, 8 - гайка з внутрішньою різьбою, що розміщена на верхньому кінці тонкостінного корпуса з зовнішньою різьбою, що відповідає внутрішній різьбі гайки, 27 - розправлені пелюстки тромбоуловлювача, 33 - загальна стегнова вена, 34 - велика підшкірна вена, 35 - патологічний процес (тромб), 36 - напрям протікання венозної крові по загальній стегновій вені, 37 - напрям протікання венозної крові по великій підшкірній вені. Таким чином, запропонований пристрій забезпечує більш високу клінічну ефективність порівняно з прототипом при оперативних втручаннях на венозній судині. Джерело інформації: 1. Костів С.Я., Вайда А.Р., Чорненький М.В. і інші. Патент на корисну модель № 68098 від 12. 03.2012 р. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Тромбоуловлювач, що містить трубковий тонкостінний корпус з мандреном, верхній кінець тонкостінного корпуса з зовнішньою різьбою, гайку з внутрішньою різьбою, мандрен із звуженою та розширеною частинами, що розміщується у верхньому його кінці, розміщений у гайці, яка має овальну верхню зовнішню поверхню з розширенням та звуженням, що відповідає розширенню та звуженню мандрена, та має здатність вільно обертатись, при обертанні гайки в одну чи іншу сторону проходить піднімання або опускання мандрена, нижній кінець мандрена має два виступи, які через дві прорізі в трубковому тонкостінному корпусі з'єднані з двома з'єднаними між собою кільцями, між якими розміщаються рухомі пелюстки, при опусканні мандрена пелюстки тромбоуловлювача розкриваються і навпаки, який відрізняється тим, що кільцеве потовщення з кільцевим каналом, яке з'єднано з катетером, має чотири отвори, які з'єднуються з трубковими провідниками, які розміщуються на передній, задній, бокових стінках корпуса, проходять по всій довжині тромбоуловлювача і закінчуються отворами в функціональній його частині. 2 UA 77156 U 3 UA 77156 U 4 UA 77156 U 5 UA 77156 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
