Пристрій для кістковомозкової пункції

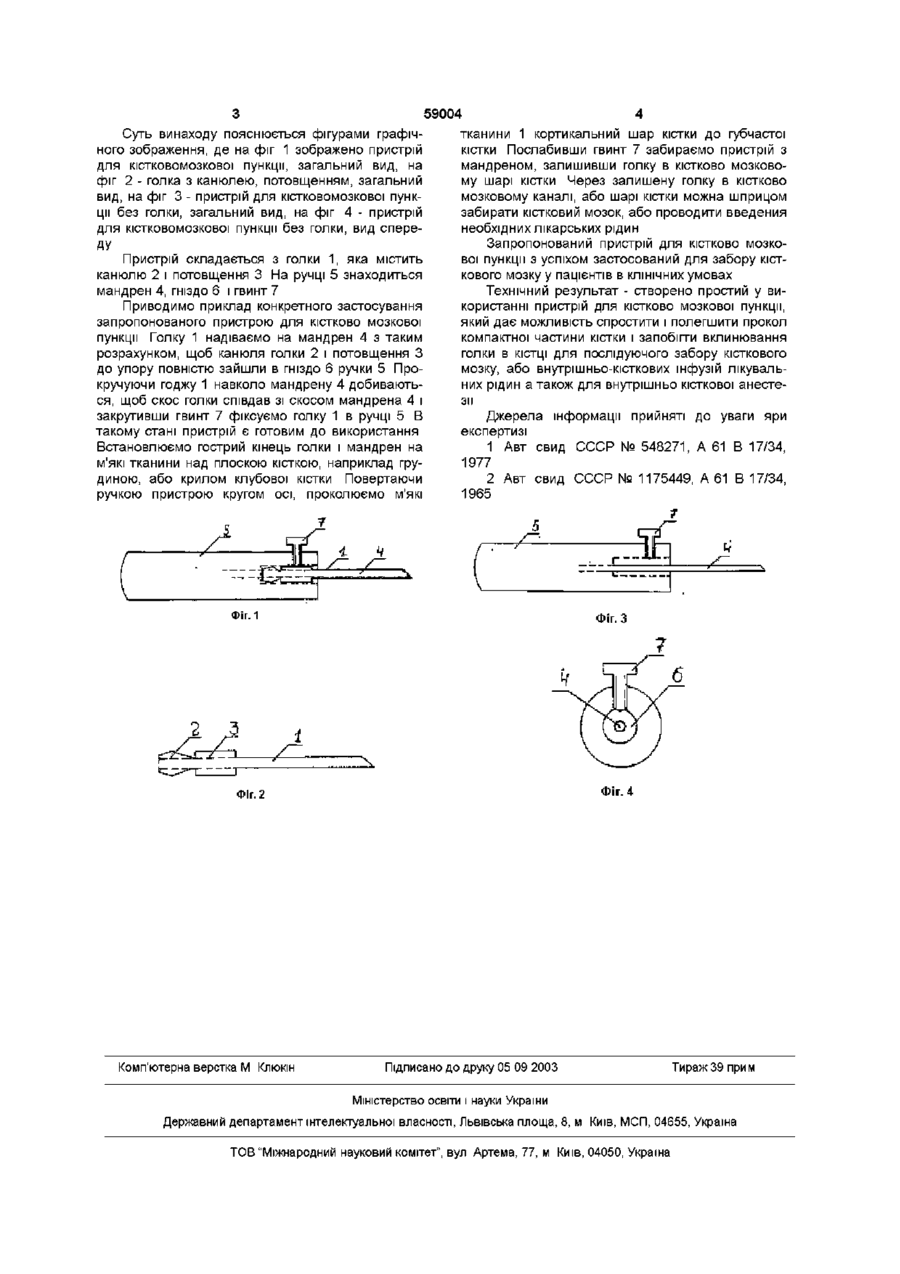

Пристрій для КІСТКОВОМОЗКОВОІ пункції, який містить голку з потовщенням і канюлею, мандрен і ручку з гніздом під канюлю і потовщення голки, фіксатор голки, який відрізняється тим, що мандрен заточений по скосу голки і не виступає за м кінець, а гніздо під канюлю і потовщення голки виконано круглим, причому фіксатор голки виконаний у вигляді гвинта і знаходиться на ручці Винахід відноситься до медицини, а саме до хірургічних інструментів і може бути використаний в травматологи, хірурги, ортопедії і інших галузях медицини, де є необхідність забору кісткового мозку, або внутрішньо кісткових інфузій лікувальних рідин, а також для внутрішньо кісткової анестезії Відомий пристрій для отримання кісткового мозку і внутрішньо кісткової ін'єкції, /А С СССР № 548271/ який має корпус, канюлю, рухомо закріплену в корпусі трубчасту голку, порожинистий циліндр, концентрично і рухомо розташований в порожнині голки, з'ємну ручку, корпус, має нахилений канал і штуцер, голка виконана з закріпленим наконечником вище якого в СТІНЦІ голки виконано отвір, стінка циліндра має внутрішній жолоб, який утворює канал зі стінкою голки, з'єднаний з нахиленим каналом корпусу і два симметричних отвори розташовані так, що при поворозі циліндру вісь отвору циліндра і голки співпадають Найближчий по технічній сутності є пристрій для КІСТКОВОМОЗКОВОІ пункції /А о СССР № 1175449/, який складається з голки з канюлею мандрена і порожнистої ручки, яка має фіксатор для мандрена і гніздо під канюлю голки і має втулка розміщену в ручці, яка встановлена з можливістю поздовжнього переміщення шляхом різьбового з'єднання Недоліком даного пристрою є те, що мандрен виступає за кінець голки, що утруднює прокол компактного шару кістки і призводить до вклинювання ГОЛКИ В КІСТЦІ Спільними ознаками з прототипом є наявність голки, ручки, яка має гніздо під канюлю, голки, мандрена ВІДМІННИМИ ознаками є те, що мандрен заточений по скосу голки і не виступає за и кінець, а гніздо під канюлю і потовщення голки виконано круглим, причому фіксатор голки виконаний у вигляді гвинта і знаходиться на ручці Технічне завдання - створити пристрій для кістково мозкової пункції, який складається з голки з канюлею, мандрена і ручки з гніздом під канюлю і потовщення голки, фіксатора голіки і мандрен, заточений по скосу голки і не виступає за и кінець, а гніздо під канюлю і потовщення голки виконано круглим, причому фіксатор голки виконаний у вигляді гвинта і знаходиться на ручці Поставлене технічне завдання вирішується пристроєм для кістково мозкової пункції, який складається з голки з канюлею, мандрена і ручки з гніздом під канюлю і потовщення голки і скос мандрена співпадає зі скосом голки і не виступає за м кінець, а гніздо під канюлю і потовщення голки виконано у вигляді гвинта і знаходиться на ручці Недоліком даного пристрою є те, що на КІНЦІ голки міститься наконечник, а всередині голки знаходиться циліндр, а отвір для забору знаходиться збоку над наконечником голки Сукупність даних особливостей пристрою призводить до того, що утруднюється забір кісткового мозку з плоских кісток, де прошарок губчастої кістки в дорослої людини становить біля 0,5-0,8 см Також утруднюється введення лікарських речовин в кістку Спільними ознаками з запропонованим пристроєм є наявність ручки, голки ВІДМІННИМИ сумовими ознаками запропонованого пристроює є наявність в ньому мандрена, причому скос голки співпадає зі скосом мандрена, а на ручці знаходиться фіксатор голки О о о> ю 59004 Суть винаходу пояснюється фігурами графічного зображення, де на фіг 1 зображено пристрій для кістковомозкової пункції, загальний вид, на фіг 2 - голка з канюлею, потовщенням, загальний вид, на фіг 3 - пристрій для кістковомозкової пункції без голки, загальний вид, на фіг 4 - пристрій для кістковомозкової пункції без голки, вид спереДУ Пристрій складається з голки 1, яка містить канюлю 2 і потовщення 3 На ручці 5 знаходиться мандрен 4, гніздо 6 і гвинт 7 Приводимо приклад конкретного застосування запропонованого пристрою для кістково мозкової пункції Голку 1 надіваємо на мандрен 4 з таким розрахунком, щоб канюля голки 2 і потовщення З до упору повністю зайшли в гніздо 6 ручки 5 Прокручуючи годжу 1 навколо мандрену 4 добиваються, щоб скос голки співдав зі скосом мандрена 4 і закрутивши гвинт 7 фіксуємо голку 1 в ручці 5 В такому стані пристрій є готовим до використання Встановлюємо гострий кінець голки і мандрен на м'які тканини над плоскою кісткою, наприклад грудиною, або крилом клубової кістки Повертаючи ручкою пристрою кругом осі, проколюємо м'які тканини 1 кортикальний шар кістки до губчастої кістки Послабивши гвинт 7 забираємо пристрій з мандреном, залишивши голку в кістково мозковому шарі кістки Через залишену голку в кістково мозковому каналі, або шарі кістки можна шприцом забирати кістковий мозок, або проводити введения необхідних лікарських рідин Запропонований пристрій для кістково мозкової пункції з успіхом застосований для забору кісткового мозку у пацієнтів в КЛІНІЧНИХ умовах Технічний результат - створено простий у використанні пристрій для кістково мозкової пункції, який дає можливість спростити і полегшити прокол компактної частини кістки і запобігти вклинювання голки в КІСТЦІ для послідуючого забору кісткового мозку, або внутрішньо-кісткових інфузій лікувальних рідин а також для внутрішньо кісткової анестезії Джерела інформації прийняті до уваги яри експертизі 1 Авт свид СССР № 548271, А 61 В 17/34, 1977 2 Авт свид СССР № 1175449, А 61 В 17/34, 1965 Фіг. 1 2 Фіг. З З Фіг. 4 Фіг. 2 Комп'ютерна верстка М Клюкш Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
