Спосіб створення тяги в димоході в момент запалення газового пристрою опалення приміщення

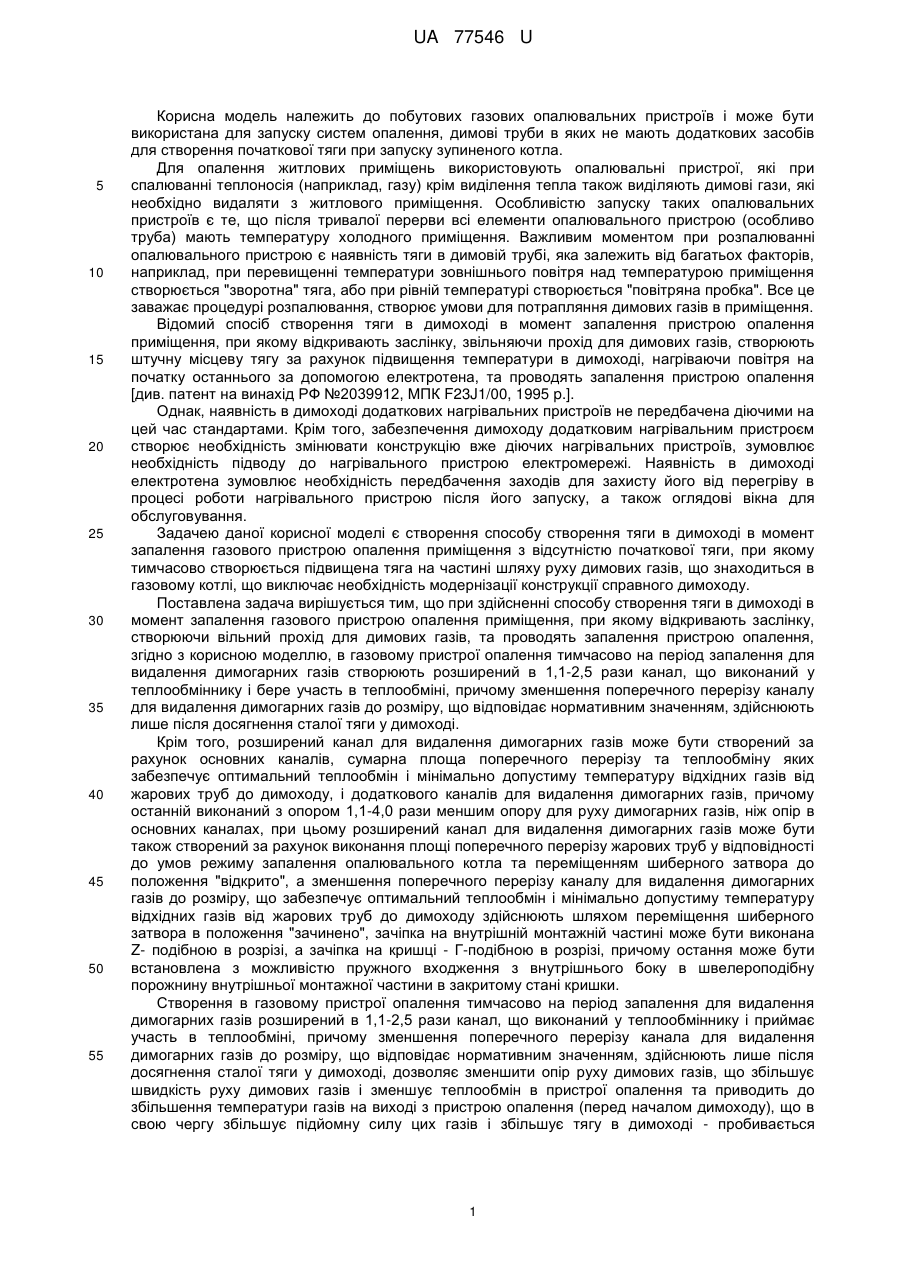

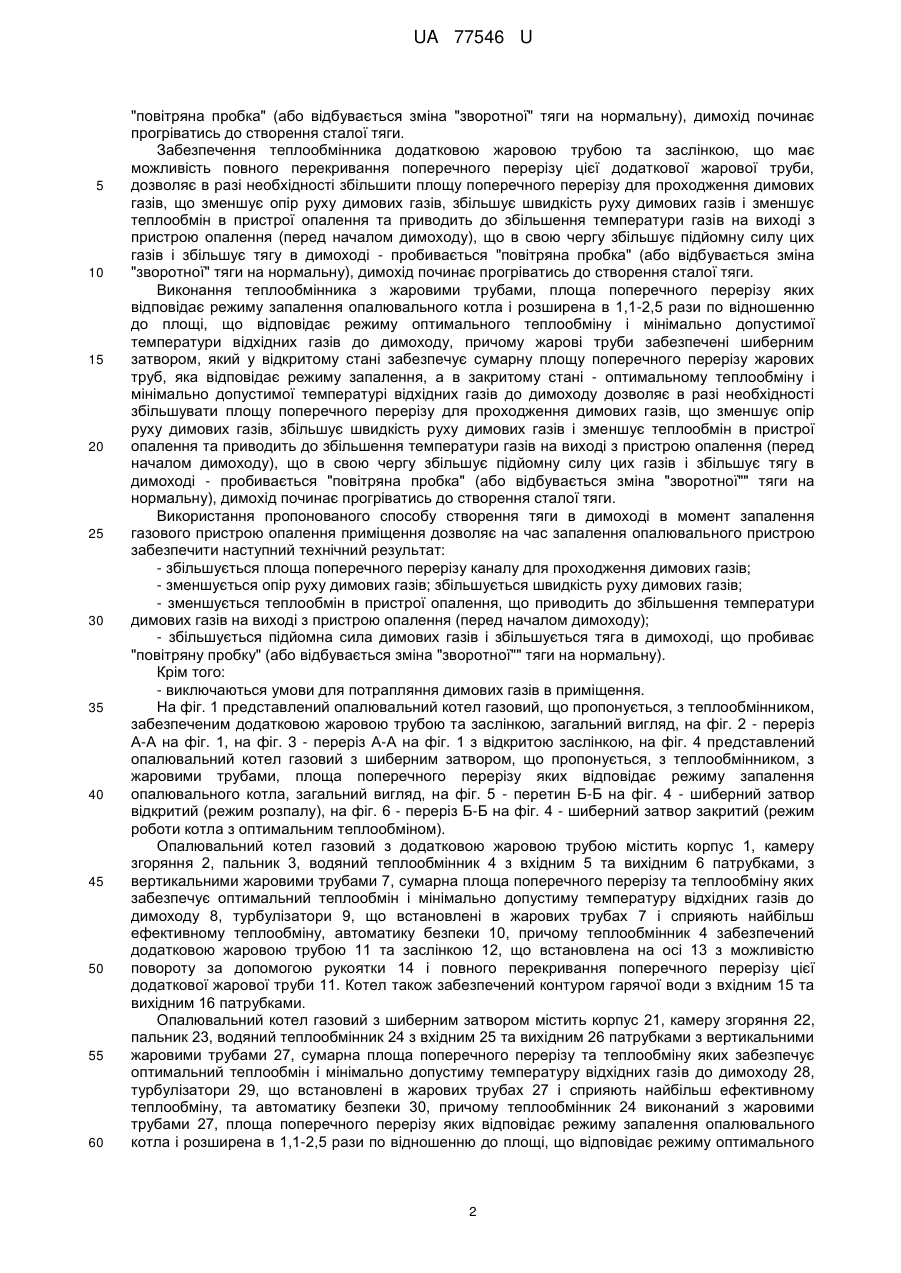

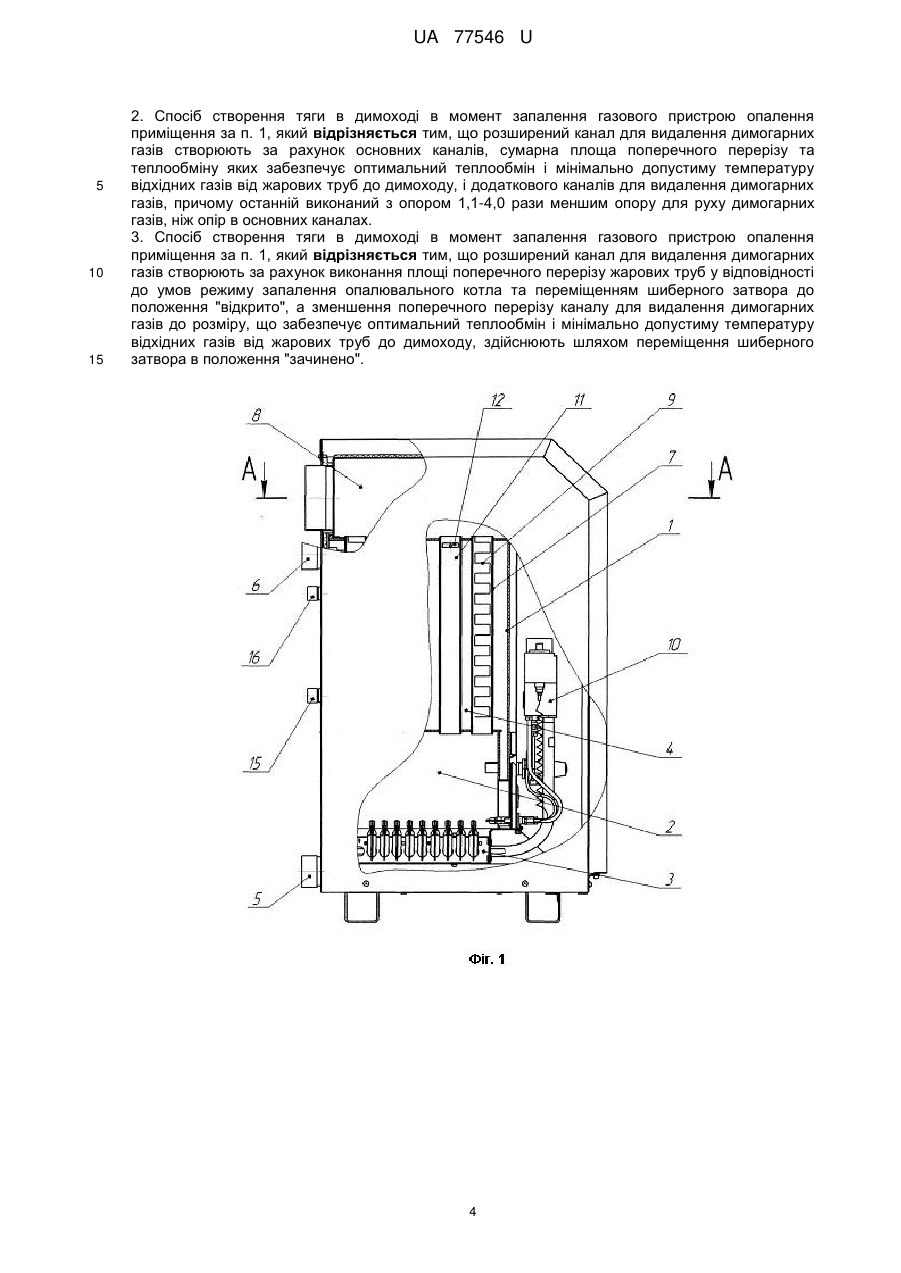

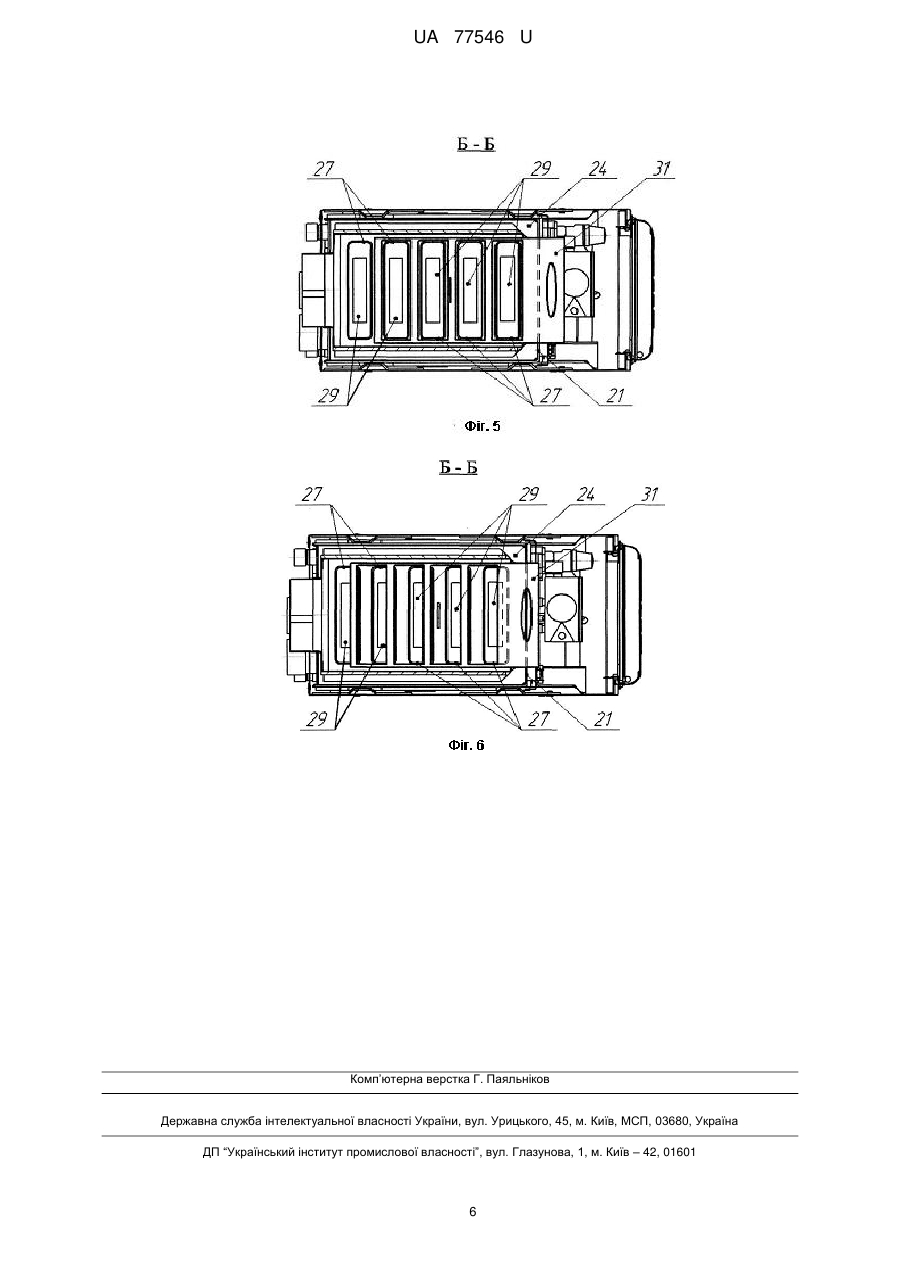

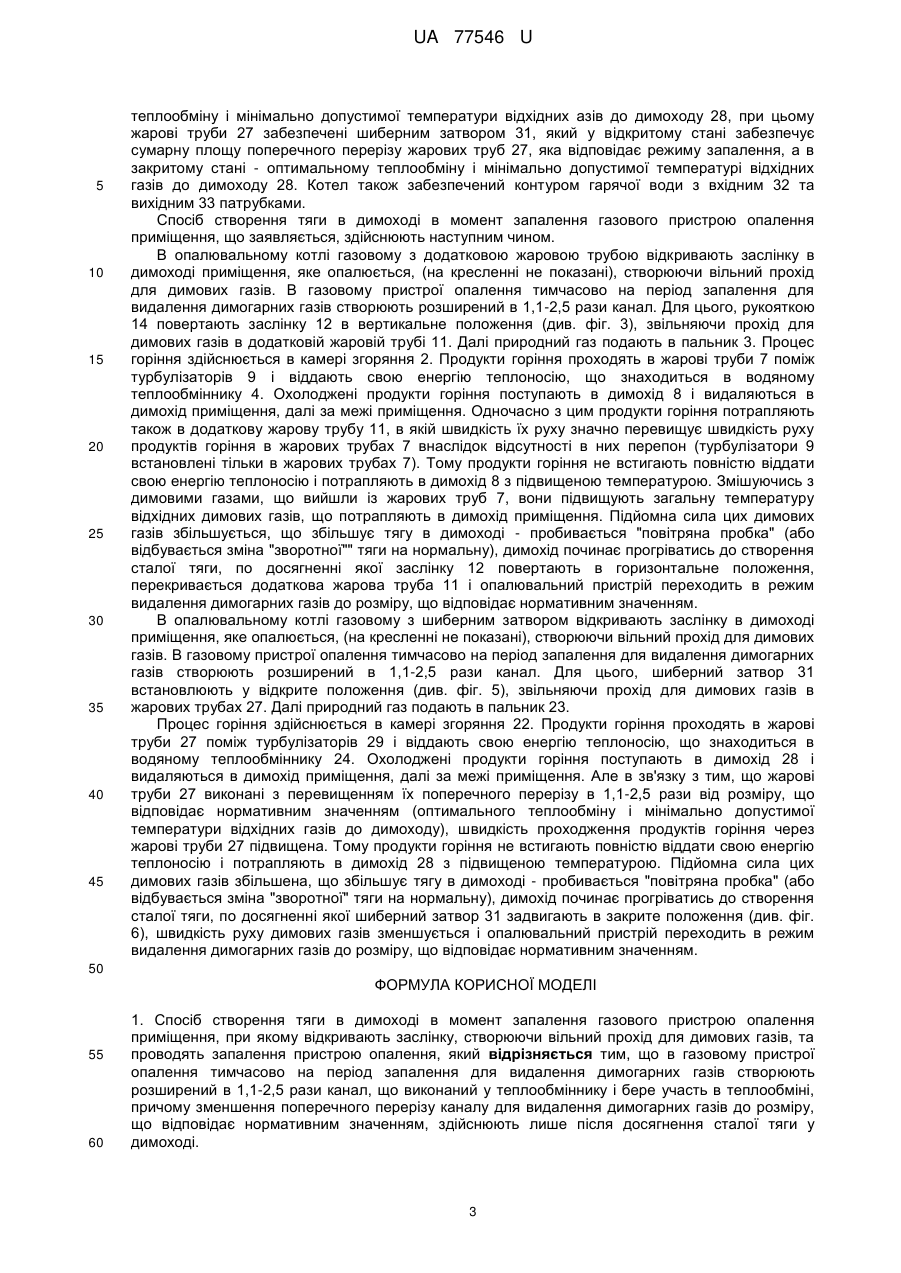

Реферат: Спосіб створення тяги в димоході в момент запалення газового пристрою опалення приміщення включає відкриття заслінки, потім створюють вільний прохід для димових газів та проводять запалення пристрою опалення. В газовому пристрої опалення тимчасово на період запалення для видалення димогарних газів створюють розширений канал. UA 77546 U (54) СПОСІБ СТВОРЕННЯ ТЯГИ В ДИМОХОДІ В МОМЕНТ ЗАПАЛЕННЯ ГАЗОВОГО ПРИСТРОЮ ОПАЛЕННЯ ПРИМІЩЕННЯ UA 77546 U UA 77546 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до побутових газових опалювальних пристроїв і може бути використана для запуску систем опалення, димові труби в яких не мають додаткових засобів для створення початкової тяги при запуску зупиненого котла. Для опалення житлових приміщень використовують опалювальні пристрої, які при спалюванні теплоносія (наприклад, газу) крім виділення тепла також виділяють димові гази, які необхідно видаляти з житлового приміщення. Особливістю запуску таких опалювальних пристроїв є те, що після тривалої перерви всі елементи опалювального пристрою (особливо труба) мають температуру холодного приміщення. Важливим моментом при розпалюванні опалювального пристрою є наявність тяги в димовій трубі, яка залежить від багатьох факторів, наприклад, при перевищенні температури зовнішнього повітря над температурою приміщення створюється "зворотна" тяга, або при рівній температурі створюється "повітряна пробка". Все це заважає процедурі розпалювання, створює умови для потрапляння димових газів в приміщення. Відомий спосіб створення тяги в димоході в момент запалення пристрою опалення приміщення, при якому відкривають заслінку, звільняючи прохід для димових газів, створюють штучну місцеву тягу за рахунок підвищення температури в димоході, нагріваючи повітря на початку останнього за допомогою електротена, та проводять запалення пристрою опалення [див. патент на винахід РФ №2039912, МПК F23J1/00, 1995 p.]. Однак, наявність в димоході додаткових нагрівальних пристроїв не передбачена діючими на цей час стандартами. Крім того, забезпечення димоходу додатковим нагрівальним пристроєм створює необхідність змінювати конструкцію вже діючих нагрівальних пристроїв, зумовлює необхідність підводу до нагрівального пристрою електромережі. Наявність в димоході електротена зумовлює необхідність передбачення заходів для захисту його від перегріву в процесі роботи нагрівального пристрою після його запуску, а також оглядові вікна для обслуговування. Задачею даної корисної моделі є створення способу створення тяги в димоході в момент запалення газового пристрою опалення приміщення з відсутністю початкової тяги, при якому тимчасово створюється підвищена тяга на частині шляху руху димових газів, що знаходиться в газовому котлі, що виключає необхідність модернізації конструкції справного димоходу. Поставлена задача вирішується тим, що при здійсненні способу створення тяги в димоході в момент запалення газового пристрою опалення приміщення, при якому відкривають заслінку, створюючи вільний прохід для димових газів, та проводять запалення пристрою опалення, згідно з корисною моделлю, в газовому пристрої опалення тимчасово на період запалення для видалення димогарних газів створюють розширений в 1,1-2,5 рази канал, що виконаний у теплообміннику і бере участь в теплообміні, причому зменшення поперечного перерізу каналу для видалення димогарних газів до розміру, що відповідає нормативним значенням, здійснюють лише після досягнення сталої тяги у димоході. Крім того, розширений канал для видалення димогарних газів може бути створений за рахунок основних каналів, сумарна площа поперечного перерізу та теплообміну яких забезпечує оптимальний теплообмін і мінімально допустиму температуру відхідних газів від жарових труб до димоходу, і додаткового каналів для видалення димогарних газів, причому останній виконаний з опором 1,1-4,0 рази меншим опору для руху димогарних газів, ніж опір в основних каналах, при цьому розширений канал для видалення димогарних газів може бути також створений за рахунок виконання площі поперечного перерізу жарових труб у відповідності до умов режиму запалення опалювального котла та переміщенням шиберного затвора до положення "відкрито", а зменшення поперечного перерізу каналу для видалення димогарних газів до розміру, що забезпечує оптимальний теплообмін і мінімально допустиму температуру відхідних газів від жарових труб до димоходу здійснюють шляхом переміщення шиберного затвора в положення "зачинено", зачіпка на внутрішній монтажній частині може бути виконана Z- подібною в розрізі, а зачіпка на кришці - Г-подібною в розрізі, причому остання може бути встановлена з можливістю пружного входження з внутрішнього боку в швелероподібну порожнину внутрішньої монтажної частини в закритому стані кришки. Створення в газовому пристрої опалення тимчасово на період запалення для видалення димогарних газів розширений в 1,1-2,5 рази канал, що виконаний у теплообміннику і приймає участь в теплообміні, причому зменшення поперечного перерізу канала для видалення димогарних газів до розміру, що відповідає нормативним значенням, здійснюють лише після досягнення сталої тяги у димоході, дозволяє зменшити опір руху димових газів, що збільшує швидкість руху димових газів і зменшує теплообмін в пристрої опалення та приводить до збільшення температури газів на виході з пристрою опалення (перед началом димоходу), що в свою чергу збільшує підйомну силу цих газів і збільшує тягу в димоході - пробивається 1 UA 77546 U 5 10 15 20 25 30 35 40 45 50 55 60 "повітряна пробка" (або відбувається зміна "зворотної" тяги на нормальну), димохід починає прогріватись до створення сталої тяги. Забезпечення теплообмінника додатковою жаровою трубою та заслінкою, що має можливість повного перекривання поперечного перерізу цієї додаткової жарової труби, дозволяє в разі необхідності збільшити площу поперечного перерізу для проходження димових газів, що зменшує опір руху димових газів, збільшує швидкість руху димових газів і зменшує теплообмін в пристрої опалення та приводить до збільшення температури газів на виході з пристрою опалення (перед началом димоходу), що в свою чергу збільшує підйомну силу цих газів і збільшує тягу в димоході - пробивається "повітряна пробка" (або відбувається зміна "зворотної" тяги на нормальну), димохід починає прогріватись до створення сталої тяги. Виконання теплообмінника з жаровими трубами, площа поперечного перерізу яких відповідає режиму запалення опалювального котла і розширена в 1,1-2,5 рази по відношенню до площі, що відповідає режиму оптимального теплообміну і мінімально допустимої температури відхідних газів до димоходу, причому жарові труби забезпечені шиберним затвором, який у відкритому стані забезпечує сумарну площу поперечного перерізу жарових труб, яка відповідає режиму запалення, а в закритому стані - оптимальному теплообміну і мінімально допустимої температурі відхідних газів до димоходу дозволяє в разі необхідності збільшувати площу поперечного перерізу для проходження димових газів, що зменшує опір руху димових газів, збільшує швидкість руху димових газів і зменшує теплообмін в пристрої опалення та приводить до збільшення температури газів на виході з пристрою опалення (перед началом димоходу), що в свою чергу збільшує підйомну силу цих газів і збільшує тягу в димоході - пробивається "повітряна пробка" (або відбувається зміна "зворотної"" тяги на нормальну), димохід починає прогріватись до створення сталої тяги. Використання пропонованого способу створення тяги в димоході в момент запалення газового пристрою опалення приміщення дозволяє на час запалення опалювального пристрою забезпечити наступний технічний результат: - збільшується площа поперечного перерізу каналу для проходження димових газів; - зменшується опір руху димових газів; збільшується швидкість руху димових газів; - зменшується теплообмін в пристрої опалення, що приводить до збільшення температури димових газів на виході з пристрою опалення (перед началом димоходу); - збільшується підйомна сила димових газів і збільшується тяга в димоході, що пробиває "повітряну пробку" (або відбувається зміна "зворотної"" тяги на нормальну). Крім того: - виключаються умови для потрапляння димових газів в приміщення. На фіг. 1 представлений опалювальний котел газовий, що пропонується, з теплообмінником, забезпеченим додатковою жаровою трубою та заслінкою, загальний вигляд, на фіг. 2 - переріз А-А на фіг. 1, на фіг. 3 - переріз А-А на фіг. 1 з відкритою заслінкою, на фіг. 4 представлений опалювальний котел газовий з шиберним затвором, що пропонується, з теплообмінником, з жаровими трубами, площа поперечного перерізу яких відповідає режиму запалення опалювального котла, загальний вигляд, на фіг. 5 - перетин Б-Б на фіг. 4 - шиберний затвор відкритий (режим розпалу), на фіг. 6 - переріз Б-Б на фіг. 4 - шиберний затвор закритий (режим роботи котла з оптимальним теплообміном). Опалювальний котел газовий з додатковою жаровою трубою містить корпус 1, камеру згоряння 2, пальник 3, водяний теплообмінник 4 з вхідним 5 та вихідним 6 патрубками, з вертикальними жаровими трубами 7, сумарна площа поперечного перерізу та теплообміну яких забезпечує оптимальний теплообмін і мінімально допустиму температуру відхідних газів до димоходу 8, турбулізатори 9, що встановлені в жарових трубах 7 і сприяють найбільш ефективному теплообміну, автоматику безпеки 10, причому теплообмінник 4 забезпечений додатковою жаровою трубою 11 та заслінкою 12, що встановлена на осі 13 з можливістю повороту за допомогою рукоятки 14 і повного перекривання поперечного перерізу цієї додаткової жарової труби 11. Котел також забезпечений контуром гарячої води з вхідним 15 та вихідним 16 патрубками. Опалювальний котел газовий з шиберним затвором містить корпус 21, камеру згоряння 22, пальник 23, водяний теплообмінник 24 з вхідним 25 та вихідним 26 патрубками з вертикальними жаровими трубами 27, сумарна площа поперечного перерізу та теплообміну яких забезпечує оптимальний теплообмін і мінімально допустиму температуру відхідних газів до димоходу 28, турбулізатори 29, що встановлені в жарових трубах 27 і сприяють найбільш ефективному теплообміну, та автоматику безпеки 30, причому теплообмінник 24 виконаний з жаровими трубами 27, площа поперечного перерізу яких відповідає режиму запалення опалювального котла і розширена в 1,1-2,5 рази по відношенню до площі, що відповідає режиму оптимального 2 UA 77546 U 5 10 15 20 25 30 35 40 45 теплообміну і мінімально допустимої температури відхідних азів до димоходу 28, при цьому жарові труби 27 забезпечені шиберним затвором 31, який у відкритому стані забезпечує сумарну площу поперечного перерізу жарових труб 27, яка відповідає режиму запалення, а в закритому стані - оптимальному теплообміну і мінімально допустимої температурі відхідних газів до димоходу 28. Котел також забезпечений контуром гарячої води з вхідним 32 та вихідним 33 патрубками. Спосіб створення тяги в димоході в момент запалення газового пристрою опалення приміщення, що заявляється, здійснюють наступним чином. В опалювальному котлі газовому з додатковою жаровою трубою відкривають заслінку в димоході приміщення, яке опалюється, (на кресленні не показані), створюючи вільний прохід для димових газів. В газовому пристрої опалення тимчасово на період запалення для видалення димогарних газів створюють розширений в 1,1-2,5 рази канал. Для цього, рукояткою 14 повертають заслінку 12 в вертикальне положення (див. фіг. 3), звільняючи прохід для димових газів в додатковій жаровій трубі 11. Далі природний газ подають в пальник 3. Процес горіння здійснюється в камері згоряння 2. Продукти горіння проходять в жарові труби 7 поміж турбулізаторів 9 і віддають свою енергію теплоносію, що знаходиться в водяному теплообміннику 4. Охолоджені продукти горіння поступають в димохід 8 і видаляються в димохід приміщення, далі за межі приміщення. Одночасно з цим продукти горіння потрапляють також в додаткову жарову трубу 11, в якій швидкість їх руху значно перевищує швидкість руху продуктів горіння в жарових трубах 7 внаслідок відсутності в них перепон (турбулізатори 9 встановлені тільки в жарових трубах 7). Тому продукти горіння не встигають повністю віддати свою енергію теплоносію і потрапляють в димохід 8 з підвищеною температурою. Змішуючись з димовими газами, що вийшли із жарових труб 7, вони підвищують загальну температуру відхідних димових газів, що потрапляють в димохід приміщення. Підйомна сила цих димових газів збільшується, що збільшує тягу в димоході - пробивається "повітряна пробка" (або відбувається зміна "зворотної"" тяги на нормальну), димохід починає прогріватись до створення сталої тяги, по досягненні якої заслінку 12 повертають в горизонтальне положення, перекривається додаткова жарова труба 11 і опалювальний пристрій переходить в режим видалення димогарних газів до розміру, що відповідає нормативним значенням. В опалювальному котлі газовому з шиберним затвором відкривають заслінку в димоході приміщення, яке опалюється, (на кресленні не показані), створюючи вільний прохід для димових газів. В газовому пристрої опалення тимчасово на період запалення для видалення димогарних газів створюють розширений в 1,1-2,5 рази канал. Для цього, шиберний затвор 31 встановлюють у відкрите положення (див. фіг. 5), звільняючи прохід для димових газів в жарових трубах 27. Далі природний газ подають в пальник 23. Процес горіння здійснюється в камері згоряння 22. Продукти горіння проходять в жарові труби 27 поміж турбулізаторів 29 і віддають свою енергію теплоносію, що знаходиться в водяному теплообміннику 24. Охолоджені продукти горіння поступають в димохід 28 і видаляються в димохід приміщення, далі за межі приміщення. Але в зв'язку з тим, що жарові труби 27 виконані з перевищенням їх поперечного перерізу в 1,1-2,5 рази від розміру, що відповідає нормативним значенням (оптимального теплообміну і мінімально допустимої температури відхідних газів до димоходу), швидкість проходження продуктів горіння через жарові труби 27 підвищена. Тому продукти горіння не встигають повністю віддати свою енергію теплоносію і потрапляють в димохід 28 з підвищеною температурою. Підйомна сила цих димових газів збільшена, що збільшує тягу в димоході - пробивається "повітряна пробка" (або відбувається зміна "зворотної" тяги на нормальну), димохід починає прогріватись до створення сталої тяги, по досягненні якої шиберний затвор 31 задвигають в закрите положення (див. фіг. 6), швидкість руху димових газів зменшується і опалювальний пристрій переходить в режим видалення димогарних газів до розміру, що відповідає нормативним значенням. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Спосіб створення тяги в димоході в момент запалення газового пристрою опалення приміщення, при якому відкривають заслінку, створюючи вільний прохід для димових газів, та проводять запалення пристрою опалення, який відрізняється тим, що в газовому пристрої опалення тимчасово на період запалення для видалення димогарних газів створюють розширений в 1,1-2,5 рази канал, що виконаний у теплообміннику і бере участь в теплообміні, причому зменшення поперечного перерізу каналу для видалення димогарних газів до розміру, що відповідає нормативним значенням, здійснюють лише після досягнення сталої тяги у димоході. 3 UA 77546 U 5 10 15 2. Спосіб створення тяги в димоході в момент запалення газового пристрою опалення приміщення за п. 1, який відрізняється тим, що розширений канал для видалення димогарних газів створюють за рахунок основних каналів, сумарна площа поперечного перерізу та теплообміну яких забезпечує оптимальний теплообмін і мінімально допустиму температуру відхідних газів від жарових труб до димоходу, і додаткового каналів для видалення димогарних газів, причому останній виконаний з опором 1,1-4,0 рази меншим опору для руху димогарних газів, ніж опір в основних каналах. 3. Спосіб створення тяги в димоході в момент запалення газового пристрою опалення приміщення за п. 1, який відрізняється тим, що розширений канал для видалення димогарних газів створюють за рахунок виконання площі поперечного перерізу жарових труб у відповідності до умов режиму запалення опалювального котла та переміщенням шиберного затвора до положення "відкрито", а зменшення поперечного перерізу каналу для видалення димогарних газів до розміру, що забезпечує оптимальний теплообмін і мінімально допустиму температуру відхідних газів від жарових труб до димоходу, здійснюють шляхом переміщення шиберного затвора в положення "зачинено". 4 UA 77546 U 5 UA 77546 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
