Спосіб виготовлення голографічного елемента “і-met”

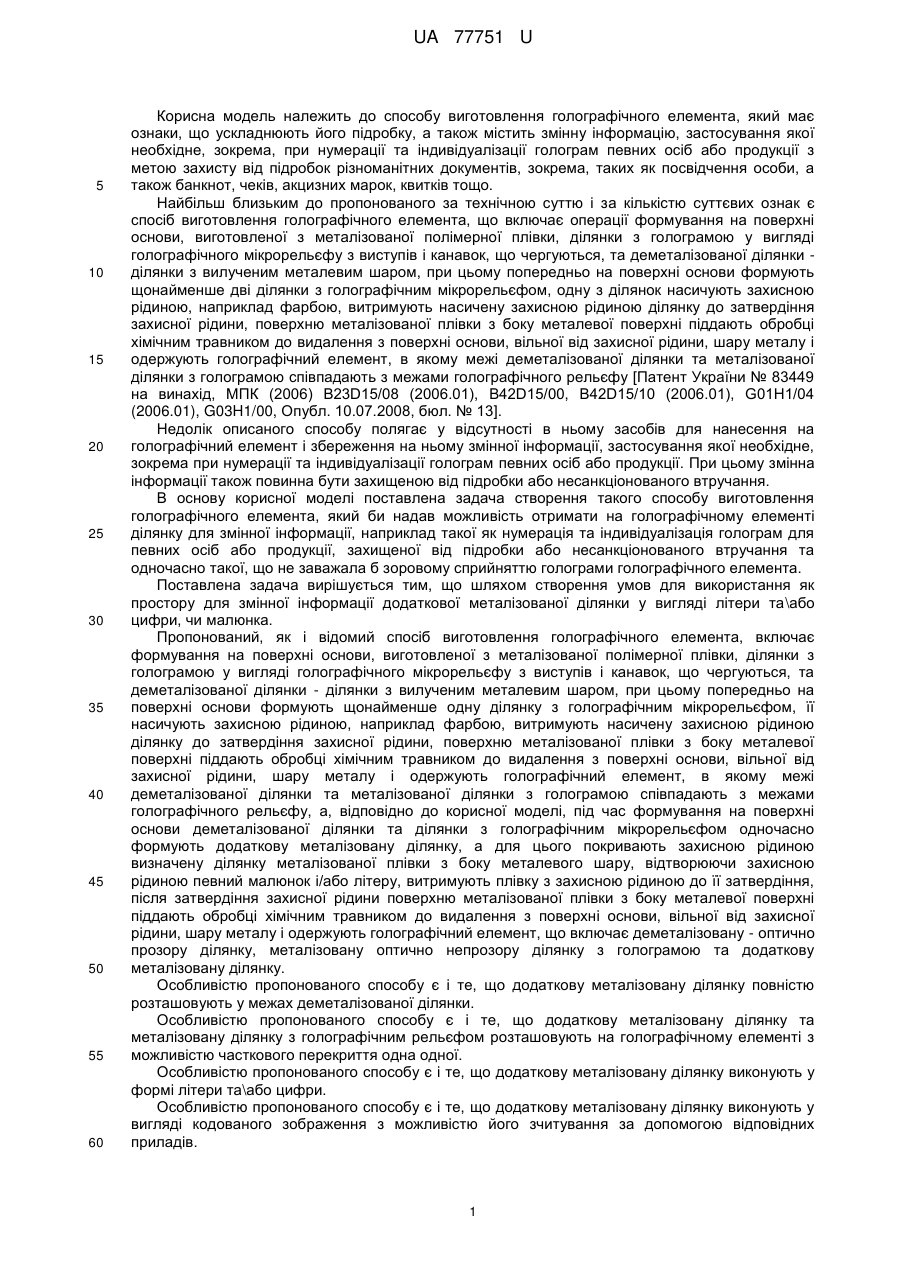

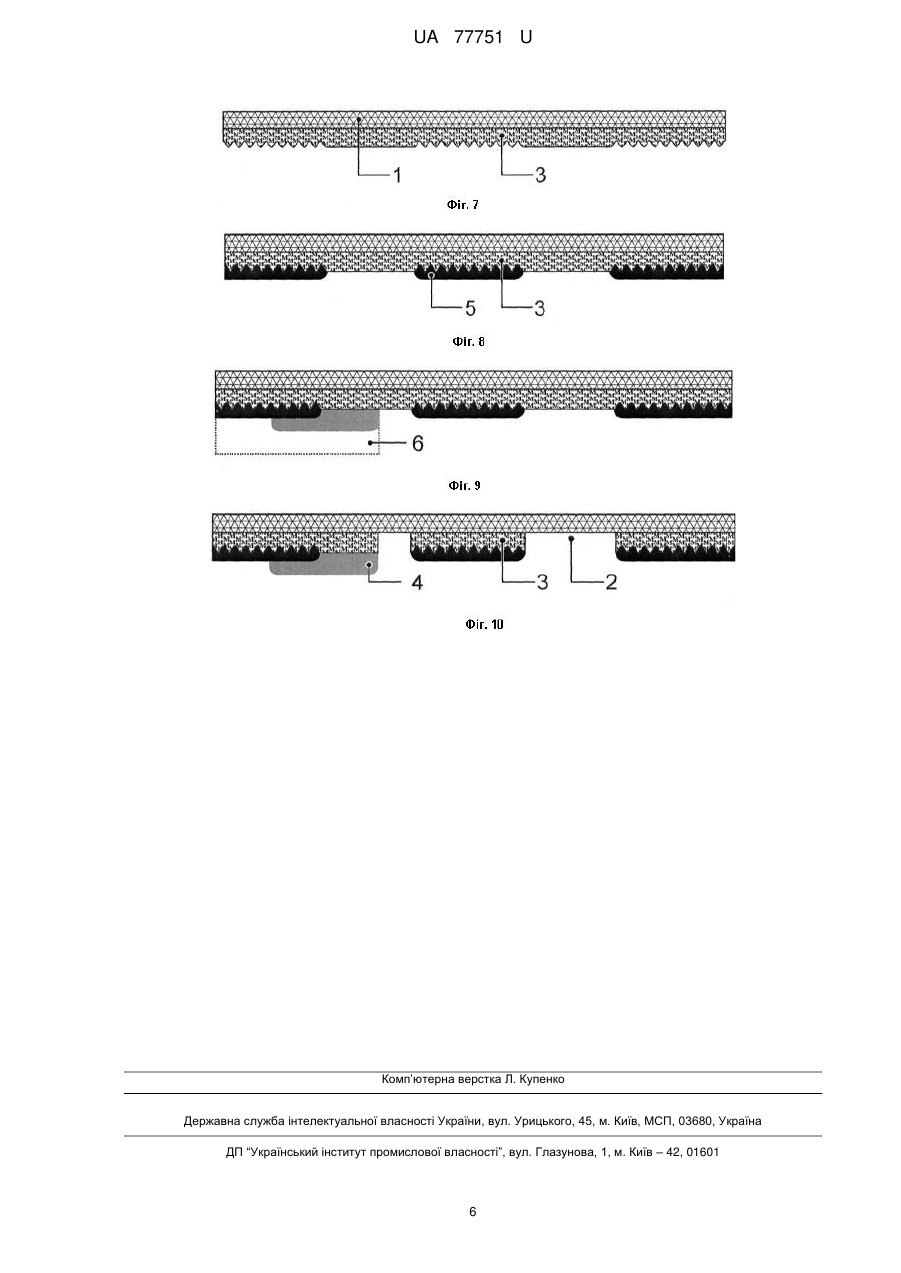

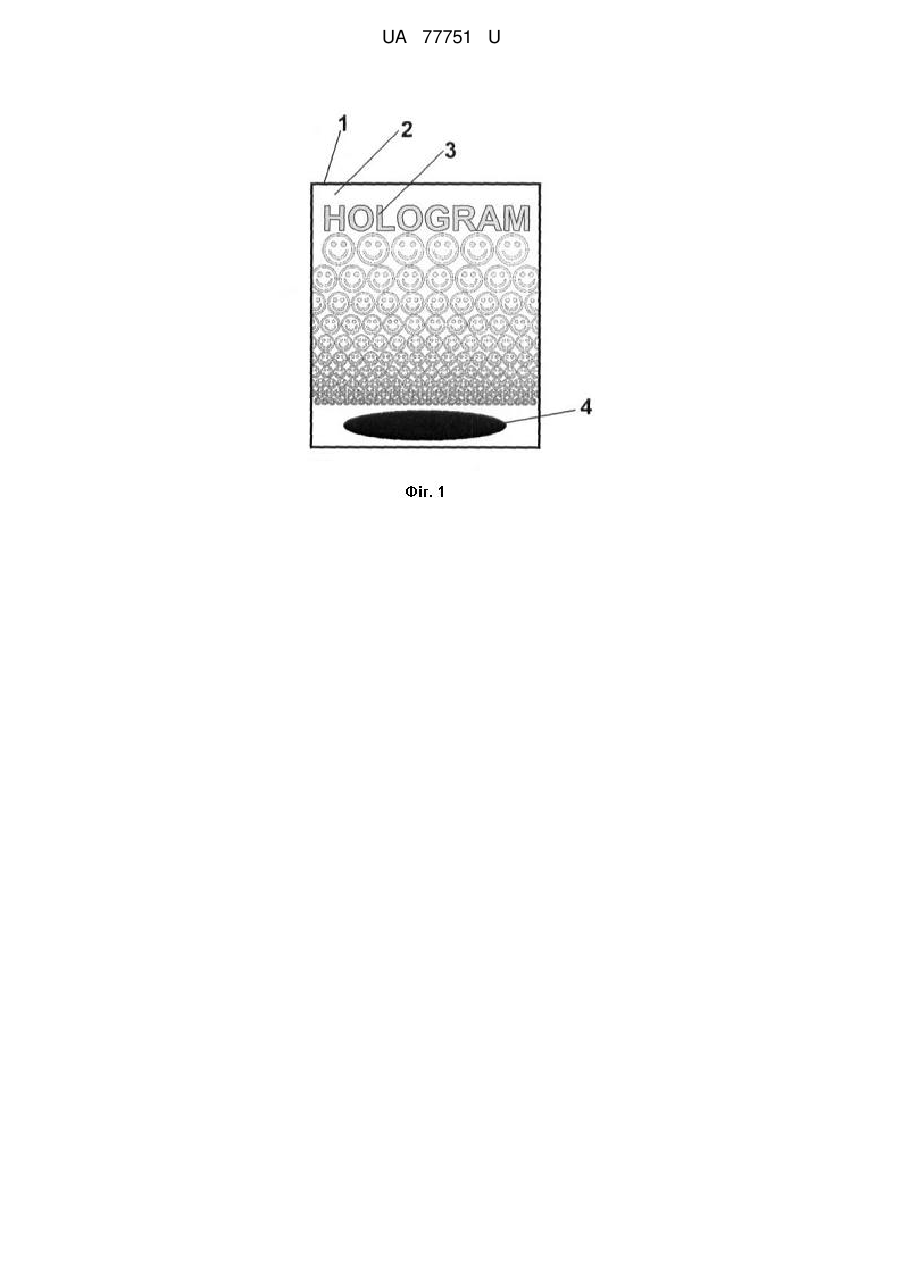

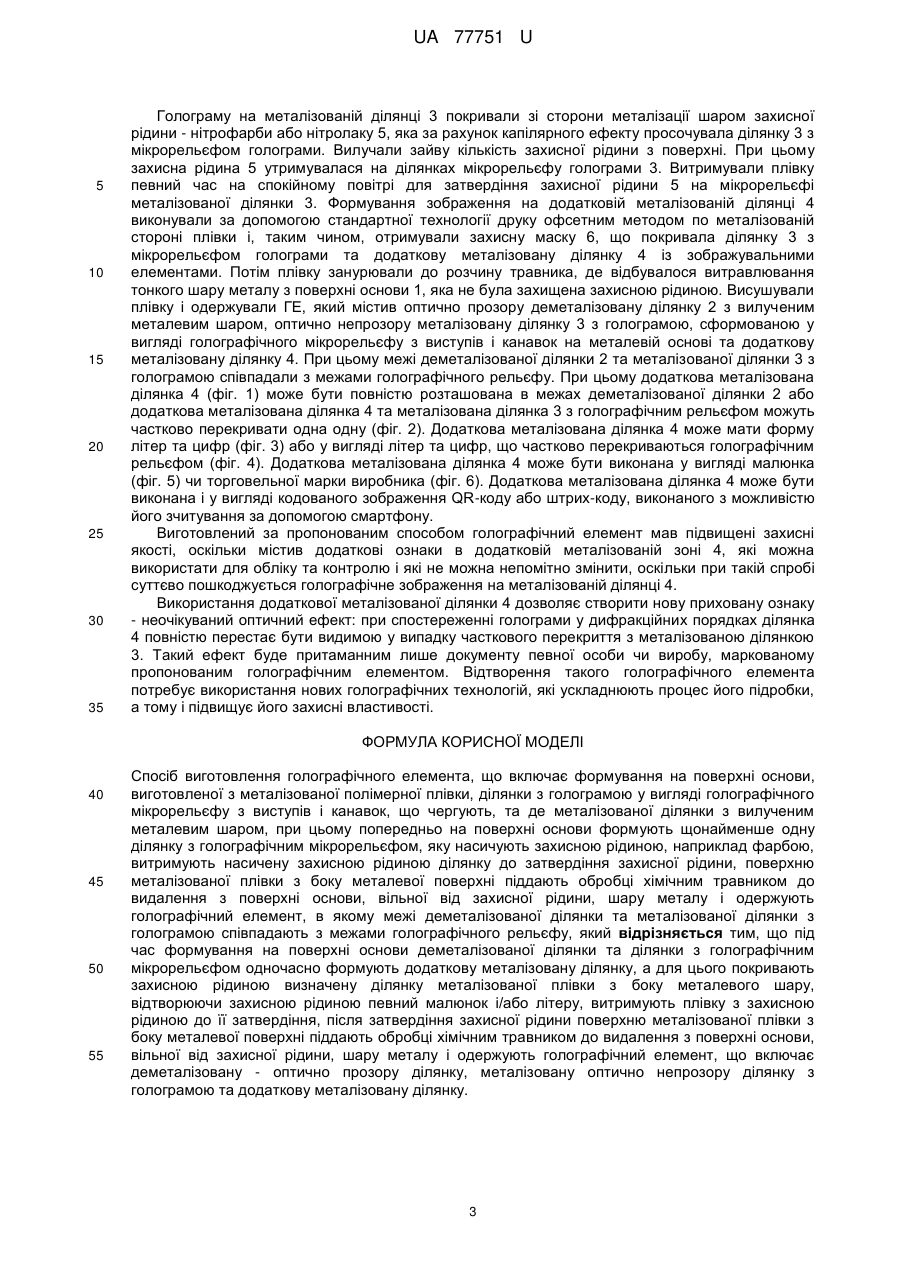

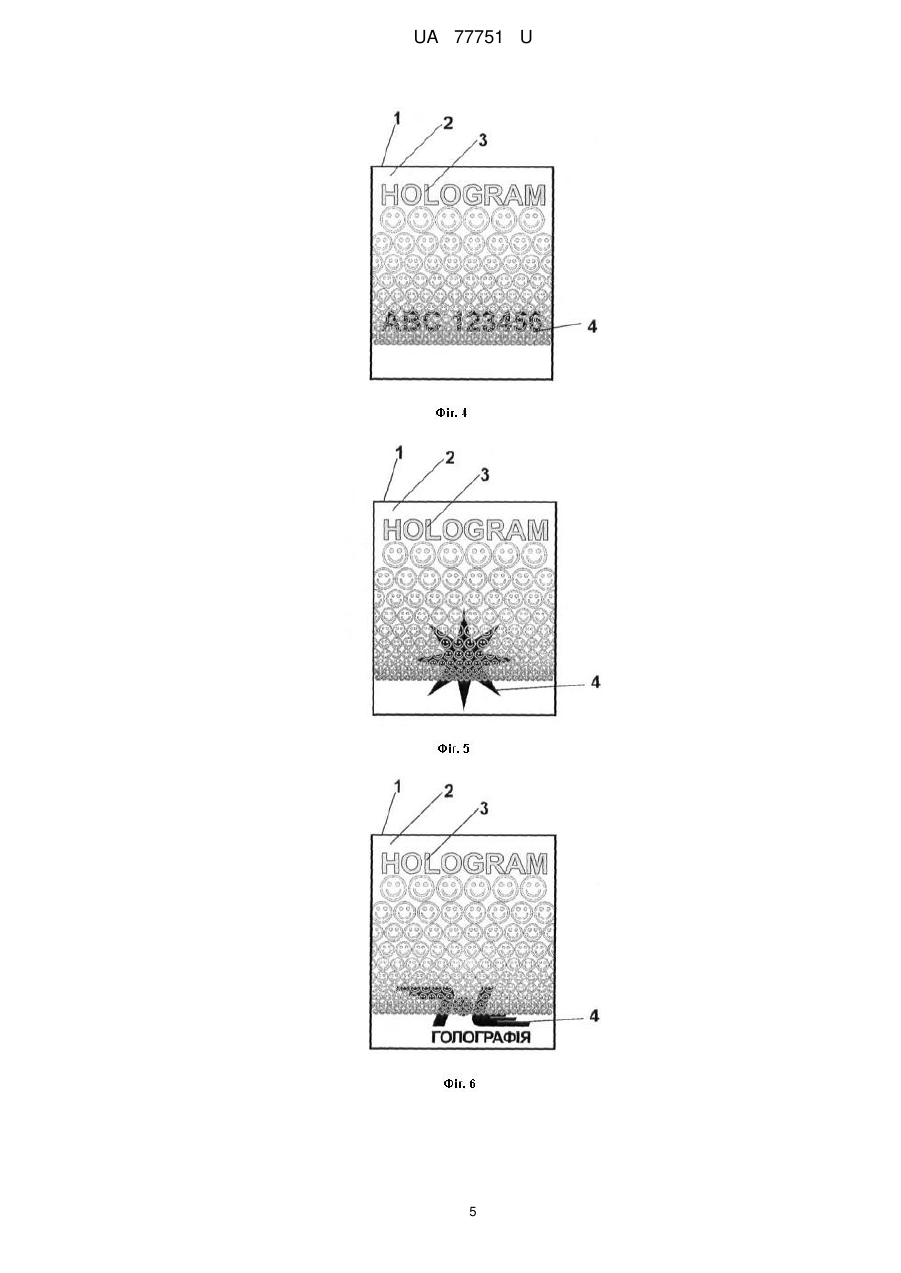

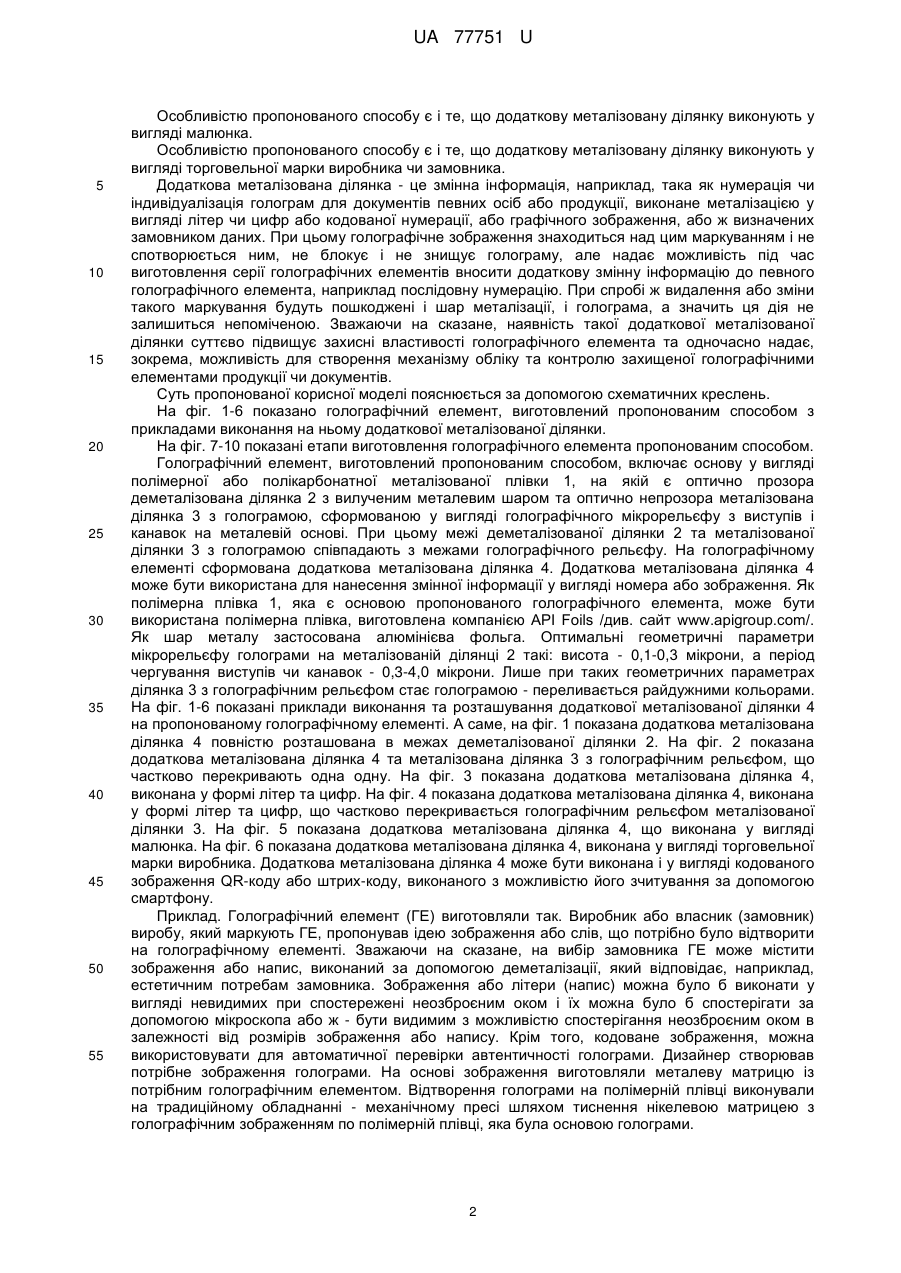

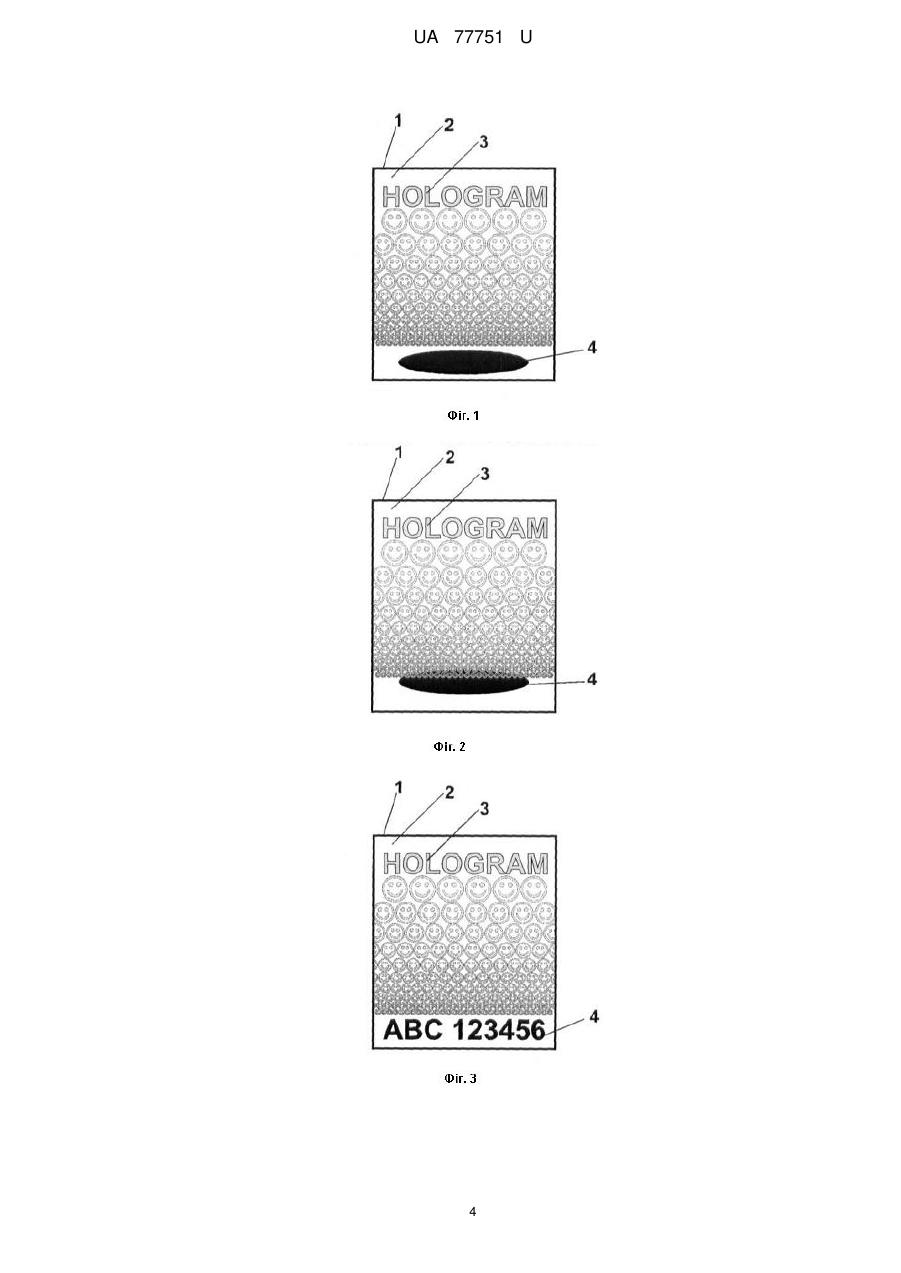

Реферат: Спосіб виготовлення голографічного елемента під час формування на поверхні основи деметалізованої ділянки та ділянки з голографічним мікрорельєфом одночасно формують додаткову металізовану ділянку, а для цього покривають захисною рідиною визначену ділянку металізованої плівки з боку металевого шару, відтворюючи захисною рідиною певний малюнок і/або літеру, витримують плівку з захисною рідиною до її затвердіння. Після затвердіння захисної рідини поверхню металізованої плівки з боку металевої поверхні піддають обробці хімічним травником до видалення з поверхні основи, вільної від захисної рідини, шару металу і одержують голографічний елемент, що включає деметалізовану - оптично прозору ділянку, металізовану оптично непрозору ділянку з голограмою та додаткову металізовану ділянку. UA 77751 U (12) UA 77751 U UA 77751 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способу виготовлення голографічного елемента, який має ознаки, що ускладнюють його підробку, а також містить змінну інформацію, застосування якої необхідне, зокрема, при нумерації та індивідуалізації голограм певних осіб або продукції з метою захисту від підробок різноманітних документів, зокрема, таких як посвідчення особи, а також банкнот, чеків, акцизних марок, квитків тощо. Найбільш близьким до пропонованого за технічною суттю і за кількістю суттєвих ознак є спосіб виготовлення голографічного елемента, що включає операції формування на поверхні основи, виготовленої з металізованої полімерної плівки, ділянки з голограмою у вигляді голографічного мікрорельєфу з виступів і канавок, що чергуються, та деметалізованої ділянки ділянки з вилученим металевим шаром, при цьому попередньо на поверхні основи формують щонайменше дві ділянки з голографічним мікрорельєфом, одну з ділянок насичують захисною рідиною, наприклад фарбою, витримують насичену захисною рідиною ділянку до затвердіння захисної рідини, поверхню металізованої плівки з боку металевої поверхні піддають обробці хімічним травником до видалення з поверхні основи, вільної від захисної рідини, шару металу і одержують голографічний елемент, в якому межі деметалізованої ділянки та металізованої ділянки з голограмою співпадають з межами голографічного рельєфу [Патент України № 83449 на винахід, МПК (2006) B23D15/08 (2006.01), B42D15/00, B42D15/10 (2006.01), G01H1/04 (2006.01), G03H1/00, Опубл. 10.07.2008, бюл. № 13]. Недолік описаного способу полягає у відсутності в ньому засобів для нанесення на голографічний елемент і збереження на ньому змінної інформації, застосування якої необхідне, зокрема при нумерації та індивідуалізації голограм певних осіб або продукції. При цьому змінна інформації також повинна бути захищеною від підробки або несанкціонованого втручання. В основу корисної моделі поставлена задача створення такого способу виготовлення голографічного елемента, який би надав можливість отримати на голографічному елементі ділянку для змінної інформації, наприклад такої як нумерація та індивідуалізація голограм для певних осіб або продукції, захищеної від підробки або несанкціонованого втручання та одночасно такої, що не заважала б зоровому сприйняттю голограми голографічного елемента. Поставлена задача вирішується тим, що шляхом створення умов для використання як простору для змінної інформації додаткової металізованої ділянки у вигляді літери та\або цифри, чи малюнка. Пропонований, як і відомий спосіб виготовлення голографічного елемента, включає формування на поверхні основи, виготовленої з металізованої полімерної плівки, ділянки з голограмою у вигляді голографічного мікрорельєфу з виступів і канавок, що чергуються, та деметалізованої ділянки - ділянки з вилученим металевим шаром, при цьому попередньо на поверхні основи формують щонайменше одну ділянку з голографічним мікрорельєфом, її насичують захисною рідиною, наприклад фарбою, витримують насичену захисною рідиною ділянку до затвердіння захисної рідини, поверхню металізованої плівки з боку металевої поверхні піддають обробці хімічним травником до видалення з поверхні основи, вільної від захисної рідини, шару металу і одержують голографічний елемент, в якому межі деметалізованої ділянки та металізованої ділянки з голограмою співпадають з межами голографічного рельєфу, а, відповідно до корисної моделі, під час формування на поверхні основи деметалізованої ділянки та ділянки з голографічним мікрорельєфом одночасно формують додаткову металізовану ділянку, а для цього покривають захисною рідиною визначену ділянку металізованої плівки з боку металевого шару, відтворюючи захисною рідиною певний малюнок і/або літеру, витримують плівку з захисною рідиною до її затвердіння, після затвердіння захисної рідини поверхню металізованої плівки з боку металевої поверхні піддають обробці хімічним травником до видалення з поверхні основи, вільної від захисної рідини, шару металу і одержують голографічний елемент, що включає деметалізовану - оптично прозору ділянку, металізовану оптично непрозору ділянку з голограмою та додаткову металізовану ділянку. Особливістю пропонованого способу є і те, що додаткову металізовану ділянку повністю розташовують у межах деметалізованої ділянки. Особливістю пропонованого способу є і те, що додаткову металізовану ділянку та металізовану ділянку з голографічним рельєфом розташовують на голографічному елементі з можливістю часткового перекриття одна одної. Особливістю пропонованого способу є і те, що додаткову металізовану ділянку виконують у формі літери та\або цифри. Особливістю пропонованого способу є і те, що додаткову металізовану ділянку виконують у вигляді кодованого зображення з можливістю його зчитування за допомогою відповідних приладів. 1 UA 77751 U 5 10 15 20 25 30 35 40 45 50 55 Особливістю пропонованого способу є і те, що додаткову металізовану ділянку виконують у вигляді малюнка. Особливістю пропонованого способу є і те, що додаткову металізовану ділянку виконують у вигляді торговельної марки виробника чи замовника. Додаткова металізована ділянка - це змінна інформація, наприклад, така як нумерація чи індивідуалізація голограм для документів певних осіб або продукції, виконане металізацією у вигляді літер чи цифр або кодованої нумерації, або графічного зображення, або ж визначених замовником даних. При цьому голографічне зображення знаходиться над цим маркуванням і не спотворюється ним, не блокує і не знищує голограму, але надає можливість під час виготовлення серії голографічних елементів вносити додаткову змінну інформацію до певного голографічного елемента, наприклад послідовну нумерацію. При спробі ж видалення або зміни такого маркування будуть пошкоджені і шар металізації, і голограма, а значить ця дія не залишиться непоміченою. Зважаючи на сказане, наявність такої додаткової металізованої ділянки суттєво підвищує захисні властивості голографічного елемента та одночасно надає, зокрема, можливість для створення механізму обліку та контролю захищеної голографічними елементами продукції чи документів. Суть пропонованої корисної моделі пояснюється за допомогою схематичних креслень. На фіг. 1-6 показано голографічний елемент, виготовлений пропонованим способом з прикладами виконання на ньому додаткової металізованої ділянки. На фіг. 7-10 показані етапи виготовлення голографічного елемента пропонованим способом. Голографічний елемент, виготовлений пропонованим способом, включає основу у вигляді полімерної або полікарбонатної металізованої плівки 1, на якій є оптично прозора деметалізована ділянка 2 з вилученим металевим шаром та оптично непрозора металізована ділянка 3 з голограмою, сформованою у вигляді голографічного мікрорельєфу з виступів і канавок на металевій основі. При цьому межі деметалізованої ділянки 2 та металізованої ділянки 3 з голограмою співпадають з межами голографічного рельєфу. На голографічному елементі сформована додаткова металізована ділянка 4. Додаткова металізована ділянка 4 може бути використана для нанесення змінної інформації у вигляді номера або зображення. Як полімерна плівка 1, яка є основою пропонованого голографічного елемента, може бути використана полімерна плівка, виготовлена компанією API Foils /див. сайт www.apigroup.com/. Як шар металу застосована алюмінієва фольга. Оптимальні геометричні параметри мікрорельєфу голограми на металізованій ділянці 2 такі: висота - 0,1-0,3 мікрони, а період чергування виступів чи канавок - 0,3-4,0 мікрони. Лише при таких геометричних параметрах ділянка 3 з голографічним рельєфом стає голограмою - переливається райдужними кольорами. На фіг. 1-6 показані приклади виконання та розташування додаткової металізованої ділянки 4 на пропонованому голографічному елементі. А саме, на фіг. 1 показана додаткова металізована ділянка 4 повністю розташована в межах деметалізованої ділянки 2. На фіг. 2 показана додаткова металізована ділянка 4 та металізована ділянка 3 з голографічним рельєфом, що частково перекривають одна одну. На фіг. 3 показана додаткова металізована ділянка 4, виконана у формі літер та цифр. На фіг. 4 показана додаткова металізована ділянка 4, виконана у формі літер та цифр, що частково перекривається голографічним рельєфом металізованої ділянки 3. На фіг. 5 показана додаткова металізована ділянка 4, що виконана у вигляді малюнка. На фіг. 6 показана додаткова металізована ділянка 4, виконана у вигляді торговельної марки виробника. Додаткова металізована ділянка 4 може бути виконана і у вигляді кодованого зображення QR-коду або штрих-коду, виконаного з можливістю його зчитування за допомогою смартфону. Приклад. Голографічний елемент (ГЕ) виготовляли так. Виробник або власник (замовник) виробу, який маркують ГЕ, пропонував ідею зображення або слів, що потрібно було відтворити на голографічному елементі. Зважаючи на сказане, на вибір замовника ГЕ може містити зображення або напис, виконаний за допомогою деметалізації, який відповідає, наприклад, естетичним потребам замовника. Зображення або літери (напис) можна було б виконати у вигляді невидимих при спостережені неозброєним оком і їх можна було б спостерігати за допомогою мікроскопа або ж - бути видимим з можливістю спостерігання неозброєним оком в залежності від розмірів зображення або напису. Крім того, кодоване зображення, можна використовувати для автоматичної перевірки автентичності голограми. Дизайнер створював потрібне зображення голограми. На основі зображення виготовляли металеву матрицю із потрібним голографічним елементом. Відтворення голограми на полімерній плівці виконували на традиційному обладнанні - механічному пресі шляхом тиснення нікелевою матрицею з голографічним зображенням по полімерній плівці, яка була основою голограми. 2 UA 77751 U 5 10 15 20 25 30 35 Голограму на металізованій ділянці 3 покривали зі сторони металізації шаром захисної рідини - нітрофарби або нітролаку 5, яка за рахунок капілярного ефекту просочувала ділянку 3 з мікрорельєфом голограми. Вилучали зайву кількість захисної рідини з поверхні. При цьому захисна рідина 5 утримувалася на ділянках мікрорельєфу голограми 3. Витримували плівку певний час на спокійному повітрі для затвердіння захисної рідини 5 на мікрорельєфі металізованої ділянки 3. Формування зображення на додатковій металізованій ділянці 4 виконували за допомогою стандартної технології друку офсетним методом по металізованій стороні плівки і, таким чином, отримували захисну маску 6, що покривала ділянку 3 з мікрорельєфом голограми та додаткову металізовану ділянку 4 із зображувальними елементами. Потім плівку занурювали до розчину травника, де відбувалося витравлювання тонкого шару металу з поверхні основи 1, яка не була захищена захисною рідиною. Висушували плівку і одержували ГЕ, який містив оптично прозору деметалізовану ділянку 2 з вилученим металевим шаром, оптично непрозору металізовану ділянку 3 з голограмою, сформованою у вигляді голографічного мікрорельєфу з виступів і канавок на металевій основі та додаткову металізовану ділянку 4. При цьому межі деметалізованої ділянки 2 та металізованої ділянки 3 з голограмою співпадали з межами голографічного рельєфу. При цьому додаткова металізована ділянка 4 (фіг. 1) може бути повністю розташована в межах деметалізованої ділянки 2 або додаткова металізована ділянка 4 та металізована ділянка 3 з голографічним рельєфом можуть частково перекривати одна одну (фіг. 2). Додаткова металізована ділянка 4 може мати форму літер та цифр (фіг. 3) або у вигляді літер та цифр, що частково перекриваються голографічним рельєфом (фіг. 4). Додаткова металізована ділянка 4 може бути виконана у вигляді малюнка (фіг. 5) чи торговельної марки виробника (фіг. 6). Додаткова металізована ділянка 4 може бути виконана і у вигляді кодованого зображення QR-коду або штрих-коду, виконаного з можливістю його зчитування за допомогою смартфону. Виготовлений за пропонованим способом голографічний елемент мав підвищені захисні якості, оскільки містив додаткові ознаки в додатковій металізованій зоні 4, які можна використати для обліку та контролю і які не можна непомітно змінити, оскільки при такій спробі суттєво пошкоджується голографічне зображення на металізованій ділянці 4. Використання додаткової металізованої ділянки 4 дозволяє створити нову приховану ознаку - неочікуваний оптичний ефект: при спостереженні голограми у дифракційних порядках ділянка 4 повністю перестає бути видимою у випадку часткового перекриття з металізованою ділянкою 3. Такий ефект буде притаманним лише документу певної особи чи виробу, маркованому пропонованим голографічним елементом. Відтворення такого голографічного елемента потребує використання нових голографічних технологій, які ускладнюють процес його підробки, а тому і підвищує його захисні властивості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 Спосіб виготовлення голографічного елемента, що включає формування на поверхні основи, виготовленої з металізованої полімерної плівки, ділянки з голограмою у вигляді голографічного мікрорельєфу з виступів і канавок, що чергують, та де металізованої ділянки з вилученим металевим шаром, при цьому попередньо на поверхні основи формують щонайменше одну ділянку з голографічним мікрорельєфом, яку насичують захисною рідиною, наприклад фарбою, витримують насичену захисною рідиною ділянку до затвердіння захисної рідини, поверхню металізованої плівки з боку металевої поверхні піддають обробці хімічним травником до видалення з поверхні основи, вільної від захисної рідини, шару металу і одержують голографічний елемент, в якому межі деметалізованої ділянки та металізованої ділянки з голограмою співпадають з межами голографічного рельєфу, який відрізняється тим, що під час формування на поверхні основи деметалізованої ділянки та ділянки з голографічним мікрорельєфом одночасно формують додаткову металізовану ділянку, а для цього покривають захисною рідиною визначену ділянку металізованої плівки з боку металевого шару, відтворюючи захисною рідиною певний малюнок і/або літеру, витримують плівку з захисною рідиною до її затвердіння, після затвердіння захисної рідини поверхню металізованої плівки з боку металевої поверхні піддають обробці хімічним травником до видалення з поверхні основи, вільної від захисної рідини, шару металу і одержують голографічний елемент, що включає деметалізовану - оптично прозору ділянку, металізовану оптично непрозору ділянку з голограмою та додаткову металізовану ділянку. 3 UA 77751 U 4 UA 77751 U 5 UA 77751 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
