Лінескидач “шпора”

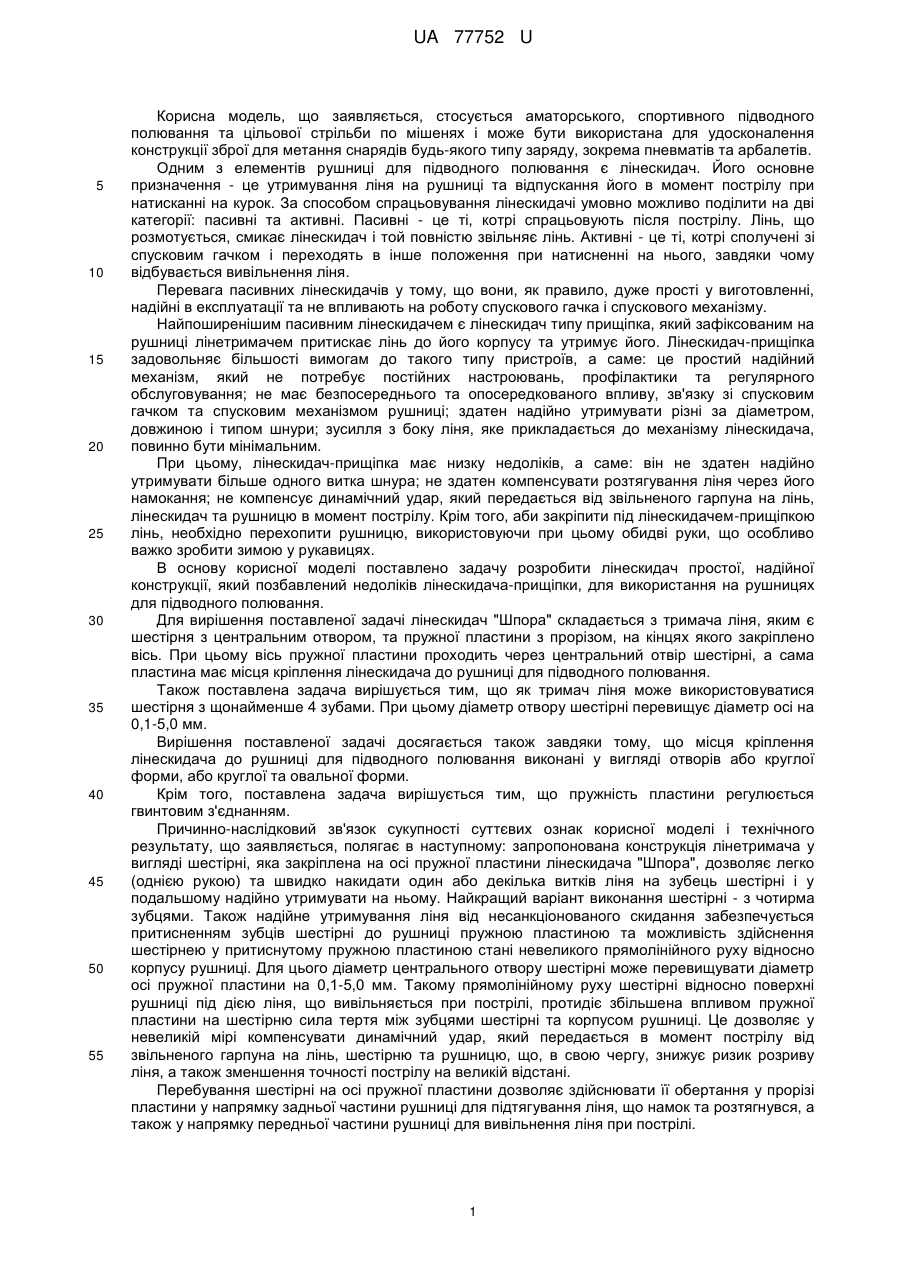

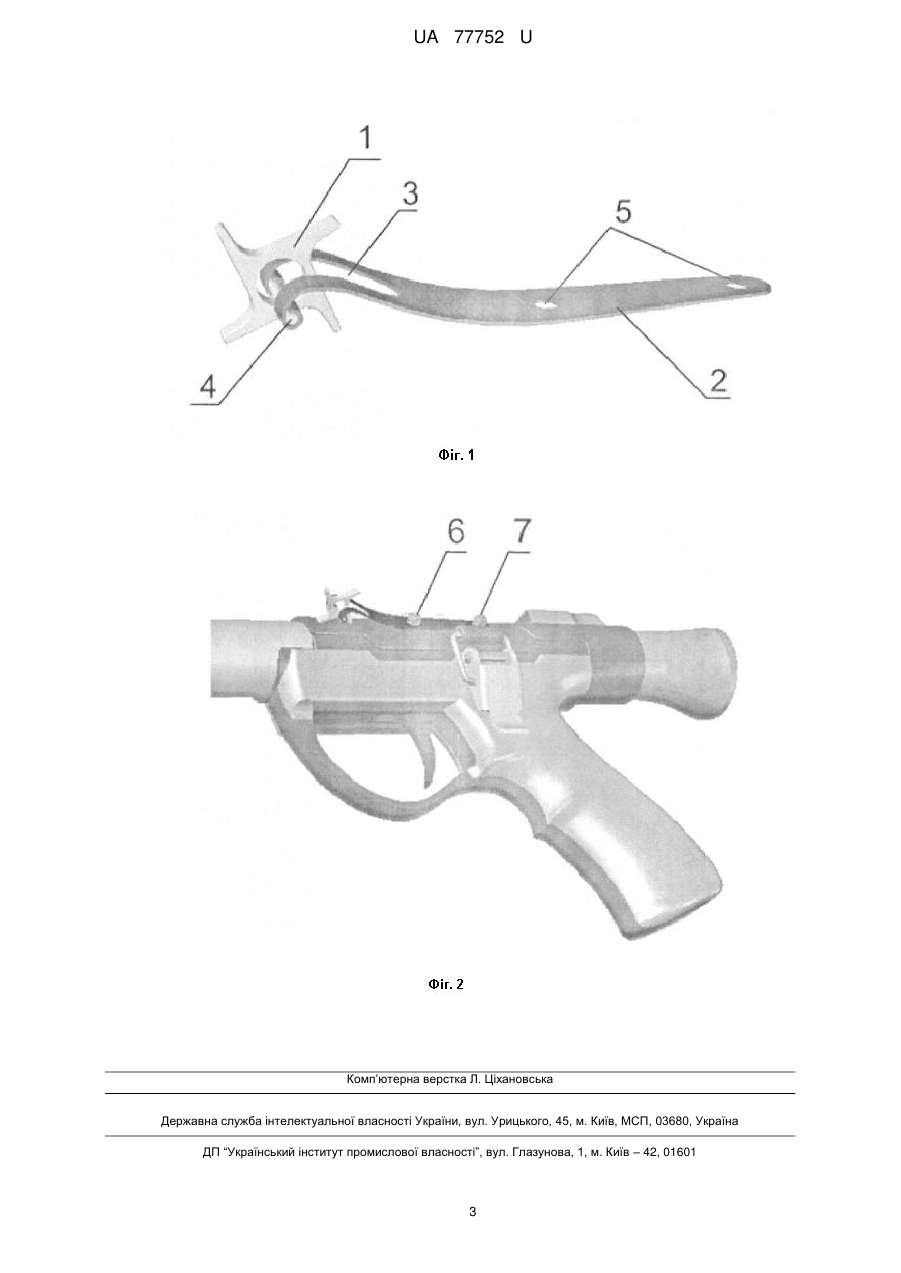

Реферат: Лінескидач має тримач ліня, місця кріплення до рушниці для підводного полювання та пружну пластину з прорізом, на кінцях якого закріплено вісь. Тримачем ліня є шестірня з центральним отвором, через який проходить вісь пружної пластини. При цьому місця кріплення лінескидача до рушниці розташовані на пружній пластині. UA 77752 U (54) ЛІНЕСКИДАЧ "ШПОРА" UA 77752 U UA 77752 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, що заявляється, стосується аматорського, спортивного підводного полювання та цільової стрільби по мішенях і може бути використана для удосконалення конструкції зброї для метання снарядів будь-якого типу заряду, зокрема пневматів та арбалетів. Одним з елементів рушниці для підводного полювання є лінескидач. Його основне призначення - це утримування ліня на рушниці та відпускання його в момент пострілу при натисканні на курок. За способом спрацьовування лінескидачі умовно можливо поділити на дві категорії: пасивні та активні. Пасивні - це ті, котрі спрацьовують після пострілу. Лінь, що розмотується, смикає лінескидач і той повністю звільняє лінь. Активні - це ті, котрі сполучені зі спусковим гачком і переходять в інше положення при натисненні на нього, завдяки чому відбувається вивільнення ліня. Перевага пасивних лінескидачів у тому, що вони, як правило, дуже прості у виготовленні, надійні в експлуатації та не впливають на роботу спускового гачка і спускового механізму. Найпоширенішим пасивним лінескидачем є лінескидач типу прищіпка, який зафіксованим на рушниці лінетримачем притискає лінь до його корпусу та утримує його. Лінескидач-прищіпка задовольняє більшості вимогам до такого типу пристроїв, а саме: це простий надійний механізм, який не потребує постійних настроювань, профілактики та регулярного обслуговування; не має безпосереднього та опосередкованого впливу, зв'язку зі спусковим гачком та спусковим механізмом рушниці; здатен надійно утримувати різні за діаметром, довжиною і типом шнури; зусилля з боку ліня, яке прикладається до механізму лінескидача, повинно бути мінімальним. При цьому, лінескидач-прищіпка має низку недоліків, а саме: він не здатен надійно утримувати більше одного витка шнура; не здатен компенсувати розтягування ліня через його намокання; не компенсує динамічний удар, який передається від звільненого гарпуна на лінь, лінескидач та рушницю в момент пострілу. Крім того, аби закріпити під лінескидачем-прищіпкою лінь, необхідно перехопити рушницю, використовуючи при цьому обидві руки, що особливо важко зробити зимою у рукавицях. В основу корисної моделі поставлено задачу розробити лінескидач простої, надійної конструкції, який позбавлений недоліків лінескидача-прищіпки, для використання на рушницях для підводного полювання. Для вирішення поставленої задачі лінескидач "Шпора" складається з тримача ліня, яким є шестірня з центральним отвором, та пружної пластини з прорізом, на кінцях якого закріплено вісь. При цьому вісь пружної пластини проходить через центральний отвір шестірні, а сама пластина має місця кріплення лінескидача до рушниці для підводного полювання. Також поставлена задача вирішується тим, що як тримач ліня може використовуватися шестірня з щонайменше 4 зубами. При цьому діаметр отвору шестірні перевищує діаметр осі на 0,1-5,0 мм. Вирішення поставленої задачі досягається також завдяки тому, що місця кріплення лінескидача до рушниці для підводного полювання виконані у вигляді отворів або круглої форми, або круглої та овальної форми. Крім того, поставлена задача вирішується тим, що пружність пластини регулюється гвинтовим з'єднанням. Причинно-наслідковий зв'язок сукупності суттєвих ознак корисної моделі і технічного результату, що заявляється, полягає в наступному: запропонована конструкція лінетримача у вигляді шестірні, яка закріплена на осі пружної пластини лінескидача "Шпора", дозволяє легко (однією рукою) та швидко накидати один або декілька витків ліня на зубець шестірні і у подальшому надійно утримувати на ньому. Найкращий варіант виконання шестірні - з чотирма зубцями. Також надійне утримування ліня від несанкціонованого скидання забезпечується притисненням зубців шестірні до рушниці пружною пластиною та можливість здійснення шестірнею у притиснутому пружною пластиною стані невеликого прямолінійного руху відносно корпусу рушниці. Для цього діаметр центрального отвору шестірні може перевищувати діаметр осі пружної пластини на 0,1-5,0 мм. Такому прямолінійному руху шестірні відносно поверхні рушниці під дією ліня, що вивільняється при пострілі, протидіє збільшена впливом пружної пластини на шестірню сила тертя між зубцями шестірні та корпусом рушниці. Це дозволяє у невеликій мірі компенсувати динамічний удар, який передається в момент пострілу від звільненого гарпуна на лінь, шестірню та рушницю, що, в свою чергу, знижує ризик розриву ліня, а також зменшення точності пострілу на великій відстані. Перебування шестірні на осі пружної пластини дозволяє здійснювати її обертання у прорізі пластини у напрямку задньої частини рушниці для підтягування ліня, що намок та розтягнувся, а також у напрямку передньої частини рушниці для вивільнення ліня при пострілі. 1 UA 77752 U 5 10 15 20 25 30 Наявні на пружній пластині місця для кріплення лінескидача "Шпора" дозволяють легко його закріплювати у будь-якому зручному місці на корпусі рушниці для підводного полювання. Найкращий варіант виконання місць кріплення на пружній пластині - у вигляді отворів круглої або круглої та овальної форми. Для регулювання пружності пластини використовується одне з гвинтових з'єднань, яким лінескидач через пружну пластину кріпиться до рушниці. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 наведено загальний вигляд лінескидача "Шпора"; на фіг. 2 - один з варіантів розміщення лінескидача "Шпора" на корпусі рушниці для підводного полювання. Лінескидач "Шпора" складається з тримача ліня 1, пружної пластини 2, яка має прорізь 3, на кінцях якого закріплено вісь 4, та місця кріплення до рушниці 5 гвинтовими з'єднаннями 6 та 7. Приведення лінескидача у готовність здійснюється шляхом намотування одного або декількох витків ліня на один з верхніх зубців лінетримача у вигляді шестірні (1). При цьому завдяки дії пружної пластини 2 через вісь 4 на шестірню 1 лінь надійно утримується на зубці шестірні від несанкціонованого скидання. Після пострілу лінь діє на шестірню, яка, долаючи силу тертя між її нижніми зубцями та поверхнею корпусу рушниці, здвигається на декілька міліметрів вперед і, обертаючись навколо осі 4 у напрямку передньої частини рушниці, вивільняє лінь, підставляючи наступний зубець для намотування. При намоканні ліня він здатен розтягуватися. Для попередження зіскакування намоченого та розтягнутого ліня із зачепа на голові рушниці або з зубця шестірні достатньо здійснити пересування шестірні 1, що підпружинена, на декілька міліметрів назад або повернути її на один оберт навколо осі 4 у бік задньої частини рушниці. При необхідності пружність пластини 2 збільшується шляхом закручення гвинтового з'єднання 6 або зменшується шляхом розкручення зазначеного гвинтового з'єднання. Це опосередковано впливає на силу тертя між зубцями шестірні 1 та поверхнею корпусу рушниці. Наведений приклад підтверджує досягнення технічного результату заявленої корисної моделі, а саме: розширення асортименту пасивних лінескидачів, які через прості конструктивні елементи і зв'язки між ними, мають просту надійну конструкцію; просте надійне кріплення на корпусі; та надійно утримують більше одного витка ліня, у тому числі такого, що намок та розтягнувся; запобігають порушенню цілісності ліня в момент пострілу з рушниці для підводного полювання. Лінескидач "Шпора" є простим та надійним у експлуатації, може встановлюватись як на арбалети, так і на пневмати, як на лівому їх боці, так і на правому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Лінескидач, що має тримач ліня та місця кріплення до рушниці для підводного полювання, який відрізняється тим, що додатково має пружну пластину з прорізом, на кінцях якого закріплено вісь, а тримачем ліня є шестірня з центральним отвором, через який проходить вісь пружної пластини, при цьому місця кріплення лінескидача до рушниці розташовані на пружній пластині. 2. Лінескидач за п. 1, який відрізняється тим, що шестірня має щонайменше 4 зуба. 3. Лінескидач за п. 1, який відрізняється тим, що діаметр отвору шестірні перевищує діаметр осі на 0,1-5,0 мм. 4. Лінескидач за п. 1, який відрізняється тим, що місця його кріплення на рушниці виконані у вигляді отворів круглої або круглої та овальної форм. 5. Лінескидач за п. 1, який відрізняється тим, що пружність пластини регулюється гвинтовим з'єднанням. 2 UA 77752 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
