Голографічний елемент “і-мет”

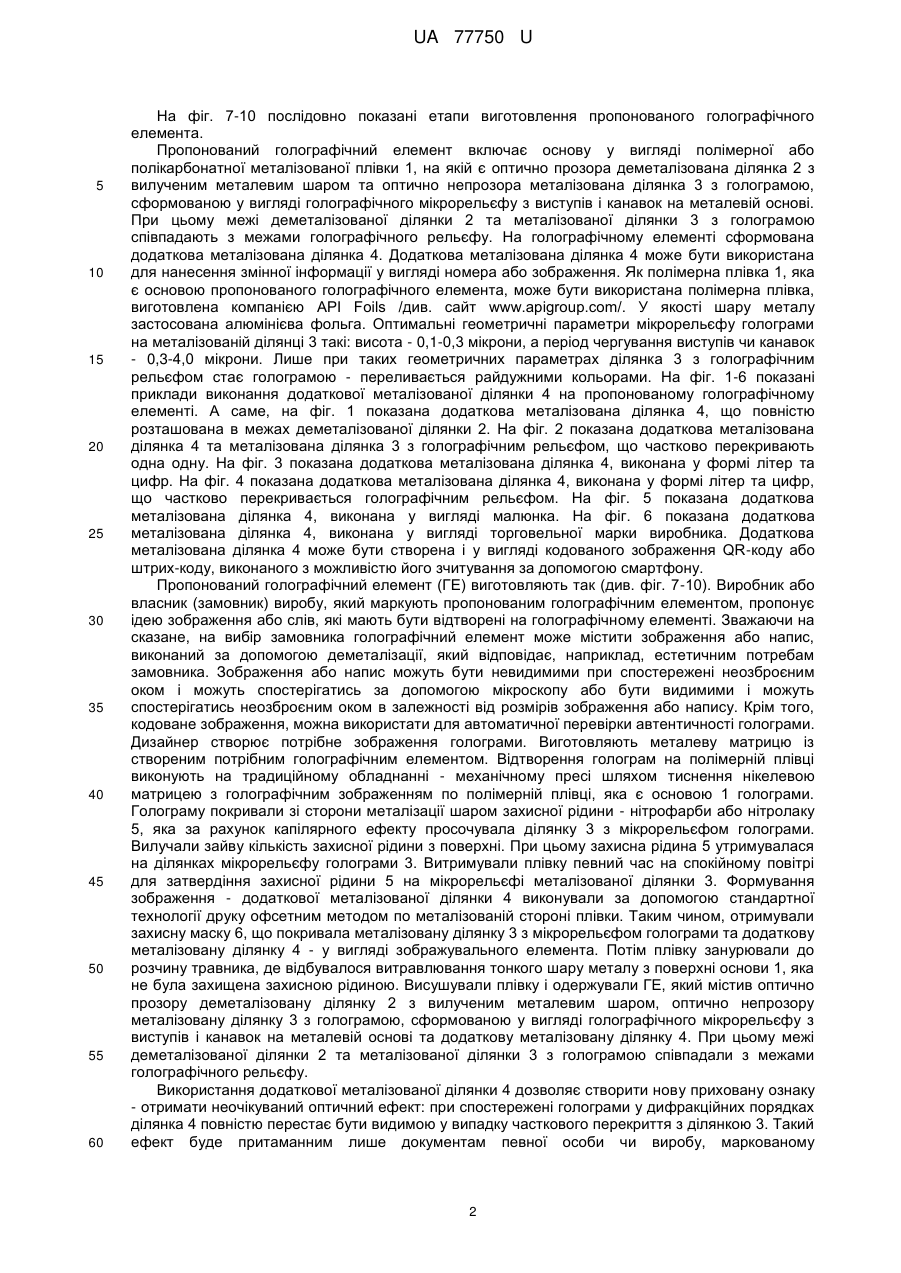

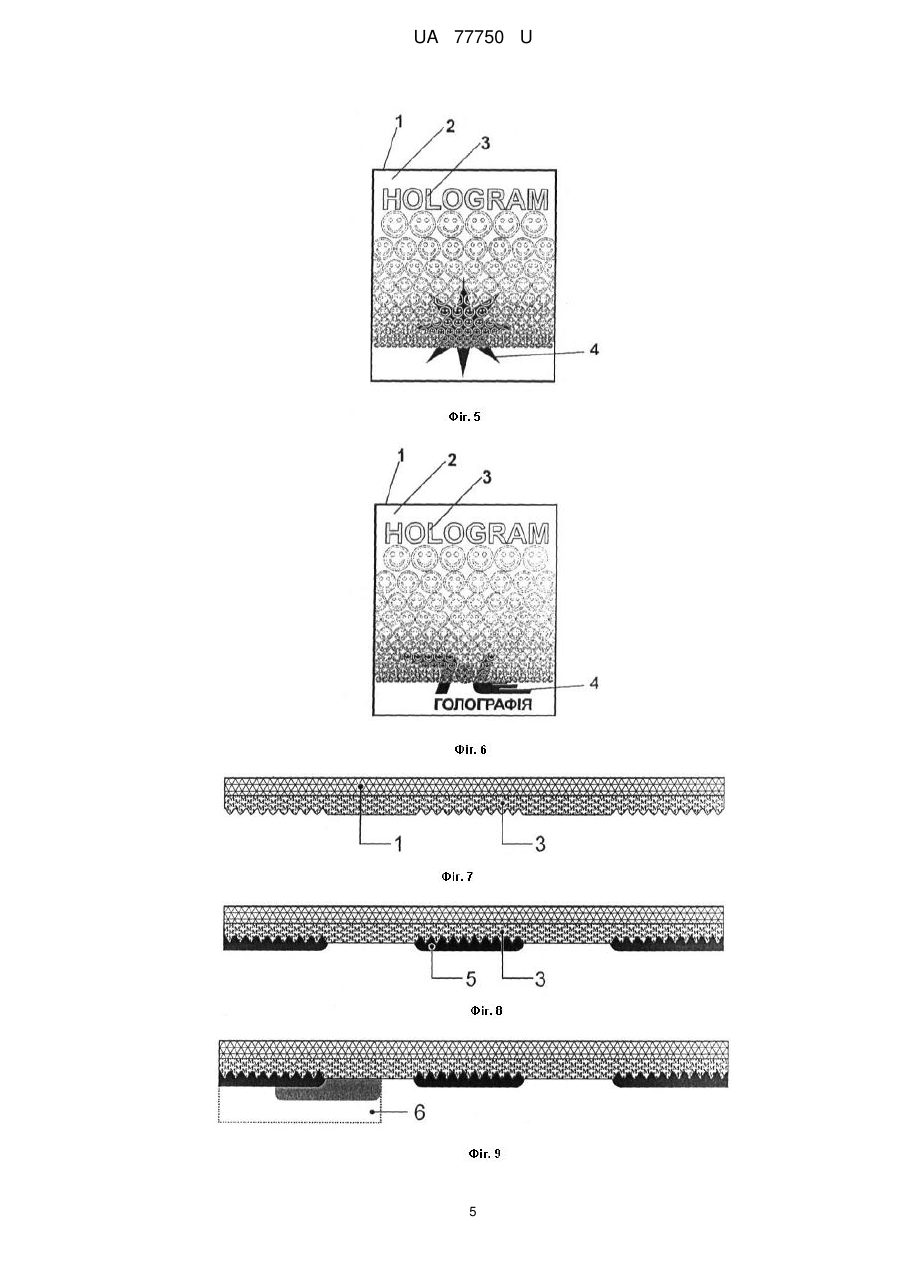

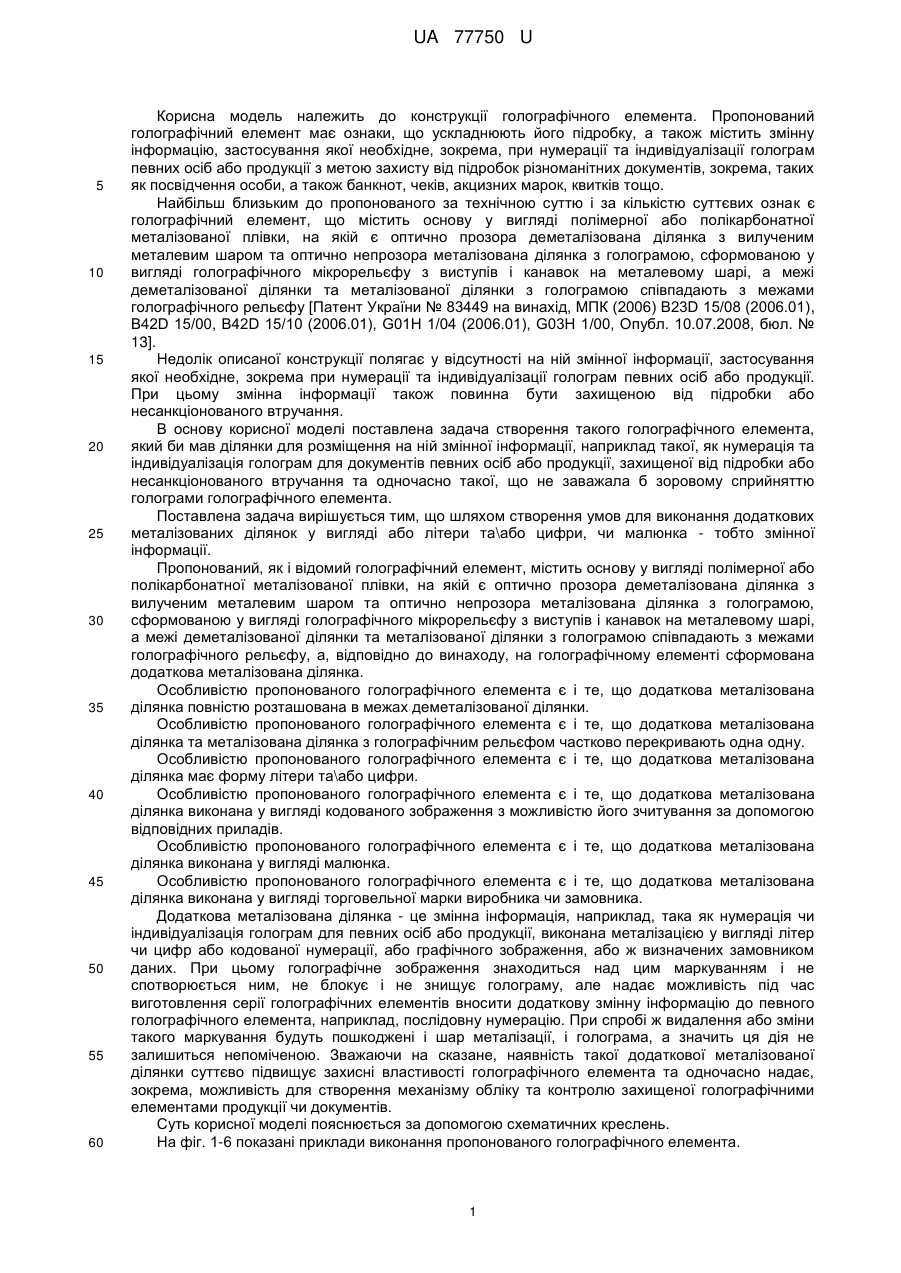

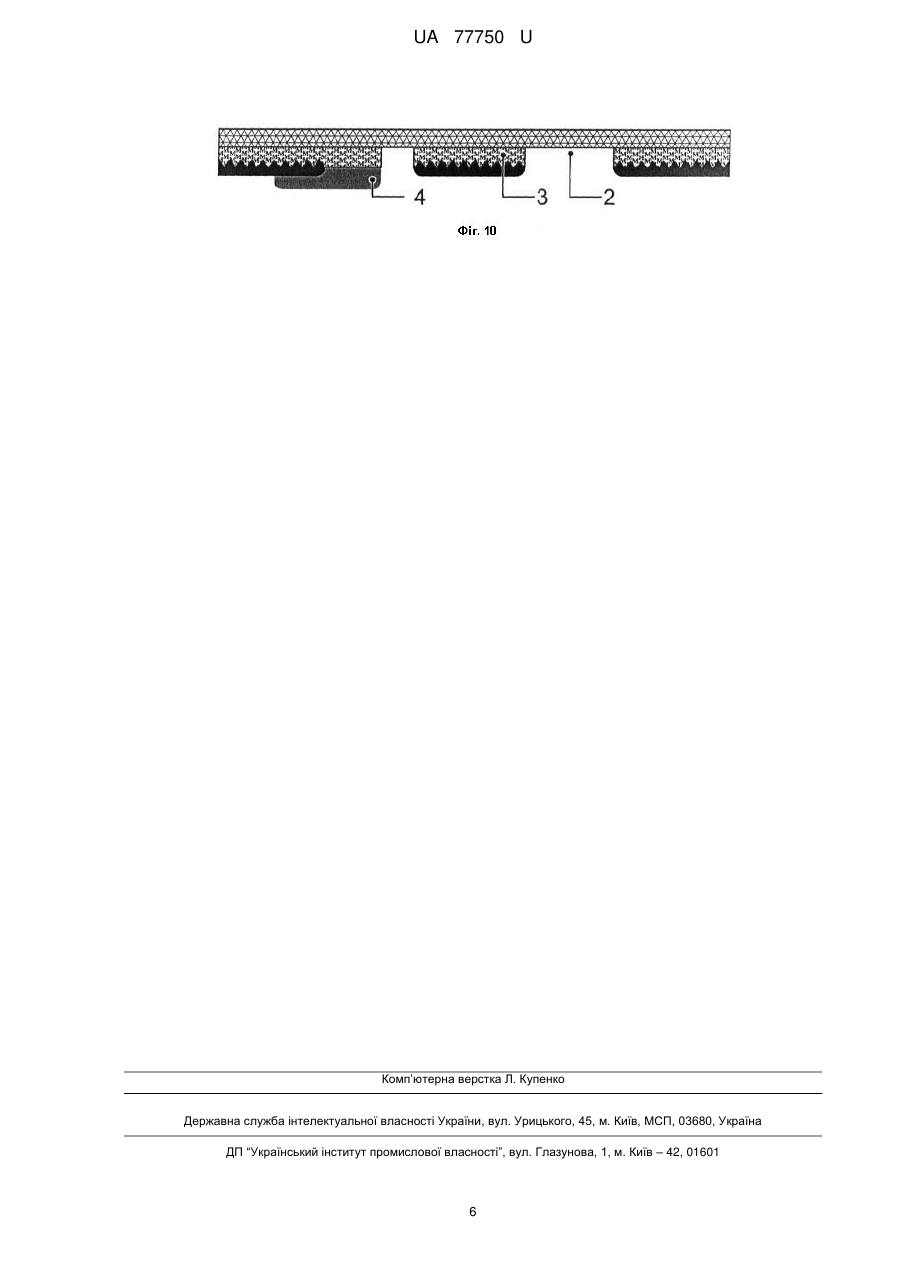

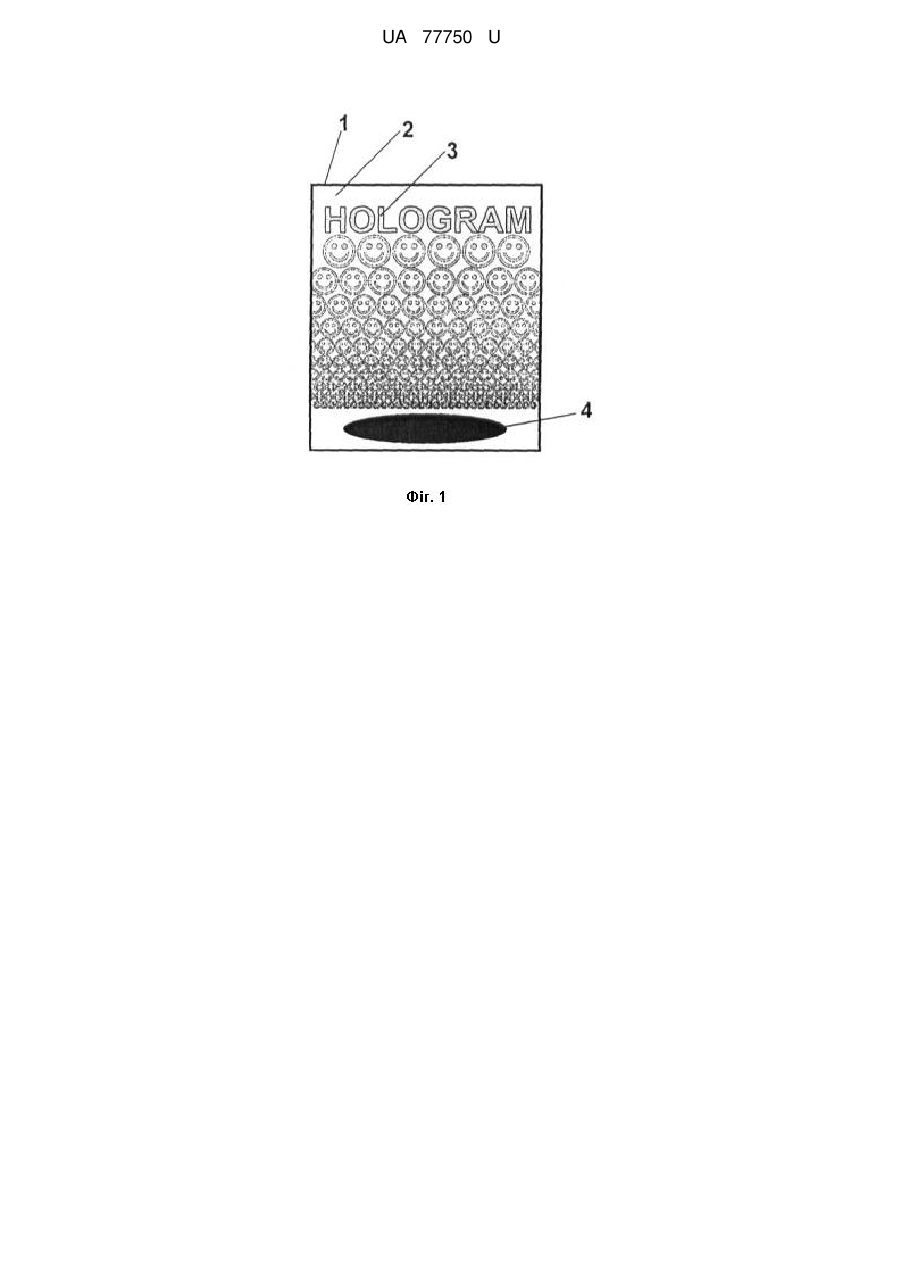

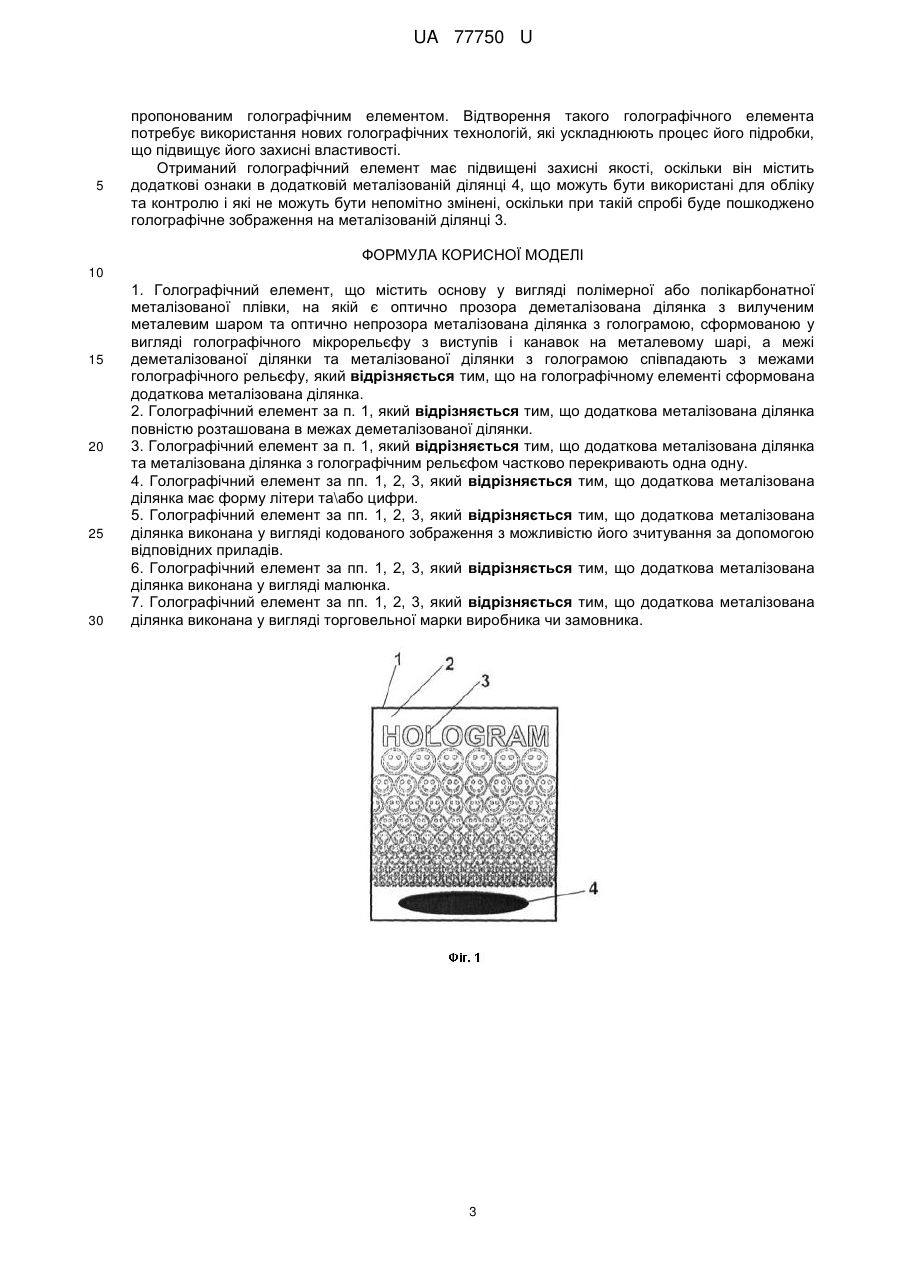

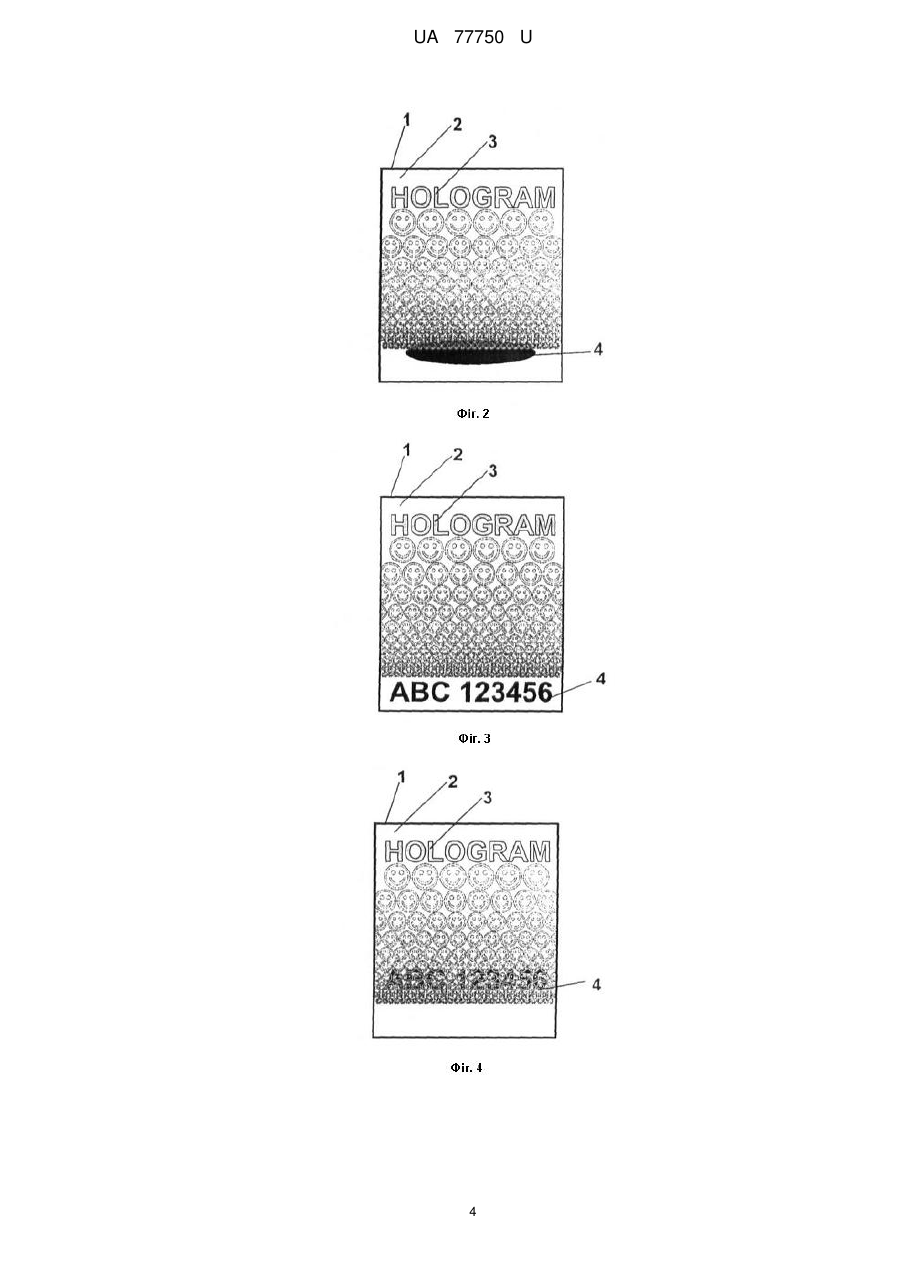

Реферат: Голографічний елемент містить основу у вигляді полімерної або полікарбонатної металізованої плівки, на якій є оптично прозора деметалізована ділянка з вилученим металевим шаром та оптично непрозора металізована ділянка з голограмою, сформованою у вигляді голографічного мікрорельєфу з виступів і канавок на металевому шарі, а межі деметалізованої ділянки та металізованої ділянки з голограмою співпадають з межами голографічного рельєфу. На голографічному елементі сформована додаткова металізована ділянка. UA 77750 U (12) UA 77750 U UA 77750 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції голографічного елемента. Пропонований голографічний елемент має ознаки, що ускладнюють його підробку, а також містить змінну інформацію, застосування якої необхідне, зокрема, при нумерації та індивідуалізації голограм певних осіб або продукції з метою захисту від підробок різноманітних документів, зокрема, таких як посвідчення особи, а також банкнот, чеків, акцизних марок, квитків тощо. Найбільш близьким до пропонованого за технічною суттю і за кількістю суттєвих ознак є голографічний елемент, що містить основу у вигляді полімерної або полікарбонатної металізованої плівки, на якій є оптично прозора деметалізована ділянка з вилученим металевим шаром та оптично непрозора металізована ділянка з голограмою, сформованою у вигляді голографічного мікрорельєфу з виступів і канавок на металевому шарі, а межі деметалізованої ділянки та металізованої ділянки з голограмою співпадають з межами голографічного рельєфу [Патент України № 83449 на винахід, МПК (2006) B23D 15/08 (2006.01), B42D 15/00, B42D 15/10 (2006.01), G01H 1/04 (2006.01), G03H 1/00, Опубл. 10.07.2008, бюл. № 13]. Недолік описаної конструкції полягає у відсутності на ній змінної інформації, застосування якої необхідне, зокрема при нумерації та індивідуалізації голограм певних осіб або продукції. При цьому змінна інформації також повинна бути захищеною від підробки або несанкціонованого втручання. В основу корисної моделі поставлена задача створення такого голографічного елемента, який би мав ділянки для розміщення на ній змінної інформації, наприклад такої, як нумерація та індивідуалізація голограм для документів певних осіб або продукції, захищеної від підробки або несанкціонованого втручання та одночасно такої, що не заважала б зоровому сприйняттю голограми голографічного елемента. Поставлена задача вирішується тим, що шляхом створення умов для виконання додаткових металізованих ділянок у вигляді або літери та\або цифри, чи малюнка - тобто змінної інформації. Пропонований, як і відомий голографічний елемент, містить основу у вигляді полімерної або полікарбонатної металізованої плівки, на якій є оптично прозора деметалізована ділянка з вилученим металевим шаром та оптично непрозора металізована ділянка з голограмою, сформованою у вигляді голографічного мікрорельєфу з виступів і канавок на металевому шарі, а межі деметалізованої ділянки та металізованої ділянки з голограмою співпадають з межами голографічного рельєфу, а, відповідно до винаходу, на голографічному елементі сформована додаткова металізована ділянка. Особливістю пропонованого голографічного елемента є і те, що додаткова металізована ділянка повністю розташована в межах деметалізованої ділянки. Особливістю пропонованого голографічного елемента є і те, що додаткова металізована ділянка та металізована ділянка з голографічним рельєфом частково перекривають одна одну. Особливістю пропонованого голографічного елемента є і те, що додаткова металізована ділянка має форму літери та\або цифри. Особливістю пропонованого голографічного елемента є і те, що додаткова металізована ділянка виконана у вигляді кодованого зображення з можливістю його зчитування за допомогою відповідних приладів. Особливістю пропонованого голографічного елемента є і те, що додаткова металізована ділянка виконана у вигляді малюнка. Особливістю пропонованого голографічного елемента є і те, що додаткова металізована ділянка виконана у вигляді торговельної марки виробника чи замовника. Додаткова металізована ділянка - це змінна інформація, наприклад, така як нумерація чи індивідуалізація голограм для певних осіб або продукції, виконана металізацією у вигляді літер чи цифр або кодованої нумерації, або графічного зображення, або ж визначених замовником даних. При цьому голографічне зображення знаходиться над цим маркуванням і не спотворюється ним, не блокує і не знищує голограму, але надає можливість під час виготовлення серії голографічних елементів вносити додаткову змінну інформацію до певного голографічного елемента, наприклад, послідовну нумерацію. При спробі ж видалення або зміни такого маркування будуть пошкоджені і шар металізації, і голограма, а значить ця дія не залишиться непоміченою. Зважаючи на сказане, наявність такої додаткової металізованої ділянки суттєво підвищує захисні властивості голографічного елемента та одночасно надає, зокрема, можливість для створення механізму обліку та контролю захищеної голографічними елементами продукції чи документів. Суть корисної моделі пояснюється за допомогою схематичних креслень. На фіг. 1-6 показані приклади виконання пропонованого голографічного елемента. 1 UA 77750 U 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 7-10 послідовно показані етапи виготовлення пропонованого голографічного елемента. Пропонований голографічний елемент включає основу у вигляді полімерної або полікарбонатної металізованої плівки 1, на якій є оптично прозора деметалізована ділянка 2 з вилученим металевим шаром та оптично непрозора металізована ділянка 3 з голограмою, сформованою у вигляді голографічного мікрорельєфу з виступів і канавок на металевій основі. При цьому межі деметалізованої ділянки 2 та металізованої ділянки 3 з голограмою співпадають з межами голографічного рельєфу. На голографічному елементі сформована додаткова металізована ділянка 4. Додаткова металізована ділянка 4 може бути використана для нанесення змінної інформації у вигляді номера або зображення. Як полімерна плівка 1, яка є основою пропонованого голографічного елемента, може бути використана полімерна плівка, виготовлена компанією АРІ Foils /див. сайт www.apigroup.com/. У якості шару металу застосована алюмінієва фольга. Оптимальні геометричні параметри мікрорельєфу голограми на металізованій ділянці 3 такі: висота - 0,1-0,3 мікрони, а період чергування виступів чи канавок - 0,3-4,0 мікрони. Лише при таких геометричних параметрах ділянка 3 з голографічним рельєфом стає голограмою - переливається райдужними кольорами. На фіг. 1-6 показані приклади виконання додаткової металізованої ділянки 4 на пропонованому голографічному елементі. А саме, на фіг. 1 показана додаткова металізована ділянка 4, що повністю розташована в межах деметалізованої ділянки 2. На фіг. 2 показана додаткова металізована ділянка 4 та металізована ділянка 3 з голографічним рельєфом, що частково перекривають одна одну. На фіг. 3 показана додаткова металізована ділянка 4, виконана у формі літер та цифр. На фіг. 4 показана додаткова металізована ділянка 4, виконана у формі літер та цифр, що частково перекривається голографічним рельєфом. На фіг. 5 показана додаткова металізована ділянка 4, виконана у вигляді малюнка. На фіг. 6 показана додаткова металізована ділянка 4, виконана у вигляді торговельної марки виробника. Додаткова металізована ділянка 4 може бути створена і у вигляді кодованого зображення QR-коду або штрих-коду, виконаного з можливістю його зчитування за допомогою смартфону. Пропонований голографічний елемент (ГЕ) виготовляють так (див. фіг. 7-10). Виробник або власник (замовник) виробу, який маркують пропонованим голографічним елементом, пропонує ідею зображення або слів, які мають бути відтворені на голографічному елементі. Зважаючи на сказане, на вибір замовника голографічний елемент може містити зображення або напис, виконаний за допомогою деметалізації, який відповідає, наприклад, естетичним потребам замовника. Зображення або напис можуть бути невидимими при спостережені неозброєним оком і можуть спостерігатись за допомогою мікроскопу або бути видимими і можуть спостерігатись неозброєним оком в залежності від розмірів зображення або напису. Крім того, кодоване зображення, можна використати для автоматичної перевірки автентичності голограми. Дизайнер створює потрібне зображення голограми. Виготовляють металеву матрицю із створеним потрібним голографічним елементом. Відтворення голограм на полімерній плівці виконують на традиційному обладнанні - механічному пресі шляхом тиснення нікелевою матрицею з голографічним зображенням по полімерній плівці, яка є основою 1 голограми. Голограму покривали зі сторони металізації шаром захисної рідини - нітрофарби або нітролаку 5, яка за рахунок капілярного ефекту просочувала ділянку 3 з мікрорельєфом голограми. Вилучали зайву кількість захисної рідини з поверхні. При цьому захисна рідина 5 утримувалася на ділянках мікрорельєфу голограми 3. Витримували плівку певний час на спокійному повітрі для затвердіння захисної рідини 5 на мікрорельєфі металізованої ділянки 3. Формування зображення - додаткової металізованої ділянки 4 виконували за допомогою стандартної технології друку офсетним методом по металізованій стороні плівки. Таким чином, отримували захисну маску 6, що покривала металізовану ділянку 3 з мікрорельєфом голограми та додаткову металізовану ділянку 4 - у вигляді зображувального елемента. Потім плівку занурювали до розчину травника, де відбувалося витравлювання тонкого шару металу з поверхні основи 1, яка не була захищена захисною рідиною. Висушували плівку і одержували ГЕ, який містив оптично прозору деметалізовану ділянку 2 з вилученим металевим шаром, оптично непрозору металізовану ділянку 3 з голограмою, сформованою у вигляді голографічного мікрорельєфу з виступів і канавок на металевій основі та додаткову металізовану ділянку 4. При цьому межі деметалізованої ділянки 2 та металізованої ділянки 3 з голограмою співпадали з межами голографічного рельєфу. Використання додаткової металізованої ділянки 4 дозволяє створити нову приховану ознаку - отримати неочікуваний оптичний ефект: при спостережені голограми у дифракційних порядках ділянка 4 повністю перестає бути видимою у випадку часткового перекриття з ділянкою 3. Такий ефект буде притаманним лише документам певної особи чи виробу, маркованому 2 UA 77750 U 5 пропонованим голографічним елементом. Відтворення такого голографічного елемента потребує використання нових голографічних технологій, які ускладнюють процес його підробки, що підвищує його захисні властивості. Отриманий голографічний елемент має підвищені захисні якості, оскільки він містить додаткові ознаки в додатковій металізованій ділянці 4, що можуть бути використані для обліку та контролю і які не можуть бути непомітно змінені, оскільки при такій спробі буде пошкоджено голографічне зображення на металізованій ділянці 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 1. Голографічний елемент, що містить основу у вигляді полімерної або полікарбонатної металізованої плівки, на якій є оптично прозора деметалізована ділянка з вилученим металевим шаром та оптично непрозора металізована ділянка з голограмою, сформованою у вигляді голографічного мікрорельєфу з виступів і канавок на металевому шарі, а межі деметалізованої ділянки та металізованої ділянки з голограмою співпадають з межами голографічного рельєфу, який відрізняється тим, що на голографічному елементі сформована додаткова металізована ділянка. 2. Голографічний елемент за п. 1, який відрізняється тим, що додаткова металізована ділянка повністю розташована в межах деметалізованої ділянки. 3. Голографічний елемент за п. 1, який відрізняється тим, що додаткова металізована ділянка та металізована ділянка з голографічним рельєфом частково перекривають одна одну. 4. Голографічний елемент за пп. 1, 2, 3, який відрізняється тим, що додаткова металізована ділянка має форму літери та\або цифри. 5. Голографічний елемент за пп. 1, 2, 3, який відрізняється тим, що додаткова металізована ділянка виконана у вигляді кодованого зображення з можливістю його зчитування за допомогою відповідних приладів. 6. Голографічний елемент за пп. 1, 2, 3, який відрізняється тим, що додаткова металізована ділянка виконана у вигляді малюнка. 7. Голографічний елемент за пп. 1, 2, 3, який відрізняється тим, що додаткова металізована ділянка виконана у вигляді торговельної марки виробника чи замовника. 3 UA 77750 U 4 UA 77750 U 5 UA 77750 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
