Спосіб новоселова для проведення зонально-апаратної поверхневої голкотерапії

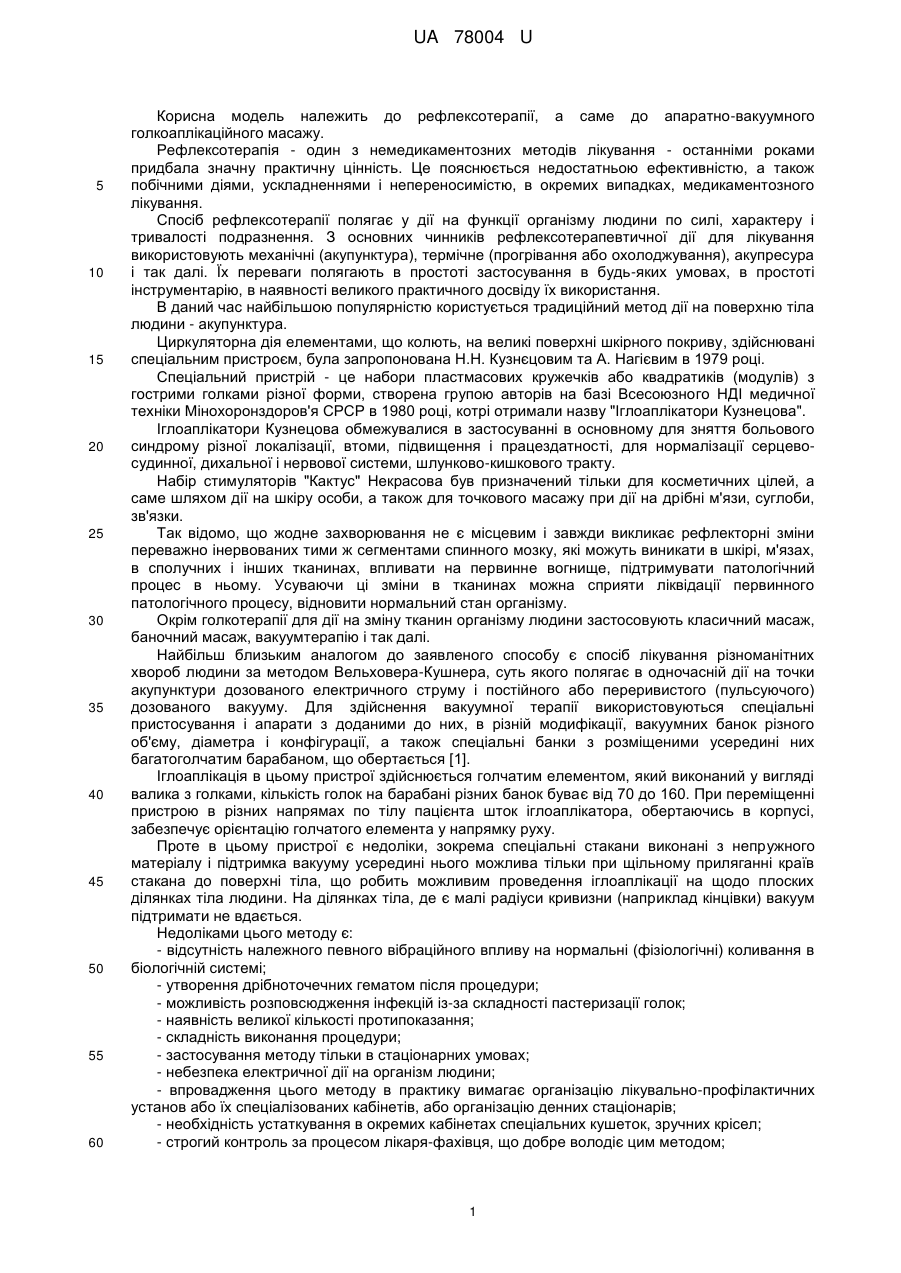

Реферат: UA 78004 U UA 78004 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до рефлексотерапії, а саме до апаратно-вакуумного голкоаплікаційного масажу. Рефлексотерапія - один з немедикаментозних методів лікування - останніми роками придбала значну практичну цінність. Це пояснюється недостатньою ефективністю, а також побічними діями, ускладненнями і непереносимістю, в окремих випадках, медикаментозного лікування. Спосіб рефлексотерапії полягає у дії на функції організму людини по силі, характеру і тривалості подразнення. З основних чинників рефлексотерапевтичної дії для лікування використовують механічні (акупунктура), термічне (прогрівання або охолоджування), акупресура і так далі. Їх переваги полягають в простоті застосування в будь-яких умовах, в простоті інструментарію, в наявності великого практичного досвіду їх використання. В даний час найбільшою популярністю користується традиційний метод дії на поверхню тіла людини - акупунктура. Циркуляторна дія елементами, що колють, на великі поверхні шкірного покриву, здійснювані спеціальним пристроєм, була запропонована Н.Н. Кузнєцовим та А. Нагієвим в 1979 році. Спеціальний пристрій - це набори пластмасових кружечків або квадратиків (модулів) з гострими голками різної форми, створена групою авторів на базі Всесоюзного НДІ медичної техніки Мінохоронздоров'я СРСР в 1980 році, котрі отримали назву "Іглоаплікатори Кузнецова". Іглоаплікатори Кузнецова обмежувалися в застосуванні в основному для зняття больового синдрому різної локалізації, втоми, підвищення і працездатності, для нормалізації серцевосудинної, дихальної і нервової системи, шлунково-кишкового тракту. Набір стимуляторів "Кактус" Некрасова був призначений тільки для косметичних цілей, а саме шляхом дії на шкіру особи, а також для точкового масажу при дії на дрібні м'язи, суглоби, зв'язки. Так відомо, що жодне захворювання не є місцевим і завжди викликає рефлекторні зміни переважно інервованих тими ж сегментами спинного мозку, які можуть виникати в шкірі, м'язах, в сполучних і інших тканинах, впливати на первинне вогнище, підтримувати патологічний процес в ньому. Усуваючи ці зміни в тканинах можна сприяти ліквідації первинного патологічного процесу, відновити нормальний стан організму. Окрім голкотерапії для дії на зміну тканин організму людини застосовують класичний масаж, баночний масаж, вакуумтерапію і так далі. Найбільш близьким аналогом до заявленого способу є спосіб лікування різноманітних хвороб людини за методом Вельховера-Кушнера, суть якого полягає в одночасній дії на точки акупунктури дозованого електричного струму і постійного або переривистого (пульсуючого) дозованого вакууму. Для здійснення вакуумної терапії використовуються спеціальні пристосування і апарати з доданими до них, в різній модифікації, вакуумних банок різного об'єму, діаметра і конфігурації, а також спеціальні банки з розміщеними усередині них багатоголчатим барабаном, що обертається [1]. Іглоаплікація в цьому пристрої здійснюється голчатим елементом, який виконаний у вигляді валика з голками, кількість голок на барабані різних банок буває від 70 до 160. При переміщенні пристрою в різних напрямах по тілу пацієнта шток іглоаплікатора, обертаючись в корпусі, забезпечує орієнтацію голчатого елемента у напрямку руху. Проте в цьому пристрої є недоліки, зокрема спеціальні стакани виконані з непружного матеріалу і підтримка вакууму усередині нього можлива тільки при щільному приляганні країв стакана до поверхні тіла, що робить можливим проведення іглоаплікації на щодо плоских ділянках тіла людини. На ділянках тіла, де є малі радіуси кривизни (наприклад кінцівки) вакуум підтримати не вдається. Недоліками цього методу є: - відсутність належного певного вібраційного впливу на нормальні (фізіологічні) коливання в біологічній системі; - утворення дрібноточечних гематом після процедури; - можливість розповсюдження інфекцій із-за складності пастеризації голок; - наявність великої кількості протипоказання; - складність виконання процедури; - застосування методу тільки в стаціонарних умовах; - небезпека електричної дії на організм людини; - впровадження цього методу в практику вимагає організацію лікувально-профілактичних установ або їх спеціалізованих кабінетів, або організацію денних стаціонарів; - необхідність устаткування в окремих кабінетах спеціальних кушеток, зручних крісел; - строгий контроль за процесом лікаря-фахівця, що добре володіє цим методом; 1 UA 78004 U 5 10 15 20 25 30 35 40 45 50 55 60 - індивідуальна підбірка активних точок залежно від виду захворювання, симтомного прояву, стадії, тяжкості протікання хвороби, супутніх захворювань і ускладнень; - метод слід проводити після попереднього клінічного, лабораторного, рентгенологічного, ендоскопічного і інших необхідних обстежень хворих. В даний час лікарем Новоселовим В.А. був розроблений і успішно упроваджений в лікувальну практику абсолютно новий спосіб в рефлексотерапії, який отримав назву зональноапаратний голкоаплікаційний масаж, або зонально-апаратна голкотерапія (ЗАПГТ). ЗАПГТ - це спосіб лікування і профілактики багатьох захворювань, який є одночасним механічним роздратуванням рецепторів великих поверхонь шкіри пацієнта (зон) голкоаплікаторами (Новоселова або Некрасова), вакуумом, що дозується, і вібрацією здійснюваний за допомогою вакуумного апарата, наприклад моделі АВМ-1. Цей апарат був розроблений колективом авторів в м. Києві в 1993 році, внесений до Державного реєстру (№ 126/95) медичних виробів і рекомендований до використання в медичній практиці на території України. В основу корисної моделі поставлена задача удосконалити спосіб проведення апаратного голкоаплікаційного масажу шляхом зміни апаратних засобів і режимів проведення процедур. Таким чином забезпечити найбільш ефективне лікування людини в порівнянні з іншими способами в рефлексотерапії. Поставлена задача вирішується тим, що в способі для проведення зонально-апаратної поверхневої голкотерапії, в якому за допомогою апаратного засобу здійснюють рефлексотерапію на заздалегідь визначені певні зони шкірної поверхні людини, згідно з корисною моделлю, на визначену лікарем, що лікує, зону шкірного покриву людини вібраційно впливають голкоаплікаторами Новоселова. При цьому вибір експлуатаційних характеристик (частота і амплітуда пульсації вакууму, величина вакууму) проводять залежно від тієї хвороби, якою хворіє людина і задається шляхом настройки самого вакуумного апарата, а вибір того або іншого динамічного голкоаплікатора (за жорсткістю, розмірами, типами голок) здійснюється також залежно від характеру хвороби людини. Як голкоаплікатор вибрані "Динамічно концентруючі" голкоаплікатори Новоселова. Що стосується вібрації вживаною в ЗАПГТ за способом Новоселова, то давно відомо, що людина це коливальна система. Будь-яка форма життя має свої власні унікальні спектри електромагнітних коливань, тобто кожен мікро- і макроорганізм має власний специфічний спектр частот (спектр коливань). Розвиток патологічних процесів в організмі людини, викликані патогенними діями (космічні, соціально-патогенні, техногенні, гепатогенні), приводять до зміни цього спектра частот у вигляді появи дисгармонічних коливань, які можуть усуватися як із застосуванням ендогенної біорезонансної терапії (внутрішніми електромагнітними коливаннями в організмі пацієнта), так і за допомогою екзогенної біорезонансної терапії (зовнішніми електромагнітними коливаннями). Основна ідея застосування коливання в медицині полягає в тому, що при правильному підборі частоти лікувальної дії можна навіть при незначній амплітуді зовнішніх сигналів значно підсилювати нормальні (фізіологічні) або ослабляти патологічні (дисгормональні) коливання в біологічній системі. Достатньо подати на кожну проекцію (певну зону) ураженого органа, відповідно до його топографії, вібрацію з певною частотою, щоб через деякий час отримати лікувальний ефект. Вібрація, що створюється вакуумним апаратом (компресором) за способом Новоселова В.А. дозволяє організму самому вибрати свою резонансну частоту зі всього спектра часто і виключає шкідливу побічну їх дію. Особливістю ЗАПГТ за способом Новоселова В.А. є використання кілкоподібних чашок, виконаних з еластичної медичної гуми, що дозволяє щільно прилягати краям чашок до поверхні тіла людини. Це особливо важливо там де є малі радіуси закруглення, наприклад кінцівки, нерівності у вигляді складок або виступів різної природи, а також наявність в ній голкоаплікаторів - "Кактус" Некрасова або "Динамічно концентруючі" Новоселова [2], виконані у вигляді окремих знімних елементів - модулів округлої, квадратної або багатокутної форми сполучені один з іншим з утворенням зазору, що дозволяє при русі постійно залишатися в положенні, перпендикулярному поверхні тіла, не заважаючи виконанню певних рухів. Знімні модулі голкоаплікаторів розташовані по всій поверхні основи із зазором не менше 2 мм між ними. Основа на якій укріплені модулі виконана з повітропроникного матеріалу, наприклад поролону. Голкоаплікатори Некрасова і Новоселова виконані з достатньо щільного матеріалу, наприклад пластмаси (полістерол) з укріпленими на цій підставі дрібними голками (шпильками) з відстанню між ними 2 мм. Густе розташування голок дає їм можливість чинити тиск на шкіру, 2 UA 78004 U 5 10 15 20 25 30 35 40 45 50 55 60 не ушкоджуючи цілість шкірного покриву. Але у відмінності від набору голкоаплікаторів "Кактус" Некрасова, "Динамічно концентровані" голкоаплікатори Новоселова елементи, що колють, виконані на основі у вигляді спіральної кривої, наприклад Архімеда. Для ще більшого посилення лікувального ефекту в ЗАПГТ за способом Новоселова, гумові чашки можуть бути додатково обладнані, наприклад, пристроями немеханічної дії на шкірний покрив людини, наприклад точковими випромінювачами інфрачервоного спектра з довжиною хвилі від 5 до 25 мікрон, ідентичних за своєю природою амплітудно-частотним характеристикам всіх органів і нервових центрів людини або іншими точковими монохромними випромінювачами. Особливістю апаратної голкотерапії по способу Новоселова В.А. є дія не на окремі активні точки, що характерний для класичного, баночного і вакуумного масажу, а на великі поверхні шкірного покриву (зони). Міняючи апаратом частоту вібрації і силу, з якої голки притискаються до шкіри, досягається якісніший результат після порівняння з іншими методами рефлексотерапії (магнітопунктура, лазеропунктура, аквапунктура, кріопунктура і так далі). ЗАПГТ показана при захворюваннях органів дихання, серцево-судинної, нервової, сечовивідної і статевої систем, травлення, захворювань опорно-рухового апарата, а також можна використовувати в дерматології, отоларингології, ендокринології, в травматології, в ортопедії для зняття больових синдромів. Зокрема в ортопедії за допомогою апаратної голкотерапії можна набагато швидше повернути працездатність після травми (у 2-3 рази) в порівнянні з відомими рефлексогенними способами. ЗАПГТ успішно поєднується з фізіотерапевтичними процедурами, психотерапією, гомеопатією, мануальною терапією, масажем, лікарською терапією, тобто мова йде про комплексне лікуванні. При його використанні дозволяє істотно понизити дози лікарських засобів, прискорити процес одужання, а також сприяти запобіганню алергічним реакціям. ЗАПГТ має ряд переваг перед іншими методами рефлекторної дії: - можна застосовувати в домашніх умовах; - практично відсутність протипоказань; - швидкий стійкий ефект лікування і направлений на подразнення рецепторів шкіри, а не активних точок; - фізіологічний, нешкідливий, не викликає побічних явищ, ускладнень; - універсальність застосування; - можливість застосування для пацієнтів будь-якого віку, починаючи з дітей грудного віку /3/; - простота у використанні; - не вимагає знань активних точок, меридіан. Наприклад в результаті проходження курсу лікування (15-20 процедур) у хворих досягався стійкий лікувальний ефект, який підтверджувався показниками ЕКГ, біохімічними аналізами іншими способами дослідження. В області кардіології голкоаплікаційний масаж благотворно впливає на лікування ішемічної хвороби серця, порушення розширення коронарних судин, поліпшення постачання м'язів міокарда киснем і глюкозою. У пульмонології у хворих, які страждають бронхіальною астмою, хронічним астматичним бронхітом, зменшується число нападів задухи, значно збільшується кількість мокроти, що виділяється, зменшується її в'язкість. В області травматології і ортопедії при застосуванні способу у значної частини хворих досягається зменшення або зникнення больового синдрому (у перших 2-3 дні), патологічній напруженості м'язів після перелому кісток, збільшення амплітуди руху в суглобах. Отримані позитивні суб'єктивні і об'єктивні дані при лікуванні цим способом, що дозволяє рекомендувати його у поєднанні з лікувальною гімнастикою при остеохондрозі різних відділів хребта, деформуючому артрозі великих суглобів кінцівок з обмеженням руху і болями, мікротравмах сухожиль, після видалення менісків колінних суглобів, після артротомії суглобів з усуненням контрактур. В урології дія апаратного голкоаплікаційного масажу на сегменти спинного мозку дозволяє швидко вивести з сечостатевої системи пісок і камені, а також нормалізувати функцію органа. Позитивний ефект ЗАПГТ відмічався і при його використанні в доопераційному і післяопераційному періоді з метою прискорення виведення наркозу, для боротьби проти застійних явищ у бронхах і легенях. Також цей спосіб можна з успіхом застосовувати в практиці спортивних тренувань, де основним напрямом є швидке підвищення працездатності спортсмена, поновлення спортсменів після великих фізичних перевантажень, профілактики лікування спортивних травм. З 1991 по 2011 рік з допомогою ЗАПГТ за способом Новоселова проліковано майже 12000 хворих (дорослих і дітей) з різноманітними захворюваннями. При цьому не спостерігалося ні 3 UA 78004 U 5 10 15 20 25 30 35 40 45 50 55 жодного випадку ускладнень або побічних явищ. Позитивні результати відмічалися майже в 90 % пацієнтів. Перевага запропонованого способу проведення Запита полягає в наступному: - гумові чашки, кілкоподібної форми, можуть прилягати до нерівної поверхні тіла людини; - знімні голкоаплікатори - це строго індивідуальні голки; - можливість застосування в різноманітних умовах (у стаціонарах, поліклініках, амбулаторіях, санаторіях, д/садах, в умовах швидкої допомоги, вдома і так далі); - простота виконання процедури; - обробка великих зон, яка не вимагає точного визначення активних точок на тілі людини; - практично немає протипоказань; - безболісність процедури; - висока ефективність відносно іншого методу принаймні в 2-3 рази. Для лікування різних захворювань за допомогою ЗАПГТ за способом Новоселова необхідно виділити на тілі людини декілька зон: - зона обов'язкової дії; - зона основна; - зона додаткова. Зона обов'язкової дії - це ділянка спини від VII шийного хребця до сідниць. Зона основна - це частина обов'язкової зони, а також задня поверхня шиї. Розрізняють 4 основних зони: потилична область шиї; зона верхньої частини спини; зона середньої частини спини і зона нижньої частини спини. Зона додаткова - це місцева зона, тобто локальної дії, зони дистрофічних змін, ущільнень або зони Захар’їна-Геда. Так при лікуванні хворих остеохондрозом хребта сеанс ЗАПГТ можна розділити на декілька етапів. Перший етап передбачає нанесення роздратувань масажним пристроєм уздовж хребетного стовпа і крижів незалежно від локалізації процесу (зона обов'язкової дії). Другий етап - залежно від локалізації процесу - надає тривалішу і інтенсивнішу дію на відповідні відділи хребетного стовпа (основна зона), так звану сегментарну дію: при остеохондрозі шийного відділу і захворювань верхніх кінцівок - на шийний; при захворюваннях органів грудної клітки - на шийний починаючи з III хребця і на грудній, закінчуючи VIII хребцем; при захворюваннях органів черевної порожнини - на грудній, починаючи з V хребця, і на попереково-крижовий, при остеохондрозі поперекового відділу і захворювань органів малого таза і нижніх кінцівок - на попереково-крижовий. На третьому етапі впливають на (додаткова зона) ділянки шкіри відповідно до ураженого органу і на больові (місцеві) зони. При проведенні ЗАПГТ використовують на першому етапі від 2-х до 4-х чашок з голкоаплікаторами одночасно. При цьому чашки повинні розміщуватися так, щоб одна була вища, а інша нижче - уздовж всього хребетного стовпа. Процедуру необхідно проводити по двох напрямах від низу до верху і зверху вниз. Тривалість дії в перші декілька сеансів на одному місці проводять в середньому 1-2 хвилини, поступово збільшуючи її до 3-5 хвилин. Тривалість всієї процедури в середньому складає 30-40 хвилин, залежно від площі дії. Зазвичай курс ЗАПГТ за способом Новоселова складається з 10-15 і більш за процедури. При необхідності курс повторюють через 2-3 тижні, враховуючи стан організму і від виду захворювання і його ступеня ураження. При остеохондрозі хребта [2] рекомендується поєднання ЗАПГТ з фізіопроцедурою, лікарською терапією і так далі. На фіг. 1 схематично показано апаратний засіб здійснення способу. На фіг. 2 - "Динамічно концентруючі" голкоаплікатори Новоселова в робочому вигляді у розрізі. Спосіб Новоселова для проведення ЗАПГТ здійснюється пристроєм, який містить засіб для фіксації голкоаплікаторів - чашок 1, які мають, наприклад, кілкоподібну форму, що виконані з еластичного пружинистого матеріалу, наприклад, з медичної гуми. По периметру чашки 1 є обод 2, при цьому товщина стінки обода менше товщини стінки чашки. Чашки можуть бути різного діаметра - від 20 до 90 мм. Всередині чашки вставлена пружиниста повітропроникна основа 3, наприклад, з пінополіуретану, на якій укріплені знімні модулі голкоаплікаторів 4. Як модулі можуть бути використані стимулятори "Кактус" Некрасова або "Динамічно концентруючі" (спіральні) голкоаплікатори Новоселова. 4 UA 78004 U 5 10 15 20 25 30 35 Модулі можуть бути круглої або квадратної форми на основі із зазором між голками не меньше 2 мм. Вони можуть бути виконані з різноманітних матеріалів - метал, пластмаса, дерево та з інших матеріалів. Чашки 1 з'єднуються з вакуумним програмованим вакуумним насосом (компресором) 5 за допомогою повітроводів 6, на якому розміщений клапан швидкого скидання вакуума. Вакуумний насос може бути будь-якої конструкції, який забезпечував створення пульсуючого вакууму, яке власне кажучи і приводить до вібрації чашки 1 з голкоаплікаторами 4. Спосіб реалізується таким чином. Вакуумний апарат 5, який викликає вібрацію величини ступеня вакууму усередині чашки (наприклад апарат мазкі АВМ-1) сполучають повітроводами 6 з чашками 1. Вибирають необхідні голкоаплікатори 4, закріплюють їх на основі 3 і вставляють в чашку. Після чого притискують чашку 1 з голкоаплікаторами 4 до тіла пацієнта і включають апарат 5. Одну з чашок з голкоаплікаторами притискають до зони хребта, наприклад, на рівні С5-07, другу на рівні S2-S4, а третю чашку на рівні Th1-Th4. Голкоаплікатори вибирають із спіральних голкоаплікаторів Новоселова або стимулятори "Кактус" Некрасова. За рахунок створеного в чашці 1 вакууму відбувається її притиснення до тіла пацієнта, тим же забезпечується силове притиснення голкоаплікаторів. Величина вакууму, а так і сила натиснення голок, а також вібраційні параметри їх дії задається в апараті 5. Розміщення модулів 4 з голками на пружній основі 3 забезпечує рівномірне натиснення всіх голок. По завершенню часу процедури відключають апарат 5. Джерела інформації: 1. Вельховер Е.С., Кушнір Г.В., Екстерорецепції шкіри, Кишинів, 1991. 2. Патент України № 37106. 3. Патент України № 17377. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб для проведення зонально-апаратної поверхневої голкотерапії, в якому за допомогою апаратного засобу здійснюють рефлексотерапію на зазделегідь визначені певні зони шкірної поверхні людини, який відрізняється тим, що на визначену лікарем, що лікує, зону шкірного покриву людини вібраційно впливають голкоаплікаторами Новоселова, при цьому вибір експлуатаційних характеристик (частота і амплітуда пульсації вакууму, величина вакууму) проводять залежно від тієї хвороби, якою хворіє людина, і задається шляхом настройки самого вакуумного апарата, а вибір того або іншого голкоаплікатора (за жорсткістю, розмірами, типів голок) здійснюється також залежно від характеру хвороби людини. 2. Спосіб за п. 1, який відрізняється тим, що як голкоаплікатор Новоселова вибрані "Динамічно концентруючі" голкоаплікатори. 5 UA 78004 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
