Механізм трансформації м`яких меблів “мтп 02″

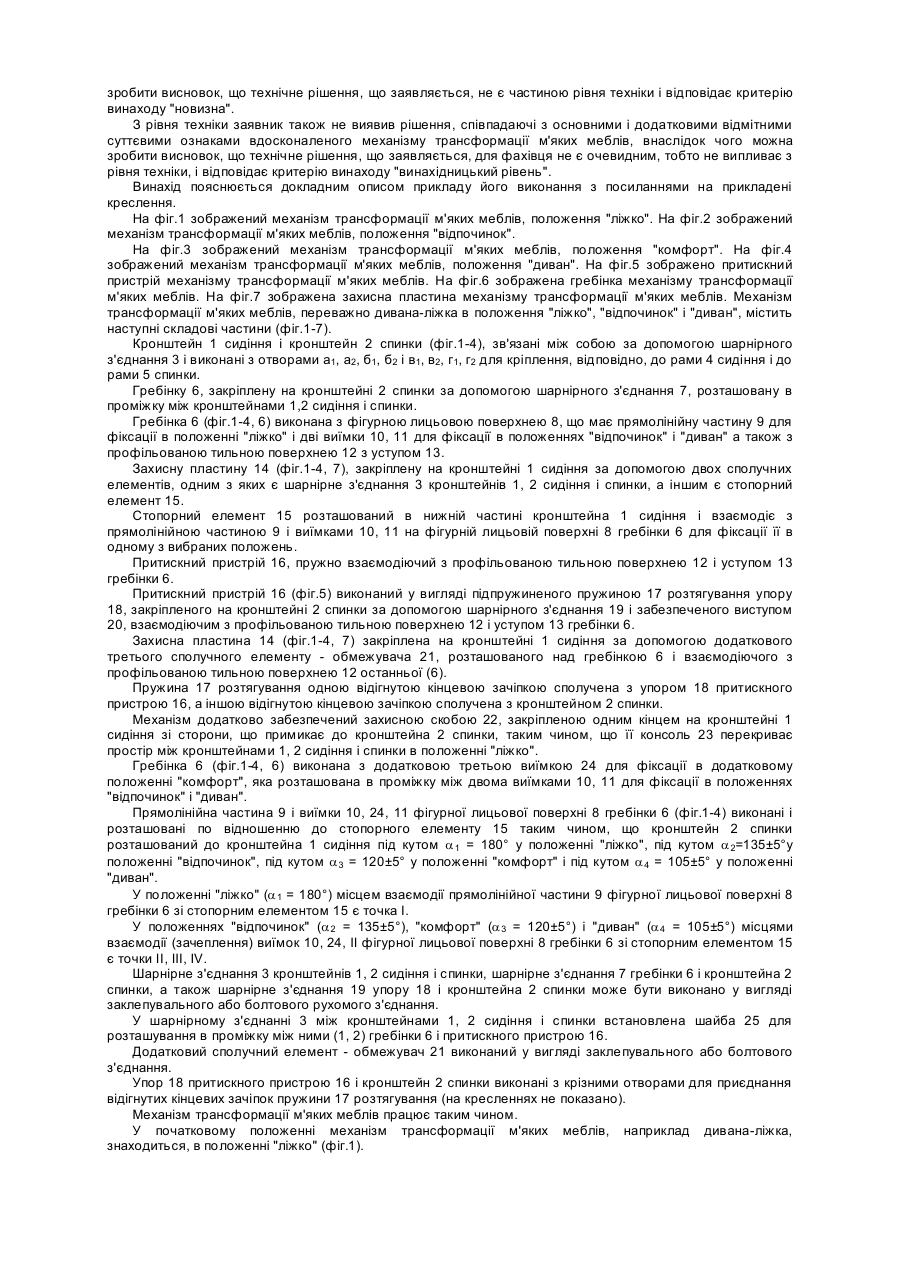

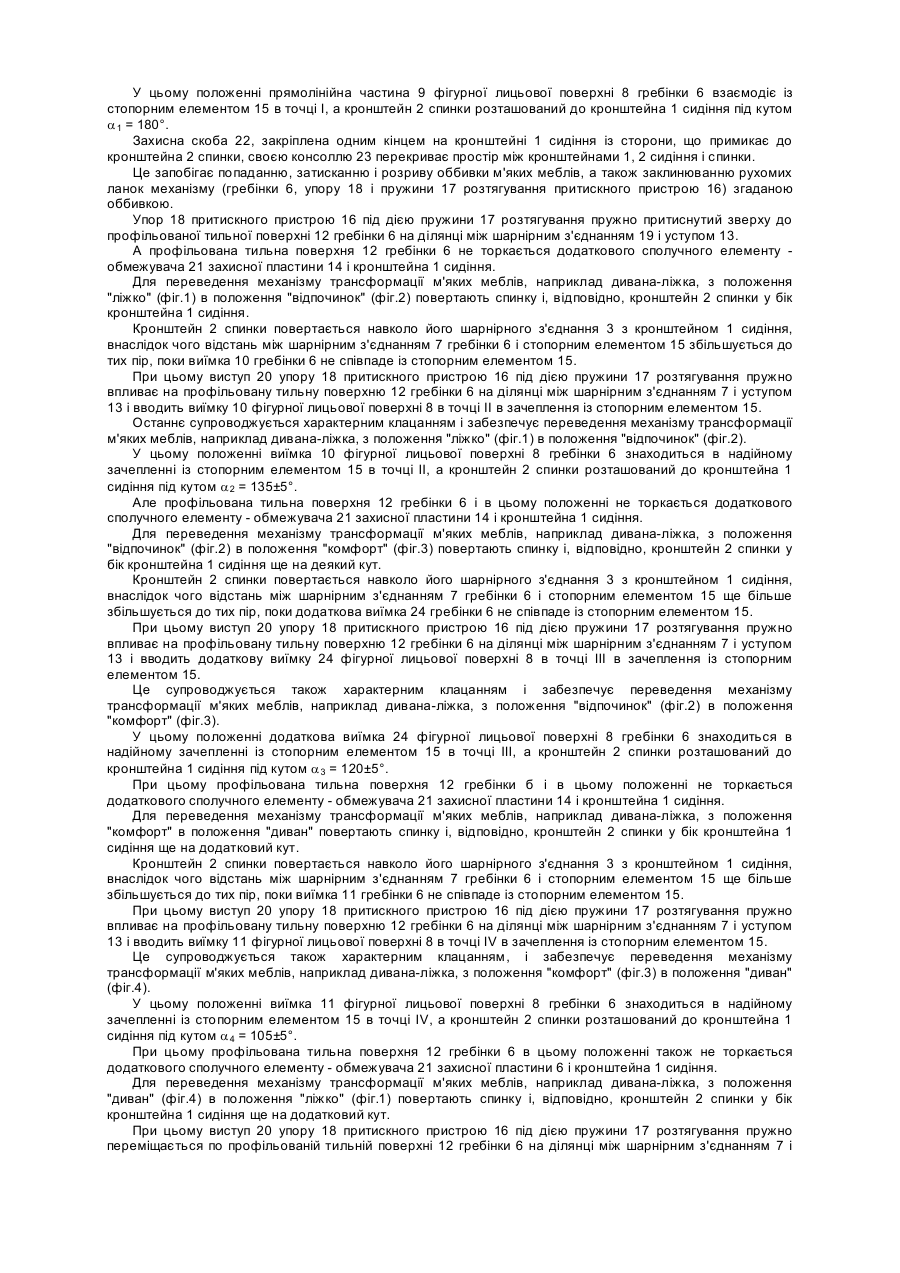

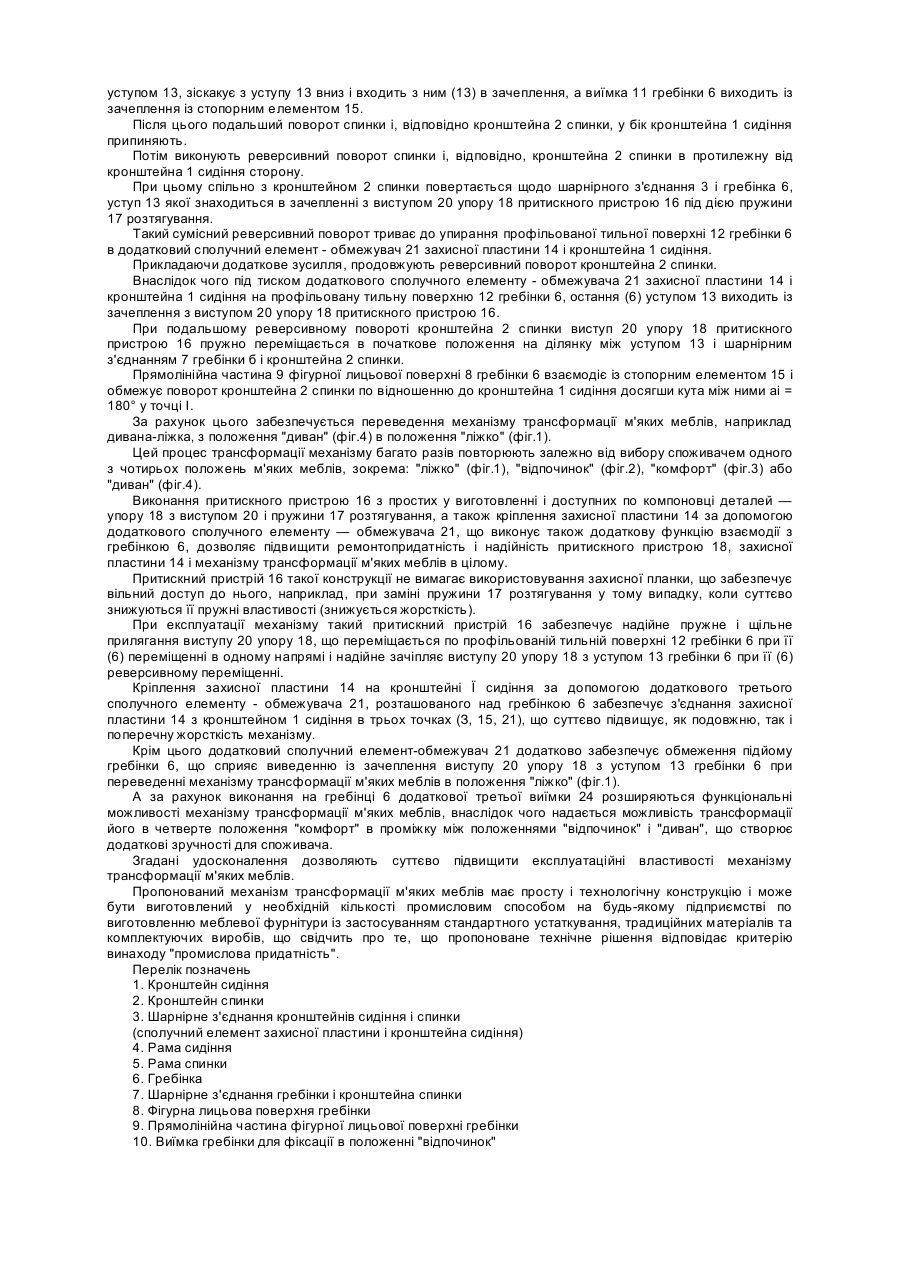

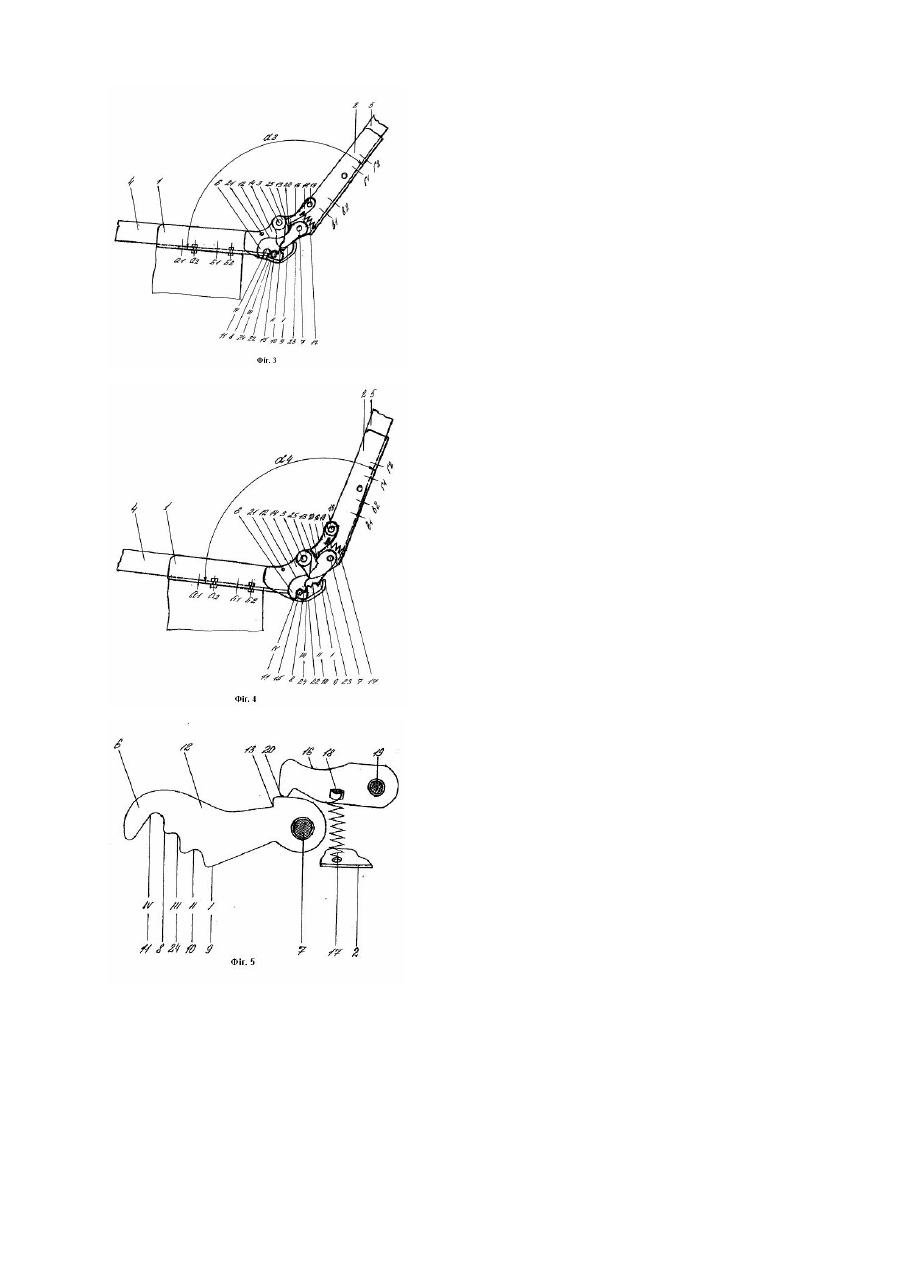

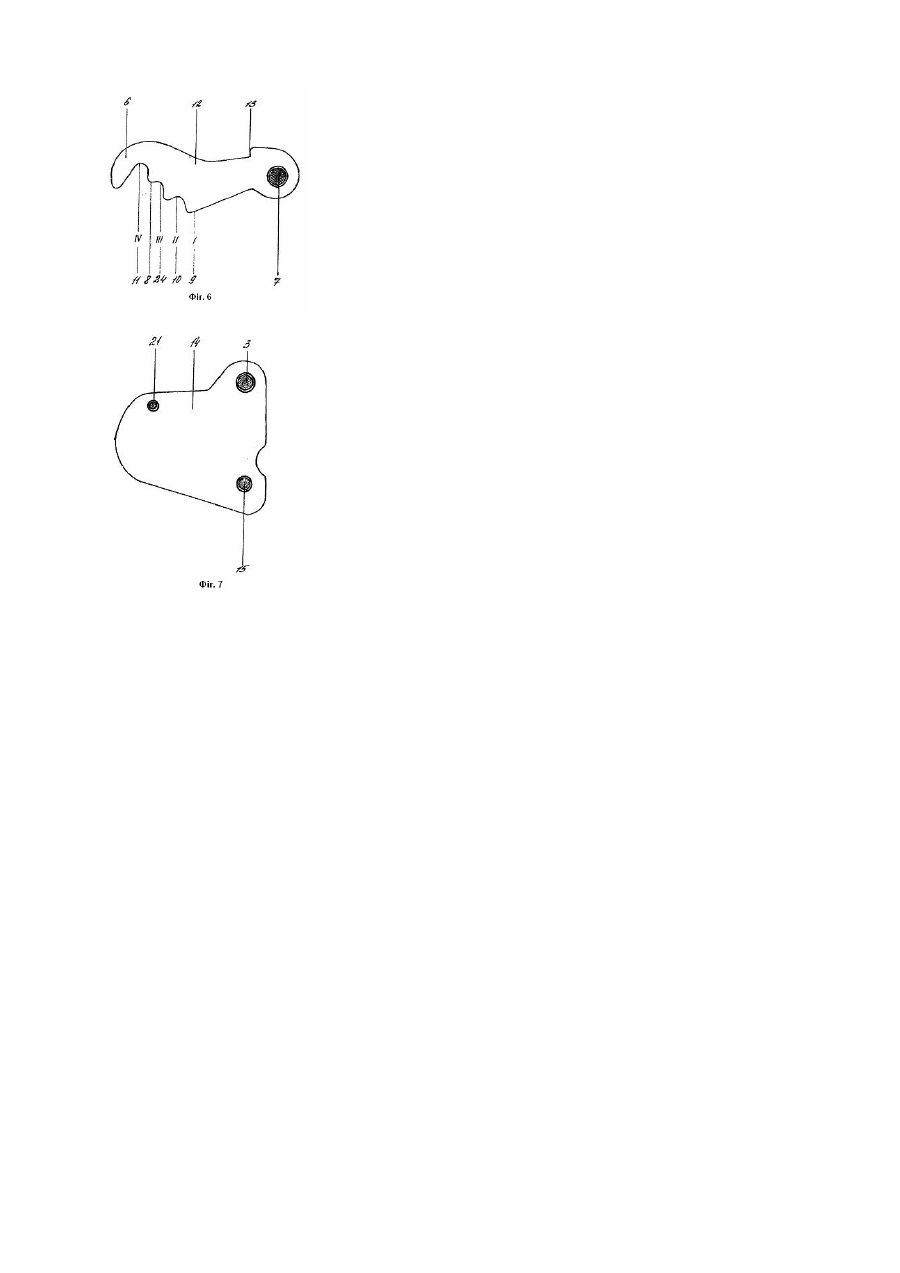

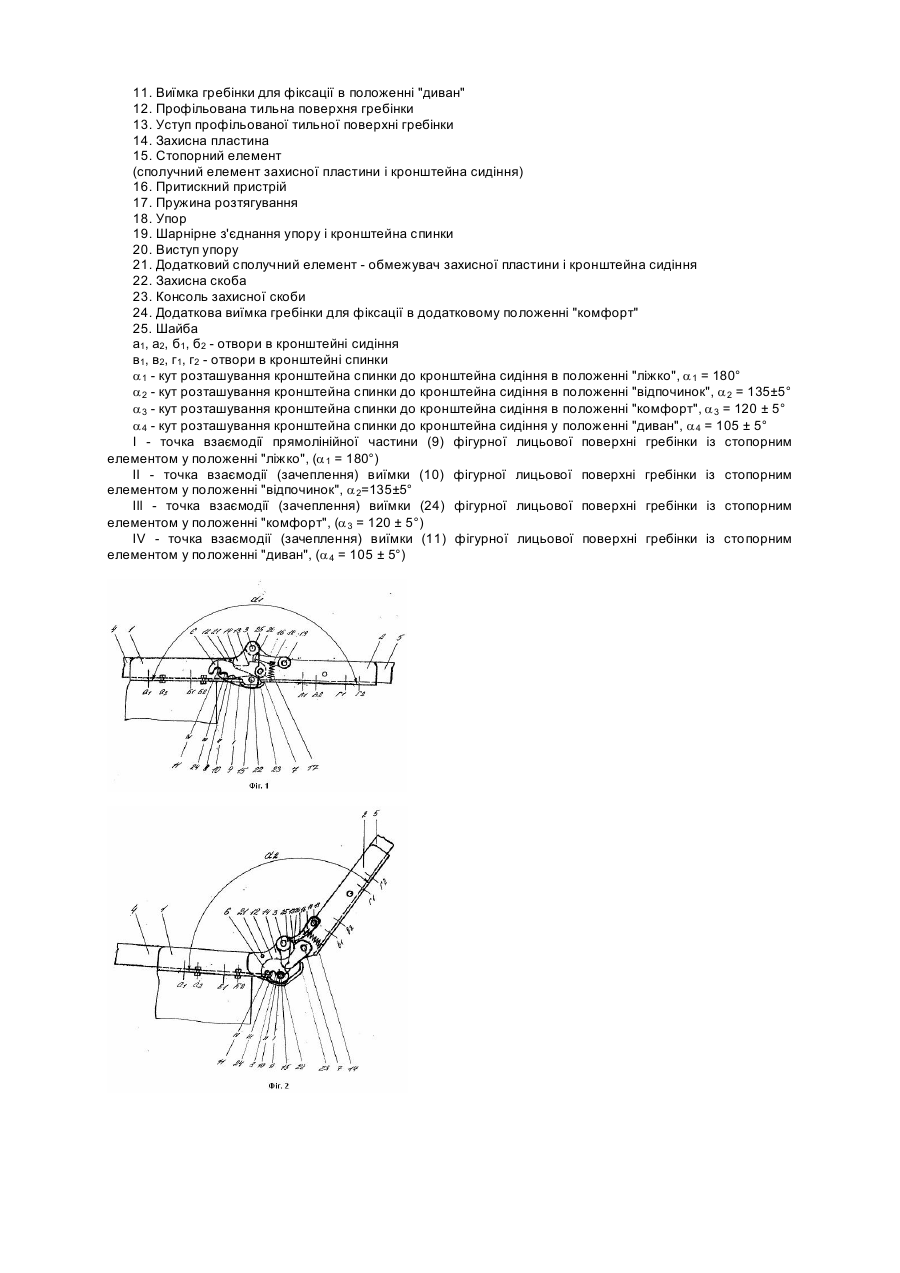

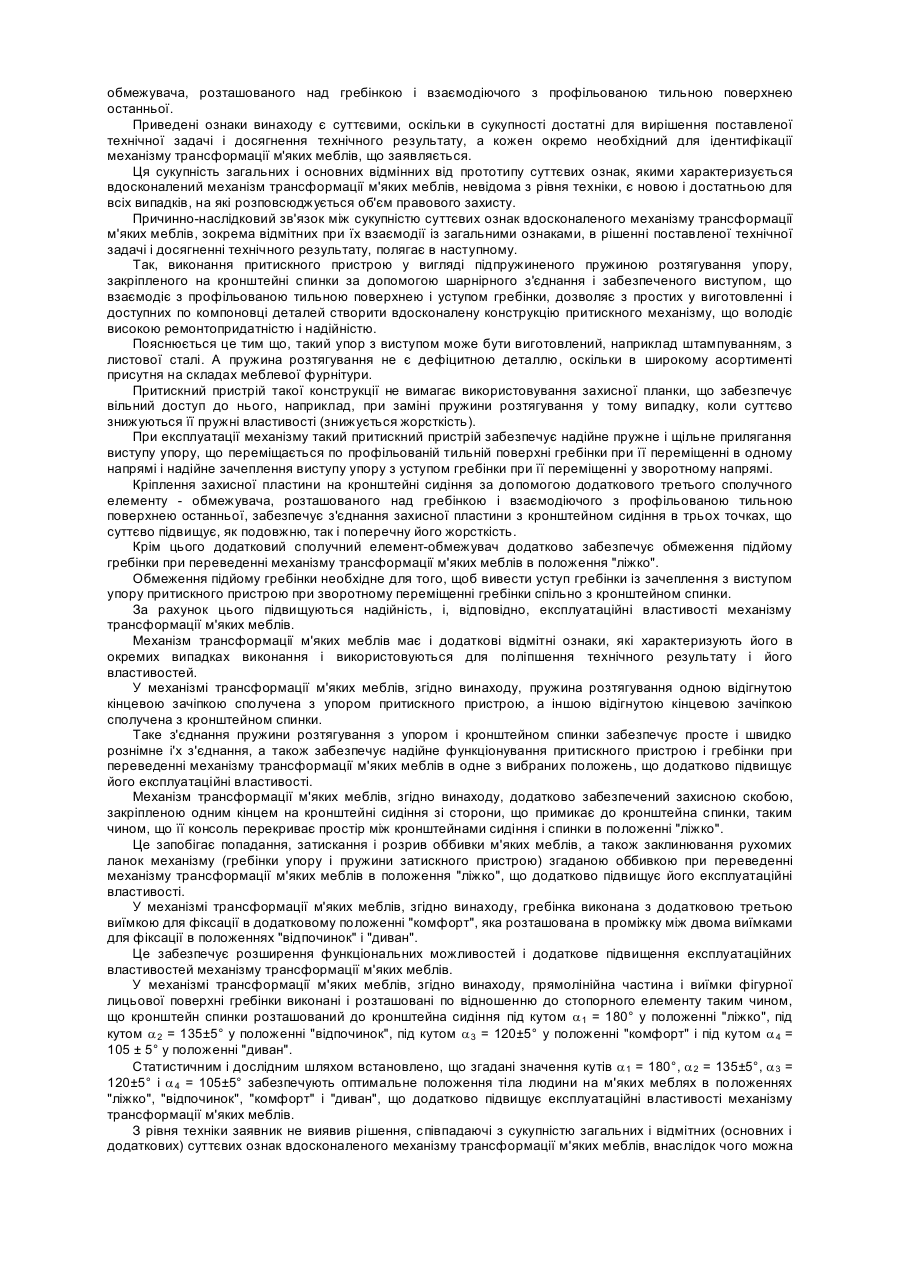

Винахід відноситься до механізмів трансформації м'яких меблів переважно дивана-ліжка в положення "ліжко", "відпочинок", "комфорт" і "диван" і може бути використаний в механізмах трансформації інших видів м'яких меблів, наприклад, крісла-ліжка. З рівня техніки відомий найближчий за призначенням і кількості загальних ознак аналогічний механізм трансформації м'яких меблів, переважно дивана-ліжка в положення "ліжко", "відпочинок" і "диван", що містить кронштейн сидіння і кронштейн спинки, зв'язані між собою за допомогою шарнірного з'єднання, гребінку, закріплену на кронштейні спинки за допомогою шарнірного з'єднання, розташовану в проміжку між кронштейнами сидіння і спинки і виконану з фігурною лицьовою поверхнею, що має прямолінійну частину для фіксації в положенні "ліжко" і дві виїмки для фіксації в положеннях "відпочинок" і "диван" а також з профільованою тильною поверхнею з уступом, захисну пластину, закріплену на кронштейні сидіння за допомогою двох сполучних елементів, одним з яких є шарнірне з'єднання кронштейнів сидіння і спинки, а іншим є стопорний елемент, розташований в нижній частині кронштейна сидіння і взаємодіючий з прямолінійною частиною і виїмками на фігурній лицьовій поверхні гребінки для фіксації її в одному з вибраних положень, а також притискний пристрій, що пружно взаємодіє з профільованою тильною поверхнею і уступом гребінки [ЕР 03 80156 Al (SEDAC-MECOBEL) 15.01.1990, найближчий аналог – прототип]. У відомому механізмі трансформації м'яких меблів притискний пристрій виконаний у вигляді спіральної плоскої пружини з відігнутими внутрішньою і зовнішньою кінцевими зачіпками, закріпленої на кронштейні спинки. Спіральна плоска пружина закрита захисною планкою, закріпленою на кронштейні спинки за допомогою не рознімних заклепувальних з'єднань. Внутрішня кінцева зачіпка спіральної плоскої пружини закріплена на виступі кронштейна спинки, а її зовнішня кінцева зачіпка пружно взаємодіє з профільованою тильною поверхнею і уступом гребінки. Недоліком відомого механізму трансформації м'яких меблів є недосконалість конструкції притискного пристрою і кріплення захисної пластини, внаслідок чого погіршуються експлуатаційні властивості механізму. Пояснюється це наступними причинами. В процесі експлуатації м'яких меблів спіральна плоска пружина притискного пристрою з часом суттєво втрачає пружні властивості, а відігнута внутрішня кінцева зачіпка ламається. Внаслідок чого притискний пристрій, а також механізм в цілому втрачають працездатність і виходять з ладу. Для відновлення працездатності механізму необхідно замінити спіральну плоску пружину, що практично неможливо. Викликано це тим, що відсутні запасні спіральні пружини такої складної і рідкісної конструкції. Навіть за наявності резервної пружини, доступ до місця її кріплення для заміни пружини, що вийшла з ладу, неможливий у зв'язку з тим, що це місце закрите захисною планкою, закріпленою на кронштейні спинки за допомогою не рознімних заклепувальних з'єднань. У зв'язку з тим, що захисна пластина, закріплена на кронштейні сидіння в двох точках, тобто за допомогою двох сполучних елементів, одним з яких є шарнірне з'єднання кронштейнів сидіння і спинки, а іншим є стопорний елемент, розташований в нижній частині кронштейна сидіння, то не забезпечується висока поперечна жорсткість механізму. Це приводить до перекосів положення елементів м'яких меблів (сидіння та/або спинки, наприклад, дивана-ліжка) або заклинювання механізму трансформації м'яких меблів в проміжних положеннях. За рахунок цього знижується надійність кріплення захисної пластини і експлуатаційні властивості механізму трансформації м'яких меблів. Технічною задачею винаходу є удосконалення механізму трансформації м'яких меблів шляхом виконання притискного пристрою з простих у виготовленні і доступних по компоновці деталей, а також кріплення притискної пластини за допомогою додаткового сполучного елементу, що виконує також додаткову функцію взаємодії з гребінкою, що дозволить підвищити ремонтопридатність і надійність притискного механізму і захисної пластини. Технічним результатом, який досягається при використовуванні вдосконаленого механізму трансформації м'яких меблів, є підвищення його експлуатаційних властивостей. Поставлена технічна задача вирішується, а технічний результат досягається тим, що в механізмі трансформації м'яких меблів, переважно дивана-ліжка в положення "ліжко", "відпочинок" і "диван", що містить кронштейн сидіння і кронштейн спинки, зв'язані між собою за допомогою шарнірного з'єднання, гребінку, закріплену на кронштейні спинки за допомогою шарнірного з'єднання, розташовану в проміжку між кронштейнами сидіння і спинки і виконану з фігурною лицьовою поверхнею, що має прямолінійну частину для фіксації в положенні "ліжко" і дві виїмки для фіксації в положеннях "відпочинок" і "диван" а також з профільованою тильною поверхнею з уступом, захисну пластину, закріплену на кронштейні сидіння за допомогою двох сполучних елементів, одним з яких є шарнірне з'єднання кронштейнів сидіння і спинки, а іншим є стопорний елемент, розташований в нижній частині кронштейна сидіння і взаємодіючий з прямолінійною частиною і виїмками на фігурній лицьовій поверхні гребінки для фіксації її в одному з вибраних положень, а також притискний пристрій, що пружно взаємодіє з профільованою тильною поверхнею і уступом гребінки, згідно винаходу, притискний пристрій виконаний у вигляді підпружиненого пружиною розтягування упору, закріпленого на кронштейні спинки за допомогою шарнірного з'єднання і забезпеченого виступом, що взаємодіє з профільованою тильною поверхнею і уступом гребінки, а захисна пластина закріплена на кронштейні сидіння за допомогою додаткового третього сполучного елементу обмежувача, розташованого над гребінкою і взаємодіючого з профільованою тильною поверхнею останньої. Приведені ознаки винаходу є суттєвими, оскільки в сукупності достатні для вирішення поставленої технічної задачі і досягнення технічного результату, а кожен окремо необхідний для ідентифікації механізму трансформації м'яких меблів, що заявляється. Ця сукупність загальних і основних відмінних від прототипу суттєвих ознак, якими характеризується вдосконалений механізм трансформації м'яких меблів, невідома з рівня техніки, є новою і достатньою для всіх випадків, на які розповсюджується об'єм правового захисту. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак вдосконаленого механізму трансформації м'яких меблів, зокрема відмітних при їх взаємодії із загальними ознаками, в рішенні поставленої технічної задачі і досягненні технічного результату, полягає в наступному. Так, виконання притискного пристрою у вигляді підпружиненого пружиною розтягування упору, закріпленого на кронштейні спинки за допомогою шарнірного з'єднання і забезпеченого виступом, що взаємодіє з профільованою тильною поверхнею і уступом гребінки, дозволяє з простих у виготовленні і доступних по компоновці деталей створити вдосконалену конструкцію притискного механізму, що володіє високою ремонтопридатністю і надійністю. Пояснюється це тим що, такий упор з виступом може бути виготовлений, наприклад штампуванням, з листової сталі. А пружина розтягування не є дефіцитною деталлю, оскільки в широкому асортименті присутня на складах меблевої фурнітури. Притискний пристрій такої конструкції не вимагає використовування захисної планки, що забезпечує вільний доступ до нього, наприклад, при заміні пружини розтягування у тому випадку, коли суттєво знижуються її пружні властивості (знижується жорсткість). При експлуатації механізму такий притискний пристрій забезпечує надійне пружне і щільне прилягання виступу упору, що переміщається по профільованій тильній поверхні гребінки при її переміщенні в одному напрямі і надійне зачеплення виступу упору з уступом гребінки при її переміщенні у зворотному напрямі. Кріплення захисної пластини на кронштейні сидіння за допомогою додаткового третього сполучного елементу - обмежувача, розташованого над гребінкою і взаємодіючого з профільованою тильною поверхнею останньої, забезпечує з'єднання захисної пластини з кронштейном сидіння в трьох точках, що суттєво підвищує, як подовжню, так і поперечну його жорсткість. Крім цього додатковий сполучний елемент-обмежувач додатково забезпечує обмеження підйому гребінки при переведенні механізму трансформації м'яких меблів в положення "ліжко". Обмеження підйому гребінки необхідне для того, щоб вивести уступ гребінки із зачеплення з виступом упору притискного пристрою при зворотному переміщенні гребінки спільно з кронштейном спинки. За рахунок цього підвищуються надійність, і, відповідно, експлуатаційні властивості механізму трансформації м'яких меблів. Механізм трансформації м'яких меблів має і додаткові відмітні ознаки, які характеризують його в окремих випадках виконання і використовуються для поліпшення технічного результату і його властивостей. У механізмі трансформації м'яких меблів, згідно винаходу, пружина розтягування одною відігнутою кінцевою зачіпкою сполучена з упором притискного пристрою, а іншою відігнутою кінцевою зачіпкою сполучена з кронштейном спинки. Таке з'єднання пружини розтягування з упором і кронштейном спинки забезпечує просте і швидко рознімне і'х з'єднання, а також забезпечує надійне функціонування притискного пристрою і гребінки при переведенні механізму трансформації м'яких меблів в одне з вибраних положень, що додатково підвищує його експлуатаційні властивості. Механізм трансформації м'яких меблів, згідно винаходу, додатково забезпечений захисною скобою, закріпленою одним кінцем на кронштейні сидіння зі сторони, що примикає до кронштейна спинки, таким чином, що її консоль перекриває простір між кронштейнами сидіння і спинки в положенні "ліжко". Це запобігає попадання, затискання і розрив оббивки м'яких меблів, а також заклинювання рухомих ланок механізму (гребінки упору і пружини затискного пристрою) згаданою оббивкою при переведенні механізму трансформації м'яких меблів в положення "ліжко", що додатково підвищує його експлуатаційні властивості. У механізмі трансформації м'яких меблів, згідно винаходу, гребінка виконана з додатковою третьою виїмкою для фіксації в додатковому положенні "комфорт", яка розташована в проміжку між двома виїмками для фіксації в положеннях "відпочинок" і "диван". Це забезпечує розширення функціональних можливостей і додаткове підвищення експлуатаційних властивостей механізму трансформації м'яких меблів. У механізмі трансформації м'яких меблів, згідно винаходу, прямолінійна частина і виїмки фігурної лицьової поверхні гребінки виконані і розташовані по відношенню до стопорного елементу таким чином, що кронштейн спинки розташований до кронштейна сидіння під кутом a 1 = 180° у положенні "ліжко", під кутом a 2 = 135±5° у положенні "відпочинок", під кутом a 3 = 120±5° у положенні "комфорт" і під кутом a 4 = 105 ± 5° у положенні "диван". Статистичним і дослідним шляхом встановлено, що згадані значення кутів a 1 = 180°, a 2 = 135±5°, a 3 = 120±5° і a 4 = 105±5° забезпечують оптимальне положення тіла людини на м'яких меблях в положеннях "ліжко", "відпочинок", "комфорт" і "диван", що додатково підвищує експлуатаційні властивості механізму трансформації м'яких меблів. З рівня техніки заявник не виявив рішення, співпадаючі з сукупністю загальних і відмітних (основних і додаткових) суттєвих ознак вдосконаленого механізму трансформації м'яких меблів, внаслідок чого можна зробити висновок, що технічне рішення, що заявляється, не є частиною рівня техніки і відповідає критерію винаходу "новизна". З рівня техніки заявник також не виявив рішення, співпадаючі з основними і додатковими відмітними суттєвими ознаками вдосконаленого механізму трансформації м'яких меблів, внаслідок чого можна зробити висновок, що технічне рішення, що заявляється, для фахівця не є очевидним, тобто не випливає з рівня техніки, і відповідає критерію винаходу "винахідницький рівень". Винахід пояснюється докладним описом прикладу його виконання з посиланнями на прикладені креслення. На фіг.1 зображений механізм трансформації м'яких меблів, положення "ліжко". На фіг.2 зображений механізм трансформації м'яких меблів, положення "відпочинок". На фіг.3 зображений механізм трансформації м'яких меблів, положення "комфорт". На фіг.4 зображений механізм трансформації м'яких меблів, положення "диван". На фіг.5 зображено притискний пристрій механізму трансформації м'яких меблів. На фіг.6 зображена гребінка механізму трансформації м'яких меблів. На фіг.7 зображена захисна пластина механізму трансформації м'яких меблів. Механізм трансформації м'яких меблів, переважно дивана-ліжка в положення "ліжко", "відпочинок" і "диван", містить наступні складові частини (фіг.1-7). Кронштейн 1 сидіння і кронштейн 2 спинки (фіг.1-4), зв'язані між собою за допомогою шарнірного з'єднання 3 і виконані з отворами а1, а2, б1, б2 і в1, в2, г1, г2 для кріплення, відповідно, до рами 4 сидіння і до рами 5 спинки. Гребінку 6, закріплену на кронштейні 2 спинки за допомогою шарнірного з'єднання 7, розташовану в проміжку між кронштейнами 1,2 сидіння і спинки. Гребінка 6 (фіг.1-4, 6) виконана з фігурною лицьовою поверхнею 8, що має прямолінійну частину 9 для фіксації в положенні "ліжко" і дві виїмки 10, 11 для фіксації в положеннях "відпочинок" і "диван" а також з профільованою тильною поверхнею 12 з уступом 13. Захисну пластину 14 (фіг.1-4, 7), закріплену на кронштейні 1 сидіння за допомогою двох сполучних елементів, одним з яких є шарнірне з'єднання 3 кронштейнів 1, 2 сидіння і спинки, а іншим є стопорний елемент 15. Стопорний елемент 15 розташований в нижній частині кронштейна 1 сидіння і взаємодіє з прямолінійною частиною 9 і виїмками 10, 11 на фігурній лицьовій поверхні 8 гребінки 6 для фіксації її в одному з вибраних положень. Притискний пристрій 16, пружно взаємодіючий з профільованою тильною поверхнею 12 і уступом 13 гребінки 6. Притискний пристрій 16 (фіг.5) виконаний у вигляді підпружиненого пружиною 17 розтягування упору 18, закріпленого на кронштейні 2 спинки за допомогою шарнірного з'єднання 19 і забезпеченого виступом 20, взаємодіючим з профільованою тильною поверхнею 12 і уступом 13 гребінки 6. Захисна пластина 14 (фіг.1-4, 7) закріплена на кронштейні 1 сидіння за допомогою додаткового третього сполучного елементу - обмежувача 21, розташованого над гребінкою 6 і взаємодіючого з профільованою тильною поверхнею 12 останньої (6). Пружина 17 розтягування одною відігнутою кінцевою зачіпкою сполучена з упором 18 притискного пристрою 16, а іншою відігнутою кінцевою зачіпкою сполучена з кронштейном 2 спинки. Механізм додатково забезпечений захисною скобою 22, закріпленою одним кінцем на кронштейні 1 сидіння зі сторони, що примикає до кронштейна 2 спинки, таким чином, що її консоль 23 перекриває простір між кронштейнами 1, 2 сидіння і спинки в положенні "ліжко". Гребінка 6 (фіг.1-4, 6) виконана з додатковою третьою виїмкою 24 для фіксації в додатковому положенні "комфорт", яка розташована в проміжку між двома виїмками 10, 11 для фіксації в положеннях "відпочинок" і "диван". Прямолінійна частина 9 і виїмки 10, 24, 11 фігурної лицьової поверхні 8 гребінки 6 (фіг.1-4) виконані і розташовані по відношенню до стопорного елементу 15 таким чином, що кронштейн 2 спинки розташований до кронштейна 1 сидіння під кутом a 1 = 180° у положенні "ліжко", під кутом a 2=135±5°y положенні "відпочинок", під кутом a 3 = 120±5° у положенні "комфорт" і під кутом a 4 = 105±5° у положенні "диван". У положенні "ліжко" (a 1 = 180°) місцем взаємодії прямолінійної частини 9 фігурної лицьової поверхні 8 гребінки 6 зі стопорним елементом 15 є точка І. У положеннях "відпочинок" (a 2 = 135±5°), "комфорт" (a 3 = 120±5°) і "диван" (a 4 = 105±5°) місцями взаємодії (зачеплення) виїмок 10, 24, II фігурної лицьової поверхні 8 гребінки 6 зі стопорним елементом 15 є точки II, III, IV. Шарнірне з'єднання 3 кронштейнів 1, 2 сидіння і спинки, шарнірне з'єднання 7 гребінки 6 і кронштейна 2 спинки, а також шарнірне з'єднання 19 упору 18 і кронштейна 2 спинки може бути виконано у вигляді заклепувального або болтового рухомого з'єднання. У шарнірному з'єднанні 3 між кронштейнами 1, 2 сидіння і спинки встановлена шайба 25 для розташування в проміжку між ними (1, 2) гребінки 6 і притискного пристрою 16. Додатковий сполучний елемент - обмежувач 21 виконаний у вигляді заклепувального або болтового з'єднання. Упор 18 притискного пристрою 16 і кронштейн 2 спинки виконані з крізними отворами для приєднання відігнутих кінцевих зачіпок пружини 17 розтягування (на кресленнях не показано). Механізм трансформації м'яких меблів працює таким чином. У початковому положенні механізм трансформації м'яких меблів, наприклад дивана-ліжка, знаходиться, в положенні "ліжко" (фіг.1). У цьому положенні прямолінійна частина 9 фігурної лицьової поверхні 8 гребінки 6 взаємодіє із стопорним елементом 15 в точці І, а кронштейн 2 спинки розташований до кронштейна 1 сидіння під кутом a 1 = 180°. Захисна скоба 22, закріплена одним кінцем на кронштейні 1 сидіння із сторони, що примикає до кронштейна 2 спинки, своєю консоллю 23 перекриває простір між кронштейнами 1, 2 сидіння і спинки. Це запобігає попаданню, затисканню і розриву оббивки м'яких меблів, а також заклинюванню рухомих ланок механізму (гребінки 6, упору 18 і пружини 17 розтягування притискного пристрою 16) згаданою оббивкою. Упор 18 притискного пристрою 16 під дією пружини 17 розтягування пружно притиснутий зверху до профільованої тильної поверхні 12 гребінки 6 на ділянці між шарнірним з'єднанням 19 і уступом 13. А профільована тильна поверхня 12 гребінки 6 не торкається додаткового сполучного елементу обмежувача 21 захисної пластини 14 і кронштейна 1 сидіння. Для переведення механізму трансформації м'яких меблів, наприклад дивана-ліжка, з положення "ліжко" (фіг.1) в положення "відпочинок" (фіг.2) повертають спинку і, відповідно, кронштейн 2 спинки у бік кронштейна 1 сидіння. Кронштейн 2 спинки повертається навколо його шарнірного з'єднання 3 з кронштейном 1 сидіння, внаслідок чого відстань між шарнірним з'єднанням 7 гребінки 6 і стопорним елементом 15 збільшується до тих пір, поки виїмка 10 гребінки 6 не співпаде із стопорним елементом 15. При цьому виступ 20упору 18 притискного пристрою 16 під дією пружини 17 розтягування пружно впливає на профільовану тильну поверхню 12 гребінки 6 на ділянці між шарнірним з'єднанням 7 і уступом 13 і вводить виїмку 10 фігурної лицьової поверхні 8 в точці II в зачеплення із стопорним елементом 15. Останнє супроводжується характерним клацанням і забезпечує переведення механізму трансформації м'яких меблів, наприклад дивана-ліжка, з положення "ліжко" (фіг.1) в положення "відпочинок" (фіг.2). У цьому положенні виїмка 10 фігурної лицьової поверхні 8 гребінки 6 знаходиться в надійному зачепленні із стопорним елементом 15 в точці II, а кронштейн 2 спинки розташований до кронштейна 1 сидіння під кутом a 2 = 135±5°. Але профільована тильна поверхня 12 гребінки 6 і в цьому положенні не торкається додаткового сполучного елементу - обмежувача 21 захисної пластини 14 і кронштейна 1 сидіння. Для переведення механізму трансформації м'яких меблів, наприклад дивана-ліжка, з положення "відпочинок" (фіг.2) в положення "комфорт" (фіг.3) повертають спинку і, відповідно, кронштейн 2 спинки у бік кронштейна 1 сидіння ще на деякий кут. Кронштейн 2 спинки повертається навколо його шарнірного з'єднання 3 з кронштейном 1 сидіння, внаслідок чого відстань між шарнірним з'єднанням 7 гребінки 6 і стопорним елементом 15 ще більше збільшується до тих пір, поки додаткова виїмка 24 гребінки 6 не співпаде із стопорним елементом 15. При цьому виступ 20 упору 18 притискного пристрою 16 під дією пружини 17 розтягування пружно впливає на профільовану тильну поверхню 12 гребінки 6 на ділянці між шарнірним з'єднанням 7 і уступом 13 і вводить додаткову виїмку 24 фігурної лицьової поверхні 8 в точці III в зачеплення із стопорним елементом 15. Це супроводжується також характерним клацанням і забезпечує переведення механізму трансформації м'яких меблів, наприклад дивана-ліжка, з положення "відпочинок" (фіг.2) в положення "комфорт" (фіг.3). У цьому положенні додаткова виїмка 24 фігурної лицьової поверхні 8 гребінки 6 знаходиться в надійному зачепленні із стопорним елементом 15 в точці III, а кронштейн 2 спинки розташований до кронштейна 1 сидіння під кутом a 3 = 120±5°. При цьому профільована тильна поверхня 12 гребінки б і в цьому положенні не торкається додаткового сполучного елементу - обмежувача 21 захисної пластини 14 і кронштейна 1 сидіння. Для переведення механізму трансформації м'яких меблів, наприклад дивана-ліжка, з положення "комфорт" в положення "диван" повертають спинку і, відповідно, кронштейн 2 спинки у бік кронштейна 1 сидіння ще на додатковий кут. Кронштейн 2 спинки повертається навколо його шарнірного з'єднання 3 з кронштейном 1 сидіння, внаслідок чого відстань між шарнірним з'єднанням 7 гребінки 6 і стопорним елементом 15 ще більше збільшується до тих пір, поки виїмка 11 гребінки 6 не співпаде із стопорним елементом 15. При цьому виступ 20 упору 18 притискного пристрою 16 під дією пружини 17 розтягування пружно впливає на профільовану тильну поверхню 12 гребінки 6 на ділянці між шарнірним з'єднанням 7 і уступом 13 і вводить виїмку 11 фігурної лицьової поверхні 8 в точці IV в зачеплення із стопорним елементом 15. Це супроводжується також характерним клацанням, і забезпечує переведення механізму трансформації м'яких меблів, наприклад дивана-ліжка, з положення "комфорт" (фіг.3) в положення "диван" (фіг.4). У цьому положенні виїмка 11 фігурної лицьової поверхні 8 гребінки 6 знаходиться в надійному зачепленні із стопорним елементом 15 в точці IV, а кронштейн 2 спинки розташований до кронштейна 1 сидіння під кутом a 4 = 105±5°. При цьому профільована тильна поверхня 12 гребінки 6 в цьому положенні також не торкається додаткового сполучного елементу - обмежувача 21 захисної пластини 6 і кронштейна 1 сидіння. Для переведення механізму трансформації м'яких меблів, наприклад дивана-ліжка, з положення "диван" (фіг.4) в положення "ліжко" (фіг.1) повертають спинку і, відповідно, кронштейн 2 спинки у бік кронштейна 1 сидіння ще на додатковий кут. При цьому виступ 20 упору 18 притискного пристрою 16 під дією пружини 17 розтягування пружно переміщається по профільованій тильній поверхні 12 гребінки 6 на ділянці між шарнірним з'єднанням 7 і уступом 13, зіскакує з уступу 13 вниз і входить з ним (13) в зачеплення, а виїмка 11 гребінки 6 виходить із зачеплення із стопорним елементом 15. Після цього подальший поворот спинки і, відповідно кронштейна 2 спинки, у бік кронштейна 1 сидіння припиняють. Потім виконують реверсивний поворот спинки і, відповідно, кронштейна 2 спинки в протилежну від кронштейна 1 сидіння сторону. При цьому спільно з кронштейном 2 спинки повертається щодо шарнірного з'єднання 3 і гребінка 6, уступ 13 якої знаходиться в зачепленні з виступом 20 упору 18 притискного пристрою 16 під дією пружини 17 розтягування. Такий сумісний реверсивний поворот триває до упирання профільованої тильної поверхні 12 гребінки 6 в додатковий сполучний елемент - обмежувач 21 захисної пластини 14 і кронштейна 1 сидіння. Прикладаючи додаткове зусилля, продовжують реверсивний поворот кронштейна 2 спинки. Внаслідок чого під тиском додаткового сполучного елементу - обмежувача 21 захисної пластини 14 і кронштейна 1 сидіння на профільовану тильну поверхню 12 гребінки 6, остання (6) уступом 13 виходить із зачеплення з виступом 20 упору 18 притискного пристрою 16. При подальшому реверсивному повороті кронштейна 2 спинки виступ 20 упору 18 притискного пристрою 16 пружно переміщається в початкове положення на ділянку між уступом 13 і шарнірним з'єднанням 7 гребінки б і кронштейна 2 спинки. Прямолінійна частина 9 фігурної лицьової поверхні 8 гребінки 6 взаємодіє із стопорним елементом 15 і обмежує поворот кронштейна 2 спинки по відношенню до кронштейна 1 сидіння досягши кута між ними аі = 180° у точці І. За рахунок цього забезпечується переведення механізму трансформації м'яких меблів, наприклад дивана-ліжка, з положення "диван" (фіг.4) в положення "ліжко" (фіг.1). Цей процес трансформації механізму багато разів повторюють залежно від вибору споживачем одного з чотирьох положень м'яких меблів, зокрема: "ліжко" (фіг.1), "відпочинок" (фіг.2), "комфорт" (фіг.3) або "диван" (фіг.4). Виконання притискного пристрою 16 з простих у виготовленні і доступних по компоновці деталей — упору 18 з виступом 20 і пружини 17 розтягування, а також кріплення захисної пластини 14 за допомогою додаткового сполучного елементу — обмежувача 21, що виконує також додаткову функцію взаємодії з гребінкою 6, дозволяє підвищити ремонтопридатність і надійність притискного пристрою 18, захисної пластини 14 і механізму трансформації м'яких меблів в цілому. Притискний пристрій 16 такої конструкції не вимагає використовування захисної планки, що забезпечує вільний доступ до нього, наприклад, при заміні пружини 17 розтягування у тому випадку, коли суттєво знижуються її пружні властивості (знижується жорсткість). При експлуатації механізму такий притискний пристрій 16 забезпечує надійне пружне і щільне прилягання виступу 20 упору 18, що переміщається по профільованій тильній поверхні 12 гребінки 6 при її (6) переміщенні в одному напрямі і надійне зачіпляє виступу 20 упору 18 з уступом 13 гребінки 6 при її (6) реверсивному переміщенні. Кріплення захисної пластини 14 на кронштейні Ї сидіння за допомогою додаткового третього сполучного елементу - обмежувача 21, розташованого над гребінкою 6 забезпечує з'єднання захисної пластини 14 з кронштейном 1 сидіння в трьох точках (З, 15, 21), що суттєво підвищує, як подовжню, так і поперечну жорсткість механізму. Крім цього додатковий сполучний елемент-обмежувач 21 додатково забезпечує обмеження підйому гребінки 6, що сприяє виведенню із зачеплення виступу 20 упору 18 з уступом 13 гребінки 6 при переведенні механізму трансформації м'яких меблів в положення "ліжко" (фіг.1). А за рахунок виконання на гребінці 6 додаткової третьої виїмки 24 розширяються функціональні можливості механізму трансформації м'яких меблів, внаслідок чого надається можливість трансформації його в четверте положення "комфорт" в проміжку між положеннями "відпочинок" і "диван", що створює додаткові зручності для споживача. Згадані удосконалення дозволяють суттєво підвищити експлуатаційні властивості механізму трансформації м'яких меблів. Пропонований механізм трансформації м'яких меблів має просту і технологічну конструкцію і може бути виготовлений у необхідній кількості промисловим способом на будь-якому підприємстві по виготовленню меблевої фурнітури із застосуванням стандартного устаткування, традиційних матеріалів та комплектуючих виробів, що свідчить про те, що пропоноване технічне рішення відповідає критерію винаходу "промислова придатність". Перелік позначень 1. Кронштейн сидіння 2. Кронштейн спинки 3. Шарнірне з'єднання кронштейнів сидіння і спинки (сполучний елемент захисної пластини і кронштейна сидіння) 4. Рама сидіння 5. Рама спинки 6. Гребінка 7. Шарнірне з'єднання гребінки і кронштейна спинки 8. Фігурна лицьова поверхня гребінки 9. Прямолінійна частина фігурної лицьової поверхні гребінки 10. Виїмка гребінки для фіксації в положенні "відпочинок" 11. Виїмка гребінки для фіксації в положенні "диван" 12. Профільована тильна поверхня гребінки 13. Уступ профільованої тильної поверхні гребінки 14. Захисна пластина 15. Стопорний елемент (сполучний елемент захисної пластини і кронштейна сидіння) 16. Притискний пристрій 17. Пружина розтягування 18. Упор 19. Шарнірне з'єднання упору і кронштейна спинки 20. Виступ упору 21. Додатковий сполучний елемент - обмежувач захисної пластини і кронштейна сидіння 22. Захисна скоба 23. Консоль захисної скоби 24. Додаткова виїмка гребінки для фіксації в додатковому положенні "комфорт" 25. Шайба а1, а2, б1, б2 - отвори в кронштейні сидіння в1, в2, г1, г2 - отвори в кронштейні спинки a 1 - кут розташування кронштейна спинки до кронштейна сидіння в положенні "ліжко", a 1 = 180° a 2 - кут розташування кронштейна спинки до кронштейна сидіння в положенні "відпочинок", a 2 = 135±5° a 3 - кут розташування кронштейна спинки до кронштейна сидіння в положенні "комфорт", a 3 = 120 ± 5° a 4 - кут розташування кронштейна спинки до кронштейна сидіння у положенні "диван", a 4 = 105 ± 5° І - точка взаємодії прямолінійної частини (9) фігурної лицьової поверхні гребінки із стопорним елементом у положенні "ліжко", (a 1 = 180°) II - точка взаємодії (зачеплення) виїмки (10) фігурної лицьової поверхні гребінки із стопорним елементом у положенні "відпочинок", a 2=135±5° Ill - точка взаємодії (зачеплення) виїмки (24) фігурної лицьової поверхні гребінки із стопорним елементом у положенні "комфорт", (a 3 = 120 ± 5°) IV - точка взаємодії (зачеплення) виїмки (11) фігурної лицьової поверхні гребінки із стопорним елементом у положенні "диван", (a 4 = 105 ± 5°)
