Предмет меблів, здатний до трансформації

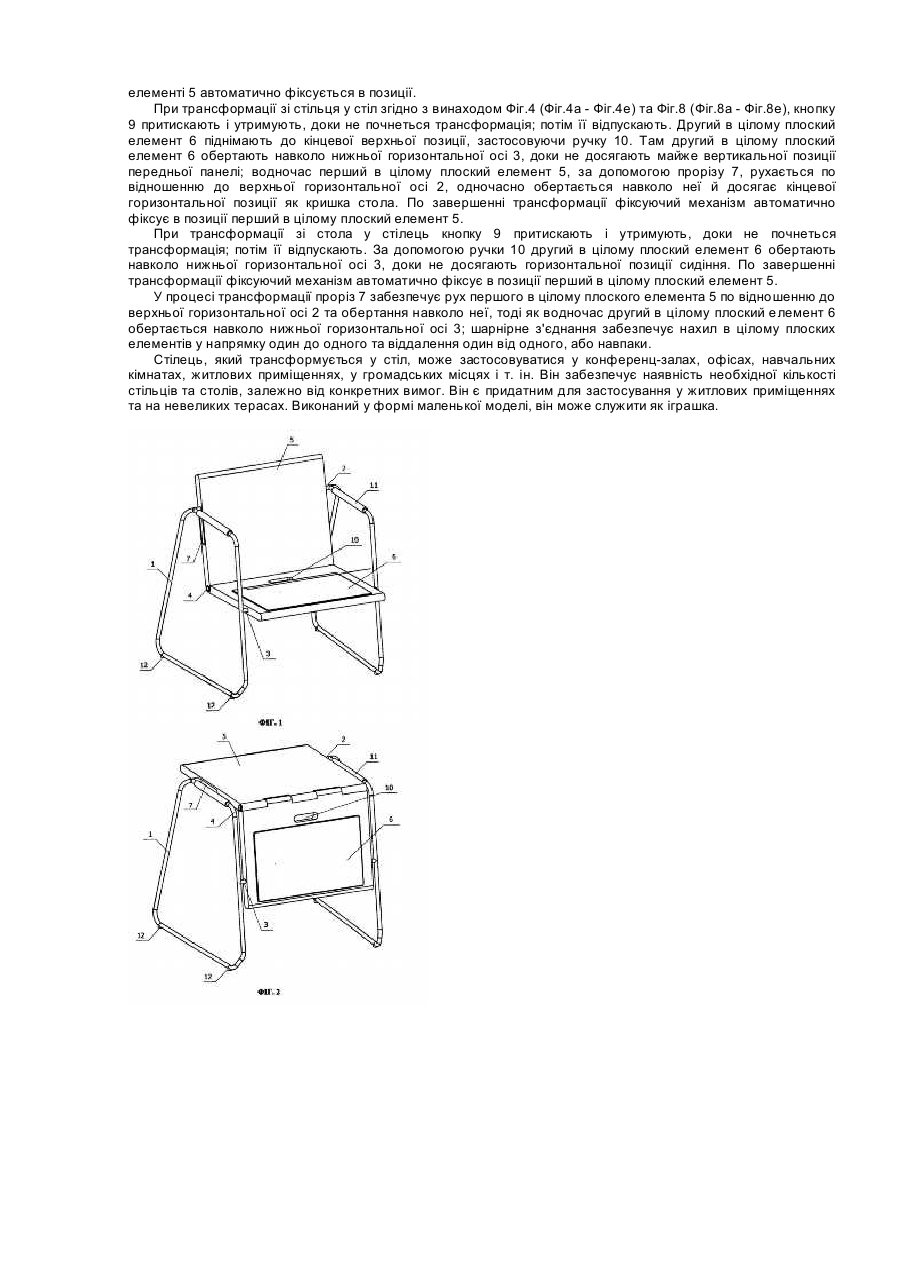

Винахід стосується предмета меблів, здатного до трансформації, зокрема, стільця, який трансформується у стіл і навпаки. Він належить до галузі меблевої промисловості й може бути застосований, наприклад, у конференц-залах, офісах, навчальних кімнатах, у житлових приміщеннях та в громадських місцях. Метою винаходу є забезпечення предмета меблів, зокрема, стільця, який трансформується у стіл і навпаки, причому вищезгаданий предмет меблів має просту конструкцію, яка забезпечує стійкість, а також легку і просту трансформацію. Згідно з варіантом виконання винаходу забезпечується стілець, який трансформується у стіл, який складається з двох у цілому плоских елементів, сполучених між собою, які перемикаються між першою позицією у вигляді сидіння та спинки та другою позицією у вигляді передньої панелі / лицьової поверхні та робочої поверхні, відповідно. Ці два в цілому плоскі елементи після перемикання з першої позиції у другу позицію і навпаки перебувають по суті в одній площині. В оптимальному варіанті виконання стільця забезпечуються два з'єднані в цілому плоскі елементи, закріплені на несучій конструкції, яка складається з двох зв'язаних бокових вертикальних елементів, розташованих на відстані один від одного. У проміжку, обмеженому двома боковими вертикальними елементами, розташовано два в цілому плоскі елементи. У формі стільця перший в цілому плоский елемент меблів утворює спинку, тоді як у формі стола перший в цілому плоский елементі рухається в іншу практично горизонтальну позицію, в якій він утворює робочу поверхню. У формі стільця другий в цілому плоский елемент предмета меблів утворює сидіння, тоді як у формі стола другий в цілому плоский елемент рухається в іншу практично вертикальну позицію, в якій він утворює передню панель стола. В іншому оптимальному варіанті виконання винаходу несуча конструкція має дві паралельні горизонтальні осі, які перебувають на різних рівнях, вищезгадана вісь є постійно закріпленою на двох бокових вертикальних елементах. Два в цілому плоскі елементи є зв'язаними за допомогою шарнірного з'єднання, вісь якого є паралельною горизонтальним осям. Перший в цілому плоский елемент є сполученим з верхньою горизонтальною віссю за допомогою прорізу або механізму, який дозволяє в цілому плоскому елементові здійснювати обертальний та поступальний рух відносно осі. Другий в цілому плоский елемент є сполученим з нижньою горизонтальною віссю, причому остання проходить крізь перший, або плоский елемент розташований над віссю, або за допомогою механізму, який дозволяє в цілому плоскому елементові здійснювати обертальний рух відносно осі. В альтернативному варіанті другий в цілому плоский елемент є сполученим з нижньою горизонтальною віссю за допомогою прорізу або механізму, в якому другий в цілому плоский елемент здійснює обертальний та поступальний рух відносно нижньої горизонтальної осі, тоді як перший в цілому плоский елемент є сполученим з верхньою горизонтальною віссю, причому вісь проходить крізь в цілому плоский елемент, або в цілому плоский елемент розташовується над віссю, або за допомогою механізму, який дозволяє в цілому плоскому елементові здійснювати обертальний рух відносно осі. При трансформації з позиції стільця у позицію стола, з вертикальної або майже вертикальної позиції, перший в цілому плоский елемент - спинка - приводиться в горизонтальну або майже горизонтальну позицію як кришка стола, тоді як другий в цілому плоский елементі сидіння - з горизонтальної або майже горизонтальної позиції, приводиться у вертикальну або майже вертикальну позицію як передня панель. У формі стільця перший в цілому плоский елемент та другий в цілому плоский елемент меблів в оптимальному варіанті утворюють кут від 80° до 130°, у ще кращому варіанті - кут від 100° до 105°. У даному разі нижня горизонтальна вісь сполучає два бокові вертикальні елементи в місці, яке визначає висоту позиції другого в цілому плоского елемента, яким є сидіння, по відношенню до підлоги. У формі стола перший в цілому плоский елемент та другий в цілому плоский елемент меблів в оптимальному варіанті утворюють кут від 80° до 130°, у ще кращому варіанті - кут від 100° до 105°. У даному разі верхня горизонтальна вісь сполучає два бокові вертикальні елементи в місці, яке визначає висоту позиції першого в цілому плоского елемента, яким є кришка стола, по відношенню до підлоги. Згідно зі ще одним оптимальним варіантом виконання одна з горизонтальних осей може складатися з двох півосей, закріплених на в цілому плоскому елементі. У процесі трансформації шарнірне з'єднання забезпечує плавну зміну позиції двох в цілому плоских елементів відносно один одного, збільшуючи кут, утворений між в цілому плоскими елементами, і навпаки. У процесі трансформації проріз забезпечує поступальний рух в цілому плоского елемента, у якому його зроблено, або який містить механізм, відповідно, відносно відповідної горизонтальної осі під час обертання кожного в цілому плоского елемента навколо горизонтальної осі, сполученої з ним, та перехід в цілому плоского елемента з вертикальної або майже вертикальної позиції в горизонтальну або майже горизонтальну позицію, і навпаки. У формі стільця вісь шарнірного з'єднання перебуває на одному або майже на одному рівні з нижньою горизонтальною віссю. Під час трансформації у стіл вісь шарнірного з'єднання рухається на одному або майже на одному рівні з верхньою горизонтальною віссю. Позиції верхньої та нижньої горизонтальних осей залишаються незмінними. Два бокові вертикальні елементи необов'язково можуть бути утворені як рами, що мають закритий або відкритий контур. Бокові вертикальні елементи можуть бути утворені у будь-якій прийнятній геометричній формі, в оптимальному варіанті - у формі бокових елементів у вигляді панелі. Бокові вертикальні елементи можуть бути виконані з металу, пластмаси, волокнистої плити середньої густини (MDF), суцільного дерева, клеєної фанери, твердого HPL або іншого прийнятного матеріалу; їхня конструкція може бути нерозбірною або розбірною. Якщо дивитися згори, два бокові вертикальні елементи в оптимальному варіанті можуть бути паралельними один одному або бути розташованими під кутом. Перевага останньої позиції полягає в тому, що вона дозволяє боковим елементам виробу в позиції стільця рухатися між боковими елементами виробу в позиції диска, таким чином, дозволяючи застосовувати два вироби в комплекті. Конструкція бокових елементів виробу є такою, що дозволяє йому складатися в позиції стільця і в позиції стола. Два в цілому плоскі елементи можуть бути виконані з суцільного дерева, клеєної фанери; суцільного дерева та клеєної фанери; волокнистої плити середньої густини (MDF), MDF та суцільного дерева, твердого HPL або іншого прийнятного матеріалу. Для зручності при трансформації можна зробити ручку в одному з у цілому плоских елементів. Стілець, який трансформується у стіл, в оптимальному варіанті є оснащеним фіксуючим механізмом для забезпечення стабільності стільця або стола у будь-якій позиції і для полегшення трансформації. Фіксуючий механізм служить як засіб позиціонування та фіксації стільця, який трансформується у стіл і навпаки, і може бути закріплений у першому в цілому плоскому елементі, у другому в цілому плоскому елементі або у шарнірному з'єднанні. Згідно з першим оптимальним варіантом виконання фіксуючий механізм складається зі стяжної тяги, з'єднаної з пружиною на одному з її кінців; другий кінець є вільним. Стяжна тяга розташовується перпендикулярно верхній горизонтальній осі, проходить над нею і захоплює її. На її другому кінці пружина з'єднується з корпусом першого в цілому плоского елемента. Стяжна тяга має сформований в ній блокуючий уступ. У першому в цілому плоскому елементі є закріпленими блокуючий елемент та пускова кнопка, розташована у спеціальному заглибленні у кришці, над уступом стяжної тяги. Згідно з другим оптимальним варіантом виконання фіксуючий механізм складається зі стопорного штифта, пружини, розташованої під кнопкою, повзуна, який має отвір для проходження верхньої горизонтальної осі. Вісь проходить крізь повзун, з яким з'єднуються дві еластичні стрічки. На їх другому кінці еластичні стрічки з'єднуються з корпусом. Пружина тримає стопорний штифт у постійній заблокованій позиції. Згідно з третім оптимальним варіантом виконання фіксуючого механізму, він складається з таких самих елементів, що й другий варіант виконання, але еластичні стрічки замінено спіральною пружиною. На одному кінці спіральна пружина з'єднується з віссю шарнірного з'єднання, а на іншому кінці вона закріплюється на корпусі за допомогою втулки та шпильки. Вісь шарнірного з'єднання є закріпленою на корпусі другого в цілому плоского елемента. Спіральна пружина є напруженою таким чином, щоб утримувати предмет у позиції стола. Трансформація в позицію стільця має долати опір пружини. При трансформації в позицію стола пружина сприяє рухові. Четвертий варіант виконання фіксуючого механізму згідно з винаходом складається зі шпильки, крізь яку проходить верхня горизонтальна вісь. Шпилька блокується у блокуючому уступі; еластична стрічка, з'єднана з корпусом, проходить крізь шпильку. Переваги меблів згідно з винаходом мають багато аспектів. Згідно з вищезгаданими оптимальними варіантами виконання несуча конструкція є простою, легкою, міцною і стійкою. Осі несучої конструкції беруть участь у процесі трансформації і сприяють йому. В результаті предмет меблів має просту конструкцію і забезпечує стійкість у кінцевих позиціях стільця або стола. Трансформації зі стільця у стіл і навпаки досягають простим і швидким рухом, який не вимагає ніякого відгвинчування або загвинчування. У конструкції меблів у формі стільця, який трансформується у стіл згідно з винаходом, застосовують прості шарнірні з'єднання та осі, таким чином, забезпечуючи дешеве і швидке виробництво. Завдяки простій і легкій конструкції та легкій трансформації, цей предмет меблів має широке застосування, наприклад, для конференц-залів, офісів, навчальних кімнат, житлових приміщень, громадських місць та ін., а також як іграшка. Ще одна перевага винаходу полягає в тому, що предмет може бути виконаний з будь-якого типу прийнятних матеріалів, які застосовують у меблевій промисловості. Далі винахід, його функціонування та переваги детально пояснюються на прикладах оптимальних варіантів виконання з посиланням на супровідні креслення. На них: Фіг.1 є перспективою першого варіанта виконання здатного до трансформації предмета меблів згідно з винаходом у формі стільця; Фіг.2 є перспективою першого варіанта виконання здатного до трансформації предмета меблів, показаного на Фіг.1, який було трансформовано у стіл; Фіг.3 показує різні види несучої конструкції меблів згідно з Фіг.1 та 2; Фіг.3а є видом спереду несучої конструкції; Фіг.3b є боковою проекцією несучої конструкції; Фіг.3е є горизонтальною проекцією несучої конструкції; Фіг.3d є перспективою несучої конструкції; Фіг.4 є боковою проекцією меблів згідно з Фігурами 1 та 2, на якій показано трансформацію зі стільця у стіл (Фіг.4а-4е); Фіг.5 є перспективою другого варіанта виконання здатного до трансформації предмета меблів згідно з винаходом у формі стільця; Фіг.6 є перспективою другого варіанта виконання здатного до трансформації предмета меблів, показаного на Фіг. 5, який було трансформовано у стіл; Фіг.7 показує різні види несучої конструкції меблів згідно з Фіг.5 та 6; Фіг.7а є видом спереду несучої конструкції; Фіг.7b є боковою проекцією несучої конструкції; Фіг.7с є горизонтальною проекцією несучої конструкції; Фіг.7d є перспективою несучої конструкції; Фіг.8 є боковою проекцією меблів згідно з Фігурами 1 та 2, яка показує трансформацію зі стільця у стіл (Фіг.8а-8е); Фіг.9 показує перший варіант виконання фіксуючого механізму, який застосовують у здатному до трансформації предметі меблів згідно з винаходом; Фіг.9а є боковою проекцією фіксуючого механізму; Фіг.9b є горизонтальною проекцією фіксуючого механізму; Фіг.9с є перспективою фіксуючого механізму; Фіг.10 показує другий варіант виконання фіксуючого механізму, який застосовують у здатному до трансформації предметі меблів згідно з винаходом; Фіг.10а є боковою проекцією фіксуючого механізму; Фіг.10b є горизонтальною проекцією фіксуючого механізму; Фіг.10с є перспективою фіксуючого механізму разом з окремим збільшеним зображенням фіксуючого механізму; Фіг.11 пояснює принцип монтажу предмета меблів, який включає фіксуючий механізм згідно з другим варіантом виконання; Фіг.12 показує третій варіант виконання фіксуючого механізму, який застосовують у здатному до трансформації предметі меблів згідно з винаходом; Фіг.12а є боковою проекцією фіксуючого механізму; Фіг.12b є горизонтальною проекцією фіксуючого механізму; Фіг.12с є перспективою фіксуючого механізму разом з окремим збільшеним зображенням фіксуючого механізму. Детальний опис оптимальних варіантів виконання Як показано на Фіг.1, стілець складається з несучої конструкції, яка включає два бокові вертикальні елементи, зв'язані з двома горизонтальними осями, які перебувають на різних рівнях, тобто верхньою горизонтальною віссю 2 та нижньою горизонтальною віссю 3. Два бокові вертикальні елементи 1 розташовуються під кутом. Бокові вертикальні елементи утворено у вигляді рами з металевих труб трапецоїдної форми, якщо дивитися збоку; вона тримається на парі ніжок 12. У верхній частині трубчастої рами передбачено підлокітники 11, виконані з пластмаси. У нижній передній частині рами з металевих труб є спеціальний вигин 15, який дозволяє складати виріб. Два в цілому плоскі елементи, перший в цілому плоский елемент 5 та другий в цілому плоский елемент 6, зв'язані за допомогою шарнірного з'єднання 4, розташовуються у проміжку, обмеженому боковими вертикальними елементами 1. Верхня горизонтальна вісь 2 та нижня горизонтальна вісь 3 є паралельними одна одній та осі шарнірного з'єднання 4. Верхня горизонтальна вісь 2 проходить крізь стінку першого в цілому плоского елемента 5, який може обертатися навколо своєї осі. У позиції стільця перший в цілому плоский елемент 5 функціонує як спинка, а в позиції стола він функціонує як кришка стола. Нижня горизонтальна вісь 3 проходить крізь стінку другого в цілому плоского елемента 6, який може обертатися навколо цієї ж осі. У позиції "стілець" другий в цілому плоский елемент 6 є сидінням, а в позиції "стіл" він є передньою панеллю. Стінка першого в цілому плоского елемента 5, що тримає верхню горизонтальну вісь 2, має проріз 7, який дозволяє здійснювати поступальний та обертальний рух навколо осі 2. Стілець має фіксуючий механізм, розташований у першому в цілому плоскому елементі 5, накритому кришкою, на якій знаходиться кнопка 9. Другий в цілому плоский елемент 6 має ручку 10, розташовану поблизу від шарнірного з'єднання. Цей варіант показано на Фігурах з 1 по 4. В іншому варіанті виконання винаходу, показаному на Фігурах з 5 по 8, бокові вертикальні елементи 1.1 несучої конструкції утворено у вигляді відкритої рами (Фіг.7), один кінець яких є сполученим з верхньою горизонтальною віссю 2, а другий – з нижньою горизонтальною віссю 3.1, виконаною як дві півосі, закріплені на другому в цілому плоскому елементі 6. Один варіант виконання фіксуючого механізму 13, показаного на Фігурі 9, складається зі стяжної тяги 13.1.а, з'єднаної на одному кінці з пружиною 13.1.b; другий кінець є вільним. Стяжна тяга 13.1.а розташовується перпендикулярно верхній горизонтальній осі 2, проходить над нею і захоплює її. На її другому кінці пружина 13.1.b є з'єднаною з корпусом 5.1 першого в цілому плоского елемента 5. Стяжна тяга 13.1.а має сформований в ній блокуючий уступ 13.1.e. На кришці 5.2 першого в цілому плоского елемента 5 закріплено блокуючий елемент, який не показано на фігурах, та пускову кнопку 9, розташовану у спеціальному заглибленні у кришці 5.2, над уступом стяжної тяги. Завдяки застосуванню фіксуючого механізму, можна розімкнути стілець шляхом натискання кнопки 9, після чого блокуючий уступ 13.1.с стяжної тяги 13.1.а розблоковується від блокуючого елемента, і розпочинається трансформація. Напрямні деталі 14 позиціонують вісь 2 по відношенню до першого в цілому плоского елемента 5. Другий варіант виконання фіксуючого механізму, показаний на Фігурі 10, складається зі стопорного штифта 13.2.b, пружини 13.2.а, розташованої під кнопкою 9, повзуна 13.2.c, який має отвір для проходження 2 осі; вісь 13.2.f, яка має дві пластмасові стрічки 13.2.є, проходить крізь повзун. Другий кінець еластичної стрічки з'єднується з корпусом 5.1. Пружина 13.2.а утримує стопорний штифт 13.2.b у постійній заблокованій позиції. Розблокування відбувається шляхом натискання кнопки 9, після чого стопорний штифт 13.2.b обертається навколо осі 13.2.f, розблоковується від повзуна 13.2.c, і розпочинається трансформація. Еластична стрічка 13.2.е тягне в цілому плоский елемент 5 у напрямку осі 2 і сприяє рухові до досягнення кінцевої позиції, стільця або стола. Коли досягається кінцева позиція, в цілому плоский елемент 5 автоматично фіксується у позиції. Третій варіант фіксуючого механізму, показаний на Фігурі 11, складається з тих самих елементів, що й другий варіант, але еластичні стрічки 13.2.е замінено на спіральну пружину 13.2.к. На одному кінці пружина 13.2.к є з'єднаною з віссю 4 шарнірного з'єднання, а на іншому вона закріплюється на корпусі 5.1 за допомогою втулки 13.2.g та шпильки 13.2.h. Вісь 4 є закріпленою на корпусі 6.1 другого в цілому плоского елемента 6. Спіральна пружина 13.2.к є напруженою таким чином, щоб утримувати предмет у позиції стола. Трансформація в позицію стільця має долати опір пружини. При трансформації в позицію стола пружина сприяє рухові. Четвертий варіант фіксуючого механізму, показаний на Фігурі 12, складається зі шпильки 13.3.а, крізь яку проходить верхня горизонтальна вісь 2. Шпилька 13.3.а блокується у блокуючому уступі 13.3.с; еластична стрічка 13.3.b проходить крізь шпильку 13.3.а. Еластична стрічка повертає шпильку навколо верхньої горизонтальної осі, і шпилька 13.3.а блокується у блокуючому уступі 13.3.с. Еластична стрічка 13.3.b тримає шпильку 13.3.а у постійній заблокованій позиції. Розблокування відбувається шляхом натискання кнопка 9, після чого шпилька 13.3.а долає блокуючий уступ 13.3.с і проковзує вздовж площини В. Еластична стрічка 13.3.b тягне в цілому плоский елемент 5 у напрямку осі 2 і сприяє рухові до досягнення кінцевої позиції, стільця або стола. Коли досягається кінцева позиція, в цілому плоский елементі 5 автоматично фіксується в позиції. При трансформації зі стільця у стіл згідно з винаходом Фіг.4 (Фіг.4а - Фіг.4е) та Фіг.8 (Фіг.8а - Фіг.8е), кнопку 9 притискають і утримують, доки не почнеться трансформація; потім її відпускають. Другий в цілому плоский елемент 6 піднімають до кінцевої верхньої позиції, застосовуючи ручку 10. Там другий в цілому плоский елемент 6 обертають навколо нижньої горизонтальної осі 3, доки не досягають майже вертикальної позиції передньої панелі; водночас перший в цілому плоский елемент 5, за допомогою прорізу 7, рухається по відношенню до верхньої горизонтальної осі 2, одночасно обертається навколо неї й досягає кінцевої горизонтальної позиції як кришка стола. По завершенні трансформації фіксуючий механізм автоматично фіксує в позиції перший в цілому плоский елемент 5. При трансформації зі стола у стілець кнопку 9 притискають і утримують, доки не почнеться трансформація; потім її відпускають. За допомогою ручки 10 другий в цілому плоский елемент 6 обертають навколо нижньої горизонтальної осі 3, доки не досягають горизонтальної позиції сидіння. По завершенні трансформації фіксуючий механізм автоматично фіксує в позиції перший в цілому плоский елемент 5. У процесі трансформації проріз 7 забезпечує рух першого в цілому плоского елемента 5 по відношенню до верхньої горизонтальної осі 2 та обертання навколо неї, тоді як водночас другий в цілому плоский елемент 6 обертається навколо нижньої горизонтальної осі 3; шарнірне з'єднання забезпечує нахил в цілому плоских елементів у напрямку один до одного та віддалення один від одного, або навпаки. Стілець, який трансформується у стіл, може застосовуватися у конференц-залах, офісах, навчальних кімнатах, житлових приміщеннях, у громадських місцях і т. ін. Він забезпечує наявність необхідної кількості стільців та столів, залежно від конкретних вимог. Він є придатним для застосування у житлових приміщеннях та на невеликих терасах. Виконаний у формі маленької моделі, він може служити як іграшка.
