Пристрій для очищення та порційного продажу очищеної води

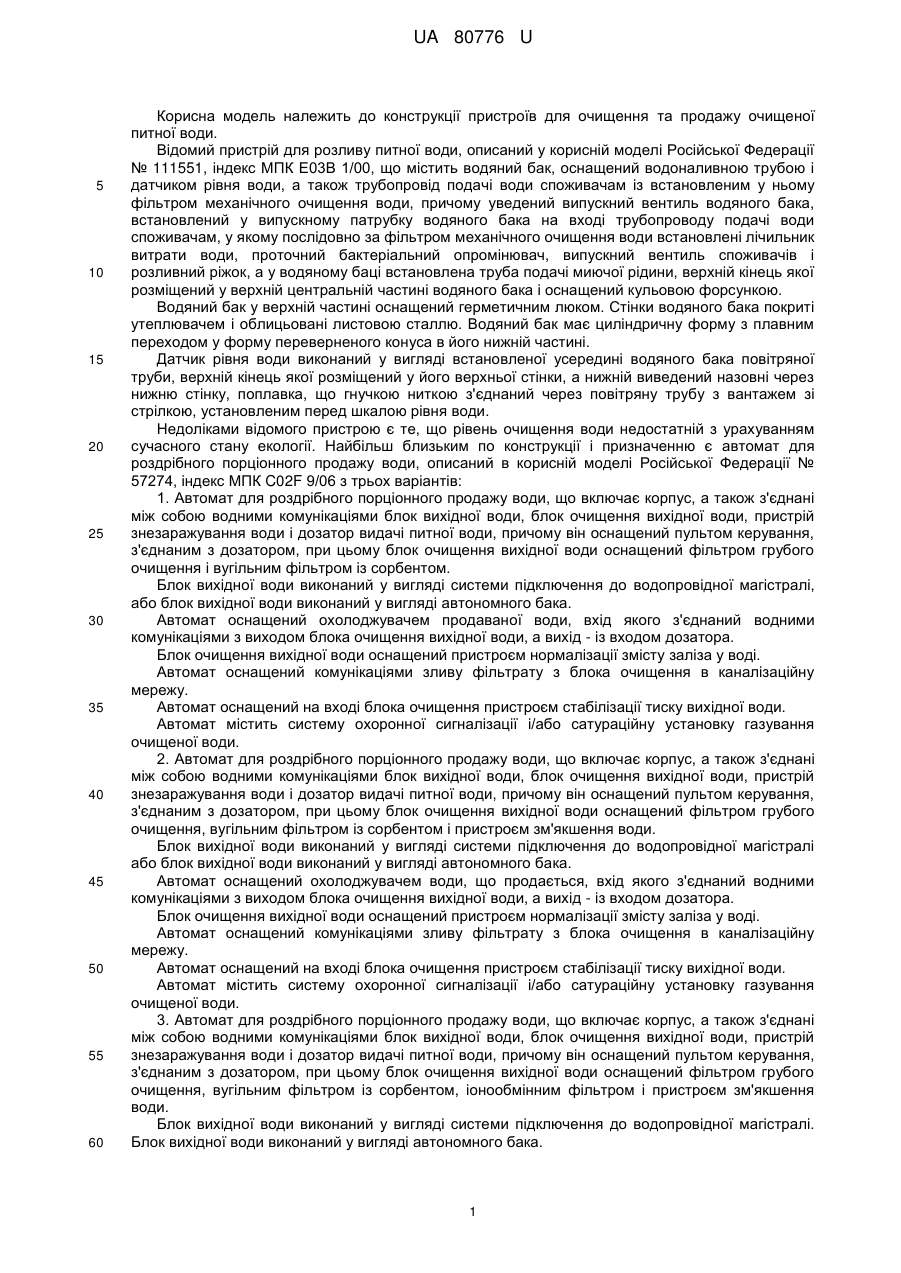

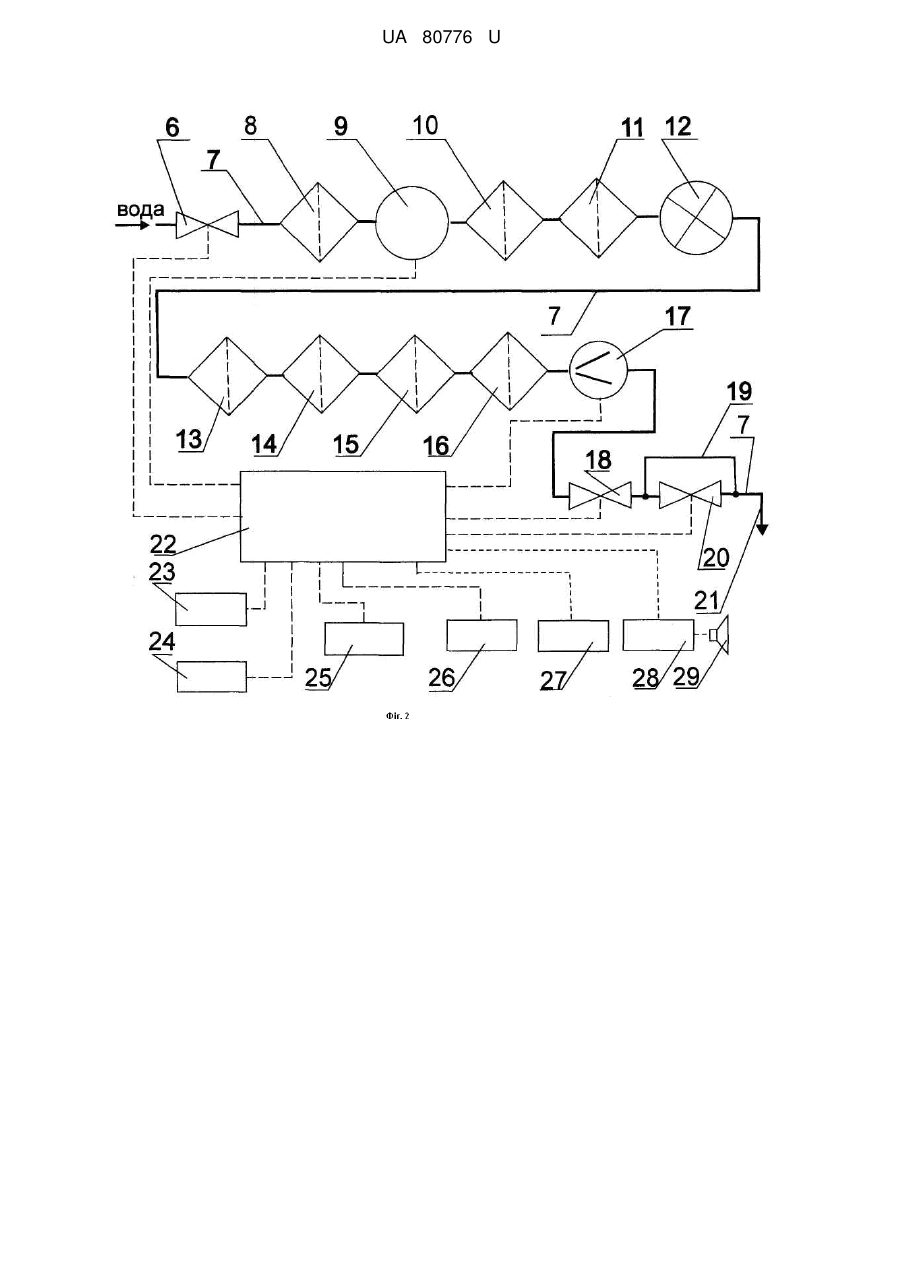

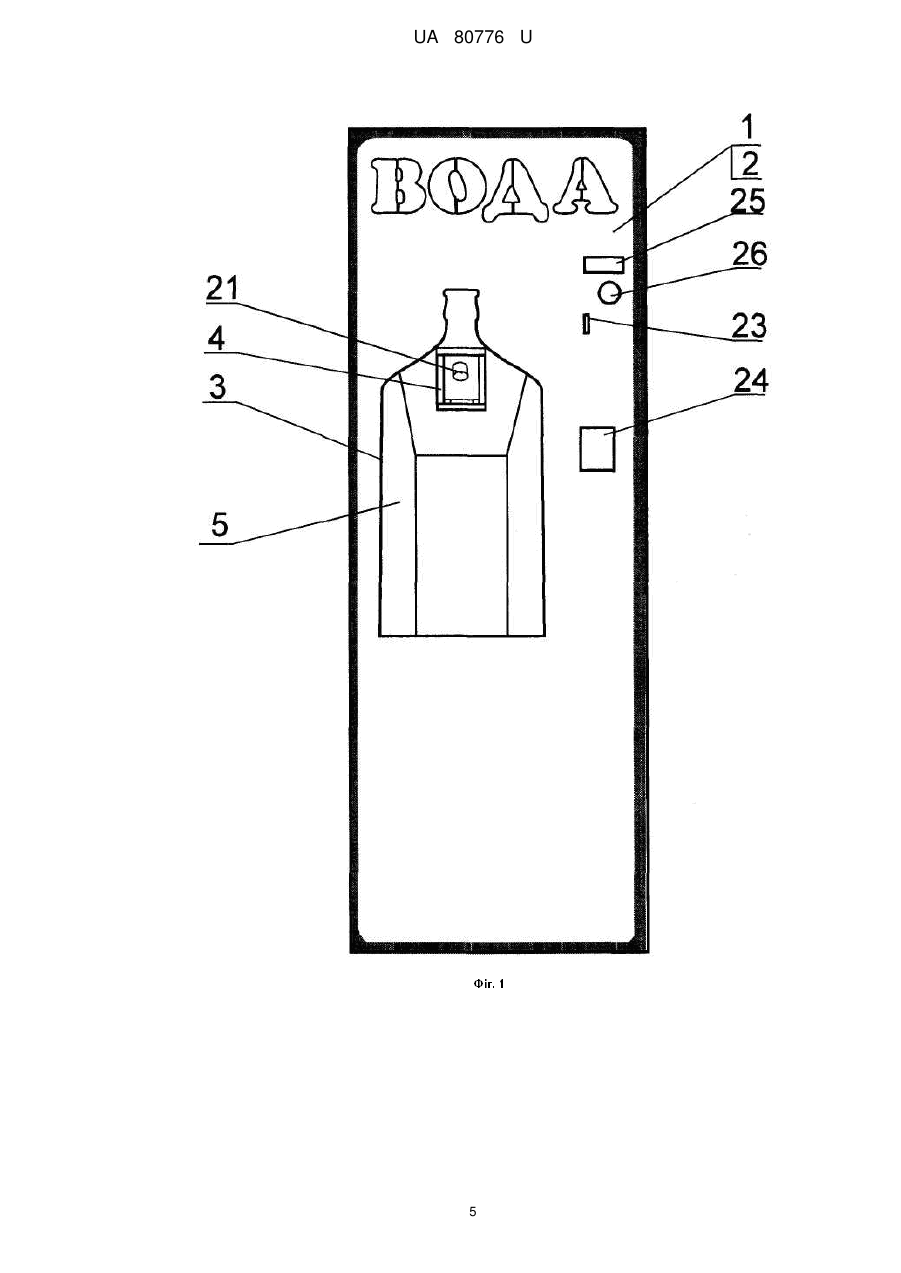

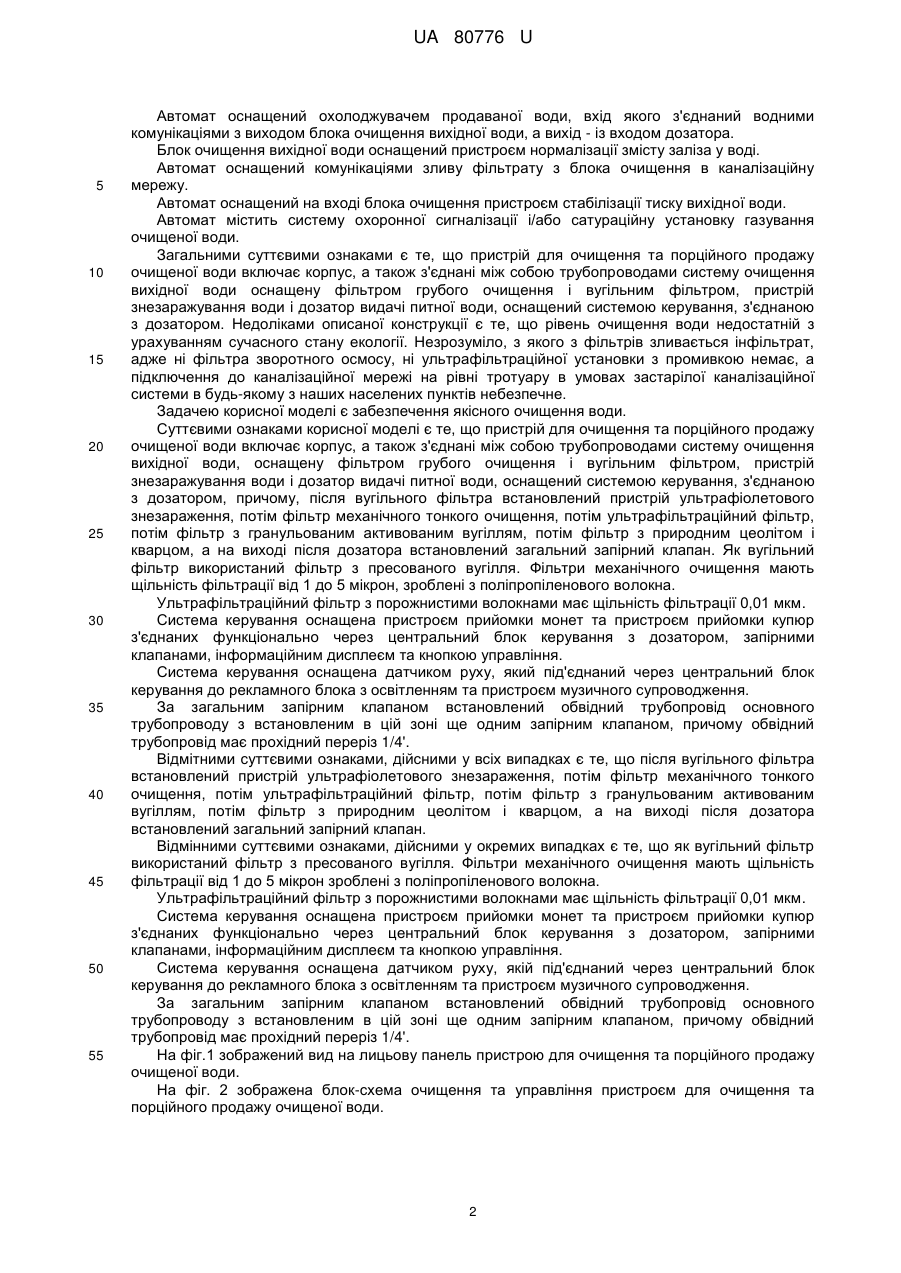

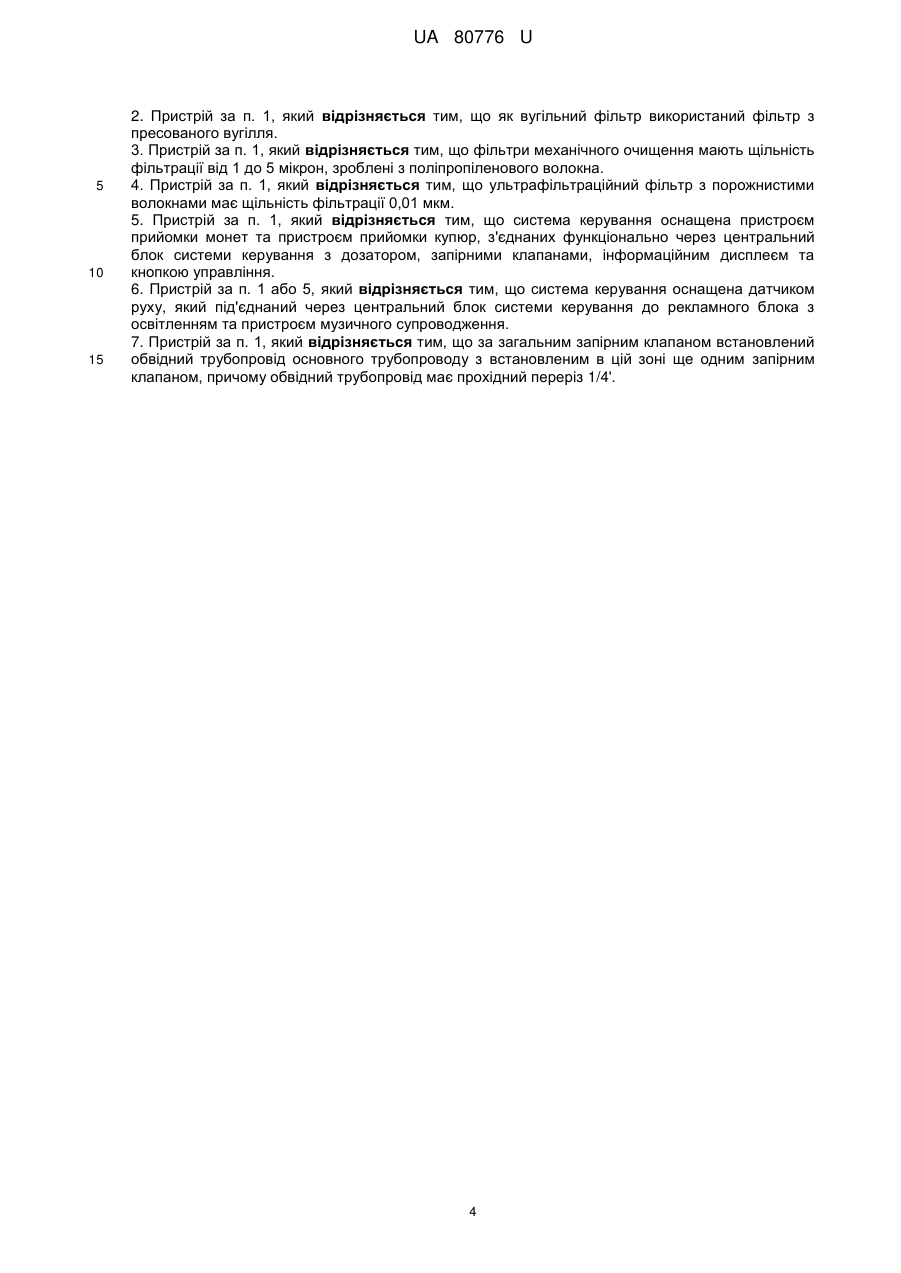

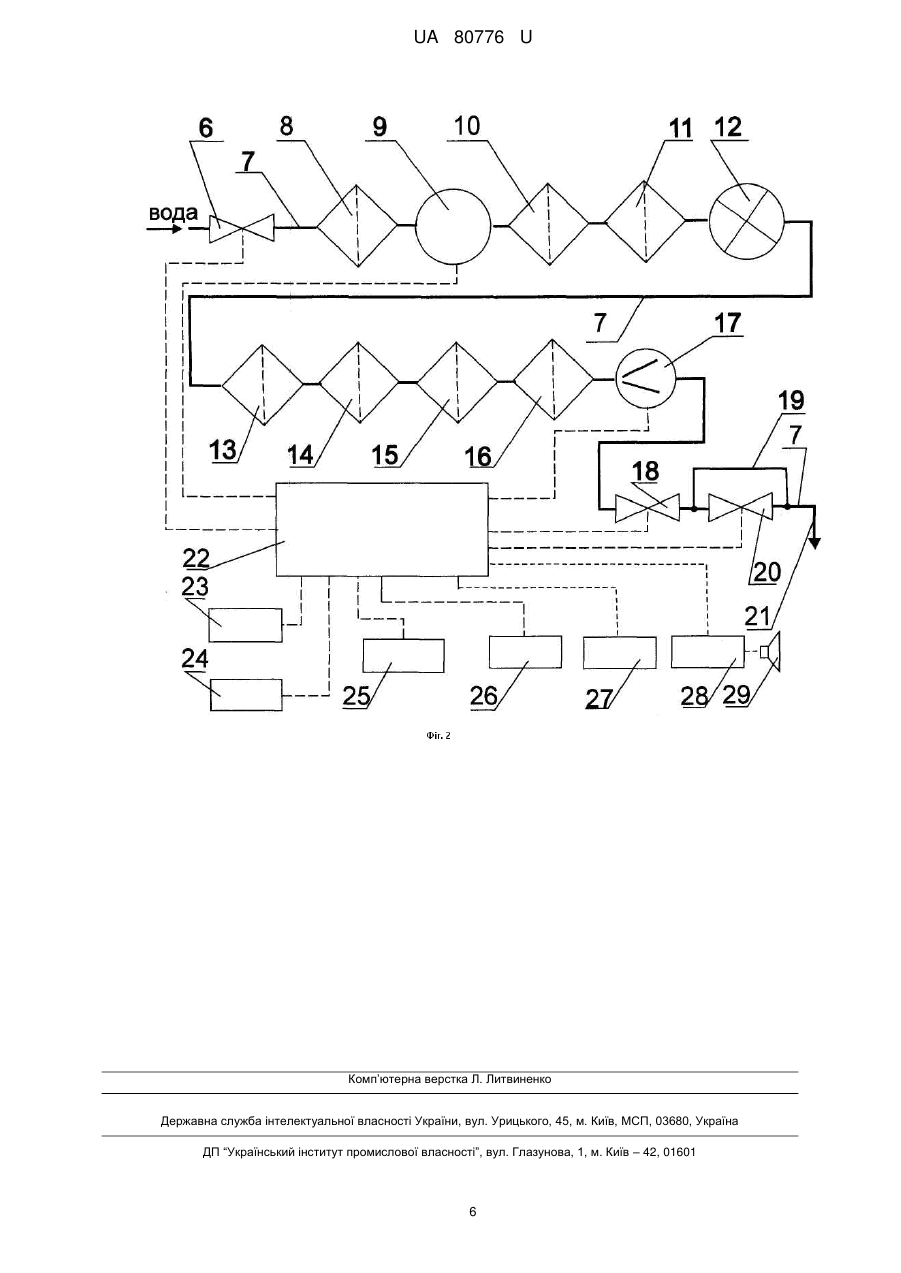

Реферат: Пристрій для очищення та порційного продажу очищеної води включає корпус, з'єднані між собою трубопроводами систему очищення вихідної води, оснащену фільтром грубого очищення і вугільним фільтром, пристрій знезаражування води і дозатор видачі питної води, оснащений системою керування, з'єднаною з дозатором, який відрізняється тим, що після вугільного фільтра встановлений пристрій ультрафіолетового знезараження, потім фільтр механічного тонкого очищення, потім ультрафільтраційний фільтр, потім фільтр з гранульованим активованим вугіллям, потім фільтр з природним цеолітом і кварцем, а на виході після дозатора встановлений загальний запірний клапан. UA 80776 U (54) ПРИСТРІЙ ДЛЯ ОЧИЩЕННЯ ТА ПОРЦІЙНОГО ПРОДАЖУ ОЧИЩЕНОЇ ВОДИ UA 80776 U UA 80776 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції пристроїв для очищення та продажу очищеної питної води. Відомий пристрій для розливу питної води, описаний у корисній моделі Російської Федерації № 111551, індекс МПК Е03В 1/00, що містить водяний бак, оснащений водоналивною трубою і датчиком рівня води, а також трубопровід подачі води споживачам із встановленим у ньому фільтром механічного очищення води, причому уведений випускний вентиль водяного бака, встановлений у випускному патрубку водяного бака на вході трубопроводу подачі води споживачам, у якому послідовно за фільтром механічного очищення води встановлені лічильник витрати води, проточний бактеріальний опромінювач, випускний вентиль споживачів і розливний ріжок, а у водяному баці встановлена труба подачі миючої рідини, верхній кінець якої розміщений у верхній центральній частині водяного бака і оснащений кульовою форсункою. Водяний бак у верхній частині оснащений герметичним люком. Стінки водяного бака покриті утеплювачем і облицьовані листовою сталлю. Водяний бак має циліндричну форму з плавним переходом у форму переверненого конуса в його нижній частині. Датчик рівня води виконаний у вигляді встановленої усередині водяного бака повітряної труби, верхній кінець якої розміщений у його верхньої стінки, а нижній виведений назовні через нижню стінку, поплавка, що гнучкою ниткою з'єднаний через повітряну трубу з вантажем зі стрілкою, установленим перед шкалою рівня води. Недоліками відомого пристрою є те, що рівень очищення води недостатній з урахуванням сучасного стану екології. Найбільш близьким по конструкції і призначенню є автомат для роздрібного порціонного продажу води, описаний в корисній моделі Російської Федерації № 57274, індекс МПК C02F 9/06 з трьох варіантів: 1. Автомат для роздрібного порціонного продажу води, що включає корпус, а також з'єднані між собою водними комунікаціями блок вихідної води, блок очищення вихідної води, пристрій знезаражування води і дозатор видачі питної води, причому він оснащений пультом керування, з'єднаним з дозатором, при цьому блок очищення вихідної води оснащений фільтром грубого очищення і вугільним фільтром із сорбентом. Блок вихідної води виконаний у вигляді системи підключення до водопровідної магістралі, або блок вихідної води виконаний у вигляді автономного бака. Автомат оснащений охолоджувачем продаваної води, вхід якого з'єднаний водними комунікаціями з виходом блока очищення вихідної води, а вихід - із входом дозатора. Блок очищення вихідної води оснащений пристроєм нормалізації змісту заліза у воді. Автомат оснащений комунікаціями зливу фільтрату з блока очищення в каналізаційну мережу. Автомат оснащений на вході блока очищення пристроєм стабілізації тиску вихідної води. Автомат містить систему охоронної сигналізації і/або сатураційну установку газування очищеної води. 2. Автомат для роздрібного порціонного продажу води, що включає корпус, а також з'єднані між собою водними комунікаціями блок вихідної води, блок очищення вихідної води, пристрій знезаражування води і дозатор видачі питної води, причому він оснащений пультом керування, з'єднаним з дозатором, при цьому блок очищення вихідної води оснащений фільтром грубого очищення, вугільним фільтром із сорбентом і пристроєм зм'якшення води. Блок вихідної води виконаний у вигляді системи підключення до водопровідної магістралі або блок вихідної води виконаний у вигляді автономного бака. Автомат оснащений охолоджувачем води, що продається, вхід якого з'єднаний водними комунікаціями з виходом блока очищення вихідної води, а вихід - із входом дозатора. Блок очищення вихідної води оснащений пристроєм нормалізації змісту заліза у воді. Автомат оснащений комунікаціями зливу фільтрату з блока очищення в каналізаційну мережу. Автомат оснащений на вході блока очищення пристроєм стабілізації тиску вихідної води. Автомат містить систему охоронної сигналізації і/або сатураційну установку газування очищеної води. 3. Автомат для роздрібного порціонного продажу води, що включає корпус, а також з'єднані між собою водними комунікаціями блок вихідної води, блок очищення вихідної води, пристрій знезаражування води і дозатор видачі питної води, причому він оснащений пультом керування, з'єднаним з дозатором, при цьому блок очищення вихідної води оснащений фільтром грубого очищення, вугільним фільтром із сорбентом, іонообмінним фільтром і пристроєм зм'якшення води. Блок вихідної води виконаний у вигляді системи підключення до водопровідної магістралі. Блок вихідної води виконаний у вигляді автономного бака. 1 UA 80776 U 5 10 15 20 25 30 35 40 45 50 55 Автомат оснащений охолоджувачем продаваної води, вхід якого з'єднаний водними комунікаціями з виходом блока очищення вихідної води, а вихід - із входом дозатора. Блок очищення вихідної води оснащений пристроєм нормалізації змісту заліза у воді. Автомат оснащений комунікаціями зливу фільтрату з блока очищення в каналізаційну мережу. Автомат оснащений на вході блока очищення пристроєм стабілізації тиску вихідної води. Автомат містить систему охоронної сигналізації і/або сатураційну установку газування очищеної води. Загальними суттєвими ознаками є те, що пристрій для очищення та порційного продажу очищеної води включає корпус, а також з'єднані між собою трубопроводами систему очищення вихідної води оснащену фільтром грубого очищення і вугільним фільтром, пристрій знезаражування води і дозатор видачі питної води, оснащений системою керування, з'єднаною з дозатором. Недоліками описаної конструкції є те, що рівень очищення води недостатній з урахуванням сучасного стану екології. Незрозуміло, з якого з фільтрів зливається інфільтрат, адже ні фільтра зворотного осмосу, ні ультрафільтраційної установки з промивкою немає, а підключення до каналізаційної мережі на рівні тротуару в умовах застарілої каналізаційної системи в будь-якому з наших населених пунктів небезпечне. Задачею корисної моделі є забезпечення якісного очищення води. Суттєвими ознаками корисної моделі є те, що пристрій для очищення та порційного продажу очищеної води включає корпус, а також з'єднані між собою трубопроводами систему очищення вихідної води, оснащену фільтром грубого очищення і вугільним фільтром, пристрій знезаражування води і дозатор видачі питної води, оснащений системою керування, з'єднаною з дозатором, причому, після вугільного фільтра встановлений пристрій ультрафіолетового знезараження, потім фільтр механічного тонкого очищення, потім ультрафільтраційний фільтр, потім фільтр з гранульованим активованим вугіллям, потім фільтр з природним цеолітом і кварцом, а на виході після дозатора встановлений загальний запірний клапан. Як вугільний фільтр використаний фільтр з пресованого вугілля. Фільтри механічного очищення мають щільність фільтрації від 1 до 5 мікрон, зроблені з поліпропіленового волокна. Ультрафільтраційний фільтр з порожнистими волокнами має щільність фільтрації 0,01 мкм. Система керування оснащена пристроєм прийомки монет та пристроєм прийомки купюр з'єднаних функціонально через центральний блок керування з дозатором, запірними клапанами, інформаційним дисплеєм та кнопкою управління. Система керування оснащена датчиком руху, який під'єднаний через центральний блок керування до рекламного блока з освітленням та пристроєм музичного супроводження. За загальним запірним клапаном встановлений обвідний трубопровід основного трубопроводу з встановленим в цій зоні ще одним запірним клапаном, причому обвідний трубопровід має прохідний переріз 1/4'. Відмітними суттєвими ознаками, дійсними у всіх випадках є те, що після вугільного фільтра встановлений пристрій ультрафіолетового знезараження, потім фільтр механічного тонкого очищення, потім ультрафільтраційний фільтр, потім фільтр з гранульованим активованим вугіллям, потім фільтр з природним цеолітом і кварцом, а на виході після дозатора встановлений загальний запірний клапан. Відмінними суттєвими ознаками, дійсними у окремих випадках є те, що як вугільний фільтр використаний фільтр з пресованого вугілля. Фільтри механічного очищення мають щільність фільтрації від 1 до 5 мікрон зроблені з поліпропіленового волокна. Ультрафільтраційний фільтр з порожнистими волокнами має щільність фільтрації 0,01 мкм. Система керування оснащена пристроєм прийомки монет та пристроєм прийомки купюр з'єднаних функціонально через центральний блок керування з дозатором, запірними клапанами, інформаційним дисплеєм та кнопкою управління. Система керування оснащена датчиком руху, якій під'єднаний через центральний блок керування до рекламного блока з освітленням та пристроєм музичного супроводження. За загальним запірним клапаном встановлений обвідний трубопровід основного трубопроводу з встановленим в цій зоні ще одним запірним клапаном, причому обвідний трубопровід має прохідний переріз 1/4'. На фіг.1 зображений вид на лицьову панель пристрою для очищення та порційного продажу очищеної води. На фіг. 2 зображена блок-схема очищення та управління пристроєм для очищення та порційного продажу очищеної води. 2 UA 80776 U 5 10 15 20 25 30 35 40 45 50 55 Згідно з корисною моделлю, пристрій для очищення та порційного продажу очищеної води включає корпус 1, з лицьовою панеллю 2, в якій виконаний виріз 3 для встановлення тари для води з тримачем 4, встановленим на зашивці 5 ніші за вирізом 3. Система очищення води містить вхідний запірний клапан 6, який трубопроводом 7 з'єднаний з вхідним фільтром 8 грубої очистки, потім з лічильником 9 води, потім з фільтром механічного очищення 10 щільністю 5 мкм, який виготовлений з поліпропіленового волокна, а потім з фільтром механічного очищення 11 з щільністю 1 мкм з пресованого вугілля деревини. Потім встановлений фільтр ультрафіолетового знезараження 12, потім фільтр 13 механічного очищення з щільністю 1 мікрон з поліпропіленового волокна, потім ультрафільтраційний фільтр 14 з порожнистими волокнами з щільністю фільтрації 0,01 мкм, потім фільтр 15 з гранульованим активованим вугіллям, а потім фільтр 16 з природним цеолітом і кварцом, та дозатор 17, а на виході після дозатора встановлений першим загальний запірний клапан 18, за яким встановлений обвідний трубопровід 19 з прохідним перерізом 1/4', яким обведений основний трубопровід 7, з встановленим в цій зоні ще одним запірним клапаном 20. Система закінчується заливним патрубком 21. Система керування пристроєм для очищення та порційного продажу очищеної води оснащена центральним блоком управління 22, з'єднаним з пристроєм 23 прийомки монет та пристроєм 24 прийомки купюр, з'єднаних функціонально через центральний блок управління 22 з дозатором 17, інформаційним дисплеєм 25, кнопкою 26 управління, запірними клапанами 6,18,19, лічильником 9, а також система керування оснащена датчиком руху 28, який під'єднаний до рекламного блока 29 з освітленням напису "Вода" та пристроєм музичного супроводження. В роботі вода через вхідний запірний клапан 6 по трубопроводу 7 надходить на вхідний фільтр 8 грубої очистки, потім лічильник 9 води, потім на фільтр механічного очищення 10 щільністю 5 мкм, потім на фільтр механічного очищення 11 з щільністю 1 мкм, потім на фільтр ультрафіолетового знезараження 12, потім на фільтр 13 механічного очищення з щільністю 1 мікрон, потім на ультрафільтраційний фільтр 14 з щільністю фільтрації 0,01 мкм, потім на фільтр 15, в якому в гранульованому активованому вугіллі адсорбуються шкідливі речовини, а потім на фільтр 16, в якому природний цеоліт і кварц не тільки адсорбують шкідливі речовини, а ще й мінералізують воду. Очищена і мінералізована вода дозатором 17 в об'ємі, в залежності від внесеної через пристрій 23 прийомки монет або пристрій 24 прийомки купюр, з'єднаних з дозатором 17 функціонально через центральний блок управління 22, подається в тару споживача, яка встановлена в виріз 3 зашивки 5 ніші за вирізом 3, та горлечко знаходиться в тримачі 4, навпроти заливного патрубка 21. Причому очищена вода спочатку подається через відкритий загальний запірний клапан 18 по обвідному трубопроводу 19 з прохідним перерізом 1/4', чим запобігається різкий сплеск струї води з заливного патрубка 21, а потім відкривається запірний клапан 20 і потік води збільшується, після заливання встановленої оплаченої порції дозатор подає сигнал до центрального блока управління 22 і запірні клапани 18 та 20 закриваються. Система закінчується заливним патрубком 21. Датчик руху 28 при появленні поблизу людини вмикає рекламний блок 29 з освітленням напису "Вода" та вмикається музичне супроводження пристроєм, що притягає увагу споживачів. Показана блок-схема, а схема принципіальна та схема з'єднання не показані так як фахівці з електроніки з конкретних комплектуючих елементів, які виготовляються масово промисловістю та мають багато модифікацій: монетоприймача, купюроприймача, контролерів, що програмуються, дисплеїв та запірних клапанів, що керуються дистанційно та дозаторів, датчиків руху та музичних пристроїв, в змозі зібрати систему управління пристроєм, а її конкретизація не є предметом описаної корисної моделі та об'єктом домагань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для очищення та порційного продажу очищеної води, що включає корпус, а також з'єднані між собою трубопроводами систему очищення вихідної води, оснащену фільтром грубого очищення і вугільним фільтром, пристрій знезаражування води і дозатор видачі питної води, оснащений системою керування, з'єднаною з дозатором, який відрізняється тим, що після вугільного фільтра встановлений пристрій ультрафіолетового знезараження, потім фільтр механічного тонкого очищення, потім ультрафільтраційний фільтр, потім фільтр з гранульованим активованим вугіллям, потім фільтр з природним цеолітом і кварцем, а на виході після дозатора встановлений загальний запірний клапан. 3 UA 80776 U 5 10 15 2. Пристрій за п. 1, який відрізняється тим, що як вугільний фільтр використаний фільтр з пресованого вугілля. 3. Пристрій за п. 1, який відрізняється тим, що фільтри механічного очищення мають щільність фільтрації від 1 до 5 мікрон, зроблені з поліпропіленового волокна. 4. Пристрій за п. 1, який відрізняється тим, що ультрафільтраційний фільтр з порожнистими волокнами має щільність фільтрації 0,01 мкм. 5. Пристрій за п. 1, який відрізняється тим, що система керування оснащена пристроєм прийомки монет та пристроєм прийомки купюр, з'єднаних функціонально через центральний блок системи керування з дозатором, запірними клапанами, інформаційним дисплеєм та кнопкою управління. 6. Пристрій за п. 1 або 5, який відрізняється тим, що система керування оснащена датчиком руху, який під'єднаний через центральний блок системи керування до рекламного блока з освітленням та пристроєм музичного супроводження. 7. Пристрій за п. 1, який відрізняється тим, що за загальним запірним клапаном встановлений обвідний трубопровід основного трубопроводу з встановленим в цій зоні ще одним запірним клапаном, причому обвідний трубопровід має прохідний переріз 1/4'. 4 UA 80776 U 5 UA 80776 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
