Установка для очищення води

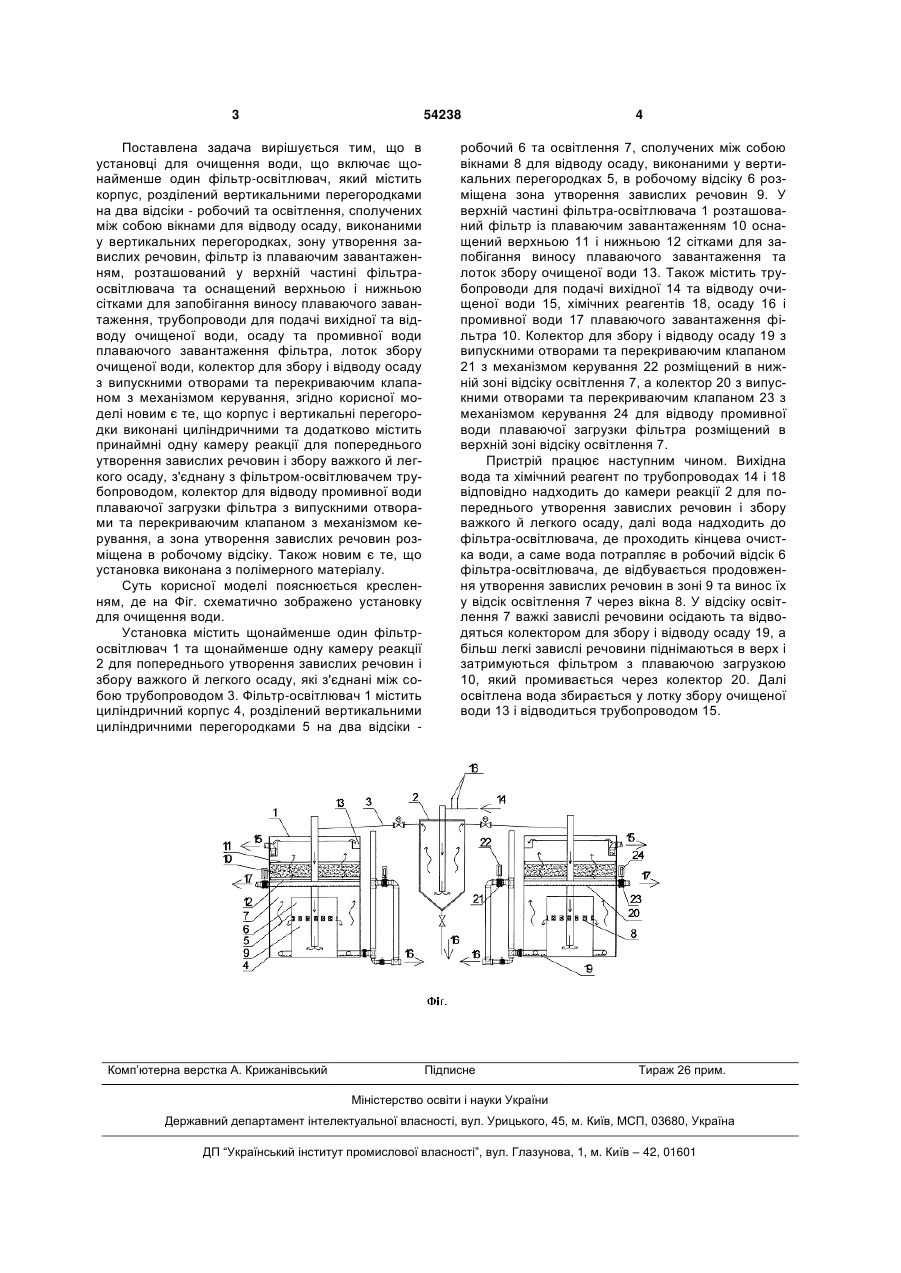

1. Установка для очищення води, що включає щонайменше один фільтр-освітлювач, який містить корпус, розділений вертикальними перегородками на два відсіки - робочий та освітлення, сполучені між собою вікнами для відводу осаду, виконаними у вертикальних перегородках, зону утворення завислих речовин, фільтр із плаваючим завантаженням, розташований у верхній частині фільтра-освітлювача та оснащений верхньою і нижньою сітками для запобігання виносу плаваючого завантаження, трубопроводи для подачі вихі 3 54238 Поставлена задача вирішується тим, що в установці для очищення води, що включає щонайменше один фільтр-освітлювач, який містить корпус, розділений вертикальними перегородками на два відсіки - робочий та освітлення, сполучених між собою вікнами для відводу осаду, виконаними у вертикальних перегородках, зону утворення завислих речовин, фільтр із плаваючим завантаженням, розташований у верхній частині фільтраосвітлювача та оснащений верхньою і нижньою сітками для запобігання виносу плаваючого завантаження, трубопроводи для подачі вихідної та відводу очищеної води, осаду та промивної води плаваючого завантаження фільтра, лоток збору очищеної води, колектор для збору і відводу осаду з випускними отворами та перекриваючим клапаном з механізмом керування, згідно корисної моделі новим є те, що корпус і вертикальні перегородки виконані циліндричними та додатково містить принаймні одну камеру реакції для попереднього утворення завислих речовин і збору важкого й легкого осаду, з'єднану з фільтром-освітлювачем трубопроводом, колектор для відводу промивної води плаваючої загрузки фільтра з випускними отворами та перекриваючим клапаном з механізмом керування, а зона утворення завислих речовин розміщена в робочому відсіку. Також новим є те, що установка виконана з полімерного матеріалу. Суть корисної моделі пояснюється кресленням, де на Фіг. схематично зображено установку для очищення води. Установка містить щонайменше один фільтросвітлювач 1 та щонайменше одну камеру реакції 2 для попереднього утворення завислих речовин і збору важкого й легкого осаду, які з'єднані між собою трубопроводом 3. Фільтр-освітлювач 1 містить циліндричний корпус 4, розділений вертикальними циліндричними перегородками 5 на два відсіки Комп’ютерна верстка А. Крижанівський 4 робочий 6 та освітлення 7, сполучених між собою вікнами 8 для відводу осаду, виконаними у вертикальних перегородках 5, в робочому відсіку 6 розміщена зона утворення завислих речовин 9. У верхній частині фільтра-освітлювача 1 розташований фільтр із плаваючим завантаженням 10 оснащений верхньою 11 і нижньою 12 сітками для запобігання виносу плаваючого завантаження та лоток збору очищеної води 13. Також містить трубопроводи для подачі вихідної 14 та відводу очищеної води 15, хімічних реагентів 18, осаду 16 і промивної води 17 плаваючого завантаження фільтра 10. Колектор для збору і відводу осаду 19 з випускними отворами та перекриваючим клапаном 21 з механізмом керування 22 розміщений в нижній зоні відсіку освітлення 7, а колектор 20 з випускними отворами та перекриваючим клапаном 23 з механізмом керування 24 для відводу промивної води плаваючої загрузки фільтра розміщений в верхній зоні відсіку освітлення 7. Пристрій працює наступним чином. Вихідна вода та хімічний реагент по трубопроводах 14 і 18 відповідно надходить до камери реакції 2 для попереднього утворення завислих речовин і збору важкого й легкого осаду, далі вода надходить до фільтра-освітлювача, де проходить кінцева очистка води, а саме вода потрапляє в робочий відсік 6 фільтра-освітлювача, де відбувається продовження утворення завислих речовин в зоні 9 та винос їх у відсік освітлення 7 через вікна 8. У відсіку освітлення 7 важкі завислі речовини осідають та відводяться колектором для збору і відводу осаду 19, а більш легкі завислі речовини піднімаються в верх і затримуються фільтром з плаваючою загрузкою 10, який промивається через колектор 20. Далі освітлена вода збирається у лотку збору очищеної води 13 і відводиться трубопроводом 15. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
