Місткість з магнітом

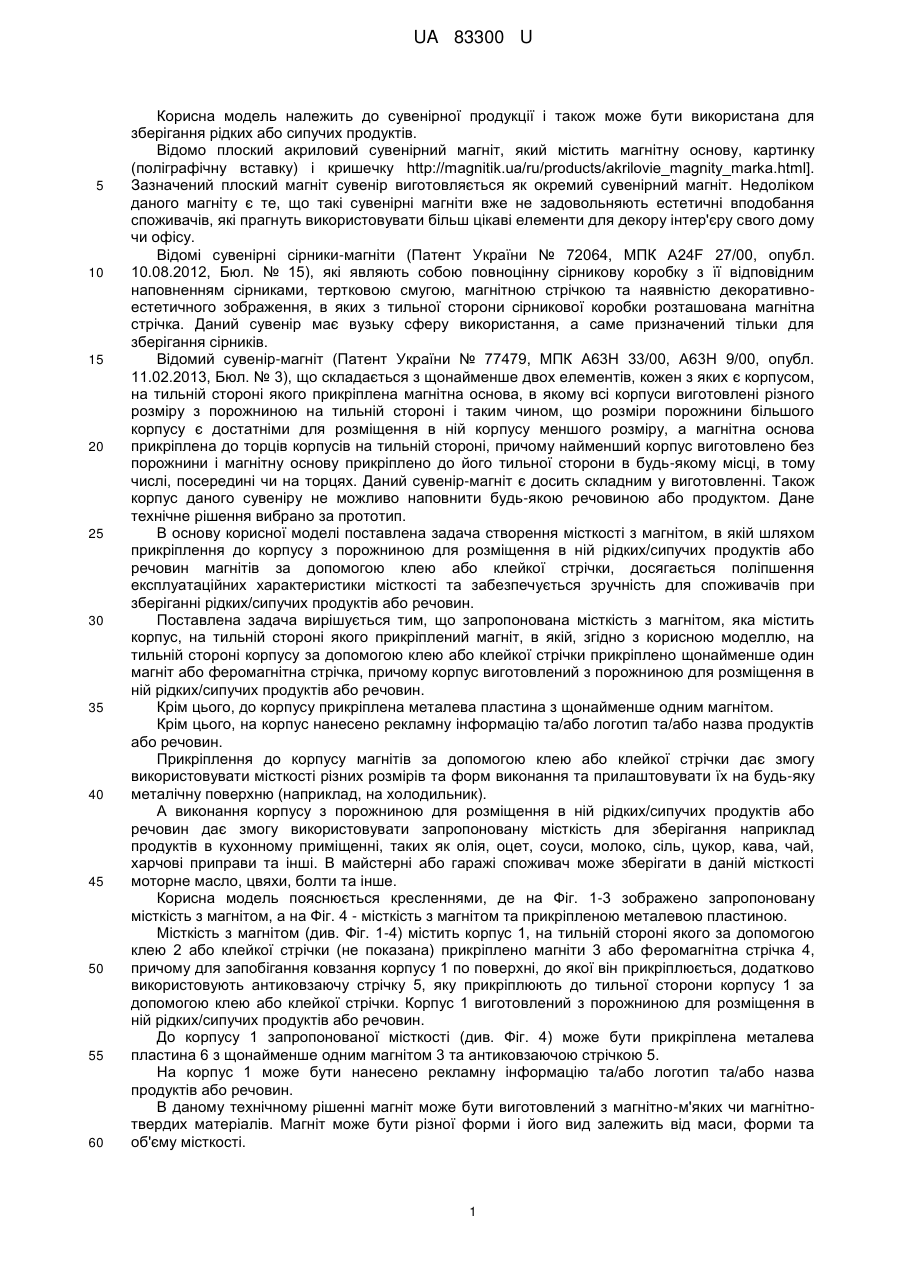

Реферат: Місткість з магнітом містить корпус, на тильній стороні якого за допомогою клею або клейкої стрічки прикріплено щонайменше один магніт або феромагнітна стрічка. Корпус виготовлений з порожниною для розміщення в ній рідких/сипучих продуктів або речовин. UA 83300 U (12) UA 83300 U UA 83300 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сувенірної продукції і також може бути використана для зберігання рідких або сипучих продуктів. Відомо плоский акриловий сувенірний магніт, який містить магнітну основу, картинку (поліграфічну вставку) і кришечку http://magnitik.ua/ru/products/akrilovie_magnity_marka.html]. Зазначений плоский магніт сувенір виготовляється як окремий сувенірний магніт. Недоліком даного магніту є те, що такі сувенірні магніти вже не задовольняють естетичні вподобання споживачів, які прагнуть використовувати більш цікаві елементи для декору інтер'єру свого дому чи офісу. Відомі сувенірні сірники-магніти (Патент України № 72064, МПК A24F 27/00, опубл. 10.08.2012, Бюл. № 15), які являють собою повноцінну сірникову коробку з її відповідним наповненням сірниками, тертковою смугою, магнітною стрічкою та наявністю декоративноестетичного зображення, в яких з тильної сторони сірникової коробки розташована магнітна стрічка. Даний сувенір має вузьку сферу використання, а саме призначений тільки для зберігання сірників. Відомий сувенір-магніт (Патент України № 77479, МПК А63Н 33/00, А63Н 9/00, опубл. 11.02.2013, Бюл. № 3), що складається з щонайменше двох елементів, кожен з яких є корпусом, на тильній стороні якого прикріплена магнітна основа, в якому всі корпуси виготовлені різного розміру з порожниною на тильній стороні і таким чином, що розміри порожнини більшого корпусу є достатніми для розміщення в ній корпусу меншого розміру, а магнітна основа прикріплена до торців корпусів на тильній стороні, причому найменший корпус виготовлено без порожнини і магнітну основу прикріплено до його тильної сторони в будь-якому місці, в тому числі, посередині чи на торцях. Даний сувенір-магніт є досить складним у виготовленні. Також корпус даного сувеніру не можливо наповнити будь-якою речовиною або продуктом. Дане технічне рішення вибрано за прототип. В основу корисної моделі поставлена задача створення місткості з магнітом, в якій шляхом прикріплення до корпусу з порожниною для розміщення в ній рідких/сипучих продуктів або речовин магнітів за допомогою клею або клейкої стрічки, досягається поліпшення експлуатаційних характеристики місткості та забезпечується зручність для споживачів при зберіганні рідких/сипучих продуктів або речовин. Поставлена задача вирішується тим, що запропонована місткість з магнітом, яка містить корпус, на тильній стороні якого прикріплений магніт, в якій, згідно з корисною моделлю, на тильній стороні корпусу за допомогою клею або клейкої стрічки прикріплено щонайменше один магніт або феромагнітна стрічка, причому корпус виготовлений з порожниною для розміщення в ній рідких/сипучих продуктів або речовин. Крім цього, до корпусу прикріплена металева пластина з щонайменше одним магнітом. Крім цього, на корпус нанесено рекламну інформацію та/або логотип та/або назва продуктів або речовин. Прикріплення до корпусу магнітів за допомогою клею або клейкої стрічки дає змогу використовувати місткості різних розмірів та форм виконання та прилаштовувати їх на будь-яку металічну поверхню (наприклад, на холодильник). А виконання корпусу з порожниною для розміщення в ній рідких/сипучих продуктів або речовин дає змогу використовувати запропоновану місткість для зберігання наприклад продуктів в кухонному приміщенні, таких як олія, оцет, соуси, молоко, сіль, цукор, кава, чай, харчові приправи та інші. В майстерні або гаражі споживач може зберігати в даній місткості моторне масло, цвяхи, болти та інше. Корисна модель пояснюється кресленнями, де на Фіг. 1-3 зображено запропоновану місткість з магнітом, а на Фіг. 4 - місткість з магнітом та прикріпленою металевою пластиною. Місткість з магнітом (див. Фіг. 1-4) містить корпус 1, на тильній стороні якого за допомогою клею 2 або клейкої стрічки (не показана) прикріплено магніти 3 або феромагнітна стрічка 4, причому для запобігання ковзання корпусу 1 по поверхні, до якої він прикріплюється, додатково використовують антиковзаючу стрічку 5, яку прикріплюють до тильної сторони корпусу 1 за допомогою клею або клейкої стрічки. Корпус 1 виготовлений з порожниною для розміщення в ній рідких/сипучих продуктів або речовин. До корпусу 1 запропонованої місткості (див. Фіг. 4) може бути прикріплена металева пластина 6 з щонайменше одним магнітом 3 та антиковзаючою стрічкою 5. На корпус 1 може бути нанесено рекламну інформацію та/або логотип та/або назва продуктів або речовин. В даному технічному рішенні магніт може бути виготовлений з магнітно-м'яких чи магнітнотвердих матеріалів. Магніт може бути різної форми і його вид залежить від маси, форми та об'єму місткості. 1 UA 83300 U 5 10 15 20 25 30 35 40 Також, місткість може бути виготовлена з скла, кераміки, глини, фарфору, порцеляни, полівінілхлориду, поліпропілену, полістиролу, поліетилентерефталату, поліетилену високої щільності (HDPE) та інших матеріалів. Форма корпусу 1 місткості може бути виконана у вигляді пляшки, баночки, чашки, стакану, вази та іншого. Корисна модель пояснюється прикладами виконання. Приклад 1. Магніти 3 (наприклад неодимові) та антиковзаюча стрічка 5 (див. Фіг. 1) закріплюють на тильну сторону корпусу 1 місткості за допомогою клею 2. Наприклад при застосуванні молекулярного клею використовують теплопістолет, за допомогою якого наноситься шар гарячого молекулярного клею 2 і в густу основу клею прикріплюється неодимові магніти 3. Перед закріпленням магнітів 3 на корпус 1 місткості, поверхня місткості та магніти протираються спиртовими розчинами або іншими речовинами для знежирення і очищення. Приклад 2. На поверхні магнітів 3 (наприклад неодимових) та антиковзаючої стрічки 5 (див. Фіг. 2) закріплена стрічка двостороннього скотча (клейка стрічка). На тильну сторону корпусу 1 місткості закріплюється двостороннім скотчем неодимові магніти 3 і антиковзаюча стрічка 5 «стопор» (для відвертання ковзання по поверхні). Перед закріпленням магнітів 3 та антиковзаючої стрічки 5 на місткість, поверхня протирається спиртовими розчинами або іншими речовинами для знежирення і очищення. З підготовлених магнітів 3 та антиковзаючої стрічки 5 видаляється захисний шар з клейової основи скотча і магніти 3 та антиковзаюча стрічка 5 притискаються до поверхні корпусу 1. Приклад 3. На тильну сторону корпусу 1 місткості закріплюється двостороннім скотчем (клейкою стрічкою) гнучка феромагнітна стрічка 4. Перед закріпленням феромагнітної стрічки 4 на місткість поверхня місткості протирається спиртовими розчинами або іншими речовинами для знежирення і очищення. З феромагнітної стрічки 4 видаляється захисний шар з клейової основи скотча і феромагнітна стрічка 4 притискається до поверхні. Приклад 4. На поверхні металевої пластини 6 (див. Фіг. 4) закріплені (на двосторонній скотч або клейові суміші) два магніти 3 і антиковзаюча стрічка. На тильну сторону корпусу 1 місткості закріплюється двостороннім скотчем металева пластина 6 (для посилення ефекту примагнічування) з магнітами 3 (наприклад неодимові) і антиковзаючою стрічкою 5 (для відвертання ковзання по поверхні). Перед закріпленням магнітного кріплення на місткість поверхня протирається спиртовими розчинами або іншими речовинами для знежирення і очищення. З підготовленої пластини 6 магнітного кріплення, видаляється захисний шар з клейової основи скотча і пластина притискається до поверхні. В наведених прикладах в місткість споживач може помістити рідкі/сипучі продукти або речовини, які надалі буде використовувати по мірі необхідності. Запропонована корисна модель проста у виготовленні, не потребує великих затрат матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Місткість з магнітом, яка містить корпус, на тильній стороні якого прикріплений магніт, яка відрізняється тим, що на тильній стороні корпусу за допомогою клею або клейкої стрічки прикріплено щонайменше один магніт або феромагнітна стрічка, причому корпус виготовлений з порожниною для розміщення в ній рідких/сипучих продуктів або речовин. 2. Місткість з магнітом за п. 1, яка відрізняється тим, що до корпусу прикріплена металева пластина з щонайменше одним магнітом. 3. Місткість з магнітом за пп. 1-2, яка відрізняється тим, що на корпус нанесено рекламну інформацію та/або логотип та/або назва продуктів або речовин. 2 UA 83300 U 3 UA 83300 U 4 UA 83300 U 5 UA 83300 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
