Місткість для харчових продуктів

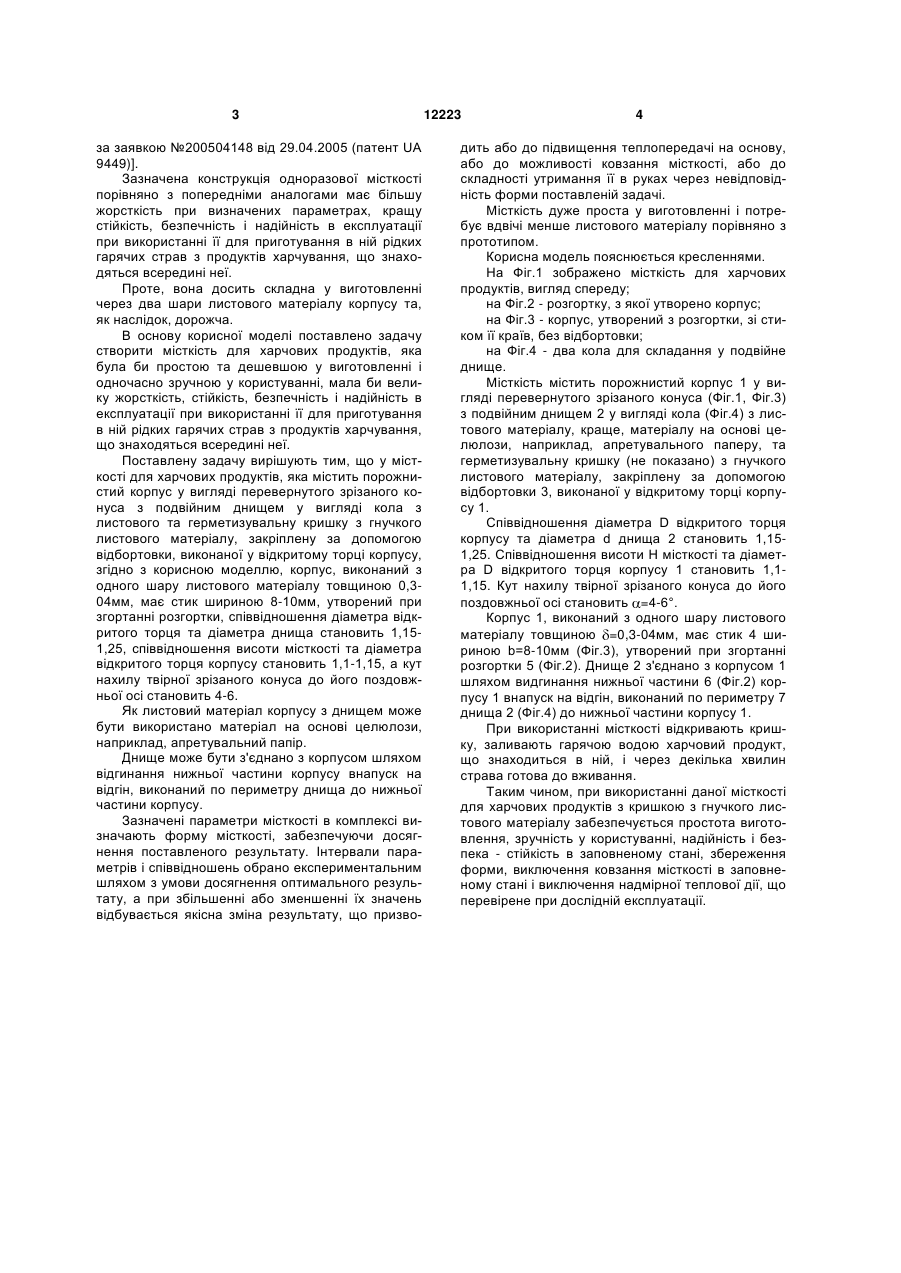

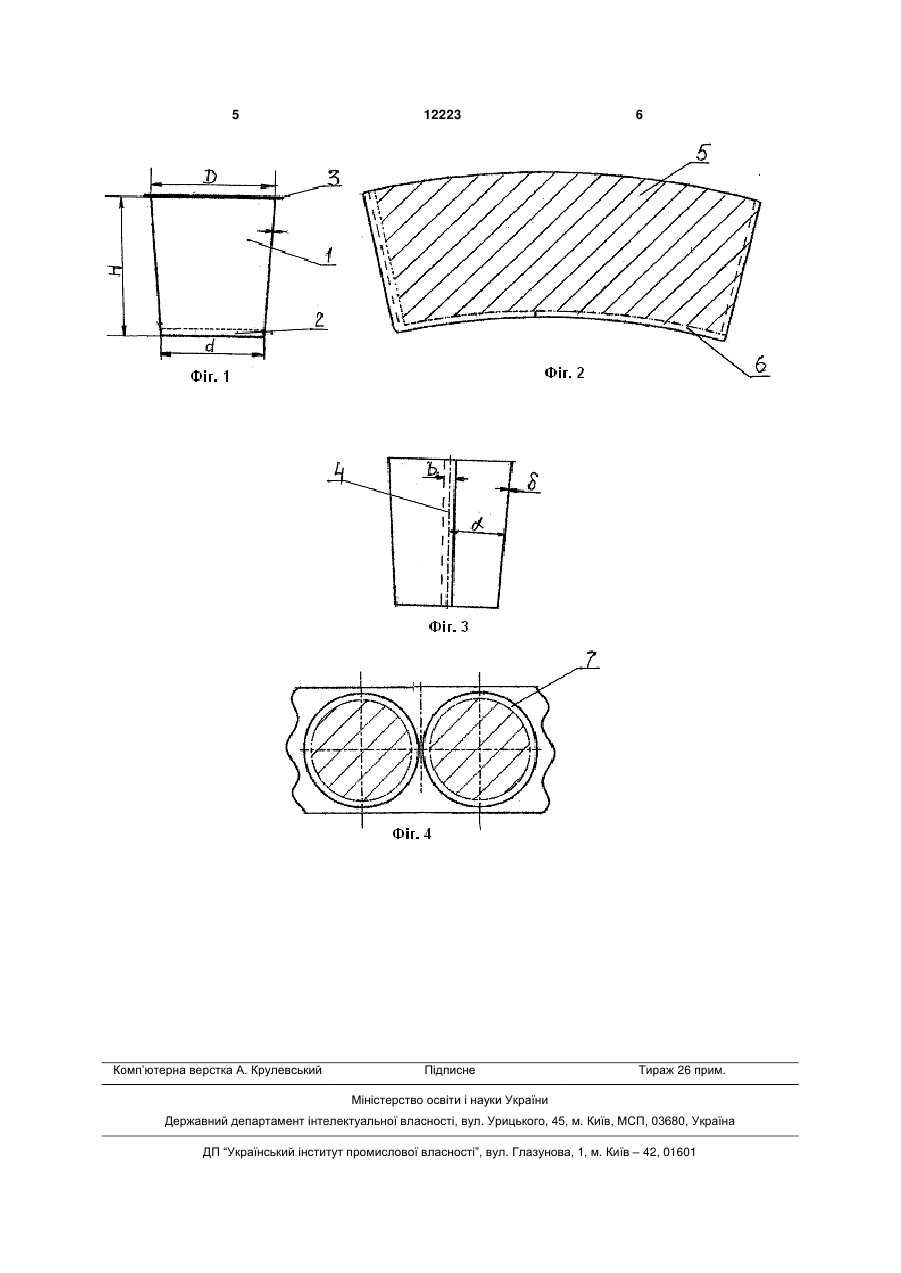

1. Місткість для харчових продуктів, що містить порожнистий корпус у вигляді перевернутого зрізаного конуса з подвійним днищем у вигляді кола з листового матеріалу та герметизувальну кришку з гнучкого листового матеріалу, закріплену за допомогою відбортовки, виконаної у відкритому торці корпусу, яка відрізняється тим, що корпус, виконаний з одного шару листового матеріалу товщиною 0,3-0,4 мм, має стик шириною 8-10 мм, утворений при згортанні розгортки, співвідношення 3 за заявкою №200504148 від 29.04.2005 (патент UA 9449)]. Зазначена конструкція одноразової місткості порівняно з попередніми аналогами має більшу жорсткість при визначених параметрах, кращу стійкість, безпечність і надійність в експлуатації при використанні її для приготування в ній рідких гарячих страв з продуктів харчування, що знаходяться всередині неї. Проте, вона досить складна у виготовленні через два шари листового матеріалу корпусу та, як наслідок, дорожча. В основу корисної моделі поставлено задачу створити місткість для харчових продуктів, яка була би простою та дешевшою у виготовленні і одночасно зручною у користуванні, мала би велику жорсткість, стійкість, безпечність і надійність в експлуатації при використанні її для приготування в ній рідких гарячих страв з продуктів харчування, що знаходяться всередині неї. Поставлену задачу вирішують тим, що у місткості для харчових продуктів, яка містить порожнистий корпус у вигляді перевернутого зрізаного конуса з подвійним днищем у вигляді кола з листового та герметизувальну кришку з гнучкого листового матеріалу, закріплену за допомогою відбортовки, виконаної у відкритому торці корпусу, згідно з корисною моделлю, корпус, виконаний з одного шару листового матеріалу товщиною 0,304мм, має стик шириною 8-10мм, утворений при згортанні розгортки, співвідношення діаметра відкритого торця та діаметра днища становить 1,151,25, співвідношення висоти місткості та діаметра відкритого торця корпусу становить 1,1-1,15, а кут нахилу твірної зрізаного конуса до його поздовжньої осі становить 4-6. Як листовий матеріал корпусу з днищем може бути використано матеріал на основі целюлози, наприклад, апретувальний папір. Днище може бути з'єднано з корпусом шляхом відгинання нижньої частини корпусу внапуск на відгін, виконаний по периметру днища до нижньої частини корпусу. Зазначені параметри місткості в комплексі визначають форму місткості, забезпечуючи досягнення поставленого результату. Інтервали параметрів і співвідношень обрано експериментальним шляхом з умови досягнення оптимального результату, а при збільшенні або зменшенні їх значень відбувається якісна зміна результату, що призво 12223 4 дить або до підвищення теплопередачі на основу, або до можливості ковзання місткості, або до складності утримання її в руках через невідповідність форми поставленій задачі. Місткість дуже проста у виготовленні і потребує вдвічі менше листового матеріалу порівняно з прототипом. Корисна модель пояснюється кресленнями. На Фіг.1 зображено місткість для харчових продуктів, вигляд спереду; на Фіг.2 - розгортку, з якої утворено корпус; на Фіг.3 - корпус, утворений з розгортки, зі стиком її країв, без відбортовки; на Фіг.4 - два кола для складання у подвійне днище. Місткість містить порожнистий корпус 1 у вигляді перевернутого зрізаного конуса (Фіг.1, Фіг.3) з подвійним днищем 2 у вигляді кола (Фіг.4) з листового матеріалу, краще, матеріалу на основі целюлози, наприклад, апретувального паперу, та герметизувальну кришку (не показано) з гнучкого листового матеріалу, закріплену за допомогою відбортовки 3, виконаної у відкритому торці корпусу 1. Співвідношення діаметра D відкритого торця корпусу та діаметра d днища 2 становить 1,151,25. Співвідношення висоти Н місткості та діаметра D відкритого торця корпусу 1 становить 1,11,15. Кут нахилу твірної зрізаного конуса до його поздовжньої осі становить =4-6°. Корпус 1, виконаний з одного шару листового матеріалу товщиною =0,3-04мм, має стик 4 шириною b=8-10мм (Фіг.3), утворений при згортанні розгортки 5 (Фіг.2). Днище 2 з'єднано з корпусом 1 шляхом видгинання нижньої частини 6 (Фіг.2) корпусу 1 внапуск на відгін, виконаний по периметру 7 днища 2 (Фіг.4) до нижньої частини корпусу 1. При використанні місткості відкривають кришку, заливають гарячою водою харчовий продукт, що знаходиться в ній, і через декілька хвилин страва готова до вживання. Таким чином, при використанні даної місткості для харчових продуктів з кришкою з гнучкого листового матеріалу забезпечується простота виготовлення, зручність у користуванні, надійність і безпека - стійкість в заповненому стані, збереження форми, виключення ковзання місткості в заповненому стані і виключення надмірної теплової дії, що перевірене при дослідній експлуатації. 5 Комп’ютерна верстка А. Крулевський 12223 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
