Спосіб та електрична схема для розпалу газового потоку

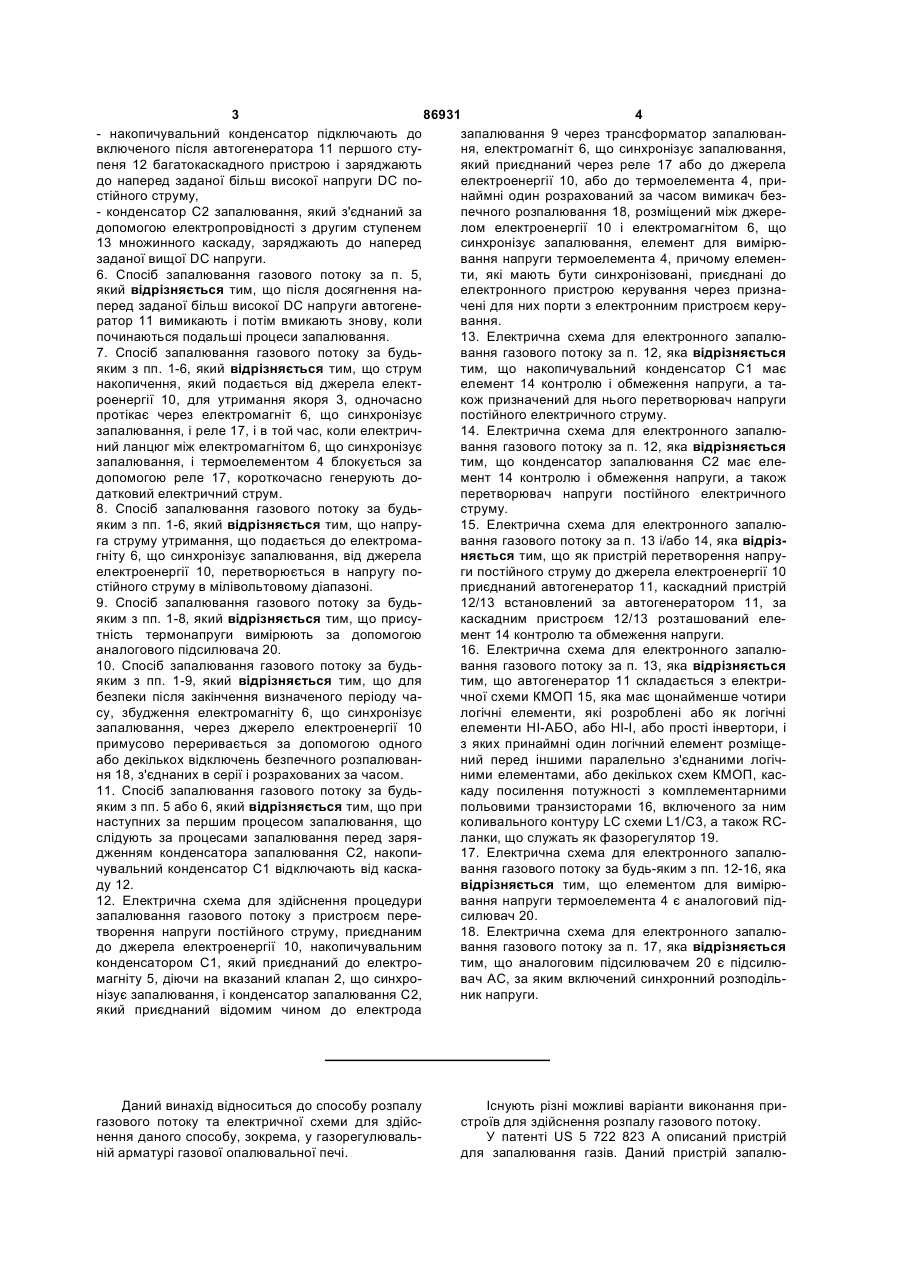

1. Спосіб запалювання газового потоку, який відрізняється тим, що за допомогою електронного пристрою керування і після його активування, для запалювання газового потоку а) активують пристрій перетворення напруги постійного струму, що надходить від джерела електроенергії 10, b) заряджають накопичувальний конденсатор С1 і конденсатор запалювання С2, який призначений для забезпечення напруги для запалювання за допомогою більш високої напруги, с) електромагніт 6, що синхронізує запалювання, активують електричним струмом, забезпеченим джерелом електроенергії 10, причому одночасно електричний ланцюг між електромагнітом 6, що синхронізує запалювання, і термоелементом 4, на який може впливати газове полум'я, переривається за допомогою реле 17, d) накопичувальний конденсатор С1 переривчасто розряджається за допомогою елемента електричного ланцюга, який генерує перенапруження електричного струму, який короткочасно збуджує електромагніт 5, щоб відкрити по суті відомий клапан 2, що синхронізує запалювання, і одночасно прикріплює якір 3 електромагніту 6, що синхронізує запалювання, причому якір 3 утримується в цьому положенні після прикріплення через те, що електромагніт 6, що синхронізує запалювання, приведений в дію накопиченим електричним струмом, е) іскра генерується відомим чином, щоб запалити газ, що виходить, за допомогою електрода 9 для запалювання, з'єднаного з конденсатором запалювання С2 через трансформатор запалювання, 2 (19) 1 3 86931 4 - накопичувальний конденсатор підключають до запалювання 9 через трансформатор запалюванвключеного після автогенератора 11 першого стуня, електромагніт 6, що синхронізує запалювання, пеня 12 багатокаскадного пристрою і заряджають який приєднаний через реле 17 або до джерела до наперед заданої більш високої напруги DC поелектроенергії 10, або до термоелемента 4, пристійного струму, наймні один розрахований за часом вимикач без- конденсатор С2 запалювання, який з'єднаний за печного розпалювання 18, розміщений між джередопомогою електропровідності з другим ступенем лом електроенергії 10 і електромагнітом 6, що 13 множинного каскаду, заряджають до наперед синхронізує запалювання, елемент для вимірюзаданої вищої DC напруги. вання напруги термоелемента 4, причому елемен6. Спосіб запалювання газового потоку за п. 5, ти, які мають бути синхронізовані, приєднані до який відрізняється тим, що після досягнення наелектронного пристрою керування через признаперед заданої більш високої DC напруги автогенечені для них порти з електронним пристроєм керуратор 11 вимикають і потім вмикають знову, коли вання. починаються подальші процеси запалювання. 13. Електрична схема для електронного запалю7. Спосіб запалювання газового потоку за будьвання газового потоку за п. 12, яка відрізняється яким з пп. 1-6, який відрізняється тим, що струм тим, що накопичувальний конденсатор С1 має накопичення, який подається від джерела електелемент 14 контролю і обмеження напруги, а тароенергії 10, для утримання якоря 3, одночасно кож призначений для нього перетворювач напруги протікає через електромагніт 6, що синхронізує постійного електричного струму. запалювання, і реле 17, і в той час, коли електрич14. Електрична схема для електронного запалюний ланцюг між електромагнітом 6, що синхронізує вання газового потоку за п. 12, яка відрізняється запалювання, і термоелементом 4 блокується за тим, що конденсатор запалювання С2 має еледопомогою реле 17, короткочасно генерують домент 14 контролю і обмеження напруги, а також датковий електричний струм. перетворювач напруги постійного електричного 8. Спосіб запалювання газового потоку за будьструму. яким з пп. 1-6, який відрізняється тим, що напру15. Електрична схема для електронного запалюга струму утримання, що подається до електромавання газового потоку за п. 13 і/або 14, яка відрізгніту 6, що синхронізує запалювання, від джерела няється тим, що як пристрій перетворення напруелектроенергії 10, перетворюється в напругу поги постійного струму до джерела електроенергії 10 стійного струму в мілівольтовому діапазоні. приєднаний автогенератор 11, каскадний пристрій 9. Спосіб запалювання газового потоку за будь12/13 встановлений за автогенератором 11, за яким з пп. 1-8, який відрізняється тим, що присукаскадним пристроєм 12/13 розташований елетність термонапруги вимірюють за допомогою мент 14 контролю та обмеження напруги. аналогового підсилювача 20. 16. Електрична схема для електронного запалю10. Спосіб запалювання газового потоку за будьвання газового потоку за п. 13, яка відрізняється яким з пп. 1-9, який відрізняється тим, що для тим, що автогенератор 11 складається з електрибезпеки після закінчення визначеного періоду чачної схеми КМОП 15, яка має щонайменше чотири су, збудження електромагніту 6, що синхронізує логічні елементи, які розроблені або як логічні запалювання, через джерело електроенергії 10 елементи НІ-АБО, або НІ-І, або прості інвертори, і примусово переривається за допомогою одного з яких принаймні один логічний елемент розміщеабо декількох відключень безпечного розпалюванний перед іншими паралельно з'єднаними логічня 18, з'єднаних в серії і розрахованих за часом. ними елементами, або декількох схем КМОП, кас11. Спосіб запалювання газового потоку за будькаду посилення потужності з комплементарними яким з пп. 5 або 6, який відрізняється тим, що при польовими транзисторами 16, включеного за ним наступних за першим процесом запалювання, що коливального контуру LC схеми L1/C3, а також RCслідують за процесами запалювання перед заряланки, що служать як фазорегулятор 19. дженням конденсатора запалювання С2, накопи17. Електрична схема для електронного запалючувальний конденсатор С1 відключають від каскавання газового потоку за будь-яким з пп. 12-16, яка ду 12. відрізняється тим, що елементом для вимірю12. Електрична схема для здійснення процедури вання напруги термоелемента 4 є аналоговий підзапалювання газового потоку з пристроєм пересилювач 20. творення напруги постійного струму, приєднаним 18. Електрична схема для електронного запалюдо джерела електроенергії 10, накопичувальним вання газового потоку за п. 17, яка відрізняється конденсатором С1, який приєднаний до електротим, що аналоговим підсилювачем 20 є підсилюмагніту 5, діючи на вказаний клапан 2, що синхровач АС, за яким включений синхронний розподільнізує запалювання, і конденсатор запалювання С2, ник напруги. який приєднаний відомим чином до електрода Даний винахід відноситься до способу розпалу газового потоку та електричної схеми для здійснення даного способу, зокрема, у газорегулювальній арматурі газової опалювальної печі. Існують різні можливі варіанти виконання пристроїв для здійснення розпалу газового потоку. У патенті US 5 722 823 А описаний пристрій для запалювання газів. Даний пристрій запалю 5 86931 6 вання має котушку електромагніта, яка пускає в хід вається, термоелектричний струм, що виник при газовий клапан, запальник для електричного запацьому, збуджує електромагнітну вставку. Електролювання газового потоку й пульт дистанційного магніт притягує якір і, таким чином, утримує з'єдкерування, який за допомогою кабелю низької нананий з якорем клапан автоматики безпеки у відпруги з'єднаний з котушкою електромагніта і запакритому стані. Тепер кнопку можна відпустити, льником. При цьому пульт дистанційного керуванзбудження електромагніта припиняється. ня містить джерело електроживлення і У даному випадку недоліком є необхідність хронувальну схему для підготовки низької напруги утримування кнопки в натиснутому стані доти, поу відповідні моменти часу. ки клапан системи безпечного розпалу не буде Даний варіант виконання потребує для запаутримуватися у відкритому стані завдяки термолювання газового потоку дуже багато енергії. Так, електричному струму. наприклад, забезпечується електроживлення Недоліком є також те, що через необхідність трьох котушок, що означає відносно високу спожипідтримки на цей час збудження електромагнітного вану потужність. Крім того, під час процесу запаклапана за рахунок електроживлення від електрилювання постійно збуджений електромагнітний чної мережі споживаний струм відносно високий і, клапан, що також спричиняє високе споживання таким чином, необхідне електропостачання від електричного струму. Для забезпечення електроелектричної мережі. живлення в цьому випадку розглядається варіант Обидва рішення, описані в GB 2 351 341 А і електроживлення тільки від електричної мережі. DE 93 07 895 U, мають, крім того, ще один недолік Наступним недоліком є те, що при виникненні неїх експлуатація в повністю автоматичному режимі справностей у схемному пристрої можливе полонеможлива, потрібне ручне приведення в дію. ження, здатне негативно вплинути на безпеку сисВ основі винаходу лежить задача створення теми в цілому. способу повністю автоматичного розпалу газового З патентного документа GB 2 351 341 А відопотоку і схемного пристрою для здійснення цього мий клапанний пристрій для керування розпалом способу, який має настільки мале споживання газового пальника. Шток керування вручну переструму, що при забезпеченні достатнього терміну міщується в положення запалювання, при цьому служби можливо застосування вбудованого джевідчиняється клапан автоматики безпеки (системи рела напруги. Крім того, конструкція пристрою має безпечного розпалу). Утримування штока керуванбути, за можливістю, простою й недорогою. ня в цьому положенні потрібно лише короткочасВідповідно до винаходу задача створення споно, оскільки при переміщенні штока керування собу вирішена тим, що активується транзисторний включається мікровимикач. Вмикання мікровимиперетворювач напруги постійного струму, який кача забезпечує подачу напруги мережного блока перетворює напругу постійного струму, що надхоживлення для утримання електромагнітної пробки. дить від джерела напруги, в більш високу напругу Процес запалювання провадиться за допомогою для зарядки накопичувального конденсатора й іскри п'єзоелектричного пристрою запалювання. конденсатора запалювання, призначеного для Мережний блок живлення вимикається, коли вепідготування напруги запалювання. Відомий самий личина термоелектричного струму, що надходить по собі електромагніт системи безпечного розпалу від термоелемента, стає достатньою для утриактивується струмом утримання, що постачається мання клапана автоматики безпеки у відкритому джерелом напруги, причому одночасно за допомостані. гою реле переривається електричний ланцюг між Дане рішення також має недолік, що полягає в електромагнітом системи безпечного розпалу й необхідності застосування мережного блока живтермоелементом, на який впливає газове полум'я. лення. Крім того, необхідні додаткові витрати на Далі за допомогою перемикального елемента, здійснення іскрового запалювання за допомогою здійснюється стрибкоподібний розряд накопичувап'єзоелектричного пристрою. Існує також проблельного конденсатора, при цьому генерується імма, яка полягає в тому, що, зокрема, при збільшепульс струму, призначений для короткочасного ній довжині трубопроводу між клапаном автоматизбудження електромагніта з метою відкриття клаки безпеки й отвором пальника, до моменту часу пана системи безпечного розпалу й одночасного запалювання в отворі пальника ще не може бути приведення в дію якоря електромагніта системи присутньою газова суміш, спроможна до запалюбезпечного розпалу. Завдяки електромагніту сисвання, тому що проміжок часу між моментом відтеми безпечного розпалу, активованого струмом криття клапана системи безпечного розпалу і моутримання, якір після приведення в дію утримуєтьментом запалювання відносно короткий. ся в цьому положенні, а за допомогою запального У патентному документі DE 93 07 895 U опиелектрода, з'єднаного з конденсатором системи саний багатофункціональний клапан з термоелекзапалювання через запальний трансформатор тричним пристроєм безпеки для газових пальників відомим способом генерується іскра запалювання опалювальних установок. Для роботи даного багадля запалювання витічного газу. Потім відбуватофункціонального клапана використовується наються повторні процеси розпалу, при цьому конявна напруга електричної мережі помешкання. Для денсатор системи запалювання знову заряджазапалювання газового потоку натисканням кнопки ється, після зробленого заряду генерується здійснюється збудження електромагнітного клапаповторна іскра запалювання. Після закінчення на, при цьому відчиняється клапан газової систевстановленого часу процес розпалу закінчується. ми безпечного розпалу. Одночасно провадиться Струм утримання, що надходить від джерела назапалювання газового потоку. Термоелемент, розпруги до електромагніта системи безпечного розташований у зоні полум'я запаленого газу, нагріпалу, переривається, і за допомогою реле знову 7 86931 8 замикається електричний ланцюг між електромагДля ще більшого зменшення споживаного нітом системи безпечного розпалу й термоелеместруму, що є особливо сприятливим чинником у нтом. тому випадку, якщо джерело напруги складається Таким чином, було знайдене рішення, за доз батареї, яка за своїми розмірами може бути випомогою якого були усунуті вище названі хиби конана настільки малогабаритною, що може бути розглянутого рівня техніки. Розпал газового потоку розміщена разом з електронним пристроєм керуможливий за допомогою короткочасного привевання в корпусі приймача пульта дистанційного дення в дію електронного пристрою керування. пристрою, струм утримання якоря, що надходить При цьому за рахунок тільки імпульсного привевід джерела напруги, може протікатичерез електдення в дію електромагніта, незалежно від триваромагніт системи безпечного розпалу і реле, прилості приведення в дію пристрою керування, вихочому до моменту замикання електричного ланцюга дить дуже незначне споживання електричного між електромагнітом системи безпечного розпалу струму. Крім того, для утворення іскри запалюванй термоелементом короткочасно генерується доня можна використовувати джерело напруги, тадатковий струм, щоб надійно перешкоджати відпуким чином, можливо позбутися додаткових витрат сканню якоря при переключенні реле через коротна п'єзоелектричний пристрій запалювання. кочасне переривання струму при проміжному Додаткові переважні варіанти здійснення виположенні перемикаючих контактів реле. находу випливають з інших пунктів формули винаЗ іншого боку, припустимо також, що напруга ходу. струму утримання, що надходить до електромагніНаприклад, сприятливим варіантом є випадок, та системи безпечного розпалу від джерела наякщо спочатку за допомогою електронного припруги, перетворюється за допомогою додаткового строю керування після його активування для розперетворювача напруги постійного струму в напрупалу газового потоку провадиться перевірка, чи є гу мілівольтового діапазону. газове полум'я. При позитивній інформації процес Далі, краще, щоб наявність термонапруги вирозпалу переривається, навпаки, при негативній мірювалася за допомогою аналогового підсилюваінформації виконуються зазначені вище операції в ча. рамках способу. Для підвищення надійності способу, наприДалі, переважний варіант рішення способу заклад, при виникненні аварійної ситуації, викорисбезпечується в тому випадку, якщо вимірюється товується операція, яка полягає в тому, що після наявність термонапруги, причому за відсутності закінчення певного проміжку часу збудження електермонапруги починаються описані вище повторні тромагніта системи безпечного розпалу за допопроцеси розпалу. За наявності підтверджуваної могою джерела напруги додатково переривається термонапруги, навпаки, процес розпалу закінчуза допомогою декількох незалежних, послідовно ється. Щойно термоелектричний струм, розраховключених і керованих за часом запобіжних приваний електронним блоком на основі виміряної строїв відключення. термонапруги, стає достатнім для утримання якоДля забезпечення, за можливістю, короткого ря на електромагніті системи безпечного розпалу, проміжку часу між першим процесом розпалу й струм утримання, що надходить від джерела наповторними процесами розпалу з міркувань екопруги до електромагніта системи безпечного розномії енергії вигідно, якщо перед додатковими ципалу, переривається і знову замикається електриклічними процесами заряду конденсатора запалючний ланцюг між електромагнітом системи вання накопичувальний конденсатор безпечного розпалу й термоелементом. відключається від каскадів. Прийнятно також, щоб заряд накопичувальноУ відношенні електричної схеми задача винаго конденсатора й конденсатора запалювання ходу вирішується сукупністю ознак, викладених у провадився відносно просто до різних напруг за пункті 12 формули винаходу. Переважні й додатдопомогою призначеного для них перетворювача кові варіанти здійснення винаходу наведені у віднапруги постійного струму. повідних залежних пунктах формули винаходу. Крім того, сприятливий варіант рішення спосоСтислий перелік Фігур креслень бу забезпечується в тому випадку, якщо з напруги Спосіб і електрична схема відповідно до винапостійного струму джерела напруги виробляється ходу для запалювання газового потоку пояснюбільш висока напруга змінного струму, коли заються далі на прикладі виконання. На окремих мість) перетворювача напруги постійного струму кресленнях показані: Фіг.1 - Електрична схема. використовується активний генератор, а накопичуФіг.2 - Докладне зображення автогенератора. Фіг.3 вальний конденсатор підключається до першого - Докладне зображення аналогового підсилювача. ступеню багатокаскадного пристрою, включеного Показана на Фіг.1 зразкова схема пристрою після активного генератора, тільки на початку провідповідно до винаходу для здійснення способу цесу запалювання, після чого накопичувальний запалювання газового потоку встановлена у газоконденсатор і електрично з'єднаний з другим стурегулювальній арматурі. Ця газорегулювальна пенем багатокаскадного пристрою конденсатор арматура є приладом комутації й регулювання, системи запалювання заряджаються за допомоякий призначений переважно для вбудовування в гою більш високої напруги змінного струму через опалювальну газом піч з природною тягою або каскадний пристрій до заданих більш високих знааналогічний об'єкт. Вона забезпечує керування чень напруги постійного струму. Після досягнення пальником і контроль над пальником, таким чином, заданих більш високих напруг постійного струму керування кількістю газу, що надходить до пальниактивний генератор вимикається, а при пуску пока. Поряд із блоками, несуттєвими для винаходу і вторних процесів розпалу знову включається. тому в цьому прикладі виконання не показаними, 9 86931 10 газорозподільна арматура має запальний пальник L1 і ВЧ конденсатора С3. Для зворотного зв'язку й 1 і клапан 2 системи безпечного розпалу. Конструрегулювання фази як так званий фазорегулятор 19 кція і функція запального пальника 1 і клапана 2 - використовується RC-ланцюг. системи безпечного розпалу відомі спеціалістам, Як показано на Фіг.1, електромагніт 6 системи тому тут докладно не пояснюються. безпечного розпалу, який відноситься до клапана Для керування системою як електронний блок 2 системи безпечного розпалу, з'єднаний з термокерування використовується непоказаний мікроелементом 4. В цьому електричному ланцюзі допроцесорний модуль, який у цьому прикладі викодатково є розмикаючий контакт моностабільного нання разом із джерелом 10 напруги знаходиться реле 17, у збудженому стані це електричний ланв окремому, також непоказаному і не залежному цюг розімкнутий, і через електромагніт 6 системи від місця застосування корпусі приймальної частибезпечного розпалу протікає струм від джерела ни пульта дистанційного керування. Як джерело 10 напруги, що складається з батарей. Для цього пенапруги використовуються, як показано на малюнремикаючий елемент, у даному випадку транзиску, стандартні торгові батареї, в даному випадку тор Т1, керування яким можливе мікропроцесортипорозміру R6. ним модулем через порт G, з одного боку, Автогенератор 11, що описується більш доз'єднаний із джерелом 10 напруги, а з іншого боку кладно нижче, керування яким можливе через по- з реле 17. Паралельно реле 17 додатково вклюрт J за допомогою мікропроцесорного модуля, чений резистор R1, оскільки струм утримання, нез'єднаний із джерелом 10 напруги. За ним включеобхідний для електромагніта 6 системи безпечного ний каскадний пристрій 12/13, який служить для розпалу, перевищує струм, що протікає через реле керування і живлення послідовно включеного на17. Крім того, в цьому електричному ланцюзі знакопичувального конденсатора С1 і для керування і ходяться два послідовно включених керованих за живлення послідовно включеного конденсатора часом пристрої 18 запобіжного відключення, які С2 запалювання. Оскільки напруга, необхідна для з'єднані з мікропроцесорним модулем з боку керузарядки накопичувального конденсатора С1, значвання за допомогою портів Η і М. но менша за напругу, необхідну для зарядки конМіж реле 17 і пристроями 18 запобіжного відденсатора С2 запалювання, каскадний пристрій ключення до цього електричного ланцюга приєд12/13 виконаний багатокаскадним. нані два додаткові комутаційних елементи, транПри цьому перший ступінь 12 каскаду служить зистор Т2 і транзистор Т3. У той час як транзистор для керування й живлення накопичувального конТ2, перед яким включений резистор R3, з'єднаний денсатора С1, включеного за каскадом. За ним, у з негативним полюсом джерела 10 напруги й може свою чергу, включений електромагніт 5, який, як управлятися мікропроцесорним модулем через схематично показано на зображенні, служить для порт F, транзистор Т3 з'єднаний з позитивним поприведення в дію відомого клапана 2 системи безлюсом джерела 10 напруги й може управлятися печного розпалу. При цьому внаслідок тільки коровід мікропроцесорного модуля через порт Е. ткочасного навантаження достатнім є магніт із До схеми включений, крім того, паралельно зменшеними параметрами у відношенні термічних термоелементу 4 аналоговий підсилювач 20. Запоказників, так званий імпульсний магніт 5. дачею даного аналогового підсилювача 20 є виміДругий ступінь 13 каскаду служить для керурювання напруги постійного струму в мілівольтовання й живлення включеного за ним конденсатовому діапазоні, утворюваного термоелементом 4, ра С2 запалювання, який є частиною відомого і його посилення й перетворення в напругу величитому тут не поясненого більш докладно, пристрою ною, придатною для обробки мікропроцесорним запалювання. Керування конденсатором С2 запамодулем. Позаяк для звичайних підсилювачів полювання для підпалювання можливе через порт С стійного струму в таких випадках потрібно, з одномікропроцесорним модулем. Далі, другий ступінь го боку, додаткова допоміжна напруга, що пере13 каскаду з'єднаний з елементом 14 контролю вищує робочу напругу, а, з іншого боку, існують напруги. Одночасно елемент 14 служить для обвідхилення внаслідок дрейфу, наприклад, через меження виникаючої максимальної напруги з метемпературний вплив, аналоговий підсилювач 20 є тою виключення руйнації конструктивних елеменпідсилювачем змінної напруги. тів. При цьому можна відмовитися від додаткового Далі описується аналоговий підсилювач, зоконтролю напруги для накопичувального конденбражений на Фіг.3. сата С1, позаяк після здійснення заряду конденсаПольовий транзистор Т4, керований мікропротора С2 запалювання можна виходити також з цесорним модулем через порт L, і резистор R2 того, що заряд накопичувального конденсатора С1 утворюють керований розподільник напруги. За відбувся. Для передачі сигналів зворотного зв'язку даним розподільником напруги включені поперена мікропроцесорний модуль служить порт D. дній підсилювач V1 і додатковий підсилювач V2 з На Фіг.2 зображена докладна схема викорисконденсаторами зв'язку С4/С5, відповідно. товуваного автогенератора 11. Автогенератор 11 На попередньому підсилювачі V1 за допомоскладається з відомої спеціалістам логічної схеми гою плюсового полюса напруги утворюється опорКМОН 15 з кількістю логічних елементів не менше ний потенціал для запобігання відхилень бортової чотирьох. Дані логічні елементи можуть бути еленапруги. Навпаки, на додатковому підсилювачі V2 ментами "НІ-АБО", "НІ-ТА", простими інверторами опорний потенціал утворюється потенціалом маси. або ін. За ними включений каскад 16 посилення Обидва підсилювачі V1, V2 і тригер TR уводяться потужності з комплементарними польовими транв режим роботи мікропроцесорним модулем через зисторами, до якого підключається послідовний порт К, оскільки з метою економії електроенергії коливальний контур LC, що складається з котушки вони виведені з режиму роботи доти, поки не ви 11 86931 12 никає необхідність їхньої роботи. Включений за через порт D сигнал на мікропроцесорний модуль, додатковим підсилювачем V2 тригер TR, зі свого який потім через порт J відключає автогенератор боку, з'єднаний з мікропроцесорним модулем че11. рез порт І. На закінчення, через порт Μ активуються кеДля здійснення способу за допомогою прировані за часом запобіжні пристрої 18 відключенстрою дистанційного керування на мікропроцесорня, а транзистор Т1, керований через порт G, жиний модуль видається команда на запалювання. вить електромагніт 6 системи безпечного розпалу За допомогою аналогового підсилювача 20, актиструмом утримання, що надходить від джерела 10 вованого через порт К, перевіряється, чи є на тернапруги, при цьому збуджується реле 17 і, таким моелементі 4 термонапруга, відповідна інформачином, розмикається електричний ланцюг між елеція надходить через порт І на мікропроцесорний ктромагнітом 6 системи безпечного розпалу й модуль. За наявності термонапруги, що рівнозначтермоелементом 4. на наявності запального полум'я, яке горить, проЗа допомогою подальшого потім керування цес розпалу переривається, за відсутності термопортом В стрибкоподібно розряджається накопинапруги через порт L здійснюється керування чувальний конденсатор С1. Після цього через порт розподільником напруги аналогового підсилювача А накопичувальний конденсатор С1 роз'єднується 20 мікропроцесорним модулем. За допомогою одвід ступеня 12 каскаду. Імпульсний магніт 5 коротноразового вмикання розподільника напруги здійкочасно збуджується цим імпульсом струму, а снюється перетворення наявної до цього моменту штовхач 7 переміщується в напрямку проти сили часу на термоелементі 4 постійної напруги на імзамикаючої пружини 8 доти, поки якір 3 не доторкпульс змінної напруги. Цей імпульс через конденнеться до електромагніта 6 системи безпечного сатор С4 зв'язку надходить на попередній підсирозпалу. Завдяки протіканню струму утримання лювач V1. Сигнал, що надходить від попереднього якір 3 утримується в цьому положенні й, таким підсилювача V1 через конденсатор С5 зв'язку, чином, клапан 2 системи безпечного розпалу знанадходить на додатковий підсилювач V2 і ще раз ходиться у відкритому стані. Газ може протікати посилюється. Аналоговий сигнал, що надходить через газорегулювальну арматуру до запального від додаткового підсилювача V2, перетворюється пальника 1. тригером TR на цифровий сигнал відповідно до При виникненні аварійної ситуації, наприклад, встановлених тригерних точок, як показано на діапри відмові одного з конструктивних елементів або грамі на Фіг.3. з іншої причини, після закінчення визначеного На діаграмі показана характеристика напруги проміжку часу збудження електромагніта 6 систеU/t. За допомогою тригера TR при подачі імпульсми безпечного розпалу за допомогою джерела 10 ного сигналу IS установлюється на заданому рівні напруги додатково переривається за допомогою напруги SE у момент часу TL перша тригерна точодного або декількох незалежних, включених пока TR1, і при падінні напруги імпульсного сигналу слідовно й керованих за часом пристроїв 18 запоIS - друга тригерна точка TR2, якій відповідає мобіжного відключення, клапан 2 системи безпечного мент часу ТЕ. Проміжок часу між обома моментарозпалу не залишається у відкритому стані, а зами часу TL і ТЕ є вимірювальним сигналом MS. кривається за допомогою замикаючої пружини 8. Отриманий таким чином з наявної термонапЧерез порт С мікропроцесорним модулем акруги вимірювальний сигнал MS надходить через тивується запальний пристрій, конденсатор С2 порт І на мікропроцесорний модуль для здійснення запалювання розряджається, і на запальному елеоцінки. При цьому тривалість вимірювального сигктроді 9 відбувається проскакування іскри запалюналу прямо пропорційна термонапрузі, наявній на вання, завдяки чому запалюється вихідний газ. термоелементі 4. Після спливу заданого часу, в цьому прикладі За наявності термонапруги, тобто при запальприблизно 1 секунда, через порти К і L активується ному полум'ї, що вже горить, процес розпалу пеаналоговий підсилювач 20, і здійснюється перевірреривається, за відсутності термонапруги за дока, чи є на термоелементі 4 через почате нагріпомогою мікропроцесорного модуля через порт J вання запальним полум'ям, що горить, вже виявактивується автогенератор 11, а через порт А налювана напруга, тобто напруга величиною не копичувальний конденсатор С1 підключається до менше приблизно 1 мВ. першого ступеню 12 багатокаскадного пристрою. Якщо це не відбувається, починаються повтоПри активуванні автогенератора 11 починає рні процеси розпалу, при цьому, як уже вище доколиватися коливальний контур за допомогою кладно описано, активується автогенератор 11, ланки зворотного зв'язку, тобто коливальний конзаряджається конденсатор С2 запалювання, і в тур входить у режим автоколивань і визначає часрезультаті виникнення повторної іскри запалювантоту автогенератора 11. Таким чином, на виході ня знову розряджається. При цьому при виконанні автогенератора 11 є напруга змінного струму, в даних повторних процесів запалювання з метою кілька разів вища порівняно до низької напруги економії потужності накопичувальний конденсатор постійного струму на вході, обумовленої батареяС1 залишається відключеним від ступеня 12 касми джерела напруги. За допомогою цієї напруги каду, оскільки подальший заряд накопичувального змінного струму й обох ступенів 12 і 13 багатокасконденсатора С1 більше не потрібен. кадного пристрою здійснюється заряд накопичуЯкщо в межах установленого часу запалюванвального конденсатора С1 і конденсатора С2 заня газу не відбувається, за допомогою мікропропалювання доти, поки не спрацює елемент 14, цесорного модуля процес запалювання закінчупризначений для контролю напруги й обмеження ється. виникаючої максимальної напруги, і не спрямує 13 86931 14 За наявності мінімальної напруги повторні безпечного розпалу посилається імпульс струму процеси запалювання, безумовно, не починаютьчерез реле 17, завдяки чому піднімаються його ся, а здійснюється подальша перевірка наявної перемикальні контакти. За рахунок цього переринапруги холостого ходу термоелемента 4, поки вається струм утримання, що протікає між термовеличина струму, розрахованого електронним елементом 4 й електромагнітом 6 системи безпечблоком на базі цієї напруги, не сягне величини ного розпалу. Якір 3 більше не утримується струму утримання електромагніта 6 системи безелектромагнітом 6 системи безпечного розпалу, і печного розпалу. Після цього через порт К здійспід дією замикаючої пружини 8 закривається кланюється деактивування аналогового підсилювача пан 2 системи безпечного розпалу. Подача газу до 20, а через порт G переривається струм, що надзапального пальника 1 і, звичайно, також до непоходить від джерела 10 напруги до електромагніта казаного головного пальника перервана, і газове 6 системи безпечного розпалу. Припиняється збуполум'я згасає. дження реле 17, перемикальні контакти реле 17 Спосіб і електрична схема для здійснення спозамикають електричний ланцюг між термоелеменсобу відповідно до винаходу, безумовно, не обметом 4 і електромагнітом 6 системи безпечного жені наданим прикладом виконання. розпалу. Якір 3 тепер утримується за допомогою Навпаки, можливі різноманітні зміни, варіації й термоелектричного струму. комбінації без виходу з рамок винаходу. Для недопущення відпускання якоря 3 внасліТак, мається на увазі, що передача керуючих док виникнення короткочасного переривання сигналів, як загальновідомо для пультів дистанструму утримання при перемиканні перемикальних ційного керування, може здійснюватися також за контактів реле 17 до моменту часу перемикання допомогою інфрачервоного світла, ультразвука, через порт Ε короткочасно активується транзистор радіохвиль тощо. Крім того, можна не використоТ2, і через резистор R3, також короткочасно, надвувати пристрій дистанційного керування, а всі ходить додатковий струм, який надійно перешконеобхідні конструктивні елементи розмістити на джає зазначеному вище відпусканню якоря. приладі газопровідної арматури системи розподіЗа необхідності вимикання газорегулювальної лу, або в приладі. Можливий також варіант, коли є арматури з пульта дистанційного керування на тільки головний пальник з прямим запалюванням. мікропроцесорний модуль видається команда на Замість батарей, як джерело 10 напруги можливо вимикання. При короткочасному активуванні порту використання малогабаритного мережного блока G і порту Ε за допомогою обходу запобіжних приживлення, який встановлюється в цьому випадку строїв 18 відключення й електромагніта 6 системи найбільш сприятливим чином. 15 Комп’ютерна верстка В. Мацело 86931 Підписне 16 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
